Аралық қабырға биіктігі


Тас қабырғалы ғимараттардың конструктивтік сұлбалары.
Конструктивтік талаптар
Ғимараттар мен имараттардың көтергіш қабілетін көбейту үшін, олардың бұртұтас жұмысын қамтамасыз ету үшін, тас конструкцияларының және ғимараттардың (имараттардың) зілзалаға төзімділігін арттыру үшін оларды арматуралаудың әр түрлері қолданылады. Тас қалауының жіктеріне орналасқан торлы (жазық торлармен) арматуралау; тас қалауының ішіне немесе тас қалауының сыртында арнайы қалдырылған ойықшаларға орналастырылған бойлық арматуралау; тас қалауына темірбетонды кіргізу арқылы арматуралау (күшейту) , яғни комплексті конструкциялау жасау; тас қалауының құрамына темірбетоннан, арматураланған сылақтардан немесе металлдан құрасаулар енгізу арқылы көтеру күшін арттыру.
Тас конструкцияларын арматуралауда немесе олардың беріктігін арттырғанда, тас қалауы мен арматуралар немесе басқа күшейту элементтерінің бірге жұмыс жасалуы қамтамасыз етілуі керек.
Теміртас конструкцияларына кірпіштің барлық түрлері, саңылаулы керамикалық тастар, табиғи және жасанды қабырғалық тастар қолданылады; бұл жерде кірпіш маркасы 77 - ен, ол тас маркасы 27 - ен аз болмауы керек.
Тұтас қалаудың монолиттігін және беріктігін қамтамасыз ету үшін вертикалды және көлденең тігістердің байлауын жасайды. Көп таралған түрлері бір қатарлы және көп қатарлы жүйелер (сурет 1) .
Тас конструкцияларын арматуралау үшін беті тегіс А - I класы және бұдырлы А - II класы ариатуралар, олармен бірге салқын созылған беті тегіс В - І класы арматура сымы қолданылады.
Торлы арматуралау тас қалауының жіктеріне квадрат немесе төртбұрыш формалы немесе “Зигзаг” торларын орналастыру арқылы жасалады.
Вертикалды және көлденең тігістердің орташа қалындығы 10мм. Жеңілдетілген қалауларда қалау материалының бір бөлігін жылу изоляциялық материалмен алмастырады. Жеңілдетілген қалаулардың түрлері (сурет 2) .
Қатаң конструктивті сұлбалы ғимараттардың қабырғалар және бағаналары көлденең және тік жел жүктеулеріне есептеулер жүргізіледі. Бұл жағдайда қабатжабыққа тірелген көп аралықты тік біртұтас арқалықтарға үйлесімі ескеріледі.
Кешенді конструкциялар
Күрделі құрылымдар-бұл кірпішпен бірге жұмыс істейтін темірбетонды қамтитын тас құрылымдар. Күрделі құрылымдар қысу, иілу және созылу кезінде жүк көтергіштігінің жоғарылауына ие (сурет. 2) .

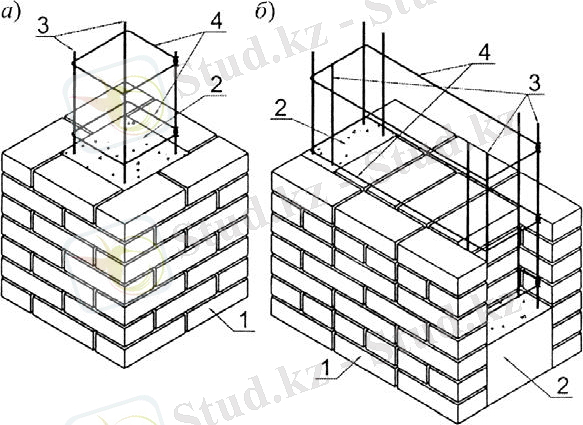

Сур. 2. Кешенді тас қалау: а-темір бетонды қалау ішінде орналастырумен; б - сол сияқты, қалау штрабтарында; 1-кірпіш қалау; 2-бетон; 2-бойлық арматура; 4-қамыттар
Бұл жағдайда темірбетонды кірпіштің сыртқы жағына қою ұсынылады, бұл сізге төселген бетонның сапасын бақылауға мүмкіндік береді және орталықтан тыс сығымдау мен иілу кезінде ұтымды болады.
Күрделі құрылымдар бойлық арматурасы бар кірпішпен бірдей жағдайларда, сондай-ақ ауыр жүктелген элементтердің жүк көтергіштігін едәуір арттыру қажет болған жағдайларда қолданылады. Бұл жағдайда күрделі құрылымдарды қолдану элементтердің қималарының көлемін едәуір азайтуға мүмкіндік береді.
Кешенді конструкцияларды құрастыру кезінде барлық бойлық арматураның қима ауданы бетонның көлденең қимасының ауданынан 1, 7% артық болмауы тиіс. Күрделі конструкциялардың бетонындағы арматуралық рамалар әдетте тоқылған болып келеді.
Тас төсеуге енетін темірбетон қаңқасы бетондалады, өйткені кірпіш биіктігі 1, 2 м дейінгі қабаттармен тұрғызылады, Бетон В12, 7-тен төмен емес класста қолданылады.
Есепті жеңілдету мақсатында, көпкабатты ғимараттың қабырға және бағаналарын бір аралықты арқалықтарға биіктігі бойынша бөлінеді. Көлденең бағытта аражабынға H қаб аралықты топсалы сүйенген. H қаб аралығының мәні төменгі аражабын мен жоғары орналасқан аражабын қашықтығына тең. Мұнда, жоғары қабаттың жүктеулері, қабырға, бағана, аралық жабын және басқа жоғарғы қабаттарының салмақтарын қосқанда, жоғарғы қабатының қабырға және бағана қималарындағы ауырлық орталықтарына қосылған.
Қатаң констрктивті сұлбалы ғимараттардың қабырғалар және бағаналары көлденең және тік жел жүктеулеріне есептеулер жүргізіледі. Бұл жағдайда қабатжабыққа тірелген көп аралықты тік біртұтас арқалықтарға үйлесімі ескеріледі.
Есепті жеңілдету мақсатында, көпкабатты ғимараттың қабырға және бағаналарын бір аралықты арқалықтарға биіктігі бойынша бөлінеді. Көлденең бағытта аражабынға H қаб аралықты топсалы сүйенген. H қаб аралығының мәні төменгі аражабын мен жоғары орналасқан аражабын қашықтығына тең. Мұнда, жоғары қабаттың жүктеулері, қабырға, бағана, аралық жабын және басқа жоғарғы қабаттарының салмақтарын қосқанда, жоғарғы қабатының қабырға және бағана қималарындағы ауырлық орталықтарына қосылған.
Тік жүктемелер әсер еткенде кезінде қатаң құрылымдық схемасы бар көп қабатты ғимараттарға арналған қабырғалардың жобалық схемасы этаж биіктігінің Н деңгейінде бекітілген тіректері бар үздіксіз тік көп аралық түрінде қабылданады.

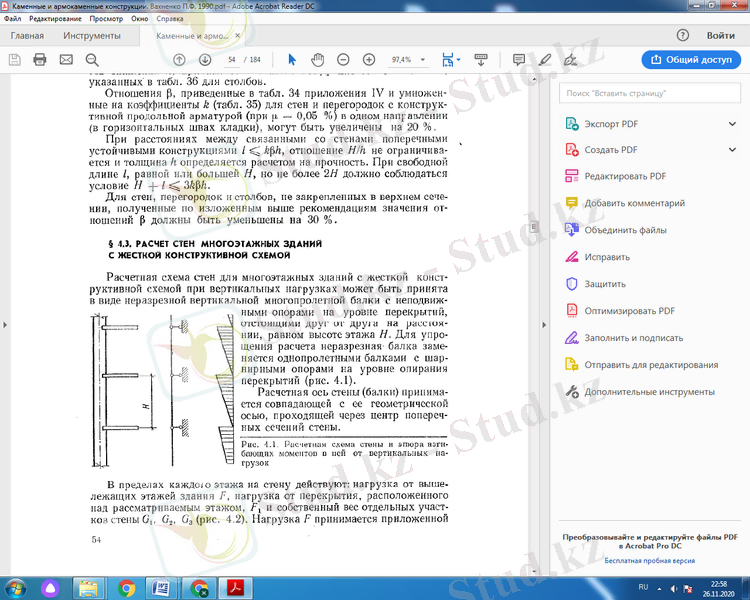

Есептеуді жеңілдету үшін кеселмейтін арқалықты аралық плиталар деңгейінде шарнирлі бекітілген бір аралықты арқалықтармен ауыстырылады (сурет 4) .
Сурет 4. Қабырғаның конструктивтік сұлбасы
Белгісіз формалар үшін λ i =l o /i; тік төртбұрышты толық қималар үшін λ h =l o /h; мұндағы l o - элементтің есептік биіктігі; h -тік төртбұрышты қиманың аз өлшемі; i - ең кіші инерция радиусы.

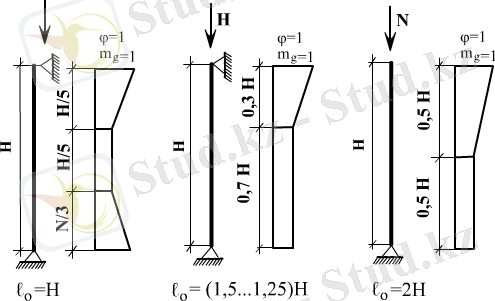

Сурет 7. Ортасынан қысылған элементтерді есептеу үшін.
Сығылған қабырғалар мен бағандардың есептік биіктігі олардың көлденең тіректерге (ара жабын) тірелу түріне байланысты. Қозғалмайтын тіректерде (биік ғимараттардың қабырғалары мен бағандары) l o =Н ( сурет 7 а) . Үстіңгі серпімді тірек және астыңғы тірек қатаң қысылғанда (бір қабатты өндірістік ғимараттардың қабырғалары мен бағандары) l o =1, 7Н бір аралық үшін, және l o =1, 27Н көп аралықты ғимарат үшін (сурет 7 б) . Еркін тұрған конструкция үшін l o = 2Н (сурет 7 в) .
Сығылған элементтердің кималарын біртіндеп таңдайды. Тас пен ерітінді түрін және маркасын қабылдап, қалаудың норма бойынша қысуға есептік кедергісін табады.
Бастапқы берілгендер
- Ғимараттың жоспардағы мөлшері L1× L2, м - 19, 9 × 79
- Ұстындарторы мөлшерлері l1× l2, м - 7, 4 × 7, 7
- Уақытша жүксалмақ, Н/м2- 7100
- Қабат саны, n - 7
- Қабат биіктігі, м - 4, 27
- Құрылыс орны: Қостанай қаласы
- Қабырға қалыңдығы - 2кірпіш
Сурет 7. Ғимарат жоспары

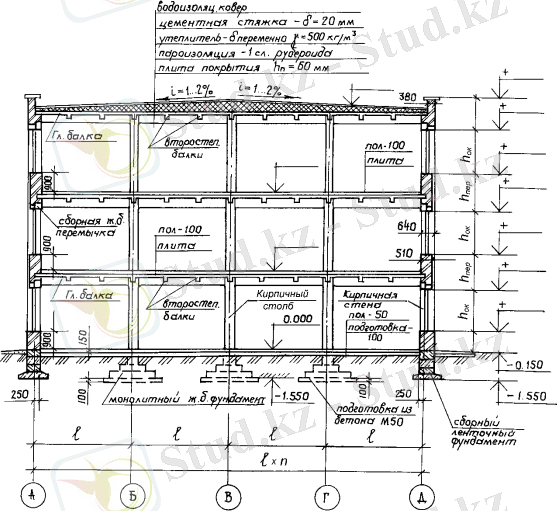

Сурет 7. Ғимараттың көлденең қимасы
1. 1 Қабатжапқыш плитасын 1 м 2 ауданына әсер ететін жүксалмақтарды есептеу (Н/м 2 )
Кесте 1.
- Ағаш, еден
- Шлакобетон
- Пенобетон
- Біртұтас қабатжапқыш плитасы (t=0, 07, γ=2700 H/м2)
Толық есептеу жүксалмағы:
Есептеуге жапқыш плитасының 1м енін қабылдаймыз. Сондықтан, плитаға әсер етіп тұрған жүксалмақ: q = 7770 Н/м 2 .
- еден салмағы, аралық қабырға және т/б плита:
γn g0 Ωпр= 1, 0∙4, 77∙17, 77=79, 0 кН.
- қосалқы арқалық қырының салмағы қимасы 270x770 мм (плита қалыңдығы 90 мм) :
1, 0∙0, 27∙(0, 77-0, 09) ∙7, 0∙27∙1, 1=17, 4 кН;
- бас арқалық қимасының өлшемі 200x700 мм қырының салмағы (плита қалыңдығы 90 мм) :
1, 0∙0, 20∙(0, 70-0, 09) ∙2, 727∙27∙1, 1=12, 4 кН; - K 2 =0, 9 коэффициентін ескеріп:
1, 0∙19, 0∙17, 77∙0, 9=227, 9кН.
Бір аралық жабынның салмағы
N пер =79, 0+17, 4+12, 4+227, 9=347, 3 кН.
Екі аралық жабынның салмағы:
Σ N пер =2∙ N пер =2∙227, 7 = 777, 2кН.
в) Қабырға салмағынан
Аралық қабырғаның 1-1 қимасында:
+2, 720 - 0, 090=+2, 740м.
Қабырға тасқалағының салмағы (тығыздығы-19кН/м2, γf =1, 1, γn = 1, 0) :
- +12, 700м белгісінен +17, 000м белгісіне дейін (2-қабат терезенің жоғарғы жағынан қабырға парапетіне дейін), қабырға қалыңдығы 710мм :
1, 0∙0, 71∙7, 0∙(17, 0-12, 7) ∙19∙1, 1=71, 0кН;
- аралық қабырға ені bпр = 2, 10 м +2, 740м белгісінен 12, 700м белгісіне дейін:
1, 0∙0, 74∙2, 10∙(12, 70-2, 74) ∙19∙1, 1= 297, 0кН;
- екі терезе белдеуінің салмағы (Hок =2, 0м, bок =2, 7м, белдеу биіктігі
h=Hэт -Hок =4, 9-2, 0=1, 9м ) :
1, 0∙0, 71∙2, 7∙1, 9∙19∙1, 1∙2=142, 0кН.
Қабырға салмағы
Nкл =71, 0+297, 0+142, 0=722, 0кН.
Терезе толтыруын және сылақ салмағын ескеріргендегі қабырға салмағы:
Nст = 1, 077∙722, 0 = 771, 1 кН.
г) 1-1 қимасында N бойлық күш тең:
N=Nпок +ΣNпер + Nст =109, 7+777, 2+771, 1=1244, 7кН.
Ішкі күштерді анықтау
Ию моментін M және эксцентриситет анықтау
коэффициент K1 =0, 7 K2 =0, 9,
Есептік күш N′ер аралық жабыннан, момент шамасы Mпер және N′ер = =227, 7 кН.
Уақытша жүксалмақ коэффициент K1 =0, 7 мәніне байланысты есептеледі:
1, 0∙19, 0∙17, 77∙0, 7=277, 1кН.
Толық жүксалмақ:
=79, 0+17, 4+12, 4+277, 1=277, 7кН.
Ию момент :
= ∙ = 277, 7 ∙ 0, 27 = 71, 7 кН м
Аралық қабырға биіктігі
H - -0, 02м=4, 90-0, 70-0, 02=4, 09м.
1-1 қимасындағы 1 қабат терезе белдеуінің салмағынан пайда болған ию моменті M:
M= 1, 09 ∙ ∙ H = 1, 09 ∙ 71, 7 ∙ 2, 72 = 77, 7 кН м.
Терезе аралығын беріктігін анықтау
Темірбетонды арқалық тікелей кірпіш қабырғаға сүйеген (сурет1, а) . Кірпіш маркасы 100, ерітінді маркасы 70. Әсер етіп тұрған жүк N= 77 кН. Тасқалақты жергілікті мүжілуге есептеу қажет.
Шешуі :
Содан кейін икемділікпен , = 0, 747 және = 0, 7(0, 777+0, 747) =0, 777.
Қимада бұл коэффициент мына мәнге дейін артады ( сурет. 2. 2) = 0, 777+(1, 000-0, 777) (2, 7-1, 7) /2, 7=0, 997.
Коэффициент = 1, 17 1, 47.
Қиманың көтергіштігі
0, 997
Барлықтөрт бөлімнің жүккөтергіштігінің жоғарыда келтірілген есебінде простенканың есептік биіктігі бірдей және 7 м-ге тең деп қабылданады. Жүктеудің кейбір комбинациялары кезінде июшісәттердің жиынтық эпюрасы екі таңбалы болып табылатындығын ескереотырып, есептікұзындыққа сәйкес бір белгінің етіпқабылдауға жол беріледі. Қиманыесептеу кезінде тұрақты, қар және кран ( ) жүктемелеріненкүштер кіреді. "Плюс" белгісі бар моменттер диаграммасының ұзындығы, нөлдік нүктеге дейінгі қашықтық өрнектен алынуы мүмкін М = 207, 4 , 2 қайдан х = 7, 7 м. Сондықтан қиманы есептеу кезінде есептелген ұзындығы үшін мыналарды алуға болады = 7, 7 м. Қиманы есептеу үшін есептелгенұзындық дәл осылай анықталған = 2, 7 м. Сол қималардыесептеу кезінде және жалпы моменттердің диаграммасы бір мәнді емес, сондықтан есептелген ұзындық = 7 м.
Осылайша , жоғарыдакелтірілген қималардың беріктігін есептеу және түзету, ескере отырып, төмендетілген есептік ұзындықты ескере отырып түзетуге болады. Бірақ көлденең қиманы есептеу шешуші болғандықтан , ал онда коэффициент есептелген ұзындығына қарамастан, мұндай түзетулер қажет емес.
Осылайша, 77 кірпіштің маркасы кезінде А осі бойынша тіректерді пайдалану кезінде жүк көтергіштігін қамтамасыз ету үшін 27 ерітінді маркасын қабылдау қажет.
Себебі эксцентриктілік сөреге қарай 2, 2см 0, 7у және қабырғаға қарай максималды эксцентриктілік содан кейін қабырғаның жарыққа төзімділігі үшін есептеу оның кез-келген бөлігінде қажет емес.
Енді біз бұл тіреулерді төсеу қабаты әлі орнатылмаған кезде олардың көтеру қабілетіне тексереміз.
Бұл схемасы төменгі жағынан қапталған және өз салмағымен және желіменжүктелген консольды арқалық болып табылады. А өсі бойындағытіреуіштің қабырғасы оңжақтаболғандықтан, сол жақтағы жел аса қауіпті. Сонымен қатар, оңнаносы тірекке дейін жел тек сорғыш түрінде берілуі мүмкін, оның мәні белсенді қысымнан аз болады.
IV-IV бөлім қауіпті. Ондағы бойлық күш N
иілу моменті М=
эксцентриктілік
