АРМАТУРАЛЫҚ ТАС ҚҰРЫЛЫМДАРЫ

Кіріспе:

Тас - бұл ерітіндімен өзара байланысқан табиғи немесе жасанды тастардан жасалған материал. Тастан жасалған конструкциялар тас конструкциялар деп аталады.

Кірпіш сығылу кезінде салыстырмалы түрде жоғары беріктікке ие және созылу кезінде керісінше әлдеқайда аз беріктікке ие. Сондықтан, кірпіш негізінен конструкцияларда осьтік сығылуға немесе кішігірім эксцентриситеттерде орталықтан тыс сығылуға бейім болған жағдайда қолданылады.

Әр түрлі құрылыс нысандарын салу кезінде тас материалдар жер бетіндегі адамдар өмір сүрген кезден бастап қолданылады. Олардың құрылыста қолданылуына шектеулі саны мен аумақтарда ормандардың толық болмауы әсер етеді. Өркениеттің дамуы Месопотамия, Ежелгі Египет, Үндістан, Қытай, Ежелгі Греция, Ежелгі Рим және т. б. ежелгі құрылыс техникасы үлкен биіктерге жеткен жерлерде басталған.

Біздің дәуірімізге дейінгі IV ғасырдан бастап Римде тас құрылыстар - виадуктар мен су құбырлары салына бастады. Римдіктер этрускалық және грек сәулеттеріндегідей, құрғақ кірпішті, яғни байланыстырғыш қабатсыз ерітіндіні қолданды. II ғасырда ерітінді мен ұсақ тас агрегаты негізінде монолитті қабырғалар мен арка салудың жаңа технологиясы дамыды.

Ежелгі Греция мен Римде балшық кірпішпен қатар құрылыста әктас, құмтас, мәрмәр, вулкандық материалдар т. б. кеңінен қолданылды. Римде Грециядағыдай храмдар, сарайлар, қоғамдық және тұрғын үй ғимараттарының құрылысына шикі және күйдірілген кірпіш қолданылды.

Ежелгі уақытта тас конструкцияларын қолдану тәжірибесі өте қызықты құрылымдарға ие. Оларға, мысалы, биіктігі 48, 5 м Римдегі Колизей жатады (I ғасыр), Сеговиядағы көп деңгейлі акведуктар (Испания, б. з. д. II ғасыр), биіктігі 49 м Франциядағы Нимге жақын Гард көпірі, биіктігі 42, 7 м, диаметрі 43, 5 м күмбезбен жабылған Римдегі Пантеон (б. з. д. II ғасыр) . Б. З. VI ғасырда Константинопольде диаметрі 32, 5 м күмбезі бар София соборы салынды.

XIX ғасырда тас конструкцияларын беріктік пен тұрақтылыққа есептеудің орнына ғимараттар мен құрылыстарды салудың эмпирикалық ережелері жасалды. ХХ ғасырдың 30-жылдарынан кейін тас және армотас конструкцияларын зерттеу басталды. Профессор Л. И. Онищик тас қалаулардың физикалық, механикалық қасиеттерін зерттеді, профессор Н. А. Попов ерітіндінің беріктігі теориясының негіздерін жасады, ал профессор В. П. Некрасов торлы арматурамен күшейтілген арматуралық конструкцияларды жасады.

Арматуралық тас құрылымдарының түрлері

Тасқұрылымдар олардың жүк көтергіштігін арттыру үшін күшейтіледі қабілеттер. Ең көп таралған екі әдіс бар тас элементтерін арматуралау: көлденең және бойлық. Сонымен қатар, күрделі тастан жасалған құрылымдар тас болған кезде де қолданылады бетондалатын темірбетон элементтерімен күшейтілген қалау- уақытша төсеу жұмыстарымен.

Торлы арматура.

Торлы арматура тірек спо-ны арттыру үшін қолданылады- қабырғалардың, бағандардың және пирстердің кірпіштері, арматуралық торларды көлденең тігістерге салу арқылы (сурет1) .

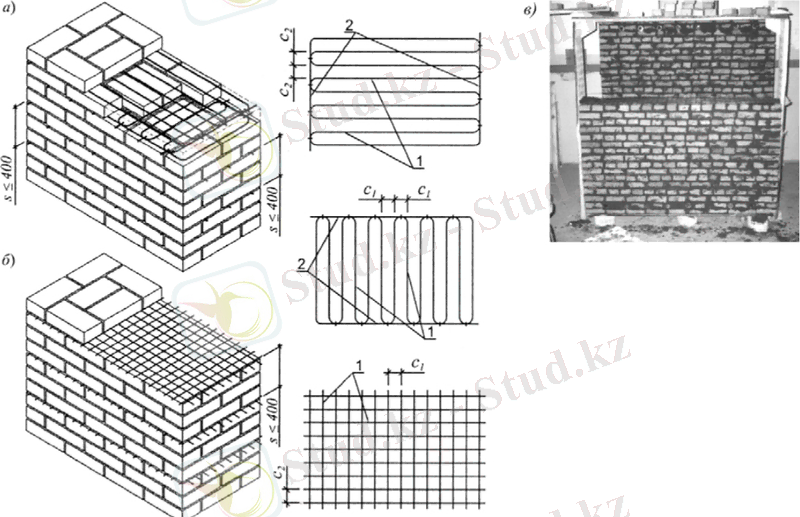

Сур1. Тас конструкцияларды торлы арматуралау: а - "зигзаг" торларымен; б-тік бұрышты торлармен; в-тас элементтерін арматуралаудың жалпы түрі; 1-жұмыс өзектері; 2-құрастыру өзектері.

Тор арматурасының мәні-бұл арматура тігістерге салынған шыбықтар, олар деформацияға қарағанда аз шешім, кірпіштің жол бермейді және тақырыптар жасайды ең "клиптің әсері". Бұл жүк көтергіштігін арттырады тас қалау. Тәжірибелер тор үшін қабылданғанын анықтады арматура Болат ол емес, егер аққыштық шегіне дейін пайдаланылса 350 МПа-дан да асады.

Торлар екі түрде орындалады: тікбұрышты, ортогональды арматуралық шыбықтардың орналасуы және "зигзаг"түрі.

Тікбұрышты ұяшықтары бар торлар (суретті қараңыз1, б) сәйкес келеді биіктігі 5 қатардан немесе 400 мм-ден кем емес. Сонымен қатар, торлардың арасындағы ара қашықтық қалаудың биіктігі бойынша 0, 75 b аспауы тиіс, мұндағы b-элемент қимасының кішірек өлшемі.

Бұл торлар қарапайым арматуралық сымнан жасалған диаметрі 3 . . . 5 мм Вр-I класы (сурет2, 3) . Өзектер арасындағы қашықтық жоспардағы торлар кемінде 30 мм және 120 мм-ден аспауы керек.

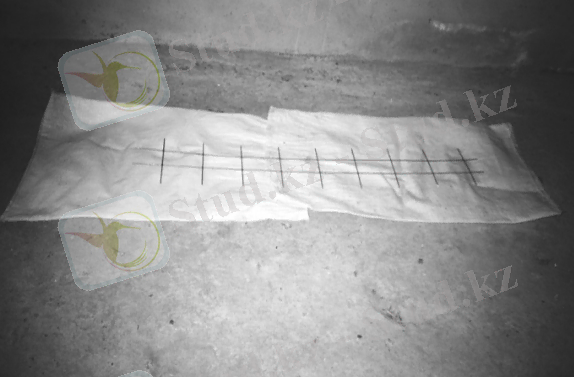

Сур. 2. С-1 дәнекерленген торы

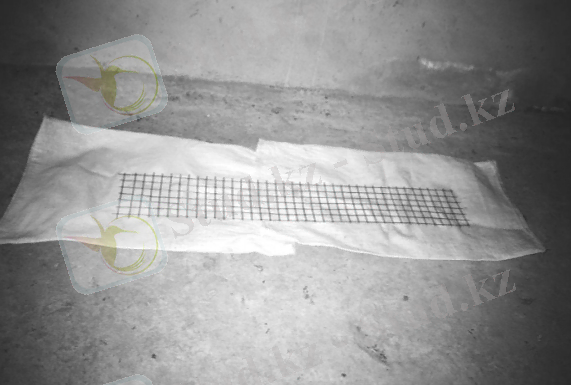

Сур. 3. С-2 дәнекерленген торы

"Зигзаг" түріндегі торлар (суретті қараңыз. 1, А) екі аралас өзектердің бағыттары өзара болатындай етіп қатарларда перпендикулярлы. Осындай екі тор бір тіктөртбұрышқа тең.

Олар А-I класты ыстықтай илектелген өзекті арматурадан жасалады диаметрі 6 және 8 мм.

Торларды кірпішке бекіту үшін шыбықтардың ұштары 2 . . . 3 мм тіректердің немесе пирстердің беті.

Арматуралық тасконструкциялары үшін кем дегенде маркалы тастар қолданылады 75 және кемінде 50 маркалы ерітінділер. Қалау арматурасының саны арматураның көлемдік пайызымен анықталады.

мұндағы V s= (C 1+ C 2) A st-арматура көлемі;

V k= C 1× C2× S-кірпіштің көлемі.

Арматуралаудың минималды пайызы μmin = 0, 1 %; максималды - μmax - 1 %.

Орталық торда торлы арматураның тиімділігі жоғары жүктелгентіректер. Орталықтан тыс жүктелген элементтерде торлы арматураныңтиімділігі экс мәндеріне байланысты- мен икемділігі. Неғұрлым эксцентриктілікпен икемділік элемент, аз тиімді торлы арматура. Сондықтан торлыарматуралау ε 0 < 0, 17 h эксцентриктілерде және көрсеткіште қолданылады икемділік λ<53 (λ =l 0/i), aл = тікбұрышты бөлімдер үшін -λ h =l 0 /i< 15.

Бойлық арматуралау.

Тасконструкцияларын бойлық арматуралаудың мақсаты күш-жігердің өсуіне және жеке конструкциялардың монолиттілігімен тұрақтылығын қамтамасыз ету және бүкілқұрылыстың тұтастай алғанда. Кірпіштің бойлық арматурасы болуы мүмкін ішкі (сурет. 4, А) және сыртқы (сурет. 4, б) .

Ол қаттыжүктелген тіректерді нығайту үшін қолданылады және- айтарлықтай икемділік қабырғалары (λh>15 және λi> 53 кезінде), сондай-ақ бойлық қосымшаның үлкенэксцентриктілігі бар Орталықтан тыс сығымдау- (ε 0 > 0, 17 h) қима ядросынан тыс шығатын күш. Сонымен қатар, бойлық арматура Сығылған элементтерде қолданылады- немесе сейсмикалық жүктемелер, сондай-ақ элементтерінде.

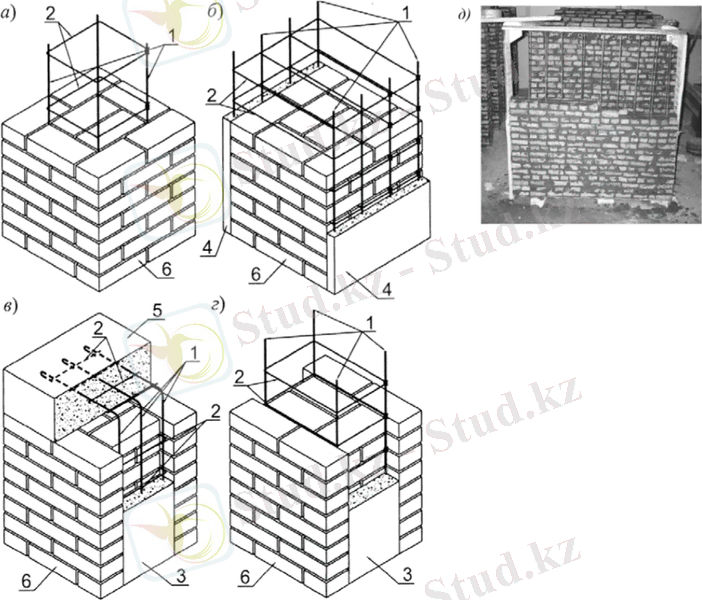

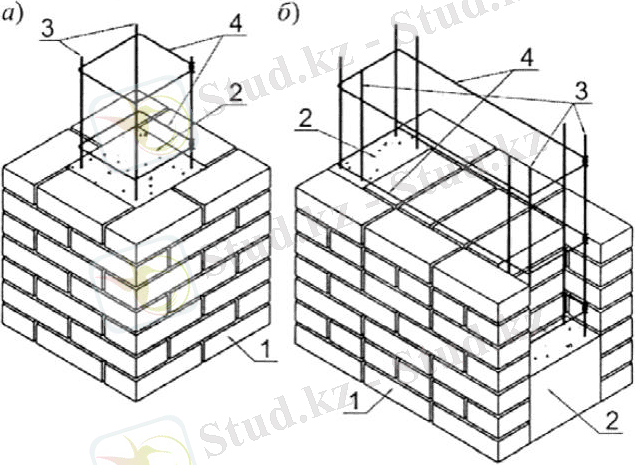

Сур. 4. Тас конструкцияларды бойлық арматуралау: - арматураның ішкі орналасуы; б-арматураның сыртқы орналасуы; в-штрабта арматураның орналасуымен бір арматуралау; G-бірдей, қос арматура; d-тас арматура жалпы түрі 1-бойлық арматура; 2-қамыттар; 3-цемент-құм ерітінді немесе ұсақ түйірлі бетон; 4-цемент-құмнан жасалған сылақ 5-темірбетон плитасы; 6-кірпіш қалау

Бойлық арматуралау үшін А-I, А-II класты арматура қолданылады, A-III. Арматура мен кірпіштің бірлескен жұмысын қамтамасыз ету үшін А-I класты арматурадан жасалған қысқыштардыорнатыңыз немесе Вр-I. Сығылғанэлементтер қамыттарының қадамы 15d аспайтынарматураның сыртқы орналасуы және 20d артық емес - ішкі, мұндағы d - бойлық арматураның диаметрі. Құрылымдықнемесе жұмыс істейтінбойлық арматураның созылуы, қысқыштардың қадамы 80d-ден аспауы керек. Бойлық Сығылғанарматураның Қима ауданы кемінде қабылданады μmin = 0, 1 %. СозылғанАрматура үшін-ауданныңкемінде μmin = 0, 05 % элементтіңкөлденең қимасы.

Кешенді конструкциялар.

Күрделі деп мыналарды қамтитынтас құрылымдар аталады олар қалаумен бірге жұмыс істейтін темірбетон. Кешенді конструкциялар қысу кезінде көтергіштіктің жоғарылауына ие, иілу және созылу (сурет. 5) .

Сур. 5. Кешенді тас қалау: а-қалау ішіндегі темірбетонның орналасуымен; б-сол сияқты, қалаудың штрабтарында; 1-кірпіш қалау; 2-бетон; 3-бойлық арматура; 4-қамыттар

Бұл жағдайда темірбетонды сыртқыжағынан орналастыруұсынылады төселгенбетонның сапасын бақылауғамүмкіндік беретінкірпіш жәнеoрталықтан тысқысу жәнеиілу кезінде ұтымды.

Күрделі құрылымдар кірпішпен бірдей жағдайларда қолданылады бойлық арматурамен, сондай-ақ қажет болғанайтарлықтай ұлғайтуға көтергішатты болжауы элементтерін. Бұл жағдайда күрделіқұрылымдарды қолдану- элементтердің қималарыныңкөлемін едәуір азайтады.

құрастырукезінде Қимаауданы барлықбойлық арматура алаңның 1, 5% аспауы тиіс бетонныңкөлденең қимасы. Кешенді бетондағы арматуралыққаңқалар конструкциялар әдетте тоқылған.

Темір-бетон қаңқасы, Бето- тас қалауын биіктігі 1, 2 м дейін ярустарментұрғызу шамасына қарай тегістеледі. Бұлжағдайда Бетон В12, 5-тен төмен емескласста қолданылады.

3. Ортадан тыс сығылған элементтер

Тасымалдаушыныанықтау қабілетіпростенка, қимасы кото осындай рого көрсетілген күріш (сур. 6. ) бойлық сығу күшінің пайда болуы кезінде, е 2 қашықтықта шеттері: 1) е2 35 см; 2) е 2 25 см; 3) е 2 15 см-ден жасалған қабырға 100 маркалы силикат кірпіш ерітінді маркасы 50. Есептікпростенка l0 (бойлық иілукезінде а-а бағыты бойыншаоның нақты биіктігі H = 7, 6 м-ге тең. 100 жыл.

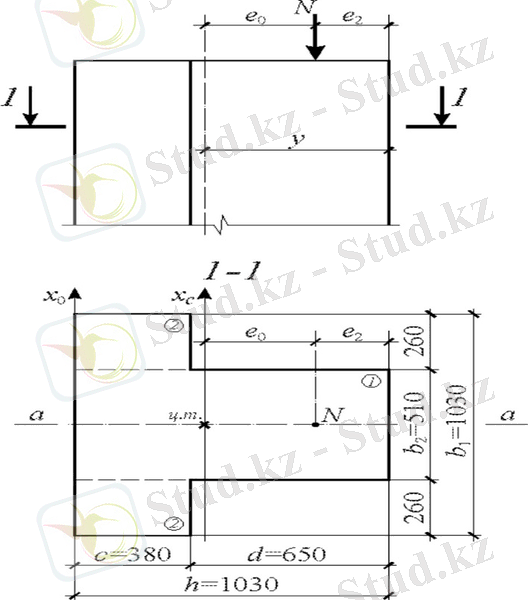

Сурет. 6. мысал1

Шешімі. Есептеу бойынша шығарамыз [1-тармақ, формула (1) ] :

N≤ m g⋅ϕ⋅R⋅Ac⋅ω .

Кірпіштің есептелген кедергісі кестеге сәйкес R = 1, 5 МПа қысу. 1 қосымшалар.

Біз қиманың өлшемдерінанықтаймыз, ал қабырғаның нақтыбөлімі біз тікбұрышты фигуралардың қосындысымен алмастырамыз.

Қима ауданы

А=А1 +2А 2=51×103+2×26×38=7229 см2

Қиманың ауырлық центрінің орнын табамыз:

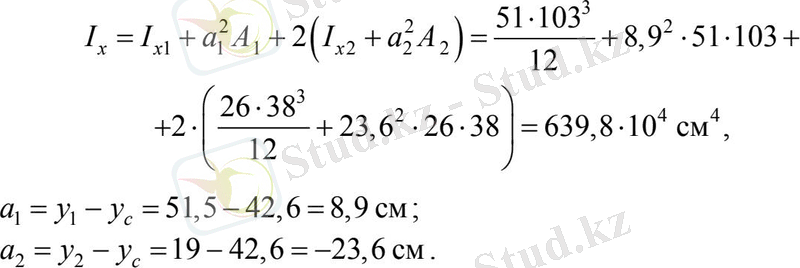

Инерциямоменті қимасының қатыстыоның ауырлық орталығының

Қиманың инерция радиусы

Шені i=29, 7 см > 8, 7 см болғандықтан, сәйкес біз mg =1, 0 шетін қабылдаймыз .

Қабырғаға икемділік

Қаптаудыңсерпімді сипаттамасы силикат кірпіштенжасалған, жасалған бойынша анықталған 50-сыныпты ерітіндідеқойынды. 2 тіркеме:α=750.

Пісіру коэффициентін бізкестеге сәйкес аламыз. 3 тіркеме:φ= 0, 917.

1. Қабырғаға түсірілген бойлық қысымкүшінің әсеріненкөтергіштік қабілетінанықтаңыз

шетінен е 2= 35 см қашықтықтан. (сурет 7) .

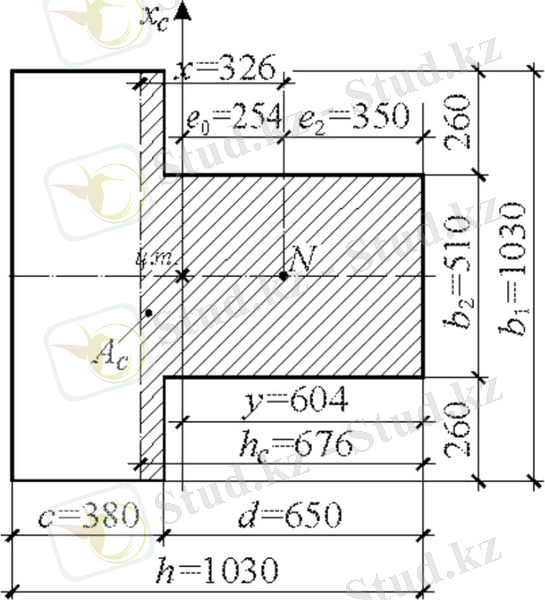

Сурет. 7. Тавровое қимасы.

Ауырлық центрінеқатысты N күштің қималары

сондықтанбізде кіші эксцентриситтер жағдайыбар.

Бөлімнің қысылған бөлігініңауданын табамыз. Бұл аймақтың өлшемдері

... жалғасы
