1.Сәулет - құрылыс бөлімі

1.1 Жалпы бөлім

Сәулеттің негізгі мақсаты ретінде әрқашан да адамның өмір сүруі үшін қажетті өмірлік ортаны қалыптастыру болып табылады. Ал оның мінезі мен ыңғайлылығы қоғамның даму деңгейімен, мәдениетімен, ғылым және техника жетістіктерімен анықталып келген. Бұл сәулет деп аталатын өмірлік орта келбеті ішкі кеңістіктері бар ғимараттардан және сыртқы кеңістікті, яғни көшелер, алаңдар мен қалаларды құрайтын ғимараттар кешендері мен үймереттерден көрініс табады.
Жаңа түсінік бойынша сәулет дегеніміз - бұл ғимараттарды, үймереттерді және олардың кешеңдерін құру мен жобалау өнері. Ол барлық өмірлік үрдістерді ұйымдастырады. Өзінің сезімдік ықпалы бойынша сәулет - ең маңызды және ежелгі өнерлердің бірі. Оның көркемдік бейнелерінің күші адамға әрдайым ықпал етеді, өйткені адамның бүкіл өмірі сәулеттің қоршауында өтеді. Сонымен қатар өндірістік сәулетті жасау қоғамдық еңбек пен уақыттың едәуір шығынын талап етеді. Сондықтан сәулетке қатысты талаптар шеңберіне функционалды пайдалылығымен, ыңғайлылығымен және көркемдігімен қатар техникалық пайдалылық пен тиімділік талаптары кіреді. Бөлмелерді рационалды жоспарлаудан бөлек барлық ғимараттардың ыңғайлылығы баспалдақтарды, лифтілерді, қондырғылар мен инженерлік құрылғыларды дұрыс орналастырумен қамтамасыз етіледі (санитарлық приборлар, жылу, вентиляция). Осыған сәйкес ғимарат пішіні көбінесе функционалды заңдылықтармен анықталады, бірақ сонымен бірге ол көркемдік заңдары бойынша да салынады.
Сәулет және құрылыстағы шығындарды қысқарту мәселесі ғимараттардың рационалды көлемдік шешімдері, құрылыстық және бөлшектік материалдарды дұрыс таңдау, құралымдарды жеңілдету және құрылыс әдістерін жетілдіру арқылы жүзеге асырылады. Қала құрылысындағы басты экономикалық қор жерді пайдаланудың тиімділігін арттыру болып табылады.

1.2 Бас жоспар

Тұрғын үй Ақмола облысы, Ақколь қаласында, Орталық мөлтек ауданында орналасқан, басты қасбеті Тұрар Рысқұлов даңғылы, Еримбетов көшесіне қарайды. Тұрғын кварталында авто көлік жүрісін азайту үшін авто тұрақ жобаланған. Үй меридиандық бағытта жобаланған, бұл тұрғынжай ауласын суық желден сақтайды және кварталдың микроклиматын жақсартады. Авто көліктер шуынан және таза экологиялық жағдайын сақтау үшін, үй мен авто тұрақ алаңдары арасында ағаш пен гүлдер отырғызу жобаланған.
Бас қасбет жағалай кең тротуардық жолдар жобаланған, бұл өрт болған жағдайда өрт көліктері үшін кіре-беріс жолдары ретінде қолданылады. Тротуар бойлай жарықтар орнатылған. Үйлер арасында адамдар жүретін жолдар жобаланған.

1.2.1 Бастапқы мәліметтер

Дипломдық жобаның тақырыбы: Көпқабатты тұрғын үй. Осы тапсырмаға байланысты бастапқы мәліметтер:
Дипломдық жобаға тапсырма
Тұрғын үйдің орналасқан жері
Тұрғын үй Ақмола облысы, Ақколь қаласында, Орталық мөлтек ауданында орналасқан, басты қасбеті Тұрар Рысқұлов даңғылы, Еримбетов көшесіне қарайды. Аймақтың климаты 1 - ші климаттық ауданға жатады. Ең төменгі температурасы 45 0 С.
Тұрғын үй көп қабатты секциялық тұрғын үйлер түріне жатады:
Ұзақтылық дәрежесі бойынша ғимараттың тобы = 1;
Отқа төзімділік дәрежесі бойынша ғимараттың тобы = 1;
Тұрғын үй жүк көтергіштігі d=400 кг болатын жолаушылар лифтісімен қамтылған;
Қоқыс тастайтын құбыр (мусоропровод) - асбоцементтік құбыр d=400 мм;
Іргетас - қадалық, тұтас құймалық (монолитный) ростверк және құрама темір бетонды блоктары бар.
Қабырғалар - кірпіштік;
Жабындар мен аралық жабындар - құрама темір бетондық;

1.3 Көлемдік - жоспарлау шешімі

1.3.1 Жалпы жағдай

Индустрияландыру және жобалауды типтеудің даму шамасы бойынша тұрғын үйлердің құрылысы едәуір қарқынға ие болды. Әлеуметтік маңыздылығы бар тапсырма, яғни әрбір отбасыны жеке пәтермен қамтамасыз ету мәселесі шешілуде. Осының өзінде тұрғын үй құрылысы күнделікті мәдени тұрмыстық қамтамасыз ету мекемесімен бір кешенде жүзеге асырылады. Мөлтекаудан шекарасы көшелер болып табылады. Сондықтан да тұрғын үйді жобалау кезінде адамдар жүруге және өрт сөндіруші машиналар өтуге ыңғайлы болуды қамтамасыз ететін кең көшелер мен қатты желістер (тротуарлар) қарастырылады. Аудан ішіндегі автокөлік қозғалысын азайту мақсатында және осыған сәйкес ауданның газдалуын да азайту үшін аудан тұрғындарының жеке автокөліктеріне арналған тұрақ қарастырылған.
Қаланың жер участогін үнемдеу мақсатында бұрыштық көпқабатты тұрғын үй жобаланған. Бұл үй қаланың үлкен мөлтекауданның тұрғындары қозғалатын негізгі жолда орналасқан.
Жобаланылып жатқан үйде әрбір пәтер келесі бөлмелерден тұрады:
- тұрғын бөлмелер;
- ас бөлмесі;
- холл;
- жуынатын бөлме(ванная);
- дәретхана;
- лоджия.
Барлық тұрғын бөлмелер ҚНжеЕ 1:5,4 талаптарына сәйкес жарықпен қамтамасыз етілген, пәтер бөлмелерінің жеке кірістері бар, бөлме биіктігі - 2,5 м. Ас үй соратын ауа алмасумен(вентиляция), жуғышпен және электроплитамен жабдықталған. Ас үйлік жабдықтың жанындағы қабырғаларына глазурланған плитка, ал қалған қабырғаларына тұсқағаз жапсырылады. Пәтерлердегі еденге стяжка беті бойымен линолеум төселген. Жуынатын бөлме мен дәретхана темірбетондық санитарлық кабинада орындалған.
1-ші климаттық аймақта орналаса отырып, тамбур жылытылған қос кіріс есіктермен және жылу жабдықтарын тамбурда, баспалдақ торында орнатумен орындалған.
Баспалдақ торы құрама темірбетондық элементтерден ішкі күнделікті пайдалануға жоспарланған. Баспалдақтың кіріс түйінінде жеке бетондық сатылардан. Баспалдақ баспалдақтық алаңшасына тіреледі. Баспалдақ еңісі - 1:2. 2-ші мен 3-ші қабат аралығындағы баспалдақ торында есік пен есік қорабын мырышпен қапталған темірмен қаптау персоналы үшін бөлме қарастырылған. Баспалдақ торынан металл баспалдақ арқылы шатырға шығуға болады. Металл баспалдақ отқа төзімді есікпен жабдықталған. Баспалдақ торында жасанды және терезелік ойық арқылы жарықтандырылуы бар. Баспалдақ торы бойынша және тамбурдағы барлық есіктер ғимараттан шығу жағына қарай ашылады. Баспалдақ қоршауы металлдардан орындалады, ал тұтқасы пластмассамен қапталған. Тік коммуникациялар үшін лифтілік құрама темірбетондық шахта қарастырылған. Шахта жүк көтергіштігі 400 кг болатын лифтілік қондырғымен монтаждалған. Лифтінің машиналы бөлімі шатырда орналасады, себебі ол жетекші арқандардың ұзындығын 3 есе қысқыртуға, лифтінің кинематикалық сұлбасын жеңілдетуге, ғимараттың көтергіш құралымдарына түсетін салмақты азайтуға және блоктарға арналған бөлмелер құрылғыларынан бас тартуға мүмкіндік береді. Осыған сәйкес лифт бағасы мен эксплуатациялық шығындар айтарлықтай қысқарады. Алайда машиналы бөлімнің мұндай жоғары орналасуы аккустикалық шулық пікір жағынан тиімсіз болып табылады.

1.4 Сәулет құралымдық шешім

Көп қабатты тұрғын үй бөлмелері құрамына оның негізгі элементі - пәтерлер. Бұндай шешімнің жағымды жағы - бұл әлеуметтік мәдени тұрмыстың нысандарының тұрғын аймағына неғұрлым жақындауы. Бұл халыққа қызмет көрсетудің ыңғайлылығына әкеледі, құрылыстағы шығынды және сонымен қатар тұрғын үй мен әлеуметтік мәдени тұрмыстың бір мезгілді берілуіндегі шығындарды қысқартады.
Біздің еліміздің қалаларындағы халықтың негізгі тұратын орны көп қабатты тұрғын үйлер болып табылады. Бұндай үйлер аумақты рационалды пайдалануға, инженерлік жүйелердің, көшелердің, қалалық транспорттық жолдардың ұзындықтарын қысқартуға мүмкіндік береді. Тұрғын қоры тығыздығының айтарлықтай ұлғаюы(құрылыс салынатын аумақтың 1га келетін тұрғын ауданының (м2) саны) көп қабатты құрылыс салынатын кезде едәуір экономикалық әсер береді. Сонымен қатар олардың биіктік композициясы құрылыстың айқын кескінінің құралуына әсерін тигізеді. Құрылыс қабаттылығын дұрыс таңдау оның үнемділігін анықтайды.
Қабат саны бестен көп үйлерде лифт пен қоқыс құбырларын қондыру міндеттілігіне байланысты 1 м2 тұрғын ауданының құрылыстық бағасы артады, және де үй бойынша эксплуатациялық шығындар да артады. Бірақ құрылыста тек қана көп қабатты үйлерді қолдану біркелкілікке, масштабтын жоғалуына алып келеді, сонымен қатар құрылыстың өте жоғарғы тығыздығына қол жеткізуге мүмкіндік бермейді. Себебі қабаттылық жоғарылаған кезде ғимараттар арасындағы санитарлық ажырау да жоғарылайды. Сондықтан да қалаларда тек қана көп қабатты үйлер ғана емес, сонымен қатар орташа қабаттылықты үйлерді де салған оңды шешім болып табылады.

1.4.1 Іргетастар

Ішіне жасалған бөлмелері бар тұрғын үй астына қадалы іргетастар жобаланған (L=7 м), қадалық негіз бойынша біртұтас құймалы арматураланған ростверк жобаланған. Біртұтас құймалы ростверк бойынша іргетас құрама бетондық блоктардан орындалады.
Іргетас астына қадалық негіз орнатқан кезде:
Іргетас жұмысының сенімділігі артады;
Жер жұмыстары кемиді;
Материал сыйымдылығы кемиді;
Қыс мезгілі кезінде топырақ негізінің тоңданып қалу қорқынышынсыз жұмыс істеу мүмкіндігі;
Жертөле толып кету және негіздің сулануы жағдайында кезекті эксплуатация кезіндегі отыру қаупі жоқ.
Қадалық іргетастың кемшілік жағы оны жерге қағу кезіндегі еңбексыйымдылығы болып табылады.

1.4.2 Аралық қабырға

Ара қабырға қалыңдығы 8 см құрама гипсобетон қолданылған. Құрама ара қабырғаны қолдану құрылыс жылдамдығын арттырады және құрылыс алаңында ылғалдылықты азайтады. Бірақ, гипстік аралық қабырғалар әжептәуір осал болады және тасымалдау, сақтау және монтаждау барысында сынып кетуі мүмкін.

1.4.3 Терезе түрлері

Терезе негізінен ғимараттың толық жабдықталуын және сәулеттік-көркемдік шешімін көрсетеді. Терезелер МЕСТ бойынша қабылданады. Терезе үсті төбеге максималды жақындатылған, бұл бөлмеге жарық жақсы түсу үшін істелінген. Терезе жақтауы және сырты алюминиден жасалынады, бұл 2,5-3 есе болаттан жеңіл және коррозияға төзімді. Ағаш терезелер ылғалды ауаға төзімсіз, сондықтан уақыт өткен сайын оны әктеп тұру қажет.

1.4.4 Есіктер

Бұл дипломдық жобада ішкі пәтер есіктері,бөлме және сыртқы күшейтілген есіктер МЕСТ бойынша қабылданған. Есіктер 2,1 м ұзындықты және ені 0,9; 1,3 м болып келеді. Қауіпсіздік ережесіне сай есіктер сыртқа қарай және көшеге қаратылып істелінеді. Сыртқы ағаш есіктерге және тамбурдың сатылы торында табалдырықпен істейді, ал ішкі есіктер үшін табалдырық істемейді. Есік тетігі топсаға ілініп істелінеді, өйткені есік бұзылғанда немесе жөндегенде шешіп алу, оңай болуы үшін. Есік ашылып қалмауы және қағылмауы үшін есіктерге серіппе орнатылады. Есікке - есік тұтқасы, ілгіші және бұранда құлпы орнатылады.

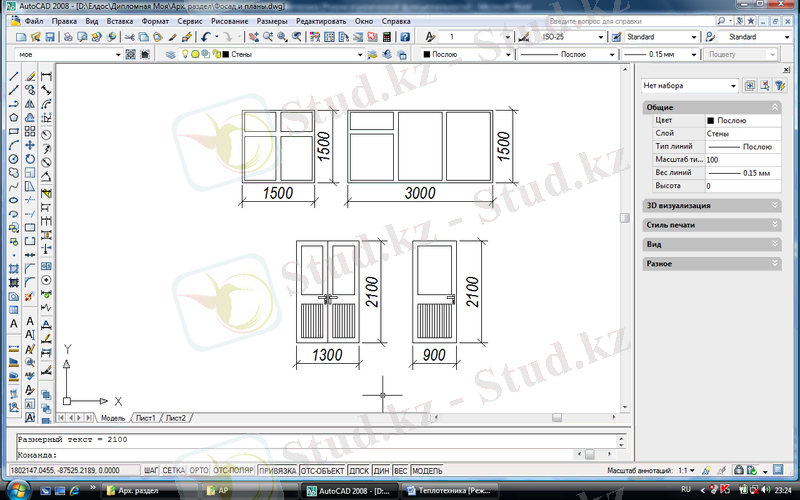

Сурет 3. Есік түрлері

1.4.5 Еден

Еден тұрғын және қоғамдық ғимараттарда беріктік, тозуға шыдамдылық, дыбыс өткізбеу, жинауға ыңғайлы сияқты қасиеттеріне сәйкес болуы керек. Пәтерлерде еден үстін жылу өткізбеу қасиетімен линолеум қолданылады. Еден төсемі керамзиттік ерітіндіден жасалынады, бұл дыбыс өткізбегіштік қабаты болып саналады.
Бұл едендердің оң жағы гигиена жағынан және дыбыс өткізбеуі болып келеді. Теріс жағы үлкен көп еңбек сіңіруді керек етеді, бұл да құрылыс мерзімін ұзақтатады.

1.4.6 Өңдеу, әдемілеу

Сыртқы өңдеу: цокольдік бөлімі зауытта дайындалған рельефтік цоколдік блоктан тұрады.Қабырға өңдеу - қапталған қызыл кірпіштен.Терезе және есіктер майлы бояумен және эмальмен бояланады.
Ішкі өңдеу: пәтер қабырғалары сылақтан кейін тұсқағазбен жабыстырылады. Ас бөлмесі жуылатын тұсқағазбен,ал санитарлық құрылғылар тұратын жерлері кафельмен жабыстырылады. Санитарлық бөлмелерде еден керамикалық плиткадан тұрады.

1.4.7 Жылу беру

Жылу беру және ыстық сумен қамтамасыз ету магистральды жылу жүйелерімен жобаланған. Жылуды конвектор арқылы береді. Әр блок-секцияға және қоса салынған блок үшін арнайы жылу түйіндері орнатылады, бұл жылу беру тәртібін реттеп және есептеп отырады. Ғимараттың жер төлесіндегі магистральды құбырлар және құбыр бағаналарын алюминдік фольгамен қаптайды және оқшаулайды.

1.4.8 Сумен жабдықтау

Сумен жабдықтау ішкікварталдық коллекторынан жобаланған. Су - ғимарат жер төлесінде орналасқан, алюминдік фольгамен қапталған, ішкі-үйдік магистральді құбырмен беріледі. Әр блок-секция үшін енгізу графигі белгіленеді.
Үй айналасында құдығы бар магистральды өрт сөндіретін шаруашылық-ішуге жарамды суқұбыры орнатылады, мұнда өрт гидранты орнатылған.

1.4.9 Электрожабдықтау және электротехникалық бөлімі

Электрожабдықтау және электротехникалық бөлім қора маңындағы қосалқы станциядан әрбір секция запитка қойылып негізгі және қосымша екі кабельдермен орындалады. Барлық электроқалқандар бірінші қабаттарға орналасқан .

1.4.10 Радио

Салынып жатқан ғимараттың қасында, әр секцияда радиофидерлік құрылғысы бар радиотіреулер орнатылады. Әр пәтерлерде екі радио нүктесі болады - ас бөлмеде және қонақ бөлмесінде, сонымен қатар салынған ғимараттың бөлмелерінде.

1.4.11 Телекөрсетілім

Әр блок-секцияда телевизиондық антенналар орнатылады, соның көмегімен телеорталықтан бағдар қабылдайды. Барлық пәтерлер қоғамдық, ұжымдық қолданыстағы антеннаға қосылады.

1.4.12 Телефонизация

Үйдің әр блок-секциясына және ішкі пәтерлерге телефондық желіден телефондық кабель жүргізіледі және қалалық телефондық станцияның мүмкіншілігімен абоненттерді қалалық телефондық желіге қосады.

1.4.13 Мусоропровод (қоқыс салғыш)

Қоқыс салғыш қоқыскамералық бункер-жинағышпен аяқаталады. Бункердегі жиналған қоқыс, қоқыстық арбаға төгіледі және қоқыс жинағыш көліктерге салынып, қалалық қоқыс қалдықтары жататын жерге шығарылып тасталады. Қоқыс камерада қоқыс құбырын тазалайтын суық және ыстық су құбыры қарастырылған. Қоқыс құбырының төбесі шатырға шығады, бұл қоқыс камераны желдетіп және саты торларында жиналып қалған жаман ауаны қоқыстық клапан арқылы сыртқа шығарады, сонымен қатар өрт болған жағдайында түтінді сыртқа шығарады. Қоқыс камераға көше жағынан кіреді.

1.5 Техника-экономикалық көрсеткіштер

Тұрғын үйлердің экономикалық көрсеткіштері көлемдік жоспарлау және құрылымдық шешімдерімен анықталады. Пәтерде жобаланған тұрғын және қосалқы ауданның қатынасы, бөлме биіктігі, санитарлық бөлімдердің және ас бөлмесінің жабдықтары маңызды рольді атқарады. Тұрғын үйлердің жобасын келесі көрсеткіштер анықтайды:
Құрылыс көлемі (м куб.)
Құрылыс салу көлемі (м2)
Жалпы көлем (м2)
Түрғын ауданы (м2)
Құрылыс көлемі тамбур,лоджия - жалпы көлемге кіргізіледі.
Ғимараттың жер төлемен қоса жалпы көлемі жер үсті және жер асты көлемнің қосындысымен анықталады.
Құрылыс ауданын цоколь деңгейіндегі горизонталь қиманың ауданымен есептейді, ғимараттан шығып тұратын бөлімдер мен жабыны бар бөлімдерді қоса (кіре беріс, дәліз,терасса).
Пәтердің тұрғын ауданын тұрғын бөлмелердің ауданының қосындысымен және 8 м2 ас бөлмесінің ауданымен анықтайды.
Пәтерлердің жалпы ауданын тұрғын аудандардың қосындысымен және қосалқы бөлмелер, пәтер, дәліз, қойма шкафтары, лоджия, балкондар, және террассалармен есептейді, төмендетілген еселеуішпен есептелінеді:
-- лоджия үшін - 0,5,
-- балкон және терассалар үшін - 0,3.
Бөлме ауданын қабырға аралары және еден деңгейіндегі ара қабырға арқылы есептейді. Саты торлары және әр түрлі шахталар қабат ауданына кіреді. Қабат ауданы және еден асты ауданы ғимарат ауданына кірмейді.

1.6 Жылутехникалық есеп

Құрылыс ауданы - Ақмола облысы, Ақколь қаласы

Ылғалдылық аймағы - құрғақ

Жел розасы
Кесте 1.1

С
С-Ш
Ш
О-Ш
О
О-Б
Б
С-Б
Қыс
1
14
7
18
19
30
9
2
Жаз
12
19
10
10
8
11
14
16

Ылғалдылық аймағы - құрғақ
Ең суықтау бескүндік температурасы tесб=-36°C [СНиП РК 2.04-01-2001]
Ең суықтау тәулік температурасы tест=-39°C [СНиП РК 2.04-01-2001]

Жылытылатын кезеңінде градус-тәуліктерді анықтаймыз:
ЖМГС=(tint-tж.к)zж.к=(20 - 8,1)·216=6286°C·тәулік,

СНиП РК 2.04-03-2002 кесте 1 бойынша жылу берілім кедергісі:

Қабырғаға: R0қажет=3,52 (м2С)Вт; Жабынға: R0қажет=4,19(м2С)Вт;

Сыртқы қабырғаға және жабынға жылуберілім кедергілері мына шарт-ты қанағаттандыруы керек:
R0= R0қажет, (1.1),
мұндағы R0қажет - қабырға мен жабынға қажетті термиялық кедергісінің жылуберілімі, м2СВт СН РК 2.04-21-2004* 2 теңдеуі бойынша;
Қажетті жылуберілім кедергіні мына теңдеу арқылы анықтаймыз:
, (1.2),
мұндағы n - сыртқы қоршау бетінің сыртқы ауаға байланысы алатын коэфицент, n=1 СН РК 2.04-21-2004* кест.1;
tint - ішкі ауаның есептік температурасы, tint=+20°C [ СН РК 2.04-21-2004* қосымша 3];
text - сыртқы ауаның қыстық есептік температурасы, °C [СН РК 2.04-21-2004* қосымша 3];
text = tест + tесб 2 = - 36 - 39 2 = - 37,5 Co;
∆tn- нормативті температуралық кезең, сыртқы қабырғалар үшін ∆tn= =4,5°C, ал жабындар үшін ∆tn= 4°C [ СН РК 2.04-21-2004* кест.2];
αint = 8,7 Вт (м2 0С) - қоршау контурының ішкі бетке жылуқайтарылым коэфиценті[ СН РК 2.04-21-2004* кест.3];

Сыртқы қабырғалар үшін қажетті жылуберілім кедергісі:
R0қажет = 1(20+37,5)4,5·8,7 = 1,46(м2С)Вт;
Жабындар үшін қажетті жылуберілім кедергісі:
R0қажет = 1(20+37,5)4·8,7 = 1,65(м2С)Вт;
Қоршау конструкциясының жылуберілім кедергісін Ro, м2СВт, мына теңдеуімен анықтаймыз:
, (1.3),
мұндағы αn=23 Вт мС - қоршау контурының сыртқы бетке жылуқайтарылым коэфиценті СНиП РК 2.04-03-2002 кест.3;
R - қоршау конструкциялардың бөлек қабаттарының термиялық кедергісі, ол мына теңдеуімен анықталады:
, (1.4),
мұндағы δ - қабаттың қалыңдығы,м;
- жылуөткізгіштің есептік коэффиценті, Вт(м 0С) [СНиП РК 2.04-03-2002 қосымша 3*];
Ғимараттың жылу инерциясын мына теңдеу бойынша анықтаймыз:
D= R1 s1 + R2 s2 + ... + Rn sn, (1.5),
мұндағы D - қоршау конструкциясының жылу инерция,
S - қоршау конструкция материалының, бөлек қабат есептік жы-луқабылдағыш коэффиценті, Вт(м2 0С) [СНиП РК 2.04-03-2002 қосымша 3*];

1.6.1 Қабырға конструкциясының жылутехникалық есебі

Ең салқын бескүндік температурасы минус 36С
Ең салқын тәуліктердің температурасы минус 39 С
Ішкі ауаның есептік температурасы t в = +20 ˚С
Қоршағыш құралымдардың жылубергіштікке қарсыласуын Ro, м2СВт (1.4) теңдеу бойынша есептейміз:

Кесте 1.1
Қабырға қабаттары
δ,м
λ,Втм.С
Кірпіш қабырға
0,120
0,56
Минералды мақта
х
0,056
Кірпіш қабырға
0,380
0,56

Қабырғаның жылуберелім кедергісін (1.3) теңдеу бойынша анықтаймыз :
R0=123+0,1200,56+х0,056+0,3800, 56+18,7=3,52
х=(3,52-0,043-0,214-0,678-0,114)*0, 056=0,138
Жылуұстағыш қалыңдығын 0,140 м деп қабылдаймыз.
R0=0,043+0,214+2,5+0,678+0,114=3,54 9 3,52 шарт орындалады.

Ғимараттың жылу инерциясын (1.5) теңдеу бойынша есептейміз:
D =0,002*25,04+2,03*0,73+0,61*4,92+0, 026*9,6 = 4,78

4D7 болғандықтан шарт орындалады.

1.6.2 Аражабын және жабын

Ғимараттың аражабыны мен жабыны көп құысты плитадан жобаланған.
Жабынды және аражабынды құрастырмалы элементтерді қолданатын болсақ құрылыс объектісін тұрғызу жылдамдайды.

1.6.3 Жабын жылытқышының енінің есебі

Жабын қабатының материалдары
Кесте 1.2


Материалдың аты
, м
, кгм3
, Втм20С
S,
Bтм2 0С
1
Жабын тақта
0,220
2500
1,92
17,98
2
Құмды-цемент ерітіндісі М150
0,020
1800
0,76
9,60
3
Пенополистерол тақатасы
0,070
40
0,041
0,41
4
Керамзитті малтатас еңіс бойынша
х
200
0,11
1,22
5
Құмды-цемент ерітіндісі М50
0,020
1800
0,76
9,60
6
Битуммен бетін тегістеу
0,002
1000
0,17
4.56
7
2 қабат қарақағаз
0,01
600
0,17
3,53

Қоршағыш құралымдардың жылубергіштікке қарсыласуын Ro, м2СВт (1.4) теңдеу бойынша есептейміз:

1-қабат тұтас құймалы жабын, қалыңдығы - 200мм
R1= 11 =0,201,92 = 0,1 м2 °СВт

2-қабат құмды цемент ерітіндісі, қалыңдығы - 20мм
R2= 22 =0,0200,76 = 0,026 м2 °СВт
3-қабат цемент-құм ерітіндісі, қалыңдығы - 20мм
R3= 33 = 0,0700,041 = 1,81 м2 °СВт

4-қабат керамзитті малтатас, қалыңдығы - х
R4= 44 = х0,11 м2 °СВт

5-қабат цемент-құм ерітіндісі, қалыңдығы - 20мм
R4= 44 = 0,0200,76 = 0,026 м2 °СВт

6-қабат битуммен бетін тегістеу - 2мм
R5= 55 = 0,0020,17 = 0,012 м2 °СВт

7-қабат 2 қабат қарақағаз - 10мм
R6= 66 = 0,010,17 = 0,059 м2 °СВт

Қабырғаның жылуберелім кедергісін (1.3) теңдеу бойынша анықтаймыз :
4,19 = 18,7+0,1+ 0,026 +1,81+х0,11 + 0,026 + 0,012+ 0,059 + 123
х0,11 = 4,19 - 2,3 = 1,90
х=1,90 * 0,11 = 0,209 Қабылдаймыз х=220мм

R0 =18,7+0,1+ 0,026+1,81+0,2200,11 + 0,026 + 0,012+ 0,059 +123 =4,20
R0 =4,20 = R0тр=4,19 шарт орындалады.

Ғимараттың жылу инерциясын (1.5) теңдеу бойынша есептейміз:

D=0,1*17,98+0,026*9,6+0,07*0,41+2*1 ,22+0,026*9,6+0,012*4,56+
+ 0,059*3,53 = 5,02

4D7 болғандықтан шарт орындалады.
2. Есептік - құрылымдық бөлім

2.1 Шеткі қабырғаның іргетасына жүктемені жинау
2.1.1 Тұрақты нормативті жүктеме:
Кесте 2.1
Жабын
Жылытқышы бар шатырлық ара жабын
Қабатаралық ара жабын
Аралық қабырғалар
Парапет салмағы
Кірпіш қалауы
Лоджия плитасының салмағы
2,54 кНм[2]
3,80 кНм[2]
3,60 кНм[2]
1,00 кНм[2]
1,00 кНм[2]
18,00 кНм[2]
10,60 кНм[2]

2.1.2Уақытша нормативтік жүктеме:
Кесте 2.2
Шатырдың 1 м2 ауданына қардан түсетін салмақ
Шатырлық ара жабынның 1 м2 ауданына
Қабат аралық жабынның 1 м2 ауданына
1,50 кНм[2]

0,75 кНм[2]
1,50 кНм[2]

Сыртқы жүйеге түсетін жүктемені анықтаймыз. Жүктеме ауданы терезе ойықтары осьтерінің арасында:

А = 3,125·3=9.375 м[2], мұндағы:

3,125 - осьтер арасындағы қашықтық,
3 - қабырғалар арасындағы жиіліктегі қашықтықтың жартысы .
2.1.3 Құралымдардан түсетін тұрақты жүктеме:

Кесте 2.3
Жабындар
2,54 9,375
23,8125кН
Төбелік ара жабын
3,89,375
35,625 кН
9-қабатаралық жабын

9·3,6 9,375

303,75 кН
9- қабаттағы ара қабырғалар

9 1 9,375

84,375 кН
Төбелік ара жабыннан биік қабырға:

0,77 1,5 6,3 1,8 3,125

40,93 кН

Кесте 2.3 жалғасы
3,125 м ұзындықтағы 2-қабат және одан жоғарғы қабат қабырғасы терезелік ойықтарды ескермегенде

0,77 (3,1252,8-1,4841,35) 1,8108

748,06 кН
1-қабат жүйесінің салмағы
0,77 (3,1252,8)-1,810
121,275 кН
Жертөле жабынының салмағы

3,1253,66,61

74,25 кН
1- ші қабат жабынының салмағы

3,1253,456,11

65,76 кН
Лоджий салмағы
810,6
84,8 кН

Барлығы:
1582,646
кH

2.1.4 Уақытша жүктеме
Кесте 2.4
Шатырға қардан
1,5 9,375
14,06 кН
Төбелік ара жабыннан
9,375 0,75
7,031 кН
n1 = 0,489 коэффициентімен 9 қабаттағы қабатаралық ара жабыннан

9,375 10 0,489 1,5

68,864 кН

6 қабаттың әр уақыттағы жүктелуін келесі формула бойынша төмендейтін коэффициентпен ескереміз:

n1 = 0,3+0,6n, мұндағы:

n - негізге жүктемесі түсетін ара жабындар саны.

n1 = 0,3+0,69 = 0,4897

Барлығы: 89,9575 кН

2.2 Сыртқы қабырғалар үшін қадалы іргетастың темірбетонды ленталық ростверктің есебі

Екі қатар оналасқан, темірбетонды қадаға тірелетін, ғимараттың кірпіш қабырғаларының астындағы ростверктер, эксплуатациондық және құрылыс барысында пайда болатын жүктемелерге есептелуі қажет. Ростверктің эксплуатациондық жүктеме есебін ең улкен ординаталы үшбұрыш түрінде таралатын жүктеме ретінде қаралуы керек, бұны мына формуламен анықтайды:
q0 L
P = , мұнда:
a

L - қатар немесе қатарлар бойы қада осьтері арасындағы ара қашықтық, [ м ]
q0 - ғимарат роствергінің төменгі деңгейіндегі тең таралған жүктеме, [ kHм ]
а - жүктеме эпюрінің жарты табанының жүктемесі [ м ] , мына формула бойынша анықтаймыз:

а=3,14∙3Ер∙IpEk∙bk , мұнда:

Ер - ростверк бетонының серпімділік модулі [ МПа].
Ip - ростверк қимасының момент инерциясы.
Ек - ростверк үстіндегі бетон блогының серпімділік модулі.
bk - ростверкке тірелетін, қабырға блогының ені.

bр h[3]р 1,5 0,6[3]
Ip = = = 0,027 м[4]
12
bp - ростверк ені, 1,5 м тең
hp - ростверк биіктігі, 0,6 м тең

шыққан мәндерді алдыңғы формулаға қоямыз:

а=3,14∙32,7∙0,0272,7∙0,77=3,14∙30.0 3698=3.14∙0.33316=1.046≈1.1 м

сонда:

q0 L 1696,36 1,3
P = = = 2004,78
a 1,1
р0 - қада зпюрінің ең үлкен ординатасын мына формуламен анықтауға болады:
q0 Lp
р0 = , мұнда:
a
Lp - 1,05 Lсв тең, есептік аралық [ м ], мұнда Lсв - қадалар арасындағы ара қашықтық [ м ]
1696,36 0,84
р0 = = 1295,4
1,1

Моп және Мпр есептік иілу моменті келесі формуламен анықталады:

q0 L2p 1696,36 0,842
Моп = - = - = - 99,74 кНм2
12 12

q0 L2p 1696,36 0,842
Мпр = = = 49,87 кНм2
24 24

Қада шетіндегі ростверктің көлденең кесетін күшін келесі формуламен анықтайды:
q0 Lp 1696,36 0,84
Q = = = 712,47 кН , мұнда:
2 2
q0 - ғимарат роствергінің төменгі деңгейіндегі тең таралған жүктеме, [ kHм ]
Lp - есептік аралық [ м ]
Бетонның беріктік қасиетін анықтайық.
Rв - В-20 класты бетонның кедергісін есептеу,
Rв = 11,5 МПа.
Қалыпты қиманың бойлық оське қатынасты ростверктің беріктік есебі.
Бойлық арматура ҚНжЕ 2.03.01 - 94 п.3.18.
Еселеуішті есептейміз m:

M
m = , мұнда:
Rb b h20

М - аралық моменті.
b - тіктөртбұрыш қиманың ені [ м ]
h0 - жұмыстық биіктігі [ м ],
h0 = 600 - 50 = 550 мм.

49,87 106
m = = 0,01
11,5 103 1,5 0,552

m = 0,01 тең болғанда = 0,977 болады, сонда созылған арматураның қажетті ауданын келесі формуламен анықтаймыз:
M
As = , мұнда:
Rs h0

М - аралық моменті
Rs - арматураның есептік кедергісі
49,87 106
As = = 254 мм2
365 0,977 0,55

А -III 87 мм (As = 308 мм[2]) класты арматураны қабылдаймыз. Себебі арматура диаметрі 10 мм кем, онда 12 мм арматураны құрылымды қабылдаймыз, мұнда As = 905 мм2.
Тіреу қимасы:
Тіреудегі момент - 99,74 кНм тең
Жұмыстық биіктігі h0 = 600 - 50 = 550 мм

m еселеуішін есептейміз:

αm=МRs∙b∙h02=99.74∙10611,5 103 1,5 0,55=0.019

= 0,99 табамыз, созылған арматураның керекті ауданын келесі формуламен анықтаймыз, А - III класты арматура, Rs = 360 МПа, қабылдап табамыз:

As=МRs∙η∙h0=99.74∙106363∙0.99∙550=5 01.85 мм2

А - III, 810 мм (As = 628 мм2) арматураның стерженін қабылдаймыз.

2.2.1 Көлденең стерженнің есебі

Жантаю қимасы арқылы жүргізіледі. Көлденең стержендердің диаметрін дәнекерлеу шартынан береді, көлденең стержень мен бойлық стерженнің диаметрі (14) қатынаста болу керек, сондықтан көлденең стерженді 4 мм тең деп қабылдаймыз, А - I класты арматура S = 310мм қадамды қабылдаймыз.

2.2.2 Қысымға есептеу

Үлкен ауданда біркелкі таралған,күш әсерінен құрылымды қысымға есептеу, мына шарттан шығуы керек:
F Rbt Um h0
F - қысымды күш
- 1 тең, еселеуіш
Um - қысым түсіргендегі, үстіңгі және астыңғы пирамида табанының, орта арифметикалық периметрінің мәні.
Um анықтағанда, пирамиданың бүйір бетіне қысым түсіріледі, ал бүйір қырлары 450 градуспен горизонталь жантайған. Пирамида шегінде хомутқа қысым түсіруді орнатқанда, есептеу мына шарт бойынша жүргізілуі керек:
F = Fd + 0,8 Fsw = 1696,36 + 0,8 6,615 =1701,65
Fd = F
Fsw көлденең күштердің қосындысы ретінде анықталады:
Fsw = Rsw Asw , мұнда:
Rsw - арматураның есептік кедергісі, А-1 класты арматураға сәйкес келетін мәнінен аспауы қажет.Көлденең арматураның мәнін есепке алғанда Fsw мәні 0,5 :: Fb кем болмауы керек.
Asw - арматура хомуты көлденең қимасының ауданы, 12,6 мм2 тең

Fsw = 3 175 103 0,0000126 = 6,615

F 1 0,9 2 0,55 = 990 кН = Р
F = 1696,36 › Р = 990 кН, қысымға есептеу шартын қанағаттандырады.

2.3 Ішкі қабырғалар үшін қадалы іргетастың темірбетонды ленталық ростверктің есебі

Екі қатар оналасқан, темірбетонды қадаға тірелетін, ғимараттың кірпіш қабырғаларының астындағы ростверктер, эксплуатациондық және құрылыс барысында пайда болатын жүктемелерге есептелуі қажет. Ростверктің эксплуатациондық жүктеме есебін ең улкен ординаталы үшбұрыш түрінде таралатын жүктеме ретінде қаралуы керек, бұны мына формуламен анықтайды:
q0 L
P = , мұнда:
a

L - қатар немесе қатарлар бойы қада осьтері арасындағы ара қашықтық, [ м ]
q0 - ғимарат роствергінің төменгі деңгейіндегі тең таралған жүктеме, [ kHм ]
а - жүктеме эпюрінің жарты табанының жүктемесі [ м ], мына формула бойынша анықтаймыз:
______
3 Ep Ip
a = 3,14 , мұнда:
Ek bk

Ер - ростверк бетонының серпімділік модулі [ МПа].
Ip - ростверк қимасының момент инерциясы.
Ек - ростверк үстіндегі бетон блогының серпімділік модулі.
bk - ростверкке тірелетін, қабырға блогының ені.

bр h[3]р 1,5 0,6[3]
Ip = = = 0,027 м[4]
12
bp - ростверк ені, 1,5 м тең
hp - ростверк биіктігі, 0,6 м тең

шыққан мәндерді алдыңғы формулаға қоямыз:

__________
3 2,7 0,027 3_______
a =3,14 = 3,14 0,045 =3,14 0,35569 = 1,046 1,1 м
2,7 0,60

сонда:
q0 L 633,4 1,3
P = = = 748,56
a 1,1

р0 - қада зпюрінің ең үлкен ординатасын мына формуламен анықтауға болады:
q0 Lp
р0 = , мұнда:
a
Lp - 1,05 Lсв тең , есептік аралық [ м ], мұнда Lсв - қадалар арасындағы ара қашықтық [ м ]

633,4 0,84
р0 = = 483,68
1,1
Моп және Мпр есептік иілу моменті келесі формуламен анықталады:
q0 L2p 633,4 0,842
Моп = - = - = - 37,0 кНм2
12 12

q0 L2p 633,4 0,842
Мпр = = = 19,0 кНм2
24 24

Қада шетіндегі ростверктің көлденең кесетін күшін келесі формуламен анықтайды:
q0 Lp 633,4 084
Q = = = 266,02 кН , мұнда:
2 2
q0 - ғимарат роствергінің төменгі деңгейіндегі тең таралған жүктеме,[ kHм ]
Lp - есептік аралық [ м ]
Бетонның беріктік қасиетін анықтайық.
Rв - В-20 класты бетонның кедергісін есептеу,
Rв = 11,5 МПа.
Қалыпты қиманың бойлық оське қатынасты ростверктің беріктік есебі.
Бойлық арматура ҚНжЕ 2.03.01 - 94 п.3.18.
Еселеуішті есептейміз m:

αm=МRs∙b∙h02
мұнда:
М - аралық моменті.
b - тіктөртбұрыш қиманың ені [ м ]
h0 - жұмыстық биіктігі [ м ],
h0 = 600 - 50 = 550 мм.

αm=19.0∙10611.5∙103 ∙1.5∙0.552=0.01

m = 0,01 тең болғанда = 0,995 болады, сонда созылған арматураның қажетті ауданын келесі формуламен анықтаймыз:

As=МRs∙η∙h0

мұнда:
М - аралық моменті
Rs - арматураның есептік кедергісі

As=19∙106363∙0.995∙0.55=117.5 мм2

А -III 87 мм (As = 308 мм[2]) класты арматураны қабылдаймыз. Себебі арматура диаметрі 10 мм кем, онда 12 мм арматураны құрылымды қабылдаймыз, мұнда As = 905 мм2.

Тіреу қимасы:
Тіреудегі момент - 37,0 кНм тең
Жұмыстық биіктігі ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Көп қаббатты тұрғын үй салу туралы
Бір қабатты тұрғын үй
«9-қабатты офистік ғймарат» тақырыбына арналған дипломдық жобаның есептеу-конструкциялық бөлімі
Демалыс сауық орнын салу
Бір қабатты ғимарат
«Жүккөтергіш конструкцияларды және Көп қуысты аражабын плитаны есептеу»
Жобаланатын ғимараттың конструкциялық схемалары
Азаматтық ғимараттардың сәулеті
Тас қалауларының түрлері
Аралық қабырға биіктігі
Пәндер
