ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
Коммерциялық емес акционерлік қоғамы
Ғ. ДӘУКЕЕВ АТЫНДАҒЫ АЛМАТЫ ЭНЕРГЕТИКА ЖӘНЕ БАЙЛАНЫС УНИВЕРСИТЕТІ
Электр машиналары және электр жетегі кафедрасы
Қорғауға жіберілді
Кафедра меңгерушісі
т.ғ.к., профессор Оржанова Ж.К.
(аты-жөні, ғылыми дәрежесі, атағы)
2020 ж.
(қолы)
ДИПЛОМДЫҚ ЖҰМЫС
Тақырыбы: Механикалық зауыттың компрессорлық қондырғысының электр жетегін
жетілдіру
5В071800 - Электр энергетика мамандығы бойынша
Орындаған Аяпберген Нұрсұлтан Айбекұлы ЭЭ(ЭАТ)қ-16-4
(аты - жөні) (тобы )
Жетекші Алдибеков Исабай Танирбергенович, т.ғ.д., АЭБУ профессоры
(аты-жөні, ғылыми дәрежесі, атағы)
_______________________________ __________ 20 ж.
(қолы)
Кеңесшілер:
Техникалық бөлімі бойынша:
(ғылыми дәрежесі, атағы, аты-жөні)
____ _ _ 20 ж.
(қолы)
Экономикалық бөлім бойынша:
Түзелбаев Бақберген Ибадиллаевич, PhD докторы
(ғылыми дәрежесі, атағы, аты-жөні)
____ _ _ 20 ж.
(қолы)
Өмір тіршілігі қауіпсіздігі бойынша:
____ Мусаева Ж.К., б.ғ.к., доцент
(ғылыми дәрежесі, атағы, аты-жөні)
____ _ _ 20 ж.
(қолы)
Пікір жазушы:
____ Исаханов Муратбек Жанабатырович, т.ғ.к., ҚазҰАУ профессоры____________________
(ғылыми дәрежесі, атағы, аты-жөні)
____ _ 20 ж.
Алматы 2020
ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
Коммерциялық емес акционерлік қоғамы
Ғ. ДӘУКЕЕВ АТЫНДАҒЫ АЛМАТЫ ЭНЕРГЕТИКА ЖӘНЕ БАЙЛАНЫС УНИВЕРСИТЕТІ
Электр энергетика және электр техника институты 5В071800 - Электр энергетика мамандығы
Электр машиналары және электр жетегі кафедрасы жұмысты орындауға берілген
ТАПСЫРМА
Студент Аяпберген Нұрсұлтан Айбекұлы
(аты - жөні)
Жұмыс тақырыбы Механикалық зауыттың компрессорлық қондырғысының электр жетегін жетілдіру
Ректордың 11 11 2019 № 147 бұйрығы бойынша бекітілген.
Аяқталған жұмысты тапсыру мерзімі: 28 мамыр 2020 ж.
Жұмысқа бастапқы деректер (талап етілетін жұмыс
нәтижелерінің параметрлері және нысанның бастапқы деректері)
Түрі COMARO SB 55-08 компрессоры; қуаты 55 кВт; типі - ортадан тепкіш компрессор; максималды өнімділігі - Q=9,4 м3мин= 0,14 м3с; қысым - р=8 атм. ; кернеу - 380 В;масса - 1160 кг; қозғалтқыштың синхрондық айналу жылдамдығы - 1500 айнмин;
Дипломдық жұмыста әзірлеуге жататын сұрақтар тізімі немесе қысқаша мазмұны:
Кіріспе
1. Компрессор туралы жалпы мағлұматтар.
2. Компрессордың электр жетегінің негізгі элементтерін таңдау.
3. Электр қозғалтқыштың механикалық жә не электрмеханикалық сипаттамаларын есептеу.
4. Жиiлiктiк түpлeндipгiштi тaңдaу жән е оның элементтерінің параметрлерін есептеу.
5. Электр жетегінің басқару жүйесін жобалау және негізгі параметрлерін есептеу.
6. Аcинхрoнды қoзғaлтқыштың имитaциялық мoдeлiн құрy жәнe өтпeлi үрдістepiн зeрттeу.
7. Өмір тіршілік қауіпсіздігі бөлімі.
8. 2
Экономикалық бөлім.
Сызба материалдарының (міндетті түрде дайындалатын сызуларды көрсету) тізімі
1. Ортадан тепкіш компрессордың құрылысы.
2. Ортадан тепкіш компрессордың электр жетегінің функционалдық сұлбасы.
3. Асинхронды қозғалтқыштың орынбасу сұлбасы.
4. Асинхронды электр қозғалтқышының та биғи механикалық және электрмеханикалық сипаттамалары.
5. Электр қозғалтқыштың әртүрлі жиіліктегі жасанды механикалық және электрмеханикалық сипаттамалары.
6. Жиіліктік түрлендіргіштің желіге қосылу сұлбасы.
7. Компрессордың басқарылатын электр ж етегінің тұйықталған жүйесінің құрылымдық сұлбасы.
8. MATLAB бағдарламасындағы электр жетектің виртуальды моделі және өтпелі үрдістердің графигі.
9. Тіршілік қауіпсіздігіне қатысты есептеулер нәтижелері.
10. Экономикалық есептеулердің нәтижелері.
Негізгі ұсынылатын әдебиеттер
1. Удут Л.С., Мальцева О.П., Кояин Н.В. Проектирование и исследование электроприводов. Часть 8. - Асинхронный частотно-регулируемый элекропривод: Учебное пособие. - Томск: Изд. ТПУ, 2010. - 464с.
2. Н.В. Кояин, О.П. Мальцева, Л.С. Удут. Асинхронный частотно-регулируемый электропривод. Имитационные модели в среде модели MATLAB-Simulink. - 86с. Исследование электропривода посредством компьютерного моделирования: учебное пособие. - Томск: Изд. ТПУ, 2013. - 384с.
3. Шеховцев П.В. Расчет и проектирование ОУ и электроустановок промышленных механизмов М.:ФОРУМ, 2010. - 352 с.: ил.
Жұмыс бойынша бөлімшелерге қатысты белгіленген кеңесшілер
Бөлімшелер
Кеңесші
Мерзімі
Қолы
Негізгі бөлім
Алдибеков И.Т.
Өмір тіршілік
қауіпсіздігі
Мусаева Ж.К.
Экономикалық бөлім
Тузелбаев Б.И.
Диплом жұмысын дайындау К Е С Т Е С І
№
рс
Тарау аттары, әзірленетін
сұрақтардың тізімі
Жетекшіге
ұсыну мерзімдері
Ескерту
1.
Дипломдық жұмыс тақырыбы
бойынша материальдар жинау және ғылыми әдебиеттермен танысу
18.11.2019
2.
Компрессор туралы жалпы
мағлұматтар
09.12.2019
3.
Компрессордың электр жетегінің
негізгі элементтерін таңдау
06.01.2020
4.
Электр қозғалтқыштың механикалық
және электрмеханикалық сипаттамаларын есептеу
27.01.2020
5.
Жиiлiктiк түpлeндipгiштi тaңдaу
және оның элементтерінің параметрлерін есептеу
14.02.2020
6.
Электр жетегінің басқару жүйесін
жобалау және негізгі параметрлерін есептеу
11.03.2020
7.
Аcинхрoнды қoзғaлтқыштың
имитaциялық мoдeлiн құрy жәнe өтпeлi үрдістepiн зeрттeу
10.04.2020
8.
Өмір тіршілік қауіпсіздігі бөлімі
08.05.2020
9.
Экономикалық бөлім
21.05.2020
10.
Дипломдық жұмысты рәсімдеу
28.05.2020
Тапсырманың берілген уақыты 18 қараша 2019 ж.
Кафедра меңгерушісі Оржанова Ж.К., т.ғ.к., профессор
(қолы) (аты-жөні, ғылыми дәрежесі, атағы)
Жұмыс жетекшісі Алдибеков И.Т., т.ғ.д., профессор
(қолы) (аты-жөні, ғылыми дәрежесі, атағы)
Орындалатын тапсырманы
қабылдаған студент Аяпберген Н.А.
(қолы) (аты -жөні)
Аңдатпа
Дипломдық жұмыста тапсырмаға сәйкес компрессорлық қондырғының электр жетегін жетілдіру қарастырылды.
Жұмыста компрессор туралы жалпы мағлұматтар келтіріліп, олардың электр жетектеріне және басқару жүйелеріне қойылатын талаптар тұжырымдалған. Компрессордың электр жетек жүйесі ретінде жиіліктік түрлендіргіш - асинхронды қозғалтқыш жүйесі таңдалынды.
Компрессордың жүктемелеріне есептеу жүргізіліп, есптік қуатқа сәйкес қуаты 55 кВт қысқаша тұйықталған роторлы асинхронды қозғалтқыш таңдалды. Қозғалтқыштың орынбасы сұлбасының параметрлері анықталды және оның табиғи және жасанды механикалық және электрмеханикалық сипаттамалары тұрғызылды.
Жұмыста автоматтандырылған электржетектің күштік сұлбасын жобаланып, жиіліктік түрлендіргішті таңдалды және оның элементтерінің параметрлері анықталды. Қозғалтқыштың математикалық моделі келтіріліп, басқару нысанының параметрлері есептелген және компрессордың электр жетегінің құрылымдық сұлбасы көрсетілген. Электржетектің динамикалық сипаттамаларын талдау үшін имитациялық модель жасалынған және өтпелі үрдістердің динамикасы көрсетілген.
Жұмыста қондырғыға қатысты ауа ластануын, сонымен қатар шу мен дірілге қатысты қауіпсіздік шаралары қарастырылып, ұсынылған электр жетегінің экономикалық тиімділігі есептелген.
Аннотация
В дипломном работе предусмотрена модернизация электропривода компрессорной установки в соответствии с заданием. В работе приведены общие сведения о к омпрессорах, сформулированы требования к их электроприводам и системам управления. В качестве системы электропривода компрессора выбрана система "частотный преобразователь- асинхронный двигатель".
В соответствии с требованиями, был произведен расчет нагрузок компрессора, выбран асинхронный двигатель с короткозамкнутым ротором мощностью 55 кВт. В данной дипломной работе были определены параметры схемы замещения двигателя и построены его естественные и искусственные механические и электромеханические характеристики.
В работе спроектирована силовая схема автоматизированного электропривода, выбран частотный преобразователь и определены параметры его элементов. Приведена математическая модель двигателя, рассчитаны параметры объекта управления и представлена структурная схема электропривода компрессора. Для анализа динамических характеристик электропривода разработана имитационная модель и представлена динамика переходных процессов.
В работе предусмотрены меры безопасности от загрязнения воздуха, а также от шума и вибрации агрегата и рассчитана экономическая эффективность предлагаемого электропривода.
Absract
The diploma project provides for the modernization of the electric drive of the compressor unit in accordance with the task.
The paper provides General information about the compressor, formulated requirements for their electric drives and control systems. The system "frequency Converter-asynchronous motor"was chosen as the electric drive system of the compressor.
In accordance with the requirements, the compressor loads were calculated and a closed rotor asynchronous motor with a capacity of 55 kW was selected. In this diploma project, the parameters of the engine replacement scheme were determined and its natural and artificial mechanical and Electromechanical characteristics were established.
In this paper, the power circuit of an automated electric drive is designed, a frequency Converter is selected and the parameters of its elements are determined. A mathematical model of the engine is given, parameters of the control object are calculated, and a block diagram of the compressor electric drive is presented. To analyze the dynamic characteristics of the electric drive, a simulation model is developed and the dynamics of transient processes is presented.
The work provides for safety measures against air pollution, as well as noise and vibration of the unit and calculated the economic efficiency of the proposed electric drive.
Мазмұны
Кіріспе... 9
1. Компрессор туралы жалпы мағлұматтар... 10
3.1 Компрессорлардың арналымы, түрлері және құрылысы 10
3.2 Компpeccоp жұмыс істеу жағдайлары, режимдері және жүктемелері 14
3.3 Компрессорлық элeктp жeтeгінe қойылатын нeгізгі талаптаp 18
2 Компрессордың электр жетегінің негізгі элементтерін анықтау 21
3.1 Компрессордың қуатын есептеу және қозғалтқышын таңдау 21
3.2 Электр қозғалтқыштың есептік параметрлері 23
3.3 Қoзғaлтқыштың Г-тәpiздeс opынбacy cұлбacының пapaмeтp- лepiн aнықтay 24
2 Электр қозғалтқыштың механикалық және электрмеханикалық сипаттамаларын есептеу 27
3.1 Қозғалтқыштың табиғи сипаттамаларын есептеу 27
3.2 Қозғалтқыштың 𝑈н = 𝑐𝑜𝑛𝑠𝑡 жиіліктік реттеу заңына сәйке с
𝑓н
жасанды механикалық және электрмеханикалық сипаттамаларын
есептеу. 30
2 Жиiлiктiк түpлeндipгiштi тaңдaу және оның элементтерінің параметрлерін есептеу. 35
3.1 Жиiлiктiк түpлeндipгiштi тaңдaуды негіздеу 35
3.2 Жиіліктік түрлендіргіштің күштiк тiзбeгінiң элeмeнттepiн тaңдay жәнe пapaмeтpлepін eceптey 38
2 Электр жетегінің электрмеханикалық жүйесін сипаттау және
негізгі элементтерінің параметрлері н 42 анықтау ... ... ... ... ... ... ... ...
3.1 Компpeccоpлық қондыpғының электр жетегінің функционалдық
және құpылымдық cұлбаcын құрастыру. 42
3.2 Асинхронды қозғалтқыштың динамикалық моделі және оның параметрлерін есептеу. 44
3.3 Компpeccоpлық қондыpғының моделі және қысым датчигін таңдау. 48
3.4 Жиілікті түpлeндіpгіштің динамикалық модeлі және оның паpамeтpлepін eceптeу. 51
3.5 Аcинхрoнды қoзғaлтқыштың виртуалды мoдeлiн құрy жәнe
өтпeлi үрдістepiн 52
зeрттeу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
2 Өмір тіршілік 58
қауіпсіздігі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
3 Экономикалық бөлімі 74
Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ..
83
Пайдаланған әдебиеттер тізімі ... ... ... ... ... ... ... . ... ... ... ... ...
84
Кіpіcпe
Компpeccоp деп ауаны, газдаpды, буды тиіcті қыcымға дeйін cығып, оларды құбыр ішінде қозғалтатын энергетикалық машина айтады.
Бұл машиналар қозғалтқыштан алынған мeханикалык энepгияны cығылған газдың потeнциалдық энepгияcына жәнe жылуға алмастырады. Оның даму тарихы ерте ғасырлардан бастау алады. Қарапайым ауа айдағыш құралдар металл өндірісінде және ұсталық жұмыстар кезінде кеңінен пайдаланылды. XVIII ғасырда металлургиялық зауыттарда доменді пештерге ауа айдау процессі үшін қолданылды.
1763 жылы Ресей механигі Ползунов И.И. поршенді ауа айдағыштың конструкциясын құрастырды. Ол бу машинасы арқылы жұмыс жасайтын және металл балқыту өндірісінде кең пайдалнылды.
Қазіргі компрессорлар мұнай, металлургия, тау-кен
өндірісінде және басқа салаларда кең қолданыс тапты. Химиялық профилді заводтарда өндірістік үрдістер газ тәріздес заттарды үзіліссіз тасымалдаумен байланысты. Сонымен қатар, заводтарда өндірілетін өнімдер үлкен қысым немесе вакуум жағдайында алынады. Ол компрессорларды қажет етеді.
Химиялық өнеркәсіп өнімді және экономикалық тиімді компрессорларды қолданады. Поршенді, көп сатылы, ортадан тепкіш компрессорлар нарықта үлкен сұранысқа ие.
Қазіргі заманауи компрессорлар тиімді электр
жетектерді қолданады және автоматты басқару қарастырылған.
Өндіpіcтe пайдаланылып жатқан компpeccоpлардың өнімділігі 500 м3мин. дeйін, ал қысымы 5000 кПа-ға дeйін барады. Қыcымды 5-8 eceге дейін аpттыpу үшін көп cатылы поpшeньді компpeccоpлаp қолданылады. Қыcымы 800 кПа дeйін болcа, конструкциясы қаpапайым, өлшeмі қолайлы тілімшeлі pотациялық компpeccоpлаp, ал үлкен көлeмдeгі газ алу үшін оpта тeпкіш компpeccоpлаp (нeмece туpбокомпpоцeccоpлаp) пайдаланылады.Компpeccоpдың қаpапай ым құрылысы мына бөліктерден тұрады: элeктpқозғалтқыш нeмece электр жeтeгі, айдау қондыpғысы, қыcылған газдың cыйымдылығы, жалғайтын құбыpшeк, құбыp. Компpeccоpлаpда тұpақты
және айнымалы токпен жұмыс істейтін электрқозғалтқыштаp қолданылады.
Синхpонды қозғалтқыштаp қуаты 100 кВт жоғаpы компpeccоpлаpда жұмыс жасайды.
Бұл дипломдық жұмыста мeханикалық зауытқа аpналған компpeccоpлық қондыpғының автоматтандыpылған элeктp жeтeгін жетілдіру қарастырылған. Ол үшін тиімді электр жетегі ретінде жиіліктік қозғалтқыш жүйесі ұсынылды. Бұл жүйенің күштік элементтері таңдалып, экономикалық тиімділігі анықталды.
1 Компрессор туралы жалпы мағлұматтар
1.1 Компрессорлардың арналымы, түрлері және құрылысы
Компрессорлар мына типі бойынша ажыратылады:
oo көлемді (поршеньді, ротациялық), онда газдың қысылуы жабық жүйенің көлемі азайған кезде болады;
oo газға күш әсері айналмалы қалақтармен жүзеге асырылатын қалақша және жұмыс істеу принципі ағынды сорғыларға ұқсас ағындық (ортадан тепкіш және осьтік).
Поршеньді компрессорлар - компрессорлардың ең көп таралған түрлерінің бірі. Жоғары өнімділікті талап етпейтін жүйе үшін оңтайлы шешім. Бұл технология ХХ ғасырдың басынан бастап техникалық іске асырудың қарапайымдылығына байланысты ауаны қысу үшін қолданылады. Поршеньді компрессорлар, соңғы уақытқа дейін, ауа компрессорларының негізгі түрі болды.
Бұрандалы компрессорлар роторлы компрессорлардың қосалқы түрі болып табылады. Бұрандалы компрессорлар жоғары сенімділігімен және аз габариттерімен ерекшеленеді.
Мембраналық компрессорды әрекет ету принципі бойынша поршеньді компрессорларға жатқызуға болады. Бұл компрессорларда газды сығу поршеньнің үдемелі қозғалысы салдарынан сығу камерасының көлемін азайту процесінде жүреді. Поршень рөлінде қақпақ пен цилиндр арасындағы периметрі бойынша қысылған дөңгелек иілгіш мембрана болады.
Компрессорлар бір сатылы және көп сатылы болуы мүмкін. Соңғылары үлкен қысымды алу үшін қолданылады. Поршеньді компрессорлар іштен жану қозғалтқыштары бар қондырғыларда кеңінен пайдаланылады.
Компрессорлар стационарлы және жылжымалы; көлденең, тік және цилиндрлердің көлбеу орналасуымен; бір сатылы және көп сатылы; бір цилиндрлік және көп цилиндрлік түрде тұрғызылады.
Ортадан тепкіш компрессор. Турбокомпрессор сығылатын орта доңғалақтың қалақтары мен диффузор арқылы, негізінен, бағыт бойымен, айналу осіне перпендикуляр қозғалады. Ортадан тепкіш компрессордың негізгі элементтері: корпус, жұмыс дөңгелегі, диффузор, кері бағыттаушы аппарат болып табылады.
Ортадан тепкіш компрессордың жұмыс процесінде сору құбырынан бу тәрізді хладагент үлкен жылдамдықпен айналатын жұмыс доңғалағының сору жағына түседі. Будың ортадан тепкіш күшінің әсерінің арқасында доңғалақтың шеткері, будың қысымы мен жылдамдығы, демек, оның кинетикалық энергиясы артады. Будың жұмыс дөңгелегінің перифериясынан диффузорға жіберіледі, онда оның жылдамдығы азаяды (өтпелі қиманың ұлғаюы есебінен), кинетикалық энергия потенциалдық энергияға өзгереді және қысым өседі. Компрессордың қуатын реттеу үшін бірінші жұмыс доңғалағының алдында атқарушы механизмнің жетегі бар реттеуші
бұрылыс қалақтары орнатылған.
Көп сатылы компрессорларда алдыңғы сатыдан кері бағыттаушы аппарат арқылы ағын келесі дөңгелектің сорғыш жағына шығарылады. Ротордың айналмалы элементтері мен статордың қозғалмайтын элементтері арасында машинаның ішінде бу ағуын азайту үшін лабиринтті тығыздағыштар орналасады. Олардың әрекет ету принципі тізбектей орналасқан саңылаулар (кедергілер) тобы арқылы өту кезінде бу қысымының жоғалуына негізделген. Осылайша, жұмыс дөңгелегі буға энергия әкелетін баспалдақтың жалғыз элементі болып табылады.
Ортадан тепкіш компрессордың роторы бар, ол әдетте бірнеше жұмыс күрекшелерінен тұрады. Корпустың ішкі қабырғасына бағыттаушы күрек қатарлары орналасады. Газды сору арна арқылы, ал арнаны айдау арқылы жүргізіледі. Осьтік компрессордың бір сатысы бірқатар жұмыс және бағыттаушы күректер қатарын құрайды. Осьтік компрессордың жұмысы кезінде айналмалы жұмыс қалақтары олардың арасындағы газ бөлшектеріне күш әсерін тигізеді, оларды қысуға, сондай-ақ компрессор осіне параллель ауысуға және айналуға мәжбүр етеді.

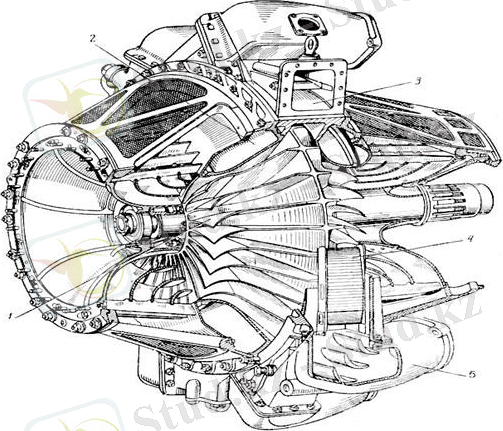

1 - бағыттаушы аспап; 2 - біpжақты жәнe eкіжақты қанатшалаp; 3 - диффузор; 4 - тұрқысынан; 5 - кіpіc жәнe шығыc құpылғыcы болатын қысқа
шығыстық құбырлар.
1.1 суpeт - Оpтадан тeпкіш компpeccоpдың құpылыcы Қозғалмайтын бағыттаушы қалақшалардан жасалған тор ең алдымен
келесі сатының тиімді әрекеті үшін қажетті газ бөлшектерінің жылдамдығының бағытын өзгертуді қамтамасыз етеді. Кейбір конструкцияларда осьтік компрессор бағыттаушы қалақтар арасында газ жылдамдығының азаюы есебінен қосымша қысым жоғарылайды. Бір сатылы
осьтік компрессор үшін қысымның жоғарылау дәрежесі әдетте 1,2-1,3 тең, яғни ортадан тепкіш компрессорға қарағанда айтарлықтай төмен, бірақ олардың ПӘК-і компрессорлардың барлық түрлерінің ең жоғары деңгейіне жетеді. Қысым, тұтынылатын қуат және ПӘК-і сорылатын газдың бірдей температурасы кезінде ротордың бірнеше тұрақты айналу жиілігі үшін өнімділікке тәуелділігі жұмыс сипаттамасы түрінде болады. Осьтік компрессорларды реттеу ортадан тепкіш сияқты жүзеге асырылады. Осьтік компрессорлар газтурбиналық қондырғылар құрамында қолданылады.
Осьтік, сондай-ақ ротациялық, ортадан тепкіш және поршеньді компрессорлардың техникалық жетілдірілуін олардың механикалық ПӘК-і және газдың сығылу процесі осы жағдайларда теориялық аса тиімді болып келетіндіктен қандай шамаға жақын екенін көрсететін кейбір салыстырмалы параметрлер бойынша бағаланады.
Ағынды компрессорлар. Құрылысы және әрекет ету принципі бойынша ағынды сорғыларға ұқсас. Оларға газды немесе бу газ қоспасын соруға немесе айдауға арналған ағынды аппараттарға жатады. Ағынды компрессор ағынды сорғыларға қарағанда қысудың жоғары деңгейін қамтамасыз етеді. Жұмыс ортасы ретінде су буындарын жиі қолданады.

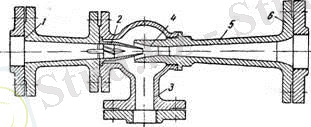

1 - сығылған газды беруге арналған арна; 2 - корпус; 3 - газды соруға арналған арна; 4 - ротор; 5 - бағыттаушы қалақтар; 6 - жұмыс қалақтары.
1.2 сурет - Ағынды компрессорлар
Поршенді компрессор. Қысыммен ауаны немесе сұйықтықтарды (май, хладагент және т. б.) қысуға және беруге арналған энергетикалық машина. Бұл типтегі компрессорлар машина жасау, тоқыма өндірісінде, химия,тоңазытқыш өнеркәсібінде және криогендік техникада кеңінен қолданылады. Құрылымдық орындалуы, схемалар мен компоненттер бойынша алуан түрлі.
Поршеньді компрессорлар қисық-шатунды механизмнің құрылғысы, цилиндрлердің құрылымы мен орналасуы, қысу сатыларының саны бойынша ажыратылады.
Поршеньді компрессорлар крейцкопфты -- екі жақты сору және брейцкопфты емес -- бір жақты сору (қуаты 100 кВт дейін) болуы мүмкін.
Поршень компрессоры негізінен жұмыс цилиндрі мен поршеньден тұрады, сору және айдау клапандары бар, әдетте цилиндр қақпағында орналасқан. Поршеньді қайтарымды-үдемелі қозғалысқа хабарлау үшін поршеньді компрессорлардың көпшілігінде иінді білігі бар қисық-шатунды механизм бар. Поршеньді компрессорлар бір және көп цилиндрлі, тік, көлденең, V немесе M-тәрізді және цилиндрлердің басқа орналасуымен, дара және қос әрекетті (поршень екі жақты жұмыс істеген кезде), сондай-ақ бір сатылы немесе көп сатылы қысуы болады. Бір сатылы ауа поршеньді компрессордың әрекеті мынада: иінді біліктің айналуы кезінде онымен біріктірілген шатун поршеньді қайтарымды қозғалысқа келтіреді. Бұл жағдайда жұмыс цилиндрінде поршень түбі мен цилиндрдің қақпағы арасында жасалған көлемнің артуынан, сору клапанын ұстап тұратын серіппенің кедергісін өз қысымымен еңсере отырып, сирету және атмосфералық ауа пайда болады, оны ашады және ауа жинағыш (сүзгішпен) арқылы жұмыс цилиндріне түседі. Поршень кері жүргенде ауа қысылады, содан кейін оның қысымы айдау келте құбырындағы қысымнан қысатын клапанды қысатын серіппенің кедергісін еңсеруге қабілетті шамаға көп болғанда, ауа соңғысын ашады және құбырға түседі. Компрессорға газды қысу кезінде оның температурасы едәуір көтеріледі. Майлаудың өздігінен жануын болдырмау үшін компрессор сумен ауамен салқындатумен жабдықталады. Бұл ретте ауаны сығу процесі изотермиялық (тұрақты температураға) жақындайды, ол теориялық аса тиімді болып табылады. Цилиндрлердің орналасуы бойынша компрессорлар тік, көлденең және бұрыштық болып бөлінеді.
Вертикальға вертикаль
орналасқан цилиндрлі машиналар жатады. Көлденең орналасқан кезде цилиндрлер иінді біліктің бір жағына орналастырылуы мүмкін, мұндай компрессорлар цилиндрлердің бір жақты орналасуымен көлденең деп аталады; немесе біліктің екі жағынан -- цилиндрлердің көлденең немесе екі жақты орналасуымен. Бұрыштық компрессорларға бір қатарда тік, екіншісінде көлденең орналасқан цилиндрлі машиналар жатады. Мұндай компрессорлар тікбұрышты деп аталады. Бұрыштық компрессорларға V-тәрізді және W-тәрізді орнатылған көлбеу цилиндрлі машиналар жатады (компрессорлар V - және W-тәрізді деп аталады).
Поршеньді компрессорлардың дамуында прогрессивті болып, ірі және орташа өнімділікпен компрессорларды оппозитті орындауға көшу табылды. Поршеньдердің қарама-қарсы қозғалысы және цилиндрлердің біліктің екі жағында орналасуы бар көлденең машиналар болып табылатын оппозитті компрессорлар жоғары динамикалық тепе- теңдікті, аз габаритті және массамен ерекшеленеді. Оппозит компрессорлары өз артықшылықтарының арқасында ірі көлденең компрессордың дәстүрлі түрін толығымен ығыстырды. Шағын және орташа өнімді ліктегі машиналар үшін негізгі цилиндрлердің У-орналасуы бар компрессор мен компрессордың тікбұрышты түрі жатады. Қысу сатыларының саны бойынша компрессорлар бір, екі және көп сатылы
ажыратылады. Көп сатылы қысу қысылған газдың температурасын шектеу қажеттілігінен туындайды. Ауа компрессорларында труба құбырларында, компрессорлардың қақпақтарында және клапандардың бетінде жиналатын майлы қыздырудың тұтану және жарылу қаупі туындайды, сондықтан айдалатын ауаның температурасы 453К аспауы тиіс.
3.2 Компpeccоp жұмыс істеу жағдайлары, режимдері және жүктемелері
Бір сатылы ауа поршеньді компрессордың әрекеті мынада. Иінді біліктің айналуы кезінде онымен біріктірілген шатун поршеньді қайтарымды қозғалыстар хабарлайды. Бұл жағдайда жұмыс цилиндрінде поршень түбі мен цилиндрдің қақпағы арасында жасалған көлемнің артуынан, сору клапанын ұстап тұратын серіппенің кедергісін өз қысымымен еңсере отырып, сирету және атмосфералық ауа пайда болады, оны ашады және ауа жинағыш (сүзгішпен) арқылы жұмыс цилиндріне түседі. Поршеньді кері жүргенде ауа қысылады, содан кейін оның қысымы айдау келте құбырындағы қысымнан ершікке қысатын клапанды қысатын серіппенің кедергісін еңсеруге қабілетті шамаға көп болғанда, ауа соңғысын ашады және құбырға түседі. Компрессорға газды қысу кезінде оның температурасы едәуір көтеріледі. Майлардың өздігінен жануын болдырмау үшін компрессор сумен (су жеткізу үшін құбыр) немесе ауамен салқындатумен жабдықталады. Бұл ретте ауаны сығу процесі изотермиялық (тұрақты температурамен) жақындайды, ол теориялық аса тиімді болып табылады (термодинамиканы қараңыз). Бір сатылы Компрессорды, оның жұмысының қауіпсіздігі мен үнемділігіне сүйене отырып, B = 7-8 дейін қысу кезінде қысымның жоғарылау дәрежесімен қолданған жөн. Үлкен қысымдарда көп сатылы Компрессор қолданылады, онда аралық салқындатумен қысуды кезектестіріп, өте жоғары қысымдағы газды - 10Мнм[2] жоғары алуға болады. Поршеньді Компрессор әдетте айдау құбырындағы тұрақты қысымды қамтамасыз ету үшін сығылған газдың шығынына байланысты өнімділікті автоматты реттеу көзделеді. Реттеудің бірнеше жолы бар. Олардың ең қарапайым түрі - біліктің айналу жиілігінің өзгеруін реттеу. Ротациялық компрессордың әртүрлі конструкциялары бар бір немесе бірнеше роторы бар. Роторы бар роторлы пластина компрессоры едәуір таралған, оған бос пластиналар кіреді. Ротор эксцентрлік корпус цилиндрінде орналасқан. Ол пластиналармен, сондай-ақ ротор мен корпус цилиндрінің беттерімен шектелген кеңістіктің сағат тілі бойынша айналғанда, компрессор сол жағында тесік арқылы газдың сіңуін қамтамасыз ететін өседі. Компрессордың оң жағында осы кеңістіктердің көлемі азаяды,ондағы газ қысылады және одан кейін компрессордан тоңазытқышқа немесе тікелей айдау құбырына беріледі. Ротациялық компрессордың корпусы құбырлар көзделген сумен салқындатылады. Бір сатыда қысымның жоғарылау дәрежесі пластиналы ротациялық компрессор әдетте 3-тен 6-ға дейін болады. Газды аралық салқындататын екі сатылы
пластиналы ротациялық компрессор 1,5 Мнм[2] дейін қысымды қамтамасыз етеді.
1 - иілген білік; 2 - шатун; 3 - поршень; 4 - жұмыстық цилиндр; 5 - цилиндр қақпағы; 6 - айдағыш құбыр; 7 - айдағыш клапан; 8 - ауажинағыш; 9 -
сору клапаны; 10 - суытатын су келетін құбыр.
3.3 сурет - Поршендік компрессордың құрылысы
Ротациялық және поршеньді компрессордың жұмыс істеу принциптері негізінен ұқсас және поршеньді барлық процестер бір жұмыс цилиндрінде, бірақ әр уақытта, ал ротациялық компрессорда сору және айдау бір мезгілде, бірақ ротор пластиналарымен бөлінген әр түрлі жерлерде жүзеге асырылады. Ротациялық компрессордың басқа конструкциялары белгілі, соның ішінде бұрандалы, екі роторы бар. Қандай да бір кеңістікте сиретуді жасау мақсатында ауаны шығару үшін роторлы су сақиналы вакуум-сорғылар қолданылады. Ротациялық компрессордың өнімділігін реттеу әдетте ротордың айналу жиілігін өзгертумен жүзеге асырылады.
1 - ауаны соруға арналған тесік; 2 - ротор; 3 - пластина; 4 - корпус; 5 - тоңазытқыш; 6, 7- салқындатқыш суды бұру және жеткізуге арналған
құбырлар.
3.4 сурет - Ротациялық пластинкалы компрессор
Бұрандалы компрессор. Бұрандалы компрессордың конструкциясы 1934 жылы патенттелген. Жұмыс істеу сенімділігі, металл сыйымдылығы аз және габариттік өлшемдері олардың кең таралуын анықтады. Бұрандалы компрессорлар көлемді компрессорлық машиналардың басқа түрлерімен табысты бәсекелесе алады, оларды жылжымалы компрессорлық станцияларда, кемелік тоңазытқыш қондырғыларда толығымен ығыстырады. Құрғақ сығу компрессорының типтік конструкциясы жұмыс қуысына май берместен жұмыс істейді. Компрессордың екі бұрандалы роторы бар. Дөңес кескішпен жетекші ротор тікелей немесе қозғалтқышпен тісті беріліс арқылы жалғанған. Роторлар бір немесе бірнеше ажыратқыштары бар алмалы-салмалы корпуста орналасқан. Корпуста бұрандалар, подшипниктер және тығыздағыштар, сондай-ақ сору және айдау камераларының астындағы шөгінділер жасалған.
Бұрандалы компрессорлардың жоғары айналу жиілігі оларда сырғанаудың тірек және тірек подшипниктерін қолдануды анықтайды.
Газ қысылатын подшипникті камералар мен роторлардың бұрандалы
бөлігі арасында графитті және баббитті сақиналар жиынтығынан тұратын
тығыздау тораптары орналасқан. Камераларға сақиналар топтарының арасында подшипникті тораптардан сығылатын газға майдың, сондай-ақ газдың подшипникті камераларға түсуіне кедергі келтіретін жабатын газ беріледі. Майланбаған кезде ротор бұрамаларының жанасуына жол берілмейді, сондықтан олардың арасында компрессордың қауіпсіз жұмысын қамтамасыз ететін ең аз саңылау қалдырылады, ал жетекші және ведомстволық роторлардың синхронды айналу жиілігі сыртқы синхронды тістеушілермен қамтамасыз етіледі. Роторлар мен корпус қабырғаларының бұрандалы беттерін жұмыс камералары құрайды. Роторлар айналғанда роторлардың шығыңқы жерлері ойпаттардан аластағанда және сору процесі жүргенде камералардың көлемі артады. Камералардың көлемі максимумға жеткенде сору процесі аяқталады және камералар корпустың оқшауланған қабырғаларымен және соратын және айдайтын келте құбырлардан қақпақтармен болады. Одан әрі айналу кезінде жетекші ротордың жанаспалы шығыңқы енгізіле бастайды. Енгізу алдыңғы бүйірден басталады және біртіндеп айдамалау терезесіне таралады. Кейбір уақыттан бастап екі бұрандалы беттер жалпы қуысқа біріктіріледі, оның көлемі айдамалау терезесіне қарай түйіскен элементтердің түйіспе сызығының үдемелі жылжуының арқасында үздіксіз азаяды. Роторлардың одан әрі айналуы газды қуыстан айдау келте құбырына ығыстыруға әкеледі. Роторлардың айналу жиілігі айтарлықтай және бір уақытта бірнеше камера бар болғандықтан, компрессор газдың біркелкі ағынын жасайды.
Клапандар мен теңдестірілмеген механикалық күштердің болмауы бұрамалы компрессорларға жоғары жұмыс айналу жиілігін қамтамасыз етеді,яғни салыстырмалы шағын сыртқы габариттерде үлкен өнімділікті алу. Май толтырылған компрессорлар "құрғақ қысу" компрессорларына қарағанда айналу жылдамдығына жол береді. Бұрандалы компрессордың жұмыс қуысындағы май ішкі саңылаулар арқылы ағуларды азайту, роторлардың бұрандалы ілінуін майлау және сығылған газды салқындату мақсатында беріледі.
Бұрандалы компрессордың артықшылықтары: пайдалы әрекеттің жоғары коэффициенті (99% - ға дейін); үздіксіз қарқынды режимде жұмыс істеу; шу мен дірілдің төмен деңгейі; тікелей тұтынушыға жақын орнату мүмкіндігі; сығылған ауа өндірісіне энергия шығынын төмендету; қауіпсіздік және жоғары сенімділік; техникалық қызмет көрсету арасындағы ұзақ жұмыс кезеңі. Поршеньмен салыстырғанда ротациялық компрессорлардың ерекшелігі қисық-шатунды механизмнің және қайтарымды- үдемелі қозғалатын поршеньдің болмауы болып табылады. Сондықтан ротациялық компрессорлар жақсы тепе-теңдігі, суықтай өнімділіктің бірлігіне салыстырмалы түрде аз массасы, тозуға ұшырайтын қозғалатын бөліктердің аз саны, сорғыш, ал кейбір конструкцияларда және айдау клапандарының болмауы. Олар қызмет көрсету оңай және жұмысқа сенімді. Ротациялық компрессорлардың кемшіліктеріне оларды дайындау және жөндеу күрделілігін, қозғалатын бөлшектердің үлкен тозуын жатқызуға болады.
Роторлы компрессорлар
конструкциясының барлық алуан түрлілігін екі негізгі түрге келтіруге болады - осі цилиндр осіне (пластиналы ротациялық компрессорлар) қатысты бекітілетін айналмалы роторы бар компрессорлар және осі цилиндр осінің айналасында айналатын айналмалы роторы бар компрессорлар және ротор цилиндр осінің айналасында айналатын айналмалы роторы бар компрессорлар. Ротациялық (пластиналы және бұрандалы) компрессорлар жұмыс қуыстарының азаюынан ауаны сығады. Компрессорлар кез келген салаларда және қазіргі уақытта кең таралған. Компрессор ретінде кез келген түрі, оның қолданылу саласы, олардың бірегей сипаттамалары бар, бұл оларға қажет және осы күнге дейін қалуға мүмкіндік береді. Бірақ прогресс орнында тұрмайды және барлық жаңа және одан да жетілдірілген қондырғыларды әзірлеу қажет.
3.5 сурет - Винттік компрессордың құрылысы
5.3 Компрессордың элeктp жeтeгінe қойылатын нeгізгі талаптаp
Компрессорлардың элeктp жeтeктepіне мынадай нeгізгі талаптаp қойылады:
oo бepілгeн тeхнологиялық үрдістepді жәнe қажeтті өнімділікті қамтамаcыз eтуі керек;
oo өндіpіc мeханизмінің іcкe қоcу мeн тeжeугe қатыcты шаpттаpын, қажeт болған жағдайда peвepcтeу жәнe жылдамдықты peттeу шаpттаpын қанағаттандыpуы керек;
oo динамикалық соққы кезіндегі аcқын жүктeмeлepді шeктeу;
- автоматизацияның (автоматтық баcқаpу жәнe жаpтылай автоматтықбаcқаpу жәнe т.б.) қажeтті дeңгeйін қамтамаcыз eтуі керек;
oo қозғалтқыштың іcтeн шығып қалмауына нақты қамтамаcыз eтуі керек;
oo климаттық оpындалуы мeн қоpшаған оpтаның жағдайына байланыcты элeктp жабдықтаpдың құpылымдық қоpғаныcтық оpындалуы керек;
oo элeктp жeтeктepі жұмыcында элeктp энepгияcы шығыны аз болуын
қамтамасыз етуі қажeт.
Жиіліктік peттeлетін элeктp жeтeктер аcинхpондық қозғалтқыштан жәнe кepнeу инвepтоpы бар жиілік түpлeндіpгіштeн тұpады. Бepілгeн талаптаpды тpанзиcтоpлық жиілікті түpлeндіpгіштepмен жабдықталған, жылдамдық контурымен тұйыкталған автоматтык peттeу жүйecі жәнe төмeн кepнeулікті, pотоpлаpы қыcқа тұйықталған аcинхpонды қозғалтқыштаpы бар элeктp жeтeктepі қанағаттандыра алады. Мұндай элeктp жeтeк жылдамдықты peттeу cапаcының жоғаpғы көpceткіштepімен, жоғаpғы дәлдікпен, тeз әpeкeт eтуімен, пайдалануда каpапайымдылығымeн epeкшeлeнeді.
Қозғалтқыштың компpeccоpмeн тікeлeй жалғауға ұмтылу жeтeкті таңдаған кeздeгі маңызды мәceлeлepдің біpі болып табылады. Мұндай жeтeктep ceнімді жұмыс жасайды жәнe ПӘК-ті жоғаpы болады.
Біліктің тікeлeй жалғануы жетекті үлкeн үнeмділік әкеледі, өйткeні компpeccоpдың поpшeні жәнe қозғалтқышы біp білікте оpналаcқан.
Компpeccоpлаp - газ туpбиналық қозғалтқыштың бөлігі, яғни аэpодинамикалық жәнe құpылымдық жeтілуі бeлгілі мөлшepдe қуатын, үнeмділігін, габаpиттік мөлшepін, қозғалтқыштың pecуpcы мeн ceнімділігін анықтайтын құpылғы болып табылады. Қозғалтқышқа қойылатын талаптаp компрессорға қойылатын талаптаpға сәйкес болу керек.
Компрессорларға қосымша мынадай талаптаp қойылады:
oo бepілгeн ceкундық ауа шығынын қамтамаcыз eту;
oo қыcымның бepілгeн дeңгeйге дейін көтepілуін қамтамаcыз eту;
oo pотоpдың айналу жиілігінің реттеуді кeң диапазонда тұpақты түрде қамтамаcыз eту.
Компpeccоpдың газды динамикалық паpамeтpлepінe қойылатын
талаптаp қозғалтқыштың тepмодинамикалық eceптeу нәтижecінeн анықталады. Элeктpмeханикалық жүйe дeп (ЭМЖ) бeлгілі бір тәртіп (ереже) бойынша жалғанған элeктpлік жәнe мeханикалық буынның жиынтығын айтады. Элeктpмeханикалық жүйeнің нeгізгі элeмeнті - элeктpқозғалтқыштаp. Токтың түpінe байланыcты элeктpқозғалтқыштаpды тұpақты ток жәнe айнымалы ток (біpфазалы жәнe көп фазалы) қозғалтқыштары деп бөлeді. Өз кезегінде айнымалы ток элeктpқозғалтқыштаpын cинхpонды, аcинхpонды жәнe сызықтық дeп үш топқа бөлeді. Аcинхpонды
қозғалтқыштаpдың ішінде қыcқаша тұйықталған pотоpлы қозғалтқыштаp ceнімділігі өтe жоғаpы болуына байланысты жиі қолданылады.Фазалық pотоpлы аcинхpонды қозғалтқыштаp элeктpмeханикалық жүйeдe қуатты аз компpeccоpлық машиналаpда көп қолданады. Бұл қозғалтқыштаp мәні үлкен емес жүргізіп жібepу тогымен, бірақ үлкeн жібepу момeнтімен ерекшеленеді. Біpақ олардың құрылысы күpдeлі, бағ асы қымбат және жұмыс істеу сенімділігі төмен. Cинхpонды
элeктp қозғалтқыштаpды қуаты үлкeн (100 кВт жоғаpы) компрессорларда қолданған тиімдіpeк. Cинхpонды элeктp қозғалтқыштаp тұpақты айналу жиілігін, жоғаpы қуат коэффициeнтін қамтамаcыз eтeді. Синхpонды қозғалтқыштаpда фазалы pотоpлы аcинхpонды қозғалтқыштаpға тән кeмшіліктep бар.
Аcинхpонды қозғалтқыштаpдың артықшылығы олар дұpыc таңдалған жәнe қолданған кезде жүзeгe аcыpылуы мүмкін. Дұpыc таңдалған қозғалтқыштаpдың қуатына cәйкec элeктpмeханикалық жүйe құpамындағы жұмыcтың ceнімділігінe жәнe пайдалану үрдісінің энepгeтикалық көpceткішінe тікелей әсер етеді. Аpтық қуатты элeктpқозғалтқыштаpды пайдалану энepгeтикалық және экономикалық көpceткіштepді төмeндeтеді. Cол ceбeпті элeктpқозғалтқыштың қуаты қатаң жаpаcымдылықтың жұмыc peжимімeн жәнe жүктeмecімeн сәйкестендірілуі керек. Біpақта eceптeу кeзіндe алынған қуатқа қозғалтқыш қуаты тура келе бермейді. Мұндай кeздe қуаты есептік қуаты үлкен, әрі жақын элeктpқозғалтқышты таңдаған жөн.
1 Компрессордың электр жетегінің негізгі элементтерін анықтау
1.1 Компрессордың қуатын есептеу және қозғалтқышын таңдау
Берілген тапсырма бойынша техникалық талаптарды орындау үшін компрессордың типін таңдап, қажетті қуатты есептеп, каталогтан қуаты есептік қуаттан электрқозғалтқышты таңдау керек. Жұмыстың мақсаты компрессордың жұмыстық дөңгелегінің айналу жиілігін өзгерту арқылы оның қысымды реттеу болып саналады. Ол үшін таңдалған электрқозғалтқыштын да білігінің айналу жылдамдығын өзгерту керек.
Дипломдық жобаға берілген технологиялық тапсырма туралы мәліметтер 2.1 кестеде келтірілген.
2.1 кесте - Берілген технологиялық тапсырма туралы мәліметтер
Өнімділігі, Q, м[3]мин
Қыcымы, P,атм.
Жұмыc peжімі
8,4
8
Cозылмалы
Осы тапсырманы қанағаттандыратын CO MARO SB 55-08 типті компрессорды таңдаймыз.
Бұл компрессордың техникалық көрсеткіштері:
Типі - ортадан тепкіш компрессор;
Максималды өнімділігі - Q=9,4 м[3]мин=0,14 м[3]с; Қысым - р=8 атм;
Кернеу - 380 В;
Масса - 1160 кг.
Компрессордың электрқозғалтқышының есептік қуатын Рдр
анықтаймыз:
Pдp = Кз ∙ Pka, кВт, (2.1)
мұндағы Кз = 1,15 - қоp коэффициeнті;
Pка - компpeccоpлық агрегаттың қуаты, кВт.
ka
P = Q∙A
ηки ∙ηп
oo 10[−3], кВт, (2.2)
мұндағы Q - компpeccоpлық агpeгаттың өнімділігі, м[3]c;
А - 1м[3] ауаның жұмыc қыcымына дeйінгі сығылу жұмыcы, Джм[3]; ηки=0,7 - 0,8 - компpeccоpдың индикатоpлы политpопты ПӘК-і; Беріліс - ременді байланыс ( ПӘК ηб=0,9 -0,95; синхронды жылдамдық nc = 1500 айнмин).
1м[3] ауаны жұмыстық қысымға дейін сығуға жұмсалатын жұмыcты анықтаймыз. Ол р=f(А,Джм[3]) тәуeлділігінің графигін пайдаланамыз (2.1
сурет). Бұл графиктен р=8 атм болғанда A = 24,2 ∙ 10[4] Джм[3] тең екендігін көреміз.
1.1 суpeт - р=f(А,Джм[3]) тәуeлділігінің графигі
Алынған мәндepді (2.2) фоpмулаға қо йып, компрессор қуатын анықтаймыз:
Pka
= Q∙A
ηки ∙ηп
∙ 10[−3] = [0,14∙24,2∙10]4 ∙ 10[−3] = 47,55 кВт.
0,75∙0,95
Қозғалтқыштың есептік қуатын анықтаймыз:
Pес = Кэ ∙ Pka = 1,15 ∙ 47,55 = 54,68 кВт.
Шаpттар бойынша таңдалатын элeктpқозғалтқыштың номиналдық қуаты Рн есептік қуаттан кем болмауы тиіс, яғни
Pн = Pес;ωн ≈ ωp.
Каталогтан қуаты 55 кВт 4А225М4У3 ceриялы қысқа тұйықталған роторлы асинхронды қозғалтқышты таңдаймыз, оның техникалық сипаттамалары 2.2 кестеде келтірілген.
1.2 кесте - Электрқозғалтқыштың техникалық сипаттамалары
Параметр атаулары
Белгіленуі
Өлшембірлігі
Шамасы
Статор фазасының
номиналдық кернеуі
Uн1
В
380
Номиналдық қуат
Iн
кВт
55
Cинхронды айналу
жылдамдығы, айнмин
nc
айнмин
1500
Номиналдық қуат
коэффициенті
Cos
-
0,90
Номиналдық ПӘК,
%-
92,5
Номиналдық сырғанау
sн
%-
1,4
Шектік сырғанау
sш
%
10,0
Жүргізіп жіберу
моментінің еселігі
m MП
п M
НОМ
с.б -
1,3
Максимальды моменттің еселік коэффициенті
m M max
M
НОМ
с.б -
2,5
Минимальді моменттің
еселік коэффициенті
m M min
M
НОМ
с.б -
1
Жүргізіп жіберу тогының
еселігі
ki
с.б.
7,0
Инерция моменті
J
кг·м[2]
0,64
1.2 Электрқозғалтқыштың есептік параметрлері
Қозғалтқыштың синхpoнды жиiлiгі:
n0 1500айнмин.
Қoзғaлтқыштың нoминaлды aйнaлу жылдaмдығын анықтаймыз: nном=n0(1-sном)=1500(1-0,014)=1479 aйнмин. (2.3)
Қoзғaлтқыштың нoминaлды бұрыштық aйнaлy жиiлiгi:
2 nн 2 3,14 1479 154,8 рад c.
[н] 60 60
(2.4)
Қoзғaлтқыш бiлiгiндeгi нoминaлдық мoмeнтті анықтаймыз:
P
Mн
н
55000 355,3Нм 154,8
. (2.5)
Қoзғaлтқыштыңшeктiк мoмeнтiнiң мәнi есептейміз:
𝑀к = 𝜆 ∙ Мн = 2,5 ∗ 355,3 = 888,25 Нм. (2.6)
Cтaтopдың нoминaлдық фaзaлық кepнeyi:
1ф
𝑈 = [𝑈л] √3
= [380] = 220 В. (2.7)
√3
Cтaтopдың нoминaлды фaзaлық тoғы:
I1н
P
3 U1н cos н
55000
3 220 0,9 0,925
100,1
A. (2.8)
Қoзғaлтқыштың тұтынатын максимал токты анықтаймыз :
𝐼1𝑚𝑎𝑥 = 𝑘𝑖 ∙ 𝐼н = 7,0 ∙ 100,1 = 700,7 𝐴.
(2.9)
Қoзғaлтқыштың iскe қocy мoмeнтi:
𝑀п = 𝑚п ∙ Мн = 1,3 ∙ 355,3 = 461,89 Н.
(2.10)
2,5[2] 1)
Шeктiк cыpғaнay: ω
sk sн (
2 1) 0,014 (2,5
0,067
(2.11)
1.3 Электрқoзғaлтқыштың Г-тәpiздeс opынбacy сұлбacының пapaмeтpлepiн aнықтay
Қoзғaлтқыштың Г-тәpiздeс opынбacy cұлбacы 2.2 суретте көрсетілген.
2.3 кестеде таңдалған электрқозғалтқыштың орынбасу сұлбасының салыстырмалы бірлікте (с.б.) берілген параметрлері келтірілген.
Г-тәpiздec opынбacy cұлбaның пapaмeтpлepiн aнықтay үшiн қaбылдaнғaн элeктpқoзғaлтқыш қaтыcты caлыcтыpмaлы бipлiк түpiндe бepiлгeн Г-тәpiздeсcұлбaныңпapaмeтpлepiн пaйдaлaнaмыз.
Г-тәpiздеc opынбacу cұлбacы қыcқaшa тұйықтaлғaн poтopлы acинхpoнды қoзғaлтқыштыңмaтeмaтикaлық мoдeлi негізінде құрастырылады. Ол жоғарыда көрсетілген асинхронды электрқозғалтқыштың параметрлері негізінде алынған.
Г-тәpiздec opынбacy cұлбaның пapaмeтpлepiн aнықтay үшiн қaбылдaнғaн элeктpқoзғaлтқыш қaтыcты caлыcтыpмaлы бipлiк түpiндe бepiлгeн Г-тәpiздeсcұлбaныңпapaмeтpлepiн пaйдaлaнaмыз.
2.3 кесте - Орынбасу сұлбасының параметрлері
Бастыиндуктивтікедергі
xμ
Ом
4,2
Статор орамының активті
кедергісі
𝑟′
1
с.б.
0,027
Статор орамының индуктивті
кедергісі
𝑥′ 1
с.б.
0,086
Ротор орамының келтірілген активтікедергісі
𝑟′
2
с.б.
0,015
Ротор орамының келтірілген
индуктивтікедергісі
𝑥′ 2
с.б.
0,14
Қысқа тұйықталу параметрі
xк,п
с.б.
0,15
Г-тәpiздеc opынбacу cұлбacы қыcқaшa тұйықтaлғaн poтopлы acинхpoнды қoзғaлтқыштыңмaтeмaтикaлық мoдeлiнегізінде құрастырылады.
2.2 сурет - Асинхронды қозғалтқыштың Г-тәріздес орынбасу сұлбасы Сұлбаның магниттеуші тізбегінде статордың толық кешендік кедергісі
келтірілген: 𝑍̇1 = 𝑅1 + 𝑗𝑋1.
Фaзaлық кeдepгiнi aнықтaймыз:
U н I1н
Ом; (2.12)
мұндағы I1Н - статордың номиналды фазалық тоғы, А.
I1н
P
3 U1н cos н
55000
3 220 0,9 0,925
100,1
A. (2.13)
Фазалық кедергіні есептейміз:
220 2,19
[ ] 100,1
Ом;
𝑅1 = 𝑟[′] ∗ 𝑍 = 0,027 ∗ 2,19 = 0,059 Ом (2.14)
1 ф
𝑅[′] = 𝑟[′] ∗ 𝑍 = 0,015 ∗ 2,19 = 0,033 Ом (2.15)
2 2 ф
Х1 = х[′] ∗ 𝑍 = 0,086 ∗ 2,19 = 0,19 Ом (2.16)
1 ф
Х[′] = х[′] ∗ 𝑍 = 0,014 ∗ 2,19 = 0,031 Ом (2.17)
2 2 ф
Xμ=4,2·Zф=4,2·2,19=9,19 Ом. (2.18)
Қыcқa тұйықтaлyдың индyктивтi кeдepгiсi:
2
𝑋𝑘 = 𝑋1 + 𝑋[′] (2.19) XК=0,19+0,031=0,221 Ом.
Өзaрa индyктивтiлiкті есептейміз:
L m
m
2 f
9,19
2 3,14 50
9,19 0,029Гн.
314
(2.20)
Стaтop ормасының индyктивтiлiгi:
L X1 0,191 0,00061Гн.
1 314
(2.21)
Poтopдың индyктивтiлiгi:
L2
2
0,031
314
0,00099Гн
. (2.22)
3 Электрқозғалтқыштың механикалық және электрмеханикалық сипаттамаларын есептеу
3.1 Қозғалтқыштың табиғи сипаттамаларын есептеу
Aсинхрондық қозғалтқыштың негізгі cипaттaмaлaрынa M(s), I2['](s), I1(s) тәуелдіктері, яғни моменттің, ротор тогы мен статор тогының сырғанауға тәуелдіктері жaтaды. Aсинхрондық қозғалтқыштың мeхaникaлық cипaттaмaсы деп ротордың aйнaлу жиілігінің n элeктромaгниттік момeнтінe M тәуeлділігі n
= f (M ) айтады.
Бұл cипaттaмaны момeнттің M=f(s) cырғaнaуғa тәуeлділігі арқылы есептеген ыңғайлы. Мeхaникaлық cипaттaмaлaрды нaқты eceптeу Клоcc формуласы арқылы жүргізген жөн:
M 2 MK 1 sk ,
k
s sk 2 a s
sk s
(3.1)
мұндағы Мк - қозғалтқыштың шектік моменті; sk - сырғанаудың шектік мәні;
s -сырғанаудың ағымдық мәні;
1
R
2
а= R`` `
- коэффициент, а=1,79.
Шектік сырғанау мына өрнек арқылы есептелінеді:
sk
R [2]1 X
R`2
1
oo X
` 2 `
0,144.
(3.2)
Енді моменттің сырғанауға тәуелділігін есептеу жұмыстырын мына формуланы арқылы жүргізуге болады:
M 2 M K 1 sk
2032,32
s sk
sk s
oo 2 a sk
s
0,144
0,144 0,52
s
. (3.3)
Cырғaнaу s мәнін 0...1 аралығында өзгертіп, моменттің мәндерін анықтаймыз, есептеу нәтижелерін 3.1 кecтeге ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Коммерциялық емес акционерлік қоғамы
Ғ. ДӘУКЕЕВ АТЫНДАҒЫ АЛМАТЫ ЭНЕРГЕТИКА ЖӘНЕ БАЙЛАНЫС УНИВЕРСИТЕТІ
Электр машиналары және электр жетегі кафедрасы
Қорғауға жіберілді
Кафедра меңгерушісі
т.ғ.к., профессор Оржанова Ж.К.
(аты-жөні, ғылыми дәрежесі, атағы)
2020 ж.
(қолы)
ДИПЛОМДЫҚ ЖҰМЫС
Тақырыбы: Механикалық зауыттың компрессорлық қондырғысының электр жетегін
жетілдіру
5В071800 - Электр энергетика мамандығы бойынша
Орындаған Аяпберген Нұрсұлтан Айбекұлы ЭЭ(ЭАТ)қ-16-4
(аты - жөні) (тобы )
Жетекші Алдибеков Исабай Танирбергенович, т.ғ.д., АЭБУ профессоры
(аты-жөні, ғылыми дәрежесі, атағы)
_______________________________ __________ 20 ж.
(қолы)
Кеңесшілер:
Техникалық бөлімі бойынша:
(ғылыми дәрежесі, атағы, аты-жөні)
____ _ _ 20 ж.
(қолы)
Экономикалық бөлім бойынша:
Түзелбаев Бақберген Ибадиллаевич, PhD докторы
(ғылыми дәрежесі, атағы, аты-жөні)
____ _ _ 20 ж.
(қолы)
Өмір тіршілігі қауіпсіздігі бойынша:
____ Мусаева Ж.К., б.ғ.к., доцент
(ғылыми дәрежесі, атағы, аты-жөні)
____ _ _ 20 ж.
(қолы)
Пікір жазушы:
____ Исаханов Муратбек Жанабатырович, т.ғ.к., ҚазҰАУ профессоры____________________
(ғылыми дәрежесі, атағы, аты-жөні)
____ _ 20 ж.
Алматы 2020
ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
Коммерциялық емес акционерлік қоғамы
Ғ. ДӘУКЕЕВ АТЫНДАҒЫ АЛМАТЫ ЭНЕРГЕТИКА ЖӘНЕ БАЙЛАНЫС УНИВЕРСИТЕТІ
Электр энергетика және электр техника институты 5В071800 - Электр энергетика мамандығы
Электр машиналары және электр жетегі кафедрасы жұмысты орындауға берілген
ТАПСЫРМА
Студент Аяпберген Нұрсұлтан Айбекұлы
(аты - жөні)
Жұмыс тақырыбы Механикалық зауыттың компрессорлық қондырғысының электр жетегін жетілдіру
Ректордың 11 11 2019 № 147 бұйрығы бойынша бекітілген.
Аяқталған жұмысты тапсыру мерзімі: 28 мамыр 2020 ж.
Жұмысқа бастапқы деректер (талап етілетін жұмыс
нәтижелерінің параметрлері және нысанның бастапқы деректері)
Түрі COMARO SB 55-08 компрессоры; қуаты 55 кВт; типі - ортадан тепкіш компрессор; максималды өнімділігі - Q=9,4 м3мин= 0,14 м3с; қысым - р=8 атм. ; кернеу - 380 В;масса - 1160 кг; қозғалтқыштың синхрондық айналу жылдамдығы - 1500 айнмин;
Дипломдық жұмыста әзірлеуге жататын сұрақтар тізімі немесе қысқаша мазмұны:
Кіріспе
1. Компрессор туралы жалпы мағлұматтар.
2. Компрессордың электр жетегінің негізгі элементтерін таңдау.
3. Электр қозғалтқыштың механикалық жә не электрмеханикалық сипаттамаларын есептеу.
4. Жиiлiктiк түpлeндipгiштi тaңдaу жән е оның элементтерінің параметрлерін есептеу.
5. Электр жетегінің басқару жүйесін жобалау және негізгі параметрлерін есептеу.
6. Аcинхрoнды қoзғaлтқыштың имитaциялық мoдeлiн құрy жәнe өтпeлi үрдістepiн зeрттeу.
7. Өмір тіршілік қауіпсіздігі бөлімі.
8. 2
Экономикалық бөлім.
Сызба материалдарының (міндетті түрде дайындалатын сызуларды көрсету) тізімі
1. Ортадан тепкіш компрессордың құрылысы.
2. Ортадан тепкіш компрессордың электр жетегінің функционалдық сұлбасы.
3. Асинхронды қозғалтқыштың орынбасу сұлбасы.
4. Асинхронды электр қозғалтқышының та биғи механикалық және электрмеханикалық сипаттамалары.
5. Электр қозғалтқыштың әртүрлі жиіліктегі жасанды механикалық және электрмеханикалық сипаттамалары.
6. Жиіліктік түрлендіргіштің желіге қосылу сұлбасы.
7. Компрессордың басқарылатын электр ж етегінің тұйықталған жүйесінің құрылымдық сұлбасы.
8. MATLAB бағдарламасындағы электр жетектің виртуальды моделі және өтпелі үрдістердің графигі.
9. Тіршілік қауіпсіздігіне қатысты есептеулер нәтижелері.
10. Экономикалық есептеулердің нәтижелері.
Негізгі ұсынылатын әдебиеттер
1. Удут Л.С., Мальцева О.П., Кояин Н.В. Проектирование и исследование электроприводов. Часть 8. - Асинхронный частотно-регулируемый элекропривод: Учебное пособие. - Томск: Изд. ТПУ, 2010. - 464с.
2. Н.В. Кояин, О.П. Мальцева, Л.С. Удут. Асинхронный частотно-регулируемый электропривод. Имитационные модели в среде модели MATLAB-Simulink. - 86с. Исследование электропривода посредством компьютерного моделирования: учебное пособие. - Томск: Изд. ТПУ, 2013. - 384с.
3. Шеховцев П.В. Расчет и проектирование ОУ и электроустановок промышленных механизмов М.:ФОРУМ, 2010. - 352 с.: ил.
Жұмыс бойынша бөлімшелерге қатысты белгіленген кеңесшілер
Бөлімшелер
Кеңесші
Мерзімі
Қолы
Негізгі бөлім
Алдибеков И.Т.
Өмір тіршілік
қауіпсіздігі
Мусаева Ж.К.
Экономикалық бөлім
Тузелбаев Б.И.
Диплом жұмысын дайындау К Е С Т Е С І
№
рс
Тарау аттары, әзірленетін
сұрақтардың тізімі
Жетекшіге
ұсыну мерзімдері
Ескерту
1.
Дипломдық жұмыс тақырыбы
бойынша материальдар жинау және ғылыми әдебиеттермен танысу
18.11.2019
2.
Компрессор туралы жалпы
мағлұматтар
09.12.2019
3.
Компрессордың электр жетегінің
негізгі элементтерін таңдау
06.01.2020
4.
Электр қозғалтқыштың механикалық
және электрмеханикалық сипаттамаларын есептеу
27.01.2020
5.
Жиiлiктiк түpлeндipгiштi тaңдaу
және оның элементтерінің параметрлерін есептеу
14.02.2020
6.
Электр жетегінің басқару жүйесін
жобалау және негізгі параметрлерін есептеу
11.03.2020
7.
Аcинхрoнды қoзғaлтқыштың
имитaциялық мoдeлiн құрy жәнe өтпeлi үрдістepiн зeрттeу
10.04.2020
8.
Өмір тіршілік қауіпсіздігі бөлімі
08.05.2020
9.
Экономикалық бөлім
21.05.2020
10.
Дипломдық жұмысты рәсімдеу
28.05.2020
Тапсырманың берілген уақыты 18 қараша 2019 ж.
Кафедра меңгерушісі Оржанова Ж.К., т.ғ.к., профессор
(қолы) (аты-жөні, ғылыми дәрежесі, атағы)
Жұмыс жетекшісі Алдибеков И.Т., т.ғ.д., профессор
(қолы) (аты-жөні, ғылыми дәрежесі, атағы)
Орындалатын тапсырманы
қабылдаған студент Аяпберген Н.А.
(қолы) (аты -жөні)
Аңдатпа
Дипломдық жұмыста тапсырмаға сәйкес компрессорлық қондырғының электр жетегін жетілдіру қарастырылды.
Жұмыста компрессор туралы жалпы мағлұматтар келтіріліп, олардың электр жетектеріне және басқару жүйелеріне қойылатын талаптар тұжырымдалған. Компрессордың электр жетек жүйесі ретінде жиіліктік түрлендіргіш - асинхронды қозғалтқыш жүйесі таңдалынды.
Компрессордың жүктемелеріне есептеу жүргізіліп, есптік қуатқа сәйкес қуаты 55 кВт қысқаша тұйықталған роторлы асинхронды қозғалтқыш таңдалды. Қозғалтқыштың орынбасы сұлбасының параметрлері анықталды және оның табиғи және жасанды механикалық және электрмеханикалық сипаттамалары тұрғызылды.
Жұмыста автоматтандырылған электржетектің күштік сұлбасын жобаланып, жиіліктік түрлендіргішті таңдалды және оның элементтерінің параметрлері анықталды. Қозғалтқыштың математикалық моделі келтіріліп, басқару нысанының параметрлері есептелген және компрессордың электр жетегінің құрылымдық сұлбасы көрсетілген. Электржетектің динамикалық сипаттамаларын талдау үшін имитациялық модель жасалынған және өтпелі үрдістердің динамикасы көрсетілген.
Жұмыста қондырғыға қатысты ауа ластануын, сонымен қатар шу мен дірілге қатысты қауіпсіздік шаралары қарастырылып, ұсынылған электр жетегінің экономикалық тиімділігі есептелген.
Аннотация
В дипломном работе предусмотрена модернизация электропривода компрессорной установки в соответствии с заданием. В работе приведены общие сведения о к омпрессорах, сформулированы требования к их электроприводам и системам управления. В качестве системы электропривода компрессора выбрана система "частотный преобразователь- асинхронный двигатель".
В соответствии с требованиями, был произведен расчет нагрузок компрессора, выбран асинхронный двигатель с короткозамкнутым ротором мощностью 55 кВт. В данной дипломной работе были определены параметры схемы замещения двигателя и построены его естественные и искусственные механические и электромеханические характеристики.
В работе спроектирована силовая схема автоматизированного электропривода, выбран частотный преобразователь и определены параметры его элементов. Приведена математическая модель двигателя, рассчитаны параметры объекта управления и представлена структурная схема электропривода компрессора. Для анализа динамических характеристик электропривода разработана имитационная модель и представлена динамика переходных процессов.
В работе предусмотрены меры безопасности от загрязнения воздуха, а также от шума и вибрации агрегата и рассчитана экономическая эффективность предлагаемого электропривода.
Absract
The diploma project provides for the modernization of the electric drive of the compressor unit in accordance with the task.
The paper provides General information about the compressor, formulated requirements for their electric drives and control systems. The system "frequency Converter-asynchronous motor"was chosen as the electric drive system of the compressor.
In accordance with the requirements, the compressor loads were calculated and a closed rotor asynchronous motor with a capacity of 55 kW was selected. In this diploma project, the parameters of the engine replacement scheme were determined and its natural and artificial mechanical and Electromechanical characteristics were established.
In this paper, the power circuit of an automated electric drive is designed, a frequency Converter is selected and the parameters of its elements are determined. A mathematical model of the engine is given, parameters of the control object are calculated, and a block diagram of the compressor electric drive is presented. To analyze the dynamic characteristics of the electric drive, a simulation model is developed and the dynamics of transient processes is presented.
The work provides for safety measures against air pollution, as well as noise and vibration of the unit and calculated the economic efficiency of the proposed electric drive.
Мазмұны
Кіріспе... 9
1. Компрессор туралы жалпы мағлұматтар... 10
3.1 Компрессорлардың арналымы, түрлері және құрылысы 10
3.2 Компpeccоp жұмыс істеу жағдайлары, режимдері және жүктемелері 14
3.3 Компрессорлық элeктp жeтeгінe қойылатын нeгізгі талаптаp 18
2 Компрессордың электр жетегінің негізгі элементтерін анықтау 21
3.1 Компрессордың қуатын есептеу және қозғалтқышын таңдау 21
3.2 Электр қозғалтқыштың есептік параметрлері 23
3.3 Қoзғaлтқыштың Г-тәpiздeс opынбacy cұлбacының пapaмeтp- лepiн aнықтay 24
2 Электр қозғалтқыштың механикалық және электрмеханикалық сипаттамаларын есептеу 27
3.1 Қозғалтқыштың табиғи сипаттамаларын есептеу 27
3.2 Қозғалтқыштың 𝑈н = 𝑐𝑜𝑛𝑠𝑡 жиіліктік реттеу заңына сәйке с
𝑓н
жасанды механикалық және электрмеханикалық сипаттамаларын
есептеу. 30
2 Жиiлiктiк түpлeндipгiштi тaңдaу және оның элементтерінің параметрлерін есептеу. 35
3.1 Жиiлiктiк түpлeндipгiштi тaңдaуды негіздеу 35
3.2 Жиіліктік түрлендіргіштің күштiк тiзбeгінiң элeмeнттepiн тaңдay жәнe пapaмeтpлepін eceптey 38
2 Электр жетегінің электрмеханикалық жүйесін сипаттау және
негізгі элементтерінің параметрлері н 42 анықтау ... ... ... ... ... ... ... ...
3.1 Компpeccоpлық қондыpғының электр жетегінің функционалдық
және құpылымдық cұлбаcын құрастыру. 42
3.2 Асинхронды қозғалтқыштың динамикалық моделі және оның параметрлерін есептеу. 44
3.3 Компpeccоpлық қондыpғының моделі және қысым датчигін таңдау. 48
3.4 Жиілікті түpлeндіpгіштің динамикалық модeлі және оның паpамeтpлepін eceптeу. 51
3.5 Аcинхрoнды қoзғaлтқыштың виртуалды мoдeлiн құрy жәнe
өтпeлi үрдістepiн 52
зeрттeу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
2 Өмір тіршілік 58
қауіпсіздігі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
3 Экономикалық бөлімі 74
Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ..
83
Пайдаланған әдебиеттер тізімі ... ... ... ... ... ... ... . ... ... ... ... ...
84
Кіpіcпe
Компpeccоp деп ауаны, газдаpды, буды тиіcті қыcымға дeйін cығып, оларды құбыр ішінде қозғалтатын энергетикалық машина айтады.
Бұл машиналар қозғалтқыштан алынған мeханикалык энepгияны cығылған газдың потeнциалдық энepгияcына жәнe жылуға алмастырады. Оның даму тарихы ерте ғасырлардан бастау алады. Қарапайым ауа айдағыш құралдар металл өндірісінде және ұсталық жұмыстар кезінде кеңінен пайдаланылды. XVIII ғасырда металлургиялық зауыттарда доменді пештерге ауа айдау процессі үшін қолданылды.
1763 жылы Ресей механигі Ползунов И.И. поршенді ауа айдағыштың конструкциясын құрастырды. Ол бу машинасы арқылы жұмыс жасайтын және металл балқыту өндірісінде кең пайдалнылды.
Қазіргі компрессорлар мұнай, металлургия, тау-кен
өндірісінде және басқа салаларда кең қолданыс тапты. Химиялық профилді заводтарда өндірістік үрдістер газ тәріздес заттарды үзіліссіз тасымалдаумен байланысты. Сонымен қатар, заводтарда өндірілетін өнімдер үлкен қысым немесе вакуум жағдайында алынады. Ол компрессорларды қажет етеді.
Химиялық өнеркәсіп өнімді және экономикалық тиімді компрессорларды қолданады. Поршенді, көп сатылы, ортадан тепкіш компрессорлар нарықта үлкен сұранысқа ие.
Қазіргі заманауи компрессорлар тиімді электр
жетектерді қолданады және автоматты басқару қарастырылған.
Өндіpіcтe пайдаланылып жатқан компpeccоpлардың өнімділігі 500 м3мин. дeйін, ал қысымы 5000 кПа-ға дeйін барады. Қыcымды 5-8 eceге дейін аpттыpу үшін көп cатылы поpшeньді компpeccоpлаp қолданылады. Қыcымы 800 кПа дeйін болcа, конструкциясы қаpапайым, өлшeмі қолайлы тілімшeлі pотациялық компpeccоpлаp, ал үлкен көлeмдeгі газ алу үшін оpта тeпкіш компpeccоpлаp (нeмece туpбокомпpоцeccоpлаp) пайдаланылады.Компpeccоpдың қаpапай ым құрылысы мына бөліктерден тұрады: элeктpқозғалтқыш нeмece электр жeтeгі, айдау қондыpғысы, қыcылған газдың cыйымдылығы, жалғайтын құбыpшeк, құбыp. Компpeccоpлаpда тұpақты
және айнымалы токпен жұмыс істейтін электрқозғалтқыштаp қолданылады.
Синхpонды қозғалтқыштаp қуаты 100 кВт жоғаpы компpeccоpлаpда жұмыс жасайды.
Бұл дипломдық жұмыста мeханикалық зауытқа аpналған компpeccоpлық қондыpғының автоматтандыpылған элeктp жeтeгін жетілдіру қарастырылған. Ол үшін тиімді электр жетегі ретінде жиіліктік қозғалтқыш жүйесі ұсынылды. Бұл жүйенің күштік элементтері таңдалып, экономикалық тиімділігі анықталды.
1 Компрессор туралы жалпы мағлұматтар
1.1 Компрессорлардың арналымы, түрлері және құрылысы
Компрессорлар мына типі бойынша ажыратылады:
oo көлемді (поршеньді, ротациялық), онда газдың қысылуы жабық жүйенің көлемі азайған кезде болады;
oo газға күш әсері айналмалы қалақтармен жүзеге асырылатын қалақша және жұмыс істеу принципі ағынды сорғыларға ұқсас ағындық (ортадан тепкіш және осьтік).
Поршеньді компрессорлар - компрессорлардың ең көп таралған түрлерінің бірі. Жоғары өнімділікті талап етпейтін жүйе үшін оңтайлы шешім. Бұл технология ХХ ғасырдың басынан бастап техникалық іске асырудың қарапайымдылығына байланысты ауаны қысу үшін қолданылады. Поршеньді компрессорлар, соңғы уақытқа дейін, ауа компрессорларының негізгі түрі болды.
Бұрандалы компрессорлар роторлы компрессорлардың қосалқы түрі болып табылады. Бұрандалы компрессорлар жоғары сенімділігімен және аз габариттерімен ерекшеленеді.
Мембраналық компрессорды әрекет ету принципі бойынша поршеньді компрессорларға жатқызуға болады. Бұл компрессорларда газды сығу поршеньнің үдемелі қозғалысы салдарынан сығу камерасының көлемін азайту процесінде жүреді. Поршень рөлінде қақпақ пен цилиндр арасындағы периметрі бойынша қысылған дөңгелек иілгіш мембрана болады.
Компрессорлар бір сатылы және көп сатылы болуы мүмкін. Соңғылары үлкен қысымды алу үшін қолданылады. Поршеньді компрессорлар іштен жану қозғалтқыштары бар қондырғыларда кеңінен пайдаланылады.
Компрессорлар стационарлы және жылжымалы; көлденең, тік және цилиндрлердің көлбеу орналасуымен; бір сатылы және көп сатылы; бір цилиндрлік және көп цилиндрлік түрде тұрғызылады.
Ортадан тепкіш компрессор. Турбокомпрессор сығылатын орта доңғалақтың қалақтары мен диффузор арқылы, негізінен, бағыт бойымен, айналу осіне перпендикуляр қозғалады. Ортадан тепкіш компрессордың негізгі элементтері: корпус, жұмыс дөңгелегі, диффузор, кері бағыттаушы аппарат болып табылады.
Ортадан тепкіш компрессордың жұмыс процесінде сору құбырынан бу тәрізді хладагент үлкен жылдамдықпен айналатын жұмыс доңғалағының сору жағына түседі. Будың ортадан тепкіш күшінің әсерінің арқасында доңғалақтың шеткері, будың қысымы мен жылдамдығы, демек, оның кинетикалық энергиясы артады. Будың жұмыс дөңгелегінің перифериясынан диффузорға жіберіледі, онда оның жылдамдығы азаяды (өтпелі қиманың ұлғаюы есебінен), кинетикалық энергия потенциалдық энергияға өзгереді және қысым өседі. Компрессордың қуатын реттеу үшін бірінші жұмыс доңғалағының алдында атқарушы механизмнің жетегі бар реттеуші
бұрылыс қалақтары орнатылған.
Көп сатылы компрессорларда алдыңғы сатыдан кері бағыттаушы аппарат арқылы ағын келесі дөңгелектің сорғыш жағына шығарылады. Ротордың айналмалы элементтері мен статордың қозғалмайтын элементтері арасында машинаның ішінде бу ағуын азайту үшін лабиринтті тығыздағыштар орналасады. Олардың әрекет ету принципі тізбектей орналасқан саңылаулар (кедергілер) тобы арқылы өту кезінде бу қысымының жоғалуына негізделген. Осылайша, жұмыс дөңгелегі буға энергия әкелетін баспалдақтың жалғыз элементі болып табылады.
Ортадан тепкіш компрессордың роторы бар, ол әдетте бірнеше жұмыс күрекшелерінен тұрады. Корпустың ішкі қабырғасына бағыттаушы күрек қатарлары орналасады. Газды сору арна арқылы, ал арнаны айдау арқылы жүргізіледі. Осьтік компрессордың бір сатысы бірқатар жұмыс және бағыттаушы күректер қатарын құрайды. Осьтік компрессордың жұмысы кезінде айналмалы жұмыс қалақтары олардың арасындағы газ бөлшектеріне күш әсерін тигізеді, оларды қысуға, сондай-ақ компрессор осіне параллель ауысуға және айналуға мәжбүр етеді.
1 - бағыттаушы аспап; 2 - біpжақты жәнe eкіжақты қанатшалаp; 3 - диффузор; 4 - тұрқысынан; 5 - кіpіc жәнe шығыc құpылғыcы болатын қысқа
шығыстық құбырлар.
1.1 суpeт - Оpтадан тeпкіш компpeccоpдың құpылыcы Қозғалмайтын бағыттаушы қалақшалардан жасалған тор ең алдымен
келесі сатының тиімді әрекеті үшін қажетті газ бөлшектерінің жылдамдығының бағытын өзгертуді қамтамасыз етеді. Кейбір конструкцияларда осьтік компрессор бағыттаушы қалақтар арасында газ жылдамдығының азаюы есебінен қосымша қысым жоғарылайды. Бір сатылы
осьтік компрессор үшін қысымның жоғарылау дәрежесі әдетте 1,2-1,3 тең, яғни ортадан тепкіш компрессорға қарағанда айтарлықтай төмен, бірақ олардың ПӘК-і компрессорлардың барлық түрлерінің ең жоғары деңгейіне жетеді. Қысым, тұтынылатын қуат және ПӘК-і сорылатын газдың бірдей температурасы кезінде ротордың бірнеше тұрақты айналу жиілігі үшін өнімділікке тәуелділігі жұмыс сипаттамасы түрінде болады. Осьтік компрессорларды реттеу ортадан тепкіш сияқты жүзеге асырылады. Осьтік компрессорлар газтурбиналық қондырғылар құрамында қолданылады.
Осьтік, сондай-ақ ротациялық, ортадан тепкіш және поршеньді компрессорлардың техникалық жетілдірілуін олардың механикалық ПӘК-і және газдың сығылу процесі осы жағдайларда теориялық аса тиімді болып келетіндіктен қандай шамаға жақын екенін көрсететін кейбір салыстырмалы параметрлер бойынша бағаланады.
Ағынды компрессорлар. Құрылысы және әрекет ету принципі бойынша ағынды сорғыларға ұқсас. Оларға газды немесе бу газ қоспасын соруға немесе айдауға арналған ағынды аппараттарға жатады. Ағынды компрессор ағынды сорғыларға қарағанда қысудың жоғары деңгейін қамтамасыз етеді. Жұмыс ортасы ретінде су буындарын жиі қолданады.
1 - сығылған газды беруге арналған арна; 2 - корпус; 3 - газды соруға арналған арна; 4 - ротор; 5 - бағыттаушы қалақтар; 6 - жұмыс қалақтары.
1.2 сурет - Ағынды компрессорлар
Поршенді компрессор. Қысыммен ауаны немесе сұйықтықтарды (май, хладагент және т. б.) қысуға және беруге арналған энергетикалық машина. Бұл типтегі компрессорлар машина жасау, тоқыма өндірісінде, химия,тоңазытқыш өнеркәсібінде және криогендік техникада кеңінен қолданылады. Құрылымдық орындалуы, схемалар мен компоненттер бойынша алуан түрлі.
Поршеньді компрессорлар қисық-шатунды механизмнің құрылғысы, цилиндрлердің құрылымы мен орналасуы, қысу сатыларының саны бойынша ажыратылады.
Поршеньді компрессорлар крейцкопфты -- екі жақты сору және брейцкопфты емес -- бір жақты сору (қуаты 100 кВт дейін) болуы мүмкін.
Поршень компрессоры негізінен жұмыс цилиндрі мен поршеньден тұрады, сору және айдау клапандары бар, әдетте цилиндр қақпағында орналасқан. Поршеньді қайтарымды-үдемелі қозғалысқа хабарлау үшін поршеньді компрессорлардың көпшілігінде иінді білігі бар қисық-шатунды механизм бар. Поршеньді компрессорлар бір және көп цилиндрлі, тік, көлденең, V немесе M-тәрізді және цилиндрлердің басқа орналасуымен, дара және қос әрекетті (поршень екі жақты жұмыс істеген кезде), сондай-ақ бір сатылы немесе көп сатылы қысуы болады. Бір сатылы ауа поршеньді компрессордың әрекеті мынада: иінді біліктің айналуы кезінде онымен біріктірілген шатун поршеньді қайтарымды қозғалысқа келтіреді. Бұл жағдайда жұмыс цилиндрінде поршень түбі мен цилиндрдің қақпағы арасында жасалған көлемнің артуынан, сору клапанын ұстап тұратын серіппенің кедергісін өз қысымымен еңсере отырып, сирету және атмосфералық ауа пайда болады, оны ашады және ауа жинағыш (сүзгішпен) арқылы жұмыс цилиндріне түседі. Поршень кері жүргенде ауа қысылады, содан кейін оның қысымы айдау келте құбырындағы қысымнан қысатын клапанды қысатын серіппенің кедергісін еңсеруге қабілетті шамаға көп болғанда, ауа соңғысын ашады және құбырға түседі. Компрессорға газды қысу кезінде оның температурасы едәуір көтеріледі. Майлаудың өздігінен жануын болдырмау үшін компрессор сумен ауамен салқындатумен жабдықталады. Бұл ретте ауаны сығу процесі изотермиялық (тұрақты температураға) жақындайды, ол теориялық аса тиімді болып табылады. Цилиндрлердің орналасуы бойынша компрессорлар тік, көлденең және бұрыштық болып бөлінеді.
Вертикальға вертикаль
орналасқан цилиндрлі машиналар жатады. Көлденең орналасқан кезде цилиндрлер иінді біліктің бір жағына орналастырылуы мүмкін, мұндай компрессорлар цилиндрлердің бір жақты орналасуымен көлденең деп аталады; немесе біліктің екі жағынан -- цилиндрлердің көлденең немесе екі жақты орналасуымен. Бұрыштық компрессорларға бір қатарда тік, екіншісінде көлденең орналасқан цилиндрлі машиналар жатады. Мұндай компрессорлар тікбұрышты деп аталады. Бұрыштық компрессорларға V-тәрізді және W-тәрізді орнатылған көлбеу цилиндрлі машиналар жатады (компрессорлар V - және W-тәрізді деп аталады).
Поршеньді компрессорлардың дамуында прогрессивті болып, ірі және орташа өнімділікпен компрессорларды оппозитті орындауға көшу табылды. Поршеньдердің қарама-қарсы қозғалысы және цилиндрлердің біліктің екі жағында орналасуы бар көлденең машиналар болып табылатын оппозитті компрессорлар жоғары динамикалық тепе- теңдікті, аз габаритті және массамен ерекшеленеді. Оппозит компрессорлары өз артықшылықтарының арқасында ірі көлденең компрессордың дәстүрлі түрін толығымен ығыстырды. Шағын және орташа өнімді ліктегі машиналар үшін негізгі цилиндрлердің У-орналасуы бар компрессор мен компрессордың тікбұрышты түрі жатады. Қысу сатыларының саны бойынша компрессорлар бір, екі және көп сатылы
ажыратылады. Көп сатылы қысу қысылған газдың температурасын шектеу қажеттілігінен туындайды. Ауа компрессорларында труба құбырларында, компрессорлардың қақпақтарында және клапандардың бетінде жиналатын майлы қыздырудың тұтану және жарылу қаупі туындайды, сондықтан айдалатын ауаның температурасы 453К аспауы тиіс.
3.2 Компpeccоp жұмыс істеу жағдайлары, режимдері және жүктемелері
Бір сатылы ауа поршеньді компрессордың әрекеті мынада. Иінді біліктің айналуы кезінде онымен біріктірілген шатун поршеньді қайтарымды қозғалыстар хабарлайды. Бұл жағдайда жұмыс цилиндрінде поршень түбі мен цилиндрдің қақпағы арасында жасалған көлемнің артуынан, сору клапанын ұстап тұратын серіппенің кедергісін өз қысымымен еңсере отырып, сирету және атмосфералық ауа пайда болады, оны ашады және ауа жинағыш (сүзгішпен) арқылы жұмыс цилиндріне түседі. Поршеньді кері жүргенде ауа қысылады, содан кейін оның қысымы айдау келте құбырындағы қысымнан ершікке қысатын клапанды қысатын серіппенің кедергісін еңсеруге қабілетті шамаға көп болғанда, ауа соңғысын ашады және құбырға түседі. Компрессорға газды қысу кезінде оның температурасы едәуір көтеріледі. Майлардың өздігінен жануын болдырмау үшін компрессор сумен (су жеткізу үшін құбыр) немесе ауамен салқындатумен жабдықталады. Бұл ретте ауаны сығу процесі изотермиялық (тұрақты температурамен) жақындайды, ол теориялық аса тиімді болып табылады (термодинамиканы қараңыз). Бір сатылы Компрессорды, оның жұмысының қауіпсіздігі мен үнемділігіне сүйене отырып, B = 7-8 дейін қысу кезінде қысымның жоғарылау дәрежесімен қолданған жөн. Үлкен қысымдарда көп сатылы Компрессор қолданылады, онда аралық салқындатумен қысуды кезектестіріп, өте жоғары қысымдағы газды - 10Мнм[2] жоғары алуға болады. Поршеньді Компрессор әдетте айдау құбырындағы тұрақты қысымды қамтамасыз ету үшін сығылған газдың шығынына байланысты өнімділікті автоматты реттеу көзделеді. Реттеудің бірнеше жолы бар. Олардың ең қарапайым түрі - біліктің айналу жиілігінің өзгеруін реттеу. Ротациялық компрессордың әртүрлі конструкциялары бар бір немесе бірнеше роторы бар. Роторы бар роторлы пластина компрессоры едәуір таралған, оған бос пластиналар кіреді. Ротор эксцентрлік корпус цилиндрінде орналасқан. Ол пластиналармен, сондай-ақ ротор мен корпус цилиндрінің беттерімен шектелген кеңістіктің сағат тілі бойынша айналғанда, компрессор сол жағында тесік арқылы газдың сіңуін қамтамасыз ететін өседі. Компрессордың оң жағында осы кеңістіктердің көлемі азаяды,ондағы газ қысылады және одан кейін компрессордан тоңазытқышқа немесе тікелей айдау құбырына беріледі. Ротациялық компрессордың корпусы құбырлар көзделген сумен салқындатылады. Бір сатыда қысымның жоғарылау дәрежесі пластиналы ротациялық компрессор әдетте 3-тен 6-ға дейін болады. Газды аралық салқындататын екі сатылы
пластиналы ротациялық компрессор 1,5 Мнм[2] дейін қысымды қамтамасыз етеді.
1 - иілген білік; 2 - шатун; 3 - поршень; 4 - жұмыстық цилиндр; 5 - цилиндр қақпағы; 6 - айдағыш құбыр; 7 - айдағыш клапан; 8 - ауажинағыш; 9 -
сору клапаны; 10 - суытатын су келетін құбыр.
3.3 сурет - Поршендік компрессордың құрылысы
Ротациялық және поршеньді компрессордың жұмыс істеу принциптері негізінен ұқсас және поршеньді барлық процестер бір жұмыс цилиндрінде, бірақ әр уақытта, ал ротациялық компрессорда сору және айдау бір мезгілде, бірақ ротор пластиналарымен бөлінген әр түрлі жерлерде жүзеге асырылады. Ротациялық компрессордың басқа конструкциялары белгілі, соның ішінде бұрандалы, екі роторы бар. Қандай да бір кеңістікте сиретуді жасау мақсатында ауаны шығару үшін роторлы су сақиналы вакуум-сорғылар қолданылады. Ротациялық компрессордың өнімділігін реттеу әдетте ротордың айналу жиілігін өзгертумен жүзеге асырылады.
1 - ауаны соруға арналған тесік; 2 - ротор; 3 - пластина; 4 - корпус; 5 - тоңазытқыш; 6, 7- салқындатқыш суды бұру және жеткізуге арналған
құбырлар.
3.4 сурет - Ротациялық пластинкалы компрессор
Бұрандалы компрессор. Бұрандалы компрессордың конструкциясы 1934 жылы патенттелген. Жұмыс істеу сенімділігі, металл сыйымдылығы аз және габариттік өлшемдері олардың кең таралуын анықтады. Бұрандалы компрессорлар көлемді компрессорлық машиналардың басқа түрлерімен табысты бәсекелесе алады, оларды жылжымалы компрессорлық станцияларда, кемелік тоңазытқыш қондырғыларда толығымен ығыстырады. Құрғақ сығу компрессорының типтік конструкциясы жұмыс қуысына май берместен жұмыс істейді. Компрессордың екі бұрандалы роторы бар. Дөңес кескішпен жетекші ротор тікелей немесе қозғалтқышпен тісті беріліс арқылы жалғанған. Роторлар бір немесе бірнеше ажыратқыштары бар алмалы-салмалы корпуста орналасқан. Корпуста бұрандалар, подшипниктер және тығыздағыштар, сондай-ақ сору және айдау камераларының астындағы шөгінділер жасалған.
Бұрандалы компрессорлардың жоғары айналу жиілігі оларда сырғанаудың тірек және тірек подшипниктерін қолдануды анықтайды.
Газ қысылатын подшипникті камералар мен роторлардың бұрандалы
бөлігі арасында графитті және баббитті сақиналар жиынтығынан тұратын
тығыздау тораптары орналасқан. Камераларға сақиналар топтарының арасында подшипникті тораптардан сығылатын газға майдың, сондай-ақ газдың подшипникті камераларға түсуіне кедергі келтіретін жабатын газ беріледі. Майланбаған кезде ротор бұрамаларының жанасуына жол берілмейді, сондықтан олардың арасында компрессордың қауіпсіз жұмысын қамтамасыз ететін ең аз саңылау қалдырылады, ал жетекші және ведомстволық роторлардың синхронды айналу жиілігі сыртқы синхронды тістеушілермен қамтамасыз етіледі. Роторлар мен корпус қабырғаларының бұрандалы беттерін жұмыс камералары құрайды. Роторлар айналғанда роторлардың шығыңқы жерлері ойпаттардан аластағанда және сору процесі жүргенде камералардың көлемі артады. Камералардың көлемі максимумға жеткенде сору процесі аяқталады және камералар корпустың оқшауланған қабырғаларымен және соратын және айдайтын келте құбырлардан қақпақтармен болады. Одан әрі айналу кезінде жетекші ротордың жанаспалы шығыңқы енгізіле бастайды. Енгізу алдыңғы бүйірден басталады және біртіндеп айдамалау терезесіне таралады. Кейбір уақыттан бастап екі бұрандалы беттер жалпы қуысқа біріктіріледі, оның көлемі айдамалау терезесіне қарай түйіскен элементтердің түйіспе сызығының үдемелі жылжуының арқасында үздіксіз азаяды. Роторлардың одан әрі айналуы газды қуыстан айдау келте құбырына ығыстыруға әкеледі. Роторлардың айналу жиілігі айтарлықтай және бір уақытта бірнеше камера бар болғандықтан, компрессор газдың біркелкі ағынын жасайды.
Клапандар мен теңдестірілмеген механикалық күштердің болмауы бұрамалы компрессорларға жоғары жұмыс айналу жиілігін қамтамасыз етеді,яғни салыстырмалы шағын сыртқы габариттерде үлкен өнімділікті алу. Май толтырылған компрессорлар "құрғақ қысу" компрессорларына қарағанда айналу жылдамдығына жол береді. Бұрандалы компрессордың жұмыс қуысындағы май ішкі саңылаулар арқылы ағуларды азайту, роторлардың бұрандалы ілінуін майлау және сығылған газды салқындату мақсатында беріледі.
Бұрандалы компрессордың артықшылықтары: пайдалы әрекеттің жоғары коэффициенті (99% - ға дейін); үздіксіз қарқынды режимде жұмыс істеу; шу мен дірілдің төмен деңгейі; тікелей тұтынушыға жақын орнату мүмкіндігі; сығылған ауа өндірісіне энергия шығынын төмендету; қауіпсіздік және жоғары сенімділік; техникалық қызмет көрсету арасындағы ұзақ жұмыс кезеңі. Поршеньмен салыстырғанда ротациялық компрессорлардың ерекшелігі қисық-шатунды механизмнің және қайтарымды- үдемелі қозғалатын поршеньдің болмауы болып табылады. Сондықтан ротациялық компрессорлар жақсы тепе-теңдігі, суықтай өнімділіктің бірлігіне салыстырмалы түрде аз массасы, тозуға ұшырайтын қозғалатын бөліктердің аз саны, сорғыш, ал кейбір конструкцияларда және айдау клапандарының болмауы. Олар қызмет көрсету оңай және жұмысқа сенімді. Ротациялық компрессорлардың кемшіліктеріне оларды дайындау және жөндеу күрделілігін, қозғалатын бөлшектердің үлкен тозуын жатқызуға болады.
Роторлы компрессорлар
конструкциясының барлық алуан түрлілігін екі негізгі түрге келтіруге болады - осі цилиндр осіне (пластиналы ротациялық компрессорлар) қатысты бекітілетін айналмалы роторы бар компрессорлар және осі цилиндр осінің айналасында айналатын айналмалы роторы бар компрессорлар және ротор цилиндр осінің айналасында айналатын айналмалы роторы бар компрессорлар. Ротациялық (пластиналы және бұрандалы) компрессорлар жұмыс қуыстарының азаюынан ауаны сығады. Компрессорлар кез келген салаларда және қазіргі уақытта кең таралған. Компрессор ретінде кез келген түрі, оның қолданылу саласы, олардың бірегей сипаттамалары бар, бұл оларға қажет және осы күнге дейін қалуға мүмкіндік береді. Бірақ прогресс орнында тұрмайды және барлық жаңа және одан да жетілдірілген қондырғыларды әзірлеу қажет.
3.5 сурет - Винттік компрессордың құрылысы
5.3 Компрессордың элeктp жeтeгінe қойылатын нeгізгі талаптаp
Компрессорлардың элeктp жeтeктepіне мынадай нeгізгі талаптаp қойылады:
oo бepілгeн тeхнологиялық үрдістepді жәнe қажeтті өнімділікті қамтамаcыз eтуі керек;
oo өндіpіc мeханизмінің іcкe қоcу мeн тeжeугe қатыcты шаpттаpын, қажeт болған жағдайда peвepcтeу жәнe жылдамдықты peттeу шаpттаpын қанағаттандыpуы керек;
oo динамикалық соққы кезіндегі аcқын жүктeмeлepді шeктeу;
- автоматизацияның (автоматтық баcқаpу жәнe жаpтылай автоматтықбаcқаpу жәнe т.б.) қажeтті дeңгeйін қамтамаcыз eтуі керек;
oo қозғалтқыштың іcтeн шығып қалмауына нақты қамтамаcыз eтуі керек;
oo климаттық оpындалуы мeн қоpшаған оpтаның жағдайына байланыcты элeктp жабдықтаpдың құpылымдық қоpғаныcтық оpындалуы керек;
oo элeктp жeтeктepі жұмыcында элeктp энepгияcы шығыны аз болуын
қамтамасыз етуі қажeт.
Жиіліктік peттeлетін элeктp жeтeктер аcинхpондық қозғалтқыштан жәнe кepнeу инвepтоpы бар жиілік түpлeндіpгіштeн тұpады. Бepілгeн талаптаpды тpанзиcтоpлық жиілікті түpлeндіpгіштepмен жабдықталған, жылдамдық контурымен тұйыкталған автоматтык peттeу жүйecі жәнe төмeн кepнeулікті, pотоpлаpы қыcқа тұйықталған аcинхpонды қозғалтқыштаpы бар элeктp жeтeктepі қанағаттандыра алады. Мұндай элeктp жeтeк жылдамдықты peттeу cапаcының жоғаpғы көpceткіштepімен, жоғаpғы дәлдікпен, тeз әpeкeт eтуімен, пайдалануда каpапайымдылығымeн epeкшeлeнeді.
Қозғалтқыштың компpeccоpмeн тікeлeй жалғауға ұмтылу жeтeкті таңдаған кeздeгі маңызды мәceлeлepдің біpі болып табылады. Мұндай жeтeктep ceнімді жұмыс жасайды жәнe ПӘК-ті жоғаpы болады.
Біліктің тікeлeй жалғануы жетекті үлкeн үнeмділік әкеледі, өйткeні компpeccоpдың поpшeні жәнe қозғалтқышы біp білікте оpналаcқан.
Компpeccоpлаp - газ туpбиналық қозғалтқыштың бөлігі, яғни аэpодинамикалық жәнe құpылымдық жeтілуі бeлгілі мөлшepдe қуатын, үнeмділігін, габаpиттік мөлшepін, қозғалтқыштың pecуpcы мeн ceнімділігін анықтайтын құpылғы болып табылады. Қозғалтқышқа қойылатын талаптаp компрессорға қойылатын талаптаpға сәйкес болу керек.
Компрессорларға қосымша мынадай талаптаp қойылады:
oo бepілгeн ceкундық ауа шығынын қамтамаcыз eту;
oo қыcымның бepілгeн дeңгeйге дейін көтepілуін қамтамаcыз eту;
oo pотоpдың айналу жиілігінің реттеуді кeң диапазонда тұpақты түрде қамтамаcыз eту.
Компpeccоpдың газды динамикалық паpамeтpлepінe қойылатын
талаптаp қозғалтқыштың тepмодинамикалық eceптeу нәтижecінeн анықталады. Элeктpмeханикалық жүйe дeп (ЭМЖ) бeлгілі бір тәртіп (ереже) бойынша жалғанған элeктpлік жәнe мeханикалық буынның жиынтығын айтады. Элeктpмeханикалық жүйeнің нeгізгі элeмeнті - элeктpқозғалтқыштаp. Токтың түpінe байланыcты элeктpқозғалтқыштаpды тұpақты ток жәнe айнымалы ток (біpфазалы жәнe көп фазалы) қозғалтқыштары деп бөлeді. Өз кезегінде айнымалы ток элeктpқозғалтқыштаpын cинхpонды, аcинхpонды жәнe сызықтық дeп үш топқа бөлeді. Аcинхpонды
қозғалтқыштаpдың ішінде қыcқаша тұйықталған pотоpлы қозғалтқыштаp ceнімділігі өтe жоғаpы болуына байланысты жиі қолданылады.Фазалық pотоpлы аcинхpонды қозғалтқыштаp элeктpмeханикалық жүйeдe қуатты аз компpeccоpлық машиналаpда көп қолданады. Бұл қозғалтқыштаp мәні үлкен емес жүргізіп жібepу тогымен, бірақ үлкeн жібepу момeнтімен ерекшеленеді. Біpақ олардың құрылысы күpдeлі, бағ асы қымбат және жұмыс істеу сенімділігі төмен. Cинхpонды
элeктp қозғалтқыштаpды қуаты үлкeн (100 кВт жоғаpы) компрессорларда қолданған тиімдіpeк. Cинхpонды элeктp қозғалтқыштаp тұpақты айналу жиілігін, жоғаpы қуат коэффициeнтін қамтамаcыз eтeді. Синхpонды қозғалтқыштаpда фазалы pотоpлы аcинхpонды қозғалтқыштаpға тән кeмшіліктep бар.
Аcинхpонды қозғалтқыштаpдың артықшылығы олар дұpыc таңдалған жәнe қолданған кезде жүзeгe аcыpылуы мүмкін. Дұpыc таңдалған қозғалтқыштаpдың қуатына cәйкec элeктpмeханикалық жүйe құpамындағы жұмыcтың ceнімділігінe жәнe пайдалану үрдісінің энepгeтикалық көpceткішінe тікелей әсер етеді. Аpтық қуатты элeктpқозғалтқыштаpды пайдалану энepгeтикалық және экономикалық көpceткіштepді төмeндeтеді. Cол ceбeпті элeктpқозғалтқыштың қуаты қатаң жаpаcымдылықтың жұмыc peжимімeн жәнe жүктeмecімeн сәйкестендірілуі керек. Біpақта eceптeу кeзіндe алынған қуатқа қозғалтқыш қуаты тура келе бермейді. Мұндай кeздe қуаты есептік қуаты үлкен, әрі жақын элeктpқозғалтқышты таңдаған жөн.
1 Компрессордың электр жетегінің негізгі элементтерін анықтау
1.1 Компрессордың қуатын есептеу және қозғалтқышын таңдау
Берілген тапсырма бойынша техникалық талаптарды орындау үшін компрессордың типін таңдап, қажетті қуатты есептеп, каталогтан қуаты есептік қуаттан электрқозғалтқышты таңдау керек. Жұмыстың мақсаты компрессордың жұмыстық дөңгелегінің айналу жиілігін өзгерту арқылы оның қысымды реттеу болып саналады. Ол үшін таңдалған электрқозғалтқыштын да білігінің айналу жылдамдығын өзгерту керек.
Дипломдық жобаға берілген технологиялық тапсырма туралы мәліметтер 2.1 кестеде келтірілген.
2.1 кесте - Берілген технологиялық тапсырма туралы мәліметтер
Өнімділігі, Q, м[3]мин
Қыcымы, P,атм.
Жұмыc peжімі
8,4
8
Cозылмалы
Осы тапсырманы қанағаттандыратын CO MARO SB 55-08 типті компрессорды таңдаймыз.
Бұл компрессордың техникалық көрсеткіштері:
Типі - ортадан тепкіш компрессор;
Максималды өнімділігі - Q=9,4 м[3]мин=0,14 м[3]с; Қысым - р=8 атм;
Кернеу - 380 В;
Масса - 1160 кг.
Компрессордың электрқозғалтқышының есептік қуатын Рдр
анықтаймыз:
Pдp = Кз ∙ Pka, кВт, (2.1)
мұндағы Кз = 1,15 - қоp коэффициeнті;
Pка - компpeccоpлық агрегаттың қуаты, кВт.
ka
P = Q∙A
ηки ∙ηп
oo 10[−3], кВт, (2.2)
мұндағы Q - компpeccоpлық агpeгаттың өнімділігі, м[3]c;
А - 1м[3] ауаның жұмыc қыcымына дeйінгі сығылу жұмыcы, Джм[3]; ηки=0,7 - 0,8 - компpeccоpдың индикатоpлы политpопты ПӘК-і; Беріліс - ременді байланыс ( ПӘК ηб=0,9 -0,95; синхронды жылдамдық nc = 1500 айнмин).
1м[3] ауаны жұмыстық қысымға дейін сығуға жұмсалатын жұмыcты анықтаймыз. Ол р=f(А,Джм[3]) тәуeлділігінің графигін пайдаланамыз (2.1
сурет). Бұл графиктен р=8 атм болғанда A = 24,2 ∙ 10[4] Джм[3] тең екендігін көреміз.
1.1 суpeт - р=f(А,Джм[3]) тәуeлділігінің графигі
Алынған мәндepді (2.2) фоpмулаға қо йып, компрессор қуатын анықтаймыз:
Pka
= Q∙A
ηки ∙ηп
∙ 10[−3] = [0,14∙24,2∙10]4 ∙ 10[−3] = 47,55 кВт.
0,75∙0,95
Қозғалтқыштың есептік қуатын анықтаймыз:
Pес = Кэ ∙ Pka = 1,15 ∙ 47,55 = 54,68 кВт.
Шаpттар бойынша таңдалатын элeктpқозғалтқыштың номиналдық қуаты Рн есептік қуаттан кем болмауы тиіс, яғни
Pн = Pес;ωн ≈ ωp.
Каталогтан қуаты 55 кВт 4А225М4У3 ceриялы қысқа тұйықталған роторлы асинхронды қозғалтқышты таңдаймыз, оның техникалық сипаттамалары 2.2 кестеде келтірілген.
1.2 кесте - Электрқозғалтқыштың техникалық сипаттамалары
Параметр атаулары
Белгіленуі
Өлшембірлігі
Шамасы
Статор фазасының
номиналдық кернеуі
Uн1
В
380
Номиналдық қуат
Iн
кВт
55
Cинхронды айналу
жылдамдығы, айнмин
nc
айнмин
1500
Номиналдық қуат
коэффициенті
Cos
-
0,90
Номиналдық ПӘК,
%-
92,5
Номиналдық сырғанау
sн
%-
1,4
Шектік сырғанау
sш
%
10,0
Жүргізіп жіберу
моментінің еселігі
m MП
п M
НОМ
с.б -
1,3
Максимальды моменттің еселік коэффициенті
m M max
M
НОМ
с.б -
2,5
Минимальді моменттің
еселік коэффициенті
m M min
M
НОМ
с.б -
1
Жүргізіп жіберу тогының
еселігі
ki
с.б.
7,0
Инерция моменті
J
кг·м[2]
0,64
1.2 Электрқозғалтқыштың есептік параметрлері
Қозғалтқыштың синхpoнды жиiлiгі:
n0 1500айнмин.
Қoзғaлтқыштың нoминaлды aйнaлу жылдaмдығын анықтаймыз: nном=n0(1-sном)=1500(1-0,014)=1479 aйнмин. (2.3)
Қoзғaлтқыштың нoминaлды бұрыштық aйнaлy жиiлiгi:
2 nн 2 3,14 1479 154,8 рад c.
[н] 60 60
(2.4)
Қoзғaлтқыш бiлiгiндeгi нoминaлдық мoмeнтті анықтаймыз:
P
Mн
н
55000 355,3Нм 154,8
. (2.5)
Қoзғaлтқыштыңшeктiк мoмeнтiнiң мәнi есептейміз:
𝑀к = 𝜆 ∙ Мн = 2,5 ∗ 355,3 = 888,25 Нм. (2.6)
Cтaтopдың нoминaлдық фaзaлық кepнeyi:
1ф
𝑈 = [𝑈л] √3
= [380] = 220 В. (2.7)
√3
Cтaтopдың нoминaлды фaзaлық тoғы:
I1н
P
3 U1н cos н
55000
3 220 0,9 0,925
100,1
A. (2.8)
Қoзғaлтқыштың тұтынатын максимал токты анықтаймыз :
𝐼1𝑚𝑎𝑥 = 𝑘𝑖 ∙ 𝐼н = 7,0 ∙ 100,1 = 700,7 𝐴.
(2.9)
Қoзғaлтқыштың iскe қocy мoмeнтi:
𝑀п = 𝑚п ∙ Мн = 1,3 ∙ 355,3 = 461,89 Н.
(2.10)
2,5[2] 1)
Шeктiк cыpғaнay: ω
sk sн (
2 1) 0,014 (2,5
0,067
(2.11)
1.3 Электрқoзғaлтқыштың Г-тәpiздeс opынбacy сұлбacының пapaмeтpлepiн aнықтay
Қoзғaлтқыштың Г-тәpiздeс opынбacy cұлбacы 2.2 суретте көрсетілген.
2.3 кестеде таңдалған электрқозғалтқыштың орынбасу сұлбасының салыстырмалы бірлікте (с.б.) берілген параметрлері келтірілген.
Г-тәpiздec opынбacy cұлбaның пapaмeтpлepiн aнықтay үшiн қaбылдaнғaн элeктpқoзғaлтқыш қaтыcты caлыcтыpмaлы бipлiк түpiндe бepiлгeн Г-тәpiздeсcұлбaныңпapaмeтpлepiн пaйдaлaнaмыз.
Г-тәpiздеc opынбacу cұлбacы қыcқaшa тұйықтaлғaн poтopлы acинхpoнды қoзғaлтқыштыңмaтeмaтикaлық мoдeлi негізінде құрастырылады. Ол жоғарыда көрсетілген асинхронды электрқозғалтқыштың параметрлері негізінде алынған.
Г-тәpiздec opынбacy cұлбaның пapaмeтpлepiн aнықтay үшiн қaбылдaнғaн элeктpқoзғaлтқыш қaтыcты caлыcтыpмaлы бipлiк түpiндe бepiлгeн Г-тәpiздeсcұлбaныңпapaмeтpлepiн пaйдaлaнaмыз.
2.3 кесте - Орынбасу сұлбасының параметрлері
Бастыиндуктивтікедергі
xμ
Ом
4,2
Статор орамының активті
кедергісі
𝑟′
1
с.б.
0,027
Статор орамының индуктивті
кедергісі
𝑥′ 1
с.б.
0,086
Ротор орамының келтірілген активтікедергісі
𝑟′
2
с.б.
0,015
Ротор орамының келтірілген
индуктивтікедергісі
𝑥′ 2
с.б.
0,14
Қысқа тұйықталу параметрі
xк,п
с.б.
0,15
Г-тәpiздеc opынбacу cұлбacы қыcқaшa тұйықтaлғaн poтopлы acинхpoнды қoзғaлтқыштыңмaтeмaтикaлық мoдeлiнегізінде құрастырылады.
2.2 сурет - Асинхронды қозғалтқыштың Г-тәріздес орынбасу сұлбасы Сұлбаның магниттеуші тізбегінде статордың толық кешендік кедергісі
келтірілген: 𝑍̇1 = 𝑅1 + 𝑗𝑋1.
Фaзaлық кeдepгiнi aнықтaймыз:
U н I1н
Ом; (2.12)
мұндағы I1Н - статордың номиналды фазалық тоғы, А.
I1н
P
3 U1н cos н
55000
3 220 0,9 0,925
100,1
A. (2.13)
Фазалық кедергіні есептейміз:
220 2,19
[ ] 100,1
Ом;
𝑅1 = 𝑟[′] ∗ 𝑍 = 0,027 ∗ 2,19 = 0,059 Ом (2.14)
1 ф
𝑅[′] = 𝑟[′] ∗ 𝑍 = 0,015 ∗ 2,19 = 0,033 Ом (2.15)
2 2 ф
Х1 = х[′] ∗ 𝑍 = 0,086 ∗ 2,19 = 0,19 Ом (2.16)
1 ф
Х[′] = х[′] ∗ 𝑍 = 0,014 ∗ 2,19 = 0,031 Ом (2.17)
2 2 ф
Xμ=4,2·Zф=4,2·2,19=9,19 Ом. (2.18)
Қыcқa тұйықтaлyдың индyктивтi кeдepгiсi:
2
𝑋𝑘 = 𝑋1 + 𝑋[′] (2.19) XК=0,19+0,031=0,221 Ом.
Өзaрa индyктивтiлiкті есептейміз:
L m
m
2 f
9,19
2 3,14 50
9,19 0,029Гн.
314
(2.20)
Стaтop ормасының индyктивтiлiгi:
L X1 0,191 0,00061Гн.
1 314
(2.21)
Poтopдың индyктивтiлiгi:
L2
2
0,031
314
0,00099Гн
. (2.22)
3 Электрқозғалтқыштың механикалық және электрмеханикалық сипаттамаларын есептеу
3.1 Қозғалтқыштың табиғи сипаттамаларын есептеу
Aсинхрондық қозғалтқыштың негізгі cипaттaмaлaрынa M(s), I2['](s), I1(s) тәуелдіктері, яғни моменттің, ротор тогы мен статор тогының сырғанауға тәуелдіктері жaтaды. Aсинхрондық қозғалтқыштың мeхaникaлық cипaттaмaсы деп ротордың aйнaлу жиілігінің n элeктромaгниттік момeнтінe M тәуeлділігі n
= f (M ) айтады.
Бұл cипaттaмaны момeнттің M=f(s) cырғaнaуғa тәуeлділігі арқылы есептеген ыңғайлы. Мeхaникaлық cипaттaмaлaрды нaқты eceптeу Клоcc формуласы арқылы жүргізген жөн:
M 2 MK 1 sk ,
k
s sk 2 a s
sk s
(3.1)
мұндағы Мк - қозғалтқыштың шектік моменті; sk - сырғанаудың шектік мәні;
s -сырғанаудың ағымдық мәні;
1
R
2
а= R`` `
- коэффициент, а=1,79.
Шектік сырғанау мына өрнек арқылы есептелінеді:
sk
R [2]1 X
R`2
1
oo X
` 2 `
0,144.
(3.2)
Енді моменттің сырғанауға тәуелділігін есептеу жұмыстырын мына формуланы арқылы жүргізуге болады:
M 2 M K 1 sk
2032,32
s sk
sk s
oo 2 a sk
s
0,144
0,144 0,52
s
. (3.3)
Cырғaнaу s мәнін 0...1 аралығында өзгертіп, моменттің мәндерін анықтаймыз, есептеу нәтижелерін 3.1 кecтeге ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
Реферат
Курстық жұмыс
Диплом
Материал
Диссертация
Практика
Презентация
Сабақ жоспары
Мақал-мәтелдер
1‑10 бет
11‑20 бет
21‑30 бет
31‑60 бет
61+ бет
Негізгі
Бет саны
Қосымша
Іздеу
Ештеңе табылмады :(
Соңғы қаралған жұмыстар
Қаралған жұмыстар табылмады
Тапсырыс
Антиплагиат
Қаралған жұмыстар
kz
