ҚАЗАҚСТАН-РЕСЕЙ МЕДИЦИНАЛЫҚ NSEO KAZAKH- RUSSIAN MEDICAL
УНИВЕРСИТЕТІ UNIVERSITY

БОӨЖ
ЭКГ-ні тіркеу және талдау қағидалары

Орындаған: Әбілов Бейбарыс
Топ: 105А ЖМ
Тексерген: Ақтан Ботагөз

Алматы 2020ж
Мазмұны:
I.КІРІСПЕ. Жүрек қызметінің көрсеткіштері
II.НЕГІЗГІ БӨЛІМ.
1. Жүректің өткізгіштік жүйесінің функциялары
2. Электрокардиограмма
3. ЭКГ ні тіркеу әдісі. ЭКГ ні тіркеу техникасы
III.ҚОРЫТЫНДЫ.
IV.ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР.

I.КІРІСПЕ. Жүрек қызметінің көрсеткіштері
Жүрек жұмысының көрсеткіштеріне жүректің систолалық және минуттық көлемі жатады. Жүректің систолалық немесе соққы көлемі дегеніміз - әр жиырылу кезінде сәйкес тамырларға жүректің ығыстырып шығаратын қанының мөлшері. Систолалық көлемнің шамасы жүректің өлшеміне, миокард күйіне және ағзаға байланысты. Салыстырмалы тыныштықтағы ересек сау адамның әр қарыншасының систолалық көлемі шамамен 70 -- 80 мл- ді құрайды. Сөйтіп қарыншалар жиырылуы кезінде артериялық жүйеге қанның 120 -- 160 мл көлемі келіп түседі. Жүректің минуттық көлемі дегеніміз - жүректің өкпе өзегі мен аортаға 1 минутта ығыстырып шығаратын қанының мөлшері. Орташа минуттық көлем 3- 5 л құрайды.
Жүректің систолалық және минуттық көлемі қанайналымның барлық аппаратының қызметін сипаттайды.Жүрек қызметінің сыртқы көріністерінің (жоғарғы ұшының соққысы, жүрек тондары) берілген мәліметтері бойынша дәрігер жүрек жұмысы туралы жорамалдай алады.
Осы берілгендерге жеке тоқталайық:
1. Жоғарғы ұшының соққысы.
Қарыншалар систоласы кезінде жүрек солдан оңға қарай бұрылып, айналмалы қозғалыс жасайды. Жүректің ұшы (басы) көтеріліп, бесінші қабырғааралық аймақта кеудені (қысады) басады. Систола кезінде жүрек өте тығыз болады, сол себепті жүрек ұшының қабырғааралық аралықты қысуын көруге болады (көтерілуі, быртыю). Жүректің жоғарғы ұшының соққысын анықтауға болады, сөйтіп оның шекарасы мен күшін анықтауға болады.
2. Жүрек тондары- жұмыс жасап тұрған жүректе пайда болатын дыбыстық құбылыстар. Тонның екі түрі бар: систолалық және диастолалық.
Систолалық тон. Осы тонның пайда болуына негізінен атриовентрикулярлы клапандар қатысады. Қарыншалардың систоласы кезінде атриовентрикулярлы клапандар жабылып, олардың жармалары (створкалары) мен оған бекітілген сіңір жіпшелерінің тербелісі І- ші тонды береді. Сонымен қатар І- ші тонның пайда болуына қарыншалар бұлшықетінің жиырылуы кезінде пайда болатын дыбыстық құбылыстар да қатысады. Өзінің дыбыстық ерекшеліктері бойынша І - тон- созыңқы және төмен.
Диастолалық тон қарыншалардың диастоласының басында протодиастолалық фаза кезінде, айшық клапандардың жабылуы кезінде пайда болады. Осы кезде қақпақшалар жармаларының тербелісі дыбыстық құбылыстардың көзі болып табылады. Дыбыстық сипаттамалары бойынша ІІ- ші тон қысқа және жоғары. Жүректің жұмысын онда пайда болатын электрлік құбылыстар бойынша да жорамалдауға болады. Оларды жүректің биопотенциалдары деп атайды және олар электрокардиографтың көмегімен алынады. Алынған биопотенциалдар электрокардиограмма деп аталады.

II.НЕГІЗГІ БӨЛІМ. 2.1 Жүректің өткізгіштік жүйесінің функциялары
Ырғақты серпіністердің спонтанды өндірілуі синусты- жүрекше түйіншектің көптеген жасушаларының үйлесімді қызметінің нәтижесі болып табылады және ол осы жасушалардың тығыз байланысы (нексус) арқылы және электротонды өзара әсерлесуімен қамтамасыз етіледі. Синусты- жүрекше түйіншегінде пайда болған қозу өткізгіштік жүйе арқылы жиырылғыш миокардқа беріледі.
Жүректің өткізгіштік жүйесінің ерекшелігі әр жасушаның қозуды өздігінен өндіру қабілеттілігі болып табылады. Жиілігі минутына 60-80 серпіністерді өндіретін синусты- жүрекше түйіншегінен өткізгіштік жүйенің алыстауына қарай оның әртүрлі бөлігінің автоматияға қабілеттілігінің төмендеуін өрнектейтін автоматия градиенті бар болады.

Әдеттегі жағдайларда өткізгіштік жүйенің барлық төмен орналасқан бөліктерінің автоматиясы синусты- жүрекше түйіншегінен келетін жиі серпіністермен жойылады. Осы түйіншектің зақымдануы не істен шығуы кезінде жүрекше- қарынша түйіншегі ырғақты басқарушы бола алады. Осы кезде серпіністер минутына 40-50 рет пайда болады. Егер осы түйіншек өшетін болса, онда жүрекше- қарынша шоғырының (Гис шоғыры) талшықтары ырғақты басқарушы болып табылады.
Осы кезде жүректің жиырылу жиілігі минутына 30-40-тан артпайды. Егер осы ырғақты басқарушы да істен шығатын болса, онда қозу үрдісі Пуркинье талшықтарының жасушаларында спонтанды пайда болуы мүмкін. Осы кезде жүрек ырғағы өте сирек болады- минутына шамамен 20 рет.
Жүректің өткізгіштік жүйесінің айрықша ерекшілігі оның жасушаларында жасушааралық контактінің - нексустардың көп мөлшерде бар болуы. Осы контактілер қозудың бір жасушадан басқа жасушаға өтетін жері болып табылады. Осындай контактілер өткізгіштік жүйе мен жұмыс миокарды жасушаларының арасында да болады. Контактінің бар болуы арқасында жеке жасушалардан тұратын миокард тұтас біртұтас түрінде жұмыс жасайды. Жасуашааралық контактінің көп болуы миокардта қозудың таралуының сенімділігін арттырады.
Синусты- жүрекше түйіншегінде пайда болған қозу жүрекшелер арқылы таралып, жүрекше- қарынша (атриовентрикулярлы) түйіншегіне жетеді. Жылы қанды жануарлардың жүрегінде синусты- жүрекше мен жүрекше - қарынша түйіншектері арасында, және де оң және сол жүрекшелер арасында арнайы өткізгіштік жолдар болады. Осы өткізгіштік жолдардағы қозудың таралу жылдамдығы жұмысшы миокард бойымен қозудың таралу жылдамдығынан соншалықты артық болмайды. Бұлшықет талшықтарының кішкене қалындығы және олардың ерекше тәсілмен бірігуі арқасында жүрекше- қарынша түйіншегінде қозудың таралуының бөгелуі пайда болады. Осы бөгелу салдарынан қозу жүрекше - қарынша шоғырына және жүректің өткізгіштік миоциттеріне (Пуркинье талшығы) тек жүрекшелер бұлшықеттері жиырылып үлгеріп, қанды жүрекшеден қарыншаға ығыстырып үлгергеннен кейін ғана жетеді.

2.2 Электрокардиограмма
Қозудың жұмыс миокардының аса көп жасушаларын қамтуы осы жасушалардың бетінде теріс зарядтардың пайда болуын тудырады. Жүрек қуатты электр генераторына айналады. Жоғары электрлік өткізгіштігі бар дене ұлпалары жүректің электрлік потенциалын дене бетінен тіркеуге мүмкіндік береді. Жүректің электрлік белсенділігін зерттеудің В. Эйтховен, А.Ф. Самойлов, Т.Льюис, В.Ф. Зеленин және т.б. ұсынған осындай әдістемесі электрокардиография деген атқа ие болды, ал оның көмегімен тіркелетін қисық электрокардиограмма (ЭКГ) деп аталады.

Электрокардиография жүректе қозудың таралу динамикасын бағалауға және ЭКГ-ң өзгеруі кезінде жүрек қызметінің бұзылуын жорамалдауға мүмкіндік беретін медицинада кең таралған диагностикалық әдіс болып табылады. Қазіргі кезде арнайы құралдар - электронды қүшейткіштері және осцилографтары бар электрокардиографтар қоланылады. Қисық сызықтар қозғалмалы қағаз жолағына жазылады. Бұлшықеттің белсенді қызметі кезіндегі және алыстағы зерттелетін объектіден ЭКГ жазатын құралдар жасалған. Бұл құралдар- телеэлектрокардиографтар деп аталады және олар радиобайланыстың көмегімен ЭКГ-ны арақашықтыққа тарату принципіне негізделген. Осындай тәсілмен жарыс кезінде спортшылардың, ғарыштағы космонавтардың және т.б ЭКГ-сы тіркеледі. Жүрек қызметі кезінде пайда болатын электрлік потенциалдардың телефон сымдары арқылы беріліп, ЭКГ-ны пациенттен үлкен қашықтағы арнайы орталықта тіркейтін құралдар жасалған.
Кеудеде жүректің белгілі бір орында орналасуы және адам денесінің өзіндік бір пішінінің болуы салдарынан жүректің қозған (-) және қозбаған бөліктері арасында пайда болатын электрлік күштік сызықтары дене бетінде бірқалыпты таралмайды. Сол себепті электродтардың орналасуы жеріне байланысты ЭКГ түрі және оның тістерінің вольтажы әртүрлі болады.
ЭКГ- ны тіркеу үшін аяқ- қол мен кеуде бетіндегі потенциалдардың тіркелімі (тармағы) жүргізіледі. Әдетте үш түрлі стандартты тіркелім әдісі қолданылады:
І-тіркелім: оң қол - сол қол;
ІІ-тіркелім: оң қол - сол аяқ;
ІІІ-тіркелім: сол қол - сол аяқ .
Сонымен қатар Гольдбергер бойынша үш униполярлы күшейтілген тармақтар тіркеледі: aVR; aVL; aVF. Стандартты тіркелімдерді тіркеу үшін қолданылатын екі электродты күшейтілген тіркелімдерді тіркеу кезінде біріктіріп, осы біріккен электродтар мен белсенді электродтар арасындағы потенциалдар айырмасы тіркеледі. Мысалы, aVR кезінде оң қолға байланған электрод белсенді болып табылады, ол aVL кезінде- сол қолға, aVFкезінде- сол аяққа байланған электрод белсенді болып табылады. Вильсон кеудеде 6 тіркелімді тіркеуді ұсынды
Үш стандартты тіркелімдегі тістер шамалаларының өзара қатынасын Эйтховен тағайындаған. Ол II - ші стандартты тіркелімде тіркелген жүректің электр қозғаушы күшінің I- ші және III- ші тіркелімдердегі электр қозғаушы күштерінің қосындысына тең болатындығын анықтаған. Тістердің биіктігі ЭҚК-ң көрінісін (мәнін) анықтайды, сондықтан II- ші тіркелімнің тістері өзінің шамалары бойынша I - ші және III- ші тіркелімдердегі тістердің алгебралық қосындысына тең.
Екінші электрод ретінде екі қолға және сол аяққа орнатылған бірге қосылған үш электрод алынады. Осы кезде ЭКГ түрі кеуде электроды орналасқан бөліктегі электрлік өзгерістерді ғана айқындайды. Аяқ-қолдарға (үшеуіне) орнатылған біріккен электрод индифферентті болып табылады , немесе нөлдік, себебі оның потенциалы бүкіл жүрек циклі бойы өзгермейді. Осындай электрокардиографиялық тіркелімдер униполярлы немесе бірполюсті деп аталады. Осы тіркелімдер V латын (V1, V2 және т. б.) әрпімен белгіленеді.

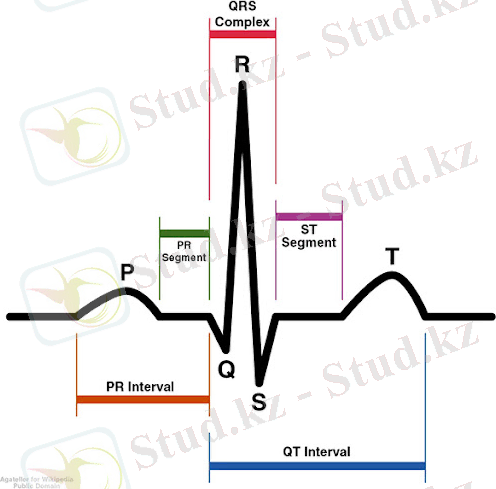

ЭКГ-ны талдау кезінде тістердің амплитудасы мВ (mV)-пен анықталады, олардың өту уақытын, сегменттердің ұзақтылын секундпен өлшейді. Сегмент дегеніміз көрші тістер мен белгілі бір тіс пен оған іргелес сегменті бар интервалдар арасындағы изопотенциалды сызықтың бөлігі.
ЭКГ- ң қалыптасуы (оның тістері мен интервалдарының) жүректе қозудың таралуын және осы үрдісті білдіреді. Қозатын жүйенің бөліктері арасында потенциалдар айырмасы болған кезде, яғни жүйенің қандай да бір бөлігі қозып, екіншісі қозбаса, тістер пайда болып, дамиды. Изопотенциалды сызық қозатын жүйеде потенциалдар айырмасы болмаса, яғни барлық жүйе қозбаса немесе керісінше қозса, пайда болады. Тіркелген ЭКГ жүрекше мен қарынша жиырылғыш миокардының тізбектелген қозумен қамтылуын білдіреді.
Р тісі жүрекшелердің қозуға ұшырағынын білдіреді және жүрекше тісі деген атқа ие болды. Әрі қарай қозу жүрекше-қарынша түйіншегі арқылы таралып, қарыншалардың өткізгіштік жүйесі арқылы таралады. Осы кезде электрокардиограф изопотенциалды сызықты тіркейді (екі жүрекше толығымен қозған, екі қарынша әлі қозбаған, ал қарыншалардың өткізгіштік жүйесі арқылы қозудың таралуы электрокардиографпен сезілмейді ( ол ЭКГ-ғы PQ сегменті).
Жүрекшелерде қозу көбінесе жиырылғыш миокард бойымен көшкін түрінде синусты - жүрекше бөлігінен жүрекше- қарынша бөлігіне қарай тарайды. Жүрекше ішіндегі арнайы шоғырлар арқылы қозудың таралу жылдамдығы жүрекшенің жиырылғыш миокарды арқылы қозудың таралу жылдамдығына шамамен тең болғанда қалыпты болады, сондықтан жүрекшелердің қозумен қамтылуы көпфазалы Р тісімен кесінделеді.
Қарыншалардың қозумен қамтылуы қозудың өткізгіштік жүйенің элементтерінен жиырылғыш миокардқа берілуі арқылы жүзеге асырылады, бұл қарыншалардың қозумен қамтылуын айқындайтын QRS жиынтығының сипатының күрделілігін білдіреді. Осы кезде Q тісі жүректің төбесінің қозғанын, оң емізікше бұлшықетінің, қарыншалардың ішкі бетінің қозғанын білдіреді.
R тісі - жүрек түбінің және қарыншалардың сыртқы бетінің қозғанын білдіреді. Қарыншалар миокардының қозумен толық қамтылу үрдісі S тісінің қалыптасуы аяқталғанда аяқталады. Енді екі қарынша да қозып, ST сегменті қарыншалардың өткізгіштік жүйесінде потенциалдар айырмасының жоқтығы салдарынан изопотенциалды сызықта болады.
Т тісі реполяризация үрдісін көрсетеді, яғни миокард жасушаларының қалыпты мембраналық потенциалының қайта орнауын білдіреді. Осы үрдістер әр жасушаларда қатаң синхронды пайда болмайды. Осының салдарынан миокардтың әлі де - поляризацияланған бөліктері ( яғни теріс заряды бар) мен өзінің оң зарядын қалпына келтірген миокард бөліктері арасында ... жалғасы
