Зертханалық жұмыс №2. Желдің минималды жұмыс жылдамдығын өлшеу
Жұмыстың мақсаты: зертханалық стендтің жел энергетикалық жүйесі жұмыс істейтін желдің минималды жылдамдығын өлшеу.
2.2.1 Жұмыстың бағдарламасы.
2.2.1.1 Зертханалық құрылғымен және зертханалық жұмыстың сипаттамасымен танысу (1.1 сурет).
2.2.1.2 Жел электр қондырғысының мнемосұлбасын зерттеу және басқару элементтерін тағайындау.
2.2.1.3 Желдің минималды жұмыстық жылдамдығын өлшеуді жүргізу.
2.2.1.4 Тәжірибелік тәуелділіктерді тұрғызу, зертханалық жұмыс бойынша есеп беруді жасау.
2.2.2 Жұмыстың сипаттамасы.
Зертханалық жұмысты жүргізу кезінде синхронды жел генераторы бос жүріс режимінде болуы керек. Ол үшін жұмысты бастамас бұрын стендпен сөндірілген автоматты ажыратқыш QF1 стендті қоректендіру модулі кезінде келесі тапсырмаларды орындау қажет:
- аккумуляторлы батарея АКБ модулінің клеммаларының ауыстырып қосқышын ОТКЛ жағдайына қою;
- Жүктеме модулінің ауыстырып қосқышы SA1 - SA5 төменгі жағдайға қою;
- жел жылдамдығының беріліс блогының Пуск ауыстырып қосқышын төменгі жағдайға қою. Бұл кезде жиілік түрлендіргішінің жұмысы блокталады.
- жел жылдамдығының беріліс потенциометрі сағат тіліне қарсы ең шеткі жағдайға қою.
Зертханалық жұмысты өлшеуіштік аспаптардың көрсеткіштерін тіркей отырып жүргізуге болады. Сондай-ақ жел электр қондырғысының параметрлерін өлшеу үшін дербес компьютерді пайдалануға болады. Ол үшін компьютерді қосып, Windows толық жүктелуін күтіп және DeltaProfi бағдарламасын қосу қажет, оның жұмыс белгісі қондырғыны орнату кезінде жұмыс үстеліне қойылған. Работы мәзірінде №1 жұмысты таңдау керек, одан кейін Пуск батырмасын (немесе F5) басу арқылы мәліметтерді жинау процесін қосу керек.
Желдің минималды жұмыстық жылдамдығын өлшеу тәжірибесі аккумуляторлы батарея зарядының тогы және жел генераторының айналу жылдамдығы жел жылдамдығына тәуелділігінен алынады I1, nr=f(nж). Тәжірибені жүргізу үшін 2.2 суретке сәйкес сұлбаны жинау қажет.

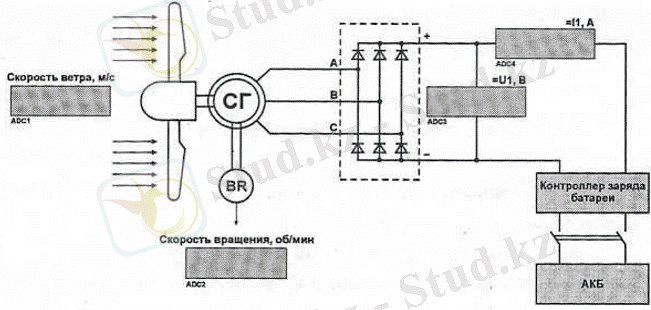

2.2 сурет - Желдің минималды жұмыс жылдамдығын алуға арналған сұлба
Құлаушы желдеткіш асинхронды электр қозғалтқыш арқылы іске қосылады, ол кернеуді инвенторлы типті жел жылдамдығының береліс блогында орналасқан жиілік түрлендіргішінен алады (суретте көрсетілмеген). Синхронды генератор статоры (А, В, С фазалары) Түзеткіш модуліне (А, В, С клеммаларына) қосылады. Түзеткіш модулінің тұрақты ток шиналарына + және - өлшеуіштік аспаптар қосылған, олар түзеткіштің шығысындағы ток және ... жалғасы
Жұмыстың мақсаты: зертханалық стендтің жел энергетикалық жүйесі жұмыс істейтін желдің минималды жылдамдығын өлшеу.
2.2.1 Жұмыстың бағдарламасы.
2.2.1.1 Зертханалық құрылғымен және зертханалық жұмыстың сипаттамасымен танысу (1.1 сурет).
2.2.1.2 Жел электр қондырғысының мнемосұлбасын зерттеу және басқару элементтерін тағайындау.
2.2.1.3 Желдің минималды жұмыстық жылдамдығын өлшеуді жүргізу.
2.2.1.4 Тәжірибелік тәуелділіктерді тұрғызу, зертханалық жұмыс бойынша есеп беруді жасау.
2.2.2 Жұмыстың сипаттамасы.
Зертханалық жұмысты жүргізу кезінде синхронды жел генераторы бос жүріс режимінде болуы керек. Ол үшін жұмысты бастамас бұрын стендпен сөндірілген автоматты ажыратқыш QF1 стендті қоректендіру модулі кезінде келесі тапсырмаларды орындау қажет:
- аккумуляторлы батарея АКБ модулінің клеммаларының ауыстырып қосқышын ОТКЛ жағдайына қою;
- Жүктеме модулінің ауыстырып қосқышы SA1 - SA5 төменгі жағдайға қою;
- жел жылдамдығының беріліс блогының Пуск ауыстырып қосқышын төменгі жағдайға қою. Бұл кезде жиілік түрлендіргішінің жұмысы блокталады.
- жел жылдамдығының беріліс потенциометрі сағат тіліне қарсы ең шеткі жағдайға қою.
Зертханалық жұмысты өлшеуіштік аспаптардың көрсеткіштерін тіркей отырып жүргізуге болады. Сондай-ақ жел электр қондырғысының параметрлерін өлшеу үшін дербес компьютерді пайдалануға болады. Ол үшін компьютерді қосып, Windows толық жүктелуін күтіп және DeltaProfi бағдарламасын қосу қажет, оның жұмыс белгісі қондырғыны орнату кезінде жұмыс үстеліне қойылған. Работы мәзірінде №1 жұмысты таңдау керек, одан кейін Пуск батырмасын (немесе F5) басу арқылы мәліметтерді жинау процесін қосу керек.
Желдің минималды жұмыстық жылдамдығын өлшеу тәжірибесі аккумуляторлы батарея зарядының тогы және жел генераторының айналу жылдамдығы жел жылдамдығына тәуелділігінен алынады I1, nr=f(nж). Тәжірибені жүргізу үшін 2.2 суретке сәйкес сұлбаны жинау қажет.
2.2 сурет - Желдің минималды жұмыс жылдамдығын алуға арналған сұлба
Құлаушы желдеткіш асинхронды электр қозғалтқыш арқылы іске қосылады, ол кернеуді инвенторлы типті жел жылдамдығының береліс блогында орналасқан жиілік түрлендіргішінен алады (суретте көрсетілмеген). Синхронды генератор статоры (А, В, С фазалары) Түзеткіш модуліне (А, В, С клеммаларына) қосылады. Түзеткіш модулінің тұрақты ток шиналарына + және - өлшеуіштік аспаптар қосылған, олар түзеткіштің шығысындағы ток және ... жалғасы
