Жоғарғы вольтты кабелдер


ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
АЛМАТЫ ЭНЕРГЕТИКА ЖӘНЕ БАЙЛАНЫС УНИВЕРСИТЕТІ
«Электр станциялары және электр энергетикалық жүйелері» кафедрасы
«Электротехникалық материалдар және бұйымдар» пәні
Есептеу сызба жұмыс №1
Мамандық: 5В071800 -Электрэнергетика
Орындаған: Нурмаханова Аружан
Тобы: ЭЭк-18-12
Тексерген: Дуйсенова Ш. Т.
Қабылдаған күні: << >> 2020 ж.
(бағасы) (қолы)
Алматы, 2020
Мазмұны
- Кіріспе . . . 3
- 110 - 525 кВ кернеуге арналған май толтырылған кабельдер . . . 4
- Жоғарғы вольтты кабелдер . . . 5
- Майға толған кабельдер калай жұмыс iстейдi? . . . 7
- Қорытынды . . . 10
- Пайдаланылған әдебиеттер . . . 11
Кіріспе
Ауа желілеріне қарағанда, кабельдік желілер қымбат, сондықтан олар қаланың аса құрылысты аудандарында, өнеркәсіптік орындар территориясында, яғни ауа желілерін қолдану мүмкін емес жерлерде қолданылады.
Кабельдің талсымдары бір-бірінен және сыртқы металдық қаптан, механикалық және электрлік беріктігі күшті, оқшаулағыш материал қабаты арқылы оқшауланады. Оқшаулағыш материал ретінде көбінесе талсымға тығыз қапталған және минералды маймен сіңдірілген кабельдік қағазды қолданады.
Талсымға қағаздың тығыз қапталуының (оралуы) қалыңдығы 2 - 17 мм және ені 10 - 30 мм болады. Механикалық берік қағаз таспаларының қолдануымен іске асады. Сіңдірілу алдында қағаз оқшаулама сіңдірілу процесінде құрғатылуы керек, ол процесс вакуумда 120 - 130 0 С температурада жүргізіледі. Майдың орнына жоғары қысымды газды пайдалануға болады.
35 кВ дейінгі кернеуде күштік жоғары вольтті кабельдер көбінесе үш талсымды болады, 110, 500 кВ және одан да жоғары кернеуде бірталсымды болады. Қағаз майлы оқшауламаға жұмыс кернеулері, коммутациялық және кейде (егер кабель ауа тораптарымен жалғанса) импульстік асқын кернеулер әсер етеді.

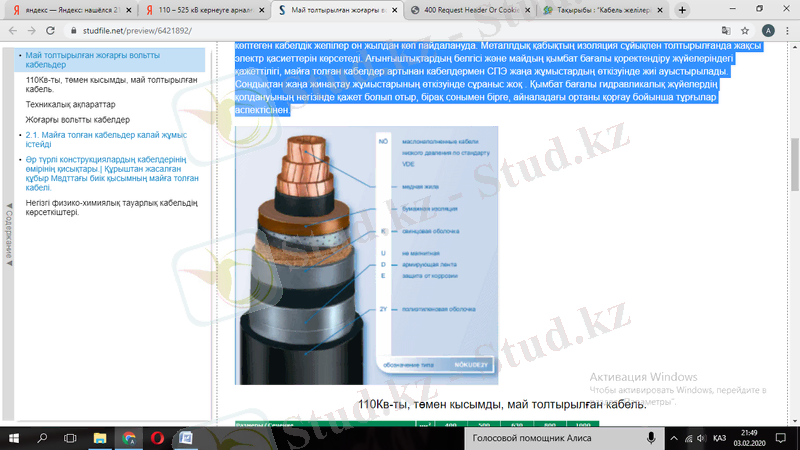

110 - 525 кВ кернеуге арналған май толтырылған кабельдер
Майға толған кабелдер жоғарғы вольтты қолдануларында баяғыдан қолданылып келеді. 1920ж. ойлап шығарылған, көптеген кабелдiк желiлер он жылдан көп пайдалануда. Металлдық қабықтың изоляциясы сұйықпен толтырылғанда жақсы электр қасиеттерiн көрсетеді. Ағынғыштықтардың белгiсi және майдың қымбат бағалы қоректендiру жүйелерiндегi қажеттiлiгi, майға толған кабелдер артынан кабелдермен СПЭ жаңа жұмыстардың өткiзуiнде жиi ауыстырылады. Сондықтан жаңа жинақтау жұмыстарының өткiзуiнде сұраныс жоқ . Қымбат бағалы гидравликалық жүйелердiң қолдануының негізінде қажет болып отыр, бiрақ сонымен бiрге, айналадағы ортаны қорғау бойынша тұрғылар аспектісінен.
Жоғарғы вольтты кабелдер
Қағаз изоляциясы бар ағып келетiн және сорғаламайтын изоляциялы тамақ берiлген кабелдер құраммен. Электр станциясы және тарату желдерiнiң дамытуымен бағзы соңында талап еттi электр берiлiсi желiлерiнiң күш кабелдерiнiң сұрақтар, қатысты конструкцияларына жауап беру. Алғашқысы сызықтар әуе түрлерi болды, дегенмен электр соққыларынан қорғаудың қамтамасыз етуi үшiн жақында шеттетiлген күш кабелдерi талап еттi. Күш сызықтарының қауiпсiздiгiнiң қамтамасыз етуi берiлулер әсiресе маңызды, электрмен қамағанғана емес, керiсiнше болуы керек өйткенi тұрғын сыртқы механикалық әсерлер шыдау. Алғашқы шеттетiлген кабелдердi ұсынды өзiменмен тұрғын, орағаны қурап қалған қағаз ленталарымен. Олар жоғары байлағыш құрамдармен тамақ бердi, диэлектрика қамтамасыз ететiн биiк электр берiктiгi. Негiзгi күрделiлiк қабаттай су изоляциялы алып тастаудың проблема болды. Қорғасын прессiнiң өнертабысы (Cortaillod, 1878) Кортаилода (Berthoud ) Бертодом және (Borel ) Бореломы мәселенi рұқсат еттi. Бұған момент бiр тiндi және зиянды әсерденгi көп тiндi кабелдерi қорғал қалуға болуы мүмкiн болды оның жерге қосуын жағдайда сонымен бiрге қорғаған жуан қорғасын қабығы арқылы сулар электр соққысынан қызыметшi. Қазiргi кабелдердiң конструкциялары негiзгi мұра еттi бiрiншi кабелдердiң сызықтары. Өзi түбегейлi жетiлдiрулер - сiңiру майының алмастыруы тазарақ сорғаламайтын құраммен. Осы типтың ғасырдың шекара пайда болған кабелдерi, пайдалануларда жылдардың шейiн 80 холарының өте тиiмдiлiктi және сенiмдiлiгi көрсете қалды. Кабелдердiң алмастыруы жағдайлардың көпшiлiгiнде сабақтас ақаулармен емес байланды кабелдердiң қартаюымен, жоғарғы кернеулер жанында электр энергиясының берiлулерi қажеттiлiкпен көп. Кабелдердiң жаңа конструкциясының алғашқы мысалдардың бiрлерi ретiнде беру торабын ескертуге болады (Guttannen ) Гуттаненом және Гандегомның аралығында 1928 жыл қойылған 50 кв кернеумен Oberhasli Power Company Networkтiң швейцария серiктестiгiмен (Handegg ) . Бағзыдан электр энергиясының тұтынуын қатты өсу сөзсiз келтiрдi берiлу кернеулердi үлкеюге сызық бойымен. Емес қоректендiрудiң байлауы бар кабел жақында бiлiндi 60 кв және одан жоғары жұмыс iстегенде iскер. Изоляцияның жуандығының үлкеюiн ойдағыдай мүмкiндiк бердi дегенмен 100 шаршыға дейiн кернеулерде сенiмдiлiктiң үлкен кернеулерiнде жұмыс iстесiн және қартаюға кедергi қанағаттанарлықсыз көрсеттi. L Л Эмануэлли басында 20-шi 20 жылдардың жүз жылдықтары. Emanuelli ) (Италия ) Pirelliнiң миландiк серiктестiгiнен, ойлап шығарды майға толған негiзiнде кабел, және бұл өнертабыс өзгерiстерге осыған дейiн ұшырамады. (Brugg ) 1933 Бругке Pirelliде кабелдердiң өндiру лицензиясын алды және майға толған бiр тiндi iстеп шығарды бастапқыда ол 150 шаршы кернеуге әуе параллель қолдануға өлшеулi кабел швейцария серiктестiгiнiң (Toss ) Тоссының подстанциясындағы электр берiлiсi желiлерi North-East SwitzerlandPower Company. Brugg серiктестiк технологиядағы жаңалықтарының қатары жоғарғы вольтты жасады кабел және жабдықтар, импульсты кернеумен сынау жеке алғанда. Швейцарияларда 1942 жылда 600 моларды созылымдықпен бiрiншi толық масштаб сызығы қаруландырған майға толған кабелдердiң негiзiне. Ол Innertkirchen no-шi жер асты зауыты қосты. Сыртқымын Oberhasli Power Company серiктестiктер трансформаторлық подстанциямен. Бұл бүгiн майға толған кабелдер жұмыстарда бұрынғыша болады және сенiмдi көрсетедi бұзықсыз жұмысты. Bruggсын серiктестiктердi пионерлiк жұмыстарының санына төңiрегiнде майға толған кабелдерге жатады:
- 6500 м ұзындықтарын майға толған кабелдерi бар Peccia-Pavona беру торабы және Maggia Power Companyнiң серiктестiгi үшiн 200 кв кернеумен;
- Oberhasliнiң желiсiнiң Гуттаненом және Гандекомының аралығында майға толған кабелдерi бар сызық 150 квNetwork, биiктiктер алмасу 5000 моларды ұзындықта 300 құрады;
- үшiн қолайлы 380 квтiң жұмыс кернеуi үшiн бiрiншi майға толған кабел генераторлық станция North-East Switzerland Power Company s Mapragg
- үшiн 380 кв майға толған кабелдердiң негiзi және жұмыс кернеуiнде жабдық Karakaya Hydro Power Station биiктiктер алмасуды құрайтын Түркиядағы электр станциялары 130 м. Bruggны серiктестiктi 1995 жылдың соңғасына кернеулер үшiн майға толған кабелдердiң 750 кмiн iстеп шығарды бұл кабелдердiң ешқайсысы бүгiнше шаршы 60мен 380мен аралығындағы кемелiне жетпегенге қатысты ақауларды алмады изоляциялар.
Майға толған кабельдер калай жұмыс iстейдi?
Қағаз изоляциясының майға толған кабелдерiнде үнемi маймен ылғалданады қысыммен ұстайды. Әрбiр кабелден жасаулары процессте ауа сумен айдалып шығады, және қуысты маймен толтырылады. Әуе көпiршiктерiнiң жоқтығымен әсiресе маңызды қамтамасыз ету. Кабел пайдалану уақыты қызады және май кеңидi. Майдың көлемiнiң өзгерiстерi кабелдiң аяқтарымен бiрлескен өтемақы резервуарларымен реттеледi. Қысым резервуарларды секция сығатын болатын болып қысылған ауамен сүйейдi. Майы оған тармақтар кеңейту немесе қысуда еркiн ағуға кабелдiң iшi мүмкiндiк бередi. Көлем гидравликалық жүйе жағдайда тiптi болғандай етiп кабелдiң ұзындығымен сәйкес сайланады механикалық зақымдануды тәуекелдiң қысқа тұйықталуы болды теңестiру есебiнен ең төменгi салдарынан қатты қыздырудың қысымдары лақтыру шақырылған гидравликалық қысым. Майға толған кабелдер қартаюға өте орнықты. Коэффициенттiң өлшемдерi 150 кв кернеулер үшiн болатын қолайлы кабелдiң диэлектриялық жоғалтулары 30 жылдар, iс жүзiнде сондай болып нәтиженiң қиырының пайдаланулары, сонымен қатар осындайда тұңғыш рет енгiздi пайдалануды. Оларда болуы мүмкiн артықшылықпен сол айырмашылығы болатын майға толған кабелдер май қысымының тұрақты барлауы, өте сенiмдi бүгiн болып қалады барлық жоғарғы вольтты және аса жоғарғы вольтты кабелдердiң арасында қолдану кезiндегi қатынас. Майға толған кабелдер қорғасыннан жуан тiгiссiз тығыз бекiтiлген қабықтарын алады, немесе мыс немесе гидравликалық нобай өзiне қосатын алюмини бүрмелi қабығын. 3. Пластмасса изоляциясымен кабелдерi Изоляцияның майға қарағанда және газ толтырылған кабельлерi полимерлiк изоляция өткiзгiш кабелдер полиэтиленнiң жiгi қатты экструдированный болады. Бұл қамтамасыз етедi арматуралар монтаждың оңайлығын және қоршаған ортаның ластануын шығарады, өйткенi жоқ сiңетiн сұйықтар. Bruggның серiктестiгiнiң ықыласы негiзгi жылдар е 1980-шi фокуске келтiрген жоғарғы вольтты полимерлiк кабелдерге. Жақсы пайдалану көрсеткiштерi полимерлiк орташа деңгейдiң кабелдерiнiң дүние жүзiнде көрсетiлген (60 квке дейiн) кернеулерi қызмет еттi жоғарғы вольтты диапазондағы жетiстiктiң алғышартымен. Батылсын өңдеу бiр қадам алға болды қапсырылатын полимерлiк изоляциялы материалдар, (көлденең молекулалық байланысы бар тiгiлген полиэтилен cross-linked polyethylene) сондай XLPE және (ethylene-propylene rubber - этиленпропилен Резеңкесi) EPR, сонымен бiрге бiр уақыттағы экструзияның технологиясының енгiзуi iшкi электр өткiзетiн перде, сыртқы электр өткiзетiн перде де қабаттай изоляциялы. 1996 жылға кернеулер үшiн 750 кмнен астам жоғарғы вольтты полимерлiк кабелдер iстеп шығарған өте түбегейлi табыстармен шаршы 45пен 380мен аралығындағы келесi болып табылады:
- барлық енгiзiлген кабелдердiң пайдалануларына сапа уақытпен растаған;
- олар биiк пайдалану сипаттамалардың көрсеттi. Олар жалғыз әлсiз тараппен (water-treeing ) триинговты дамытуға тенденцияны санауға болады. Бұл кемшiлiк бағытталған тиiстi құралдардың қолдануы жолымен сақтап қалуға болады изоляцияға суды енудi сақтап қалуға тiкелей.
- 1982 жылдан - серiктестiк үшiн беру тораптарының бiрнеше 110 квi North-East Switzerland Power(Швейцария ) Цompany
-(Morcote ) Моркот және (Brusino ) Брусино оңтүстiк қосқан 1985-су асты сызығы Swiss Federalдiң темiр жол серiктестiгi үшiн байланыс Швейцариялар, және 132 квRailways
-Ontarioнiң серiктестiгi үшiн 230 кв кернеу өлшеулi 1990-бiрiншi кабел(Канадалық ) Hydro
-400 кв кернеуге 1993-эксперименталдi тәжiрибе-өнеркәсiптiк сызық және серiктестiктер үшiн 1 х800 мм2-шi кабелдiң қимасымен North-East Switzerland Power Company (Швейцария )
-1993 жылдан - Ирландиядағы 220 квi, Қытайдағы кернеудiң бiрнеше беру тораптары, Сауд Аравиялар, Мысыр және Швейцария. PDF created

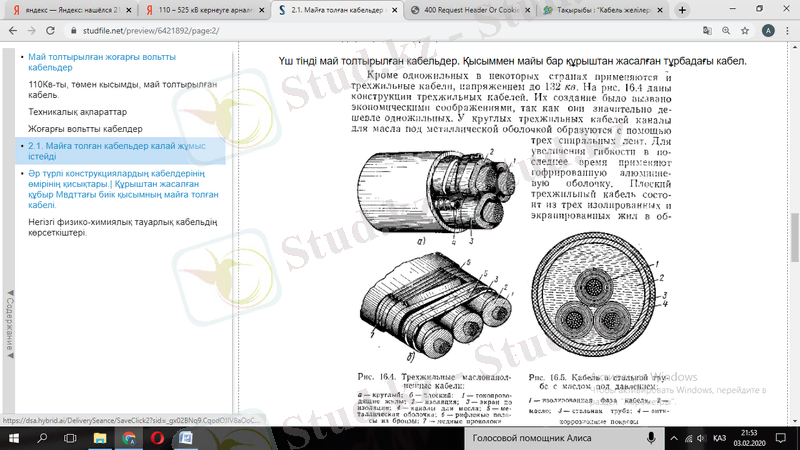

110, 220, 500 кв айнымалы кернеулерге (құрыштан жасалған құбырларда) биiк қысымның майға толған кабелдерi екi маркалардың ССРОларына шығарылады: Мвдт және Мвдтк. Кабелдiң маркасы төмендегiше басын ашып айтады: М - май толтырылған, Д - қысым, құрыштан жасалған құбырдың Т майға толған. Әрiптердiң Тәңi Сочы тоқыған, кабелдiң өзегi майы бар контейнердегi монтаждың орынына әкелiнетiнiн бiлдiредi. Биiк қысымның майға толған кабелдерi 120-1200 мм2 қарай бiр фазаға қималарын аралықта шығарылады. Биiк қысымның майға толған кабелдерi вакуум Қазандарында кебiп ылғалданады, қоректендiрумен байлауы бар кабелдерге сол сияқты, бiрақ үлген диаметр. Кабелдiң тоқаштары процессте температура, вакуумның бақылауы және кабелдiң электр мiнездемелерiн апарады. 80-шi сағат кабелдiң тоқашының ұзақтығы.
Мвдт марканың (құрыштан жасалған тұрбаларда) биiк қысымының майға толған кабелдерi бойынша кернеулерге шығарылады, айнымалы тоқтың 220 және 500 кв. Ток өткiзетiнi биiк қысымның майға толған кабелдерi тұрғын дөңгелек көп сымды орындалады. Желiге металлдалған тесiлмеген қағаздың үш ленталарының пердесi және арнайы кабелдiк қағаздан изоляциялары келтiрiледi. Кв бойынша кабел үшiн изоляцияның номиналды жуандығы терiс кiру рұқсаты бар тең 12 мм 0 3 ммнан аспайтын қабылданады. Изоляцияның үстiненi тесiлген металлдалған қағаз және мыс ленталарының пердесi, сонымен бiрге кабелдiң созбалауын жеңiлдiк үшiн жұмсақ мыс жартылай дөңгелек сымдарыдан тұрбаға екi спиральлер таңылады. Содан соңы кемiнде 2 2 ммнiң жуандығымен тасымалдау және сақтау кабелдiң изоляциясын уақытында сақтайтын уақытша қорғасын қабығы таңылады. Изоляцияның қоректендiрулерi үшiн арнайы минерал майды қолданылады.
