Ток өткізгіш бөлігі
Коммерциялық емес ашық акционерлік қоғамы
Ғ.Ж.Дәукеев атыындағы АЛМАТЫ ЭНЕРГЕТИКА ЖӘНЕ БАЙЛАНЫС УНИВЕРСИТЕТІ
Электрмен жабдықтау және энергияның жаңғыртылатын көздері кафедрасы кафедрасы
Энергетикалық қондырғылардың қауіпсіздік техникасы пәні
№2 зертханалық жұмыс
Тақырыбы: Электр желілерінің әртүрлі типтерін зерттеу
Мамандығы : Электр Энергетикасы
Орындаған: Сапарбай Нұрасыл Тобы: ЭЭдк-21-1
Тексерген: Мустагулова Б.
________________________ ________________2021 ж
(бағасы) (қолы)
Алматы 2020
№2 зертханалық жұмыс. Электр желілерінің әртүрлі типтерін зерттеу
Жұмыстың мақсаты: электр желілерінің әртүрлі түрлерін зерттеу.
Жабдық: "қуат беру желісі" модулі, "TN желісі" модулі, "тт1Т желісі" модулі, "электр қондырғысы" модулі, "Қос оқшауланған электр қондырғысы" модулі, қосқыш өткізгіштер.
Теориялық бөлім
Электр қондырғысы электр энергиясын өндіруге, түрлендіруге, тасымалдауға, таратуға және оны энергияның басқа түрлеріне түрлендіруге арналған машиналардың, құрылғылардың, желілердің және қосалқы жабдықтардың жиынтығы (құрылымдар мен бөлмелермен бірге) деп аталады.
Белсенді бөліктер: жұмыс кезінде кернеулі өткізгіштер мен өткізгіш бөліктер (сыртқы өткізгіштер, бейтарап өткізгіштер, РЕ немесе PEN емес).
Өткізгіш бөлігі-электр тогын өткізе алатын бөлік [Pue, P. 1.7.7].
Ток өткізгіш бөлігі-жұмыс кернеуінде жұмыс істеп тұрған электр қондырғысының өткізгіш бөлігі, оның ішінде нөлдік жұмыс өткізгіші (бірақ PEN-өткізгіш емес) (ЭОЕ, 1.7.8 т.).
Ашық өткізгіш бөлігі-әдетте кернеуде болмайтын, бірақ негізгі оқшаулау зақымданған кезде кернеуде болуы мүмкін электр қондырғысының өткізгіш бөліктері жанасуға қол жетімді бөлігі [ЭОЕ, 1.7.9 т.].
Сыртқы өткізгіш бөлігі-электр қондырғысының бөлігі болып табылмайтын өткізгіш бөлігі (ЭОЕ, 1.7.10 т.).
Негізгі оқшаулау-ток өткізгіш бөліктерді оқшаулау, соның ішінде тікелей жанасудан қорғауды қамтамасыз етеді [ЭОЕ, 1.7.39 т.].
Қосымша оқшаулау-жанама жанасу кезінде қорғау үшін негізгі оқшаулауға қосымша орындалатын, кернеуі 1 кВ дейінгі электр қондырғыларындағы тәуелсіз оқшаулау [ЭОЕ, 1.7.40-т.].
Қос оқшаулау-негізгі және қосымша оқшаулаулардан тұратын кернеуі 1 кВ дейінгі электр қондырғыларындағы оқшаулау [ЭОЕ, 1.7.41-т.].
Қазіргі заманғы нормативтік-техникалық құжаттамада кернеуі 1 кВ дейінгі барлық электр қондырғылары әртүрлі типтегі жүйелер ретінде қарастырылады. Жүйе дегеніміз-электр энергиясының көзі, электр желісі және электр тұтынушысы.
"Қоректендіруші электр желілері" термині электр энергиясы көзі мен қоректендіруші желілерді қамтитын жүйенің құрамдас бөлігін білдіреді.
Қоректендіру тораптары түрлері бойынша ерекшеленеді:
* тоқ өткізгіш өткізгіштер жүйесі;
* жерге қосу жүйелері.
Айнымалы ток өткізгіш өткізгіштер жүйесінің келесі түрлері бар:
* бір фазалы екі сымды;
* бір фазалы үш сымды;
* екі фазалы үш сымды;
* екі фазалы бес сымды;
* үш фазалы төрт сымды;
* үш фазалы бес сымды.
Электр желілері келесі түрде болады: TN-S, TN - C, TN-C - S, ТТ,IT.
Кернеуі 1000 В дейінгі электр жүйелерінің сыныптамасы және схемалары
TN жүйесі-қуат көзінің бейтарабы жерге тұйықталған, ал электр қондырғысының ашық өткізгіш бөліктері нөлдік қорғаныс өткізгіштері арқылы көздің жерге тұйықталған бейтарабына қосылған жүйе... [Pue, P. 1.7.3].
Бұл анықтамада бірқатар терминдер қолданылды.
Нейтраль-торапты қоректендіретін генераторлар немесе трансформаторлар орамдарының жалпы нүктесі; электр энергиясы көзінің шығу қысқыштарындағы нейтралға қатысты өлшенген кернеулер тең.
Жерге тұйықталған бейтарап-тікелей жерге тұйықтау құрылғысына қосылған трансформатордың немесе генератордың бейтарабы. Сондай-ақ, жерге тұйықталған - бір фазалы айнымалы ток көзінің шығысы немесе екі сымды желілердегі тұрақты ток көзінің полюсі, сондай-ақ үш сымды тұрақты ток желілеріндегі орташа нүкте [Pue, P. 1.7.5].
Нөлдік өткізгіш-бұл электр энергиясын тұтынушыларды қуаттандыруға немесе ашық өткізгіш бөліктерге қосылуға арналған жерге тұйықталған бейтарапқа қосылған өткізгіш.
Нөлдік жұмыс (бейтарап) өткізгіші (N) - электр қабылдағыштарды қоректендіруге арналған және үш фазалы ток желілеріндегі генератордың немесе трансформатордың жерге тұйықталған бейтарабымен, бір фазалы ток көзінің жерге тұйықталған шығуымен, тұрақты ток желілеріндегі көздің жерге тұйықталған нүктесімен қосылған 1 кВ дейінгі электр қондырғыларындағы өткізгіш (ЭОЕ, 1.7.35-т.).
Қорғаныстық (РЕ) өткізгіш - электр қауіпсіздігі мақсатына арналған өткізгіш.
Қорғаныстық жерге қосу өткізгіші-қорғаныстық жерге қосуға арналған қорғаныстық өткізгіші.
Нөлдік қорғаныстық өткізгіш-ашық өткізгіш бөліктерін қорек көзінің жерге тұйықталған бейтарабына қосуға арналған 1 кВ дейінгі электр қондырғыларындағы қорғаныстық өткізгіш [ЭОЕ, 1.7.34-т.].
TN-C жүйесі-нөлдік қорғаныс және нөлдік жұмыс өткізгіштері бүкіл ұзындығы бойынша бір өткізгіште біріктірілген TN жүйесі [Pue, P. 1.7.3]. TN-C жүйесінде (сурет. 2.1) біріктірілген нөлдік және жұмыс сымы PEN деп белгіленеді.
TN-S жүйесі-нөлдік қорғаныс және нөлдік жұмыс өткізгіштері оның бүкіл ұзындығына бөлінген TN жүйесі [Pue, P. 1.7.3]. TN-S жүйесі (сурет. 2.2) телекоммуникациялық желілерде қолданылады (бұл ретте TN-C жүйесінің торабында жердегі жұмыс тогының бір бөлігі ағу кезінде пайда болатын төмен кернеулі токты желілерде кедергілер болмайды).

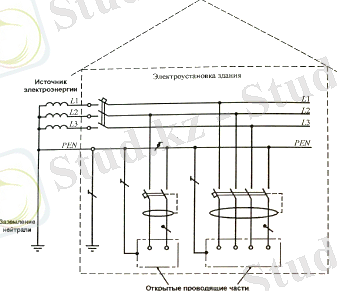

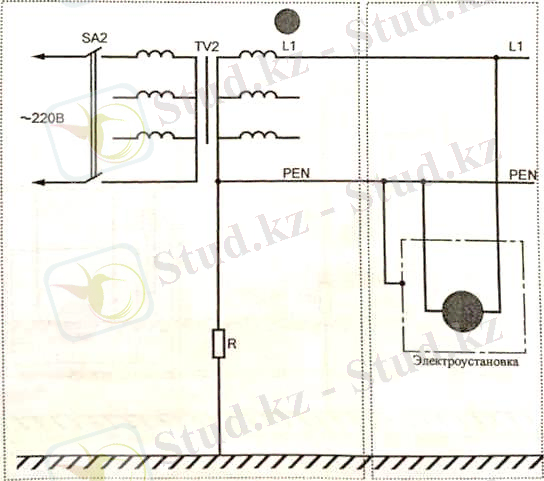

Сур. 2.2. TN-C жүйесі

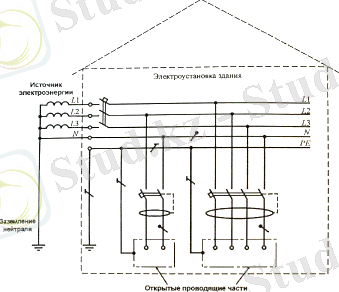

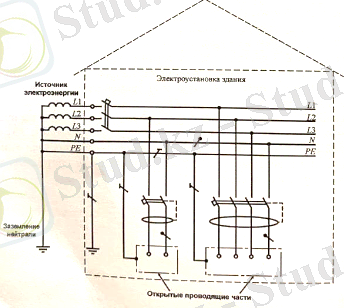

Сур. 2.2. TN-S жүйесі

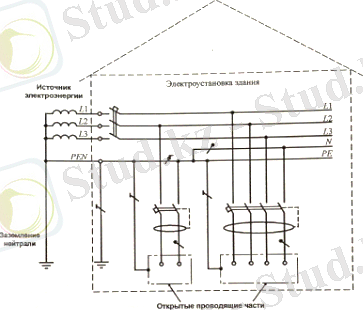

TN-C-S жүйесі-нөлдік қорғаныс және нөлдік жұмыс өткізгіштерінің функциялары қуат көзінен бастап оның бір бөлігінде бір өткізгіште біріктірілген TN жүйесі (TTUE, P. 1.7.3]. Сонымен қатар, TN-S жүйесіндегі сияқты, ... жалғасы
Ғ.Ж.Дәукеев атыындағы АЛМАТЫ ЭНЕРГЕТИКА ЖӘНЕ БАЙЛАНЫС УНИВЕРСИТЕТІ
Электрмен жабдықтау және энергияның жаңғыртылатын көздері кафедрасы кафедрасы
Энергетикалық қондырғылардың қауіпсіздік техникасы пәні
№2 зертханалық жұмыс
Тақырыбы: Электр желілерінің әртүрлі типтерін зерттеу
Мамандығы : Электр Энергетикасы
Орындаған: Сапарбай Нұрасыл Тобы: ЭЭдк-21-1
Тексерген: Мустагулова Б.
________________________ ________________2021 ж
(бағасы) (қолы)
Алматы 2020
№2 зертханалық жұмыс. Электр желілерінің әртүрлі типтерін зерттеу
Жұмыстың мақсаты: электр желілерінің әртүрлі түрлерін зерттеу.
Жабдық: "қуат беру желісі" модулі, "TN желісі" модулі, "тт1Т желісі" модулі, "электр қондырғысы" модулі, "Қос оқшауланған электр қондырғысы" модулі, қосқыш өткізгіштер.
Теориялық бөлім
Электр қондырғысы электр энергиясын өндіруге, түрлендіруге, тасымалдауға, таратуға және оны энергияның басқа түрлеріне түрлендіруге арналған машиналардың, құрылғылардың, желілердің және қосалқы жабдықтардың жиынтығы (құрылымдар мен бөлмелермен бірге) деп аталады.
Белсенді бөліктер: жұмыс кезінде кернеулі өткізгіштер мен өткізгіш бөліктер (сыртқы өткізгіштер, бейтарап өткізгіштер, РЕ немесе PEN емес).
Өткізгіш бөлігі-электр тогын өткізе алатын бөлік [Pue, P. 1.7.7].
Ток өткізгіш бөлігі-жұмыс кернеуінде жұмыс істеп тұрған электр қондырғысының өткізгіш бөлігі, оның ішінде нөлдік жұмыс өткізгіші (бірақ PEN-өткізгіш емес) (ЭОЕ, 1.7.8 т.).
Ашық өткізгіш бөлігі-әдетте кернеуде болмайтын, бірақ негізгі оқшаулау зақымданған кезде кернеуде болуы мүмкін электр қондырғысының өткізгіш бөліктері жанасуға қол жетімді бөлігі [ЭОЕ, 1.7.9 т.].
Сыртқы өткізгіш бөлігі-электр қондырғысының бөлігі болып табылмайтын өткізгіш бөлігі (ЭОЕ, 1.7.10 т.).
Негізгі оқшаулау-ток өткізгіш бөліктерді оқшаулау, соның ішінде тікелей жанасудан қорғауды қамтамасыз етеді [ЭОЕ, 1.7.39 т.].
Қосымша оқшаулау-жанама жанасу кезінде қорғау үшін негізгі оқшаулауға қосымша орындалатын, кернеуі 1 кВ дейінгі электр қондырғыларындағы тәуелсіз оқшаулау [ЭОЕ, 1.7.40-т.].
Қос оқшаулау-негізгі және қосымша оқшаулаулардан тұратын кернеуі 1 кВ дейінгі электр қондырғыларындағы оқшаулау [ЭОЕ, 1.7.41-т.].
Қазіргі заманғы нормативтік-техникалық құжаттамада кернеуі 1 кВ дейінгі барлық электр қондырғылары әртүрлі типтегі жүйелер ретінде қарастырылады. Жүйе дегеніміз-электр энергиясының көзі, электр желісі және электр тұтынушысы.
"Қоректендіруші электр желілері" термині электр энергиясы көзі мен қоректендіруші желілерді қамтитын жүйенің құрамдас бөлігін білдіреді.
Қоректендіру тораптары түрлері бойынша ерекшеленеді:
* тоқ өткізгіш өткізгіштер жүйесі;
* жерге қосу жүйелері.
Айнымалы ток өткізгіш өткізгіштер жүйесінің келесі түрлері бар:
* бір фазалы екі сымды;
* бір фазалы үш сымды;
* екі фазалы үш сымды;
* екі фазалы бес сымды;
* үш фазалы төрт сымды;
* үш фазалы бес сымды.
Электр желілері келесі түрде болады: TN-S, TN - C, TN-C - S, ТТ,IT.
Кернеуі 1000 В дейінгі электр жүйелерінің сыныптамасы және схемалары
TN жүйесі-қуат көзінің бейтарабы жерге тұйықталған, ал электр қондырғысының ашық өткізгіш бөліктері нөлдік қорғаныс өткізгіштері арқылы көздің жерге тұйықталған бейтарабына қосылған жүйе... [Pue, P. 1.7.3].
Бұл анықтамада бірқатар терминдер қолданылды.
Нейтраль-торапты қоректендіретін генераторлар немесе трансформаторлар орамдарының жалпы нүктесі; электр энергиясы көзінің шығу қысқыштарындағы нейтралға қатысты өлшенген кернеулер тең.
Жерге тұйықталған бейтарап-тікелей жерге тұйықтау құрылғысына қосылған трансформатордың немесе генератордың бейтарабы. Сондай-ақ, жерге тұйықталған - бір фазалы айнымалы ток көзінің шығысы немесе екі сымды желілердегі тұрақты ток көзінің полюсі, сондай-ақ үш сымды тұрақты ток желілеріндегі орташа нүкте [Pue, P. 1.7.5].
Нөлдік өткізгіш-бұл электр энергиясын тұтынушыларды қуаттандыруға немесе ашық өткізгіш бөліктерге қосылуға арналған жерге тұйықталған бейтарапқа қосылған өткізгіш.
Нөлдік жұмыс (бейтарап) өткізгіші (N) - электр қабылдағыштарды қоректендіруге арналған және үш фазалы ток желілеріндегі генератордың немесе трансформатордың жерге тұйықталған бейтарабымен, бір фазалы ток көзінің жерге тұйықталған шығуымен, тұрақты ток желілеріндегі көздің жерге тұйықталған нүктесімен қосылған 1 кВ дейінгі электр қондырғыларындағы өткізгіш (ЭОЕ, 1.7.35-т.).
Қорғаныстық (РЕ) өткізгіш - электр қауіпсіздігі мақсатына арналған өткізгіш.
Қорғаныстық жерге қосу өткізгіші-қорғаныстық жерге қосуға арналған қорғаныстық өткізгіші.
Нөлдік қорғаныстық өткізгіш-ашық өткізгіш бөліктерін қорек көзінің жерге тұйықталған бейтарабына қосуға арналған 1 кВ дейінгі электр қондырғыларындағы қорғаныстық өткізгіш [ЭОЕ, 1.7.34-т.].
TN-C жүйесі-нөлдік қорғаныс және нөлдік жұмыс өткізгіштері бүкіл ұзындығы бойынша бір өткізгіште біріктірілген TN жүйесі [Pue, P. 1.7.3]. TN-C жүйесінде (сурет. 2.1) біріктірілген нөлдік және жұмыс сымы PEN деп белгіленеді.
TN-S жүйесі-нөлдік қорғаныс және нөлдік жұмыс өткізгіштері оның бүкіл ұзындығына бөлінген TN жүйесі [Pue, P. 1.7.3]. TN-S жүйесі (сурет. 2.2) телекоммуникациялық желілерде қолданылады (бұл ретте TN-C жүйесінің торабында жердегі жұмыс тогының бір бөлігі ағу кезінде пайда болатын төмен кернеулі токты желілерде кедергілер болмайды).
Сур. 2.2. TN-C жүйесі
Сур. 2.2. TN-S жүйесі
TN-C-S жүйесі-нөлдік қорғаныс және нөлдік жұмыс өткізгіштерінің функциялары қуат көзінен бастап оның бір бөлігінде бір өткізгіште біріктірілген TN жүйесі (TTUE, P. 1.7.3]. Сонымен қатар, TN-S жүйесіндегі сияқты, ... жалғасы
