Тақырыбы: Куп Химмельбтың Перуджа қаласындағы шатырды ойлап табуы. Қанатты жел қондырғылары.

Мамандығы : Электроэнергетика

Орындаған: Рамазанов Дарын

ЭЭк-20-12

Тексерген: phD докторРасмухаметова Айнур Сериковна

«» 202ж (бағасы) (қолы)

Алматы 2021

Жоспар:

Кіріспе3стр
Куп Химмельбтың Перуджа қаласындағы шатырды ойлап табуы. 4стрЭнергетикалық шатыр жобасы үш қабаттан тұруы4стр
Wolf D. Prix Италияның Перуджа қаласында "энергетикалық шатырды" ұсынған--5стрКуп Химмельб кооперативі шатырдың дизайнын жасады5-6стрСәулетші Вольф Ди Прима ойлап тапқан мұражай6-7стрМұражай құрылысы7-9стр
Куп Химмельбьтың Венаның орталығындағы Фалькенстрассе щатырын қайта құру жобасы9-11стр
Қанатты жел қондырғылары11-15стр
Көлденең осьті жел
Тік осьті жел электрогенераторлар15-18стр
Tyer Wind жел генераторы18стр
Tyer Жел энергиясы18-21стр
Қорытынды22стр
Пайдалынылған әдебиеттер23стр

Кіріспе

Халықтың көбісі қатты желдерді, дауылдардытек оларды теріс ойменқабылдайды. Бірақ, олардың күшісындыру немесе бұзу ғана емес, осы күштідұрысқолданса, олда қоғамға өзүлесінқосады.

Қазіргі уақытта дамыған ғылыми техникадан жасырыну мүмкін емес. Себебі ол күнделікті өміріміздің барлық ауқымын қамтыды, соның арқасында энергия көзінің балама түрлері шықты. Әлем бойынша энергия көздерінің экономикасы тоқтаусыз өсуде. Қазіргі мұнай, газ және көмірдің қорлары күндердің бір күнінде бітеді. Оны немен алмастырамыз?- дегенсұрақ пайда болады. Осы сұраққа жауап іздеуде баламалы, экологиялық таза және жаңартылатын энергия көздерін зерттеуге әкеледі. Олардың қатарына:жел(желгенераторлы), күн(коллекторлар, су жылытқыштар, күн батареялары), су қозғалысы(құйылмалы және толқындық электро станциялар), жер асты жылуы(геотермиялық энергия, жылу және электорлық станциялар) жатады. Баламалы энергия түрлерінің басты ерекшелігі - су, күн және жел энергиялары әр кезде жаңара алатын шексіз энергия көзі болып табылады. Табиғи энергияны электр тоғына үлкен шығыс қуатымен түрлендіретін өнекәсіптік генераторлардың үлгілері әзірше қымбат. Жел генераторы қанша қымбат болғанмен өзінің қымбат бағасына арзан электро энергиясын беріп алмастырады. Уақыт өте келе өз бағасын ақтаған соң, ол тұтынушыға тегін элекетр энергиясын беріп отырады. Жел генераторлары мен күн батареялары экологиялық таза электірлік энергия көзі ретінде атмосфераға жіберілетін шығындарды қысқартады.

Қазіргі энергетикада энергия алудың екі көзі бар:дәстүрлі және жаңартылатын. Дәстүрлі энергия көздерінің қорлары бітеді. Бұл мәселені шешудің бірнеше жолдарына әкеледі: қолда бар қорларды үнемдеу немесе басқа энергия көздеріне, атап айтқанда - жаңартылатын энергия көздеріне көшу.

Жел, күн, өзендер мен мұхит энергиясы-мұның бәрі бізге мұнай, табиғи газ, көмірді толығымен алмастыра алады. Жаңартылатын көздерден жұмыс істейтін жүйелерді біріктіру біздің алдымызда үлкен мүмкіндіктерді ашады. Ал түрлі будандастырылған (гибридті) қондырғыларды құру қиын аудандарды электрлендіруге мүмкіндік береді, оларға дейін электр беру желісін жүргізу мүмкін емес.

Қазіргі уақытта бүкіл әлемде экономиканың түрлі салаларында дәстүрлі емес жаңартылатын энергия көздерін пайдалануға деген қызығушылықтың артуы байқалады. Энергетиканы дамыту жолдарын таңдау туралы қызу пікірталас жүргізілуде. Бұл, ең алдымен, қоршаған ортаны қорғаудың өсіп келе жатқан қажеттілігі мен және табиғи ресурстардың қазбаларының сарқылуымен байланысты. Жел энергетикасы реттелмейтін энергия көзі болып табылады. Жел энергиясын өндіру жел күшіне, үлкен тұрақсыздық пен ерекшеленетін факторға байланысты. Электр энергиясын жел генераторынан энергия жүйесіне беру тәуліктік және апталық, айлық, жылдық және көпжылдық қимада үлкен әркелкілік пен ерекшеленеді.

Куп Химмельбтың- Перуджа қаласындағы шатырды ойлап табуы.

Австриялық сәулетшілер Куп Химмельб Италияның Перуджа қаласына өту үшін энергия шығаратын шатырды ойлап тапты.


Энергетикалық шатыр жобасы үш қабаттан тұруы

Энергетикалық шатыр деп аталатын құрылым үш қабаттан тұрады: жоғарғы жағындағы фотоэлектрлік элементтер, ортасында жел турбиналары және жылтыратылған төменгі жағы.


Coop Himmelb(l) au-дан тағы бірнеше ақпарат:

Wolf D. Prix Италияның Перуджа қаласында "энергетикалық шатырды" ұсынған

Wolf D. Prix, Куп Химмельб Дизайн директоры және бас директоры, Италияның Перуджа қаласында өткен баспасөз мәслихатында "энергетикалық шатырдың" дизайнын ұсынды. "Энергетикалық шатыр" - Перуджа университетінің" Тарих бойынша серуендеу " зерттеу жобасының бөлігі. Археологиялық зерттеулерден басқа, бұл зерттеу архитектуралық белгішені құруды да қамтыды.

"Энергетикалық шатыр" Перуджаның орталығындағы Маззини көшесінің бойында шатыр ретінде қызмет етеді және сонымен бірге Перуджа тарихы арқылы өтетін археологиялық жерасты өткеліне кіру нүктесін жасайды. Пассаж қала орталығын Пинчетто шағын метро станциясымен байланыстырады. Тарихи құжаттар ХИММЕЛЬБ кооперативі Перуджа тарихын көрсететін жерасты қоғамдық галереясының бөлігі ретінде қазуды ұсынатын Пьяцца Джакомо маттеоттидің астындағы ескі этрускалық қала қабырғасының бар екенін көрсетеді. Джакомо маттеотти алаңындағы тесіктер жер асты өткелін "энергетикалық шатырмен"көзбен байланыстырады.


Куп Химмельб кооперативі шатырдың дизайнын жасады.

Химмельб кооперативі Қала үшін энергия өндіру мақсатында шатырдың дизайнын жасады. Батыс қанатының бағыты күн радиациясына қатысты оңтайландырылған кезде, Шығыс қанаты желді ұстайды. Төбесі үш қабаттан тұрады: энергия өндіретін жоғарғы қабат, ортасында құрылымдық қабат және төменгі қабат көп қабатты әйнек пен Мөлдір пневматикалық жастықтардың үйлесімі ретінде. Жоғарғы қабатта электр энергиясын өндіруге және күн сәулесінен қорғауға арналған мөлдір фотоэлектрлік элементтер бар. Жеке ұяшықтардың бағыты компьютерлік сценарий бағдарламасы арқылы жасалады және оңтайландырылады. Сонымен қатар, құрылымдық қабатқа орналастырылған бес жел турбинасы қосымша энергия өндіреді. Және шатыры, және жер асты өту болып табылады энергетикалық толымды.

"Энергетикалық шатырдың" жаңа парадигматикалық дизайны қаланың ерекше және өте танымал белгішесін және Via Mazini ежелгі ғимараттарына сәйкес келетін эстетикалық тұрақтылық туралы мәлімдеме жасайды.

Куп Химмельб шэньчжэньдің үлкен өнер кешенінде жалпақ және қисық пішіндерді біріктіреді.

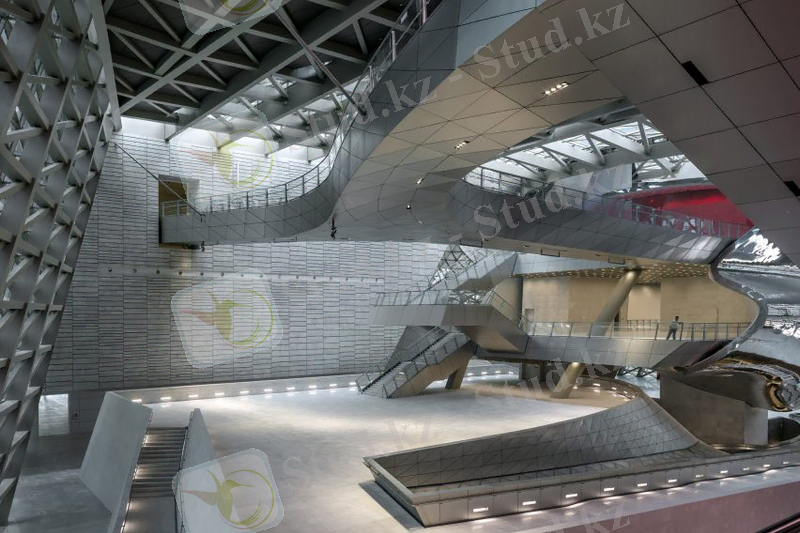

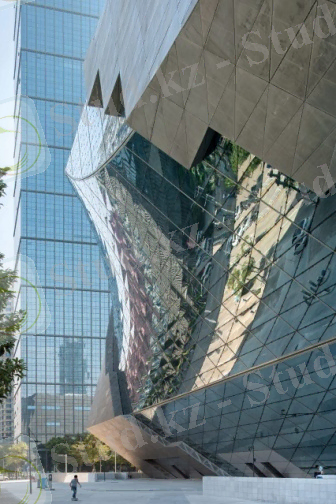

Тас пен жылтыр әйнектің үшбұрышты беттері қазіргі уақытта Шэньчжэньде аяқталған Куп Химмельб заманауи өнер және жоспарлау көрмесіне тұрақты емес пішін береді.

Сәулетші Вольф Ди Прима ойлап тапқан мұражай.

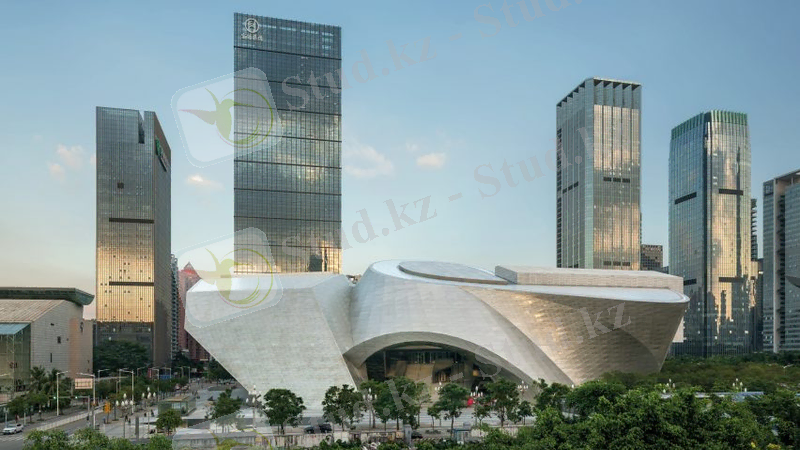

Сәулетші Вольф Ди Прима бастаған австриялық студия Қытайдың оңтүстік-шығысындағы Футян қаласының жаңа мәдени ауданы үшін МОКАП деп аталатын бірнеше мұражай ойлап тапты.

Компания 2007 жылы 80 000 шаршы метрлік жеті қабатты кешен салу конкурсында жеңіске жетті, бірақ жоба 2015 жылы Гран-При Роботтар салған кезде жаңалықтарға түсті.


Мұражай құрылысы

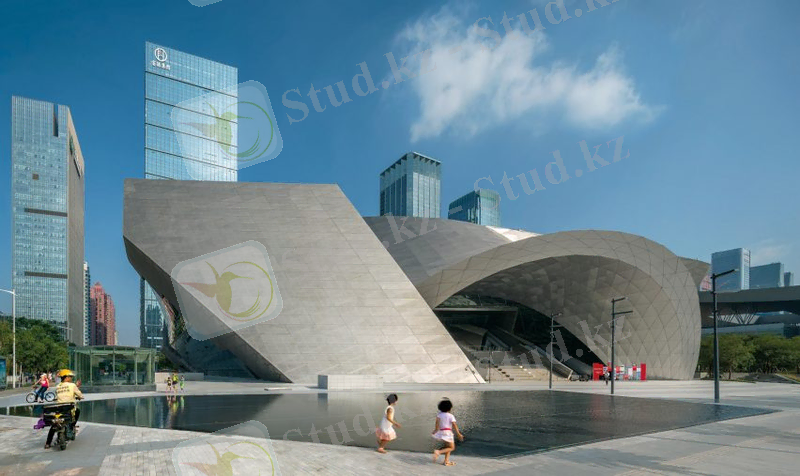

Ғимарат үлкен подиумда тұрған және атриуммен бөлінген екі тұрақты емес көлемнен тұрады, мұражайларға бөлек, бірақ байланысты көрме кеңістігін ұсынады.

Бұл подиумның жалпы деңгейі блоктарды жер деңгейінен 10 метр биіктікте көтереді және көрші ғимараттармен біріктіруші элемент ретінде жасалған, олар да табиғи жерден жоғары көтеріледі.


Жоспарланған көрме бір-бірінен алшақ орналасқан тік қабаттармен жабдықталған, ал қазіргі заманғы өнер мұражайы қарапайым шаршы көлемде орналасқан.

Бүкіл құрылым бозғылт тастан және шағылысқан оқшауланған әйнектен тұрады, ол қаланың көрінісін ашады және галереяларды жарықтандырады.

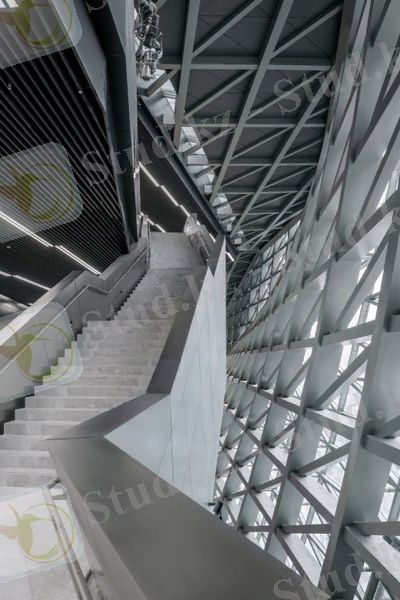

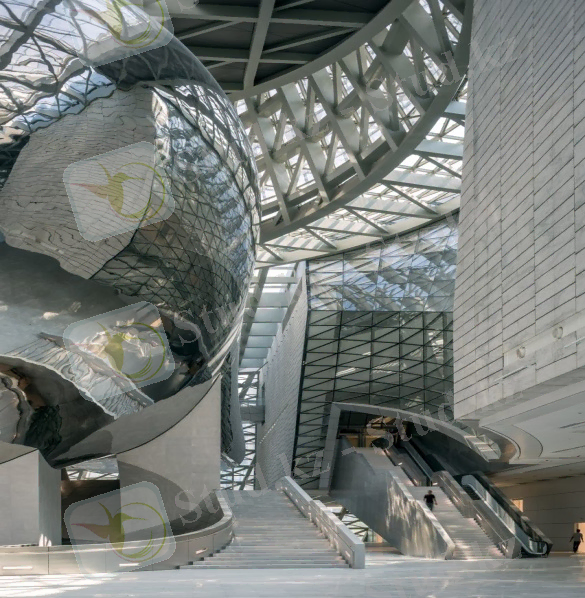

Пандустар мен эскалаторлар келушілерді кешеннің орталығына апарады, онда алаң көрме кеңістігін жалпы көп функциялы залмен, аудиториялармен және кітапханамен байланыстырады


"Екі мұражай да жеке функционалды және көркемдік талаптарын көрсететін жеке нысандар ретінде жасалған және сонымен бірге көп функциялы қасбетпен қоршалған монолитті корпусқа біріктірілген", - деп түсіндірген.

"Іштен келушілерге қаланың кедергісіз көрінісі ұсынылады, бұл олардың жұмсақ көлеңкелі ашық жерде екенін білдіреді".

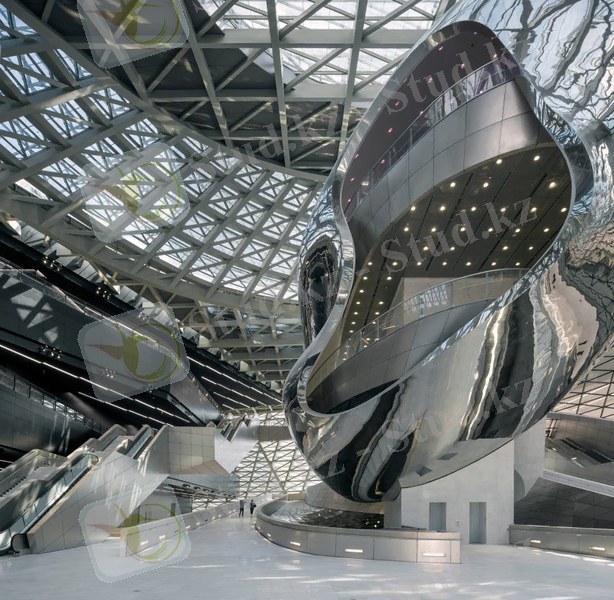

Бұлт деп аталатын алаңның ортасындағы жылтыратылған болат корпуста кафе, кітап дүкені және мұражайдың кәдесый дүкені бар. Сондай-ақ, ол екі музейдің көрме кеңістігін жер үсті көпірлерімен байланыстырады.


"Күміс жарқыраған және жұмсақ деформацияланған" бұлт" алаңдағы бағдар мен қол жетімділіктің орталық элементі ретінде қызмет етеді", - деді студия. "Иілген бетінің арқасында бұлт бір шатырдың астындағы екі мұражай идеясын бейнелейтін кеңістікке ашылады".


Ғимараттың осы бөлігі үшін команда роботты дизайнды таңдады - мақсат роботтарға уақыт пен ақшаны үнемдеу үшін тот баспайтын болаттан жасалған дөңес құрылымды жинау, қалыптау, жинау, дәнекерлеу және жылтырату болды.

Алайда, компания роботтардың шынымен қолданылғанын әлі хабарлаған жоқ.

"Әдетте ғимараттың бұл бөлігі алаңда 160 жұмысшымен сегіз айға созылатын еді", - деді Прис Дрезинге өткен жылы эксклюзивті сұхбат кезінде. "Енді бізге сегіз жұмысшы керек, ол 12 аптаға созылады деп айтқан.

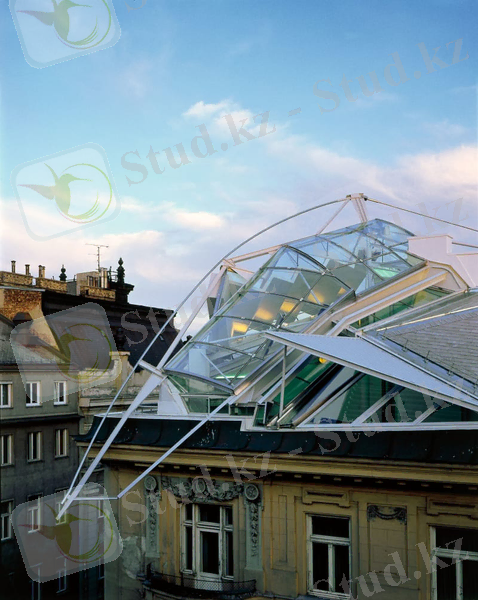

Куп Химмельбьтың Венаның орталығындағы Фалькенстрассе щатырын қайта құру жобасы.

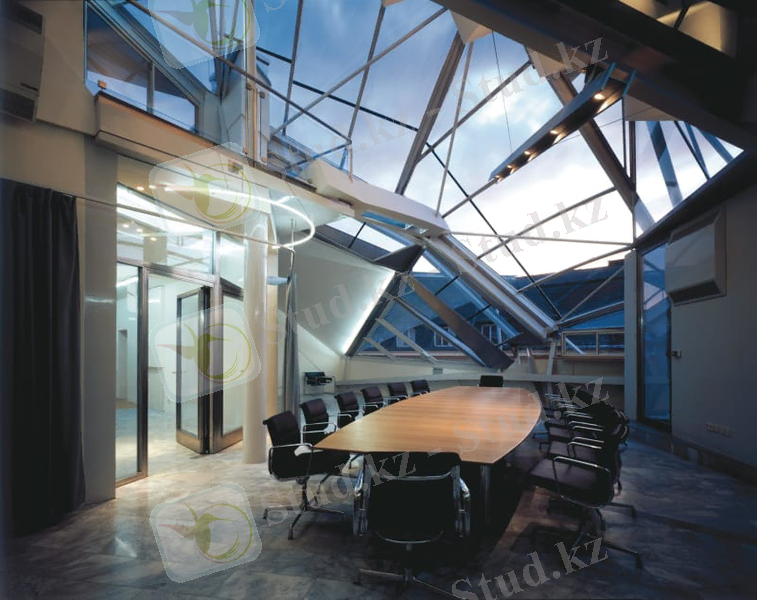

Венаның орталығындағы Фалькенстрассе шатырын қайта құру әлемдегі алғашқы конструктивистік ғимарат болды және сәулет өнерінің осы жаңа түріне халықаралық назар аударды.


1983 жылғы алдын-ала жобада бұрыштық шешім бейнеленген. (Егер архитектурада шешім сияқты нәрсе болса. ) Шатырда тауашалар немесе мұнаралар жоқ, пропорциялар, материалдар немесе түстер контексті жоқ, бірақ оның орнына көшеден шыққан кезде жобаны қамтитын көрнекі энергия желісі бар, осылайша қолданыстағы шатырды бұзып, оны ашады.


Бұл кеңістікті құратын тығыз доға - Куп Химмельб архитектурасының элементі, ол 1980 жылдан бастап біртіндеп маңызды бола бастады-бұл жобаның Болат негізі де, оның пішіні де. Ашық, жылтыр беттер және жабық, бүктелген немесе сызықты сыртқы қабық беттері жарықтандыруды басқарады және шолуға мүмкіндік береді немесе шектейді.

Сыртқы және ішкі көріністердің екі бағыты да кеңістіктік қатынастардың күрделілігін анықтайды. Көпір мен ұшақтың арасындағы крест болып табылатын сараланған және сараланған құрылымдық жүйе кеңістіктік энергияны конструктивті шындыққа айналдырады.


Қанатты жел қондырғылары

Қанатты жел қондырғаларының құстар сияқты тік бағытта ұшатын диірмендері бар. Желдің қысымы оларды жоғары немесе төмен жылжытуы үшін олардың қанаттары міндетті түрде шабуылдың бұрышын өзгертуі керек. Әдетте бұл үшін арнайы, өте күрделі иінді механизм қолданылады. Ол бәріне жақсы болып көрінетін, бірақ оның өлі нүктелері бар, олардан тек сыртқы күштердің көмегімен шығуға болады. Сондықтан құстарға ұқсас жел диірмендері көбінесе қарама-қарсы бағытта қозғалатын механикалық байланысқан қанаттарымен ұсынылады. Бұл жағдайда қанаттар жұптарының бірі міндетті түрде өлі жерде болмайды және екіншісіне көмектесе алады. Сонымен қатар, қарсы қозғалыстың арқасында жүйенің жұмысы кезінде пайда болатын дірілді ішінара сөндіруге немесе дәлірек жабуға болады.

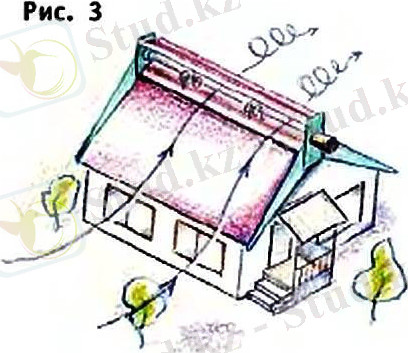

Филиппин өнертапқыштары басқа шешім тапты. Олар параллель бұрылыстың қанатын ауыл үйінің төбесіне бекітуге тырысты (сурет. 3) . $C:\Users\User\Desktop\0.jpg$

Қанатты жел диірменінің энергиясы пропеллермен салыстырғанда одан да тұрақты емес болғандықтан, фин мамандары оны электр қуатын емес, жылу шығаруға мәжбүр етті. Мұны істеу үшін жел диірменінің білігіне қуатты майлы демпфер - май ыдысы орнатылды, онда доңғалақ пышақтармен айналады. Онда үйкеліс салдарынан механикалық энергия жылуға айналады, содан кейін үйді жылытуға кетеді. Мұндай құрылғы үшін жел диірменінің айналу жылдамдығы мен қосылу жиілігі немқұрайды. Ал май демпферінің тиімділігі шамамен 100% құрайды. Финдік дамуды қайталау қиын болар еді, сондықтан егер сіз жел диірменінің моделін жасағыңыз келсе, Васильевтің қанатымен дизайнды алған дұрыс (сурет. 2) .

$C:\Users\User\Desktop\0.jpg$

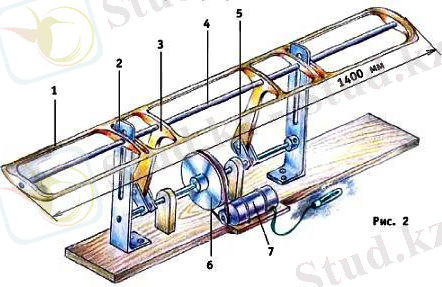

Қанатты жел диірменінің моделі:

1-Қанат; 2 - бағыттаушы; 3 - шатун; 4 - лонжерон; 5 - иінді (R = 50 мм) ; 6 - ұшқыш; 7-электр генераторы.

Онда симметриялы профильдің қанаты бар, оның ұшақтары екі бағыттаушы бойымен қозғалады. Желдің әсерінен қанаттағы көлбеу бұрышқа байланысты оны көтеруге немесе төмендетуге тырысатын күштер пайда болады. Бұл күштер лонжерон және онымен тығыз байланысқан екі байланыстырушы өзек арқылы иінді біліктерге әсер етіп, оларды айналдырады. Пайдалы қуат осы иінді біліктен алынады.

Қанат мүмкіндігінше жеңіл болуы үшін авиамодельдік технология бойынша орындалады. Лонжерон ретінде диаметрі 10 мм дюралюминий түтігін пайдаланыңыз. Қанаттың нервтері-қалыңдығы 3 мм кәдімгі фанерден. жұмыс барысында оны бұрайтын күштер лонжеронға және қанатқа әсер етеді. Сондықтан әрбір нервюра лонжеронға эпоксидті шайырмен мықтап жабыстырылуы керек. Дюралюминий түтігі тегіс және түзу болуы керек, желімделмес бұрын оны мұқият майсыздандырыңыз.

Қанатты лавсан пленкасымен 88 типті желімге жабыстырған жөн. Желім құрғағаннан кейін Қанат қисайып кетуі мүмкін. Қиғаш пленканы үтікпен жылыту арқылы жойылады.

Бірінші экспериментте қанатты және оның бүкіл механизмін тақтаға бекітіңіз. Оған қалыңдығы 2 мм болатын екі металл бағыттаушы бекітілген, онда құрастырудың ыңғайлылығы үшін бұрандалардағы секіргішпен жабылған ашық ұшы қарастырылған.

Бәлкім, ең күрделі дайындауда бөлшекпен ветряка болып табылады шатундар, олар үшін мүмкіндіктер құрастыру тиесілі істеу өткізгіштер ажыратылатын, винттерге. Бұранданы гайкамен (диаметрі 2 мм) орналастыру қажеттілігі олардың бастарын қалың етеді. Сонымен қатар, байланыстырушы шыбықтың салмағын арттыру қажет емес, өйткені бұл жұмыс кезінде жағымсыз тербелістерге әкелуі мүмкін. Сондықтан оларды қалыңдығы 10 мм фанерадан жасауға тырысыңыз, Содан кейін олардың салмағын мүмкіндігінше азайтыңыз.

Байланыстырушы шыбықтың жоғарғы басы шпильт көмегімен лонжеронға қатысты бұрылудан бекітілуі керек. Иінді байланыстырушы өзектің төменгі басынан өтеді. Болаттағы фанердің үйкелуін азайту үшін байланыстырушы шыбықтың саңылауына жұмсақ қарындаш графитін құйыңыз.

Әрбір иінді екі қадаммен жасалады: алдымен тесіктері бар тақталар тегіс тік сызықты сымға (тоқылған инеге) дәнекерленген, содан кейін артық секіргіштер алынып тасталады.

Орташа желде сіздің қанатты жел диірменіңіз кішкентай электр генераторын, мысалы, жарқын жарық диоды жануы мүмкін ойнатқыштан Электр қозғалтқышын жүргізу үшін жеткілікті. Бірақ егер сіз суды соруға арналған қарапайым поршеньдік сорғыны жұмыс істесеңіз, онда күніне бір баррель суды сорып алу үшін жел диірменінің қуаты жеткілікті.

Қанаттарының пышақтарының айналу жазықтығына перпендикуляр ауа ағынының әсерінен үлкен тиімділікке қол жеткізілетін қанатты жел қозғалтқыштары үшін айналу осін автоматты түрде бұру құрылғысы қажет. Осы мақсатта тұрақтандырғыш Қанат қолданылады. Карусельді жел қозғалтқыштарының артықшылығы бар, олар желдің кез-келген бағытында өз позицияларын өзгертпестен жұмыс істей алады.

Қанатты жел қозғалтқыштарында жел энергиясын пайдалану коэффициенті карусельге қарағанда әлдеқайда жоғары. Сонымен қатар, айналмалы жел қозғалтқыштарында айналу сәті әлдеқайда көп. Бұл желдің нөлдік салыстырмалы жылдамдығы бар айналмалы жүзді қондырғылар үшін максималды.

Қанатты жел агрегаттарының таралуы олардың айналу жылдамдығының шамасымен түсіндіріледі. Олар электр тогының генераторына тікелей редукторсыз қосыла алады. Қанатты жел қозғалтқыштарының айналу жылдамдығы қанаттар санына кері пропорционал, сондықтан үштен көп пышақтары бар қондырғылар іс жүзінде қолданылмайды.

Өйткені аэродинамикалық күші пропорционалды алаңының қанаты қалақтары, қиын барынша тиімді алаңы қанаты, айналмалы қалақтары мөлшері өскен сайын қалағы. Қалақшалары турбинаның тиіс ұзын және жұқа, әсіресе жақын, олардың ұштарын азайту үшін центробежную күші мен бүтіндігін сақтауға, конструкциялары. Бұл шектейді тиімді алаңы қанаттың жақын ұшы қалақтары, онда әдетте құрылады айтарлықтай мұржаларын аэродинамикалық момент. Орнату ұзын жұқа қалақшаларының арналған ірі көлемді бот әсіресе күрделі және арнайы жабдықты талап етеді, ол мүмкін емес пайдалану белгілі бір жағдайларда жерде. Ластануы желтоқсандағы өлі жәндіктер мен құстардың жақын алдыңғы жиектерін қалақтарының төмендетуі мүмкін олардың аэродинамикалық тиімділігін 50%, және тазалау қалақтарының-оңай міндет емес.

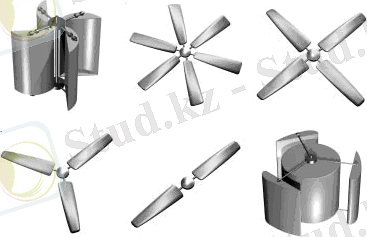

Желқозғалтқштарының түрлер

Желқондырғылары екі негізгі белгілері бойынша бөлінеді - жел доңғалағының геометриясы және оның желге сәйкес бағытта орналасуы.

Көлденең осьті жел электрогенераторлар. Көлденең өсті пропелерлік желдоңғалағын қарастыцрайық. Бұл типтің негізгі айналдыру күші - көтеру күші болып саналады. Желдоңғалағы жұмыс жағдайында желге салыстырмалы тіреу мұнарасының алдында немесе оның артында орналасады. Алдында орналасқан жағдайда желдоңғалағы аэродинамикалық стабилизатор немесе басқа да оны жұмыс жағдайында ұстап тұратын қондырғылардан тұру керек. Артында орналасқан жағдайда мұнанралық желдоңғалағын тартады немесе оған баратын жел ағынын құйыны. Доңғалақтың мұндай жағдайда жұмыс жасуында айналмалы(циклдік) жүктеме пайда болады, қатты шуыл және желдоңғалағының флуктуациясы болады. Жел бағыты тез өзгеруі мүмкін және желдоңғалағының бұл өзгерістердіанық түрде анықтап отыру керек. Сондықтан күші 50 кВт-тан көп ЖЭҚ-да осы мақсат үшін сервоқозғалтқыштарды пайдаланады.

Жел электрогенераторларда екі және үш қалқанды желдоңғалағын пайдаланады, соңғысы дыбыссыз жүріспен ерекшеленеді. Электргенератор және редуктор (желдоңғалағын қосатын), негізінен тіреу мұнарасының жоғарғы жағында айналмалы баста орналасқан. Оларды төменгі жағына орналастыру ыңғайлы, алайда айналу моментінде болатын қиыншылықтар әсерінен бұл тәсіл өз-өзін ақтамайды. әлсіз желде үлкен айналу моментін тудыратын көпқалқанды доңғалақтар суды айдап шығару үшін және басқа да үлкен айналу жиілігін қажет етпейтін мақсаттарда пайдаланылады.

Тік осьті жел электрогенераторлар. Тік осьті жел электрогенераторлар өзінің геометриясының арқасында әрқилы желбағытында жұмыс жасайды. Мұндай схема біліктің(валдың) ұзару есебінен өндіргішті өзгеркіш(генераторлы редукторды) мұнараның төменгі жағына орналастыруға мүмкіндік береді.

Мұндай қондырғылардың жетіспеушілігіне мыналар жатады:

1. автотербеліс процестері әсерінен туындайтын жоғары бүлінушілігі;

2. айналу процесінің тоқымасынан (пульсациясынан) туындайтын -өндіргіштің көрсеткішінің (генераторлар параметрі) шығысының тоқымасы(пульсациясы) .

Осы себептерден көптеген жел электрогенераторлар көлденең осьті схемамен жасалған, алайда тік осьті қондырғылар әлі де зерттелуде.

Көп тараған тік осьті қондырғылар. Кесе пішіндес ротор ( анемометр) . Осы типтегі жел доңғалағы кедергі күші әсерінен айналады.

Доктор Лю ветроэнергетический электрлік генераторы бар екі қанаты, тіркелген жақтауына қарама-қарсы жағынан орталық бұрылыс осін әзірледі. Қанаттары ветрогенератора бекітілген көлденең орталық осі және ауытқиды айналасында орталық осі (қараңыз 1-Сурет келесі бетте) . Шабуыл бұрышы екі қанаттарының реттеледі үйлестірілген түрде компьютеризированным контроллер басқаратын сервомоторами, тіркелген к крыльям. Кезде қанаттары және олардың тіреуіш рама айналасында орталық осі, олар өндіретін электр, бұрылып айналатын стержень, тіркелген к электрлік генераторға.

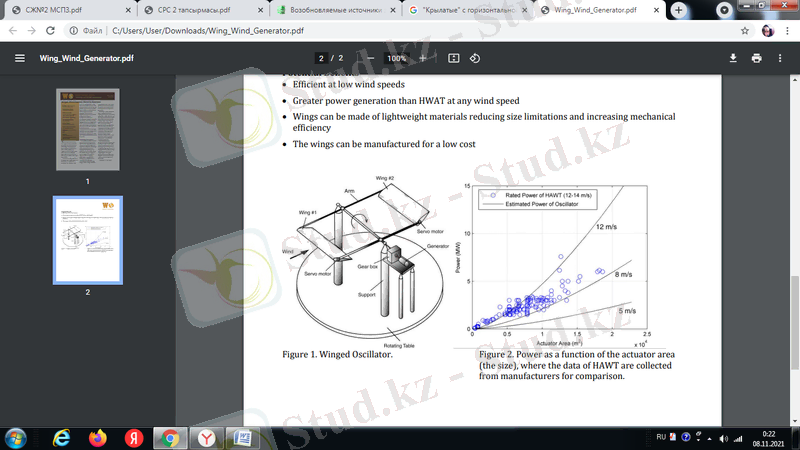

1 сурет-Қанатты генераторлар

Қанаттары дайындалуы мүмкін жеңіл композиттік материалдарды төмендететін қажетті қуатқа реттеу бұрышының және желдің жылдамдығы, қажетті оларды ауыстыру. Бұл байланысты, бұл екі қанаты уравновешивают бір-біріне қарама-қарсы жақтарында орталық осі, және жүктеме қанаты, әдетте, төмен болды. Бұл сондай-ақ, мүмкіндік береді тиімді алаңы қанатының талап етпей-ақ, үлкен салмақ түсетін конструкциялар. Қанаттары дайындалуы мүмкін төмен баға бойынша олардың қарапайым конструкциясы мен геометриялық формалары. Барлық бұл әкеледі құру, тиімділігі жоғары және үнемді генератор электр энергиясын.

Сынау аэродинамикалық құбырда көрсетті, бұл қанатты генератор қабілетті тиімді мәтіннен жел энергиясын тіпті кезінде желдің жылдамдығы 5 м/с. Сонымен қатар, номиналды қуаты бар HAWT кезінде олардың оңтайлы желдің жылдамдығы 12-14 м/с сопоставима қуаты өндірілетін крылатым генераторы бірдей мөлшерін жел жылдамдығы 8-10 м/с (2-Суретті қараңыз) .

Сурет 2. Жетек ауданына байланысты қуат(Өлшем), онда HAWT деректері жиналады салыстыру үшін өндірушілерде.

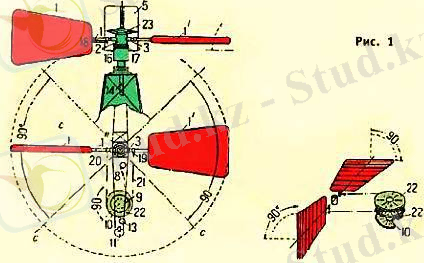

Көлденең қанаттары бар алғашқы жел қозғалтқышы өткен ғасырдың 20-жылдарында кеңестік өнертапқыш и. Н. Миронов ұсынған (сурет. 1) . $C:\Users\User\Desktop\0.jpg$
