ӘЛ-ФАРАБИ АТЫНДАҒЫ ҚАЗАҚ ҰЛТТЫҚ УНИВЕРСИТЕТІ

Факультеті:География және табиғатты пайдалану факультеті
Кафедра: Тұрақты даму бойынша ЮНЕСКО кафедрасы

Курстық жұмыс
Тақырыбы: Өндірістік кәсіпорынның желдету жүйесін таңдау және есептеу(Altyntau Kokshetau АҚ комбинатының негізінде)
Пәні: Өнеркәсіптік желдету

Орындаған: Оразалы М.Ә.
Ғылыми жетекші: Абдибаттаева М.М.
Норма бақылаушы: Абдибаттаева М.М.

Алматы 2019
МАЗМҰНЫ

КІРІСПЕ
3
1
ӘДЕБИ ШОЛУ
4
1.1
Өндірістік бөлмедегі жұмыс
4
1.2
Заманауи желдету жүйелері
5
1.3
(Altyntau Kokshetau АҚ комбинаты бойынша желдету жүйесіне қойылатын талаптар
8
2
ЗЕРТТЕУ НЫСАНЫ
11
2.1
Altyntau Kokshetau АҚ компаниясы жайлы мәліметтер
11
2.2
Қауіпсіздік және еңбекті қорғау
12
3
ЗЕРТТЕУ НӘТИЖЕЛЕРІ
15
3.1
Жылу бөлінуді анықтау
15
3.2
Ылғал бөлінуді анықтау
19
3.3
Зиянды газдардың бөлінуін есептеу
21
3.4
Цехтағы ауа алмасуды есептеу
22
3.5
Цехтағы желдету жүйесіне аэродинамикалық есептеу жүргізу
25
3.6
----------------------------------- ----------------------------------- ----------
Цехтың желдету қондырғысын таңдау және есептеу
34
3.7
----------------------------------- ----------------------------------- ----------
Алтын дайындау цехындағы желдету жүйесін жақсарту бойынша ұсыныстар
35

----------------------------------- ----------------------------------- ----------
ҚОРЫТЫНДЫ

----------------------------------- ----------------------------------- ----------
ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР

ҚОСЫМША

КІРІСПЕ

Желдету жүйесі - өнеркәсіптік кәсіпорындардың өндіріс бөлімдерінде және жұмыс орындарында қалыпты атмосфералық ортаны қамтамасыз ету мақсатымен бір-бірімен бір жиынтыққа байланысқан құрылғылар, жабдықтар (жетек, желдеткіш, ауа арналары, бақылау және басқару аппараттары) жиынтығы. Жалпы алмасу желдеткіші - бүкіл бөлме көлеміндегі ауаның алмасуын қамтамасыз ететін желдету. Желдету қондырғысы - жетек, желдеткіш және басқару мен бақылау аппараттарының жиынтығы.
Өнеркәсіп объектілерінде жұмыс жасайтын адамдардың өмірі мен денсаулығы тікелей сол аймақтың микроклиматына байланысты. Микроклимат параметрлерін нормада ұстап тұру үшін желдету жүйелерін орнатады.
Курстық жұмыстың мақсаты: Altyntau Kokshetau АҚ зиянды шығарындыларын, өндіріс орындарындағы аппараттар мен машиналардан, адамдардан бөлінетін жылуды, технологиялық процесс кезінде жұмыс аймағына тарайтын ылғал деңгейін есептеп, қажетті желдету жүйесін бағалап, ауа баптау жүйесін таңдап, схемасын көрсету.
Курстық жұмыстың міндеттері:
Алтын дайындау цехы бойынша теориялық және тәжірибелік зерттеулер жүргізу;
Зиянды заттар, газ, шаң бөлінулері бойынша есептеу;
Желдету жүйелерінің аэродинамикалық есебін жүргізу;
Алтын дайындау цехындағы желдету жүйесін таңдау және есептеу;
Курстық жұмыстың өзектілігі
Altyntau Kokshetau АҚ акционерлік қоғамы алтын шығарумен айналысатын ірі өндіріс орны, сол себепті де онда зиянды шығарындылар, түрлі аппараттар, машиналар мен жұмысшылар саны көп. Сол себепті ауаның сапасын ұстап тұратын желдету жүйесінің болуы аса маңызды.

1 ӘДЕБИ ШОЛУ

1.1 Өндірістік бөлмедегі жұмыс

Компанияның алтын өндіруші бөлімшесі болып табылады. Өндіру ашық тәсілмен жүргізіледі. Орташа алғанда, Altyntau Kokshetau - да жыл сайын 15 тоннаға дейін алтын өндіріледі.
Өнеркәсіптік алаңға 2009 жылы пайдалануға берілген алтын кен орны мен байыту фабрикасы кіреді. Ол Канада, Австралия, АҚШ, Швеция, Финляндия, Германия, Италия және Ресейде шығарылған ең заманауи, жоғары технологиялық жабдықтармен жабдықталған.
Фабрика жұмысының соңғы сегіз жылында өнім шығару іс жүзінде 2,5 есе өсті, ал металдарды тауарлық алу бестен бір есеге дерлік ұлғайды және 2019 жылы 75% - ды құрады.
"Қазмырыш" мамандары әлемде бірінші болып қауіптілігі бірінші класты қалдықтардың түзілуінсіз құрамында мышьяк көп болатын берік алтын кенін қайта өңдеудің аралас технологиясын жасап, ашық фабрикада енгізді. Кенді ұнтақтау төрт микронға дейін (адам шашынан жұқа) -- бұл әлемдегі ең ұсақ ұнтақтау.
Қосалқы бөлімшелерді қоса алғанда, "Қазмырыш" барлық өнеркәсіптік алаңдары бірыңғай интеграцияланған өндірістік тізбекке енгізілген. Карьерлер мен кеніштерде өндірілетін шикізат жаңғыртылған байыту фабрикаларында қайта өңделеді, содан кейін жоғары сапалы дайын өнім шығаратын металлургиялық кешендерге жіберіледі.
Компанияның әрбір өнеркәсіптік алаңында Еңбек қауіпсіздігін арттыруға және өнімділікті арттыруға ықпал ететін заманауи технологиялар мен жабдықтар қолданылады. Компания түсті металдар өндірісінің толық циклін қамтитын OHSAS 18001 және ISO 50001 халықаралық стандарттарына сәйкес сапа менеджменті, қоршаған орта, Денсаулық сақтау, Еңбек қауіпсіздігі және энергия менеджментінің интеграцияланған жүйесін құрды: тазартылған металдар алу үшін кен өндіруден бастап оны өңдеуге дейін; өндірісті инфрақұрылыммен, көлікпен, ресурстармен, сондай-ақ өндіріс қалдықтарын кәдеге жарату процестерімен қолдайтын және қамтамасыз ететін қосалқы бөлімшелер.
Компания қатысатын қалаларды әлеуметтік дамытуға белсенді қатысады, маңызды жобаларға қаражат инвестициялайды, сондай-ақ Қазақстандағы цифрлық өндірістердің флагмандарының бірі болуға ұмтыла отырып, жаңа технологияларды енгізеді.

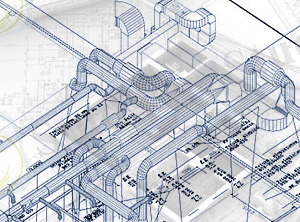

Сурет 1 - Желдету жүйесінің схемасы

1.2 Замануи желдету жүйелері

Замануи өнеркәсіптік желдету жабдығы - бұл ұзақ жұмыс істеуге есептелген жоғары өнімді қуатты қондырғылар, шаңданудың жоғары көрсеткіштерін, жоғары агрессивті заттардың болуын қамтитын күрделі пайдалану жағдайларында қолданылады.
Замануи желдету жүйелері, мақсатына байланысты, бір құрылғы, сондай-ақ аса қуатты желдеткіш жүйелеріне арналған өнеркәсіптік жабдықтарды, ауа өткізгіштер желісін, жүйедегі ұсақ элементтердің үлкен санын және жеке үй-жайлар мен тұтас ғимараттардағы желдеткішті басқаруға арналған бұйымдарды қамтитын күрделі тармақталған жүйелерді білдіреді.
Бұл жүйе жалпы тартудан (жалпы алмасу желдету жүйесі) немесе шағын ауданнан ауа алуға арналған көптеген құрылғылардан (жергілікті желдету жүйесі) тұруы мүмкін. Сонымен қатар, зиянды заттардың көп мөлшері ауаға бөлінетін өндірістік мақсаттағы үй - жайларда қолданылады.
Жергілікті құрылғылар қауіпті заттары бар ауаны, оларға жалпы алмастырғыш сорғыштарға түспестен, тікелей орында алады.
Қазіргі заманғы тұрмыстық желдету жабдықтарынан тұратын желдету жүйесінде табиғи және мәжбүрлі құрылғыларды үйлестірудің кез келген схемасы іске асырылуы мүмкін:
бөлмедегі толық табиғи желдету - табиғи сорғыш құрылғылар толықтыратын табиғи сорғыш желдету жүйесі.
мәжбүрлі сору желдеткіш құрылғысы және ағынды стандартты бұйымдар - сорып-шығаратын мәжбүрлі желдету жүйелері үй-жай үшін сорып-шығаратын желдету жүйесінің желдеткішімен жойылатын төмен қысымды қалыптастыра отырып, ауаны алады.
толық мәжбүрлі желдету жүйесі - механикалық сору желдеткіші механикалық үстейтін желдеткішімен толықтырылады. Мұндай желдету жүйесімен бөлмедегі қажетті жағдайларды қамтамасыз ету оңай, бірақ толық механикалық желдету жүйелері мен жабдықтары электр энергиясының үлкен мөлшерін талап етеді.
Желдету үшін жылуөткізгіш материалдар жылуды рекуперациялаумен желдету жүйесін жобалауға және іске асыруға мүмкіндік береді. Рекуперативті желдеткішпен үй-жай иелері үшін электр энергиясының шығыны бірнеше есе қысқарады. Рекуперациясы бар жүйелер ағынды және сору жүйесінің жалпы желдету арнасы бар жылу өткізгіш материалдардан жобаланады.
Желдету жүйелеріне арналған материалдар желдеткіштің ауа өткізгіштерін орнату кезінде мұқият таңдалады - бір материалдардан неғұрлым икемді ауа өткізгіштер алынады (ауаны ұзақ тазалайтын өнеркәсіптік желдету қажет болған жерде пайдаланылады), басқа материалдар жүйеде неғұрлым берік арналар береді.

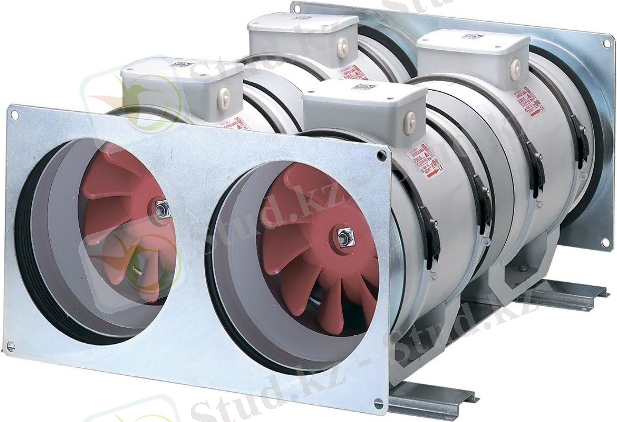

Қоғамдық және өнеркәсіптік үй-жайлар мен ғимараттардағы қазіргі заманғы желдету түтін шығару функцияларымен жабдықталған. Яғни, өндірістік автоматтандырылған желдетудің қазіргі заманғы жүйелеріне күрделі жағдайда үй-жайлардағы жағдайды өзгерту функциясы жатады. Түтіндену кезінде желдету жүйелері үй-жайдың сору қуатын ұлғайтуы, ағынды вентсистема таза ауаны беруді күшейтіп қамтамасыз ететіндігіне көз жеткізуі және егер вентсистема шамадан тыс жүктелсе тануы тиіс[5].
Желдету және ауаны баптау жүйелерінде қолданылатын WRW типті төмен қысымды реттелетін радиалды желдеткіштер - 7300м3 сағ дейін ауа шығынын қамтамасыз етеді. Желдеткіштер тікелей тікбұрышты каналға ауа баптау және өндірістік және қоғамдық ғимараттарды желдету жүйелерін орнату үшін қолданылады. Желдеткіш стандартты түрде жасалған 08ПС маркалы мырышталған болат табақтан дайындалған. Жұмыс дөңгелектері сапалы, жақсы теңдестірілген, демек, шу сипаттамалары нашар емес, кейбір типтік өлшемдерде және импорттық аналогтарға қарағанда жақсы. WRW желдеткіштері сегіз өлшемде жасалады. Әрбір типті өлшемде қолданылатын желдеткіштің түріне байланысты желдеткіштердің бірнеше үлгісі бар. Сору-сыртқа тарату желдеткіші жүйесінде бактерицидті өңдеу құрылғыларын қолдану кезінде осы құрылғылар шығу камерасында орналастырылады. SBOW секциялары тікбұрышты ауа өткізгіш арнасына орнатылатын және ол арқылы өтетін ауаны дезинфекциялауды жүзеге асыратын каналды құрылғылар болып табылады. Осылайша, ауаны бактерицидті өңдеу тікелей ауа өткізгіш арнасында жүзеге асырылады және үй-жайдағы адамдар үшін арнайы қауіпсіздік шараларын талап етпейді. Жоғары дәлдіктегі неміс жабдығы, неміс өндірісінің технологиясы, жұмыс параметрлерін реттеу және тестілеу шығарылатын желдету жабдығының жоғары сапасын қамтамасыз етеді.

Сурет 3 - WRW типті төмен қысымды реттелетін радиалды желдеткіштер

Фанкойлдар - орталықтандырылған, көпконалды ауа баптау жүйесіндегі жергілікті жылу алмастырғыштар. Жүйе келесіден тұрады: су салқындатқыш машина және фанкойл. Сұйықтық салқындатылады немесе жылытылады, сорғы құбырлар бойынша фанкойлдарға дейін айдайды.
Жұмыс принципі ауа желдеткіштің көмегімен жылу алмастырғышқа түскен кезде салқындатылады немесе қызады. Ауа орталық ауа баптаудан немесе ағынды қондырғыдан салқындауы немесе қызуы мүмкін. Бұл қоршаған ауаның параметрлеріне байланысты автоматты түрде реттелетін қазіргі заманғы жүйе. Бірақ ағынды жүйе ауаны берілген температураға дейін реттеу мүмкіндігінсіз береді. Фанкойл ауасына түскен кезде қажетті температураға дейін жеткізіледі. Осы себепті фанкойлы желдеткіш жеткізуші деп аталады. Қолдану аясы бұл жүйелер ірі сауда орталықтарында, спорт залдарында, өнеркәсіптік объектілерде қолданылады. Бұл қаражатты едәуір үнемдейтін, эстетикалық және ыңғайлы энергия тиімді жүйе. Реттеу автоматты түрде электрондық датчиктер есебінен жүргізіледі. Әрбір бөлмеде ыңғайлы температура орнатуға болады және ол автоматты түрде сақталады.

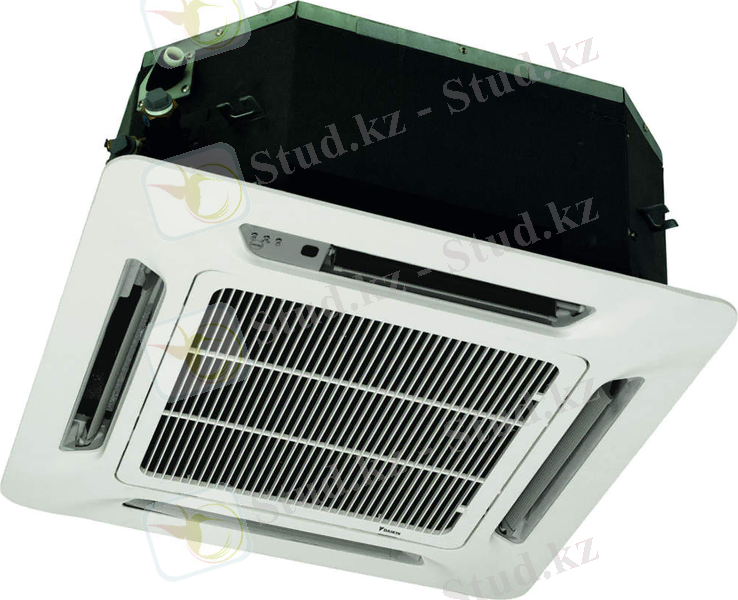

Сурет 4 - Фанкойл

Калорифер - айналмалы ауа массасын жылыту үшін қазіргі заманғы желдету жүйелерінде қолданылатын арнайы жылыту құралы. Құрылғы тиісті қыздыру элементтерінің белгілі бір санын қамтиды. Осындай құрылғы арқылы жылу тасығыштың энергиясын әуе массасына беру есебінен тиімді жылу алмасу жүзеге асырылады. Қарастырылып отырған жабдық осындай нұсқаларда желдету жүйелерінде қолданылуы мүмкін: жеке үлгілер ретінде және моноблокты типті кешенді жүйе құрамында. Ауа жылытқышты таңдау және құралды пайдалану тәсілі оның құрылымдық ерекшеліктерімен анықталады. Су құрылғылары. Бұл ауа жылытқыштар желдету каналындағы ауа массасын оларға радиатордың ішінде айналатын жылу тасымалдағыштан жылу энергиясын беру жолымен жылытуды қамтамасыз етеді. Мұндай құрылғылар электрді қажет етпейді. Бұл ретте осы типті агрегаттар орнату мен қызмет көрсету күрделілігімен ерекшеленеді.Калориферлер әр түрлі инфрақұрылым объектілерінде желдеткіштің ағынды жүйелерінде қолданылуы мүмкін: қоймалар мен дүкендер, өнеркәсіптік кәсіпорындар мен өндірістік цехта, мұражайлар мен кинотеатрлар, көрме залдары. Жабдықтың құрылымдық ерекшеліктері электрлік ауа жылытқыштар болаттан немесе арнайы алюминий қорытпаларынан жасалады.Жеке модельдерде негізгі қыздыру элементі вольфрам жіп болып табылады[7].

1.3 Altyntau Kokshetau АҚ комбинаты бойынша желдету жүйесіне қойылатын талаптар
Желдету жүйелері арнайы талаптарға сәйкес болуы керек. АҚ гальваникалық цехының желдету жүйелеріне қойылатын негізгі талаптар:
Қолданыстағы нормативтерге сәйкес, мұндай цехтарда қысқы уақытта ауа температурасы +15-тен +20 градусқа дейін, 75% ылғалдылықта және ауа ағынының жылдамдығы 0,5 мс дейін, ал жылдың ең ыстық айында 55% ылғалдылықта +28 градустан жоғары болмауы керек.
Тікелей цехтың ішінде орналасқан персоналдың жұмыс аймағы үшін зиянды заттардың концентрациясы 30%-дан аспауы тиіс.
Автоматты үстейтін-тартатын желдеткішінің мақсаты ауа алмасу есебінен үй-жайдың ауасындағы зиянды заттардың құрамын қысқартуға және олардың құрамын шекті жол берілетін концентрация нормаларынан аспайтын деңгейде ұстауға мүмкіндік береді.
Адам үшін зиянсыз металлды ыстық кесу өнімдерінің шоғырлануы 4 мгм3 болып табылады және дәл осы желдету арқылы бұл маңызды көрсеткіш қалыпты жағдайда сақталады.
Цехте қолданылатын сору желдеткіші құрылғысының ауа қабылдағыштары жер деңгейінен 2 м биіктікте, ластану көздерінен алыс жерлерде орналастырылуы керек. Жерді таңдау кезінде жел бағыты ескерілуі тиіс. Жылдың жылы мезгілінде еденнен кемінде 4 м биіктікте сыртқы қоршаулардағы ойықтар арқылы табиғи ағуға жол беріледі.
Цехтың жобаланатын, сенімді желдеткіштері мынадай деңгейде соруды қамтамасыз етуі тиіс: жұмсалған дәнекерлеу электродтарының бір килограммына 1500...4500 м3сағ; пайдаланылған ұнтақ сымының килограммына 2500...5400 м3сағ; көмірқышқыл газында жартылай автоматты дәнекерлеуге арналған сымға килограммына 1700...20000 м3сағ.
Санитарлық-гигиеналық талаптар. Желдету үй-жайларда санитарлық нормалардың талаптарына сәйкес келетін ауаның жай-күйін қамтамасыз етуі тиіс. Үй-жайларда температураның, ылғалдылықтың, зиянды заттардың концентрациясының белгіленген мәндері сақталуы тиіс. Қондырғылардың қазіргі заманғы конструкциялары ауаны міндетті түрде тазалауды көздейді.
Технологиялық талаптар. Желдету үй-жайларда өтетін технологиялық процесс талаптарына сәйкес келетін ауаның жай-күйін қамтамасыз етуі тиіс. Металл өңдеу цехында дәнекерлеу, кесу, өңдеу процестері жүргізіледі және олар жоғары температурада жүретіндіктен желдеткіш ауаның нормалы жай-күйін қамтамасыз етуі тиіс.
Экономикалық талаптар. Цехта қолданылатын желдету жүйесінің құны мен оны пайдалану құны мүмкіндігінше төмен болуы тиіс. Басқаша айтқанда, желдету бағасы бойынша қол жетімді болуы керек.
Конструктивтік-технологиялық талаптар. Желдету жүйесінің конструкциясы оларды өндірудің қазіргі заманғы тиімді тәсілдерін қамтамасыз етуі тиіс. Элементтері тиісті дәлдікпен және тиісті сапамен өндіріс технологиясының қазіргі заманғы, қол жеткізілген деңгейінде дайындалуы тиіс.
Эксплуатациялық талаптар. Жұмыс істеу процесінде оны пайдаланудың ең аз еңбекті қажетсінуі тиіс. Бұл бірінші кезекте жабдықтың жұмыс ресурсының ұлғаюына қол жеткізіледі, бұл жиі қызмет көрсету немесе жөндеу қажеттілігін болдырмайды. Мысалы, қазіргі заманғы герметизацияланған подшипниктер желдеткіштердің бүкіл қызмет ету мерзімі ішінде қызмет көрсетуді және майлауды ауыстыруды талап етпейді. Қазіргі заманғы жабдықтардың жоғары жөндеу жарамдылығына қарамастан, оның конструкциясының күрделілігі техникалық қызмет көрсету мен жөндеуді арнайы оқытылған мамандардың ғана жүргізуі тиіс.
Өрт қауіпсіздігі талаптары. Пайдалану кезінде өрттің пайда болу мүмкіндігін болдырмауы тиіс. Бұл ауа жылытқыштарда және желдеткіштің қозғалтқыштарында, сорғылар мен компрессорларда арнайы қорғаныс ажыратқыш құрылғыларды қолдану арқылы қол жеткізіледі. Қажет болған жағдайда желдету арналарында арнайы отқа төзімді клапандар орнатылады. Жабдық корпустарының ауа өткізгіштері мен конструкциясы отқа төзімділіктің талап етілетін дәрежесіне ие болуы тиіс, оған ауа өткізгіштерге, жылу оқшаулағышқа, герметикалайтын материалдарға арналған жанбайтын материалдарды пайдалану арқылы қол жеткізіледі.
Экологиялық талаптар. Желдеткіш жұмысы қоршаған ортаның жай-күйіне теріс әсер етпеуі тиіс. Мысалы, пластмасса бөлшектерінің конструкциясы үшін құрамында зиянды заттар жоқ және бөлінбейтін синтетикалық материалдар таңдалады. Ластануды болдырмау үшін атмосфераға шығарылатын ауаны тазарту жүргізіледі. Энергия тұтынудың төмендеуі қоршаған ортаның жылу ластануын азайтады.
Құрылыс-монтаждық талаптар. Металл өңдеу цехында қолданылатын желдеткіш конструкциясы жүйені құрастырудың тиісті сапасын қамтамасыз ететін объектідегі ауа өткізгіштер мен жабдықтарды монтаждаудың технологиялық тәсілдерін қарастыруы тиіс. Ауа өткізгіштердің буындарын қосу және жабдық элементтерінің қосылуы кезінде тығыздамаларды герметизациялауға ерекше назар аудару керек. Қажет болған жағдайда монтаждау үшін арнайы құрал пайдаланылуы мүмкін. Жабдықтың ауыр элементтерінде ілмектеу үшін саңылаулары бар рамалар немесе қаңқалар болуы тиіс[4].

2 ЗЕРТТЕУ НЫСАНЫ

2.1 Altyntau Kokshetau АҚ компаниясы жайлы мәліметтер

Altyntau Kokshetau АҚ Қазақстан Республикасында атақты алтын шығарушылардың бірі болып табылады және Қазақстанның алтын кенді объектілерінде жер қойнауын пайдалану бойынша операцияларды жүзеге асырады.

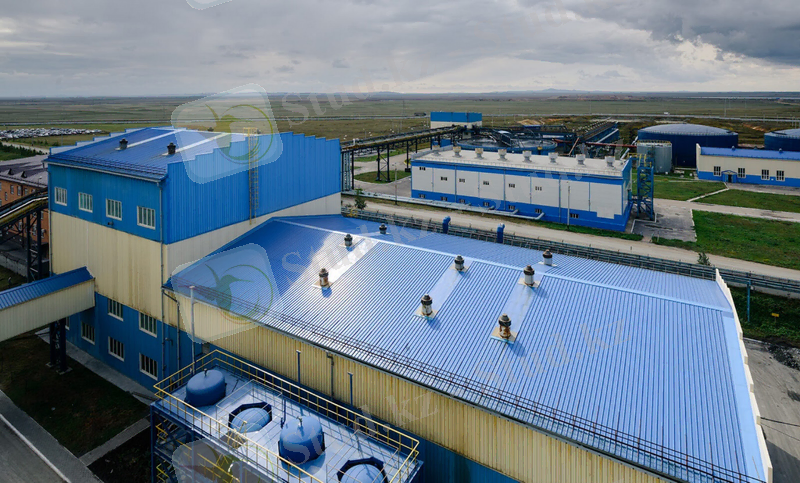

Сурет 3 - Altyntau Kokshetau АҚ алтын зауыты

Компания осы кен орныларын игеру үшін Компания жоғары білікті инженeрлік-техникалық қызметкерлер штатын және замануи техникалық жабдықталуды иемденеді. Өз жобаларын дамыту аудандарында Altyntau Kokshetau АҚ қоршаған табиғи ортаға, жұмыскерлер және халық өмірінің әлеуметтік дамуына және жақсаруына ерекше мән бөледі. Компанияның басшылығы өндірістік процесстерді оңтайландыру және тұрақты жетілдіру үшін жаңа технологиялар және жаңартпашылық шешімдерді енгізуін белсене қолдайды[9].
Компания қызметінің негізгі бағыттары:
асыл металдар өндірісі;
асыл металдарды және басқа пайдалы қазбаларды өндіру, оларды қайта өңдеу;
кенді емес материалдарды өндіру;
геологиялық барлау жұмыстары;
жобалық және құрылыс-монтаждық жұмыстар;
ғылыми-зерттеу, жобалық және зерттеушілік жұмыстар;
қоғам және тартылған инвестициялар есебінен асыл металдарды барлау, өндіру және өңдеу бойынша өндірістер құрылысы және қайта құруы;
Компанияның ақырғы өнімі Доре құймаларындағы алтын болып табылады, ол әрі қарай тазартуға Астана қаласындағы Тау-Кен Алтын ЖШС-нің аффинаждық зауытына жіберіледі. Компания келесі екі жобалардың операторы болып табылады.
Бірінші жобаға 100 миллион АҚШ долларын бөліп, Компания 2011 жылы жылына фабриканың өндірістік қуатын 200 мың тоннанадан 1 миллион тоннаға дейін бес есе арттырумен алтын шығару фабрикасының және ілеспе құрылымының қайта құруын және жаңартуын аяқтады. Осы жоба Қазақстанның индустрияландыру Картасына енгізілген. Жобаға инвестициялардың жалпы мөлшері алдағы бес жылда 150 миллион АҚШ долларынан асады.
Жобаның өңдеу қуаты жылына алтынды кеннің 2 миллион тоннасын құрайды. Кен орынды өндіру карьерлік әдіс арқылы жүзеге асырылады. Жоба әйгілі әлемдік өндірушілерден тау-кен және технологиялық жабдықпен жабдықталған. Инвестициялар 140 миллион АҚШ долларын құрады. Жоба индустрияландыру Картасына енгізілген[11].

Сурет 4 - Altyntau Kokshetau АҚ алтын зауытының ішкі көрінісі

2.2 Қауіпсіздік және еңбекті қорғау

Altyntau Kokshetau АҚ өз қызметінде еңбектік жақсы және қауіпсіз жағдайларына, өндірістік жарақаттануды ескертуге, қолайлы, санитарлық-гигиеналық жағдайларды жасауға, компанияның қызметкерлерінде кәсіби сырқаттар пайда болуы болдырмауына үлкен мән бөледі.
Медициналық пункті
Казанада ЖШС-пен шарт негізінде Altyntau Kokshetau АҚ білікті қызметкерлермен және алғашқы медициналық жәрдемді көрсету үшін қажетті медициналық құралдар және жабдықпен жинақталған медициналық пунктілер ұйымдастырылған және жұмыс істейді. Медициналық мекемелерге қызметкерлерді жеткізу үшін жедел медициналық жәрдем автокөлігі бар.
Компания қызметкерлерінің міндетті түрдегі медициналық тексерулері. Қызметкерлер денсаулық жағдайына динамикалық бақылауын, сырқаттардың бастапқы белгілерін уақытылы анықтауын қамтамасыз ету, жалпы, кәсіби сырқаттарды ескерту мақсатында компания қызметкерлерінің міндетті мерзімді медициналық тексерулері жыл сайын өткізіледі.
Қызметкерлер денсаулық жағдайын, уақытша еңбек жарамсыздығын, олардың жұмысқа кәсіби жарамдылығын анықтау үшін осы аусымда кәсіптер бойынша ауысым алдындағы медициналық куәландыру жүзеге асырылады.
Рейс алдында және рейс аяқталғаннан кейін механикалық көліктік құралдар жүргізушілерінің денсаулық жағдайын, алкогольды мастық және есірткілерді тұтыну жағдайын анықтау үшін рейс алдындағы және рейстен кейінгі медициналық тексеру жүргізіледі[12].
Қауіпсіздік және еңбекті қорғау басқаруының жүйесі
Компанияда Қазақстан Республикасының заңнамасына сәйкес, азаматтық қорғау қауіпсіздік және қорғау саласында жасалған еңбекті қорғау басқаруының жүйесі (ЕҚБЖ) қолданылады. Altyntau Kokshetau АҚ қауіпті өндірістік объектілерінде жұмыс істейтін қызметкерлер Қазақстан Республикасының нормативтік-құқықтық және заң шығару актілерімен белгіленген талаптарға сәйкес жеке және ұжымдық қорғау құралдарымен қамтамасыз етілген.Altyntau Kokshetau АҚ қауіпті өндірістік объектілерінде адамдарды құтқару бойынша шараларды, басшылар және қызметкерлер, апаттық құтқару қызметтері және құрамалары әрекеттерін қарастыратын апаттарды жою жоспарлары (АЖЖ) әзірленген. АЖЖ кәсіби апаттық-құтқару қызметтерімен және құрамаларымен келісілген.Altyntau Kokshetau АҚ қауіпті өндірістік объектілерін пайдалану өнеркәсіптік қауіпсіздік саласында Қазақстан Республикасының уәкілетті органында тіркелген өнеркәсіптік қауіпсіздік Декларация негізінде жүзеге асырылады
Өрт қауіпсіздік
Altyntau Kokshetau АҚ объектілерінің өрттік қауіпсіздігі қауіпті өндірістік объектілерге қызмет көрсету бойынша шарттың талаптарына сәйкес Құтқарушы әскери апаттық-құтқару қызметімен қамтамасыз етіледі, осы шартта Төтенше Жағдайларды жою бойынша апаттық-құтқару жұмыстарын жүргізу қарастырылған, соның ішінде өрттерді ескерту және өшіру[13].
Кенттің санитарлық жағдайын сақтау
Полигонды жобалау және құрылысы бойынша, оған қызмет көрсетуге және тұрмыстық қоқыстарды шығару бойынша барлық шығындарға Компания жауапты болады.
Әлеуметтік инфрақұрылымның объектілерін ұстау және жөндеу
- ішкі кенттік жолдарды және авто жолын қалыпты жағдайын сақтау үшін Компания тұрақты түрде жолдарды қардан тазалау және апаттық учаскелер жөндеу бойынша жұмыстар жүргізеді.
- Компания қаражатына күрделі жөндеу орындалған, қоғамдық моншасы ұстауы және қызмет көрсетуі жүзеге асырылады.
- полицияның кенттік бөлімі шығындарының қаржыландыруы: қызметкерлер тұрмысы және тамақтандыруы, полиция пунктін және өмір сүру жерін электрмен жабдықтау, жанар-жағармай материалдарымен қамтамасыз ету[14].

3 ТӘЖІРИБЕЛІК БӨЛІМ

3.1. Altyntau Kokshetau АҚ алтын шығару компаниясының жылу бөлінуін есептеу

Өндірістік бөлмелерде жылу көзі пештер, станоктар, технологиялық жабдықтар, электрлік қозғалтқыштар, жылутасымалдағышты құбырлар және т.б. болып табылады.
Жылу бөліну-адам жұмыс атқарғанда, пештерді қосқанда немесе пештердің сууы кезіндегі жылудың бөлінуі .
Өндірістік цехтарда жылу бірнеше көздерден бөлінеді:
адамнан;
жылу қондырғыларынан;
жарық шамдарынан;

Кен байыту фабрикасындағы технологиялық процесске сипаттама

Фабриканың ауданы - 12000м2
Өндіру қуаты - 30тсағ
Жұмыскерлер саны - 20 ер адам
Қондырғылар:
Виброшұңқырлы ұсақтағыш 440*1200 - 1 дана, 60кВт
Конусты инерциялы ұсақтағыш КИД-600 - 2 дана, 75кВт
Үлкен елек - 3 дана, 11кВт
Гидроциклон - 3 дана, 80кВт
Виброконцентратор - 2 дана, 20 кВт
Балқыту пеші LSZ-160 - 1 дана, 160кВт
Көлемі 5-тен 130 м3 болатын валу типіндегі флотациялық пневмомеханикалық машиналар;
Германияның KHD компаниясы арнайы әзірлеген 520 т сағ сыйымдылығы бар роликтер;
Радиалды қалыңдатқыштар (Outokumpu Supuflo) d = 4м, 18м, 35м;
Шарлы диірмен 3.6х5.5м, V = 49м3 және 4 Децвик сорғыш диірмені;
концентраторлар (Кнелсон) - алтынның гравитациялық байыту құрылғылары;
компрессорлық қондырғылар (Atlas Copco);
реакторлар (Аахен); целлюлоза сорғылары (Warman); автоматты клапандар (AUMA MATIC);
негізгі конвейер ұзындығы - 1280 м (Сандвик);
көтеру механизмдері;

Сурет 5 Altyntau Kokshetau АҚ алтын байыту фабрикасындағы технологиялық процесс пен техникалар схемасы

Адамнан бөлінетін жылуды есептеу

Алтын шығару цехіндегі адамдардан бөлінетін жылуды анықтау үшін ондағы жұмысшылар саны, кесте бойынша адамнан бөлінетін жылуды анықтап аламыз. Жұмыс істеу кезінде адамнан бөлінетін жылуды есептеуді төмендегі формуланы қолданып шығардым. Ауыр жұмыс жағдайында бір адамнан бөлінетін жылу мөлшері 250 С бөлме температурасындағы мәні 1-кестеге сәйкес алынды[16] .

Qад.=n*q*kад.(1)

Мұндағы,n-адам саны;qя-бір ересек адамнан жылу бөліну (еркек адам) Вт, ішкі ауаның мөлшеріне және атқарған жұмысына байланысты өлшенеді.kад= 1 - еркектер үшін,kад=0,85 - әйелдер үшін,kад= 0,75 - балалар үшін, Цехта жұмыс істейтін жалпы адам саны - 20

Кесте 1. Бір адамнан бөлінетін q(ккалсағ) жылу мөлшері

Орындалатын жұмыс сипаты
Ауа температурасы,
0С
Жылу q,
(ккалсағ)
Ылғал
Бөліну W,
гсағ
СО2
Бөліну,
гсағ

анық
жасырын
Толық

Адамның тыныштық күйі(театрда, жиналыс залында)

15
20
25
30
35

116
87
58
40
16

29
29
35
53
77

145
116
93
93
93

40
40
50
75
115

23

Жеңіл(мата өндірісі,баспа өнеркәсібі)

15
20
25
30
35

122
99
64
40
8

35
52
81
105
137

157
151
145
145
145

55
75
115
150
200

25

Орташа(ағаш өңдеу цехы, дәнекерлеу цехы)

15
20
25
30
35

133
104
70
40
8

75
99
127
157
189

208
203
197
197
197

110
140
185
230
280

35

Ауыр(ұсталық,
болат құю)
15
20
25
30
35
162
128
93
52
16
128
162
197
238
274
290
290
290
290
290
185
240
295
355
415
45

Qерад.=n*q*kад.=20*290*1= 5800 ккалсағ =6.7442кВт

Жарықтандыру қондырғыларынын бөлінетін жылуды есептеу

Qжарық=E*F*qж*ƞж (2)

Мұндағы,Е - жұмыс бетінің жарықталуы, дайындау цехы үшін Е - 150-ге тең,F - ғимарат еденінің ауданы, qж-люминисцент лампадан бөлінетін жылу, ƞж-ғимаратқа түсетін жылудың үлесі (люминисцент лампалар үшін 0,45).

Qжарықлюм=E*F*qж*ƞж=150*400*0,45*0, 067*2,75=4,97475 кВт

Цехта ... жалғасы
