Биполярлы транзистордың құрылғысы


Қазақстан Республикасы Білім және Ғылым министрлігі Әл-Фараби атындағы Қазақ Ұлттық Университеті
СРС
ТАҚЫРЫБЫ : Биполярлық транзисторлардың құрылымы, жұмыс істеу принципі және сипаттамалары .
Орындаған: Садуахас Е.
Тексерген:Құттыбай Н.
2020-2021 оқу жылы
Жоспар:
- Биполярлы транзистор
- Биполярлы транзистордың құрылғысы.
- Биполярлы транзистордың жұмыс принципі.
- Биполярлық транзисторларды қосу схемалары.
- Қорытынды
Биполярлы транзистордың (БT) негізгі функциясы кіріс электр сигналының қуатын арттыру болып табылады. Бұл жартылай өткізгіш радио компоненттері электровакуумдық триодтарға балама ретінде пайда болды және уақыт өте келе оларды іс жүзінде саладан шығарды. Шындығында, шамдар әлі де қолданылады, бірақ арнайы жабдықтың өте тар сегментінде. Жаппай радиотехникада негізінен транзисторлар қолданылады - биполярлы және олардың ең жақын "туыстары" өрісі.
Бұл элементтердің басты артықшылығы-миниатюралар. Ұқсас сипаттамалары бар электр вакуумдық күшейткіш биполярлы транзистордан бірнеше есе үлкен. Нәтижесінде, радиоэлектроникада БT қолдану соңғы радиотехникалық өнімдердің жалпы өлшемдерінің айтарлықтай төмендеуіне әкеледі. Бұл транзистор биполярлық деп аталады, өйткені заряд тасымалдаушылардың екі түрі де, электрондар да, тесіктер де оның жұмыс істеуі кезінде жүретін физикалық процестерге қатысады. Бұл шығыс сигналын басқару принципіне әсер етеді. Биполярлы транзисторларда Шығыс параметрлері өріс (униполярлы) сияқты электр өрісі емес, токпен басқарылады.
Биполярлы транзистордың құрылғысы.
Негізінен бұл жартылай өткізгіш триод 3 бөліктен тұрады - Эмиттер, коллектор және негіз(база) . Сонымен, биполярлы транзистордың негізгі элементтері-бұл өрістегі сияқты емес, екі p-n-ауысу. Эмиттер генератордың функциясын тасушы зарядтың қалыптастыратын жұмыс тогы ретінде орындайды, ағын қабылдау - коллектор. Басқару кернеуін беру үшін негіз қажет.
Егер біз БT жалпақ моделін қарастыратын болсақ, онда радиокомпоненттер p - немесе n-өткізгіштігі бар екі аймақ (Эмиттер және коллектор), кері таңбалы өткізгіштігі бар жартылай өткізгіштің жұқа қабатымен бөлінген (негіз) . Коллектордың жартылай өткізгіш кристалы физикалық жағынан үлкен. Бұл қатынас биполярлық транзистордың дұрыс жұмыс істеуін қамтамасыз етеді.

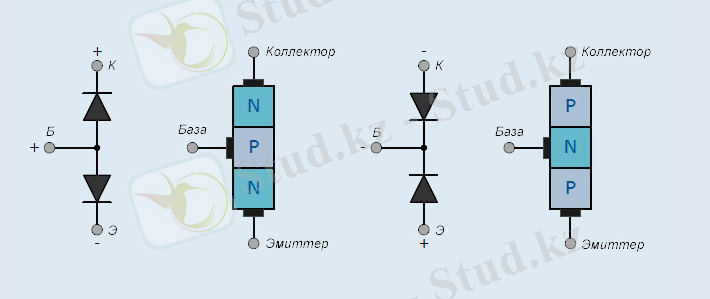

Эмиттердің, коллектордың және базаның өткізгіштік түріне байланысты p-n-p және n-p-n транзисторлары бөлінеді. Негізінде, олар әртүрлі полярлықтардың кернеулері қолданылатын айырмашылықпен бірдей жұмыс істейді. БТ-ның белгілі бір түрін таңдау нақты радиотехникалық құрылғылардың ерекшеліктерімен анықталады.
Биполярлы транзистордың жұмыс принципі.
Эмиттер пен коллекторды қуат көзіне қосқан кезде токтың ағып кетуіне барлық жағдай жасалады. Алайда, заряд тасымалдаушылардың еркін қозғалысына негіз кедергі келтіреді және бұл кедергіні жою үшін оған ығысу кернеуі қолданылады. Жартылай өткізгіштің негізгі қабатында электронды тесік рекомбинациясының физика-химиялық процестері жүреді, нәтижесінде база арқылы аз ток ағыла бастайды. Нәтижесінде p-n-өтулер заряд тасымалдаушыларының эмиттен коллекторға ағуына жол ашады.
Егер база арқылы өтетін ток қандай да бір заңға сәйкес өзгерсе, онда эмитент пен коллектор арасындағы қуатты ток бірдей өзгереді. Сондықтан біз биполярлы транзистордың шығуында базадағыдай сигнал аламыз, бірақ қуаты жоғары. Бұл биполярлы транзистордың күшейту функциясы .
Биполярлық транзистор жұмыс істей алатын 4 режим бар. Бұл тізімге мыналар кіреді:
- кесу;
- белсенді режим;
- қанықтыру;
- кедергі режимі.
1. Кесу режимі
Бұл кезде өтулер жабық, құрылғы жұмыс істемейді. Бұл режим сыртқы көздерге қайта қосылған кезде алынады. Кері кіші коллекторлық және эмитенттік токтар екі өту арқылы өтеді. Көбінесе бұл режимдегі құрылғы тізбекті бұзады деп саналады.
2. Белсенді кері режим
Аралық болып табылады. Б-К-ге өту ашық, ал Эмиттер -база жабық. Бұл жағдайда базалық Ток Э және К токтарынан әлдеқайда аз, бұл жағдайда биполярлы транзистордың күшейтетін сипаттамалары жоқ. Бұл режим аз сұранысқа ие.
3. Қанықтыру режимі
Құрылғы толығымен ашық. Екі ауысу да ток көздеріне тікелей бағытта қосылады. Бұл заряд тасымалдаушылардың енуін шектейтін потенциалды кедергіні азайтады. "Қанықтыру тогы"деп аталатын токтар эмиттер мен коллектор арқылы өтеді.
4. Кедергі режимі.
Мұнда транзистор сериялы қосылған резисторы бар диод ретінде жұмыс істейді. Ол үшін база коллекторға тікелей немесе төмен кедергі арқылы қосылады. Бұл режимде триодтар жоғары жиілікті құрылғыларда жақсы көрінеді. Сонымен қатар, транзисторды кедергі режимінде пайдалану компоненттердің жалпы санын азайту үшін нақты өндірісте ұсынылады.
Биполярлық транзисторларды қосу схемалары.

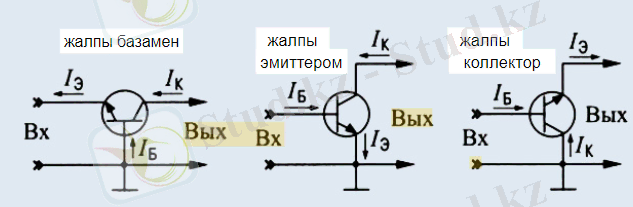

Жартылай өткізгіш триод электр тізбегіне үш тізбектің біріне сәйкес қосылуы мүмкін-ортақ эмитпен, ортақ коллектормен және жалпы базамен. Қосылу әдісіне байланысты транзистордың электрлік параметрлері әр түрлі болады, бұл әр жағдайда тізбекті таңдауды анықтайды.
