Қазақстан Республикасының білім және ғылым министрлігі
әл-Фараби атындағы Қазақ Ұлттық Университеті

Факультеті: География және табиғатты пайдалану
Кафедрасы: Тұрақты даму бойынша ЮНЕСКО

СӨЖ

Тақырыбы: Қысыммен жұмыс жасайтын жабдықтардың қауіпсіздігін қамтамасыз ету және оған қойылатын талаптар
(АҚ Ақтөбе мұнай жабдықтары зауыты)

Орындаған: Сабырбаева Н. Қ.
Тексерген: Абдибаттаева М. М.

Алматы - 2020 жыл
Жоспар

Кіріспе

Негізгі бөлім
АҚ Ақтөбе мұнай жабдықтары зауыты
Мұнай айдау станциясы және негізгі жабдықтары
Қысыммен жұмыс істейтін жабдықтың қауіпсіздігіне қойылатын талаптар

Есептеу нәтижелері

Қорытынды бөлім

Пайдаланылған әдебиеттер

Кіріспе

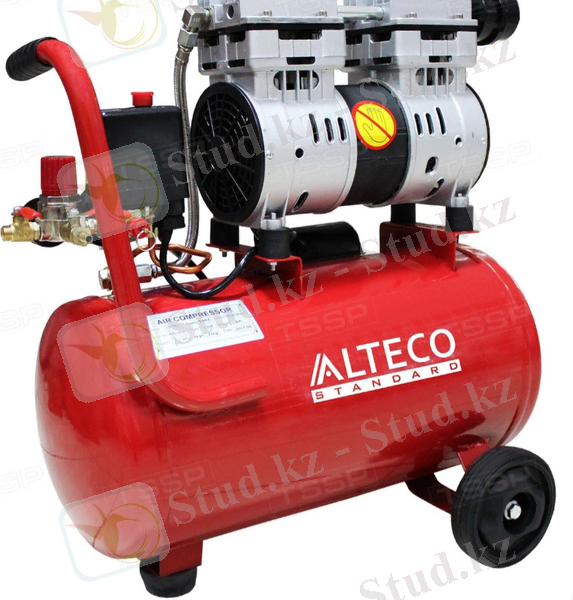

Қысыммен жұмыс жасайтын ыдыс - химиялық, термиялық және басқа технологиялық процестерге, сондай-ақ газ тәрізді, сұйық және басқа заттарды сақтауға және тасымалдауға арналған жабық ыдыс (тұрақты орнатылған немесе жылжымалы). Кіріс және шығыс арматурасы ыдыстың шекарасы болып табылады.

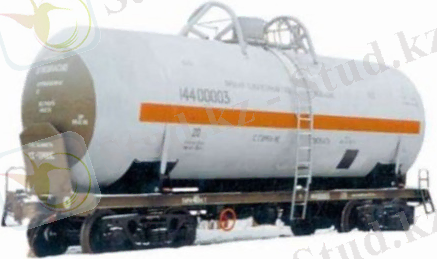

Қысыммен жұмыс жасайтын ыдыстар өндірісте де, күнделікті өмірде де, спортта да кең қолданылады. Әр түрлі өлшемдер, техникалық сипаттамалар мен қолдану әдістері әр түрлі, ядролық реакторлардан бастап үйдегі жылыту қазандықтары мен сүңгуір цилиндрлеріне дейін. Қысыммен жұмыс жасайтын ыдыстарды пайдаланудың басқа мысалдары - бу қазандықтары, қысым камералары, автоклавтар, қабылдағыштар, цистерналар, газ баллондары және сығылған, сұйытылған газдарды, сұйықтар мен қатты денелерді тасымалдауға немесе сақтауға арналған бөшкелер.
Жабдыққа қойылатын талаптар
Жұмысты басқару және қауіпсіз пайдалану жағдайларын қамтамасыз ету үшін кемелер мақсатына қарай мыналармен жабдықталуы керек:
өшіру немесе өшіру және басқару клапандары;
қысымды өлшеуге арналған құрылғылар;
температураны өлшеуге арналған құрылғылар;
қауіпсіздік құралдары;
сұйықтық деңгейінің көрсеткіштері.

Негізгі бөлім

АҚ Ақтөбе мұнай жабдықтары зауыты
АҚ Ақтөбе мұнай жабдықтары зауыты 2001 жылы 9 тамызда негізі қаланған.Кәсіпорынның Мемлекеттік лицензиясы бар № 0002989 27.08.2004 жылдан,Қазақстан Республикасының энергетика және минералды ресурстар Министрлігімен берілген,ол мұнай кәсіпшілік жабдықтарды жасап шығаруға құқық береді:
1. штангалық тереңдік сораптарды (ШТС), бөлшектер мен оларға жинақтаушы қосалық бөліктерді жасап шығаруға;
2. муфталы сорапты-компрессорлы құбырларды (СКҚ) жасап шығаруға;
3. сораптық штангалар мен оларға муфталарды жасап шығару;
4. винттік сораптарды жасап шығару;
5. сағаға сұйықтықты көтеруге арналған сораптарға сервистік қызмет көрсету, сораптарды жөндеуден кейінгі сынау;
6. мұнай кәсіпшілік сұрыпталым құбырларын сынау.
Негізгі акционерлер қазақстандық Ордабасы Групп АҚ ,шикізатты және жабдықтарды жеткізетін негізгі машинажасау кәсіпорындары БАҚ және ЖАҚ Пермдік мұнай машинажасау компаниясы.
Қазіргі уақытта компания дайын өнімді Өзбекстанға, нақтырақ айтқанда СП Узмал Ойл компаниясына жеткізеді.
АМЖЗ АҚ қызметтерді сапалы орындауға қажетті инфрақұрылымды анықтады, қамтамасыз етті және жұмыс қалпында сақтайды.
2006 жылы зауыт Үздік тауарлар Актөбе.қ конкурсында Өндірістік тағайындалған тауар номинациясы бойынша 2 дәрежелі дипломмен марапатталды. Осы жылы АЗНО АҚ Үздік тауарлар Ақтөбе облысы конкурсында Өндірістік тағайындаулы тауарлар номинациясы бойынша 1 дәрежелі дипломды иеленді.
Кәсіпорын 2006 жылы қыркүйекте 1ші республикалық-халықаралық мұнай - газ көрмесіне қатынасты және лауреат атанды.
Тұтынушылар санын арттыру мақсатында кәсіпорын жыл сайын КИОГО мұнай-газ көрмесіне қатысып келеді.
10 жыл бойы зауыт Қазақстан мен Өзбекстанның көптеген мұнай компанияларына мұнай Кәсіпшілік жабдықтарын үздіксіз жеткізеді . Барлық өмір сүру уақытына , жеткізілетін жабдықтардың сапасына тапсырыс берушілер мен зауыттардың тұтынушыларынан бірде бір шағым түспеген.
Өнімдердің негізгі түрлерінің сипаттамасы
АҚ Ақтөбе мұнай жабдықтары зауыты қызметінің басты бағыты кепілдікті сапалы , тұтынушының талабына сай болатын жабдықтарды жасап шығару мен сатуболып табылады.
А ) сораптық штангалар мен оларға муфталар;
Б ) барлық типті және өлшемді тереңдік Штангалық сораптар;
В ) жылтыратылған штоктар
Шығарылатын техникалық өнімнің барлық тізбесі келесімен шарттастырылған:
-Қазақстанда мұнайды өндірудің жоғарғы қарқыны;
- дамыған технологиялық және өндірістік негіздің болуы.
Өнім дайындалу технологиялық циклының барлық кезеңдерінде егжей тегжейлі тексеріледі , зауытқа келетін шикізат пен материалдарды тексеруден бастайды . Өнім кепілдікті және кепілдіктен кейінгі қызмет көрсетумен , жабдықтың жұмысы жайында , техникалық және пайдалану сипаттамаларын жоғарылату жайындағы ескертулер мен ұсыныстар жайлы мәлімет жинайтын зауыт тобымен қамтамасыз етіледі. Барлық шығарылатын жабдықтар ҚР - ның Мемлекеттік стандарттарының сәйкестілік сертификаттарына ие .
2004 жылдың наурыз айында қайта құру мен даму Еуропалық банкімен , италияның EMS Services компаниясымен ынтымақтастық негізінде , зауытта таңдалған технологияның , өндірістік процестер мен қуаттардың аудиты жүргізілген , соның нәтижесінде тәуелсіз аудиторлардың оң қорытындысына қол жеткізілді.
2004 жылдың шілдесінде кәсіпорында сапаны бақылау жүйесі мемлекеттік стандартқа ISO 9001 : 2000 сәйкестікке сәтті сертификациядан өтті , ол өз кезегінде шығарылып жатқан өнімнің сенімділігінің тәуелсіз дәлелі болып табылады.
Зауытта жасалатын сорапты компрессорлық құбырлар және оларға муфталар МЕСТ 633-80 , стандарттарға және сәйкестік сертификаттарына , мемлекеттік және нормативтік акттарға сәйкес келеді.
Сораптық штангалар мен оларға муфталар техникалық шарттарға сай талаптарға жауап береді:
Сораптық штангалар мен оларға муфталар техникалық шарттарға сай талаптарға жауап береді :
ГОСТ 13877-96
ҚР - ның сәйкестік сертификатымен;
Шығарылатын барлық типті және өлшемді тереңдік штангалық сораптар барлық стандарттардың және нормативтердің талаптарына сай келеді , сонымен қатар ТУ 3665-004-26602587-2004 . Барлық шығарылып жатқан өнім өндірістік циклдың барлық кезеңдерінде техникалық аудиттен етеді .
Сату барысында өніммен қатар , шот фактурадан , жүкқұжаттан басқа , келесідей құжаттар беріледі :
1. CT KZ шығу сертификаты .
2. Сәйкестік сертификаты .
3. Өнім төлқұжаты ( тереңдік штангалық немесе винттік сораптарды сату барысында ) .
Қызметкерлерді кәсіпорынға қабылдау үрдісі , оларды құжаттық рәсімдеу қатаң түрде ҚР еңбек заңына сәйкес жүргізіледі .
Кәсіпорын басшылығы өз жұмысшыларының біліктілігін өздері арттыруға тырысуын қолдайды , егер жұмысшы келесілерге талпынса :
Нормативтік құжаттарды зерттеуге ;
Жұмыстың жаңа технологияларын , әдістерін , тәсілдерін және т.б меңгеруге ;
Басқа жұмысшылардың жұмыс тәжірибесін және т.б. үйренуге
Жас мамандарға жетекшілік ету жұмысына үлкен назар аударылады.
Ұйымдағы қызметкерлердің қалыптасқан және басшылық бекіткен ұйымдық құрылым бойынша жүргізіледі .
Қызметкерлерді мараппаттау бойынша: Жетекшілерді , мамандарды және басқару аппаратының қызметкерлерін мараплатау жөнінде қаулы , Көмекші қызметтер мен аймақтардың жұмысшыларын марапаттау жөнінде қаулы және Жұмысшы мердігерлерді марапаттау жөнінде қаулы бар.

2.2.Мұнай айдау станциясы және негізгі жабдықтары

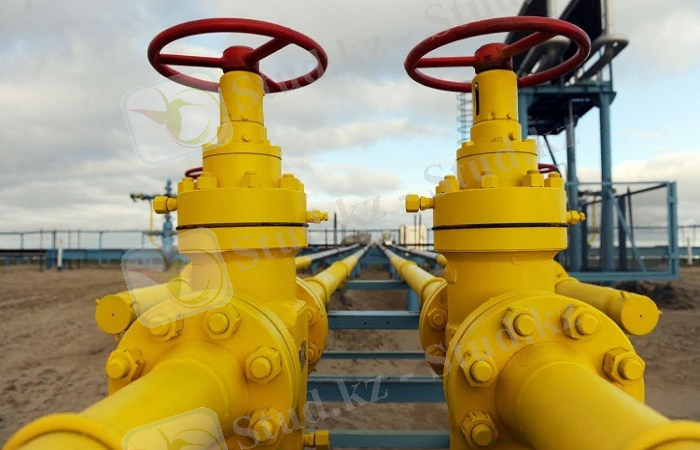

Мұнай айдау станциясы - бұл мұнай құбырындағы ғимараттар мент құрылыстар кешені. Көлемі үлкен мұнайды қабылдау және сақтау үшін: сорғы агрегаттары, құбыр пештері, тазарту құрылыстарының жиектеу жылжымалы камералары, технологиялық құбырлар мен электр жабдықтары, автоматика, телемеханика, байланыс және радио хабарларын тарату құралдары, өрт сөндіру және басқа да жабдықтары болады. Мұнай айдау станциялары мұнай қозғалысының қажетті жылдамдығын, мұнай құбырының белгілі бір уақытқа өткізу қабілетін қамтамасыз ететін мұнай құбырының барлық ұзындығы бойынша белгілі бір қашықтықта орнатылады.
Магистральдық мұнай айдау станциясы - бұл магистральдық мұнай құбыры бастиегінің немесе оның жеке пайдалану бөлігінің топырағында орналасқан құбыржолдары арқылы мұнай мен оның өнімдерін жинауға және айдауға арналған құрылыстар кешені. Оның құрамына сорғы станциясы, қорқоймалар паркі, технологиялық құбырлар цехы, генератор, қазандық объектілері, жөндеушілер мен әкімшілік ғимараттар, тұрмыстық объектілері және т.б кіреді.
Мұнай айдау бекеттері - мұнай және мұнай өнімдерінің жиынтығын
қысыммен айдауға арналған күрделі инженерлік құрылыстардың үлкен
кешені. Мұнай айдау бекеттері мұнай өнеркәсібінің немесе өңдейтін зауыттың маңында орналасады және келген мұнайды қабылдау немесе ары қарай құбыр жолымен айдауға арналған. Құрамына енетін барлық нысандарды: негізгі және қосымша деп бөлеміз.

1 Сурет - Магистральды мұнай сораптары

Мұнай айдау бекеттеріндегі ең негізігі және қосымша сораптық жабдықтар сорапты бөлігінде орналасады.
Сорапты орындау бойынша:
− ашық алаң
− күрделі үй-жай
− блокты
− блоктық-модульдік орындау.
Сорғыны орындау бойынша:
− Жұмыс дөңгелектері саны бойынша: бір сатылы (бір жұмыс дөңгелегі бар); көп сатылы (бірнеше жұмыс дөңгелегі бар). Көп сатылы сорғыларда сұйықтық сорғыш келте құбыр арқылы бірінші доңғалақтың ортасына, осы доңғалақтың шеткі перифериясынан келесі доңғалақтың ортасына және т.б. беріледі. Доңғалақтар мен көп сатылы сорғылардың саны 10-16 дейін жетуі мүмкін.
− Дамушы арын бойынша: төмен қысымды (50-60 м дейін); орташа қысымды (150-200 м дейін); жоғары қысымды (200 м астам).
− Жұмыс доңғалағына сұйықтықты жеткізу тәсілі бойынша: бір жақты келтірумен (сорумен); екі жақты келтірумен.
− Сорғы білігінің орналасуы бойынша: көлденең, тік.
− Корпус ажыратқышы тәсілі бойынша: көлденең ажыратқышы бар; тік ажыратқышы бар.
− Жұмыс доңғалағынан камераға сұйықтықты бұру тәсілі бойынша:
спиральді; секциялық.
− Спиральды сорғыштарда жұмыс дөңгелегінен сұйықтық спиральды корпусқа және одан кейін арынды құбырға түседі. Секциялық сорғыларда жұмыс дөңгелегінен сұйықтық қалақтары бар қозғалмайтын сақинаны білдіретін бағыттаушы аппарат арқылы жіберіледі.
− Қозғалтқышпен қосылу тәсілі бойынша: демультипликатор арқылы қозғалтқышпен қосылатын; қозғалтқышпен тікелей қосылатын (серпімді муфтасы арқылы).
− Мақсаты бойынша: суды, мұнайды, суық және ыстық мұнай өнімдерін, сұйылтылған газдарды, майларды, органикалық еріткіштерді және т. б. айдау үшін; магистральдық құбыржолдар арқылы мұнай мен мұнай өнімдерін тасымалдау үшін. Магистральды мұнай сораптарына қойылатын талаптар:
− Жоғары арын мен берілісті қамтамасыз ету;
− Жетерлік үнемділік (мүмкін болған ең үлкен П.Ә.К);
− Үзіліссіз жұмыс және сенімділік;
− Тұтастық;
− Ыңғайлылық және шашып-жинау тездігі.
Басқа сораптардан айырмашылықтары:
− Жарылысқа қарсы қорғалғандығы;
− Тұйық тығыздағыштардың сенімділігі (ординар немесе қосарланған);
− Материалдардың ерекше жағдайларға төзімділігі;
− Өнімділік дәрежесінің жоғарылығы;
− Агрессиялық орталарға инерттілігі.

НМ 7000- 210 магистральды мұнай сорабы
Техникалық көрсеткіштері
− Берілісі - 7000 м3сағ;
− Арыны - 210 м;
− Кавитациялық қор - 52 м;
− Айналу жиілігі - 3000 айнмин;
− Сораптың қуаты - 3825 кВт;
− Сораптың П.Ә.К - 89 %;
− Салмағы - 6125 кг;
− Габаритті өлшемдері - 6720х2300х1953;
− Электрқозғалтқыш - СТДП 6300-2 УХЛ4;
− Салмағы - 14750 кг;
− Қуаты - 6300 кВт;
- Қысымы - 11, 9 МПа.
Бұл сораптың ең негізгі артықшылығы: сенімділік, эксплуатация кезіндегі үнемділігі. Сонымен қатар ... жалғасы
