Геодезиялық әдіспен шекара қоюдың әдістемелері
Қазақстан Республикасының білім жӘне ғылым министрлігі
М.Х. Дулати атындағы Тараз өңірлік университеті
Су шаруашылығы,экономика және құрылыс факультеті
___________________________________ _______________________
Жерге орналастыру және жер кадастры кафедрасы
___________________________________ ____________
КУРСТЫҚ Жұмыс
___________________________________ _______________________________
Жерге орналастырудағы геодезиялық жұмыстар пәні бойынша
Тақырыбы:___________________________________ __________________________________
___________________________________ __________________________________
___________________________________ __________________________________
___________________________________ __________________________________
Білімгер Шахафутдин Феридассура 6В073132___________________
аты-жөніқолы
Жетекші_Дүбірбаева Гүлжан___________________________________ _________________
қызметіаты-жөні
Қорғауға жіберілді ____________________20____ж.___ ____________________
қолы
Жұмыс қорғалды __________________20__ж.бағасы_ ___________________
жазбаша
Комиссия мүшелері:___________________________________ _________________
аты-жөніқолы
___________________________________ _________________
аты-жөніқолы
Тараз 2020
ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
М.Х. Дулати атындағы Тараз өңірлік университеті
___Жерге орналастыру және жер кадастры кафедрасы
6В07312-тобының білімгеріне Шахафутдин Феридассура курстық жоба (жұмыс)
аты-жөні
ТАПСЫРМА
Жерге орналастырудағы геодезиялық жұмыстар пәні бойынша
1. Тақырыбы___________________________________ _________________________
___________________________________ ___________________________________
___________________________________ ___________________________________
2. Тапсырманың арнайы нұсқауы ___________________________________ ________________
___________________________________ ___________________________________
___________________________________ ___________________________________
3. Есепке-түсініктеме жазбаларының негізгі тараулары (жұмыстары)
Орындау кестесі
Көлемі, %
Орындау уақыты
4. Графикалық материалдарының тізімі (сызулардың масштабы келтіріледі)
5. Жобаның (жұмысты) жинақтау мерзімі
6. Қорғау
Кафедра мәжілісінде бекітілген ___________________20___ ж. хаттама № ______
Жетекшісі:
___________________________________ ______________________________________
қызметіқолыаты-жөні
Тапсырманы орындауға қабылдадым _______________20___ж. ____________________
білімгердің қолы
Мазмұны
Кіріспе
1. Геодезиялық тор жөніндегі түсінік
2. Жерге орналастыру кезіндегі ауданды анықтау тәсілдері
2.1 Ауданды аналитикалық тәсілмен анықтау
2.2 Ауданды графикалық тәсілмен анықтау
2.3 Ауданды механикалық тәсілмен анықтау
3. Жер пайдаланушылар мен ауыспалы егіс алқаптарының ауданын анықтау тәсілдерінің сипаттамасы
3.1 Савич әдісімен ауданды анықтау
3.2 Мөлтек әдісімен ауданды анықтау
3.3 Контур бойынша ауданды анықтау
4. Геодезиялық әдіспен шекара қоюдың әдістемелері
Қорытынды
Қолданылған әдебиеттер тізімі
Кіріспе
Жер үсті геодезиялық жұмыстардың жоспарлары, карталары және материалдары орналасу нүктелерінің сандық мәндері түрінде халық шаруашылығының әртүрлі салаларында кеңінен қолданылады. Кез келген
ғимараттар, жергілікті құрылыстар, жолдар, су көздері,топырақ және т.б. контурларды ескере отырып жобаланған.
Ауылдарды, қалаларды, темір және тас жолдарды жобалау және салу
жолдарды геодезиялық материалдарсыз жүргізуге болмайды.Жер ресурстарының өзіндік табиғи және экономикалық қасиеттері бар, елдің ұлттық байлығының негізі бола отырып,экономикалық және қоғамдық-саяси қатынастардың ерекше объектісі болып табылады.
Ақпаратқа деген қажеттілік үнемі өсіп келеді. Кешенді шешім осы ақпаратқа негізделген шешімдер қабылдайды. Сонымен қатар, жер учаскелері туралы ақпарат алу үшін жермен түрлі мәмілелер жасау заңды жеке тұлғалар мен азаматтарға мұқтаж болып келеді.Жер өңірлердің әлеуметтік, инвестициялық, салықтық әлеуетін арттырады,олар тұтастай алғанда елдің экономикалық өсуінің қуатты тәуелсіз факторына айналуда. Бұл процесс белгілі бір әрекеттерден тұрады, олар өздері "Жер кадастры"ұғымына біріктірілген.
Курстық жұмыста жоғалған межелік белгілерді қалпына келтіру үшін
геодезиялық деректерді дайындау әдістемесін қолдана отырып, жоғалған
межелік белгілердің координаттарын полярлық әдіспен есептедік. Сонымен
қатар, жер учаскелерінің шекаралары бойынша межелік белгілер координаттарын бірыңғай жүйеде келтірдік.
Геодезиялық тор жөніндегі түсінік
Геодезиялық тор координаттары арнайы белгілермен бекітілген жер бетіндегі геодезиялық нүктелердің (нүктелердің) жиынтығы болып табылады
Геодезиялық тор нүктелерінің координаттары астрономиялық немесе геодезиялық әдістермен анықталады. Осылайша анықталған нүктелер жиыны геодезиялық координаттар торы деп аталады. Олар жиіліктік тордың немесе толықтыру торының негізі болып табылады. Нүктелердің абсолюттік биіктігін, теңіз деңгейіне қатысты геодезиялық биіктіктерді анықтайды. Геодезиялық тор нүктелерінің жоспарланған координаттары триангуляция, трилатерация және полигонометрия әдістерімен, ал белгі геометриялық және тригонометриялық нивелирлеу әдістерімен анықталады. Геодезиялық тор топографиялық түсірістерді, картографияны, сондай-ақ жердегі геологиялық барлау мен құрылыс жұмыстарының дәлдігін жергілікті есептеулер үшін жоспарлау және биіктік негіз ретінде қолданылады.
Осылайша, геодезиялық тордың құрылысы, ең алдымен, үлкен аймақта нүктелері бар бір-бірінен едәуір қашықтықта орналасқан жоғары дәлдікті торды жасайды. Осы нүктелер негізінде келесі кезең жасалады, онда дәлдік азаяды, бірақ нүктелер жиі орналасады.
Бірыңғай геодезиялық тор аумақтың әртүрлі бөліктерінде топографиялық және геодезиялық жұмыстарды жүргізуге, сондай-ақ барлық Геодезиялық өлшеулерді және бүкіл аумақ бойынша өлшеу қателіктерінің әділ бөлінуін бақылауға мүмкіндік береді.
Геодезиялық тор мемлекеттік, жиелендіру және түсіру болып бөлінеді. Мемлекеттік тор мемлекет аумағында координаттар жүйесінің таралуын қамтамасыз етеді және басқа геодезиялық желілерді құрудың бастапқы торы болып табылады. Айналмалы желі жоғары дәлдіктегі желілерді дамыту үшін, ал разрядтық желі топографиялық зерттеулер үшін қолданылады.
Жерге орналастыру кезіндегі ауданды анықтау тәсілдері
Жерге орналастыруда жерді тіркеудің әртүрлі әдістері қолданылады. Бұл әдістерді қолдану осы бөлімдердің мөлшеріне, олардың мөлшеріне, шекараның пішініне, жердегі осы өлшемдердің болуы мен дәлдігіне, рельеф карталары мен жоспарлардың қажетті дәлдігіне байланысты.
Аудандарды анықтауда біз үш негізгі әдісті қолданамыз.Олар:аналитикалық;
графикалық;механикалық.Аудандарды есептеу әдістері қолданылады ма, жоқ па, иесіне байланысты. қималардың мәндері, олардың өлшемдері мен формалары мен сызықтық өлшеулер мен бұрыштардың нәтижелері, сондай-ақ қажетті дәлдік карталары мен жоспарларының болуы немесе болмауы.
Аналитикалық әдіс далалық және бұрыштық өлшеулердің нәтижелері немесе олардың функциялары - көпбұрыштар шыңдарының координаттары бойынша жер учаскесінің ауданын есептеуді қамтиды.
Графикалық әдіс өлшеудің далалық нәтижелері болмаған кезде қолданылады, аудандар сызықтық өлшеулер мен бұрыштардың нәтижелері бойынша жоспарда немесе графикалық координаттарда есептеледі.
Механикалық әдіс арнайы құрылғылардың көмегімен жоспарланған учаскелерді анықтауды қамтиды.
Жерге орналастыру және кадастрлық жұмыстарды жүргізу кезінде тұрғын және бау-бақша учаскелерінің шағын аудандары, ауыспалы егіс учаскелері, ауылшаруашылық жерлерінің контурлары және т.б. мысалы, қалалық және ауылдық елді мекендердің үлкен аудандары, жерді пайдаланудың барлық түрлері, орман алқаптары, бірнеше Шекаралас аумақтар, бірдей табиғи немесе экономикалық жер учаскелерін иелену, күн тәртібі, делирий.
Кейбір жағдайларда сайттар мен массивтер туралы жалпы ақпаратпен шектелу жеткілікті, ал басқаларында аймақтар мен ақаулардың нақты анықтамаларын анықтау қажет, тіпті пайыздың оннан бір бөлігі есептеледі.
Көбінесе бұл әдістер комбинацияда қолданылады, мысалы, ауданды есептеу үшін сызықтық мәндердің бір бөлігі жоспарда өлшенеді, ал бір бөлігі жердегі өлшеу нәтижелерінен алынады немесе кейбір нүктелер үшін координаттар бойынша ауданды есептеу кезінде координаталардың есептік мәндері жердегі өлшеу нәтижелерінен алынады, ал басқа нүктелер үшін координаттар жоспарда өлшеу арқылы алынады немесе теодолиттік полигонға салынған жер пайдаланудың негізгі ауданы аналитикалық есептеледі., ал полигонның шегінен тыс және полигонның желілері мен тірі трактінің,жылғаның, өзен жағалауының және т.б. бойындағы жер пайдалану шекарасы арасындағы алаң графикалық және механикалық түрде айқындалады

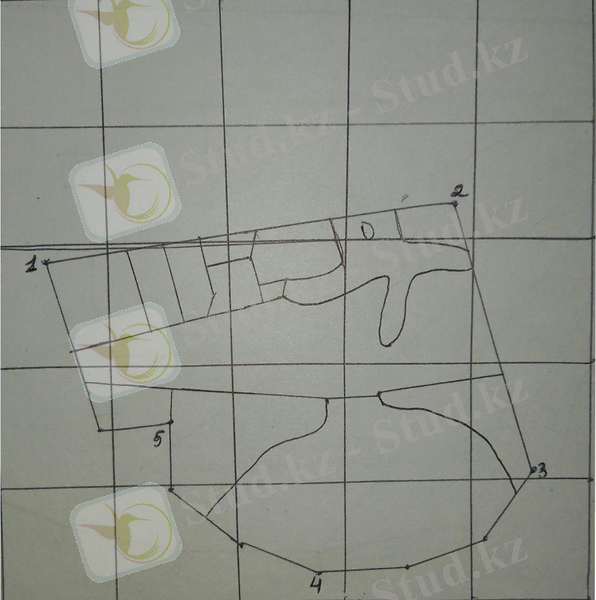

Ауданды аналитикалық тәсілмен анықтау
Аудандарды анықтаудың аналитикалық әдісінде геометрия, тригонометрия және Аналитикалық геометрия формулалары қолданылады. Шағын учаскелердің аудандарын айқындау кезінде (құрылыстар, үй-жайлар, егістік, егіс алаңдары орналасқан аудандарды есепке алу үшін) учаскелер қарапайым геометриялық фигураларға, негізінен үшбұрыштарға, тікбұрыштарға, аз трапецияға бөлінеді. Бұл ретте учаскелердің аудандары сызықтық элементтер - биіктіктер мен негіздер бойынша есептелген жекелеген фигуралар аудандарының қосындысы ретінде айқындалады.
Жоспарды аналитикалық түрде жасамас бұрын, оны координаталық парақты қолдана отырып, бұрыштар мен сызықтармен схемалық диаграммаға сәйкес жасай аламыз. Сондай-ақ, жобалық жоспарды пайдалану пайдалы, өйткені есептеу кезінде жобалық бұрыштарда және сызықтар арасындағы бағытталған бұрыштарда байқалмайтын қателерді табуға болады.
Аналитикалық әдістермен жобалау кезінде тікелей және кері геодезиялық есептерді шешу қажет, көбінесе екі түзудің қиылысу нүктесіндегі координаталарды, белгілі бағытталған бұрыштары бар координаталардың ұштарын, берілген көлемді есептеу керек. Бұл жағдайда тригонометриялық функциялардың белгілеріне ерекше назар аударыңыз, көлемдер мен жақтардың көбейтіндісі шаршы метрмен көрсетілуі керек.
Құрылымның көлеміне қарамастан, екі жағдай бар:
1) құрылым, сызық берілген нүктеден өтеді, бұл жағдайда берілген көлем үшбұрышпен немесе тіктөртбұрышпен жобаланады.2) жобалық сызық берілген бағытқа параллель өтеді (α бағытының берілген бұрышымен), бұл жағдайда А және В негіздері, сондай-ақ α және β бұрыштары белгілі трапециямен жобаланады
Ауданды аналитикалық тәсілмен анықтау
Рс
Координаталар
Координаталар айырымы
Көбейтінді
Х
У
Хк-1-Хк+1
Ук-1-Ук+1
Хк (Ук-1-Ук+1)
Ук (Хк-1-Хк+1)
1
2
3
4
5
6
7
2
2558
1532
+565
-1966
-5029028
+865580
3
3486
3881
-2264
-2832
-9872352
-7654584
4
4822
4364
-2021
+166
+800452
-8819644
5
5607
3215
+771
+2949
+16240,143
+2478765
6
4051
1415
+2949
+1683
+6817833
+4172835
4285
4285
4798
4798
+23858428
-14901380
7517180
16474228
0
0
2Р=89,57048м²
Р=44,7852

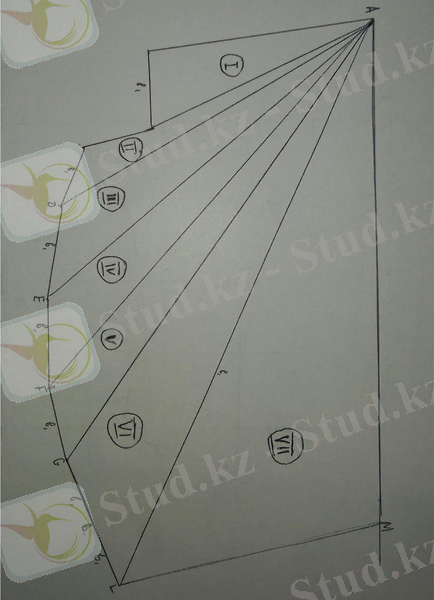

Ауданды графикалық тәсілмен анықтау
Қима тұрғысынан ауданды графикалық түрде анықтаған кезде олар қарапайым геометриялық фигураларға, көбінесе үшбұрыштарға, кейде трапециялар мен тіктөртбұрыштарға бөлінеді. Әр фигураның биіктігі мен негізі жоспардан өлшенеді, ал көлемі есептеледі. Фигуралардың аудандарының қосындысы учаскелердің ауданын береді.
Көп шекаралық бұрыштар, аз тиімді болып табылады мұндай тәсіл. Сондықтан нүктелердің графикалық координаттары бойынша көптеген бұрыштары бар жер учаскесінің ауданын есептеу пайдалы.
Тең жақты үшбұрыштар учаскелерді үшбұрыштарға бөлуде тиімді. Егер көлемді есептеу кезінде қолданылатын фигураның биіктігі немесе негізі жердегі өлшенген сызықтардан алынса, онда көлемді дәлірек анықтау үшін осы сызықтардың ұзындығы жоспардан өлшенбейді.
Әр үшбұрыштың нақты мөлшерін бақылау үшін ол екі рет анықталады: екі түрлі негіз және екі биіктік өлшенеді және олардың орташа мәні алынады. Графиктер графикалық түрде жасалады, алдын-ала жасалған көлемді есептейді, содан кейін жетіспейтін немесе асып кеткен көлемді жобалайды. Бұл жағдайда алдын-ала есептелген көлем геодезиялық мәліметтердің болуына байланысты планиметрмен немесе аналитикалық түрде анықталады. Жобалық сызық бағытында Берілген шарттарға байланысты жетіспейтін немесе артық көлем үшбұрыш немесе трапеция түрінде жобаланады.
Үшбұрышты дизайн жобалық сызық белгілі бір нүктеден өткен кезде жасалады. Бұл жағдайда үшбұрыштың негізі (немесе биіктігі) берілген көлеммен және белгілі бір биіктікпен (немесе оның негізімен) анықталады.
Ауданды графикалық тәсілмен анықтау
Табаны в1,в2,
H
Биіктігі
h1 h1
Н
Ауданы
Р.га
Абсолюттік қателік
Р.га
Жіберілетін қателік
Р.га
Орташа аудан
П
I
508
528
684
652
14,32
17,21
2,89
0,15
15,76
II
430
422
515
505
11,07
10,65
0,42
0,13
10,86
III
658
535
400
412
13,16
11,08
2,08
0,14
12,12
IV
123
328
391
120
2,40
1,97
0,43
0,06
2,18
V
250
210
298
405
3,72
4,25
0,53
0,07
3,98
Р=44,9
Ауданды механикалық тәсілмен анықтау
Планиметр кез-келген пішіннің ауданын механикалық анықтау үшін қолданылады. Планиметрдің әртүрлі түрлері бар, олардың ең көп тарағаны-полярлы планиметр.
Планиметрді қарау кезінде оған мынадай талаптар қойылады:
1. есептелген ролик өз осінің айналасында 3-4 секунд ішінде шайқамай және нониусқа тигізбестен еркін айналуы керек.
2. Вернер мен роликтің бөліктері дұрыс болуы керек.
3. есептік роликтің доңғалағындағы атыс штрихтары дұрыс жазылуы немесе есептік роликтің көрсеткіштері тұрақты болуы тиіс. Планиметрдің негізгі бөлігі-есептелген ролик, сондықтан оны дайындау және тексеру кезінде мылтық жолақтарына ерекше назар аударылады.
Винтовкалық соққылар бір-біріне параллель және винтовкалық автоматтың көмегімен есептік роликтің шеңбері бойынша жасалады. ол өз осіне параллель немесе оның жазықтығына перпендикуляр орналастырылады. Бұл соққылардың параллелизмі микроскоппен тексеріліп, фигураны бірнеше рет айналдыру арқылы тексеріледі.
Графикалық және аналитикалық әдістер кесу мен сызықтарда аз бұрылыс болған кезде немесе жобалау көп уақытты қажет етпеген кезде қолдануға жарамды. Планиметрді пайдалану жерді пайдалану контурлары бұзылмайтын кезде жобалау процесін жеңілдетеді, ал дәлдік азаяды. Сондықтан механикалық дизайн графикалық әдіспен біріктіріледі, яғни жобаланған аймақтың шамамен мөлшері планиметрдің көмегімен анықталады, ал жетіспейтін немесе асып кеткен көлем жобалау жағдайларына байланысты үшбұрыш немесе трапеция көмегімен графикалық түрде жасалады.
Бұл жағдайда сайтты жобалаудағы қателік планиметрмен алдын-ала жобаланған көлемді анықтау қателігінен және жетіспейтін немесе асып кеткен көлемді графикалық жобалаудағы қателіктен тұрады. Есептеу қатесінің жеткіліксіз немесе артық көлемі жалпы есептеу қатесіне аз әсер етеді, сондықтан планиметрмен учаскелердің есептеу қателігі планиметрдің көмегімен көлемді анықтау қатесіне тең деп санауға болады.
Ауданды механикалық тәсілмен анықтау
U¹=2239 U²=2332 U³=2423
U²-U¹=2332-2239=93 U³-U²=2423-2332=91
Uорт=92
10092=1,09
U¹=1345 U²=1746 U³=2161
U²-U¹=1746-1345=401 U³-U²=2161-1746=415
Uорт=(401+415)2=408
Р=408x1,09=44,472га
Жер пайдаланушылар мен ауыспалы егіс алқаптарының ауданын анықтау тәсілдерінің сипаттамасы
Жерді пайдалануға байланысты әртүрлі ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
М.Х. Дулати атындағы Тараз өңірлік университеті
Су шаруашылығы,экономика және құрылыс факультеті
___________________________________ _______________________
Жерге орналастыру және жер кадастры кафедрасы
___________________________________ ____________
КУРСТЫҚ Жұмыс
___________________________________ _______________________________
Жерге орналастырудағы геодезиялық жұмыстар пәні бойынша
Тақырыбы:___________________________________ __________________________________
___________________________________ __________________________________
___________________________________ __________________________________
___________________________________ __________________________________
Білімгер Шахафутдин Феридассура 6В073132___________________
аты-жөніқолы
Жетекші_Дүбірбаева Гүлжан___________________________________ _________________
қызметіаты-жөні
Қорғауға жіберілді ____________________20____ж.___ ____________________
қолы
Жұмыс қорғалды __________________20__ж.бағасы_ ___________________
жазбаша
Комиссия мүшелері:___________________________________ _________________
аты-жөніқолы
___________________________________ _________________
аты-жөніқолы
Тараз 2020
ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
М.Х. Дулати атындағы Тараз өңірлік университеті
___Жерге орналастыру және жер кадастры кафедрасы
6В07312-тобының білімгеріне Шахафутдин Феридассура курстық жоба (жұмыс)
аты-жөні
ТАПСЫРМА
Жерге орналастырудағы геодезиялық жұмыстар пәні бойынша
1. Тақырыбы___________________________________ _________________________
___________________________________ ___________________________________
___________________________________ ___________________________________
2. Тапсырманың арнайы нұсқауы ___________________________________ ________________
___________________________________ ___________________________________
___________________________________ ___________________________________
3. Есепке-түсініктеме жазбаларының негізгі тараулары (жұмыстары)
Орындау кестесі
Көлемі, %
Орындау уақыты
4. Графикалық материалдарының тізімі (сызулардың масштабы келтіріледі)
5. Жобаның (жұмысты) жинақтау мерзімі
6. Қорғау
Кафедра мәжілісінде бекітілген ___________________20___ ж. хаттама № ______
Жетекшісі:
___________________________________ ______________________________________
қызметіқолыаты-жөні
Тапсырманы орындауға қабылдадым _______________20___ж. ____________________
білімгердің қолы
Мазмұны
Кіріспе
1. Геодезиялық тор жөніндегі түсінік
2. Жерге орналастыру кезіндегі ауданды анықтау тәсілдері
2.1 Ауданды аналитикалық тәсілмен анықтау
2.2 Ауданды графикалық тәсілмен анықтау
2.3 Ауданды механикалық тәсілмен анықтау
3. Жер пайдаланушылар мен ауыспалы егіс алқаптарының ауданын анықтау тәсілдерінің сипаттамасы
3.1 Савич әдісімен ауданды анықтау
3.2 Мөлтек әдісімен ауданды анықтау
3.3 Контур бойынша ауданды анықтау
4. Геодезиялық әдіспен шекара қоюдың әдістемелері
Қорытынды
Қолданылған әдебиеттер тізімі
Кіріспе
Жер үсті геодезиялық жұмыстардың жоспарлары, карталары және материалдары орналасу нүктелерінің сандық мәндері түрінде халық шаруашылығының әртүрлі салаларында кеңінен қолданылады. Кез келген
ғимараттар, жергілікті құрылыстар, жолдар, су көздері,топырақ және т.б. контурларды ескере отырып жобаланған.
Ауылдарды, қалаларды, темір және тас жолдарды жобалау және салу
жолдарды геодезиялық материалдарсыз жүргізуге болмайды.Жер ресурстарының өзіндік табиғи және экономикалық қасиеттері бар, елдің ұлттық байлығының негізі бола отырып,экономикалық және қоғамдық-саяси қатынастардың ерекше объектісі болып табылады.
Ақпаратқа деген қажеттілік үнемі өсіп келеді. Кешенді шешім осы ақпаратқа негізделген шешімдер қабылдайды. Сонымен қатар, жер учаскелері туралы ақпарат алу үшін жермен түрлі мәмілелер жасау заңды жеке тұлғалар мен азаматтарға мұқтаж болып келеді.Жер өңірлердің әлеуметтік, инвестициялық, салықтық әлеуетін арттырады,олар тұтастай алғанда елдің экономикалық өсуінің қуатты тәуелсіз факторына айналуда. Бұл процесс белгілі бір әрекеттерден тұрады, олар өздері "Жер кадастры"ұғымына біріктірілген.
Курстық жұмыста жоғалған межелік белгілерді қалпына келтіру үшін
геодезиялық деректерді дайындау әдістемесін қолдана отырып, жоғалған
межелік белгілердің координаттарын полярлық әдіспен есептедік. Сонымен
қатар, жер учаскелерінің шекаралары бойынша межелік белгілер координаттарын бірыңғай жүйеде келтірдік.
Геодезиялық тор жөніндегі түсінік
Геодезиялық тор координаттары арнайы белгілермен бекітілген жер бетіндегі геодезиялық нүктелердің (нүктелердің) жиынтығы болып табылады
Геодезиялық тор нүктелерінің координаттары астрономиялық немесе геодезиялық әдістермен анықталады. Осылайша анықталған нүктелер жиыны геодезиялық координаттар торы деп аталады. Олар жиіліктік тордың немесе толықтыру торының негізі болып табылады. Нүктелердің абсолюттік биіктігін, теңіз деңгейіне қатысты геодезиялық биіктіктерді анықтайды. Геодезиялық тор нүктелерінің жоспарланған координаттары триангуляция, трилатерация және полигонометрия әдістерімен, ал белгі геометриялық және тригонометриялық нивелирлеу әдістерімен анықталады. Геодезиялық тор топографиялық түсірістерді, картографияны, сондай-ақ жердегі геологиялық барлау мен құрылыс жұмыстарының дәлдігін жергілікті есептеулер үшін жоспарлау және биіктік негіз ретінде қолданылады.
Осылайша, геодезиялық тордың құрылысы, ең алдымен, үлкен аймақта нүктелері бар бір-бірінен едәуір қашықтықта орналасқан жоғары дәлдікті торды жасайды. Осы нүктелер негізінде келесі кезең жасалады, онда дәлдік азаяды, бірақ нүктелер жиі орналасады.
Бірыңғай геодезиялық тор аумақтың әртүрлі бөліктерінде топографиялық және геодезиялық жұмыстарды жүргізуге, сондай-ақ барлық Геодезиялық өлшеулерді және бүкіл аумақ бойынша өлшеу қателіктерінің әділ бөлінуін бақылауға мүмкіндік береді.
Геодезиялық тор мемлекеттік, жиелендіру және түсіру болып бөлінеді. Мемлекеттік тор мемлекет аумағында координаттар жүйесінің таралуын қамтамасыз етеді және басқа геодезиялық желілерді құрудың бастапқы торы болып табылады. Айналмалы желі жоғары дәлдіктегі желілерді дамыту үшін, ал разрядтық желі топографиялық зерттеулер үшін қолданылады.
Жерге орналастыру кезіндегі ауданды анықтау тәсілдері
Жерге орналастыруда жерді тіркеудің әртүрлі әдістері қолданылады. Бұл әдістерді қолдану осы бөлімдердің мөлшеріне, олардың мөлшеріне, шекараның пішініне, жердегі осы өлшемдердің болуы мен дәлдігіне, рельеф карталары мен жоспарлардың қажетті дәлдігіне байланысты.
Аудандарды анықтауда біз үш негізгі әдісті қолданамыз.Олар:аналитикалық;
графикалық;механикалық.Аудандарды есептеу әдістері қолданылады ма, жоқ па, иесіне байланысты. қималардың мәндері, олардың өлшемдері мен формалары мен сызықтық өлшеулер мен бұрыштардың нәтижелері, сондай-ақ қажетті дәлдік карталары мен жоспарларының болуы немесе болмауы.
Аналитикалық әдіс далалық және бұрыштық өлшеулердің нәтижелері немесе олардың функциялары - көпбұрыштар шыңдарының координаттары бойынша жер учаскесінің ауданын есептеуді қамтиды.
Графикалық әдіс өлшеудің далалық нәтижелері болмаған кезде қолданылады, аудандар сызықтық өлшеулер мен бұрыштардың нәтижелері бойынша жоспарда немесе графикалық координаттарда есептеледі.
Механикалық әдіс арнайы құрылғылардың көмегімен жоспарланған учаскелерді анықтауды қамтиды.
Жерге орналастыру және кадастрлық жұмыстарды жүргізу кезінде тұрғын және бау-бақша учаскелерінің шағын аудандары, ауыспалы егіс учаскелері, ауылшаруашылық жерлерінің контурлары және т.б. мысалы, қалалық және ауылдық елді мекендердің үлкен аудандары, жерді пайдаланудың барлық түрлері, орман алқаптары, бірнеше Шекаралас аумақтар, бірдей табиғи немесе экономикалық жер учаскелерін иелену, күн тәртібі, делирий.
Кейбір жағдайларда сайттар мен массивтер туралы жалпы ақпаратпен шектелу жеткілікті, ал басқаларында аймақтар мен ақаулардың нақты анықтамаларын анықтау қажет, тіпті пайыздың оннан бір бөлігі есептеледі.
Көбінесе бұл әдістер комбинацияда қолданылады, мысалы, ауданды есептеу үшін сызықтық мәндердің бір бөлігі жоспарда өлшенеді, ал бір бөлігі жердегі өлшеу нәтижелерінен алынады немесе кейбір нүктелер үшін координаттар бойынша ауданды есептеу кезінде координаталардың есептік мәндері жердегі өлшеу нәтижелерінен алынады, ал басқа нүктелер үшін координаттар жоспарда өлшеу арқылы алынады немесе теодолиттік полигонға салынған жер пайдаланудың негізгі ауданы аналитикалық есептеледі., ал полигонның шегінен тыс және полигонның желілері мен тірі трактінің,жылғаның, өзен жағалауының және т.б. бойындағы жер пайдалану шекарасы арасындағы алаң графикалық және механикалық түрде айқындалады
Ауданды аналитикалық тәсілмен анықтау
Аудандарды анықтаудың аналитикалық әдісінде геометрия, тригонометрия және Аналитикалық геометрия формулалары қолданылады. Шағын учаскелердің аудандарын айқындау кезінде (құрылыстар, үй-жайлар, егістік, егіс алаңдары орналасқан аудандарды есепке алу үшін) учаскелер қарапайым геометриялық фигураларға, негізінен үшбұрыштарға, тікбұрыштарға, аз трапецияға бөлінеді. Бұл ретте учаскелердің аудандары сызықтық элементтер - биіктіктер мен негіздер бойынша есептелген жекелеген фигуралар аудандарының қосындысы ретінде айқындалады.
Жоспарды аналитикалық түрде жасамас бұрын, оны координаталық парақты қолдана отырып, бұрыштар мен сызықтармен схемалық диаграммаға сәйкес жасай аламыз. Сондай-ақ, жобалық жоспарды пайдалану пайдалы, өйткені есептеу кезінде жобалық бұрыштарда және сызықтар арасындағы бағытталған бұрыштарда байқалмайтын қателерді табуға болады.
Аналитикалық әдістермен жобалау кезінде тікелей және кері геодезиялық есептерді шешу қажет, көбінесе екі түзудің қиылысу нүктесіндегі координаталарды, белгілі бағытталған бұрыштары бар координаталардың ұштарын, берілген көлемді есептеу керек. Бұл жағдайда тригонометриялық функциялардың белгілеріне ерекше назар аударыңыз, көлемдер мен жақтардың көбейтіндісі шаршы метрмен көрсетілуі керек.
Құрылымның көлеміне қарамастан, екі жағдай бар:
1) құрылым, сызық берілген нүктеден өтеді, бұл жағдайда берілген көлем үшбұрышпен немесе тіктөртбұрышпен жобаланады.2) жобалық сызық берілген бағытқа параллель өтеді (α бағытының берілген бұрышымен), бұл жағдайда А және В негіздері, сондай-ақ α және β бұрыштары белгілі трапециямен жобаланады
Ауданды аналитикалық тәсілмен анықтау
Рс
Координаталар
Координаталар айырымы
Көбейтінді
Х
У
Хк-1-Хк+1
Ук-1-Ук+1
Хк (Ук-1-Ук+1)
Ук (Хк-1-Хк+1)
1
2
3
4
5
6
7
2
2558
1532
+565
-1966
-5029028
+865580
3
3486
3881
-2264
-2832
-9872352
-7654584
4
4822
4364
-2021
+166
+800452
-8819644
5
5607
3215
+771
+2949
+16240,143
+2478765
6
4051
1415
+2949
+1683
+6817833
+4172835
4285
4285
4798
4798
+23858428
-14901380
7517180
16474228
0
0
2Р=89,57048м²
Р=44,7852
Ауданды графикалық тәсілмен анықтау

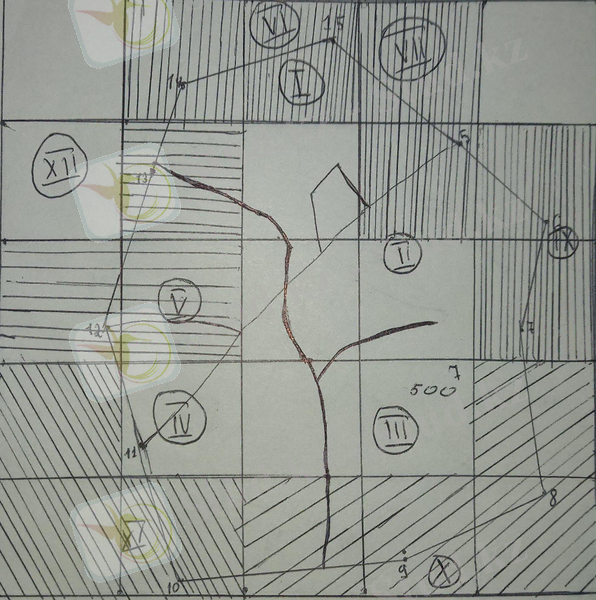

Қима тұрғысынан ауданды графикалық түрде анықтаған кезде олар қарапайым геометриялық фигураларға, көбінесе үшбұрыштарға, кейде трапециялар мен тіктөртбұрыштарға бөлінеді. Әр фигураның биіктігі мен негізі жоспардан өлшенеді, ал көлемі есептеледі. Фигуралардың аудандарының қосындысы учаскелердің ауданын береді.
Көп шекаралық бұрыштар, аз тиімді болып табылады мұндай тәсіл. Сондықтан нүктелердің графикалық координаттары бойынша көптеген бұрыштары бар жер учаскесінің ауданын есептеу пайдалы.
Тең жақты үшбұрыштар учаскелерді үшбұрыштарға бөлуде тиімді. Егер көлемді есептеу кезінде қолданылатын фигураның биіктігі немесе негізі жердегі өлшенген сызықтардан алынса, онда көлемді дәлірек анықтау үшін осы сызықтардың ұзындығы жоспардан өлшенбейді.
Әр үшбұрыштың нақты мөлшерін бақылау үшін ол екі рет анықталады: екі түрлі негіз және екі биіктік өлшенеді және олардың орташа мәні алынады. Графиктер графикалық түрде жасалады, алдын-ала жасалған көлемді есептейді, содан кейін жетіспейтін немесе асып кеткен көлемді жобалайды. Бұл жағдайда алдын-ала есептелген көлем геодезиялық мәліметтердің болуына байланысты планиметрмен немесе аналитикалық түрде анықталады. Жобалық сызық бағытында Берілген шарттарға байланысты жетіспейтін немесе артық көлем үшбұрыш немесе трапеция түрінде жобаланады.
Үшбұрышты дизайн жобалық сызық белгілі бір нүктеден өткен кезде жасалады. Бұл жағдайда үшбұрыштың негізі (немесе биіктігі) берілген көлеммен және белгілі бір биіктікпен (немесе оның негізімен) анықталады.
Ауданды графикалық тәсілмен анықтау
Табаны в1,в2,
H
Биіктігі
h1 h1
Н
Ауданы
Р.га
Абсолюттік қателік
Р.га
Жіберілетін қателік
Р.га
Орташа аудан
П
I
508
528
684
652
14,32
17,21
2,89
0,15
15,76
II
430
422
515
505
11,07
10,65
0,42
0,13
10,86
III
658
535
400
412
13,16
11,08
2,08
0,14
12,12
IV
123
328
391
120
2,40
1,97
0,43
0,06
2,18
V
250
210
298
405
3,72
4,25
0,53
0,07
3,98
Р=44,9
Ауданды механикалық тәсілмен анықтау
Планиметр кез-келген пішіннің ауданын механикалық анықтау үшін қолданылады. Планиметрдің әртүрлі түрлері бар, олардың ең көп тарағаны-полярлы планиметр.
Планиметрді қарау кезінде оған мынадай талаптар қойылады:
1. есептелген ролик өз осінің айналасында 3-4 секунд ішінде шайқамай және нониусқа тигізбестен еркін айналуы керек.
2. Вернер мен роликтің бөліктері дұрыс болуы керек.
3. есептік роликтің доңғалағындағы атыс штрихтары дұрыс жазылуы немесе есептік роликтің көрсеткіштері тұрақты болуы тиіс. Планиметрдің негізгі бөлігі-есептелген ролик, сондықтан оны дайындау және тексеру кезінде мылтық жолақтарына ерекше назар аударылады.
Винтовкалық соққылар бір-біріне параллель және винтовкалық автоматтың көмегімен есептік роликтің шеңбері бойынша жасалады. ол өз осіне параллель немесе оның жазықтығына перпендикуляр орналастырылады. Бұл соққылардың параллелизмі микроскоппен тексеріліп, фигураны бірнеше рет айналдыру арқылы тексеріледі.
Графикалық және аналитикалық әдістер кесу мен сызықтарда аз бұрылыс болған кезде немесе жобалау көп уақытты қажет етпеген кезде қолдануға жарамды. Планиметрді пайдалану жерді пайдалану контурлары бұзылмайтын кезде жобалау процесін жеңілдетеді, ал дәлдік азаяды. Сондықтан механикалық дизайн графикалық әдіспен біріктіріледі, яғни жобаланған аймақтың шамамен мөлшері планиметрдің көмегімен анықталады, ал жетіспейтін немесе асып кеткен көлем жобалау жағдайларына байланысты үшбұрыш немесе трапеция көмегімен графикалық түрде жасалады.
Бұл жағдайда сайтты жобалаудағы қателік планиметрмен алдын-ала жобаланған көлемді анықтау қателігінен және жетіспейтін немесе асып кеткен көлемді графикалық жобалаудағы қателіктен тұрады. Есептеу қатесінің жеткіліксіз немесе артық көлемі жалпы есептеу қатесіне аз әсер етеді, сондықтан планиметрмен учаскелердің есептеу қателігі планиметрдің көмегімен көлемді анықтау қатесіне тең деп санауға болады.
Ауданды механикалық тәсілмен анықтау
U¹=2239 U²=2332 U³=2423
U²-U¹=2332-2239=93 U³-U²=2423-2332=91
Uорт=92
10092=1,09
U¹=1345 U²=1746 U³=2161
U²-U¹=1746-1345=401 U³-U²=2161-1746=415
Uорт=(401+415)2=408
Р=408x1,09=44,472га
Жер пайдаланушылар мен ауыспалы егіс алқаптарының ауданын анықтау тәсілдерінің сипаттамасы
Жерді пайдалануға байланысты әртүрлі ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
Реферат
Курстық жұмыс
Диплом
Материал
Диссертация
Практика
Презентация
Сабақ жоспары
Мақал-мәтелдер
1‑10 бет
11‑20 бет
21‑30 бет
31‑60 бет
61+ бет
Негізгі
Бет саны
Қосымша
Іздеу
Ештеңе табылмады :(
Соңғы қаралған жұмыстар
Қаралған жұмыстар табылмады
Тапсырыс
Антиплагиат
Қаралған жұмыстар
kz
