Softswitch құрылғыларымен желіні құру
Қазақстан Республикасының білім және ғылым министрлігі
Л. Н. Гумилев атындағы Еуразия ұлттық университеті
Боранбаев Мирас Оралбекович
Қостанай облысы, Тобыл қаласы үшін NGN технологиясы негізінде телекоммуникация желілерін дамыту
ДИПЛОМДЫҚ ЖОБА
5B071900 - «Радиотехника, электроника және телекоммуникациялар» мамандығы
Нұр-Сұлтан 2020
Қазақстан Республикасының білім және ғылым министрлігі
Л. Н. Гумилев атындағы Еуразия ұлттық университеті
«Қорғауға жіберілді»
Радиотехника, электроника және
телекоммуникациялар
кафедрасының мең герушісі
т. ғ. к., профессор
Бурамбаева Н. А.
« » 2021 ж.
ДИПЛОМДЫҚ ЖОБА
Қостанай облысы, Тобыл қаласы үшін NGN технологиясы негізінде телекоммуникация желілерін дамыту
5B071900 - «Радиотехника, электроника и телекоммуникациялар» мамандығы бойынша
Орындаған: Боранбаев М. О
Ғылыми жетекші
т. ғ. к. профессор, Бурамбаева Н. А
Нұр-Сұлтан 2020
Л. Н. Гумилев атындағы Еуразия ұлттық университеті
Физика-техникалық факультеті
Мамандығы 5В071900 - «Радиотехника, электроника және телекоммуникациялар»
Радиотехника, электроника және телекоммуникациялар кафедрасы
Бекітемін
Радиотехника, электроника және
телекоммуникациялар
кафедрасының меңгерушісі
т. ғ. к., э. ғ. д., профессор
Бурамбаева Н. А
«--» қараша 2020 ж.
Диплом жобаны орындауға арналған
ТАПСЫРМА
Студент Боранбаев Мирас Оралбекович
4 курс, РЭТ-41, 5B071900 - «Радиотехника, электроника және телекоммуникациялар» мамандығы, күндізгі бөлім
1 Дипломдық жобаның тақырыбы «Қостанай облысы, Тобыл қаласы үшін NGN технологиясы негізінде телекоммуникация желілерін дамыту» 2020 жылдың «__» қараша берілген № ___-п ректордың бұйрығымен бекітілген.
2 Диплом жобаның тапсырмасына сәйкес:
Есеп берудің бірінші аралық кезеңі - 11. 01. 21
Есеп берудің екінші аралық кезеңі
Есеп берудің үшінші аралық кезеңі
Алдын-ала қорғауға дипломдық жобаны әкелу мерзімі
Норма бақылау тексерісі
Дипломдық жобаның соңғы нұсқасын әкелу мерзімі
Дипломдық жобаны қорғау мерзімі
Аяқталған жобаны тапсыру мерзімі
3 Жұмыстың бастапқы деректері:
- Қазақстан Республикасының Байланыс туралы Заңы;
- Жобаланатын Тобыл қаласының халық саны;
-NGN технологиясы негізінде желіні құру үшін құрылғылар;
4 Диплом жобасын дайындау үшін сұрақтар тізімі: 4
4. 1 Жұмыстың мақсаты.
4. 2 Жұмыстың өзектілігі.
4. 3 Қойылған тапсырмасы:
4. 3. 1 NGN технологиясының ерекшеліктерін сипаттау;
4. 3. 2 Жобаланатын Тобыл қаласы үшін технологияны негіздеу және таңдау;
4. 3. 3;
4. 3. 4 Технологияны жүзеге асыру үшін тиісті құрылғыларды, кабельдерді таңдау;
4. 3. 5
4. 3. 6
4. 3. 7 Монтаждау, экслуатацияға дайындау кезінде қойылатын тіршілік қауіпсіздігінің талаптарын зерттеу.
5 Графикалық материалдың тізімі (сызбалар, кестелер, диаграммалар және тағы басқалары) :
5. 1
5. 2
6 Негізгі ұсынылатын әдебиеттер тізімі:
6. 1
Тапсырма бердім
(қолы)
Тапсырма
алдым
(қолы)
8 Дипломдық жобаны орындау графигі
Тапсырманың берілген мерзімі «23» қараша 2020 жыл
Ғылыми жетекшісі Бурамбаева Н. А
т. ғ. қ., проффесор
Тапсырманы орындаған Боранбаев М. О
РЭТ-41 тобы студенті
АҢДАТПА
АННОТАЦИЯ
ABSTRACT
АББРЕВИАТУРАЛАР
NGN- Келесі буын желісі
ОПБЖ- Ортақ пайдаланылатын байланыс желісі
ОПТЖ- Ортақ пайдаланылатын телефон желісіISDN- Қызметтердің интеграциясы бар сандық желі
SIP- Сессияны белгілеу хаттамасы
QoS- Қызмет көрсету сапасы
MPLS- Белгілер бойынша көп токты коммутация
TCP/IP- Беруді басқару хаттамасы
SGW-шлющ
MGC- Медиа контроллері
ID- Интеллектуалды мәліметтер базасы
RTP- Нақты уақыт ауқымында пакеттерді жеткізу Internet хаттамасы
SCP- Қызметтерді басқару торабы
LAN- Жергілікті желі
MGCP- Медиа шлюздерді бақылау хаттамасы
RSVP- Ресурстарды резервтеу хаттамасы
MC- Көп нүктелі қосылым контроллері
MCU- Конференцияны басқару құрылғысы
UAC- Пайдаланушы агентінің клиенті
Белгілеу мазмұны және қысқартулар кіріспе .
1. NGN құру принциптерін талдау .
1. 1 NGN анықтамасы
1. 2 NGN міндеттері
1. 3 NGN негізгі сипаттамалары
1. 4 NGN мүмкіндіктері
1. 5NGN желісінің архитектурасы .
2. NGN модельдері
2. 1 NGN негізгі анықтамалық моделі
2. 2 жалпыланған функционалды модель NGN
NGN артықшылықтары мен кемшіліктері .
2. 1. 1 NGN артықшылықтары
2. 1. 2 бірыңғай конвергенттік желіні құру
2. 1. 3 пайдалану шығындарын төмендету
2. 1. 3 желіні тиімді басқару
2. 1. 4 корпоративтік желілерді құрудың қарапайымдылығы
2. 1. 5 таратылған байланыс орталықтарын ұйымдастыру мүмкіндігі
2. 1. 6 гетерогенді қызметтерді қолдаy
2. 1. 7 ақпараттық экономиканы қолдау
2. 2 NGN кемшіліктері
2. 2. 1 нақты нормативтік базаның болмауы
2. 2. 2 әр түрлі жеткізушілердің жабдықтарының өзара әрекеттесуі
2. 2. 3 сенімділік пен өміршеңдіктің жеткіліксіздігі
2. 2. 4 қызмет көрсету сапасының мәселесі
2. 2. 5 персоналдың біліктілігінің жеткіліксіздігі
2. 2. 6 мазмұн мәселесі
2. 2. 7 Инвестициялар тәуекелі
3. Softswitch Технологиясы .
3. 1 Softswitch Архитектурасы
3. 2 Softswitch Дабылдары
3. 3 СТОП және IP желілеріндегі Softswitch рөлі
3. 4 Softswitch құрылғыларымен желіні құру
3. 5 Softswitch құрылғыларымен IP телефония желісін құру
3. 6 Softswitch консорциумының рөлі мен құрылымы
3. 7 КР Эс құрамында Softswitch қолданудың нұсқалары
4. IMS тұжырымдамасы
4. 1 IMS туралы жалпы ақпарат
4. 1. 1 абоненттік құрылғылар мен көлік деңгейі
4. 1. 2 қоңыраулар мен сеанстарды басқару деңгейі
4. 1. 3 бағдарлама серверлерінің деңгейі
4. 2 IMS архитектурасын дамыту
5. NGN технологиясын қолдана отырып, көліктік пакеттік желіні есептеу
5. 1 бастапқы деректер
5. 2 абоненттік хабтардың және мультисервистік пакеттік желінің көлік шлюздерінің сипаттамаларын есептеу
5. 1 кіру шлюзінің сипаттамаларын есептеу (AGW)
5. 2 мультисервистік Көлік желісінің көлік шлюздерінің сипаттамаларын есептеу
5. 3 Softswitch сипаттамаларын есептеу
5. 4 Көлік желісіндегі ақпарат ағындарын беру бағыттарын анықтау
5. 5 Көлік желісінің қосқыштарының өзара әрекеттесуі үшін интерфейс түрін таңдау
6. NGN жабдығы
6. 1 сынып Softswitch 5
6. 2 Mgate магистральдық шлюзі. ITG
6. 3 дауыстық IP шлюзі
6. 4 дабыл шлюзі/медиа Люк (SMG)
6. 5 АЖІШ жүйесі .
7. Желіні жаңғырту үшін қажетті жабдықтың құнын бағалау
7. 1 күрделі шығындарды есептеу
7. 2 өтелу мерзімі .
Байланыс жабдықтарын монтаждау және қызмет көрсету кезіндегі еңбек қауіпсіздігі
Кіріспе
Дипломдық жоба тақырыбының өзектілігі. Қазіргі уақытта СТОП-тің түбегейлі өзгеруі және келесі буын желісіне (NGN) көшу туралы жарияланымдар жиі кездеседі. Ол белгілі бір қызмет көрсету сапасымен пайдаланушылардың кез-келген қажеттіліктерін қанағаттандыра алатын әмбебап желі ретінде орналастырылған. Бұл ретте жаңа қызметтерді енгізудің қарапайымдылығы болжанады.
Әдетте NGN - ге көшудің екі негізгі нұсқасы қарастырылады-көлік желісінен және кіру желісінен. Қазақстанда жүріп жатқан электр желілерін цифрландыру процесі жалпы желілерді де, ведомстволық және жеке желілерді де қамтиды, олар жоғары өткізу қабілеті бар цифрлық тарату әдістеріне, жаңа сигнал беру жүйелеріне және пайдаланушыларға қызмет көрсетудің желілік тұжырымдамаларына көшумен күрделене түсуде. Цифрландырудың маңызды бағыттарының бірі - NGN (Next Generation Network) тұжырымдамасы негізінде ортақ пайдаланылатын байланыс желілерін жаңғырту.
Дипломдық жоба тақырыбына байланысты қозғалатын мәселенің заманауи деңгейін бағалау: Жаңа буын желілерінің негізгі міндеті ақпараттың кез келген түрін (дауыс, деректер, бейне) беру үшін бірыңғай инфрақұрылыммен қолдау көрсетілетін қолданыстағы және жаңа телекоммуникациялық желілердің өзара іс-қимылын қамтамасыз ету болып табылады.
"Келесі буын желісі" (NGN) термині желілік шешімдерді біріздендіру арқылы оларды басқарудың, дербестендірудің және жаңа қызметтерді құрудың икемді мүмкіндіктері бар қызметтердің шексіз жиынтығын қамтамасыз ететін байланыс желілерін құру тұжырымдамасын білдіреді. NGN құрамына коммутациясы бөлінген әмбебап көлік платформасы кіреді.
Жаңа буынның мультисервистік желісін құру тұжырымдамасында әртүрлі операторлар мен технологиялардың (ТфОП, ұялы байланыс желілері және IP технологиясы бар желілер) қолданыстағы желілерін жақындастыру (біріктіру) идеясы жатыр. Конвергенция (Convergence) - жабдықтарды біріздендіру және жүйелер мен желілердің функционалдық мүмкіндіктерін кеңейту мақсатында әртүрлі технологиялар мен байланыс қызметтерін біртіндеп жақындастыру процесі [1] .
1. NGN құру принциптерін талдау Начало формы Конец формы
1. 1NGN анықтамасы
нарықтың жаңа шындықтарын ескере отырып, олардың сипаттамалары: нарықтарды қайта реттеуге байланысты операторлардың ашық бәсекелестігі, сандық трафиктің жарылғыш өсуі, мысалы, Интернетті пайдаланудың артуына байланысты, жаңа мультимедиялық қызметтерге сұраныстың артуы, жалпы байланыс ұтқырлығына қажеттіліктің өсуі, желілер мен байланыс қызметтерінің конвергенциясы және т. б., NGN GII (жаһандық ақпараттық инфрақұрылым) нақты іске асыруды қарастырады.
NGN анықтамасына бірнеше тәсілдер бар. Алайда, олардың барлығы қызмет көрсету тәсілдерін ұйымдастыру қағидаттарына негізделген. Ең дұрыс анықтамалардың бірі келесідей: "келесі буын желілері-бұл болашақта мобильді және тіркелген желілердің операторлары ұсынатын, қазіргі кездегі барлық қызметтерді қолдауды жалғастыра отырып, болашақта ұсынылатын қызметтерді жүзеге асыратын инфрақұрылым үшін жан-жақты ұғым. Келесі буын желілері пакеттік тарату және коммутация технологияларын қолданады, оптикалық арналардың физикалық қабатына негізделген, қолданыстағы желілермен толық өзара әрекеттесуді қамтамасыз етеді".
1. 2 NGN міндеттері халықаралық ұсыныстарға сәйкес NGN желілері келесі функцияларды орындауы керек: · адал бәсекелестікке ықпал ету; · жеке инвестицияларды ынталандыру; · әр түрлі реттеуші талаптарға сәйкестендіру үшін сәулет принциптері мен мүмкіндіктерін анықтау; · желілерге ашық қол жетімділікті қамтамасыз ету; · әмбебап қызмет көрсетуді және оларға қол жеткізуді қамтамасыз ету; · бүкіл халық үшін тең мүмкіндіктерді қамтамасыз етуге ықпал ету; · мәдени және тілдік әртүрлілікті қоса алғанда, мазмұнның әртүрлілігіне ықпал ету. 1. 3 NGN негізгі сипаттамалары NGN желілерінің негізгі сипаттамалары: пакеттік коммутациямен беру; тасымалдаушы арнаның өткізу қабілеті, қоңырау/сессия, сонымен қатар Бағдарлама/қызметтер арасында басқару функцияларын бөлу; қызметтерді ұсыну мен тасымалдау арасындағы байланыс және ашық интерфейстерді ұсыну; бірыңғай қызмет блоктарына негізделген қызметтердің, қосымшалар мен механизмдердің кең спектрін қолдау (нақты уақыт режимінде, ағынмен, офлайн режимде және мультимедиялық қызметтерді қоса алғанда) . ) ; qos (қызмет көрсету сапасы) тура функциясы бар кең жолақты тарату мүмкіндіктері; ашық Интерфейстер көмегімен қолданыстағы желілермен өзара әрекеттесу; әмбебап ұтқырлық; пайдаланушылардың әртүрлі қызмет жеткізушілеріне шексіз қол жеткізуі; сәйкестендіру схемаларының әртүрлілігі; пайдаланушының көзқарасы бойынша бір қызмет үшін бірыңғай қызмет көрсету сипаттамалары; тіркелген және жылжымалы байланыс арасындағы қызметтердің жақындасуы; қызмет көрсетумен байланысты функциялардың пайдаланылатын тасымалдау технологияларынан тәуелсіздігі. ; әр түрлі "соңғы миль" технологияларын қолдау; апаттық байланыс, ақпаратты қорғау, құпиялылық, заңды тосқауыл және т. б. сияқты барлық реттеуші талаптарды орындау.
1. 4 NGN мүмкіндіктері
NGN желісі барлық мүмкін қызмет түрлерін (белгілі немесе әлі белгісіз) құру, орналастыру және басқару мақсатында мүмкіндіктер (көлік ресурстары, хаттамалар және т. б. ) ұсынуы керек. Бұған кодтау схемаларының барлық түрлері бар әртүрлі ортаны (аудио, визуалды, аудиовизуалды) пайдаланатын қызметтер және деректерді беру қызметтері, диалогтық, нақты құрылғыға адрестеу, топтық адрестеу және тарату, хабарлама беру қызметтері, нақты уақыт режимінде және офлайн режимде деректерді қарапайым беру, кідірісті реттеу және кідіріске төзімді қызметтер кіреді. Бірнеше кбит/с-тан жүздеген Мбит/с-қа дейінгі жолақтың еніне қойылатын әртүрлі талаптары бар, кепілдендірілген жолағы бар немесе жоқ қызметтер тасымалдау технологиясының мүмкіндіктері шеңберінде ұсталуы тиіс. NGN қызмет провайдерлерінің Тапсырыс берушінің талаптарына сәйкестігін қамтамасыз етуге ерекше назар аударады, кейбір жеткізушілер өз клиенттеріне өз қызметтерін теңшеу мүмкіндігін ұсынады. NGN қызметтерді құруды, ұсынуды және басқаруды қолдау үшін қызметке байланысты қолданбалы бағдарламалау интерфейстерін (API) қамтуы керек [2] .
1. 5 NGN желісінің архитектурасы

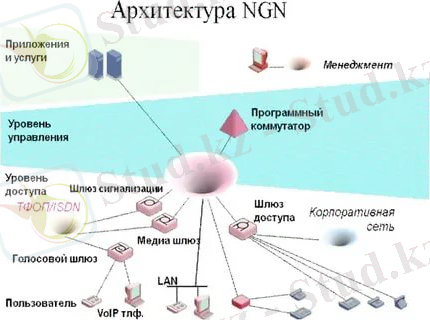

NGN тұжырымдамасына сәйкес салынған байланыс желісінің архитектурасы 1-суретте көрсетілген.
1-сурет-NGN тұжырымдамасына сәйкес салынған желі
NGN желісінің негізі көлік деңгейінің және коммутация мен беруді басқару деңгейінің функцияларын жүзеге асыратын әмбебап көлік желісі болып табылады.
NGN Көлік желісінің құрамына мыналар кіруі мүмкін: · тасымалдау және коммутация функцияларын орындайтын транзиттік тораптар;
- абоненттердің мультисервистік желіге қол жеткізуін қамтамасыз ететін шеткі (шекаралық) тораптар;
- сигнал беру ақпаратын өңдеу, қоңыраулар мен қосылыстарды басқару функцияларын орындайтын сигнал беру контроллері;
- дәстүрлі байланыс желілерін (ТФОП, СПД, СПС) қосуға мүмкіндік беретін шлюзi
