КІРІСПЕ

Электр станциясында басқару, жұмыс режимін реттеу, сигнал беру, релелік қорғау және автоматика үшін қызмет ететін көптеген қосалқы электр құрылғылары мен механизмдері қолданылады. Барлық осы оперативті құрылғылар мен механизмдер оперативті ток көздері деп аталатын арнайы көздерден энергиямен қоректенеді. Аталған құрылғылар мен механизмдерді қоректендіретін тиісті электр тізбектері оперативті тізбектер, ал қоректендіру сұлбалары оперативті ток сұлбалары деп аталады. Жедел тізбектер және олардың көздері сенімді болуы тиіс, өйткені олардың жұмысының бұзылуы электр қондырғыларындағы істен шығуларға және елеулі аварияларға әкелуі мүмкін.

Оперативті токтың тәуелсіз және тәуелді көздерін ажыратыңыз. Біріншісінің жұмысы тәуелді емес, ал екіншісінің жұмысы жұмыс режиміне және электр қондырғысының бастапқы тізбектерінің күйіне байланысты.

Жедел токтың тәуелсіз көздері аккумуляторлық батареялар, дизель-генераторлар және турбореактивті агрегаттар болып табылады.

Тәуелді көздер-өз қажеттіліктерінің трансформаторлары, ток пен кернеудің өлшеу трансформаторлары.

Жұмыс тізбектері тұрақты, айнымалы немесе түзетілген токта жұмыс істейді. Қарастырылып отырған ЭС-де аккумуляторлық батареялардан алынатын тұрақты ток қолданылады. Тұрақты ток электромагниттік жүйелердің қарапайым және сенімді болуына байланысты қолданылады. Аккумуляторлық батареяларды бастапқы тізбектердегі кез келген авариялар мен істен шығулар кезінде тәуелсіз көзге ие болу мақсатында пайдаланады.

НЕГІЗГІ БӨЛІМ

Тұрақты оперативті ток көздері. Аккумулятор батареялары

Тұрақты оперативті токтың негізгі көздері зарядтағыштары бар аккумуляторлық батареялар болып табылады. Тұрақты оперативті токтың номиналды кернеулерінің стандартты мәндері: 24, 48, 110 және 220 В. Зарядтағыш ретінде жартылай өткізгіш түзеткіш қондырғылар батареяны оңтайлы зарядтау және разарядтау режимін қамтамасыз ету үшін қолданылады. Қазіргі уақытта 110 немесе 220 вольтты тұрақты ток жұмыс кернеуі қолданылады, 24 және 48 вольтты қондырғылар ескірген болып саналады.

Аккумулятор батареясы тұрақты ток шиналарында жұмыс істейді, олардан әр тұтынушылар тобы үшін оперативті ток секцияларын қоректендіретін желілер шығады. Релелік қорғаныс, автоматика және басқару құрылғыларын қуаттандыру үшін ШУ шиналары (әдетте шинаның әр секциясы үшін жеке шина), сигнал беру ШС шиналары және ажыратқыштарды қосу электромагниттерінің қоректендіру ШВ шиналары қолданылады. Батарея қосалқы станцияның апаттық жарықтандыру көзі болып табылады.

Аккумулятор батареясы қызмет көрсету уақыты жоғары, үнемді және қысқа мерзімді шамадан тыс жүктемелерге, мысалы, электромагниттердің қуатты қосқыштарды қосу кезінде (электромагнит тогы бірнеше жүз амперге жетуі мүмкін), төтеп бере алатын қорғасын-қышқыл аккумуляторлардан жасалады. Аккумулятор батареяларының негізгі түрлері:

СК типті жекелеген аккумуляторлардан (элементтерден) - күшейтілген жалғағыш пластиналармен ерекшеленетін ашық ыдыстарда;
СН үлгісіндегі жекелеген аккумуляторлардан (элементтерден) - жағылатын пластиналары бар герметикалық жабық ыдыстарда;
АБН үлгісіндегі аккумуляторлардан жиналған ШУОТ-24-03 сериялы жиынтықты аккумуляторлық батареялар (жедел токты басқару шкафы) .

Аккумулятор батареясының орналастырылған орны жылыту және күкірт қышқылының буларын кетіруге арналған вентиляцияны талап етеді. Батареяның ұзақ қызмет етуін қамтамасыз ету үшін оны зарядтаудың және разрядтың оңтайлы режимін сақтау керек. Осы мақсатта автоматты реттелетін түзеткіш қондырғылар (қосалқы құрылғылар) қолданылады.

Тұрақты оперативті ток сұлбалары

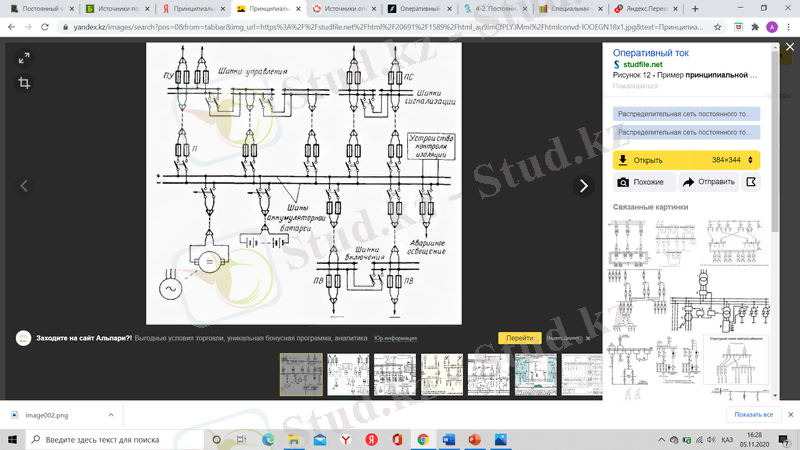

Сурет 1. Тұрақты токтың тарату желісінің принциптік сұлбасы

Релелік қорғаныс және автоматика құрылғыларын, ажыратқыштарды басқаруды, апаттық және ескерту сигнализациясын, сондай-ақ тұрақты токтың тәуелсіз көзінен қуат алуды қажет ететін басқа қондырғыларды қуаттандыру үшін арнайы тарату желісі құрылады. Аккумуляторлық батареяларды зарядтау үшін жартылай өткізгіш немесе сынап түзеткіштері немесе асинхронды қозғалтқыштан (М) және тұрақты ток генераторынан (G) тұратын зарядтау агрегаттары қолданылады.

Маңызды құрылғыларды оперативті токпен сенімді түрде қамтамасыз ету үшін тарату желісі олардың біреуіндегі зақым басқалардың жұмысына кедергі келтірмейтіндей етіп бөлек секцияларға бөлінеді.

Тұрақты оперативті токтың барлық тұтынушылары жауапкершілік дәрежесі бойынша бірнеше санатқа бөлінеді. Ең жауапты тұтынушылар - релелік қорғаныс, автоматика және ажыратқыштарды басқару оперативтік ток тізбектері. Бұл тізбектер сенімділікті арттыру үшін бірнеше бөлімге бөлінетін жеке Басқару шиналарымен қоректенеді. Басқару шиналарының әрбір секциясы РҚ тізбектерін, белгілі бір учаскені басқару автоматикасын қоректендіреді. Секциялар арасында ажыратқыштар орнатылған, олар қоректендіруші желі бүлінген кезде көрші секциядан қоректендіруге мүмкіндік береді.

Аккумулятор батареясының шиналарынан шығатын әрбір желіде ажыратқыштар мен балқымалы сақтандырғыштар орнатылған, олардың ақаусыздығы сигналдық шамдармен немесе арнайы релемен үздіксіз бақыланады.

РҚ, автоматика және басқару тізбегіндегі басқару шиналарынан қоректендіру әрбір ажыратқыш үшін жеке ПУ сақтандырғыштары арқылы беріледі. Осы сақтандырғыштардың жарамдылығын бақылау тікелей ажыратқыштарды басқару схемаларында жүзеге асырылады.

Дабыл тізбектері көбінесе жеке дабыл шиналарымен қоректенеді. Алайда, жауапкершіліктің аздығына байланысты олар аз бөлімдерге бөлінеді. Сигнал берудің жеке шиналары қарастырылмаған жағдайларда сигнал беру тізбектерін қоректендіру жеке сақтандырғыштар арқылы басқару тізбектерінен жүргізіледі.

Басқару тізбектерінде ток коммутаторларды қосу немесе өшіру кезінде қысқа уақытқа созылады және шамамен 5-10 А құрайды, сондықтан басқару тізбектерінің сымдары 1, 5-2, 5 мм2 қимасы бар кабельмен және сыммен жүзеге асырылады.

Жеке шиналар мен тізбектер май ажыратқыштарының электромагниттерін қосу орамаларын қосу үшін жасалады. Бұл тізбектердегі Ток қысқа уақытқа созылады, бірақ үлкен мәндерге жетеді (400 А дейін) . Сондықтан кабельдердің көлденең қимасы олардағы кернеудің төмендеуі рұқсат етілген мәннен аспайтындай және кіретін электромагниттердің орамаларындағы кернеу номиналдыдан 70% - дан төмен түспейтіндей етіп таңдалады. Бұл тізбектердегі ПВ сақтандырғыштары зақымдалған аймақты батареядан бөлуге және электромагниттердің орамаларын олар есептелмеген токтың ұзақ өтуінен қорғауға арналған.

Тұрақты токтың қалған тұтынушылары: апаттық жарықтандыру, ұсақ электр қозғалтқыштары және т. б жеке шиналармен және тәуелсіз желімен қоректенеді.

Тұрақты ток желісінің оқшаулауын бақылау

Тұрақты оперативті ток желісін қорғау селективтілік пен сезімталдықты қамтамасыз ете отырып, сақтандырғыштар мен автоматты ажыратқыштардың көмегімен жүзеге асырылады. Зақымданудың ең көп таралған түрі-полюстердің біреуінің жерге тұйықталуы. Бұл жойылуға әкелмейді, бірақ екінші тұйықталудың пайда болуы қорғаныс құрылғысының немесе электр магниттерінің жалған жұмысына әкелуі мүмкін. Сондықтан оқшаулауды бақылау қолданылады, мысалы, екі вольтметрді орнату. Тұйықталу болмаған кезде жерге қатысты шиналардың кернеуі бірдей, әйтпесе вольтметрлердің көрсеткіштері әртүрлі болады.

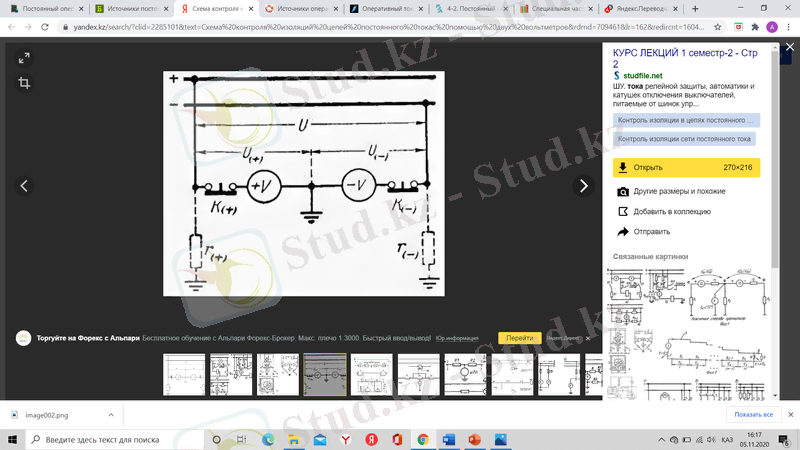

Сурет 2. Екі вольтметрдің көмегімен тұрақты ток тізбектерінің оқшаулауын басқару схемасы

Қалыпты жағдайда, әр полюстің жерге қатысты оқшаулау кедергісі бірдей болған кезде, әр полюстің жерге қатысты кернеуі полюстер арасындағы кернеудің жартысына тең болады.

Полюстердің бірінде оқшаулау кедергісі төмендеген кезде, бұл полюстің жерге қатысты кернеуі әдетте 0, 5 U төмендейді, ал жерге қатысты басқа полюстің кернеуі бірдей мәнге артады.

Схеманың жеткілікті сезімталдығын қамтамасыз ету үшін вольтметрлердің кедергісі жерге қатысты тұрақты ток желісінің оқшаулау кедергісімен сәйкес келуі керек. Қанағаттанарлық нәтижелер 50-100 мың Ом вольтметрлердің кедергісімен алынады.

Түймелер мен вольтметрлерді қолдана отырып, жерге қатысты желінің оқшаулау кедергісінің мөлшерін анықтауға болады. Ол үшін түймелер кезекпен ашылып, вольтметрлердің көрсеткіштері жазылады.

Жұмыста мерзімді және үздіксіз жұмыс істейтін жерге қатысты тұрақты ток желісінің оқшаулауын бақылаудың әртүрлі құрылғылары қолданылады.

Тұтынушы топтары

Тұрақты оперативті токтың барлық тұтынушылары жауапкершілік дәрежесі бойынша бірнеше санатқа бөлінеді:

... жалғасы
