Технологиялық процестерді басқаруды автоматтандыру жүйелері

Жұмыс түрі: Реферат
Тегін: Антиплагиат
Көлемі: 11 бет
Таңдаулыға:

ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
СӘТБАЕВ УНИВЕРСИТЕТІ

Химиялық және биологиялық технологиялар институты
- Химиялық және биохимиялық инженерия кафедра - сы

СӨЖ

Тақырыбы: Өлшеу және автоматтандыру жүйелерінің функционалдық диаграммалары
№
Жұмысты орындау сапасы
Баға диапазоны
Орындалған
%
1
Орындалған жоқ
0%

2
Орындалды
0-50%

3
Материялдық өзіндік жүйелендіру
0-10%

4
Талап етілген көлемде және көрсетілген мерзімде орындау
0-5%

5
Қосымша ғылыми әдебиеттерді пайдалану
0-5%

6
Орындаған тапсырманың ерекшелігі
0-10%

7
СӨЖ-ді қорғау
0-20%

Қорытынды:
0-100%

Оқытушы: Искакова А.М.
Студент: Қалмырза Гүлдана
Мамандығы: 5В070100

Алматы 2021 ж
Ф КазҰТЗУ 706-06. СӨЖ
Мазмұны

1. Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .3

1. Негізгі бөлім
1.1. Автоматтандырудың функционалды диаграммасы ... ... ... ... ... ... ... .4
1.2. Өлшеу және автоматтандыру жүйесінің диаграммалары ... ... ... ... ...7
1.3. Функционалды автоматика схемасының элементтерін белгілеу ... ...9

2. Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..11

3. Пайдаланылған әдебиеттер ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... 12

Кіріспе

Технологиялық процестерді басқаруды автоматтандыру жүйелері.
Соңғы жылдары заманауи технологияларды және өркениетті дамыту мен дамытуда маңызды рөл атқарады. Біздің күнделікті өміріміздің барлық аспектілері басқару жүйесінің қандай да бір түрімен азайған немесе көп. Жуынатын бөлме, тоңазытқыш, кондиционер, өткір, автоматты, автокөлік үшін дәретхана ваннасы - бұл басқару жүйесі. Бұл жүйелер өнімділікті арттыру үшін өнеркәсіптік үдерісте де қолданылады. Өнімдердің, қару-жарақ жүйелерінің, көлік жүйелерінің, энергетикалық жүйелердің, ғарыштық технологиялардың, робототехниканың және басқа да көптеген өнімдердің сапасын бақылау жүйесін табамыз.
Технологиялық процесті жүргізу үшін басқару объектісіне әсер ететін тиімді ықпалды басқару дейді. Жалпы технологиялық процестер орындалатын барлық өндіріс жабдықтары басқару объектілеріне жатады. Алайда технологиялық процестің өзіде басқару объектісі бола алады. Әр объектіде физикалық шаманың берілген мәнін тұрақтандырып, немесе оны берілген бағытта өзгертіп отыратын басқарғыш құрылғысы болады. Басқарғыш органы арқылы объектіге белгіленген қызмет алгоритімін орындауға мүмкіндік беретін арнайы әсерлер беріліп отырады. Технологиялық процесті берілген қызмет алгоритмі бойынша өткізу мақсатына объектіге сырттан берілген арнайы нұсқаулар (ережелер) жиынтығын басқару алгоритмі дейді. Басқару объектісіне басқару алгоритміне сәйкес әсер ететін кез келген техникалық құрылғы автоматты басқару құрылғысы делінеді. Бір-бірімен байланысты және басқару алгоритміне сәйкес өзара әрекеттесе жұмыс жасайтын автоматты басқару объектісінің жиынтығы автоматты басқару жүйесі деп аталады.
Технологиялық процестерді басқарудың автоматтандырылған жүйелері (ТПБАЖ) өнеркәсіптік кәсіпорындарды басқарудың жалпы жүйесінің компоненті ретінде ақиқат ақпаратты және оперативті басқарудың жоғары немесе іргелес тұрған жүйелерін қамтамасыздандыратын және технологиялық процестерді мақсатты енгізуге бағытталған. Негізгі және көмекші өндірістік объектілер үшін құрылған мұндай жүйелер процестерді басқарудың автоматтандырылған жүйелердің төменгі деңгейін көрсетеді.
Жалпы жағдайда, технологиялық процестерді басқарудың автоматтандырылған жүйесі технологиялық объектілерге әсер етуші басқаруды іске асыру және қабылданған критерийлерге сәйкес технологиялық объектілерді басқару үшін қажетті ақпаратты өңдеу және автоматты жинауды қамтамасыз ететін тұйықталған адамдық-машиналық жүйені анықтайды.
Өндірістік процестерді басқарудың автоматтандырылған жүйесінің (ӨПБАЖ) басқару критерийлері - бұл қолданыстағы басқару әсеріне байланысты нақты сандық мән қабылдайтын және басқарудың технологиялық нысанының функционалдық сапасын сипаттайтын қатынас.
Автоматтандырудың функционалды диаграммасы

Функционалды диаграмма дегеніміз не? Бұл бір блокта немесе белгілі бір аймақта болып жатқан кейбір процестерді егжей-тегжейлі түсіндіру және сипаттау мақсатында жасалған құжаттың атауы. Осылайша, біз бұл жағдайда автоматтандыру схемасы кез-келген нақты кәсіпорында автоматтандыру процесінің түсіндірмесі (ішінара тіпті визуалды) болады деп сенімді түрде қорытынды жасай аламыз.
Әр нәрсенің өзіндік стандарты бар екені айтпаса да түсінікті. Сондай-ақ оның автоматика схемасы сияқты тұжырымдамасы бар: ГОСТ. Стандарттар бір орында тұрмайтынын түсіну керек, және бұл әсіресе осындай жоғары технологиялық процестерге қатысты. Соңғы онжылдықта автоматтандыру процесінде қолданылатын техникалық құралдар жиынтығы түбегейлі өзгерді, сондықтан стандарттар күрт өзгерді.

Автоматтандырылған жүйелер қазіргі кезде он жыл бұрынғыға қарағанда әлдеқайда әсерлі өңдеу қуатын көрсете алатын заманауи, өте қуатты компьютерлерге негізделген. Сондықтан қазір автоматтандырылған жүйелер үшін әлдеқайда кең функциялар қол жетімді болды, соның ішінде кез-келген уақыт кезеңіндегі нәтижелерді үнемдеу, ақпаратты кез-келген уақытта ыңғайлы түрде көрсету, кез-келген параметрлерді қолдануға мүмкіндік беретін арнайы егжей-тегжейлі мнемоникалық диаграммалар, мүмкін болатын барлық дерлік мүмкіндікті басқару жүйелер.
Қазір контроллерлер әлдеқайда кеңейе түсті, оларды мамандандырылған бөлмелерде автоматтандырылған жүйеге жақын жерде де, алыстан басқарылатын жүйеде де басқаруға болады, бұл басқарудың анағұрлым икемді жүйесін қолдануға мүмкіндік береді. Осылайша, сіз заманауи автоматтандыру схемасының он жыл бұрынғы құжаттан қаншалықты өзгеше болатынын оңай елестете аласыз.ГОСТ 2006 бүгінгі күні мүлдем маңызды емес болады, сонымен бірге қазір әлдеқайда тиімді жүйелермен алмастырылатын автоматтандырылған жүйелердің өздері де маңызды болмақ.
АВТОМАТТАНДЫРУ СХЕМАСЫ ҚАЛАЙ КӨРІНЕДІ?

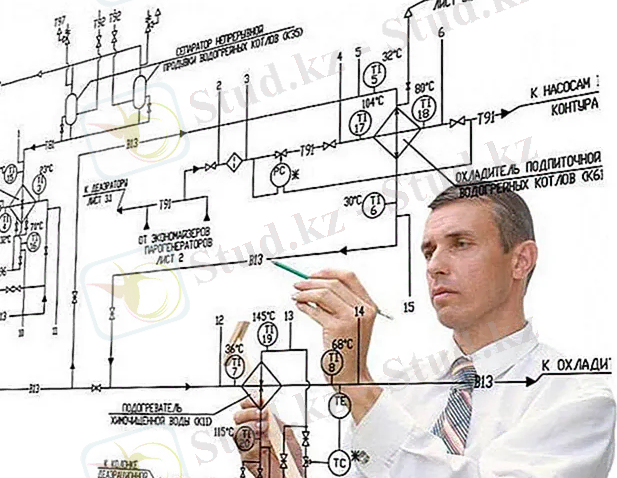

Мұндай схема кәсіпорынды, цехты немесе кез-келген басқа өндірістік қондырғыны автоматтандыруды жобалауға арналған маңызды құжаттардың бірі екендігі жасырын емес. Ол автоматтандыруды қамтитын барлық нәрсені, соның ішінде технологиялық жабдықты, осы жабдықты басқару элементтерін, байланыс пен элементтер арасындағы байланыстарды және басқаларын ең ұсақ бөлшектермен сипаттайды.
Автоматтандыру диаграммаларындағы белгілердің қаншалықты маңызды екенін есте сақтау өте маңызды - дәл солар кәдімгі құжатты ауқымды және айқын схемаға айналдырады. Оған бір көзқарас жалпы автоматтандыру процесін жалпы бағалауға және ненің және қалай жүзеге асырылатынын түсінуге жеткілікті. Автоматтандыру схемалары бойынша белгілеулер мүмкіндігінше нақты болуы керек, өйткені мұндай сызба негізінде болашақта қолданылатын басқа да тиісті құжаттар жасалады. Осылайша, бұл схема, сіз бұрын түсінгендей, бүкіл автоматтандыру процесінің маңызды элементтерінің бірі болып табылады және оны жүзеге асыру ең жоғарғы деңгейде - ең ұсақ бөлшектерге дейін болуы керек.

ДИАГРАММАДА НЕ КӨРСЕТІЛГЕН?
Автоматтандырудың функционалды сызбасы өндірістің барлық элементтерін және олардың арасындағы байланысты егжей-тегжейлі бейнелеу емес. Біріншіден, барлық элементтер сызбада шартты түрде бейнеленгенін атап өткен жөн, яғни олар олардың шындыққа қалай сәйкес келетініне сәйкес келмейді. Екіншіден, масштаб құрметтелмейді, сондықтан диаграмма барлық жабдықтардың нақты пропорциялар мен пропорцияларда орналасуына ешқандай қатысы жоқ. Бұл сызбаны түсіну үшін, бұл тек шартты эскиз екенін түсіну керек, бұл көрерменге өндіріс процесінің элементтері дәл қалай жұмыс істейтіндігі туралы, сондай-ақ олардың автоматтандыру жүйесімен өзара әрекеттесуі туралы түсінік береді.
Автоматтандырудың функционалдық диаграммасы, негізінен, көптеген белгілер стандартталған етіп жалпы қабылданған форматта жасалған. Мысалы, ГОСТ бойынша жабдықтар мен коммуникацияларды жіңішке сызықтармен бейнелеу керек, ал технологиялық ағындар жуан сызықтармен көрсетілген. Көптеген әр түрлі белгілер бар, және? олардың барлығын білу үшін сізге ГОСТ-пен танысуға тура келеді.
Процесті автоматтандыру схемалары өте көп болуы мүмкін. Жоспарға қанша жабдық кіргеніне, қанша цехтар мен бөлімдер бір бүтінді құрайтынына байланысты, жоспарлау процесін оңтайландыру туралы ойланған жөн. Бірінші ереже бірдей типтегі құрылғыларға қатысты. Шындығында, бұл схема көптеген элементтерді қамтиды, өйткені әр түрлі кафедралар әр түрлі тәсілді қажет етеді. Алайда, егер бір типті құрылғылар немесе элементтер бар болса, оларды басқа көздерде сілтеме жасай отырып, бір схемамен сипаттауға болады.
Өлшеу және автоматтандыру жүйесінің диаграммалары

Автоматтандыру схемаларының функционалды кестесі немесе автоматика схемасы болғанына қарамастан маңызды мәселелердің бірі - әріптік белгілеу. Олар өте маңызды рөл атқарады және семантикалық жүктеменің әсерлі мөлшерін көтереді, сондықтан сіз белгілі бір жағдайда жазылатын осы немесе басқа әріптің нені білдіретінін міндетті түрде зерттеуіңіз керек. Ең алдымен, бір әріптің бірнеше мағынасы болуы мүмкін екеніне назар аударыңыз. Мысалы, оның көмегімен өлшенген мәнді және сонымен бірге құрылғының функционалды ерекшелігін белгілеуге болады. Ия, көптеген хаттарда жоғарыда сипатталған екі белгінің бірі бар. Мысалы, А дабылды, ал Е электрлік мәнді білдіреді. Бірақ сол немесе басқа бөлімді сипаттайтын хаттар да бар. Мысалы, H - бұл қолмен де, өлшенген мәннің жоғарғы шегі де болуы мүмкін.
Сонымен қатар, кейбір әріптер тек өлшенген мәнді көрсетеді, бірақ сонымен бірге олар екі мәнді де қабылдай алады - негізгі және қосымша. Дәлірек айтсақ, бұл өлшенетін шаманың негізгі белгісі және өлшенген мәнді анықтайтын қосымша болуы мүмкін. Түсініктірек болу үшін D әрпімен мысал келтіруге болады. Мұндай сызбаларда оның басты мәні - тығыздық. Сонымен бірге, ол ... жалғасы
