Қaзaқcтaн Pecпyбликacының Бiлiм жәнe ғылым миниcтpлiгi

әл-Фapaби aтындaғы Қaзaқ ұлттық унивepcитeтi

Амангелді Әуезхан Ғалымжанұлы

Тақырып:ELTEX жабдығы негізіндегі зертханалық кешен: функционалдық мүмкіндіктері

MES2308R қол жеткізу коммутаторы

ДИПЛOMДЫҚ ЖҰMЫC

Мамандығы: 5В071900-«Paдиoтexникa, элeктpoникa жәнe тeлeкoммyникaциялap»

Жоспар

Кіріспе

1. Eltex компаниясына шолу.

2. Комутатор функциялары.

3. MES2308R функционалдық мүмкіндіктері.

Кіріспе

Соңғы жылдары ауқымды жобаларды жүзеге асыру үрдісі байқалады NGN тұжырымдамасына сәйкес байланыс желілерін құру. Іске асыру кезіндегі негізгі міндеттердің бірі ірі мультисервистік желілер сенімді және өнімділігі жоғары желілерді құру болып табылады көп қабатты желілік архитектурада тірек болып табылатын көлік желілері буын.

Ақпаратты жоғары жылдамдықта, әсіресе ірі масштабтағы желілерде беру,

бұл бөлуді икемді жүргізуге мүмкіндік беретін желі топологиясын таңдауды білдіреді жоғары жылдамдықты ағындар.

кәсіпорындар мен шағын және орта бизнес кәсіпорындары (SMB), операторлық желілерде. Олар жоғары өнімділікті, икемділікті, қауіпсіздікті, көп деңгейлі сапаны қамтамасыз етіңіз қызмет көрсету (QoS) . MES2308 және MES3324 коммутаторлары келесілер есебінен жоғары сенімділікке ие үздіксіз жұмыс істеуін анықтайтын түйіндерді резервтеу - қуат модульдері және желдету модульдері. MES2308 сериялы өнеркәсіптік қосқыштар желісі қажет болған объектілерде деректерді берудің қорғалған істен шығуға төзімді желілерін ұйымдастыру әр түрлі температура мен температураның әсеріне төзімділік талаптарын орындау механикалық кернеулер, діріл және т. б. Осы Нұсқаулықта мақсаты, техникалық сипаттамалары, ұсынымдары баяндалған бастапқы орнату, конфигурация, бақылау және жаңарту үшін командалық синтаксис бағдарламалық қамтамасыз ету.

Элтекс Алатау

Eltex компаниясы

Кәсіпорын 1992 жылы құрылды және компаниядан жалпы іске әуес бірнеше пікірлестерден бастап, қызметкерлер саны 750 адамнан асатын жетекші әзірлеуші мен жабдық өндірушіге дейін қалыптасу жолынан өтті. Қазіргі уақытта ЭЛТЕКС ТМД және Шығыс Еуропадағы телекоммуникациялық және желілік жабдықтарды әзірлеу және өндіру бойынша ірі кәсіпорындардың бірі болып табылады. Уақыт өткен сайын заман дамып элтекс құрал жабдықтарына деген сұраныс өсті. Алғашында элтекс компаниясы Новосибирски қаласында, технопаркінде орналасты. Содан соң ол 2010жылы 10 айлық құрылыстын аяқталуынан соң жаңа жерге ауысты.

2011 жылы VoIP және IP АТС абоненттік шлюздерінің желісі әзірленіп, өндіріске енгізілді. Біздің елге элтекс компаниясы 2012 жылы ЭЛТЕКСАЛАТАУ компаниясы алғаш рет құрылды.

ЭЛТЕКСАЛАТАУ-электроника мен заманауи телекоммуникациялық жабдықтарды өндіруші. Компания 2012 жылы құрылған. Элтексалатау компаниясы заман талабына сай құрылғылар өңдіруде. Уақыт өткен сайын технологиялармен түрлі құрылғылар шығарылып жатыр. Элтекс компанисы ен ірі компаниялар мен серіктес. Элтекс жабдықтар Қазақстан, Ресей, Қырғызстанның 3 ірі операторларының желілерінде тұр. Қазіргі таңда көптеген жетістіктер жетіп жатыр.

Комутатор функциялары

Негізгі функция

Қорғау

кезекті бұғаттау

(HOL)

Құлыптау құрылғының шығыс порттарын бірнеше кіріс порттарынан трафикпен жүктеу кезінде пайда болады. Бұл деректерді беруді кешіктіруге әкеледі және пакеттерді жоғалту.

Қорғаукезекті бұғаттау(HOL):

Қолдау

өте ұзақ кадрлар

(Jumbo frames)

Құлыптау құрылғының шығыс порттарын бірнеше кіріс порттарынан трафикпен жүктеу кезінде пайда болады. Бұл деректерді беруді кешіктіруге әкеледі және пакеттерді жоғалту.: Ультра ұзын кадрлардың берілуін қолдау мүмкіндігі, бұл деректерді аз пакеттермен жіберуге мүмкіндік береді. Бұл қызметтік ақпараттың көлемін, өңдеу уақытын және үзілістерді азайтады.

Қорғаукезекті бұғаттау(HOL):

Ағынды басқару

(IEEE 802. 3X)

Құлыптау құрылғының шығыс порттарын бірнеше кіріс порттарынан трафикпен жүктеу кезінде пайда болады. Бұл деректерді беруді кешіктіруге әкеледі және пакеттерді жоғалту.: Ағынды басқару төмен жылдамдықты құрылғыны жоғары жылдамдықты құрылғыға қосуға мүмкіндік береді. Төмен жылдамдықты буфердің толып кетуіне жол бермеу үшін құрылғы PAUSE пакетін жібере алады, осылайша ақпарат береді жоғары жылдамдықты құрылғы пакеттерді беру кезінде кідірту қажеттілігі туралы.

Қорғаукезекті бұғаттау(HOL):

Стек жұмысы

құрылғылар

Құлыптау құрылғының шығыс порттарын бірнеше кіріс порттарынан трафикпен жүктеу кезінде пайда болады. Бұл деректерді беруді кешіктіруге әкеледі және пакеттерді жоғалту.: Коммутатор бірнеше құрылғыларды стекке біріктіруді қолдайды. Бұл жағдайда коммутаторлар жалпы параметрлері бар жалғыз құрылғы ретінде қарастырылады. Стек құрудың екі топологиясы мүмкін-сақина мен тізбек. Бұл реттестекке қосылған барлық құрылғылардың порт параметрлерін "мастер"режимінде жұмыс істейтін қосқыштан орнатуға болады. Құрылғыларды ағызу желіні басқарудың күрделілігін төмендетеді

Коммутаторлардың жұмыс істеуі

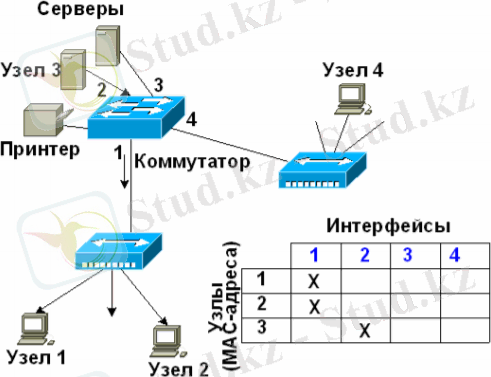

Коммутаторлар-бұл мүмкіндік беретін арна деңгейіндегі құрылғылар жергілікті желінің бірнеше физикалық сегменттерін бір үлкенге қосынды желісі. Жергілікті желілерді ауыстыру желінің өзара әрекеттесуін қамтамасыз етеді коллизиялар туындамай, бөлінген желі бойынша бірнеше деректер ағындарын параллель беру. Жергілікті желі коммутаторлары кадрларды келесілер негізінде өңдейді мөлдір көпір алгоритмі (transparent bridge) IEEE 802. 1, ол негізінен Ethernet желілерінде қолданылады. Қуат қосулы кезде, коммутатор барлық жұмыс станцияларының орналасуын зерттей бастайды, дереккөздердің МАС-мекенжайларын талдау арқылы оған қосылған желілерді, кіріс кадрлар. Мысалы, егер жақтау коммутатордың 1 портына түссе 1 түйіні, содан кейін ол осы кадр келген порт нөмірін есте сақтайды, бұл ақпаратты коммутация кестесіне қосады (forwarding database) . Мекенжайлар динамикалық түрде зерттеледі. Бұл бір рет болады дегенді білдіреді, жаңа мекен-жай оқылды, содан кейін ол дереу мазмұнды мекен-жайға енгізіледі жад (content-addressable memory, CAM) . Әр жолы, енгізу кезінде коммутация кестесіне мекенжайлар, оған уақытша мөртабан беріледі. Бұл кестеде мекен-жайларды белгілі бір уақытқа сақтауға мүмкіндік береді. Осы мекен-жайға жүгінген сайын ол жаңасын алады уақытша мөр. Ұзақ уақыт бойы жүгінбеген мекенжайлар кестелер жойылады

Коммутатор трафикті бағыттау үшін коммутация кестесін қолданады. Деректер пакеті оның порттарының біріне түскен кезде, ол одан шығарылады қабылдағыштың МАС-адресі туралы ақпарат және осы МАС-адресті өз ішінен іздейді коммутация кестесі. Егер кестеде МАС-адресті байланыстыратын жазба болса басқа коммутатор порттарының бірі бар қабылдағыш кадр келіп түсті, содан кейін кадр осы порт арқылы жіберіледі. Егер мұндай қауымдастық болса жоқ, кадр барлық порттар арқылы беріледі, тек оны қоспағанда түсті. Бұл көшкіннің таралуы (flooding) деп аталады.

Коммутация әдістері

Жергілікті желі қосқыштарында әртүрлі кадрларды беру әдістері. Аралық сақтаумен коммутация кезінде (store-and-forward) -коммутатор барлық қабылданған жақтауды буферге көшіреді және оны шығарады қателерді тексеру. Егер кадрда қателер болса (сәйкес келмейді бақылау сомасы немесе кадр 64 Байттан аз немесе 1518 Байттан көп) . Егер кадрда қателер болмаса, коммутатор мекенжайды табады коммутация кестесінде қабылдағыш Шығыс интерфейсті анықтайды. Содан кейін, егер ешқандай сүзгілер анықталмаса, ол осы жақтауды жібереді қабылдағышқа. Берудің бұл әдісі кідірістермен байланысты-кадр өлшемі неғұрлым үлкен болса, оны қабылдауға және қателерді тексеруге көп уақыт кетеді. Буферлеусіз Коммутация (cut-through) - жергілікті коммутатор желілер ішкі буферлерге тек қабылдағыштың мекен-жайын көшіреді (алғашқы 6 байт префикстен кейін) және бірден кадрды күтпей-ақ бере бастайды толық қабылдау. Бұл режим кідірісті азайтады, бірақ қателерді тексеру ол орындалмайды. Буферлеусіз коммутацияның екі түрі бар:Жылдам ауысу (жылдам ауысу) -бұл форма коммутация жақтаудың басталуына байланысты төмен кідірісті ұсынады тағайындалған мекен-жай оқылғаннан кейін дереу жіберіңіз. Жіберілген кадрда қателер болуы мүмкін. Бұл жағдайда желі бұл кадрға арналған адаптер оны алып тастайды, бұл жақтауды қайта беру қажеттілігі. Коммутация қоспағанда фрагменттерін (fragment-free switching) -коммутатор соқтығысқан жақтауды оларды жібермес бұрын сүзеді. В дұрыс жұмыс істейтін желі, соқтығысу беру кезінде орын алуы мүмкін алғашқы 64 байт. Сондықтан, ұзындығы 64 Байттан асатын барлық кадрлар қарастырылады дұрыс. Бұл коммутация әдісі алынған жақтауды күтеді соқтығысу үшін тексерілді, содан кейін ғана ол беріле бастайды. Бұл коммутация әдісі арқылы берілетін пакеттердің санын азайтады қателер.

Коммутаторларды Технологиялық іске асыру

LAN қосқыштары әртүрлі мүмкіндіктерге ие. Мұндай үлкен айырмашылықтардың себептерінің бірі, бұл, олар әр түрлі сынып есептерін шешуге арналған. Коммутаторлар жоғары сынып жоғары өнімділікті қамтамасыз етуі тиіс және порттардың тығыздығы, сонымен қатар көптеген функцияларды қолдайды басқару. Мұндай құрылғылар көбінесе дәстүрлі коммутациядан басқа MAC-деңгей маршруттау функцияларын орындайды. Қарапайым және арзан коммутаторлар әдетте порттардың аз санына ие және қабілетті емес басқару функцияларын қолдау. Негізгі айырмашылықтардың бірі-коммутаторда қолданылатын сәулет. Көптеген заманауи қосқыштар жұмыс істейтіндіктен патенттелген ASIC контроллерлеріне негізделген, осы чиптердің құрылғысы және олардың коммутатордың басқа модульдерімен интеграциясы (кіріс буферлерін қоса) маңызды рөл атқарады. Функцияларды іске асыратын коммутаторлар желілік деңгей (бағыттау), әдетте, ресурстарды қажет ететін маршруттау бағдарламаларын орындау үшін RISC процессорларымен жабдықталған. LAN қосқыштарына арналған ASIC контроллері 2 сыныпқа бөлінеді -көптеген коммутацияланған порттарға қызмет көрсете алатын үлкен ASIC(бір құрылғыға бір контроллер) және шағын ASIC контроллері, бірнеше порттарға қызмет көрсететін және коммутация матрицаларына біріктірілген. Масштабтау мәселелері және коммутатор әзірлеушілерінің стратегиясы жолдарды және / немесе жұмыс топтарын ұйымдастыру салалары таңдауды анықтайды ASIC және, демек, коммутаторлардың нарыққа жылжу жылдамдығы.
