Өндірістік тәжірибеде қолданылған аспаптар
ҚР БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
ӘЛ-ФАРАБИ АТЫНДАҒЫ ҚАЗАҚ ҰЛТТЫҚ УНИВЕРСИТЕТІ
ГЕОГРАФИЯ ЖӘНЕ ТАБИҒАТТЫ ПАЙДАЛАНУ ФАКУЛЬТЕТІ
КАРТОГРАФИЯ ЖӘНЕ ГЕОИНФОРМАТИКА КАФЕДРАСЫ
ӨНДІРІСТІК ТӘЖІРИБЕ БОЙЫНША ЕСЕП
(мерзімі:27.05.2019ж-29.06.2019ж.)
Орындаған: Токкужинов М.
Тексерген: Мадимарова Г.С
Алматы 2019
Мазмұны
І. Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .3
ІІ. Негізгі бөлім ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .4
Геодезиялық жұмыстарды орындау кезіндегі қауіпсіздік техникасы ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..4
Ізденіс жұмыстарын ұйымдастыру ... ... ... ... ... ... ... ... ... ... ... ... ... ... .7
Жер бетінің ситуациясын түсіру ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... 8
Өндірістік тәжірибеде қолданылған аспаптар ... ... ... ... ... ... ... ... ... ... 9
Нивелирдің тексерулері мен түзету жолдары ... ... ... ... ... ... ... ... ... ...20
Тура және кері геодезиялық есеп ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 24
Өңдеу жұмыстары. Autocad бағдарламасы ... ... ... ... ... ... ... ... ... ... ... 26
ІІІ. Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...27
Пайдаланылған әдебиеттер ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... .28
КІРІСПЕ
Өндірістік практика бұл студенттің университетте алған теориялық білімін іс жүзінде шыңдай алуы. Тәжірибе дегеніміз-теориялық негізде жинаған білімді іс жүзінде іске асыру болып табылады. Тәжірибе - жинаған мәліметтерді нақты бекіту үшін қолданылатын бірден бір жол. 27.05.2019 және 29.06.2019 аралығында бір ай көлемінде өндірістік практика ЖШС "ҚұрылысГаз" мекемесінде тәжірибеден өтіп, онда атқарылатын жұмыстар легін толық меңгеріге тырыстым.
Өндірістік іс-тәжірбие бойцынша есептеу- жазу барысында мекемеде маған берілген уақытты ұтымды пайдалана отырып атқарған жұмыстар легін қамтып,манадардың әрқайсысымен кеңесіп,алған білімімді кеңейттім.
. Өндірістік тәжірибеден өту мақсатым, тәжірибеден өтетін мекеменің құрылысымен, бөлімдерімен, атқаратын қызметтерімен, қауіпсіздік ережелерімен, жұмысқа қатысты заңдармен және т.б танысу болды. Сонымен қатар қазіргі таңда жаңадан іске қосылып, пайда болып жатқан технологиялармен, бағдарламалармен танысып, мүмкіндік болып жатса теориялық алған білімімді іс жүзінде жасап, жұмыс істеп көру менің басты мақсатым болды. Жалпы өндірістік тәжірибеден өту студенттер үшін өте маңызды, яғни, алған теориялық білімін іс жүзінде жасап көру арқылы өзіне көптеген қажетті мәліметтер жинақтайды. Өндірістік тәжірибеден өту барысында қауіпсіздік ережелерін қатаң түрде ұстанған дұрыс.
Негізгі бөлім.
Геодезиялық жұмыстарды орындау кезіндегі қауіпсіздік техникасы:
Геодезиялық аспаптарды топ басшысы геодезиялық аспаптар кафедрасынан алады. Олар топ басшының атына тіркеледі. студенттер аспаптарға ұқыпты қарауы тиіс. Жұмыс барысында жоғалған немесе сынған аспаптар үшін материалдық тұрғыдан жауап береді.
Топ басшысы геодезиялық аспаптарды алған кезінде оны жақсылап тексеріп алу керек, яғни аспаптардың түгел екенін, олардың барлық құрылыстарының жұмыс атқаратындығын және аспаптың құрамын, олардың элементтерінің, бөлшектерінің: микроскоп, винт, көру түтігі, яғни әр құраушысының бар екенін мұқият тексеріп алулары қажет.
Жұмыста лентаны қолданып болған соң, оны міндетті түрде тазалау керек, әйтпесе тотбасып кетуі мүмкін.
Жұмыс алаңына арнайы ыдыстарды немесе штативтерді отырыс ретінде қолдануға. болмайды.
Күнделікті аспаппен жұмыс істеп болған соң, оны сақтау бөлмесіне апатып тапсырулары. керек.
Жұмыс барысында приборлардың дұрыс еместігін байқаған студент практика жетекшісіне айтуы керек.
Геодезиялық аспапты қолдану кезінде оны қатты соғуға, түсіріп алуға, яғни зақымдауға болмайды.
Арнайы ыдысқа салынған приборды қатты қозғауға болмайды.
Жұмыстың барысында барлық топтың студенттері тексеру жұмысын жүргізеді.
Оптикалық приборларды ылғалдылықтан және шаңнан сақтау қажет. Жаңбыр жауған уақытта оптикалық приборларға қаптама кигізіп қояды немесе ыдысына салып ғимараттың ішіне кіргізеді.
Медициналық көмек көрсету мақсатымен практика базасында қажетті дәрі дәрмектері бар дәрі қобдишасы болуы керек. Студент тобына сандружинник тағайындалады және ол бинт, йод немесе жолға арналған дәрі қобдишасымен жабдықталған болуы тиіс.
Құрылыс алаңында Геодезиялық жұмыстарды орындау кезінде ҚНжЕ-де және еңбекті қорғау жөніндегі ведомстволық нұсқаулықтарда баяндалған еңбекті қорғау ережелерін басшылыққа алу керек.
Геодезиялық жұмыстардың барлық түрлері нақты жағдайларға қатысты әзірленген қауіпсіздік техникасы ережелерін қатаң сақтау кезінде орындалуы тиіс. Танысу үшін барлық жұмыс істейтін осы ережелерімен нұсқаулық жүргізеді. Биіктікте жұмыс істеуге Беларусь Республикасының Денсаулық сақтау министрлігі белгілеген тәртіппен медициналық куәландырудан өткен адамдар жіберіледі.
Құрылыс алаңында Геодезиялық жұмыстарды орындау кезінде ең алдымен Құрылыстағы қауіпсіздік техникасының жалпы ережелері сақталады. Құрылыстық ілеспе Геодезиялық жұмыстарды орындау кезінде құрылыс жұмыстарының осы түрі үшін белгіленген, сондай-ақ ерекше қауіпсіздік техникасының барлық ережелерін орындайды.
Қауіпті жарақат алу талаптарына қарай анықталады жұмыс жүргізетін тұлғаның геодезиялық жұмыстар. Көліктің қарқынды қозғалысы бар жолдың жүру бөлігінде жұмыс істеген және жұмыс істейтін механизмдерінің саны көп құрылыс алаңында жұмыс істеген кезде бақылаушы тағайындайды.
Жер қазу жұмыстарымен байланысты өлшеулерді орындау кезінде (терең қазаншұңқырларды қазу) еңістің құламасын және қабырғалардың дұрыс бекітілуін қадағалау, қазудан аулақ болу қажет. Аспап орнатумен геодезиялық жұмыстар жүргізуге тыйым салынады:
экскаватордың жанында оның жұмысы кезінде немесе жебенің астында;
тік құламалары бар қазаншұңқыр шетінде, сондай-ақ терең емес қазаншұңқыр шетінде, топырақ қазылған жерде экскаватормен опырылып құлауды болдырмау үшін;
топырақ (күнқағар) астында немесе тікелей онда.
Қысқы уақытта топырақты немесе бетонды электр тогымен қыздыру кезінде геодезиялық өлшеуді кернеудегі Болат рулеткамен арматураның жанасуынан электр тогымен зақымдану мүмкіндігін алдын ала отырып, осындай учаскелерден тыс жүргізу керек. Оқшауланбаған ток өткізу желілері өтетін жерлерде Геодезиялық жұмыстарды жүргізу қажет болған жағдайда оларды ажырату қажет.
Құрылыс алаңында лазерлік аспаптарды пайдалана отырып жұмыс істегенде лазерлік сәуле оның шегінен шықпауын және мүмкіндігінше жұмыс істеушілердің басынан жоғары немесе белдігінен төмен орналасуын қадағалау қажет. Лазерлік аспаптың және қоректендіру блогының корпусын жерге қосу қажет. Аспаптардың жалғаушы кабельдері зақымдалмауы тиіс. Құрылыс алаңында жұмыс істейтіндердің барлығы лазер сәулесінің көз торына зиянды әсері туралы хабардар болуы тиіс.
Аспаптар бар геодезистерді ғимаратқа көтеруге қоршауы бар баспалдақ маршымен ғана жол беріледі. Сатылар жарамды күйде және сенімді бекітілуі тиіс. Баспалдақтары кірден, қардан және мұздан тазартылмаған баспалдақпен жүріп-тұрудан аулақ болу керек. Конструкциялары, далдалары мен қабырғалары бойынша қозғалуға тыйым салынады.
Көп қабатты ғимараттың ішінде монтажды геодезиялық бақылау күнқағарлармен қорғалған жерлерден жүргізілуі тиіс. Биіктікте жұмыс істеген кезде геодезистер бағанаға немесе бетон конструкциясының монтаждау ілмегіне бекітілген сақтандыру белдігін пайдалануға міндетті.
Геодезиялық аспаптарды жұмыста үзіліс кезінде монтаждық горизонтта қараусыз қалдыруға болмайды. Геодезиялық аспаптар тек орауыш қаптамаларда, ал штативтер бүктелген түрде тасымалданады. Егер жұмыс өндірісінің бір орнынан басқасына ауысу қажет болса, теодолитті штативтен алып тастау және қолмен ауыстыру қажет.
Ізденіс жұмыстарын ұйымдастыру
Ізденіс жұмыстарын жүргізуде төмендегідей жұмыстар орындалды:
· Топографиялық-геодезиялық , картографиялық және басқа да материалдар, бұрынғы жылдардағы ізденіс жұмыстарының материалдары жинақталып, зерттелді.
· Геодезиялық тордың тірек нүктелерін бекіту жұмыстары орындалды;
· Рельеф биіктігі 0,5 м болатын 1: 1000 масштабта топографиялық түсіріс жүргізілді, оның құрамына:
-Ғимараттар мен құрылыс бұрыштарын координаттау;
-Байланыс желілері мен электржелілерін түсіру;
-Құдықтар, жер асты коммуникациялар мен олардың шығу бағыттарын көрсету;
· Жер асты коммуникациялар мен олардың түсірістері туралы архивтік мәліметтерді тауып, ақпарат жиналды;
· Электронды түрде инженерлік-топографиялық план дайындалды;
· 4 репер бекітіліп, көрсетілді;
· 1:1000 масштабта AutoCad форматында жер асты коммуникациялар көрсетідген план сызылды;
· AutoCad бағдарламасында шартты белгілер арқылы түсіріс планы сызылды;
· Берілген аймақ бойынша эксплуатациялау қызметтерімен келісім;
· Жер асты коммуникациялар құрамы немесе топографиялық планы;
· Жасалынған жұмыс бойынша құрам немесе техникалық есеп.
Жұмыс көлемі
Масштабы 1: 1000 инженерлік-топографиялық ізденіс ауданы 1,5 га.
Жер бетінің ситуациясын түсіру
Жер бетінде орналасқан заттады планға түсіру үшін әртүрлі өлшеу жұмыстары жүргізіліп, олардың нәтижелері журналдың арнаулы беттеріне жазылады да, түсірілген объектілеріне абрис деп аталатын схемалық жоба (тұрпы) сызылады. Абрис теодолиттік түсірудің негізгі документі болып есептеледі де, ол план жасағанда қолданылады.
Жер беті ситуацияларын планға түсірудің бірнеше тәсілдері бар. Енді солардың бірнешеуіне тоқтала кетелік.
Перпендикуляр тәсілі. Теодолиттік жүрістік АВ қабырғасының жанында орналасқан орманның 1, 2, 3 деп белгіленген ерекше нүктелерін планға түсіру үшін, сол нүктелерден АВ-ға перпендикуяр түсіріліп, олардың ұзындықтары (1d1, 2d2, 3d3) және бастапқы пункттен сол перпендикулярға дейінгі қашықтықтар (Ad1, Ad2 және Ad3) өлшенсе жеткілікті. Өлшеулер өлшеу лентасы мен рулетка арқылы жүргізіледі. Кейін планға бұл өлшеулер масштаб арқылы салынады.
Перпендикуяр көз мөлшерімен, ал ұзынды эккердің көмегімен тұрғызады. Эккер үш қырлы призма блып келеді. Оның екі қыры теодолиттік жүрістің қабырғасына перпендикуярларды түсіретін және көз алдына келтіретін айнадан тұрады.
Полярляқ тәсілді қолданғанда ситуация контуры полигонның бір қабырғасыан (ВС) ерекше нүктелерге дейінгі горизонтал бұрыштарды және оларға дейінгі арақашықтықтарды өлшеу арқылы түсіреді. Полярлық бұрыштар (α1, α2, α3) теодолитпен, ал ұзындықтар (ll, l2, l3) қыл жіпті қашықтық өлшеуіш арқылы өлшенеді. Өлшеу нәтижелері планға транспортер және масштабтық сызғыш арқылы салынады. Полярлық тәсіл геодезиялық жәнемаркшейдерлік жұмыстарда кеңінен қолданылады.
а - перпендикуляр тәсілі; ә - полярлық тәсілі; б - бұрыштық қиылыстыру; в- сызықтық қиылыстыру тәсілі; Қиылыстыру тәсілдері тікелейқашықтық өлшеу қиын жағдайларда бұрыштың қиылыстыру тәсілі қолданылады, яғни А және В пункттерде теодолитпен α, β бұрыштары өлшенеді де, өлшенген бұрыштар транспорт арқылы салынып, қиылысқан нүктеге жел диірменді шартты белгімен белгілейді.
Үйдің бір бұрышын С нүктесін AC=a және BC=в арақашықтықтарын өлшеу арқылы да анықтауға болады .
Кейін С нүктесін планға салу үшін А және В нүктелерінен а мен в-ға тең радиуспен циркуль арқылы доғалар жүргізіп, олардың қиылысқан жері белгіленеді.
Теодолиттік түсірістегі камеральдық жұмыстар есептеулер мен сызу жұмыстарынан тұрады. Есептеулер нәтижесінде пункттердің координаталары анықталып, ал графикалық жұмыстар арқылы белгіленген масштабта теодолиттік түсірістің планы жасалады.
Өндірістік тәжірибеде қолданылған аспаптар
Өндіріс орнында түсіріс үшін заманауи GPS аспабын қолдандым.
GPS (ағылшын тілінен Global Positioning System) -- глобалдi орын анықтау (позиционирлеу) жүйесі деген мағынаны білдіреді. Жоба бастапқыда әскери - соғыс мақсатында жасалынып, АҚШ әскери мекемесінде іске асырылды. Жобаның негiзгi мақсаты жердегi әр түрлi жылжымалы және статикалық объектілердің орнын жоғары дәлдікпен анықтау болып табылады.
GPS (ағылш. Global Positioning System -- жаһандық позициялау жүйесі, ) -- аралықты, уақытты және орналасу нүктесін анықтауға арналған навигацияның жерсеріктік жүйесі. Жердің кез келген жерінде (полярлық аумақты қоспағанда), Кез келген ауа райында сонымен қатар ғаламшардың ғарыштық аймағында нысанның орны мен жүру жылдамдығын анықтап бере алады. Жүйені АҚШ Қорғаныс министрлігі жасаған. Системаны қолданудың негізгі принціпі - мекен-жайды, уақытты өлшеу бағыты мен синхронды қабылдаулар арқылы спутниктік навигациялық антенналар арқылы табу. Үш өлшемдік координаталарын анықтау үшін GPS- қабылдағышқа төрт теңдік қажет: "арақашықтық күннің жарық шығаруына тең, сигнал қабылдағыштың әр түрлі моменттілігі және оның спутниктен синхронды сәулелену моменті.
Глобальді позиционирлеу жүйесі - бұл, объектінің орналасуын он шақты метрден кем емес дәлдікпен, яғни оның енін, ұзындығын, биіктігін, және бағыты мен қозғалыс жылдамдығын анықтайтын жоғары дәлділік жүйе. GPS- тің құрамына бірқатар ЖЖС және бір жүйеге жинақталған жердегі бақылау станциалары кіреді. Спутниктерден сигнал алып, және алынған ақпараттарды есептеп, қорыту арқылы өзінің орнын анықтайтын жеке GPS қабылдағыштар болады. GPS спутниктік жүйенің құрамына кем дегенде әр түрлі орбиталарда орналасқан 24 ЖЖС кіреді. Бір спутниктің айналу периоды жуықтап алғанда 12 сағатқа тең.
Спутниктер Жерге өзінің дәрежесі туралы, шынайы уақытты, шынайы күнді, барлық спутниктердің орбитальді мәліметтерін, барлық баяндаманың жіберілген ағындағы уақытын тұрақты жіберіп тұрады.
GPS - қабылдағыш спутниктерден алынған ақпараттар арқылы әр спутникке дейінгі аралықты анықтап және өзінің координатасын есептейді.
Қазіргі уақытта GPS жүйесі навигациялық және картографиялық мақсаттарда жиі қолданылады. Алғашқы GPS - қабылдағыштар 1980 жылдың басында пайда болды GPS жүйесін 2 классқа бөледі: навигациялық қабылдағыштар, және геодезиялық дәлдік жүйелері.
GPS- қабылдағыш модельдерін ерекшеліктері бойынша 4 топқа бөледі: жеке GPS қабылдағыштар, көліктегі, теңіздегі, және авиациялық GPS қабылдағыштар.
Trimble R2 GNSS қабылдағышы
GNSS қабылдағышы Trimble R2 бастапқыда әмбебап шешім ретінде құрастырылған, ол геодезистерге, картографтарға және ГАЖ мамандарына қолайлы. Trimble R2 кез-келген міндеттерді шешуге жарамды: жобаларды табиғатқа шығару, атқару немесе топографиялық түсірулерді орындау, байланыстың жоспарлы биіктігін негіздеу, ГАЖ деректерін жинау және жоғары дәлдіктегі координаттарды анықтау. Түсіру кезінде пайдаланушы бірнеше сантиметрден метрге дейін қажетті дәлдіктің дифференциалды түзетулерін алудың кең таңдауы беріледі.
Trimble R2 қабылдағышын Trimble Access немесе Trimble Terra Sync бағдарламалық жасақтамасы бар кез-келген Trimble контроллерімен және қарапайым планшеттер, смартфондармен пайдалануға болады.
Күнделікті тапсырмаларды орындауға арналған қарапайым қабылдағыш.
Trimble R2 әр түрлі ауа райында қолдануға мүмкіндік беретін IP65 қорғаныс класымен жабдықталған. Аспаптың аз массаы және өлшемі оны бекіткішке (веха) жеңіл орнатуға және тасымалдауға мүмкіндік береді. Trimble R2 - мен жұмыс істеу оңай, басқару панелі қарапайым, жаңа қолданушы тез меңгеріп кете алады.
220 каналды Trimble R2 қабылдағышы жоғары дәлдікті қамтамасыз ететін барлық спутниктік жүйелермен байланысқан.
Қабылдағыш RTK режимінде дәстүрлі базалық станциялардан VRS желілерінен, OmniSTAR, Trimble RTX спутниктік сервистерінен түзетулер қабылдай алады. Қабылдағышта Trimble Floodlight технологиясы қолданылады, ол күрделі жағдайларда сигнал қабылдауға мүмкіндік береді.
Trimble R2 GNSS қабылдағышының артықшылықтары
220 каналы бар Trimble Maxwell микропроцессоры кеңістіктік координаталарды анықтауда жоғары дәлдікпен қамтамасыз етеді.
Барлық заманауи мобильді құрылғылармен байланысы: планшет, смартфон, ноутбук, әр түрлі операционды жүйедегі контроллер.
GPS Trimble R2 әмбебаптылығы, GPS, ГЛОНАСС, BeiDou, Galileo QZSS сияқты барлық навигациялық жүйелерден екі жиілікте L1 және L2 сигналдар қабылдайды.
GPS Trimble R2 далалық контроллермен бірге пайдалану үщін Bluetooth немесе Wi-Fi, сонымен қатар USB кабельмен жабдықталған [2].
Trimble R2 техникалық сипаттамалары
GNSS сипаттама
Конструкция типі
моноблок
Сыртқы GNSS -антенна
қажет емес
Каналдар саны
220
GPS
L1, L2
ГЛОНАСС
L1, L2
BeiDou
L1, L2
Galileo
L1, L2
QZSS
L1, L2
SBAS
L1 (WAAS, EGNOS, MSAS, GAGAN)
Жазу интервалы
0.2 - 999 секунд
GNSS технологиялар
Trimble 360
жоқ
Trimble HD-GNSS
жоқ
Trimble xFill
жоқ
Trimble CenterPoint RTX
иә
Z-BLADE
жоқ
OmniSTAR
иә
Backup RTK
жоқ
Көпсәулеленуді азайту
Trimble EVEREST(TM)
Басқа да технологиялар
Trimble SurePoint
жоқ
RTK Bridge
жоқ
Электронный уровень
жоқ
Защита от кражи Anti-Theft Technology
жоқ
Дәлдігі
Статика, жылдам статика
мәлімет жоқ
Жоғары дәлдікті статика
мәлімет жоқ
RTK дәлдігі
10 мм+1ppm 20 мм+1ppm
Trimble xFill дәлдігі
мәлімет жоқ
Trimble CenterPoint RTX дәлдігі
4 см 9 см
Басқару
Қолданушы интерфейсі
светодиодты интерфейс
Web-интерфейс
иә
Уведомления по E-mail
иә
Уведомления по SMS
жоқ
Қуат көзі
Тұтынатын қуат көзі
4.95 Вт
Батарея
Li-ion батарея 7.4 В, 2.8 Ач
Батареядан жұмыс уақыты
5 сағат
Сыртқы қуат көзі
Кіші USB
Физикалық сипаттамалар
Жұмыс температурасы
-20°С ̶ +55°С
Сақтау температурасы
-40°С ̶ +75°С
Шаң-ылғал қорғанышы
IP65
Өлшемі
140 мм x 114 мм
Салмағы
1.08 кг
GPS-түсірістің дифференциалды коды
Коррекция типі
DGPS RTCM 2.x
Коррекция көзі
IBSS
Планда
0.25 м +1 мм\км СКО
Биіктік б\ша
0,5 м +1 мм\км СКО
RTX позициялау
Планда
4 см
Биіктік б\ша
9 см
RangePoint RTX
Планда 30 см
View Point RTX
Планда 60 см
OmniSTAR позициялау
VBS сервис дәлдігі
1 м
XP сервис дәлдігі
8-10 см
HP сервис дәлдігі
5-10 см
G2 сервис дәлдігі
8-10 см
RTК позициялау
Планда
10 мм+ 1 мм\км СКО
Биіктік б\ша
20 мм+1 мм\км СКО
Желілік RTК
Планда
10 мм+ 0,5 мм\км СКО
Биіктік б\ша
20 мм+0,5 мм\км СКО
Trimble xFill
Планда
RTК + 10 мм\км СКО
Биіктік б\ша
RTК + 10 мм\км СКО
Электрлік сипаттамалар
Қондырылған аккумулятор
Съемный 7,4 В, 2800 мА\ч, литий-ионды
Сыртқы қуаттау
USB арқылы немесе зарядтау құрылғысымен
Энергия тұтыну
4,95 Вт
Аспап жабдықтамалары

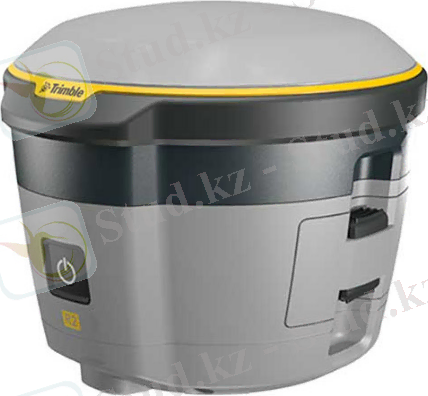

1-сурет. Trimble R2 GNSS қабылдағыш

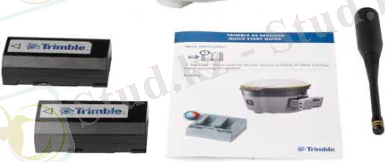

2- сурет. Қуаттағыш жабдықтары
3-сурет
Веха контроллер [3]
Тахеометр - бұл қашықтықтарды, жазық және тік бұрыштарды анықтаумен қатар өлшеуге арналған геодезиялық аспап. Барлық алынған мәліметтерді электронды тахеометр жадысында сақтайды да, бұлардың негізінде инженерлі есептеулерді орындайды. Тахеометр жергілікті жердің топографиялық түсірісі, межелеу, бөлу жұмыстары, геодезиялық іздестірулер мен жобалық шешімдерді жер бетіне көшіру кезінде таптырмайтын зат жәнежер бедері мен ситуацияны көрсетуімен нысанның жоспарын алу сияқты қойылған барлық құрылыс және басқа да қолданбалы тапсырмаларды шешуге мүмкіндік береді.
Тахеометр - бұл геодезиялық әлемде төңкеріс жасаған аспап. Бұның шығуы лазерге байланысты болған. Тек ықшам және энергия жағынан тиімді жартылай өткізгіш лазер арқылы шағын корпуста қашықтық өлшеуішті орналастыруға және ішкі аккумуляторлардан қуаттандыруға мүмкіндік пайда болды. Ғылым мен техникадағы берілген жетістіктер электронды тахеометрлер құру мүмкіндігіне жағдай жасады.
Электронды тахеометрдің теодолиттен негізгі айырмашылығы - тек бұрыштарды ғана емес, қашықтықтарды да өлшеуге мүмкіндік беретін қашықтық өлшеуіштің бар болуы. Осындай аспаптың құрылуы геодезияда жаңа дәуірді бастады, енді қосымша құралдарсыз қашықтықтарды өлшеуге және бұрын қолжетімсіз болған көптеген есептерді шешуге мүмкіндік туды. Электронды өнеркәсіптің дамуымен геодезиялық жабдықтардың өндірушілері жаңа аспаптарда, соның ішінде тахеометрлерде, көптеген мүмкіндіктерді максималды енгізген. Мәліметтерді ішкі жадыға жазуға және одан қарай бұларды қолданбалы есептерді шешуде қолдануға мүмкін болатын аспап 90-шы жылдары пайда болды. Көптеген компаниялар өз мәселелерін өзінше шешкен, бір оптика-электронды аспап аясында өз ойларын жүзеге асырудың амалдарын тапқан. Бұны жүзеге асыра алған алғашқы компаниялардың бірі болып швед компаниясы ... жалғасы
ӘЛ-ФАРАБИ АТЫНДАҒЫ ҚАЗАҚ ҰЛТТЫҚ УНИВЕРСИТЕТІ
ГЕОГРАФИЯ ЖӘНЕ ТАБИҒАТТЫ ПАЙДАЛАНУ ФАКУЛЬТЕТІ
КАРТОГРАФИЯ ЖӘНЕ ГЕОИНФОРМАТИКА КАФЕДРАСЫ
ӨНДІРІСТІК ТӘЖІРИБЕ БОЙЫНША ЕСЕП
(мерзімі:27.05.2019ж-29.06.2019ж.)
Орындаған: Токкужинов М.
Тексерген: Мадимарова Г.С
Алматы 2019
Мазмұны
І. Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .3
ІІ. Негізгі бөлім ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .4
Геодезиялық жұмыстарды орындау кезіндегі қауіпсіздік техникасы ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..4
Ізденіс жұмыстарын ұйымдастыру ... ... ... ... ... ... ... ... ... ... ... ... ... ... .7
Жер бетінің ситуациясын түсіру ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... 8
Өндірістік тәжірибеде қолданылған аспаптар ... ... ... ... ... ... ... ... ... ... 9
Нивелирдің тексерулері мен түзету жолдары ... ... ... ... ... ... ... ... ... ...20
Тура және кері геодезиялық есеп ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 24
Өңдеу жұмыстары. Autocad бағдарламасы ... ... ... ... ... ... ... ... ... ... ... 26
ІІІ. Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...27
Пайдаланылған әдебиеттер ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... .28
КІРІСПЕ
Өндірістік практика бұл студенттің университетте алған теориялық білімін іс жүзінде шыңдай алуы. Тәжірибе дегеніміз-теориялық негізде жинаған білімді іс жүзінде іске асыру болып табылады. Тәжірибе - жинаған мәліметтерді нақты бекіту үшін қолданылатын бірден бір жол. 27.05.2019 және 29.06.2019 аралығында бір ай көлемінде өндірістік практика ЖШС "ҚұрылысГаз" мекемесінде тәжірибеден өтіп, онда атқарылатын жұмыстар легін толық меңгеріге тырыстым.
Өндірістік іс-тәжірбие бойцынша есептеу- жазу барысында мекемеде маған берілген уақытты ұтымды пайдалана отырып атқарған жұмыстар легін қамтып,манадардың әрқайсысымен кеңесіп,алған білімімді кеңейттім.
. Өндірістік тәжірибеден өту мақсатым, тәжірибеден өтетін мекеменің құрылысымен, бөлімдерімен, атқаратын қызметтерімен, қауіпсіздік ережелерімен, жұмысқа қатысты заңдармен және т.б танысу болды. Сонымен қатар қазіргі таңда жаңадан іске қосылып, пайда болып жатқан технологиялармен, бағдарламалармен танысып, мүмкіндік болып жатса теориялық алған білімімді іс жүзінде жасап, жұмыс істеп көру менің басты мақсатым болды. Жалпы өндірістік тәжірибеден өту студенттер үшін өте маңызды, яғни, алған теориялық білімін іс жүзінде жасап көру арқылы өзіне көптеген қажетті мәліметтер жинақтайды. Өндірістік тәжірибеден өту барысында қауіпсіздік ережелерін қатаң түрде ұстанған дұрыс.
Негізгі бөлім.
Геодезиялық жұмыстарды орындау кезіндегі қауіпсіздік техникасы:
Геодезиялық аспаптарды топ басшысы геодезиялық аспаптар кафедрасынан алады. Олар топ басшының атына тіркеледі. студенттер аспаптарға ұқыпты қарауы тиіс. Жұмыс барысында жоғалған немесе сынған аспаптар үшін материалдық тұрғыдан жауап береді.
Топ басшысы геодезиялық аспаптарды алған кезінде оны жақсылап тексеріп алу керек, яғни аспаптардың түгел екенін, олардың барлық құрылыстарының жұмыс атқаратындығын және аспаптың құрамын, олардың элементтерінің, бөлшектерінің: микроскоп, винт, көру түтігі, яғни әр құраушысының бар екенін мұқият тексеріп алулары қажет.
Жұмыста лентаны қолданып болған соң, оны міндетті түрде тазалау керек, әйтпесе тотбасып кетуі мүмкін.
Жұмыс алаңына арнайы ыдыстарды немесе штативтерді отырыс ретінде қолдануға. болмайды.
Күнделікті аспаппен жұмыс істеп болған соң, оны сақтау бөлмесіне апатып тапсырулары. керек.
Жұмыс барысында приборлардың дұрыс еместігін байқаған студент практика жетекшісіне айтуы керек.
Геодезиялық аспапты қолдану кезінде оны қатты соғуға, түсіріп алуға, яғни зақымдауға болмайды.
Арнайы ыдысқа салынған приборды қатты қозғауға болмайды.
Жұмыстың барысында барлық топтың студенттері тексеру жұмысын жүргізеді.
Оптикалық приборларды ылғалдылықтан және шаңнан сақтау қажет. Жаңбыр жауған уақытта оптикалық приборларға қаптама кигізіп қояды немесе ыдысына салып ғимараттың ішіне кіргізеді.
Медициналық көмек көрсету мақсатымен практика базасында қажетті дәрі дәрмектері бар дәрі қобдишасы болуы керек. Студент тобына сандружинник тағайындалады және ол бинт, йод немесе жолға арналған дәрі қобдишасымен жабдықталған болуы тиіс.
Құрылыс алаңында Геодезиялық жұмыстарды орындау кезінде ҚНжЕ-де және еңбекті қорғау жөніндегі ведомстволық нұсқаулықтарда баяндалған еңбекті қорғау ережелерін басшылыққа алу керек.
Геодезиялық жұмыстардың барлық түрлері нақты жағдайларға қатысты әзірленген қауіпсіздік техникасы ережелерін қатаң сақтау кезінде орындалуы тиіс. Танысу үшін барлық жұмыс істейтін осы ережелерімен нұсқаулық жүргізеді. Биіктікте жұмыс істеуге Беларусь Республикасының Денсаулық сақтау министрлігі белгілеген тәртіппен медициналық куәландырудан өткен адамдар жіберіледі.
Құрылыс алаңында Геодезиялық жұмыстарды орындау кезінде ең алдымен Құрылыстағы қауіпсіздік техникасының жалпы ережелері сақталады. Құрылыстық ілеспе Геодезиялық жұмыстарды орындау кезінде құрылыс жұмыстарының осы түрі үшін белгіленген, сондай-ақ ерекше қауіпсіздік техникасының барлық ережелерін орындайды.
Қауіпті жарақат алу талаптарына қарай анықталады жұмыс жүргізетін тұлғаның геодезиялық жұмыстар. Көліктің қарқынды қозғалысы бар жолдың жүру бөлігінде жұмыс істеген және жұмыс істейтін механизмдерінің саны көп құрылыс алаңында жұмыс істеген кезде бақылаушы тағайындайды.
Жер қазу жұмыстарымен байланысты өлшеулерді орындау кезінде (терең қазаншұңқырларды қазу) еңістің құламасын және қабырғалардың дұрыс бекітілуін қадағалау, қазудан аулақ болу қажет. Аспап орнатумен геодезиялық жұмыстар жүргізуге тыйым салынады:
экскаватордың жанында оның жұмысы кезінде немесе жебенің астында;
тік құламалары бар қазаншұңқыр шетінде, сондай-ақ терең емес қазаншұңқыр шетінде, топырақ қазылған жерде экскаватормен опырылып құлауды болдырмау үшін;
топырақ (күнқағар) астында немесе тікелей онда.
Қысқы уақытта топырақты немесе бетонды электр тогымен қыздыру кезінде геодезиялық өлшеуді кернеудегі Болат рулеткамен арматураның жанасуынан электр тогымен зақымдану мүмкіндігін алдын ала отырып, осындай учаскелерден тыс жүргізу керек. Оқшауланбаған ток өткізу желілері өтетін жерлерде Геодезиялық жұмыстарды жүргізу қажет болған жағдайда оларды ажырату қажет.
Құрылыс алаңында лазерлік аспаптарды пайдалана отырып жұмыс істегенде лазерлік сәуле оның шегінен шықпауын және мүмкіндігінше жұмыс істеушілердің басынан жоғары немесе белдігінен төмен орналасуын қадағалау қажет. Лазерлік аспаптың және қоректендіру блогының корпусын жерге қосу қажет. Аспаптардың жалғаушы кабельдері зақымдалмауы тиіс. Құрылыс алаңында жұмыс істейтіндердің барлығы лазер сәулесінің көз торына зиянды әсері туралы хабардар болуы тиіс.
Аспаптар бар геодезистерді ғимаратқа көтеруге қоршауы бар баспалдақ маршымен ғана жол беріледі. Сатылар жарамды күйде және сенімді бекітілуі тиіс. Баспалдақтары кірден, қардан және мұздан тазартылмаған баспалдақпен жүріп-тұрудан аулақ болу керек. Конструкциялары, далдалары мен қабырғалары бойынша қозғалуға тыйым салынады.
Көп қабатты ғимараттың ішінде монтажды геодезиялық бақылау күнқағарлармен қорғалған жерлерден жүргізілуі тиіс. Биіктікте жұмыс істеген кезде геодезистер бағанаға немесе бетон конструкциясының монтаждау ілмегіне бекітілген сақтандыру белдігін пайдалануға міндетті.
Геодезиялық аспаптарды жұмыста үзіліс кезінде монтаждық горизонтта қараусыз қалдыруға болмайды. Геодезиялық аспаптар тек орауыш қаптамаларда, ал штативтер бүктелген түрде тасымалданады. Егер жұмыс өндірісінің бір орнынан басқасына ауысу қажет болса, теодолитті штативтен алып тастау және қолмен ауыстыру қажет.
Ізденіс жұмыстарын ұйымдастыру
Ізденіс жұмыстарын жүргізуде төмендегідей жұмыстар орындалды:
· Топографиялық-геодезиялық , картографиялық және басқа да материалдар, бұрынғы жылдардағы ізденіс жұмыстарының материалдары жинақталып, зерттелді.
· Геодезиялық тордың тірек нүктелерін бекіту жұмыстары орындалды;
· Рельеф биіктігі 0,5 м болатын 1: 1000 масштабта топографиялық түсіріс жүргізілді, оның құрамына:
-Ғимараттар мен құрылыс бұрыштарын координаттау;
-Байланыс желілері мен электржелілерін түсіру;
-Құдықтар, жер асты коммуникациялар мен олардың шығу бағыттарын көрсету;
· Жер асты коммуникациялар мен олардың түсірістері туралы архивтік мәліметтерді тауып, ақпарат жиналды;
· Электронды түрде инженерлік-топографиялық план дайындалды;
· 4 репер бекітіліп, көрсетілді;
· 1:1000 масштабта AutoCad форматында жер асты коммуникациялар көрсетідген план сызылды;
· AutoCad бағдарламасында шартты белгілер арқылы түсіріс планы сызылды;
· Берілген аймақ бойынша эксплуатациялау қызметтерімен келісім;
· Жер асты коммуникациялар құрамы немесе топографиялық планы;
· Жасалынған жұмыс бойынша құрам немесе техникалық есеп.
Жұмыс көлемі
Масштабы 1: 1000 инженерлік-топографиялық ізденіс ауданы 1,5 га.
Жер бетінің ситуациясын түсіру
Жер бетінде орналасқан заттады планға түсіру үшін әртүрлі өлшеу жұмыстары жүргізіліп, олардың нәтижелері журналдың арнаулы беттеріне жазылады да, түсірілген объектілеріне абрис деп аталатын схемалық жоба (тұрпы) сызылады. Абрис теодолиттік түсірудің негізгі документі болып есептеледі де, ол план жасағанда қолданылады.
Жер беті ситуацияларын планға түсірудің бірнеше тәсілдері бар. Енді солардың бірнешеуіне тоқтала кетелік.
Перпендикуляр тәсілі. Теодолиттік жүрістік АВ қабырғасының жанында орналасқан орманның 1, 2, 3 деп белгіленген ерекше нүктелерін планға түсіру үшін, сол нүктелерден АВ-ға перпендикуяр түсіріліп, олардың ұзындықтары (1d1, 2d2, 3d3) және бастапқы пункттен сол перпендикулярға дейінгі қашықтықтар (Ad1, Ad2 және Ad3) өлшенсе жеткілікті. Өлшеулер өлшеу лентасы мен рулетка арқылы жүргізіледі. Кейін планға бұл өлшеулер масштаб арқылы салынады.
Перпендикуяр көз мөлшерімен, ал ұзынды эккердің көмегімен тұрғызады. Эккер үш қырлы призма блып келеді. Оның екі қыры теодолиттік жүрістің қабырғасына перпендикуярларды түсіретін және көз алдына келтіретін айнадан тұрады.
Полярляқ тәсілді қолданғанда ситуация контуры полигонның бір қабырғасыан (ВС) ерекше нүктелерге дейінгі горизонтал бұрыштарды және оларға дейінгі арақашықтықтарды өлшеу арқылы түсіреді. Полярлық бұрыштар (α1, α2, α3) теодолитпен, ал ұзындықтар (ll, l2, l3) қыл жіпті қашықтық өлшеуіш арқылы өлшенеді. Өлшеу нәтижелері планға транспортер және масштабтық сызғыш арқылы салынады. Полярлық тәсіл геодезиялық жәнемаркшейдерлік жұмыстарда кеңінен қолданылады.
а - перпендикуляр тәсілі; ә - полярлық тәсілі; б - бұрыштық қиылыстыру; в- сызықтық қиылыстыру тәсілі; Қиылыстыру тәсілдері тікелейқашықтық өлшеу қиын жағдайларда бұрыштың қиылыстыру тәсілі қолданылады, яғни А және В пункттерде теодолитпен α, β бұрыштары өлшенеді де, өлшенген бұрыштар транспорт арқылы салынып, қиылысқан нүктеге жел диірменді шартты белгімен белгілейді.
Үйдің бір бұрышын С нүктесін AC=a және BC=в арақашықтықтарын өлшеу арқылы да анықтауға болады .
Кейін С нүктесін планға салу үшін А және В нүктелерінен а мен в-ға тең радиуспен циркуль арқылы доғалар жүргізіп, олардың қиылысқан жері белгіленеді.
Теодолиттік түсірістегі камеральдық жұмыстар есептеулер мен сызу жұмыстарынан тұрады. Есептеулер нәтижесінде пункттердің координаталары анықталып, ал графикалық жұмыстар арқылы белгіленген масштабта теодолиттік түсірістің планы жасалады.
Өндірістік тәжірибеде қолданылған аспаптар
Өндіріс орнында түсіріс үшін заманауи GPS аспабын қолдандым.
GPS (ағылшын тілінен Global Positioning System) -- глобалдi орын анықтау (позиционирлеу) жүйесі деген мағынаны білдіреді. Жоба бастапқыда әскери - соғыс мақсатында жасалынып, АҚШ әскери мекемесінде іске асырылды. Жобаның негiзгi мақсаты жердегi әр түрлi жылжымалы және статикалық объектілердің орнын жоғары дәлдікпен анықтау болып табылады.
GPS (ағылш. Global Positioning System -- жаһандық позициялау жүйесі, ) -- аралықты, уақытты және орналасу нүктесін анықтауға арналған навигацияның жерсеріктік жүйесі. Жердің кез келген жерінде (полярлық аумақты қоспағанда), Кез келген ауа райында сонымен қатар ғаламшардың ғарыштық аймағында нысанның орны мен жүру жылдамдығын анықтап бере алады. Жүйені АҚШ Қорғаныс министрлігі жасаған. Системаны қолданудың негізгі принціпі - мекен-жайды, уақытты өлшеу бағыты мен синхронды қабылдаулар арқылы спутниктік навигациялық антенналар арқылы табу. Үш өлшемдік координаталарын анықтау үшін GPS- қабылдағышқа төрт теңдік қажет: "арақашықтық күннің жарық шығаруына тең, сигнал қабылдағыштың әр түрлі моменттілігі және оның спутниктен синхронды сәулелену моменті.
Глобальді позиционирлеу жүйесі - бұл, объектінің орналасуын он шақты метрден кем емес дәлдікпен, яғни оның енін, ұзындығын, биіктігін, және бағыты мен қозғалыс жылдамдығын анықтайтын жоғары дәлділік жүйе. GPS- тің құрамына бірқатар ЖЖС және бір жүйеге жинақталған жердегі бақылау станциалары кіреді. Спутниктерден сигнал алып, және алынған ақпараттарды есептеп, қорыту арқылы өзінің орнын анықтайтын жеке GPS қабылдағыштар болады. GPS спутниктік жүйенің құрамына кем дегенде әр түрлі орбиталарда орналасқан 24 ЖЖС кіреді. Бір спутниктің айналу периоды жуықтап алғанда 12 сағатқа тең.
Спутниктер Жерге өзінің дәрежесі туралы, шынайы уақытты, шынайы күнді, барлық спутниктердің орбитальді мәліметтерін, барлық баяндаманың жіберілген ағындағы уақытын тұрақты жіберіп тұрады.
GPS - қабылдағыш спутниктерден алынған ақпараттар арқылы әр спутникке дейінгі аралықты анықтап және өзінің координатасын есептейді.
Қазіргі уақытта GPS жүйесі навигациялық және картографиялық мақсаттарда жиі қолданылады. Алғашқы GPS - қабылдағыштар 1980 жылдың басында пайда болды GPS жүйесін 2 классқа бөледі: навигациялық қабылдағыштар, және геодезиялық дәлдік жүйелері.
GPS- қабылдағыш модельдерін ерекшеліктері бойынша 4 топқа бөледі: жеке GPS қабылдағыштар, көліктегі, теңіздегі, және авиациялық GPS қабылдағыштар.
Trimble R2 GNSS қабылдағышы
GNSS қабылдағышы Trimble R2 бастапқыда әмбебап шешім ретінде құрастырылған, ол геодезистерге, картографтарға және ГАЖ мамандарына қолайлы. Trimble R2 кез-келген міндеттерді шешуге жарамды: жобаларды табиғатқа шығару, атқару немесе топографиялық түсірулерді орындау, байланыстың жоспарлы биіктігін негіздеу, ГАЖ деректерін жинау және жоғары дәлдіктегі координаттарды анықтау. Түсіру кезінде пайдаланушы бірнеше сантиметрден метрге дейін қажетті дәлдіктің дифференциалды түзетулерін алудың кең таңдауы беріледі.
Trimble R2 қабылдағышын Trimble Access немесе Trimble Terra Sync бағдарламалық жасақтамасы бар кез-келген Trimble контроллерімен және қарапайым планшеттер, смартфондармен пайдалануға болады.
Күнделікті тапсырмаларды орындауға арналған қарапайым қабылдағыш.
Trimble R2 әр түрлі ауа райында қолдануға мүмкіндік беретін IP65 қорғаныс класымен жабдықталған. Аспаптың аз массаы және өлшемі оны бекіткішке (веха) жеңіл орнатуға және тасымалдауға мүмкіндік береді. Trimble R2 - мен жұмыс істеу оңай, басқару панелі қарапайым, жаңа қолданушы тез меңгеріп кете алады.
220 каналды Trimble R2 қабылдағышы жоғары дәлдікті қамтамасыз ететін барлық спутниктік жүйелермен байланысқан.
Қабылдағыш RTK режимінде дәстүрлі базалық станциялардан VRS желілерінен, OmniSTAR, Trimble RTX спутниктік сервистерінен түзетулер қабылдай алады. Қабылдағышта Trimble Floodlight технологиясы қолданылады, ол күрделі жағдайларда сигнал қабылдауға мүмкіндік береді.
Trimble R2 GNSS қабылдағышының артықшылықтары
220 каналы бар Trimble Maxwell микропроцессоры кеңістіктік координаталарды анықтауда жоғары дәлдікпен қамтамасыз етеді.
Барлық заманауи мобильді құрылғылармен байланысы: планшет, смартфон, ноутбук, әр түрлі операционды жүйедегі контроллер.
GPS Trimble R2 әмбебаптылығы, GPS, ГЛОНАСС, BeiDou, Galileo QZSS сияқты барлық навигациялық жүйелерден екі жиілікте L1 және L2 сигналдар қабылдайды.
GPS Trimble R2 далалық контроллермен бірге пайдалану үщін Bluetooth немесе Wi-Fi, сонымен қатар USB кабельмен жабдықталған [2].
Trimble R2 техникалық сипаттамалары
GNSS сипаттама
Конструкция типі
моноблок
Сыртқы GNSS -антенна
қажет емес
Каналдар саны
220
GPS
L1, L2
ГЛОНАСС
L1, L2
BeiDou
L1, L2
Galileo
L1, L2
QZSS
L1, L2
SBAS
L1 (WAAS, EGNOS, MSAS, GAGAN)
Жазу интервалы
0.2 - 999 секунд
GNSS технологиялар
Trimble 360
жоқ
Trimble HD-GNSS
жоқ
Trimble xFill
жоқ
Trimble CenterPoint RTX
иә
Z-BLADE
жоқ
OmniSTAR
иә
Backup RTK
жоқ
Көпсәулеленуді азайту
Trimble EVEREST(TM)
Басқа да технологиялар
Trimble SurePoint
жоқ
RTK Bridge
жоқ
Электронный уровень
жоқ
Защита от кражи Anti-Theft Technology
жоқ
Дәлдігі
Статика, жылдам статика
мәлімет жоқ
Жоғары дәлдікті статика
мәлімет жоқ
RTK дәлдігі
10 мм+1ppm 20 мм+1ppm
Trimble xFill дәлдігі
мәлімет жоқ
Trimble CenterPoint RTX дәлдігі
4 см 9 см
Басқару
Қолданушы интерфейсі
светодиодты интерфейс
Web-интерфейс
иә
Уведомления по E-mail
иә
Уведомления по SMS
жоқ
Қуат көзі
Тұтынатын қуат көзі
4.95 Вт
Батарея
Li-ion батарея 7.4 В, 2.8 Ач
Батареядан жұмыс уақыты
5 сағат
Сыртқы қуат көзі
Кіші USB
Физикалық сипаттамалар
Жұмыс температурасы
-20°С ̶ +55°С
Сақтау температурасы
-40°С ̶ +75°С
Шаң-ылғал қорғанышы
IP65
Өлшемі
140 мм x 114 мм
Салмағы
1.08 кг
GPS-түсірістің дифференциалды коды
Коррекция типі
DGPS RTCM 2.x
Коррекция көзі
IBSS
Планда
0.25 м +1 мм\км СКО
Биіктік б\ша
0,5 м +1 мм\км СКО
RTX позициялау
Планда
4 см
Биіктік б\ша
9 см
RangePoint RTX
Планда 30 см
View Point RTX
Планда 60 см
OmniSTAR позициялау
VBS сервис дәлдігі
1 м
XP сервис дәлдігі
8-10 см
HP сервис дәлдігі
5-10 см
G2 сервис дәлдігі
8-10 см
RTК позициялау
Планда
10 мм+ 1 мм\км СКО
Биіктік б\ша
20 мм+1 мм\км СКО
Желілік RTК
Планда
10 мм+ 0,5 мм\км СКО
Биіктік б\ша
20 мм+0,5 мм\км СКО
Trimble xFill
Планда
RTК + 10 мм\км СКО
Биіктік б\ша
RTК + 10 мм\км СКО
Электрлік сипаттамалар
Қондырылған аккумулятор
Съемный 7,4 В, 2800 мА\ч, литий-ионды
Сыртқы қуаттау
USB арқылы немесе зарядтау құрылғысымен
Энергия тұтыну
4,95 Вт
Аспап жабдықтамалары
1-сурет. Trimble R2 GNSS қабылдағыш
2- сурет. Қуаттағыш жабдықтары
3-сурет
Веха контроллер [3]
Тахеометр - бұл қашықтықтарды, жазық және тік бұрыштарды анықтаумен қатар өлшеуге арналған геодезиялық аспап. Барлық алынған мәліметтерді электронды тахеометр жадысында сақтайды да, бұлардың негізінде инженерлі есептеулерді орындайды. Тахеометр жергілікті жердің топографиялық түсірісі, межелеу, бөлу жұмыстары, геодезиялық іздестірулер мен жобалық шешімдерді жер бетіне көшіру кезінде таптырмайтын зат жәнежер бедері мен ситуацияны көрсетуімен нысанның жоспарын алу сияқты қойылған барлық құрылыс және басқа да қолданбалы тапсырмаларды шешуге мүмкіндік береді.
Тахеометр - бұл геодезиялық әлемде төңкеріс жасаған аспап. Бұның шығуы лазерге байланысты болған. Тек ықшам және энергия жағынан тиімді жартылай өткізгіш лазер арқылы шағын корпуста қашықтық өлшеуішті орналастыруға және ішкі аккумуляторлардан қуаттандыруға мүмкіндік пайда болды. Ғылым мен техникадағы берілген жетістіктер электронды тахеометрлер құру мүмкіндігіне жағдай жасады.
Электронды тахеометрдің теодолиттен негізгі айырмашылығы - тек бұрыштарды ғана емес, қашықтықтарды да өлшеуге мүмкіндік беретін қашықтық өлшеуіштің бар болуы. Осындай аспаптың құрылуы геодезияда жаңа дәуірді бастады, енді қосымша құралдарсыз қашықтықтарды өлшеуге және бұрын қолжетімсіз болған көптеген есептерді шешуге мүмкіндік туды. Электронды өнеркәсіптің дамуымен геодезиялық жабдықтардың өндірушілері жаңа аспаптарда, соның ішінде тахеометрлерде, көптеген мүмкіндіктерді максималды енгізген. Мәліметтерді ішкі жадыға жазуға және одан қарай бұларды қолданбалы есептерді шешуде қолдануға мүмкін болатын аспап 90-шы жылдары пайда болды. Көптеген компаниялар өз мәселелерін өзінше шешкен, бір оптика-электронды аспап аясында өз ойларын жүзеге асырудың амалдарын тапқан. Бұны жүзеге асыра алған алғашқы компаниялардың бірі болып швед компаниясы ... жалғасы
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
