Электромагниттік толқындардың шығарылуы

Жұмыс түрі: Курстық жұмыс
Тегін: Антиплагиат
Көлемі: 25 бет
Таңдаулыға:

ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
М.Х. ДУЛАТИ АТЫНДАҒЫ ТАРАЗ ӨҢІРЛІК УНИВЕРСИТЕТІ

ФакультетИнститут: Ұстаз институты

Кафедра: Физика және IT

КУРСТЫҚ ЖҰМЫС

Пән: ???????????????????????

Тақырыбы:Электромагниттік толқын тақырыбын оқыту әдістемесі

Студент Сурамисова Мадина Таретайқызы______________________ Тобы Ф18-1_______________
аты-жөніқолы

Жетекші _______________________________
__________________
қызметіаты-жөні

Қорғауға жіберілді ____________________20____ж.___ ___________________
қолы

Жұмыс қорғалды ____________________20____ж. бағасы ____________

Комиссия төрайымы: _____________________ _______
(аты-жөні, қызметі) (қолы)
Комиссия мүшелері: _______________________ _________
(аты-жөні, қызметі) (қолы )
_______________________ _________
(аты-жөні, қызметі) (қолы )

Тараз 2020

ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
М.Х. ДУЛАТИ АТЫНДАҒЫ ТАРАЗ ӨҢІРЛІК УНИВЕРСИТЕТІ

Кафедра: ?????????????

Тапсырма
курстық жоба (жұмыс) студенттер тобы үшін ???????????????????????
аты-жөні
1.Тақырыбы: ???????????????????????????????????
2.Тапсырма бойынша арнайы нұсқау:

3. Есеп айырысудың негізгі бөлімдері және түсіндірме жазба (жұмыс)
Орындау кестесі

% кестесі
Орындау уақыты
Кіріспе
5%
қыркүйек,2020 ж.

10%
қыркүйек, 2020 ж.

20%
қазан, 2020 ж.

20%
қазан, 2020 ж.

20%
қазан, 2020 ж

15%
қараша, 2020 ж.
4. Графикалық материалдардың тізімі (суреттер масштабын көрсете отырып)
5%
қараша, 2020 ж
Қорытынды
5%
қараша, 2020 ж
5. Жобаны (жұмысты) құжаттау
5%
қараша, 2020 ж.
6. Қорғау
100%
қараша, 2020 ж.

Тапсырма ___ ____2020ж. Кафедра мәжілісінде бекітіліді. Хаттама №__

Жетекшісі: ????????????????? _______________
(аты-жөні) (қолы)
Тапсырма орындауға қабылданды: ______ 2020 ж. _______________
(студенттің қолы)

Мазмұны:

I.Кіріспе ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..3
.II. Негізгі бөлім
2.1 Электромагниттік толқындар ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ..8
2.2 Электромагниттік толқындарды экспериментте бақылау ... ... ... ... ... ... 10
2.3 Электромагниттік сәулелер ағынының тығыздығы ... ... ... ... ... ... ... ... ..1 2
2.4 Электромагниттік толқындар және оның дифференциалдық
тендеуі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 14
2.5 Электромагниттік толқынның энергиясы және толқынның
сәулеленуі ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..16
2.6 Орта мектеп физикасы курсында" Электромагниттік толқындар " тақырыбын оқыту әдістемесі ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ...18
III.Тәжірибелік
3.1 Электромагниттік толқын сабағына қысқа мерзімді жоспар құру ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...20
ҚОРЫТЫНДЫ ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...24
Пайдаланылған әдебиеттер ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ..25

Кіріспе.

Электромагниттік толқындар. Механикалық толқындар затта: газда, сұйықта немесе қатты дене таралады. Сонымен қатар, өзінің таралуы үшін ешқандай затты қажет етпейтін тоғы бір толқын түрі бар. Бұл электромагниттік толқындар, олардың қатарына радио толқындар мен жарық жатады. Электромагниттік өріс вакуумде, яғни атомдары жоқ кеңістікте бола алады. Электромагниттік толқындардың механикалық толқындардан күшті айырмашылығының болуына қарамастан,электромагниттік толқындар таралған кезде өздерін механикалық толқындар тәрізді ұстайды. Енді біз электромагниттік толқындармен шұғылданамыз. Бірақ әуелі толқын деп нені айтатынымызды және толқындық қозғалыстың қандай ерекшеліктері бар екенің еске сала кету керек.
Толқын дегеніміз не? Толқын деп уақыт бойынша кеністікте таралатын тербелістерді айтады.
Ауада, қаттыденелерде және ұйық ішінде механикалық толқындар серпінділік күштері арқасында пайда болады. Осы күштер дененің жеке бөліктерінің арасын байланыстырып тұрады. Су бетіндегі толқындардың пайда болуында ауырлық күші мен реттік керілу күшінің ролі бар.
Толқындық қозғалыстың ең басты ерекшеліктерін нағыз көрнекті түрде су бетіндегі толқындардын көруге болады. Толқындар дөнгелек жалдар түрінде ілгері жөңкіп бара жатқандай. Сонда жалдардың немесе өркештердің аралары бірдей дерлік болады. Дегенмен, егер суға жеңіл нәрсе, мысалы сіріңке қорабын, тастап жіберсек, ол толқынмен ілесіп алға кетпей, дәл бір орында тұрып, жоғары - төмен тербеле бастайды.
Толқын таралған кезде ішінде толқын таралатын зат тасымалданбайды, тербелуші ортаның айрықша күйінің орын ауыстыруы болады. Бір жерде (мысалы, тасталған тастан) пайда болған судың ұйытқуы көршілес бөліктерге беріліп, осылай біртіндеп жан - жаққа тарайды. Ал су ақпайды: орын ауыстыратын тек оның бетінің пішіні ғана.
Толқын жылдамдығы. Толқынның аса маңызды сйпаттамасы - оның таралу жылдамдығы. Қандай толқын болса да кеңістікке лезде таралмайды. Олардың жылдамдығы шектелуі. Мәселен, теніз үстіндегі шағала үнемі бір ғана толқын жотасының үстімен ұшады дерлік. Бұл жағдайда толқын жылдамдығы шағаланың жылдамдығына тең. Су бетіндегі толқындардың таралу жылдамдығы үлкен емес болғандықтан да бұл құбылыс бақылау үшін ыңғайлы.

1-сурет 2-сурет

Көлденең және қума толқындар.

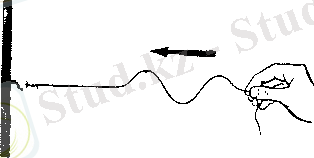

Резеңке баудын бойымен тарайтын толқындарды да бақылау қыиын емес. Егер баудын бір ұшын бекітіп, оны аздап қолмен созып, екінші ұшын тербелмелі қозғалысқа клтірсе, сонда баудын бойымен толқын жүгіреді (1 - сурет). Бауды неғұрлым күштірек созсақ, толқынның жылдамдығы соғұрлым үлкен болады. Толқын бауды бекіткен нүктеге жетіп барып шағылады да, кері қайтады. Мұнда толқын таралу кезінде баудың пішіні өзгереді. Ал баудың әр бөлігі өзінің өзгермейтін тепе - теңдік қалпына қатысты тербеледі. Мұнаған назар аударындар: толқын баудың бойымен таралған баудың жеке бөліктері толқынның таралу бағытына перпендикуляр бағытта тербеледі. (2 - сурет) Осындай толқындарды көлденең толқындар деп атайды.
Бірақ кез келген толқын көлденең толқын болмайды. Толқының таралу бағыты бойымен жасалатын тербелістер де бар (3- сурет).

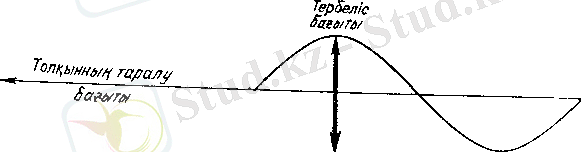

Тербеліс Толқынның таралу
бағыты бағыты

3-сурет
Ондай толқын қума толқын деп аталады. Қума толқынды диаметірі үлкен ұзын жұмсақ серіппенің көмегімен бақылау ынғайлы. Серіппенің бір ұшынаң алақанымен қағып қалып, сығылудың (серпінді инпульс) серіппе бойымен қалай жүгіріп өтетін байқауға болады (4- сурет). Серіппені қаққылай отырып, бірін - бірі іркес - тіркес қуалаған, серіппенің сығылуы мен созылуынан тұратын толқын қоздыруға болады.Серіппенің кез келген орамы толқынның таралу бағытына бойымен тербеледі.
Толқын энергиасы. Механикалық толқын таралған кезде дененің бір бөлігінен екінші бөлігіне қозғалыс жеткізіліп тұрады. Қозғалыс жеткізілгенде онымен ілесе энергия жеткізіледі. Барлық толқындардың, табиғатына байланыссыз, ең негізгі қасиеті - олардың затты тасымалдамай, энергияны тасымалдауы. Бау, ішек сияқылдылардын ұштарына қоздырып тербелтетін көзден энергия беріледі де, ол толқынмен бірге таралады. Кез келген көлденен қима арқылы, мысалы бау арқылы, энергия үздіксіз келіп тұрады. Бұл энергия бау бөліктері қозғалыстарының кинетикалық энергиядан және серпінді деформациясының потенциалдық энергиясынан құралады. Толқын таралған кезде тербеліс амплетудасы біртіндеп кемитіні механикалық энергияны бір бөлігінің ішкі энергияға айналуына байланысты.
Толқын ұзындығы. Эгер созылған резеңке баудын ұшын белгілі жиілікпен гармоникалық түрде тербелте бастасақ, онда бұл тербелістер баудың бойымен тарала бастайды. Баудың кез келген бөлігінің тербелісі баудың ұшының тербелісінің жиілігімен және амплитудасымен тербелетін болады. Бірақ бұл тербелістер фаза жағынан бір - бірлеріне қатысты ығысулы болады. Мұндай толқындар монохроматты деп аталады. Егер баудың екі нүктесінің тербелістерінің фазалары ығысуы болса, онда бұл нүктелер дәлме - дәл бірдей тербелістер жасайды: себебі екені белгілі. Мұндай тербелістер синфаздық (бірдей фазада өтеді) деп аталады. Бірдей фазада тербелетін іргелес екі нүктенің ара қашықтығы толқын ұзындығы деп аталады.
толқын ұзындығының, жиіліктің және толқынның таралу жылдамдығының арасындағы байланыс нүкте бір период ішінде толқын қашықтыққа таралады. Сондықтан оның жылдамдығы мына формуламен анықталады:

Ал T период пен жиілік

3-сурет 4-сурет
қатысымен байланысатындықтан, былай болады:

Толқынның жылдамдығы толқын ұзындығы мен тербеліс жиілігінің көбейтіндісіне тең. Толқын бау бойымен таралған кезде біз екі текті периодтылықты кездестіреміз.
Біріншіден, баудын әрбір бөлшегі уақыт бойынша периодты тербелістер жасайды. Гармоникалық тербелістер жағдайынды (бұл тербелістер синусоидалық не косинусоидалық заң бойынша жүреді) тербелістердін жиілігі мен амплитудасы барлық нүктелерде бірдей. Тербелістер тек фазалары бойынша ажыратылады. Екіншіден, берілген уақыт мезетінде толқын пішіні кеңістікте баудың бойымен ұзындығы кесінді сайын қайталайды. 5 - суретте белгілі бір уақыт мезетіндегі толқын профилі

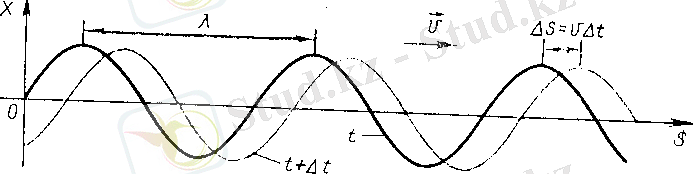

5-сурет

көрсетілген (қара сызық). Уақыт өткен сайын барлық осы көрініс жылдамдық пен солдан онға қарай ығысады.
Сонда, уақыт аралығы өткен сон, толқын түрі сол суретте түсті сызықпен кескінделгендей болады.
Біз толқын ұзындығы, толқынның тербелісінің жиілігі және амплитудасы деп нелердін аталатының еске түсірдік. Толқынның толқын ұзындығы, тербеліс жиілігі және таралу жылдамдығы арасындағы манызды қатынасты жаздық: барлық осы түсініктер механикалық және электромагниттік толқындар үшін ортақ болып табылады.

Курстық жұмыстың мақсаты:Электромагниттік толдындарды түсіну.

Курстық жұмыстың өзектілігі:Толқындар мен Электромагниттік толқындардың қажеттілігін анықтау.

Курстық жұмыстың теорилық мәнділігі: Электромагниттік толқындардың физикалық мәнін ашу.

Курстық жұмыстың жаңалығы мен дербестік нәтижесі:
-Толқындарға жан-жақты талдау жасалынды.
-Электромагниттік толқындарға жан-жақты талдау жасалынды.
-Герц тәжірибелері қарастырылды.
-Формулалар тұжырымдалды.

Курстық жұмыстың практикалық мәнділігі:Толқындар мен толқындардың түрлерін, электромагниттік толқындарды толық зерттеу жасалынуы.

II Негізгі бөлім.
2.1 Электромагниттік толқындар
Механикалық толқындар зат бөлшектерінің арасындағы өзара әрекеттесудін арқасында пайда болады. Электромагниттік өрістің толқындарының қалай пайда болатындығын қарастырайық.
Электромагниттік өзара әрекеттесулер қалай таралада? Табиғаттың іргелі заңдары, бұлардын санатына Максвелл тапқан электромагнитизм заңдары кіреді, мына жағынан алғанда тамаша: бұл зандар фактілерге сүйену арқылы табылса да, сол фактілерден гөрі, бізге анағұрлым көп бере алады.
Электромагниттік өрістің Максвелл ашқан зандармен қортындылатын сансыз көп қызық және маңызды салдардың ішінде біреуі ерекше назар аудараралық. Бұл - электромагниттік өзара әрекеттесудін таралу жылдамдығының шектілігі туралы қорытынды.
Алыстан әсер ету теориясы бойынша, электір зарядына әсер етуші Кулон күші, көрші зарядты орынынан қозғаса - ақ, бірден өзгереді.
әсер лезде беріледі. Алыстан әсер ету тұрғысынан басқаша болу мүнкін емес: өйткені зарядтың біреуі екіншісінін бар екенін тікелей бостық арқылы сезеді.
Осылайша зарядтың орын ауыстыруы электромагниттік өрісте шарпу туғызады да, ол әрі қарай таралып, барған сайын маңайындағы кеңістіктін үлкен аймақтарына жайылып, жолшыбай заряд орын ауыстырғанға дейінгі болған өрісті қайта жайғастырады. Ақырында бұл шарпу екінші зарядқа барып жетеді де, осыдан оған әсер етуші күш өзгереді. Бірақ бұл бірінші зарядтың ығысуы болған уақыт мезетінде болмайды. Электромагниттік ұйытқу таралу процесі (оның мханизмін Максвелл ашқан) шекті, бірақ ерен зор жылдамдықпен жүреді. Өрістің осы іргелі қасиеті оны, ақырында, сезінетін шындыққа айналдырады.
Осы процестің таралу жылдамдығы вакуумдегі жарық жылдамдығына тең екенін Максвелл математикалық жолмен көрсетті.
Электромагниттік толқын. Енді электір заряды бір нүктеден екіншіге орын ауыстырып қана қоймай, бір түзудің бойымен шапшаң тербеліс жасайды деп ойлайықшы. Заряд серіппеге ілулі жүк сияқты қозғалып, айтарлықтай үлкен жиілікпен тербеледі. Сонда зарядтың тура жанындағы электір өрісі периодпен өзгере бастайды. Бұл өзгерістің периоды, әлбетте, зарядтың тербеліс периодына тең. Айнымалы электір өрісі периодпен өзгеретін магнит өрісін туғызады, ал магнит өрісі болса, енді зарядтан үлкен ара қашықтықта айнымалы электір өрісін туғызатын болады.
Зарядты қоршаған кеністікте, бір - біріне перпендикуляр болып, периодпен өзгеретін электір және магнит өрісінің жүйесі пайда болады да, барған сайын үлкен аймақтарды қамтып жайылады. 6-суретте сондай өрістер жүйесінің қолма - қол түсірілген суреті кескінделген.
Осылайша, тербелуші зарядтан жан - жаққа жөңкіп тарайтын, электромагниттік толқын дегеніміз түзіледі.

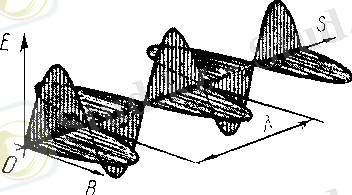

Алайда, 6- суретте көрсетілген электромагниттік толқын, су бетіндегі толқын сиақты, бірер ортаның ұйытқуын тудырады деп түсінбеу керек. Суретте әйтеуір бір масштабпен және векторларының OZ осінде жатқан әр түрлі кеңістік нүктелеріндегі берілген уақыт мезетіндегі мәндері кескінделген. Су бетінде пайда болатын механикалық толқындар жағдайындағыдай, мұнда ортаның ешбір жалы немесе сайы деген болмайды.
Кеңістіктің әр нүктесінде электр және магнит өрістері уақыт бойынша периодты өзгереді. Неғұрлым нүкте заряттан алысырақ тұрса, өрістердің тербелістері оған соғұрлым кешірек жетеді. Олай болса, зарядтан әр түрлі қашықтықтағы тербелістер әр түрлі фазамен жасалады.
және векторларының кез келген нүктедегі тербелістері фаза жөнінен дәлме - дәл келеді. Тербелістер бірдей фазамен өтетін ең жақын екі нүктенің ара қашықтығы - толқын ұзындығы болады. Берілген уақыт мезетінде және векторларының мәндерікеністікте периодты түрде периодпен өзгереді.
Электір өрісі кернеулігінің тербелуші векторлары мен магнит өрісі индукциасының бағыттары толқынның таралу бағытына перпендикуляр. Электромагниттік толқын көлденең толқын болып табылады.
Сонымен, электромагниттік толқындағы және векторлары бір - біріне перпендикуляр және олар толқынның таралу бағытына перпендикуляр. Егер бұрандасы оңқай бұрғыны вектордан векторға қарай бұрғылап айналдырса, онда бұрғының ілгері қарай орын ауыстыруы толқын жылдамдығының векторымен дәл келеді (65 - суретті қара).

Электромагниттік толқындардың шығарылуы. Электромагниттік толқындарды тербелуші зарядтар шығарып таратады. Ондай зарядтардың қозғалыс жылдамдығы уақыт бойынша өзгеретін, яғни олардың үдей қозғалатындығы елеулі мәселе. Үдеудің болуы - электромагниттік толқындардың туындалуының басты шарты. Электромагниттік өріс зарядтың тербелістері кезінде ғана елеулі түрде шығып қоймайды, оның жылдамдығының кез келген тез өзгерістерінің бәрінде шығады. Неғұрлым заряд қозғалысының үдеуі үлкен болса, соғұрлым шыққан толқынның интенсифтігі үлкен болады.
Мұны көрнекі түрде көз алдымызға былай елестету керек. Зарятталған бөлшек тұрақты жылдамдықпен қозғалғанда, оның тудырған электір және магнит өрістері, желбіреп тұрған шлейфке ұқсас, бөлшекті қоршап тұрады. Бөлшек үдей қозғалғанда электромагниттік өріске тән инерттілік байқалады. Өріс бөлшектен босап шығып электромагниттік толқындар түрінде өз бетімен өмір сүре бастайды.
Толқынның электромагниттік өріс энергиясы берілген уақыт мезетінде және векторларының өзгеруімен кеңістікте периодты түрде өзгереді. Жүгірме толқын өзімен энергия тасымалдайды, толқынның таралу бағыты боймен с жылдамдықпен орын ауыстырады. Сол себепті электромагниттік толқын энергиясы кеңістіктің кез келген аймағында уақыт бойынша периодты өзгеріп отырады.
Электромагниттік толқындардың бар екендігінің ақиқаттығына Максвелл аса қатты сенген еді. Бірақ олардың эксперимент жүзінде байқалғанын ол көре алмай кетті. Ол қайтыс болған соң 10 жыл өткенде ғана электромагниттік толқындарды Герц эксперимент жүзінде шығарып алды.
Электромагниттік толқындар айнымалы электр өрісінің айнымалы магнит өрісін тудыруының арқасында пайда болады. Осы айнымалы магнит өрісі өз кезегінде айнымалы электр өрісін тудырады.
2.2 электромагниттік толқындарды эксперементте бақылау. Электромагниттік толқындардың тұнғыш рет қалай алынғанымен танысалық. Бұл толқындардың пайда болу процесі күрделі, біз оларды жалпы сипатта ғана қарастырып өтеміз.
Электромагниттік толқын айнымалы электр және магнит өрісінің өзара байланыстары арқылы пайда болады. Бір өрістің өзгерісінен келіп екінші туады.
Неғұрлым магнит индукциясы уақыт бойынша шапшаңырақ өзгеретін болса, өнетін электр өрісінің кернеулігінің соғұрлым жоғары болады.
Ендеше, интенсивті электромагниттік толқындар туғызу үшін жиілігі мейлінше жоғары электромагниттік тербелістер жасау керек. Осы шарт орындалғанда, электр өрісінің кернеулігі мен магнит өрісінің индукциясы шапшаң өзгеретін болады.
Өнеркәсіптік токтың жиілігінен (50 Гц) жиілігі анағұрлым жоғары тербелістерді тербелмелі контурдың көмегімен шығарып алуға долады. Контурдың индуктивтігі мен сиымдылығы неғұрлым кіші болса, тербеліс жиілігі солғұрлым үлкен болады:

Ашық тербелмелі контур. Алайда электромагниттік тербелістердің үлкен жиілігі электромагниттік толқындар интенсивті (күшті) шығарып алудың кепілі бола алмайды. 25-суретте кескінделген әдеттегі контурда (оны жабық контур деуге болады) магнит өрісі түгел дерлік катушканың ішінде, ал электр өрісі - конденсатордың ішінде жинақталған деген болады.

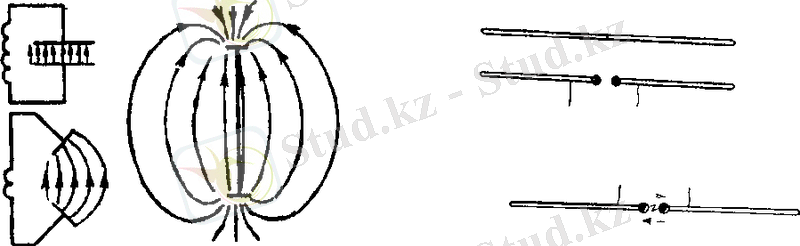

7-сурет 8-сурет, 9-сурет
Контурдан алыс жерде электромагниттік өрісті жоқ деуге болады. Мұндай контурды электромагниттік толқындарды өте нашар шығарып таратады.
Электромаениттік толқындарды шығарып алу үшін Герц, қазір де Герц вибраторы деп аталатын, қарапайым құрылғыны пайдаланған. Бұл құрылғыашық тербелмелі контур болып табылады.
Конденсатор пластиналарының арасын біртіндеп алшақтатып (9-сурет), олардың аудандарын кішірейте отырып және сонымен бір мезгілде катушканың орам сандарын азайта отырып, жабық контурдан ашық контурға көшуге болады. Ақырында жай түзу сым шығады. Ашық тербелмелі контур дегеніміз осы. Герц вибраторының сиымдылығы және индуктивтігі аз. Сондықтан тербелістер жиілігі орасан үлкен.
Ашық контурда зарядтар өткізгіштің ұштарында шоғырланбаған, олар өткізгіштің өне бойына таратылған. Берілген уақыт мезетінде ток өткізгіштің барлық қималарында ылғи бір жаққа бағытталған, бірақ өткізгіштің әртүрлі қималарында ток күші бірдей емес. Ұштарында нөлге тең, ал ортасында максимал мәніне жетеді. (Әдеттегі айнымалы ток тізбегінде берілген уақыт мезетінде ток күші барлық қимада да бірдей екенін ескертейік.) электромагниттік өріс контур маңындағы кеңістікте түгел қамтиды.
Әлгіндей контурда тербелісті қоздыру үшін Герцтің заманында былай істейді. Сымды ортасынан, кішкене ауа аралық қалатындай етіп (9-сурет). Содан кейін өткізгіштің екі бөлігін де жоғары потенциалды айырмасына дейін зарядталады. Потенциялдар айырмасы бір шекті мәннен артқан кезде ұшқын атып шығады да, тізбек тұйықталып, ашық контурда тербелістер өнеді (10-сурет).
Контур ішіндегі тербелістер екі себептен өшеді: біріншіден контурдың актив кедергісі бар болмауынан, екіншіден, вибратор электромагниттік толқындарды шығарып тастайды, осыдан энергия шығындалады. Тербелістер тоқтағаннан кейін, ток көзі екі өткізгішті қайыра зарядтайды да (ұщқындық аралықта тесіп өту басталғанға дейін), бәрі басынан бастап қайталанады.
Осы кезде ашық тербелмелі контурда өшпейтін тербелістер шығарып алу үшін, оны транзисторлы генератордың немесе басқа типті генераторлардың тербелмелі контурымен индуктивті байланыстырады.
Герц тәжірибелері. Герц электромагниттік толқындары жоғары кернеу көзінің көмегімен вибраторда тез айнымалы токтың импульстер сериясын қоздыру арқылы шығарып алады. Вибратордағы электр зарядтарының тербелістері электромагниттік толқын туғызады. Бірақ вибратордағы тербелістерді жасайтын жалғыз ғана зарядтаулы бөлшек емес, үйлесімді түрде қозғалатыны өте көп электрондар жиынтығы. Электромагниттік толқында және векторлар бір-біріне перпендикуляр және векторы вибратор арқылы өтетін жазықтықта жатады, ал векторы осы жазықтыққа перпендикуляр. Толқындардың шығып таралу интенсивтігі вибратор осіне перпендикуляр бағытта ең көп (максимум) болады. Осьтің бойымен толқын шығып таралмайды.
Герц электромагниттік толқындарды, құрылысы толқын шығаратын вибратордың құрылысы сияқты вибратордың (резонатордың) көмегімен
қабылдап тіркеді. Электромагниттік толқындардың айналымы электр өрісі әсерінен қабылдаушы вибраторда ток тербелістері қоздырылады. Егер қабылдаушы вибратордың меншікті жиілігі электромагниттік толқынның жиілігімен дәл келсе, резонанс байқалады. Резонаторды толқын шығарушы вибраторға паралелл орналастырса, онда резонатордағы тербелістер үлкен амплитудамен өтеді. Бұл тербелістерді Герц қабылдаушы вибратордың өткізгіштерінің өте кішкене аралығындағы ұшқындары бақылау арқылы аңғарған.
Герц электромагниттік толқындары шығарып алып қана қойған жоқ, сонымен қатар олардың басқа толқындар тәрізді үлкендігін де байқады. Атап айтқанда, ол электромагниттік толқындардың метал тарбақтан шығарылатын және толқындардың интерференциясын бақылады. Вибратордан келген толқынды металл табақтан шағылған толқын мен қосқанда, интерференциялдық көріністің максимум және минимумы пайда болады. Қабылдаушы жылжыта отырып, максимумдардың орнын табуға және толқын ұзындығын анықтауға болады.
Герц тәжірбиелерінде толқын ұзындығы бірнеше ондаған сантимерт болып шыққан. Вибратордағы электромагниттік тербелістердің меншікті жиілігін есептеп алып, Герц электромагниттік толқындардың жылдамдығын формуласы бойынша анықталады. Ол жарық жылдамдығына тең екен:
кмс.
Герц тәжірбиелері Максвеллдің теориялық болжамдарының дұрыс екендігін ойдағыдай дәлелдейді.
Электромагниттік толқындарды шығарып тарату үшін ашық тербелмелі контурда жоғары жиелікті электромагниттік тербелістерді тудыру қажет.
2.3 Электромагниттік сәулелер ағынының тығыздығы.
Шығарылған электромагниттік толқын шығарып таратудың энергетикалық сипаттамасының маңызы зор, өйткені толқын шығаратын көздердің оның қабылдағыштарына тигізер әсерін айқындайды. Біз енді толқын шығарып тарату сипаттамаларының ең бастыларының бірімен танысамыз.
Ауданы S бетті ... жалғасы
