Беттің орналасуы
Қазақстан Республикасының білім және ғылым министрлігі
Қарағанды техникалық университеті
БЖТ кафедрасы
КУРСТЫҚ ЖҰМЫС
метрология және радиоөлшеулерпәні бойынша
Тақырыбы: қалыптың ауытқуын және беттің орналасуын табу
____________________ Жетекшісі:Альк ина А.Д.
(баға) _________________________
(қолы, күні)
Комиссия мүшелері: Студент: РЭТ 20-1
Бейсембек А.Қ.
Қарағанды 2021
ҚАРАҒАНДЫ МЕМЛЕКЕТТІК ТЕХНИКАЛЫҚ УНИВЕРСИТЕТІ
Байланыс жүйелері және технологиялары кафедрасы
БЕКІТЕМІН
БЖТ каф. меңг.
________________________
________________2021ж.
Тапсырма № 4
----------------------------------- ----------------------------------- ----------
метрология және радиоөлшнулер
----------------------------------- ----------------------------------- ----------
пәні бойынша курстық жұмыс
Студент Бейсембек А.Қ.
Тобы РЭТ 20-1
Тақырып қалыптың ауытқуын және беттің орналасуын табу
----------------------------------- ----------------------------------- ----------
Бастапқы мәліметтер:________________________ ________________________
----------------------------------- ----------------------------------- ----------
№
Түсініктеменің мазмұны
Жасалу уақыты
Шамамен көлем
1
Кіріспе
01.03-05.03
1
2
қалыптың ауытқуы
05.03-14.03
8
3
беттің орналасуы
14.03-30.03
3
4
Қорытынды
25.03-26.03
1
Пайдаланылған әдебиеттер тізімі:
1. Метрология и электрорадиоизмерения в телекоммуникационных системах: учебник для вузов В.И. Нефедов, В.И. Хахин, Е.В. Федорова и др. под ред. В.И. Нефедова. - М.: Высш. шк.,2001. - 383 б.
2. Тартаковский Д.Ф., Ястребов А.С. Метрология, стандартизация и технические средства измерений. - М.: Высшая школа, 2002. - 107 б.
3. Әміров Ж.К., Иванов Э.А., Жанғозин Ә.Ж., Рыспаева М.Т. Метрология, стандарттау және сапамен меңгеру: Оқу құралы - Алматы: 2000. - 186 б.
4. Борисов Ю.И. и др. Метрология, стандартизация и сертификация. - М.:ФОРУМ:ИНФРА, 2005. - 152 б.
5. Шишкин И.Ф. Основы метрологии, стандартизации и контроля качества: Учебное пособие. - М.:Изд-во стандартов, 1988. - 463 б.
Тапсырма берілген күні_____________ Қорғау күні ______________________
Жобаның басқарушысы________________________ ______________________
Тапсырма қабылдаған күн________________________________ ____________
Күн студенттің қолы
Мазмұны
Кіріспе
Қалыптың ауытқуы
Беттің орналасуы
Қорытынды
Кіріспе
:: Беттің немесе профильдің пішінінің ауытқуын нақты беттің (нақты профильдің) формасының номиналды беттің формасынан (номиналды профиль) ауытқуы деп атайды. Жалпы, пішіннің ауытқуына беттік (профильді) толқындылық жатады және atost ^ кедір-бұдырлық кірмейді. Беттік ауытқулар (профильдер): нақты беттегі (профильдегі) нүктелерді көршілес беттерге, сызықтарға және профильдерге олардың нормалары бойынша оқиды.

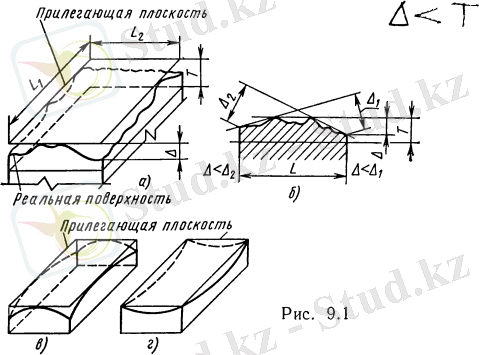

Іргелес жазықтық (9.1, а-сурет) - бұл нақты бетке жанасатын және D-дің нормаланған аймақтағы нақты беттің ең алыс нүктесінен минимумға дейінгі ауытқуы болатындай орналасқан жазықтық. . Dt жанында) D) Түзу сызық (9.1.6-сурет) - бұл нақты профильге тиетін және нормаланған бөлімдегі нақты профильдің ең алыс нүктесінен ауытқуы минималды болатындай орналасқан сызық.
Нақты үлгі стандартты үлгі ретінде, ал оның сапалық көрсеткіштерінің мәні негізгі көрсеткіштердің мәні ретінде бекітілуі керек.
Іргелес шеңбер деп төңкерістің сыртқы бетінің нақты профилі бойынша салынған ең кіші диаметрлі шеңберді немесе төңкерістің ішкі бетінің нақты профилін жазатын ең үлкен диаметрлі шеңберді айтамыз (9.2, а, б-сурет). нақты сыртқы беті (9.2-сурет, с) немесе нақты ішкі бетке қолданылатын ең үлкен диаметрлі цилиндр. Көршілес сызықтар, жазықтықтар мен беттер пішін мен позиция бойынша ауытқуларды есептеу үшін қолданылады.
Себебі нақты бетке қатысты позиция сызғыштың, пластинаның және тығынның орнына сәйкес келеді, бұл нақты бет пен профильдің ең алыс нүктесінде ең кіші ауытқуды береді. Мысалы, D (және нақты профильдің D2 тангенсінен) ауытқуы D-дің көршілес сызықтан ауытқуынан үлкен (9.1.6-сурет). Пішіндегі ауытқулар және көбінесе жер бетіндегі орналасулар D максималды ауытқуымен бағаланады. 1 Нормаланған аймақ деп беттің немесе пішіннің ауытқулары анықталатын беттің немесе профильдің бөлігін айтады.

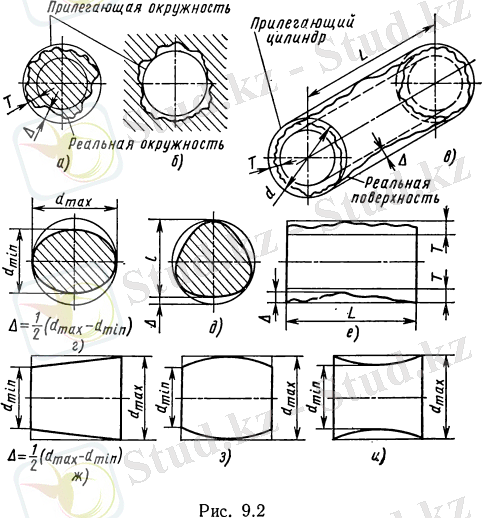

Мысалы, ұзындығы b профильдің бөлігі (сурет 9.1, б). 9.2-сурет D және T шарттары көрсетілуі керек. Мұндағы T - пішінге немесе орналасуға төзімділік. Пішінге төзімділік өрісі - бұл кеңістіктегі аймақ (9.1, а-сурет) немесе жазықтықтағы (9.1, 6-сурет), оның ішінде нақты беттің немесе нақты профильдің барлық нүктелері орналасқан. Пішінге төзімділіктің ауданы көрсетілген b өлшемді элементімен шектеледі, ол Т немесе 1 төзімділік болып саналады
Цилиндрлік тұлғаның төзімділік өрісі (9.2-сурет, с), 1 қашықтықта ұштарымен шектелген және диаметрі d және d-2T цилиндрлік беттер. Тегіс бет пішіндегі ауытқу (9.1, а суреттерін қараңыз). Тегістіктен ауытқу D максималды ауытқуға тең. Тегістіктен ауытқудың нақты түрлері дөңес (9.1, с суреттерін қараңыз) және ойыс (9.1, г суреттерін қараңыз). Цилиндрлік бет пішініндегі ауытқулар цилиндрлік емес формамен сипатталады (9.2, с-суреттерді қараңыз). Бұл бөлімнің дөңгелектіктен ауытқуын қамтиды (қараңыз). (Сурет. 9.2, а, б)
және бойлық қиманың профилі (9.2, е суреттерін қараңыз). Дөңгелектік ауытқулардың белгілі бір түрлеріне эллипс (9.2, d суреттерін қараңыз) және кесулер жатады (9.2, 5-суреттерді қараңыз). Кесу кезінде нақты профиль көп өлшемді диаграмма болып табылады. Цилиндрлік беттің бойлық қимасындағы профильдің ауытқуы генератордың сызықтықсыздығымен сипатталады (9.2, е суреттерін қараңыз), конустық (92, d суреттерін қараңыз) және магистраль (9.2, h суреттерін қараңыз)), және фигураларға бөлінеді (қараңыз).
Сурет). 9.2, а) цилиндрлік бет пішініндегі ауытқулардың негізгі себебі: токарлық немесе тегістеу машинасының шпиндельінің эллиптикалық жүгіруі. Бөлшектердің айналу орталығын лезде өзгертіңіз, мысалы, ойықты - центрсіз тегістеу. Шпиндель мен артқы таяқшаның арасындағы конустық жылжу, кескіштің тозуы. Ұзын біліктің орталықта айналуы кезінде ұзын біліктің деформациясы. Беттік позицияның ауытқуы (ось, профиль).
Беттің, біліктің немесе профильдің номиналды орны беті (түзу сызық, профиль) мен табан арасындағы номиналды сызықтық немесе бұрыштық өлшеммен анықталады. Іргетастар компоненттердің ерекшеліктері деп аталады (беткейлер, осьтер, нүктелер) және төзімділік пен орналасуды көрсетумен байланысты. Мысалы, суретте көрсетілген компоненттің ойығы. 9.3, g симметрия жазықтығынан D ауытқуымен анықталады.
Егер база көрсетілмеген болса, онда қарастырылып отырған беттің номиналды орны (түзу, профиль) олардың арасындағы номиналды өлшемдермен, ал сол элементтің нақты жағдайы нақты сызықтық немесе бұрыштық өлшемдермен анықталады. Позицияларға төзімділік дегеніміз - бұл қарастырылып отырған сипаттаманың іргелес жазықтығына немесе бетіне, осіне, центріне немесе симметрия жазықтығына ие қалыпты жағдайдағы аймақ. Мысалы, параллель жазықтықтағы бір жерде орналасқан толеранттылық диапазоны - бұл шектес жазықтықтар орналасқан T, Br және Lr өлшемдерімен шектелген аймақ.

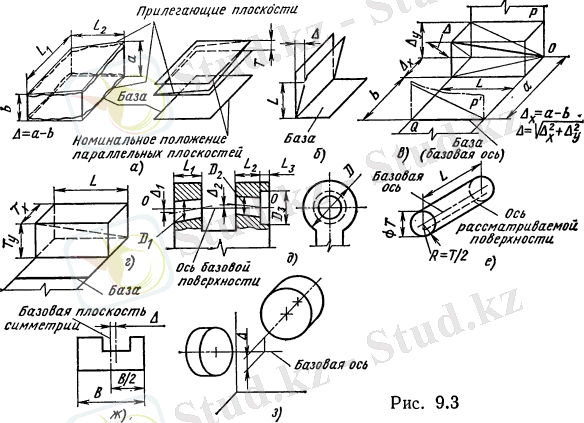

Беттің ауытқуы (9.3-сурет) болуы мүмкін, номиналды позициядан базалық беткейдің, түзудің және профильдің ауытқуларын ескермей профиль жасайды. Бұл жағдайда нақты бет, түзу және профиль көршілеске ауыстырылады, бірақ осьтер симметрия жазықтығы және нақты бет пен профильдің центрі, ал осьтер - осьтер, жазықтықтың центрі симметрия, және оған жапсарлас бет пен профиль. Нақты ауытқу - бұл ауытқу түріне орнатылған төзімділік, яғни. Орналасудың ауытқуының негізгі түрлерін қарастырайық.
Суретте параллелизм мен жазықтықтың вертикальдылығынан ауытқу көрсетілген. 9.3, а және б. Кеңістіктегі осьтердің (түзу сызықтардың) параллелизмінен ауытқу (9.3, в-сурет) D, D9 осьтерінің C және P тік жазықтықтарындағы проекцияларының параллельдігінен ауытқудың геометриялық қосындысына тең. 0 жазықтығы - осьтердің ортақ жазықтығы. Ол базалық осьтің және басқа осьтердің нүктелерінен өтеді (0 нүктесі). Р жазықтығы 0 жазықтығына перпендикуляр және базалық осіне параллель 0 нүктесі арқылы өтеді.
Dx және D ^ компоненттері 1. Сызбаларды жеңілдету үшін кейбір суреттер нақты беттерді емес, тек іргелес беттерді көрсетеді (9.3, а және b суреттерін қараңыз). Осьтердің жазықтықтағы салыстырмалы орналасуының тәуелсіз қателігі: осьтердің параллельдігінен O жалпы жазықтығындағы ауытқу А-ға тең, осьтердің дұрыс орналаспауы - осьтердің П жазықтығына проекциясының ауытқуы параллелизм D осьтің кеңістіктегі параллелизмнің рұқсат етілген өрісі (O жазықтығына перпендикуляр негіздің осінен өтетін) (9.3, d-сурет) Tx, T және b қабырғаларының параллелепипедімен сипатталады.

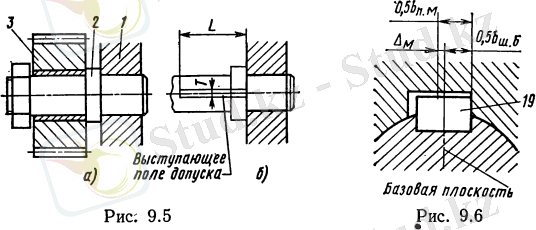

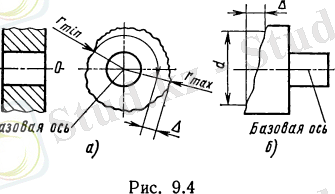

Жалпы ось 0 үшін түзуден ауытқу (9.3-сурет, е) - бұл жазықтықтағы айналу мен жалпы CZZovaya) осьтерін ескере отырып, беттік осьтер арасындағы ең үлкен A, (D2) арақашықтық, бірақ p ^ Және 1 ^ оқытушы ... жалғасы
