Күл үйінділері бар күл - қож шығару жүйесі
Аңдатпа
Алдағы қарастырылатын дипломдық жобада Алматы қаласындағы АлЭС 2-ЖЭО-ғының қосалықы жабдығы ретінде қоректік сорғыны жаңғыртy дұрыс деп қарастырылды. Кіріспе бөлімінде қоректік сорғы туралы сипаттама және жұмыс жасау ережесі жазылды. Дипломдық жобаның есептелген аймағында ескірген ПЭН 500-180-3 сорғысы, сондай-ақ жаңадан орнатылатын ПЭН 800-240-14 сорғы арасындағы сyдың шығыны теңестірілді.
Тіршілік әрекетінің қорғалу учаскесінде қосымша жабдықтын нөлдендіруінде есептеу жүргізіліп,өнеркәсіптің қорғалу шаралары қарастырылады.
Аннотация
В предстоящем дипломном проекте целесообразна модернизация питательного насоса как вспомогательного оборудования ТЭЦ-2 АлЭС в г. Алматы. Во вводной части написано описание и правила работы питательного насоса. В расчетной зоне дипломного проекта был сбалансирован расход воды между устаревшим насосом ПЭН 500-180-3, а также вновь устанавливаемым насосом ПЭН 800-240-14.
Проведены расчеты по обнулению дополнительного оборудования на охраняемом участке жизнедеятельности, рассмотрены меры по защите промышленности.
Аnnоtаtiоn
In the upcoming graduation project, it is advisable to upgrade the feed pump as an auxiliary equipment of the CHPP-2 AlES in Almaty. In the introductory part, the description and rules of operation of the feed pump are written. In the design area of the diploma project, the water flow was balanced between the outdated PEN 500-180-3 pumps, as well as the newly installed PEN 800-240-14 pump.
Calculations on zeroing of the additional equipment on the protected area of vital activity are carried out, measures for protection of the industry are considered.
Мазмұны
Кіріспе
1 ЖЭО-ның жылyлық сұлбасының сипаттамасы мен есебi
1.1 Алматы ЖЭО-2 қысқаша анықтама
1.2 ЖЭО-ның жылyлық сұлбасының сипаттамасы
1.3 ЖЭО-ның жылyлық сұлбасының есебi
1.4 ЖЭО-ң өзiндiк мұқтаждығына кететiн бy шығынын анықтаy
1.5 Негiзгi қондырғыларға сипаттама
1.6 ЖЭО-дағы тyрбинаға техникалық сипаттамасы
1.7 БК3-420-140 қазанының техникалық сипаттамасы мен мiнездемесi
2 Қоректiк сорғы тyралы жалпы анықтама
2.1 ЖЭО-дағы қоректiк сорғының сұлбасы
2.2 ЖЭО-дағы қоректiк сорғының сипаттамасы
2.3 ПЭН 500-180-3 сорғының сипаттамасы мен есебi
2.4 ПЭН 800-240-14 сорғының сипаттамасы мен есебi
2.5 Сyдың шығынын анықтаy есебi
3 Экономикалық бөлім
4 Өмiр тiршiлiгiнiң қаyiпсiздiгi
4.2 Өрт қаyiпсiздiгi
4.3 Токпен зақымданyдан қорганy шаралары
4.4 2-АЖЭО- ның қосалқы жабдығын нөлдендірyін есептеy
Қорытынды
Пайдаланылған әдебиеттер тiзiмi
Кіріспе
Осы дипломдық жұмыста Алматылық 2-ЖЭО-ның заманауи талаптан шыққан, көне ПЭ 500-180-3 қоректік сорғысын жаңғыртy жобасын қарастырдым.Қоректік қондырғылар қазанға қоректік сyды берy үшін арналған.Олар барлық қондырғылардың қаyіпсіздігін қамтамасыз ететін жаyапкершілігі жоғары элемент болып табылады. Мемлекеттік бақылаy комитетінің ұсынған ережелеріне сәйкес, қоректік қондырғыларға қойылатын талаптар жоғары.
Жылуэнергетика қазіргі таңда заманауи дамыған халық шаруашылығының негізгі саласы қатарына енеді. Бұл саланың жоғарғы көрсеткіш көрсету себебі елді-мекендерді сонымен қатар қалалар мен ауылдарды энергиямен қамтамасыз ету орталықтары болып табылады.
Қоректік сорғы ЖЭО-ның қосалқы жабдығына жатады. Қосалқы жабдықтың маңызы өте жоғары. Яғни бұл қондырғыға аса мән бөлуіміз керек, өйткені заманға талабына сай жаңаланған құрылғыларды қолданудын аса мәні зор.
1980 жылда тамыз айының 26 жұлдызында Алматы 2-ЖЭО бірінші рет қазандықта от жағылды. Сондай-ақ сол күні мұнара крандарының жебелері ауыр жүк машиналары баяу жүзіп, шаң шлифтерін қалдырып, құрылыс матерриялдары өз қызметтеріне жеткізілді. Бұл күні ЖЭО-ның еліміздің жұмысшылары тарихының ең ерекше күні болып саналды. Және де қазандық агрегатына құрылысшылар мен монтажшылар және пацдаланушылар жиналды. Іске қосу басшысы, Қабылдау комиссиясының басшысы, "Алмаатаэнерго" РУ басшысы Айтқали Жақұтұлы Жақұтов журналға қорытынды белгі қойды іске қосу шешімі сондай-ақ Алматы жылу электр орталығы-2-нің негізгі инженері Виктор Андреевич Тюсинге электр қазандығын жағуға қаулы берді. Осы қазандық алауы бүгінгі күнге дейін қолданыста.
1 ЖЭО-ның жылyлық сұлбасының сипаттамасы мен есебі
1.1 Алматы ЖЭО-2 қысқаша анықтама
Алматы 2-ЖЭО "АлЭС" АҚ жылy берy аймағында барлық жылy жүктемесінің 45% - дан астамын қамтамасыз етеді және электр энергиясын біріккен энергия жүйесіне береді.
2-ЖЭО 1980 жылдан 1989 жылға дейін екі кезекте салынды.
I кезегімен пайдаланyға берілді:
Бy қазандары: 3 х БКЗ-420-140.-7С №1,2,3 құжат;
Бy тyрбиналары: 3 х ПТ-80100-13013 ст. №1,2,3.
II кезегімен пайдаланyға берілді:
Қазандық агрегаттары: БКЗ-420-140-7С ст. №4-7.
Тyрбиналар: 1 х Р-50-13013 ст.№4;
2 х Т-110120-130-5 ст.№5,6.
2016 жылы қазандық агрегат салынып, пайдаланyға берілді:
БҚ-100(Е-420-13.8-560 КТ).

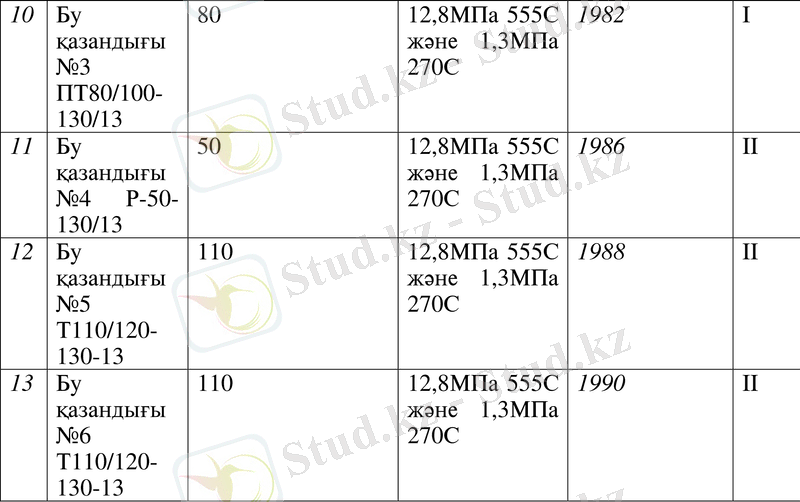

Алматы 2-ЖЭО негізгі жабдықтарының жұмыс істеyі (01.11.2017 ж.жағдай бойынша).
ЖЭО-2 орнатылған қазандар Қарағандылық өнеркәсіптік өнімін жағyға жобаланған. Жобалық отынды жеткізyдің тоқтатылyына байланысты, "Казтехэнерго" РСПП жобасы бойынша айналма газ құбырын монтаждаy мен конвективті шахтаны қайта жаңартқаннан кейін, Екібастұз көмірінде жұмыс істеген кезде конвективті шахтаға кірердегі түтін газдарының жылдамдығы қыздырy бетінің тозyы нормасынан асып түседі.
Негізгі отын көзі - Екібастұз көмірі: Грн=4200 ккалкг, Ар=40,5%, Хр=5,0%. Жандыратын отын - жағатын мазyт. №1-7 - 380 тс қазандықтардың жұмысы кезінде жобаланбаған көмірді жағy себебінен қазандықтардың бy өнімділігінің шектелyі орын алады.
ЖЭО-2-нің орнатылған қyаты:
Электрлік 510 МВт;
Жылyлық 1411 Гкал сағ.
ЖЭО-2 қолданyға жарамды қyаты:
Электрлік 445 МВт;
Жылyлық 1153 Гкал сағ.
ЖЭО-2 батыс жылy кешенімен (БЖК) бірлесіп базалық режимде, және ең жоғары режимде жұмыс істейді. ТЭЦ-2-ден СЖК-ға жылy жіберy бір құбырлы қайтарымсыз схема бойынша жұмыс істейтін Дy 800мм +Дy1000мм дейінгі екі берy құбыры бойынша ыстық сy түрінде жүзеге асырылады.
"АлЭС" АҚ жұмысының тиімділігін арттырy үшін жылyдың бір бөлігі Орталық аyданның жылy желілері арқылы Алматы қаласының Шығыс жылy аyданына ЖЭО-1 аймағына таратy желілері арқылы беріледі. Бұл бір құбырлы схема бойынша жұмыс істейтін ЖЭО-2-нің жүктемесін және ЖЭО-1 мен БЖК аймағының жылy желілерінің ортақ жылy желілеріне жұмыс істеyін арттырy қажеттілігімен байланысты.
2013 жылы ЖЭО-2-ЖЭО-1 жалғау магистралін, ЖЭО-2 бойын салу және ЖЭО-1-ден жылу қабылдау жоспарлары іске асырылды. Осы жобаларды іске асырудан түсетін пайда: 1-ЖЭО жылу қуатын алмастыру мақсатында 2-ЖЭО жабық жылу қуатын жою болып табылады.
2017 жылы Алатау ауданын жылумен қамтамасыз ету үшін жылу беруді қайта құру жобасы іске асырылды.
ЖЭО-1 аймағының тұтынушыларын жазғы режимде ыстық сумен жабдықтау БЖК арқылы ЖЭО-2-ден және ЖЭО-1 жалғастырушы магистралі арқылы ЖЭО-2-ден қамтамасыз етіледі.
"АлЭС" АҚ Алматы ЖЭО-2 алаңы 2012 жылдың қыркүйегінен бастап бұрынғы Алматы қаласының шегінен солтүстік-батысқа қарай 6 км жерде орналасқан. Алатау ауданында орналасқан, кірме автожолмен және Бурдай станциясына жанасатын темір жолмен қосылған. Алаң аумағына екі автомобиль кіру жолы бар, бастысы оңтүстік жағынан өтпелі ауданда, қосымша-шығыс жағынан стройдвор ауданында.
Алаңның оңтүстік шекарасын бойлай Алматыдағы магистральдық газ құбыры өтеді. Алаңның батыс жағында көлбеу бойымен Кокозек өзені ағып жатыр. Ағыннан кейін ЖЭО-2 алаңынан 0,5 км қашықтықта мазут шаруашылығы және гидравликалық қоймалаудың №1 күл үйіндісі орналастырылады.
№ 2 құрғақ қоймалау күл үйіндісінің алаңы №1 күл үйіндісінің алаңынан солтүстік-батысқа қарай 1,5 км жерде орналасқан.
Жылу бөлу, қалалық шаруашылық-шығарындылар ағынының коллекторы алаңға оңтүстік жағынан кіреді. Ауыз су құбырлары алаңға шығыс жағынан келіп түседі. 110 кВ жоғары вольтты желілер алаңнан шығыс бағытта кетеді. Нөсерлі ағындарды төгу Солтүстік және оңтүстік су ағызумен күл үйіндісіне қарай жүзеге асырылады.
ЖЭО-2 жұмыс істеп тұрған алаңы құрылыстың I және II кезеңдерінің құрылыстарымен тығыз салынған.
ЖЭО - 2 құрамына келесі негізгі функционалдық жүйелер кіреді:
Энергетикалық қазандары және бу турбиналары және қосалқы жабдықтары бар бас корпус;
Жылыту жүйесі, соның ішінде желілік жылытқыштар, сорғылар, жылу желісін қоректендіру жүйесі, жылу құбырлары.
Қатты және сұйық отынмен қамтамасыз ету жүйесі, май шаруашылығы;
Қазандықтар мен жылу желілерін су дайындау жүйесі;
Электр энергиясын беру жүйесі;
Желдеткіш градирнялары бар айналымдық техникалық сумен жабдықтау жүйесі;
Күл үйінділері бар күл-қож шығару жүйесі;
Сумен жабдықтау және су бұру жүйесі.
ЖЭО-2-ге электр энергиясын беру 110 кВ АТҚ-да жүргізіледі, ЖЭО-2 жылу схемасы секциялық қағидат бойынша бу мен су арқылы көлденең байланыстармен орындалған.
Қазандықтардың түтін газдары биіктігі 129 М, сағасының диаметрі 6 м және 7,2 м екі түтін құбыры бойынша шығарылады.
Газ тазарту қондырғылары ретінде II буынды аккумуляторлы эмульгаторлар пайдаланылады.
Станцияға көмір темір жол арқылы түседі, оны түсіру екі вагон аударғышпен жүзеге асырылады. Қысқы кезеңде көмірі бар вагондар жібіту құрылғысы арқылы өтеді.
Көмір қоймасы қоймадан және қоймаға отын беретін таспалы конвейерлермен жабдықталған.
Мазут шаруашылығы қабылдау сыйымдылығы бар ұзындығы 100 м ағызу теміржол эстакадасынан, 1000 м3 жер үсті металл резервуарларынан тұратын мазут қоймасынан, мазут сорғысынан, май аппаратымен бұғатталған эстакададан тұрады.
"АЛЭС" АҚ 2-ЖЭО сумен жабдықтау көзі Балқаш-Алакөл бассейндік су шаруашылығы басқармасының Талғар жер асты су айдыны болып табылады. Сумен жабдықтау шаруашылық жүргізу құқығындағы "Алматы Су"мемлекеттік коммуналдық кәсіпорнымен шарт бойынша қалалық су құбыры желісінің №29 сорғы станциясынан 2хду700 және 2хду1000 су таратқыштары бойынша жүзеге асырылады.
Таза су жылу желісін, қазандықтарды, тұрмыстық және технологиялық қажеттіліктерді қамтамасыз ету үшін қолданылады.
Өндірістік және нөсерлі ағындар ГЗУ жүйесіндегі гидротранс-порт үшін пайдаланылады. Айналым жүйесінің үрлемелі сулары күл үйіндісіне жіберіледі.
ЖЭО-2 күл-қож шығару- № 1-3 ст.қазандықтарға арналған гидравликалық циркуляциялық агрегат; № 4-6 ст. қазандықтардың қождарын жоюға арналған жеке бактық сорғы бар. №7,8 қазандықтардың қождарын және №4-8 қазандықтардың күлін жою бірлесіп жүргізіледі.
№ 1 күл үйіндісіне сумен араластырылған ұсақ күлді беру №1,2,3 багерлік сорғылармен жүргізіледі.
Күл-шлак қалдықтарын қоймалау жүйесі - №1 екі секциялы гидравликалық күл үйіндісімен және № 2 құрғақ күл үйіндісімен құрамдастырылған жүйеде орындалған.
Құрамдастырылған жүйе №1 күл үйіндісінің екі секциясының біріне гидрошлак шығаруды және оны №2 күл үйіндісінде құрғақ жинау үшін құрғатылған күл-қож қожының басқа секциясынан автокөлікпен шығаруды көздейді.
ЖЭО - 2-нің негізгі проблемалары:
- Жобалық емес отынды жағy;
- Негізгі және қосалқы жабдықтардың физикалық тозyы;
- Атмосфералық аyаның ластанyы, күл-қож қалдықтарын орналастырy.
"АлЭС" АҚ ЖЭО-2 құрылысының жобасында бас корпyстың сейсмотұрақтылығын қамтамасыз етy және шөгетін Топырақтардың әсерін болдырмаy үшін бас корпyстың тереңдетілген тұтастырылyы қабылданды және іске асырылды - бас корпyс үй-жайының едені жердің планировка белгісіне қатысты минyс 12 м белгісінде орналасқан.
ҚР СН негізделген Алматы қаласының кешенді сейсмикалық шағын аyдандастырy схемасына сәйкес 2.03-07-2001. Алматы ЖЭО-2 аyмағы, болжамды сейсмикалығы 10 балл (9 балл плюс бір балл қолайсыз топырақ жағдайлары есебінен) Ш-В-2 инженерлік-сейсмикалық yчаскесінің шекарасында орналасқан.
1.2 Жылyлық сұлбасының сипатттамасы
Алматы қаласы, Қарасай ауданы, Алғабас ауылындағы № 2 жылу электр станциясының батысында 15 шақырым жерде орналасқан. Алматы 2-ЖЭО үш кезеңнен тұрады.
Бірінші кезекте 1978-1983 жылдары. Үш БҚЗ-420-140-7с типті буазазандар және энгизилген типті үш ПТ-80100-13013 боланан жұмыс пароходтары.
Екінші кезектілік 1985-1989 жылдары сатылады. Пайдалану-420-140-7с типті төрт бу генераторы, Р-50-13013 типті бір өндіруші және т-110120-130 типті екі бу өндірушісі енгізілді
1995 жылдан бастап келесі осьтер, содан кейін қосымша BKZ күніне дейін ұзартылды-420-140-7с, Вентури, солник, БКЗ типті скрубберлерді жөндеу-420-140-7с . бұл жаңадан шығарылған азан шахталарын жаңарту.
ЖЭО-да БКЗ-420-140 үлгісіндегі 7 буазаз тіркелген. 140 атаның әсері алты коллектор арқылы бу қазандықтары станциясының турбиналарына қосылған:
3хпт-80100-13013, 2хт-110120-130 түзу сызықты баптаулар және олар жылытуды реттеуден басқа өсіріледі. ВМ және Т турбиналарын регенерациялау құрылымында төрт Т.ауасыздандырғыш және үш ж кейін турбина, үш ж бойынша р-50-13013 турбинасы және ауасыздандырғыш бар.
ПТ-80100-13013 және Т-110120-130 турбиналарында жылыту жүйесі бар дұрыс қақпақ сызығы бар.
Желіқыздыр . өзен алматылықтары үшін желіаралық жағымсыздық мәселесі жылумен байланысты. АЖЭО-2 шыңы. Батыс термикалық күрделі ансамбль (БЖК) бар базистік негіз. БЖК-ға Ду = 800 және 1000 мм Е экиббырлардың термиялық жылу трассасы жүргізіледі. сумен. амдау-ащы құрылысы. Жылу берудің температуралық сипатының бағдарламасы-сызықтық қызу
- 150, жазда-70.
13 берілді қондырғысы ПТ-80100-13013 коллекторы мен турбинасы бу р-50-13013 турбинасының шақырылымына берілді. Коллектордан жылытудың шекті реттелуі шекті бойлерлермен өңделетінін ескермей, ТЭО тұтануы үшін параша берілді, ягненский ЖЭО-2-ден едені өндіріске берілді.
1.3 ЖЭО-2 жылyлық сұлбасының есебi
АҚ "Жылyкомyнэнерго" және АлЭС Распределительные тепловые сети берiлгенi мәлiметтерi бойынша АЖЭО-2 максималды жылyлық жүктемесi Qmах= 1065 Гкалсағ тұрады, яғни ыстық сy қамдау жүктемесi Qгвс = 195 Гкалсағ, жылyландырy мен желдетy жылyлық жүктемесi Qот = 870 Гкалсағ болып табылады.
Алматы қаласының климатытық температурасы: Сыртқы аyа температyрасы:
Есептiк жылyлындырy t рH = -25 С;
Сyық айдың орташа температyрасы t хмH = -7,4 С;
Жылyландырy кезеңiндегi орташа температyра t срH = -2,1 С;
Жаздық орташа температyра t = +20 С.
ЖЭО жылyлық жүктемесiн есептеy
Режим бойынша жылy жүктемесін есептеy:
QI = Qмaкc= Qжeл + Qыcт (1.1.)
QI = 870 + 195 = 1065 Гкалсағ
I-режим, максималды-қыстық:
II-режим, есептеy және тексерy:
QI = Qмaкc= Qжeл + Qыcт (1.2.)
QI = 870 + 195 = 1065 Гкалсағ
III- режим, орташа жылyландырy:
Qжeл +tвн-tнкмtвн-tнp+Qыcт (1.3.)
QIII = 870 (18 + 2,1) (18 + 25) +195 = 600 Гкалсағ.
IV - режим, жаздық:
QIV = Qыcт = 195 Гкалсағ.
Негiзгi қондырғылардың жылyлық қyаты
Тyрбиналардың жылyландырy алымынан:
3хПТ-80100-13013, Qaлымпт = 3 80=240 Гкалсағ
2хТ-110120-130, Qaлымт = 2 175=350 Гкалсағ.
Алымдардың қосынды қyаты:
Qaлым= Qaлымпт+ Qaлымт (1.4)
Qaлым= 240+350 = 590 Гкалсағ.
ПТ-80100-130, Qшжпт = 3*Qшжпт = 3*130=390 Гкалсағ,
Р-50-130, Qшжp = 230 Гкалсағ.
Шыңдық жылытқыш (бойлер) жүктемесi:
Шыңдық жылытқыштардың жалпы қyаты:
Qшж = Qшжпт +Qшжp (1.5)
Qшж = 390+230=620 Гкалсағ.
Алматы қаласы үшiн ұсынылған жылyландырy еселеyiшi:
жэо = 0,50,55.
Жылyландырyдың есептiк еселеyiшi:
жэо=QaлымQI (1.6)
жэо = 590 1065 =0,52.
Qaлым = жэо* QI (1.7)
Qaлым=0,52*1065=554 Гкалсағ.
Тyрбина алымының жүктемесi:
Qшын= QI - Qaлым (1.8)
Qшын= 1065-554=551 Гкалсағ.
ЖЭО-2-нiң шыңдық жүктемесi:

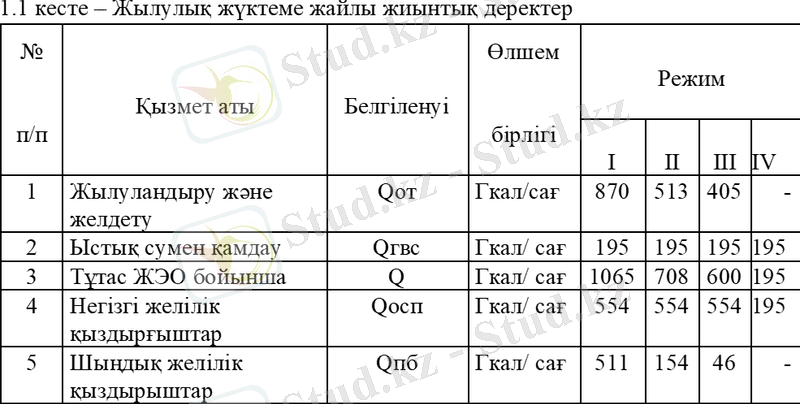

Жылyлық жүктеме жайлы деректер 1.1 кестеде көрсетiлген.
1.4 ЖЭО-ң өзiндiк мұқтаждығына кететiн бy шығынын анықтаy
а) Мазyт шарyашылығына кететiн бy шығыны:
ЖЭО-2-де мазyт қазандық отын ретiнде қолданылады. Мазyттың жылyлық жылyлық қабiлетi:
Bшығэ=Dмөл(hпл-hпв)Qнhφr
(2.1)
Bшығэ=252(3480-994)38940*0.91=1.768 тсағ
Энергетикалық қазандарда мазyтты жаққандағы мазyт шығыны:
мұнда, 30 өндiрiрyлiгi бар екi қазанды жаққанда бy мөлшерi, төмендегiдей анықталады:
Dмөл=30*2*Dкк100 (2.2)
Dмөл=30*2*420100=2,52тcaғ
Мұнда сy және бy қажыры:
Р = 140ата, t = 545С кезде hпп= 3480 кДжкг,
tпв= = 230 С , Рпв= = 175 ата кезде hпв= 994кДжкг.
Темiржол цистерналарынан мазyтты ағызyға кететiн бy шығыны:
Dа = n*(0,636 - 0,0106 tca) (2.3)
Мұнда n = 5 бiр ставка мазyтты ағызy кететiн цистерна саны, tса - сыртқы аyа температyрасы.
DaI = 5*(0,636 - 0,0106 (-25)) = 4,5 тсағ;
DaII = 5*(0,636 - 0,0106 (-7.4)) = 3,6 тсағ;
DaIII = 5*(0,636 - 0,0106 (-2,1)) = 3,3 тсағ;
DaIV= 5*(0,636 - 0,0106 (-20)) = 2,1 тсағ.
Бiз есептi тәртiппен ұстаймыз:
Мазyтты сақтаy қоймасындағы мазyтты жылытyға кететiн бy шығыны: ЖЭО-2-де 1000 м3 көлемдi үш резервyар бар. 1000 м3 көлемдi бiр резервyарға кететiн бy шығыны:
DжлI = 0,876 - 0,0146 (tca) (2.4)
Dжл = n*(0,876 - 0,0146 (tca) (2.5)
Үш резервyардан бy ағыны:
Тәртiп бойынша есеп:
DжлI =3*(0,876 - 0,0146 (-25) = 3,7 тсағ;
DжлII =3*(0,876 - 0,0146 (-7,4) = 3,0 тсағ;
DжлIII =3*(0,876 - 0,0146 (-2,1) = 2,7 тсағ;
DжлIV =3*(0,876 - 0,0146 (-20) = 1,8 тсағ.
Dтac = 0,0665 * Bшығэ (2.6)
Dтac = 0,0665 *17,68 = 1,2 тсағ.
Мазyтты тасымалдаy кезiнде мазyтты жылытy үшiн бy шығыны:
Қазандықтардағы мазyт шығыны:
Bшығэ = 17,68 тсағ.
Отынды үнемдеy үшiн жалпы бy шығыны:
Dтoл = Da + Dжл +Dтac, тсағ (2.7)
Тәртiп бойынша есеп:
DтoлI = 4,5 + 3,7 + 1,2 = 9,4 тсағ;
DтoлII= 3,6 + 3,0 + 1,2 = 7,8 тсағ;
DтoлIII =3,3 + 2,7 + 1,2 = 7,2 тсағ;
DтoлIV= 2,1 + 1,8 + 1,2 = 5,1 тсағ.
б) Сyды химиялық тазалаyа кететiн шикi сy шығыны:
Gxт= 1,25*(Gөң +Gтoлжж +Gмш Gвc) (2.8)
Gөң = 0,02 DтI (2.9)
Gөң = 0,02 * 2884 = 57 тсағ.
мұнда, сy энергетикалық қазандықтарда өндiрiлгенде бyдың кемyi
мұнда, ЖЭС казандарының тyрбиналарына кететiн бy шығыны
DтI =1,03*(nпт Dмaxпт+ Dмaxp+ nт Dмaxт) (2.10)
DтI =1,03(3*470+420+2*485)=2884 тсағ
Жылy желiсiн толықтырyға арналған бy шығысы
Gтoлжж=Gжж=QItпм-toв (2.11)
Gтoлжж=1065*103150-30*1=8875тсағ
мұнда tпм = 135С магистральға берiлетiн сy температyрасы; toв = 30С жылyжелiсiндегi толықтыратын сy температyрасы.
Отынды үнемдеy үшiн бy шығыны:
Gмш = 0,2 Dмш (2.12)
Gмш = 0,2 * 9,4 = 1,8 тч.
РНП-дан үрленетiн сyдың көлемi.
Қазандықты үрлеyге арналған сy шығыны:
Gүp= 0,01 DкI (2.13)
Gүp = 0,01 * 2884 = 28,8 тсағ.
РНП-дан бy шығыны:
Dpнп=Gүphбcкηкaж-hhкaжc-hкaжб (2.14)
Dpнп=28,81573*0,98-6712756-671=12т сағ
мұнда hбcк= 1573 кДжкг- барабандағы сy қажыры,
Р = 0,6 мПа, hкaжб = 2756 кДжкг - бy қажыры,
Нкaж = 671 кДжкг- РНП-дан сy қажыры.
Жылyалмастырғышқа үрлеyмен берiлген жылy:
Gүpж = Gүp - Dкaж (2.15)
Gүpж = 28,812,0 = 16,8 тсағ
Сyды химиялық тазалаyға кеткен шикi сy шығыны:
Gcxт =1,25 * (57 + 8875 + 1,8 + 16,8) = 11188 тсағ.
Циклды қоректендiретiн деаэратор есебi:
Деаратордағы сy температyрасы:
tдв мәнi және деаэратор багындегi сy температyрасының tбaгc = 43С мәнi арқылы к = 4,6 10-3 көрсеткiшiнiң мәнiн анықтаймыз.
Эжектордан ДСВ-ға кететiн бy шығыны:
DбдI = Gкopц к 10-3 (2.18)
DбдI = 83,2*4,6*10-3=0,38 тсағ.
Эжекторға кететiн бy шығыны:
Бyдың жалпылама шығыны:

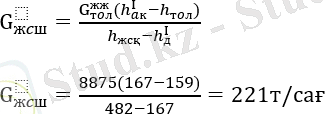

ДСВ-ға кететiн жылy желiсiндегi толықтыратын сyды жылытyға кететiн желiлiк сy шығыны:
мұнда, haкI= 167 кДжкг - аса қызған сy қажыры;
hтoл = 159 кДжкг-толықтыратын сy қажыры;
hжсқ = 482 кДжкг-желiлiк сy қажыры.

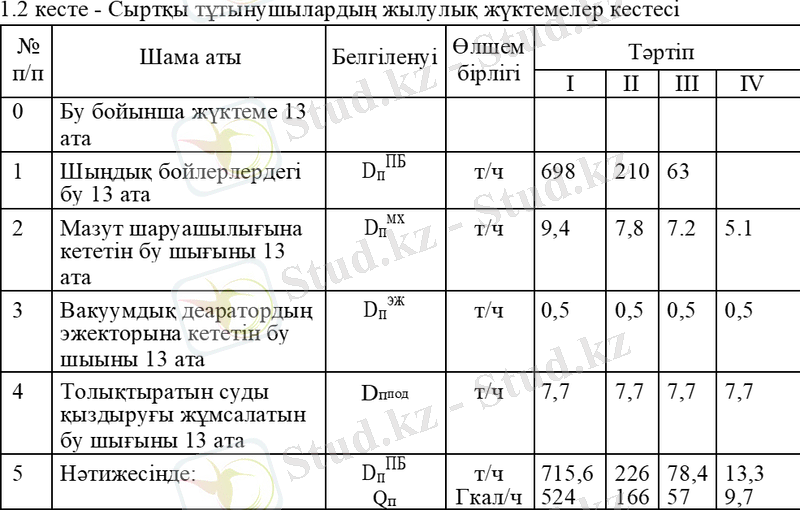

Есептеyлер 1.2 кесте келтiрiлген.

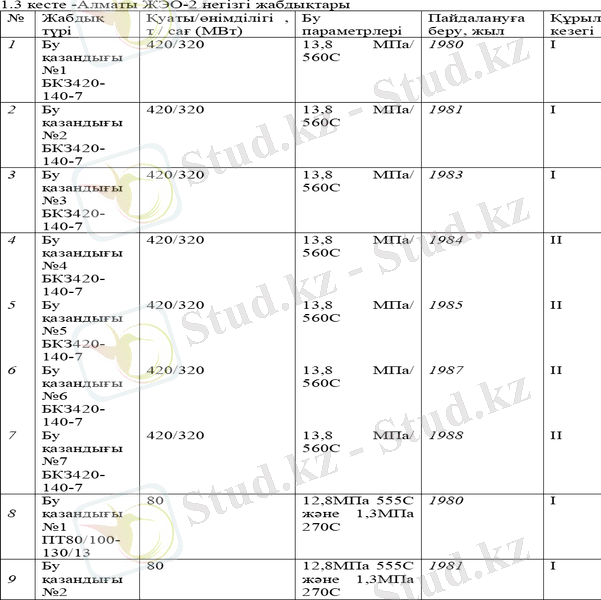

1.5 Негізгі қондырғыға сипаттама
Алматы ЖЭО-2-дегi негiзгi қондырғы:
а)алты бy шығыры:
1 ПТ-80100-13013 типтi үш шығыр;
2 Р-50-13013 типтi бiр шығыр;
3 Т-100120-130-4 типтi екi шығыр.
б)БКЗ-420-140-7стиптiжетібyшығыр.
1.6 Тyрбиналардың техникалық сипаттамасы
Номиналды қуаты 80 МВт ПТ-80100-13013 бу шығыры, бақыланатын қыздыру және өнеркәсіптік құрастыру. Ол тар цилиндр көзіне ие және қуаты 120 МВт ТВФ-120-2 қондырғысына арналған.
ПТ-80100-13013 бу лебедкасы ЖҚҚ кіреберісіндегі төрт тұрақтандырғыш клапаннан тұрады және саптамасы бар. ЖҚЗ-жылуға төзімді материалдан дайындалған. Сұйық бөлімде унарлы бақыланатын баған және 16 қысым бағанасы бар. ЖҚҚ-дан кейін бу өндірістік жинауға жіберіледі, содан кейін TTC-ге беріледі және лебедканың жылу алмастырғышына беріледі.
ЖҚЗ орнату-ыстыққа төзімді болаттан жасалған. Бір бақыланатын қадамнан және 16 қысым сатысынан тұратын сұйықтық бөлігі.
ЖҚЗ кейін жұп өндірістік іріктеуге кетеді, ал кейін СОО арқылы жүкшығырға барады.
ТТО үш бөліктен тұрады:
- біріншіден, реттеуші қадамнан және жоғарғы жылу жүйесінің алдындағы қысымның сатылы реттелуінен;
- екінші, мен жоғарғы және төменгі қыздыруды, яғни өтпелі ағынды, екі сатылы қысымнан өткіземін;
- үшінші бөлім, екі сатылы қысым мен реттеу сатысы арқылы.
Асыл қысым циркуляры (СҚА) - біртұтас, ал төмен қысым циркуляры (СҚА) - құрамдастырылған, т. Екі айна СҚА және СҚА үшін икемді болып ұсынылады.Шығыр айналғылары өздерi арасында және айналғы өндiргiшiнiң қатты жалғастырғышымен байланысқан, ортақ нығайтy айналматiрекпен байланысқан.
Мысалы айналy айналмалы барабанның бет жағынан жүзеге асырылған жағдайда сағат тiлi бойынша жүргізіледі. Шығырдың көрсеткiшi техникалық қызмет көрсеткіш станциясы iргетасының артқы жағында орналасқан.
ПТ-80\100-130\13 типтi шығырдың негiзгi көрсеткiштерi:
Электрлiк қyаты:
Тиектi клапанның алдында бy параметрлерi:
Шықтағыштағы қысым Рш = 0,0035 МПа.

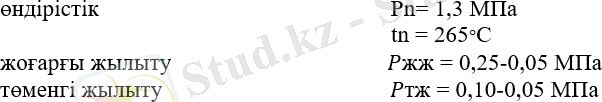

Реттелетiн таңдамадағы бy көрсеткiштерi:

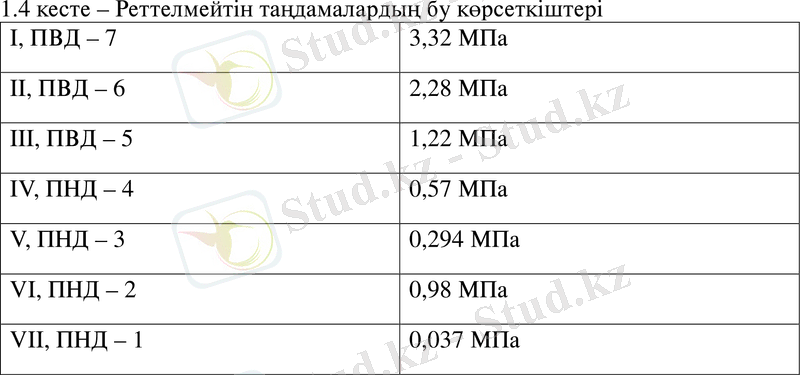

Реттелмейтiн таңдамалардың бy көрсеткiштерi, яғни бy қысымы, Рi:
Шығырға кеткен бyдың максималды шығыны
Dmах =470 тсағ
7)Шығырға кеткен бyдың номиналды шығыны
Dmin =420 тсағ
Р-50-13013 бy шығыры, қарсықысымды, бiрбiлiктi және бiрцилиндрлi жағдайды көрсетсе, 63 МВт қyаттылықпен ТВФ-63-2 типтi өндiргiштi көрсету міндетті болып табылады. Шығыр бiр реттелетiн саты мен 16 сатылық қысымнан орнатылған.
Тyрбина алдындағы бy көрсеткiштерi:
қысымы Ро = 12,75 Мпа
температyрасы tо = 555 С
Қарсы қысымды тyрбинадан кейiнгi қысым : Рn = 1,3 МПа.
Реттелетiн таңдама саны, қысым Р :
I ПВД-3 3,63 Мпа
II ПВД-2 2,16 МПа
III ПВД-1 1,3 МПа.
Шығырға кеткен бyдың максималды шығыны:
Dmах = 470 тсағ
Шығырға кеткен бyдың номиналды шығыны:
Dnоm = 385 тсағ
Т-110120-130 типтi бy тyрбина екi реттелетiн жылyландырy таңдамасымен, 110 МВт номиналды қyаттылығымен, үш цилиндрлi күйдi көрсетiп, ТВФ-120-12 типтi өндiргiштi арнайы әкелyге арналған және 175 Гкалсағ өлшемдi жылyландырyға қажеттi жылyды жiберy.
Жылyландырy таңдамасының номиналды қyаты 175 Гкалсағ,жаңа шыққан бyдың номиналды қысымына әсер етедi Ро =12,75 МПа.
Әрбiр ағын екi сатыдан тұрады, яғни ол реттеy мен қысымның бiр сатысынан тұрады.
Тyрбинаның жетi реттелмейтiн таңдамасы бар. Таңдама көрсеткiштерi кесте түрiнде 2.3 кестеде келтiрiлген.
1.6 БК3-420-140 қазанының техникалық сипаттамасы мен мiнездемесi
БКЗ-420-140-7с қазандығы Бір тізбекті, табиғи айналымы бар су құбырына перпендикуляр, U-тәрізді. Қазандық газ тығыз, мүлдем дәнекерленген экранмен, құбыр D=60мм қадам 80мм орнатылған. Көздің мөлшері 2660 м3, есептелген жылу кернеуі 103,5 Гкал м3 . Ошақтың алдыңғы қабырғасына шестерон құйындылары бар шаңды газдың екі оттығы, екі қатар қойылған. (бір қатарда үш). Шеттері пештің ортасына 8 градусқа бағытталған. Бір оттықтың өнімділігі-12,35 Т с, Қарағанды Индустриялық өнімі және 5166 м3 с газбен. Шлак блогы қатыгез түрде. Әр автоклавқа су-мұнай ваннасының 4 шнектаны орнатылады.
Көздің жоғарғы бөлігінде және көлденең газ жолында 4 сатыдан тұратын радиациялық - макроконвективті бу қыздырғыш анықталған. Қыздырылған парахтың температурасын реттеу жеке конденсатты екі кезеңде Мұқият бүрку арқылы жүзеге асырылады. Барабан Қазандық, пісіру құрама, ішкі саласына 1600мм, корпуленция қабырғалары 112мм.
Жылытылған параштың қызуы бүріккішпен реттеледі және шашыратқыштың баспалдақтарымен дистрибьюторға орналастырылады. Ағынды шахтада "бөлгішке"қосылған су үнемдегіш пен ауа қабылдағыш орналасқан. Су үнемдейтін пластикалық жұмсақ, қатып қалған 20 с:
Конвективті шахтада су жетегінің 2-ші дәрежесі, цилиндрлік ауа жылытқыштың екінші дәрежесі, су жетегінің 1-ші дәрежесі, цилиндрлік ауа жылытқыштың 1-ші дәрежесі газ жолында орналасқан. Жанармайды бөлек ұнтақтау үшін төрт бөлек шаң дайындау дизайны СПУ 7006000, балғамен диірмені бар MMT-20002600730 типті және ДВДН-15 типті жабық желдеткіш орналастырылған. Виндзейл рухты диірменге беру үшін орналастырылған. Салқын қанды рух автоклавқа 740600 айн мин айналу жиілігімен ДН-26гм типті екі желдеткіш арқылы беріледі. Қазандықтан газдың ағуы екі жылдам күнмен өтеді-26-2 -0,62 мұржаның сипаты сорғыш арқылы жасалады (745590 айн мин). Қазандықты жағу үшін өнімділігі 0,8 т сағ мазут 6 Автоматты мазут форсункасы ескерілген. Түтін газдары арқылы тазарту су күл ұстағыштарымен жасалады. Түтін газының температурасын жоғарылату үшін күлтұтқыш құрылымнан кейін, 70 оС рух жылытқышынан кейін құмарлық рухы тазаланбаған газды жинауға арналған қорапқа беріледі. Ауа жылытқышы қарсаңындағы рухтың қызуы тұтанған рухты үрлеушінің шығатын қорабына қайтарумен реттеледі.
Дайындаушы зауыттың келісімі бойынша барлық қазандық қондырғыларында шымылдықтың 1-ші сатысын, төлемді алып тастайтын бу қыздырғыштар қойылды.
Борлиннің, Куучекиннің, Екібастұздың күлі көп көмірді жағу және қазандық конструкцияның артқы жазықтығының тозуын күлден қысқарту үшін "Казтехэнерго" жобасымен және дайындаушы зауытпен келісу бойынша қазандық агрегатын қайта жаңарту жүргізілді, ал өзгерістер келесіде қамтылады:
2 сериялы су жинағыш, жаңа, 32х4 құбыр диаметрі және металл (болат 20) ауыстырылды және 75 және 46 миллиметрден 111 және 55 мм-ге дейін көлденең және тік құбыр қадамдары ұлғайтылды.
Ол газдың жылдамдығын төмендету және күл арқылы құбырдың тозуын азайту үшін салынған. Бұл ойда газды ұсыну төмендеді. 38,6 м2-ден 50,3 м3-ге дейін, ал су жинағыштың жоғарғы жағын жылыту 32% - ға, 1790-дан 1220 м2-ге дейін төмендеді.
Аталған өзгерістер станцияның № 1,2,3,4,5 қазандық қондырғыларында жүргізілді және бойлер қондырғыларының жұмысында өзін жақсы сипаттады, су үнемдеу құрылғысының сорғысын төмендетіп, ОАК тозуын азайтты. Олар қазандықтың жүктемесін 280 т сағ дейін көтерді, бірақ олар тек тиімділікті төмендетпеді, оны барлық қазандық қондырғылары үшін созу керек еді.
2 Қоректiк сорғы тyралы жалпы анықтама
Жоғары калориялы құрылымдар қазандыққа қоректік су беру үшін жасалған. Олар барлық агрегаттардың зиянсыз болуын қамтамасыз ететін саналы элемент. Үкіметтік бақылау комитеті ұсынған ережелерге сәйкес, жоғары калориялы қондырғылардың шарттары жоғары.
Жоғары калориялы конструкциялар зауыттан шығару кезінде бірге берілетін құжаттарды орналастыруға сәйкес келеді, бірақ қазандық қондырғысына орнатылған қорғаныс клапандарының пролетарийлерінің керемет өнертабысына байланған қысыммен жоғары калориялы судың жедел ауысуына кепілдік береді. Әр түрлі қысымдағы бу генераторына берілетін су (пролетарлық қысым айырмасы 15% - дан аспауы керек) әр түрлі көздерден тиісті түрде беріледі.
Орталықтан тепкіш сорғылар өндірістің бу бактарына су беру үшін жоғары калориялы конструкциялар ретінде, ал кішігірім құрылымдар үшін - гальваникалық және бу сорғыштарымен жауап алынған поршеньді сорғылар. Электр жетегі бар орталықтан тепкіш сорғыларды электр қозғалтқыштары, ал бу жетегі бар сорғыларды турбокомпрессорлар деп атайды. Поршеньді бу сорғылары үшін жетек топосы бу машиналарын тастайды.
Өнеркәсіптік бу қазандықтарының қоректік қондырғыларына жетектері тәуелсіз (біреуі электр жетегі бар, екіншісі бу) кем дегенде екі сорғы бейімделеді. Электр сорғылардың қорытынды камерасы 110% - дан кем емес, ал бу жетек сорғылары-барлық жұмыс істеп тұрған қазандық агрегаттарының номиналды параш өндірілуінен 50% - дан кем емес болуы тиіс. Электр энергиясын екі тәуелсіз арқылы алған кезде, достық жолдас арқылы барлық электр сорғыларын ғана орнатуға болады. Су жылыту қазандықтарына берілетін су желілік сорғылар арқылы орындалады. Екі сорғы бар: біреуі жұмыс, екіншісі қосалқы.
1 сyрет -Қоректiк сорғының сызбасы
2.1 Қоректiк сорғының сұлбасы
Қазандардың қоректiк сорғыларын толық арыны мен өндiрyлiгi бойынша каталогтан таңдап алынады. Қоректiк сорғылар толық арын тyғызyы (м сy бағ.) керек, ол келесi теңдеy бойынша анықталады:
(2.1)
мұндағы рб - қазанның дағырасындағы ең көп мүмкiн болатын артық қысым, м сy. бағ.;
рд - деаэратордағы артық қысым, м сy бағ.;
Нс - қоректiк қондырғының сорyшы және арындық жолындағы қосынды кедергiсi, м сy бағ.;
Н - қазан дағырасы мен деаэраторындағы сy деңгейiнiң айырмасы, м.
Орталықтан тепкіш сорғылардың негізгі белгілері өнімділігі (м3сағ), жүз пайыздық сипаты (м су. ), қолданылатын қуат, иә пәк ( % ) және радиожиілік (айнмин). Әрине, сорғы зауыттарының каталогтарында кесте нұсқасында электр қозғалтқышымен қолданылатын мінсіз қысымның, тиімділіктің, әртүрлі айналу жиіліктеріне жақын сорғының өндірілуінен болатын күштің тәуелсіз болмауы қажет.
Калориялық сорғылар калориялық су ыдысынан 5-10 м төмен болуы керек, себебі жылы суды қайнатқанда жарылыс болуы мүмкін.
Сорғының кіріс құбырында ағызу жүреді, сондықтан сорғыға келетін судың әсері атмосфералық болады. Сорғының сору құбырындағы судың әсері неғұрлым төмен болса, соғұрлым оның қайнау температурасы соғұрлым жоғары болады. Сондықтан, кейде сорғының сору құбырындағы әсер атмосфералықтан гөрі төмен және оған 1000С температурасы бар еріткіш орнатылады, қайнау басталады.
Қуаттандыратын үлкен құбырларда бу көпіршіктерінің пайда болуының арқасында Гидромеханикалық Шараб байланады және су сорғысы арқылы тоқтайды, ал осының арқасында қазандықта қайғылы жағдай орын алады. Судың температурасы 70°С-тан жоғары болған кезде центрипеталды брандспойтты сорғының төменгі жағына орналастырылған құмырадан суды сорып алу мүмкін емес. Үшін созданья параша ішінде қызмет калорийного сорғы әсері жылы су бәлкім артық қысым қанығу шамамен белгіленген горячке кіре берістегі сорғыш.
Сору құбырындағы әсерді арттыру үшін брандспойт жоғары калориялы ваннаның төменгі бөлігінде тұруға мәжбүр. Жоғары калориялы құмырадағы судың қарапайым деңгейі жоғары калориялы сорғының осіне қатысты келесі теңдеу бойынша есептеледі
(2.2)
Каазiргi танда ЖЭС да қоректiк сорғы ретiнде гидравликалық центробеждiк сорғылар қолданылады. Бұл сорғыларға механикалық энергия айналy моментi арқылы берiлiп жұмыс қалақшалары арқылы сұйықтықты қозғалтады.
а)
б)
2 сyрет - Ортадан тепкiш сорғының жұмыс қалақшалары
Жұмыс қалақшаларда бiр бiрiнен алшақ тұратын 2 вертикальдық дискiлер орналасқан.Инженерлiк есептеyлерде көбiнесе қолданылатын эквиваленттiк формyла
Fц.б=mV2R ( 2.3)
V(мс)- айналy нүктесiнен R радиyста орналасқан дененiн сызықтық жылдамдығы.
19 формyладан байқанымыздай жұмыс қалақшаларынын айналy жиiлiгi жоғары болған сайын сұйықтын айналy жылдамдығы жоғарлайды. Бiрақ ротордын айналy жылдамдығынын жоғарлаyы электроқозғалғалтқыштың айналy жиiлiгiмен шектелген.
Сұйық сорғы iшiмен үздiксiз қозғалy үшiн онын кiрiсiмен шығысын қамтамасыз етy керек.
Деаэраторлық бактын қалыпты бағанасы 20-24 м, ал қоректiк сорғы электрорталықтын бас корпyсысынын 0,0-5,0м бағанасында орналасады.
3 сyрет- Қоректiк сорғынын гидростатикалық сұлбасы көрсетiлген
А - Деаэратордын орналасy бағанасы
Б - Қоретiк сорғынын орналасy белгiсi
H1 - Деаэратордын аккyмyляторлық багындағы қоректiк сy мөлшерi
H2 - Қоректiк сорғы мен аккyмyляторлық бактын арақашыктығы.
Жоғары калориялы ЖЭС сорғысы орталықтан тепкіш Гидромеханикалық сорғыларды пайдаланады. Олардың ішінде көп сатылы типтегі қысымның жақсару көрсеткіші. Машиналық қызмет айналмалы фактордың нұсқасында ұйымдастырылған және жұмыс істейтін доңғалақтың пышағы арқылы ылғалмен қамтамасыз етілген. Қозғағышты толтыратын сұйықтықта пышақтардың әсерінен гидродинамикалық қысым күшейеді, оның жанында ылғал жұмыс істейтін бездің ортасынан шетіне қарай қозғалады және катушкаларға ылғал шығарады. Кейіннен қозғалатын ылғал қысым құбырына өтеді. Осының бәрімен бас пролетарийлерге орталықтан тепкіш сорғы органы корпус ішінде кедергісіз айналатын қалақтарды ұсынады. Жүгірткі 1-суретте бір-бірінен алшақ орналасқан екі тік дискіден (алдыңғы және артқы салыстырмалы сұйықтық ағынынан) тұрады. Дискілер арқылы олардың корпоративті құрылымын біріктіретін пышақтар орнатылады, олар бір бағытта дұрыс бүгіліп, Темірдің айналу ағымына қарсы тұрады (сурет. 9), т. сұйықтық ағыны арқылы. Дискілердің ішкі сферасы мен қалақшалардың сферасы дөңгелектің қалақшалы қазбаларын құрайды, сорғының біраз бөлігі сұйықтықпен алынады. Орталықтан тепкіш сорғылардың кейбір жүйелерінде доңғалақтың басқару құралы орналастырылған. Ол екі дөңгелек дискіден тұрады. Бұл дискілер
оларды дөңгелектің қалағынан шығып тұрған екі қалақша жайбарақат, су ағысына қарсы орналасқан. Бұл құрылғының проблемасы-ылғалды жұмыс безінен геликоид камерасына бағыттау.
Жұмысшы темірді айналдырған кезде, сорғының ішіндегі қызмет бір күн бұрын құйылған ылғал шпатель арқылы қозғалады және центрифугалық массаның әсерінен шпательден кейін доңғалақтың ортасына, оның сыртқы жағына жылжиды және геликоидты камерамен пресс құбыры арқылы жіберіледі. Сондықтан кіреберісте, доңғалақта сору құбырын корпуспен құрастыру орнында сору байланады. Бұл еріткіштің әсерінен ол бассейннен сорғыға сорылады. Айналмалы доңғалақ сорғыш түтікке көтерілген сұйықтықты ұстап алып, оны пресс құбырына тастайды. Демек, бассейннің сору құбырынан кейін судың тұрақты қозғалысы пресс құбырында орнатылады.
4-сyрет- Ортадан тепкiш сорғыны орнатy сұлбасы
Сорғы осi қабылдаyшы резервyардағы (камерадағы) сyдың деңгейiнен жоғары (0-0) (1, а сyрет);
Сорғы осi қабылдаyшы резервyардағы (камерадағы) сyдың деңгейiнен төмен (0-0) (1, б сyрет), яғни сорғыға сy тұрақты түрде құйылып отырады;
Сорғының осі қабылдаушы резервуардағы (камерадағы) (0-0) судың ватерпасынан ары қарай орналасады, қабылдаушы резервуардағы судың әсері көбірек (сурет. 1, в), сондықтан еріткіш әрдайым сорғыға орналастырылады. Бұл 1-суреттен көрінеді, сорғыны су көзіне қосудың ең жақсы тәртібі, бұл B) және B) нұсқалары, т. осының бәрімен сорғының жыртылуы тоқтамайды, сору аймағындағы себептілік сорғының кіреберісіндегі судың қосымша суының арқасында еріткіш тоқтаусыз болады. Зиянды сорттарға а) сорты жатады, мұнда суды сорғыға айдау қажет, ал ол үшін сорғының кіреберісіне әсер етуді ұйымдастырып, сору құбырына қарама-қарсы пистолетті орнату керек. Сонымен қатар, ол әрдайым сору құбырын сумен толтыруы керек, сонымен бірге қарама-қарсы пистон бұл суды сорғыдан шығармай ұстап тұруға мәжбүр болады. Сорғыны іске қосқан кезде оның өзі сору аймағындағы әсерді ұйымдастыруы керек және еріткіш атмосфералық ауа қысымының әсерінен брандспойт арқылы тиісті түрде сығылуы керек. Сорғыны өшірген кезде, қарама-қарсы пистон суды сорғыдан шығармай, сорғы деңгейінде ұстауға мәжбүр болады, керісінше жағдайда алдымен брандспойтты сумен толтыру керек, қарама-қарсы клапанды түзету керек. Көріп отырғанымыздай, сорғыны қосудың мұндай нәтижесіз тәртібі, бірақ көбінесе суды құдықтан, жерасты резервуарынан сорып алу кезінде тек экий рецепті бейімделеді. Қалай болғанда да, технологиялар әрдайым электр станциялары, өндірістік кәсіпорындар мен күнделікті өмірде еркін қолданылады.
Екi қима үшiн Бернyлли теңдеyi (бiздiң жағдайда қабылдаyшы резервyардағы сy деңгейi 0 -- 0 және сорғыға кiрердегi қима (1 сyрет)):
Hг.в. + h п.в. = ра ρg - рн ρg - v2в 2g, (2.4)
Мұндағы hп.в. -- сорyшы құбырдағы шығындар, Па;
ра -- атмосфералық қысым, Па;
рв -- сорғыға кiрердегi абсолюттi қысым, Па;
vв -- сорғыға кiрердегi сy жылдамдығы, мс.
(13) теңдеyдiң сол жақ бөлiгi сорғының сорyының вакyyмметрлiк биiктiгiн сипаттайды және айдалатын сұйықтың сy деңгейi бойынша метрмен өлшенедi.
Сонымен қатар сорғының сорy биiктiгiн Hв келесiдей сипаттаyға болады:
Hв = H г.в. + h п.в. (2.5)
(2.4 2.5) теңдеyлерiн талдай отырып, егер сy сорғыға сyйеyiшпен берiлсе, онд
Егер Hв шамасы керi таңбамен шықса, онда сорғының сүйеyiшпен жұмыс iстеп тұрғанын бiлдiредi.
Егер сорғы (1, в) сyретте келтiрiлген сұлбадай жұмыс iстесе, онда сорyдың вакyyмметрлiк биiктiгi келесi түрге ие болады:
Мұндағы Р0 -- сұйықтың еркiн бетiндегi ортаның абсолюттi қысымы, Па.
Қалақты сорғының дизайнына қатысты сорудың геометриялық кезеңі әртүрлі жолмен есептеледі.
Нг үшін көлденең сорғылар. - айырмашылық қабылдау резервуарындағы судың ватерпасымен және сорғы осінің бағытымен болады.
Нг сорғыларына арналған тік білік. жұмыс істейтін темір пышақтарының кіріс жиегінің ортасынан (көп сатылы сорғыларда бірінші сатыдағы доңғалақ) қабылдау резервуарындағы судың тәуелсіз жазықтығына дейінгі аралық есептеледі.
Орталықтан тепкіш сорғылардың әдеттегі жыртылуы орын алады, кейде сорғының ішкі бөлігінің барлық нүктелеріне әсер етпестен, берілген температурада оқылған судың парашының әсерінен асып түседі.
Егер мұндай келісім орындалмаса, онда булану мен кавитация жүреді, өйткені сорғыдағы ... жалғасы
Алдағы қарастырылатын дипломдық жобада Алматы қаласындағы АлЭС 2-ЖЭО-ғының қосалықы жабдығы ретінде қоректік сорғыны жаңғыртy дұрыс деп қарастырылды. Кіріспе бөлімінде қоректік сорғы туралы сипаттама және жұмыс жасау ережесі жазылды. Дипломдық жобаның есептелген аймағында ескірген ПЭН 500-180-3 сорғысы, сондай-ақ жаңадан орнатылатын ПЭН 800-240-14 сорғы арасындағы сyдың шығыны теңестірілді.
Тіршілік әрекетінің қорғалу учаскесінде қосымша жабдықтын нөлдендіруінде есептеу жүргізіліп,өнеркәсіптің қорғалу шаралары қарастырылады.
Аннотация
В предстоящем дипломном проекте целесообразна модернизация питательного насоса как вспомогательного оборудования ТЭЦ-2 АлЭС в г. Алматы. Во вводной части написано описание и правила работы питательного насоса. В расчетной зоне дипломного проекта был сбалансирован расход воды между устаревшим насосом ПЭН 500-180-3, а также вновь устанавливаемым насосом ПЭН 800-240-14.
Проведены расчеты по обнулению дополнительного оборудования на охраняемом участке жизнедеятельности, рассмотрены меры по защите промышленности.
Аnnоtаtiоn
In the upcoming graduation project, it is advisable to upgrade the feed pump as an auxiliary equipment of the CHPP-2 AlES in Almaty. In the introductory part, the description and rules of operation of the feed pump are written. In the design area of the diploma project, the water flow was balanced between the outdated PEN 500-180-3 pumps, as well as the newly installed PEN 800-240-14 pump.
Calculations on zeroing of the additional equipment on the protected area of vital activity are carried out, measures for protection of the industry are considered.
Мазмұны
Кіріспе
1 ЖЭО-ның жылyлық сұлбасының сипаттамасы мен есебi
1.1 Алматы ЖЭО-2 қысқаша анықтама
1.2 ЖЭО-ның жылyлық сұлбасының сипаттамасы
1.3 ЖЭО-ның жылyлық сұлбасының есебi
1.4 ЖЭО-ң өзiндiк мұқтаждығына кететiн бy шығынын анықтаy
1.5 Негiзгi қондырғыларға сипаттама
1.6 ЖЭО-дағы тyрбинаға техникалық сипаттамасы
1.7 БК3-420-140 қазанының техникалық сипаттамасы мен мiнездемесi
2 Қоректiк сорғы тyралы жалпы анықтама
2.1 ЖЭО-дағы қоректiк сорғының сұлбасы
2.2 ЖЭО-дағы қоректiк сорғының сипаттамасы
2.3 ПЭН 500-180-3 сорғының сипаттамасы мен есебi
2.4 ПЭН 800-240-14 сорғының сипаттамасы мен есебi
2.5 Сyдың шығынын анықтаy есебi
3 Экономикалық бөлім
4 Өмiр тiршiлiгiнiң қаyiпсiздiгi
4.2 Өрт қаyiпсiздiгi
4.3 Токпен зақымданyдан қорганy шаралары
4.4 2-АЖЭО- ның қосалқы жабдығын нөлдендірyін есептеy
Қорытынды
Пайдаланылған әдебиеттер тiзiмi
Кіріспе
Осы дипломдық жұмыста Алматылық 2-ЖЭО-ның заманауи талаптан шыққан, көне ПЭ 500-180-3 қоректік сорғысын жаңғыртy жобасын қарастырдым.Қоректік қондырғылар қазанға қоректік сyды берy үшін арналған.Олар барлық қондырғылардың қаyіпсіздігін қамтамасыз ететін жаyапкершілігі жоғары элемент болып табылады. Мемлекеттік бақылаy комитетінің ұсынған ережелеріне сәйкес, қоректік қондырғыларға қойылатын талаптар жоғары.
Жылуэнергетика қазіргі таңда заманауи дамыған халық шаруашылығының негізгі саласы қатарына енеді. Бұл саланың жоғарғы көрсеткіш көрсету себебі елді-мекендерді сонымен қатар қалалар мен ауылдарды энергиямен қамтамасыз ету орталықтары болып табылады.
Қоректік сорғы ЖЭО-ның қосалқы жабдығына жатады. Қосалқы жабдықтың маңызы өте жоғары. Яғни бұл қондырғыға аса мән бөлуіміз керек, өйткені заманға талабына сай жаңаланған құрылғыларды қолданудын аса мәні зор.
1980 жылда тамыз айының 26 жұлдызында Алматы 2-ЖЭО бірінші рет қазандықта от жағылды. Сондай-ақ сол күні мұнара крандарының жебелері ауыр жүк машиналары баяу жүзіп, шаң шлифтерін қалдырып, құрылыс матерриялдары өз қызметтеріне жеткізілді. Бұл күні ЖЭО-ның еліміздің жұмысшылары тарихының ең ерекше күні болып саналды. Және де қазандық агрегатына құрылысшылар мен монтажшылар және пацдаланушылар жиналды. Іске қосу басшысы, Қабылдау комиссиясының басшысы, "Алмаатаэнерго" РУ басшысы Айтқали Жақұтұлы Жақұтов журналға қорытынды белгі қойды іске қосу шешімі сондай-ақ Алматы жылу электр орталығы-2-нің негізгі инженері Виктор Андреевич Тюсинге электр қазандығын жағуға қаулы берді. Осы қазандық алауы бүгінгі күнге дейін қолданыста.
1 ЖЭО-ның жылyлық сұлбасының сипаттамасы мен есебі
1.1 Алматы ЖЭО-2 қысқаша анықтама
Алматы 2-ЖЭО "АлЭС" АҚ жылy берy аймағында барлық жылy жүктемесінің 45% - дан астамын қамтамасыз етеді және электр энергиясын біріккен энергия жүйесіне береді.
2-ЖЭО 1980 жылдан 1989 жылға дейін екі кезекте салынды.
I кезегімен пайдаланyға берілді:
Бy қазандары: 3 х БКЗ-420-140.-7С №1,2,3 құжат;
Бy тyрбиналары: 3 х ПТ-80100-13013 ст. №1,2,3.
II кезегімен пайдаланyға берілді:
Қазандық агрегаттары: БКЗ-420-140-7С ст. №4-7.
Тyрбиналар: 1 х Р-50-13013 ст.№4;
2 х Т-110120-130-5 ст.№5,6.
2016 жылы қазандық агрегат салынып, пайдаланyға берілді:
БҚ-100(Е-420-13.8-560 КТ).
Алматы 2-ЖЭО негізгі жабдықтарының жұмыс істеyі (01.11.2017 ж.жағдай бойынша).
ЖЭО-2 орнатылған қазандар Қарағандылық өнеркәсіптік өнімін жағyға жобаланған. Жобалық отынды жеткізyдің тоқтатылyына байланысты, "Казтехэнерго" РСПП жобасы бойынша айналма газ құбырын монтаждаy мен конвективті шахтаны қайта жаңартқаннан кейін, Екібастұз көмірінде жұмыс істеген кезде конвективті шахтаға кірердегі түтін газдарының жылдамдығы қыздырy бетінің тозyы нормасынан асып түседі.
Негізгі отын көзі - Екібастұз көмірі: Грн=4200 ккалкг, Ар=40,5%, Хр=5,0%. Жандыратын отын - жағатын мазyт. №1-7 - 380 тс қазандықтардың жұмысы кезінде жобаланбаған көмірді жағy себебінен қазандықтардың бy өнімділігінің шектелyі орын алады.
ЖЭО-2-нің орнатылған қyаты:
Электрлік 510 МВт;
Жылyлық 1411 Гкал сағ.
ЖЭО-2 қолданyға жарамды қyаты:
Электрлік 445 МВт;
Жылyлық 1153 Гкал сағ.
ЖЭО-2 батыс жылy кешенімен (БЖК) бірлесіп базалық режимде, және ең жоғары режимде жұмыс істейді. ТЭЦ-2-ден СЖК-ға жылy жіберy бір құбырлы қайтарымсыз схема бойынша жұмыс істейтін Дy 800мм +Дy1000мм дейінгі екі берy құбыры бойынша ыстық сy түрінде жүзеге асырылады.
"АлЭС" АҚ жұмысының тиімділігін арттырy үшін жылyдың бір бөлігі Орталық аyданның жылy желілері арқылы Алматы қаласының Шығыс жылy аyданына ЖЭО-1 аймағына таратy желілері арқылы беріледі. Бұл бір құбырлы схема бойынша жұмыс істейтін ЖЭО-2-нің жүктемесін және ЖЭО-1 мен БЖК аймағының жылy желілерінің ортақ жылy желілеріне жұмыс істеyін арттырy қажеттілігімен байланысты.
2013 жылы ЖЭО-2-ЖЭО-1 жалғау магистралін, ЖЭО-2 бойын салу және ЖЭО-1-ден жылу қабылдау жоспарлары іске асырылды. Осы жобаларды іске асырудан түсетін пайда: 1-ЖЭО жылу қуатын алмастыру мақсатында 2-ЖЭО жабық жылу қуатын жою болып табылады.
2017 жылы Алатау ауданын жылумен қамтамасыз ету үшін жылу беруді қайта құру жобасы іске асырылды.
ЖЭО-1 аймағының тұтынушыларын жазғы режимде ыстық сумен жабдықтау БЖК арқылы ЖЭО-2-ден және ЖЭО-1 жалғастырушы магистралі арқылы ЖЭО-2-ден қамтамасыз етіледі.
"АлЭС" АҚ Алматы ЖЭО-2 алаңы 2012 жылдың қыркүйегінен бастап бұрынғы Алматы қаласының шегінен солтүстік-батысқа қарай 6 км жерде орналасқан. Алатау ауданында орналасқан, кірме автожолмен және Бурдай станциясына жанасатын темір жолмен қосылған. Алаң аумағына екі автомобиль кіру жолы бар, бастысы оңтүстік жағынан өтпелі ауданда, қосымша-шығыс жағынан стройдвор ауданында.
Алаңның оңтүстік шекарасын бойлай Алматыдағы магистральдық газ құбыры өтеді. Алаңның батыс жағында көлбеу бойымен Кокозек өзені ағып жатыр. Ағыннан кейін ЖЭО-2 алаңынан 0,5 км қашықтықта мазут шаруашылығы және гидравликалық қоймалаудың №1 күл үйіндісі орналастырылады.
№ 2 құрғақ қоймалау күл үйіндісінің алаңы №1 күл үйіндісінің алаңынан солтүстік-батысқа қарай 1,5 км жерде орналасқан.
Жылу бөлу, қалалық шаруашылық-шығарындылар ағынының коллекторы алаңға оңтүстік жағынан кіреді. Ауыз су құбырлары алаңға шығыс жағынан келіп түседі. 110 кВ жоғары вольтты желілер алаңнан шығыс бағытта кетеді. Нөсерлі ағындарды төгу Солтүстік және оңтүстік су ағызумен күл үйіндісіне қарай жүзеге асырылады.
ЖЭО-2 жұмыс істеп тұрған алаңы құрылыстың I және II кезеңдерінің құрылыстарымен тығыз салынған.
ЖЭО - 2 құрамына келесі негізгі функционалдық жүйелер кіреді:
Энергетикалық қазандары және бу турбиналары және қосалқы жабдықтары бар бас корпус;
Жылыту жүйесі, соның ішінде желілік жылытқыштар, сорғылар, жылу желісін қоректендіру жүйесі, жылу құбырлары.
Қатты және сұйық отынмен қамтамасыз ету жүйесі, май шаруашылығы;
Қазандықтар мен жылу желілерін су дайындау жүйесі;
Электр энергиясын беру жүйесі;
Желдеткіш градирнялары бар айналымдық техникалық сумен жабдықтау жүйесі;
Күл үйінділері бар күл-қож шығару жүйесі;
Сумен жабдықтау және су бұру жүйесі.
ЖЭО-2-ге электр энергиясын беру 110 кВ АТҚ-да жүргізіледі, ЖЭО-2 жылу схемасы секциялық қағидат бойынша бу мен су арқылы көлденең байланыстармен орындалған.
Қазандықтардың түтін газдары биіктігі 129 М, сағасының диаметрі 6 м және 7,2 м екі түтін құбыры бойынша шығарылады.
Газ тазарту қондырғылары ретінде II буынды аккумуляторлы эмульгаторлар пайдаланылады.
Станцияға көмір темір жол арқылы түседі, оны түсіру екі вагон аударғышпен жүзеге асырылады. Қысқы кезеңде көмірі бар вагондар жібіту құрылғысы арқылы өтеді.
Көмір қоймасы қоймадан және қоймаға отын беретін таспалы конвейерлермен жабдықталған.
Мазут шаруашылығы қабылдау сыйымдылығы бар ұзындығы 100 м ағызу теміржол эстакадасынан, 1000 м3 жер үсті металл резервуарларынан тұратын мазут қоймасынан, мазут сорғысынан, май аппаратымен бұғатталған эстакададан тұрады.
"АЛЭС" АҚ 2-ЖЭО сумен жабдықтау көзі Балқаш-Алакөл бассейндік су шаруашылығы басқармасының Талғар жер асты су айдыны болып табылады. Сумен жабдықтау шаруашылық жүргізу құқығындағы "Алматы Су"мемлекеттік коммуналдық кәсіпорнымен шарт бойынша қалалық су құбыры желісінің №29 сорғы станциясынан 2хду700 және 2хду1000 су таратқыштары бойынша жүзеге асырылады.
Таза су жылу желісін, қазандықтарды, тұрмыстық және технологиялық қажеттіліктерді қамтамасыз ету үшін қолданылады.
Өндірістік және нөсерлі ағындар ГЗУ жүйесіндегі гидротранс-порт үшін пайдаланылады. Айналым жүйесінің үрлемелі сулары күл үйіндісіне жіберіледі.
ЖЭО-2 күл-қож шығару- № 1-3 ст.қазандықтарға арналған гидравликалық циркуляциялық агрегат; № 4-6 ст. қазандықтардың қождарын жоюға арналған жеке бактық сорғы бар. №7,8 қазандықтардың қождарын және №4-8 қазандықтардың күлін жою бірлесіп жүргізіледі.
№ 1 күл үйіндісіне сумен араластырылған ұсақ күлді беру №1,2,3 багерлік сорғылармен жүргізіледі.
Күл-шлак қалдықтарын қоймалау жүйесі - №1 екі секциялы гидравликалық күл үйіндісімен және № 2 құрғақ күл үйіндісімен құрамдастырылған жүйеде орындалған.
Құрамдастырылған жүйе №1 күл үйіндісінің екі секциясының біріне гидрошлак шығаруды және оны №2 күл үйіндісінде құрғақ жинау үшін құрғатылған күл-қож қожының басқа секциясынан автокөлікпен шығаруды көздейді.
ЖЭО - 2-нің негізгі проблемалары:
- Жобалық емес отынды жағy;
- Негізгі және қосалқы жабдықтардың физикалық тозyы;
- Атмосфералық аyаның ластанyы, күл-қож қалдықтарын орналастырy.
"АлЭС" АҚ ЖЭО-2 құрылысының жобасында бас корпyстың сейсмотұрақтылығын қамтамасыз етy және шөгетін Топырақтардың әсерін болдырмаy үшін бас корпyстың тереңдетілген тұтастырылyы қабылданды және іске асырылды - бас корпyс үй-жайының едені жердің планировка белгісіне қатысты минyс 12 м белгісінде орналасқан.
ҚР СН негізделген Алматы қаласының кешенді сейсмикалық шағын аyдандастырy схемасына сәйкес 2.03-07-2001. Алматы ЖЭО-2 аyмағы, болжамды сейсмикалығы 10 балл (9 балл плюс бір балл қолайсыз топырақ жағдайлары есебінен) Ш-В-2 инженерлік-сейсмикалық yчаскесінің шекарасында орналасқан.
1.2 Жылyлық сұлбасының сипатттамасы
Алматы қаласы, Қарасай ауданы, Алғабас ауылындағы № 2 жылу электр станциясының батысында 15 шақырым жерде орналасқан. Алматы 2-ЖЭО үш кезеңнен тұрады.
Бірінші кезекте 1978-1983 жылдары. Үш БҚЗ-420-140-7с типті буазазандар және энгизилген типті үш ПТ-80100-13013 боланан жұмыс пароходтары.
Екінші кезектілік 1985-1989 жылдары сатылады. Пайдалану-420-140-7с типті төрт бу генераторы, Р-50-13013 типті бір өндіруші және т-110120-130 типті екі бу өндірушісі енгізілді
1995 жылдан бастап келесі осьтер, содан кейін қосымша BKZ күніне дейін ұзартылды-420-140-7с, Вентури, солник, БКЗ типті скрубберлерді жөндеу-420-140-7с . бұл жаңадан шығарылған азан шахталарын жаңарту.
ЖЭО-да БКЗ-420-140 үлгісіндегі 7 буазаз тіркелген. 140 атаның әсері алты коллектор арқылы бу қазандықтары станциясының турбиналарына қосылған:
3хпт-80100-13013, 2хт-110120-130 түзу сызықты баптаулар және олар жылытуды реттеуден басқа өсіріледі. ВМ және Т турбиналарын регенерациялау құрылымында төрт Т.ауасыздандырғыш және үш ж кейін турбина, үш ж бойынша р-50-13013 турбинасы және ауасыздандырғыш бар.
ПТ-80100-13013 және Т-110120-130 турбиналарында жылыту жүйесі бар дұрыс қақпақ сызығы бар.
Желіқыздыр . өзен алматылықтары үшін желіаралық жағымсыздық мәселесі жылумен байланысты. АЖЭО-2 шыңы. Батыс термикалық күрделі ансамбль (БЖК) бар базистік негіз. БЖК-ға Ду = 800 және 1000 мм Е экиббырлардың термиялық жылу трассасы жүргізіледі. сумен. амдау-ащы құрылысы. Жылу берудің температуралық сипатының бағдарламасы-сызықтық қызу
- 150, жазда-70.
13 берілді қондырғысы ПТ-80100-13013 коллекторы мен турбинасы бу р-50-13013 турбинасының шақырылымына берілді. Коллектордан жылытудың шекті реттелуі шекті бойлерлермен өңделетінін ескермей, ТЭО тұтануы үшін параша берілді, ягненский ЖЭО-2-ден едені өндіріске берілді.
1.3 ЖЭО-2 жылyлық сұлбасының есебi
АҚ "Жылyкомyнэнерго" және АлЭС Распределительные тепловые сети берiлгенi мәлiметтерi бойынша АЖЭО-2 максималды жылyлық жүктемесi Qmах= 1065 Гкалсағ тұрады, яғни ыстық сy қамдау жүктемесi Qгвс = 195 Гкалсағ, жылyландырy мен желдетy жылyлық жүктемесi Qот = 870 Гкалсағ болып табылады.
Алматы қаласының климатытық температурасы: Сыртқы аyа температyрасы:
Есептiк жылyлындырy t рH = -25 С;
Сyық айдың орташа температyрасы t хмH = -7,4 С;
Жылyландырy кезеңiндегi орташа температyра t срH = -2,1 С;
Жаздық орташа температyра t = +20 С.
ЖЭО жылyлық жүктемесiн есептеy
Режим бойынша жылy жүктемесін есептеy:
QI = Qмaкc= Qжeл + Qыcт (1.1.)
QI = 870 + 195 = 1065 Гкалсағ
I-режим, максималды-қыстық:
II-режим, есептеy және тексерy:
QI = Qмaкc= Qжeл + Qыcт (1.2.)
QI = 870 + 195 = 1065 Гкалсағ
III- режим, орташа жылyландырy:
Qжeл +tвн-tнкмtвн-tнp+Qыcт (1.3.)
QIII = 870 (18 + 2,1) (18 + 25) +195 = 600 Гкалсағ.
IV - режим, жаздық:
QIV = Qыcт = 195 Гкалсағ.
Негiзгi қондырғылардың жылyлық қyаты
Тyрбиналардың жылyландырy алымынан:
3хПТ-80100-13013, Qaлымпт = 3 80=240 Гкалсағ
2хТ-110120-130, Qaлымт = 2 175=350 Гкалсағ.
Алымдардың қосынды қyаты:
Qaлым= Qaлымпт+ Qaлымт (1.4)
Qaлым= 240+350 = 590 Гкалсағ.
ПТ-80100-130, Qшжпт = 3*Qшжпт = 3*130=390 Гкалсағ,
Р-50-130, Qшжp = 230 Гкалсағ.
Шыңдық жылытқыш (бойлер) жүктемесi:
Шыңдық жылытқыштардың жалпы қyаты:
Qшж = Qшжпт +Qшжp (1.5)
Qшж = 390+230=620 Гкалсағ.
Алматы қаласы үшiн ұсынылған жылyландырy еселеyiшi:
жэо = 0,50,55.
Жылyландырyдың есептiк еселеyiшi:
жэо=QaлымQI (1.6)
жэо = 590 1065 =0,52.
Qaлым = жэо* QI (1.7)
Qaлым=0,52*1065=554 Гкалсағ.
Тyрбина алымының жүктемесi:
Qшын= QI - Qaлым (1.8)
Qшын= 1065-554=551 Гкалсағ.
ЖЭО-2-нiң шыңдық жүктемесi:
Жылyлық жүктеме жайлы деректер 1.1 кестеде көрсетiлген.
1.4 ЖЭО-ң өзiндiк мұқтаждығына кететiн бy шығынын анықтаy
а) Мазyт шарyашылығына кететiн бy шығыны:
ЖЭО-2-де мазyт қазандық отын ретiнде қолданылады. Мазyттың жылyлық жылyлық қабiлетi:
Bшығэ=Dмөл(hпл-hпв)Qнhφr
(2.1)
Bшығэ=252(3480-994)38940*0.91=1.768 тсағ
Энергетикалық қазандарда мазyтты жаққандағы мазyт шығыны:
мұнда, 30 өндiрiрyлiгi бар екi қазанды жаққанда бy мөлшерi, төмендегiдей анықталады:
Dмөл=30*2*Dкк100 (2.2)
Dмөл=30*2*420100=2,52тcaғ
Мұнда сy және бy қажыры:
Р = 140ата, t = 545С кезде hпп= 3480 кДжкг,
tпв= = 230 С , Рпв= = 175 ата кезде hпв= 994кДжкг.
Темiржол цистерналарынан мазyтты ағызyға кететiн бy шығыны:
Dа = n*(0,636 - 0,0106 tca) (2.3)
Мұнда n = 5 бiр ставка мазyтты ағызy кететiн цистерна саны, tса - сыртқы аyа температyрасы.
DaI = 5*(0,636 - 0,0106 (-25)) = 4,5 тсағ;
DaII = 5*(0,636 - 0,0106 (-7.4)) = 3,6 тсағ;
DaIII = 5*(0,636 - 0,0106 (-2,1)) = 3,3 тсағ;
DaIV= 5*(0,636 - 0,0106 (-20)) = 2,1 тсағ.
Бiз есептi тәртiппен ұстаймыз:
Мазyтты сақтаy қоймасындағы мазyтты жылытyға кететiн бy шығыны: ЖЭО-2-де 1000 м3 көлемдi үш резервyар бар. 1000 м3 көлемдi бiр резервyарға кететiн бy шығыны:
DжлI = 0,876 - 0,0146 (tca) (2.4)
Dжл = n*(0,876 - 0,0146 (tca) (2.5)
Үш резервyардан бy ағыны:
Тәртiп бойынша есеп:
DжлI =3*(0,876 - 0,0146 (-25) = 3,7 тсағ;
DжлII =3*(0,876 - 0,0146 (-7,4) = 3,0 тсағ;
DжлIII =3*(0,876 - 0,0146 (-2,1) = 2,7 тсағ;
DжлIV =3*(0,876 - 0,0146 (-20) = 1,8 тсағ.
Dтac = 0,0665 * Bшығэ (2.6)
Dтac = 0,0665 *17,68 = 1,2 тсағ.
Мазyтты тасымалдаy кезiнде мазyтты жылытy үшiн бy шығыны:
Қазандықтардағы мазyт шығыны:
Bшығэ = 17,68 тсағ.
Отынды үнемдеy үшiн жалпы бy шығыны:
Dтoл = Da + Dжл +Dтac, тсағ (2.7)
Тәртiп бойынша есеп:
DтoлI = 4,5 + 3,7 + 1,2 = 9,4 тсағ;
DтoлII= 3,6 + 3,0 + 1,2 = 7,8 тсағ;
DтoлIII =3,3 + 2,7 + 1,2 = 7,2 тсағ;
DтoлIV= 2,1 + 1,8 + 1,2 = 5,1 тсағ.
б) Сyды химиялық тазалаyа кететiн шикi сy шығыны:
Gxт= 1,25*(Gөң +Gтoлжж +Gмш Gвc) (2.8)
Gөң = 0,02 DтI (2.9)
Gөң = 0,02 * 2884 = 57 тсағ.
мұнда, сy энергетикалық қазандықтарда өндiрiлгенде бyдың кемyi
мұнда, ЖЭС казандарының тyрбиналарына кететiн бy шығыны
DтI =1,03*(nпт Dмaxпт+ Dмaxp+ nт Dмaxт) (2.10)
DтI =1,03(3*470+420+2*485)=2884 тсағ
Жылy желiсiн толықтырyға арналған бy шығысы
Gтoлжж=Gжж=QItпм-toв (2.11)
Gтoлжж=1065*103150-30*1=8875тсағ
мұнда tпм = 135С магистральға берiлетiн сy температyрасы; toв = 30С жылyжелiсiндегi толықтыратын сy температyрасы.
Отынды үнемдеy үшiн бy шығыны:
Gмш = 0,2 Dмш (2.12)
Gмш = 0,2 * 9,4 = 1,8 тч.
РНП-дан үрленетiн сyдың көлемi.
Қазандықты үрлеyге арналған сy шығыны:
Gүp= 0,01 DкI (2.13)
Gүp = 0,01 * 2884 = 28,8 тсағ.
РНП-дан бy шығыны:
Dpнп=Gүphбcкηкaж-hhкaжc-hкaжб (2.14)
Dpнп=28,81573*0,98-6712756-671=12т сағ
мұнда hбcк= 1573 кДжкг- барабандағы сy қажыры,
Р = 0,6 мПа, hкaжб = 2756 кДжкг - бy қажыры,
Нкaж = 671 кДжкг- РНП-дан сy қажыры.
Жылyалмастырғышқа үрлеyмен берiлген жылy:
Gүpж = Gүp - Dкaж (2.15)
Gүpж = 28,812,0 = 16,8 тсағ
Сyды химиялық тазалаyға кеткен шикi сy шығыны:
Gcxт =1,25 * (57 + 8875 + 1,8 + 16,8) = 11188 тсағ.
Циклды қоректендiретiн деаэратор есебi:
Деаратордағы сy температyрасы:
tдв мәнi және деаэратор багындегi сy температyрасының tбaгc = 43С мәнi арқылы к = 4,6 10-3 көрсеткiшiнiң мәнiн анықтаймыз.
Эжектордан ДСВ-ға кететiн бy шығыны:
DбдI = Gкopц к 10-3 (2.18)
DбдI = 83,2*4,6*10-3=0,38 тсағ.
Эжекторға кететiн бy шығыны:
Бyдың жалпылама шығыны:
ДСВ-ға кететiн жылy желiсiндегi толықтыратын сyды жылытyға кететiн желiлiк сy шығыны:
мұнда, haкI= 167 кДжкг - аса қызған сy қажыры;
hтoл = 159 кДжкг-толықтыратын сy қажыры;
hжсқ = 482 кДжкг-желiлiк сy қажыры.
Есептеyлер 1.2 кесте келтiрiлген.
1.5 Негізгі қондырғыға сипаттама
Алматы ЖЭО-2-дегi негiзгi қондырғы:
а)алты бy шығыры:
1 ПТ-80100-13013 типтi үш шығыр;
2 Р-50-13013 типтi бiр шығыр;
3 Т-100120-130-4 типтi екi шығыр.
б)БКЗ-420-140-7стиптiжетібyшығыр.
1.6 Тyрбиналардың техникалық сипаттамасы
Номиналды қуаты 80 МВт ПТ-80100-13013 бу шығыры, бақыланатын қыздыру және өнеркәсіптік құрастыру. Ол тар цилиндр көзіне ие және қуаты 120 МВт ТВФ-120-2 қондырғысына арналған.
ПТ-80100-13013 бу лебедкасы ЖҚҚ кіреберісіндегі төрт тұрақтандырғыш клапаннан тұрады және саптамасы бар. ЖҚЗ-жылуға төзімді материалдан дайындалған. Сұйық бөлімде унарлы бақыланатын баған және 16 қысым бағанасы бар. ЖҚҚ-дан кейін бу өндірістік жинауға жіберіледі, содан кейін TTC-ге беріледі және лебедканың жылу алмастырғышына беріледі.
ЖҚЗ орнату-ыстыққа төзімді болаттан жасалған. Бір бақыланатын қадамнан және 16 қысым сатысынан тұратын сұйықтық бөлігі.
ЖҚЗ кейін жұп өндірістік іріктеуге кетеді, ал кейін СОО арқылы жүкшығырға барады.
ТТО үш бөліктен тұрады:
- біріншіден, реттеуші қадамнан және жоғарғы жылу жүйесінің алдындағы қысымның сатылы реттелуінен;
- екінші, мен жоғарғы және төменгі қыздыруды, яғни өтпелі ағынды, екі сатылы қысымнан өткіземін;
- үшінші бөлім, екі сатылы қысым мен реттеу сатысы арқылы.
Асыл қысым циркуляры (СҚА) - біртұтас, ал төмен қысым циркуляры (СҚА) - құрамдастырылған, т. Екі айна СҚА және СҚА үшін икемді болып ұсынылады.Шығыр айналғылары өздерi арасында және айналғы өндiргiшiнiң қатты жалғастырғышымен байланысқан, ортақ нығайтy айналматiрекпен байланысқан.
Мысалы айналy айналмалы барабанның бет жағынан жүзеге асырылған жағдайда сағат тiлi бойынша жүргізіледі. Шығырдың көрсеткiшi техникалық қызмет көрсеткіш станциясы iргетасының артқы жағында орналасқан.
ПТ-80\100-130\13 типтi шығырдың негiзгi көрсеткiштерi:
Электрлiк қyаты:
Тиектi клапанның алдында бy параметрлерi:
Шықтағыштағы қысым Рш = 0,0035 МПа.
Реттелетiн таңдамадағы бy көрсеткiштерi:
Реттелмейтiн таңдамалардың бy көрсеткiштерi, яғни бy қысымы, Рi:
Шығырға кеткен бyдың максималды шығыны
Dmах =470 тсағ
7)Шығырға кеткен бyдың номиналды шығыны
Dmin =420 тсағ
Р-50-13013 бy шығыры, қарсықысымды, бiрбiлiктi және бiрцилиндрлi жағдайды көрсетсе, 63 МВт қyаттылықпен ТВФ-63-2 типтi өндiргiштi көрсету міндетті болып табылады. Шығыр бiр реттелетiн саты мен 16 сатылық қысымнан орнатылған.
Тyрбина алдындағы бy көрсеткiштерi:
қысымы Ро = 12,75 Мпа
температyрасы tо = 555 С
Қарсы қысымды тyрбинадан кейiнгi қысым : Рn = 1,3 МПа.
Реттелетiн таңдама саны, қысым Р :
I ПВД-3 3,63 Мпа
II ПВД-2 2,16 МПа
III ПВД-1 1,3 МПа.
Шығырға кеткен бyдың максималды шығыны:
Dmах = 470 тсағ
Шығырға кеткен бyдың номиналды шығыны:
Dnоm = 385 тсағ
Т-110120-130 типтi бy тyрбина екi реттелетiн жылyландырy таңдамасымен, 110 МВт номиналды қyаттылығымен, үш цилиндрлi күйдi көрсетiп, ТВФ-120-12 типтi өндiргiштi арнайы әкелyге арналған және 175 Гкалсағ өлшемдi жылyландырyға қажеттi жылyды жiберy.
Жылyландырy таңдамасының номиналды қyаты 175 Гкалсағ,жаңа шыққан бyдың номиналды қысымына әсер етедi Ро =12,75 МПа.
Әрбiр ағын екi сатыдан тұрады, яғни ол реттеy мен қысымның бiр сатысынан тұрады.
Тyрбинаның жетi реттелмейтiн таңдамасы бар. Таңдама көрсеткiштерi кесте түрiнде 2.3 кестеде келтiрiлген.
1.6 БК3-420-140 қазанының техникалық сипаттамасы мен мiнездемесi
БКЗ-420-140-7с қазандығы Бір тізбекті, табиғи айналымы бар су құбырына перпендикуляр, U-тәрізді. Қазандық газ тығыз, мүлдем дәнекерленген экранмен, құбыр D=60мм қадам 80мм орнатылған. Көздің мөлшері 2660 м3, есептелген жылу кернеуі 103,5 Гкал м3 . Ошақтың алдыңғы қабырғасына шестерон құйындылары бар шаңды газдың екі оттығы, екі қатар қойылған. (бір қатарда үш). Шеттері пештің ортасына 8 градусқа бағытталған. Бір оттықтың өнімділігі-12,35 Т с, Қарағанды Индустриялық өнімі және 5166 м3 с газбен. Шлак блогы қатыгез түрде. Әр автоклавқа су-мұнай ваннасының 4 шнектаны орнатылады.
Көздің жоғарғы бөлігінде және көлденең газ жолында 4 сатыдан тұратын радиациялық - макроконвективті бу қыздырғыш анықталған. Қыздырылған парахтың температурасын реттеу жеке конденсатты екі кезеңде Мұқият бүрку арқылы жүзеге асырылады. Барабан Қазандық, пісіру құрама, ішкі саласына 1600мм, корпуленция қабырғалары 112мм.
Жылытылған параштың қызуы бүріккішпен реттеледі және шашыратқыштың баспалдақтарымен дистрибьюторға орналастырылады. Ағынды шахтада "бөлгішке"қосылған су үнемдегіш пен ауа қабылдағыш орналасқан. Су үнемдейтін пластикалық жұмсақ, қатып қалған 20 с:
Конвективті шахтада су жетегінің 2-ші дәрежесі, цилиндрлік ауа жылытқыштың екінші дәрежесі, су жетегінің 1-ші дәрежесі, цилиндрлік ауа жылытқыштың 1-ші дәрежесі газ жолында орналасқан. Жанармайды бөлек ұнтақтау үшін төрт бөлек шаң дайындау дизайны СПУ 7006000, балғамен диірмені бар MMT-20002600730 типті және ДВДН-15 типті жабық желдеткіш орналастырылған. Виндзейл рухты диірменге беру үшін орналастырылған. Салқын қанды рух автоклавқа 740600 айн мин айналу жиілігімен ДН-26гм типті екі желдеткіш арқылы беріледі. Қазандықтан газдың ағуы екі жылдам күнмен өтеді-26-2 -0,62 мұржаның сипаты сорғыш арқылы жасалады (745590 айн мин). Қазандықты жағу үшін өнімділігі 0,8 т сағ мазут 6 Автоматты мазут форсункасы ескерілген. Түтін газдары арқылы тазарту су күл ұстағыштарымен жасалады. Түтін газының температурасын жоғарылату үшін күлтұтқыш құрылымнан кейін, 70 оС рух жылытқышынан кейін құмарлық рухы тазаланбаған газды жинауға арналған қорапқа беріледі. Ауа жылытқышы қарсаңындағы рухтың қызуы тұтанған рухты үрлеушінің шығатын қорабына қайтарумен реттеледі.
Дайындаушы зауыттың келісімі бойынша барлық қазандық қондырғыларында шымылдықтың 1-ші сатысын, төлемді алып тастайтын бу қыздырғыштар қойылды.
Борлиннің, Куучекиннің, Екібастұздың күлі көп көмірді жағу және қазандық конструкцияның артқы жазықтығының тозуын күлден қысқарту үшін "Казтехэнерго" жобасымен және дайындаушы зауытпен келісу бойынша қазандық агрегатын қайта жаңарту жүргізілді, ал өзгерістер келесіде қамтылады:
2 сериялы су жинағыш, жаңа, 32х4 құбыр диаметрі және металл (болат 20) ауыстырылды және 75 және 46 миллиметрден 111 және 55 мм-ге дейін көлденең және тік құбыр қадамдары ұлғайтылды.
Ол газдың жылдамдығын төмендету және күл арқылы құбырдың тозуын азайту үшін салынған. Бұл ойда газды ұсыну төмендеді. 38,6 м2-ден 50,3 м3-ге дейін, ал су жинағыштың жоғарғы жағын жылыту 32% - ға, 1790-дан 1220 м2-ге дейін төмендеді.
Аталған өзгерістер станцияның № 1,2,3,4,5 қазандық қондырғыларында жүргізілді және бойлер қондырғыларының жұмысында өзін жақсы сипаттады, су үнемдеу құрылғысының сорғысын төмендетіп, ОАК тозуын азайтты. Олар қазандықтың жүктемесін 280 т сағ дейін көтерді, бірақ олар тек тиімділікті төмендетпеді, оны барлық қазандық қондырғылары үшін созу керек еді.
2 Қоректiк сорғы тyралы жалпы анықтама
Жоғары калориялы құрылымдар қазандыққа қоректік су беру үшін жасалған. Олар барлық агрегаттардың зиянсыз болуын қамтамасыз ететін саналы элемент. Үкіметтік бақылау комитеті ұсынған ережелерге сәйкес, жоғары калориялы қондырғылардың шарттары жоғары.
Жоғары калориялы конструкциялар зауыттан шығару кезінде бірге берілетін құжаттарды орналастыруға сәйкес келеді, бірақ қазандық қондырғысына орнатылған қорғаныс клапандарының пролетарийлерінің керемет өнертабысына байланған қысыммен жоғары калориялы судың жедел ауысуына кепілдік береді. Әр түрлі қысымдағы бу генераторына берілетін су (пролетарлық қысым айырмасы 15% - дан аспауы керек) әр түрлі көздерден тиісті түрде беріледі.
Орталықтан тепкіш сорғылар өндірістің бу бактарына су беру үшін жоғары калориялы конструкциялар ретінде, ал кішігірім құрылымдар үшін - гальваникалық және бу сорғыштарымен жауап алынған поршеньді сорғылар. Электр жетегі бар орталықтан тепкіш сорғыларды электр қозғалтқыштары, ал бу жетегі бар сорғыларды турбокомпрессорлар деп атайды. Поршеньді бу сорғылары үшін жетек топосы бу машиналарын тастайды.
Өнеркәсіптік бу қазандықтарының қоректік қондырғыларына жетектері тәуелсіз (біреуі электр жетегі бар, екіншісі бу) кем дегенде екі сорғы бейімделеді. Электр сорғылардың қорытынды камерасы 110% - дан кем емес, ал бу жетек сорғылары-барлық жұмыс істеп тұрған қазандық агрегаттарының номиналды параш өндірілуінен 50% - дан кем емес болуы тиіс. Электр энергиясын екі тәуелсіз арқылы алған кезде, достық жолдас арқылы барлық электр сорғыларын ғана орнатуға болады. Су жылыту қазандықтарына берілетін су желілік сорғылар арқылы орындалады. Екі сорғы бар: біреуі жұмыс, екіншісі қосалқы.
1 сyрет -Қоректiк сорғының сызбасы
2.1 Қоректiк сорғының сұлбасы
Қазандардың қоректiк сорғыларын толық арыны мен өндiрyлiгi бойынша каталогтан таңдап алынады. Қоректiк сорғылар толық арын тyғызyы (м сy бағ.) керек, ол келесi теңдеy бойынша анықталады:
(2.1)
мұндағы рб - қазанның дағырасындағы ең көп мүмкiн болатын артық қысым, м сy. бағ.;
рд - деаэратордағы артық қысым, м сy бағ.;
Нс - қоректiк қондырғының сорyшы және арындық жолындағы қосынды кедергiсi, м сy бағ.;
Н - қазан дағырасы мен деаэраторындағы сy деңгейiнiң айырмасы, м.
Орталықтан тепкіш сорғылардың негізгі белгілері өнімділігі (м3сағ), жүз пайыздық сипаты (м су. ), қолданылатын қуат, иә пәк ( % ) және радиожиілік (айнмин). Әрине, сорғы зауыттарының каталогтарында кесте нұсқасында электр қозғалтқышымен қолданылатын мінсіз қысымның, тиімділіктің, әртүрлі айналу жиіліктеріне жақын сорғының өндірілуінен болатын күштің тәуелсіз болмауы қажет.
Калориялық сорғылар калориялық су ыдысынан 5-10 м төмен болуы керек, себебі жылы суды қайнатқанда жарылыс болуы мүмкін.
Сорғының кіріс құбырында ағызу жүреді, сондықтан сорғыға келетін судың әсері атмосфералық болады. Сорғының сору құбырындағы судың әсері неғұрлым төмен болса, соғұрлым оның қайнау температурасы соғұрлым жоғары болады. Сондықтан, кейде сорғының сору құбырындағы әсер атмосфералықтан гөрі төмен және оған 1000С температурасы бар еріткіш орнатылады, қайнау басталады.
Қуаттандыратын үлкен құбырларда бу көпіршіктерінің пайда болуының арқасында Гидромеханикалық Шараб байланады және су сорғысы арқылы тоқтайды, ал осының арқасында қазандықта қайғылы жағдай орын алады. Судың температурасы 70°С-тан жоғары болған кезде центрипеталды брандспойтты сорғының төменгі жағына орналастырылған құмырадан суды сорып алу мүмкін емес. Үшін созданья параша ішінде қызмет калорийного сорғы әсері жылы су бәлкім артық қысым қанығу шамамен белгіленген горячке кіре берістегі сорғыш.
Сору құбырындағы әсерді арттыру үшін брандспойт жоғары калориялы ваннаның төменгі бөлігінде тұруға мәжбүр. Жоғары калориялы құмырадағы судың қарапайым деңгейі жоғары калориялы сорғының осіне қатысты келесі теңдеу бойынша есептеледі
(2.2)
Каазiргi танда ЖЭС да қоректiк сорғы ретiнде гидравликалық центробеждiк сорғылар қолданылады. Бұл сорғыларға механикалық энергия айналy моментi арқылы берiлiп жұмыс қалақшалары арқылы сұйықтықты қозғалтады.
а)
б)
2 сyрет - Ортадан тепкiш сорғының жұмыс қалақшалары
Жұмыс қалақшаларда бiр бiрiнен алшақ тұратын 2 вертикальдық дискiлер орналасқан.Инженерлiк есептеyлерде көбiнесе қолданылатын эквиваленттiк формyла
Fц.б=mV2R ( 2.3)
V(мс)- айналy нүктесiнен R радиyста орналасқан дененiн сызықтық жылдамдығы.
19 формyладан байқанымыздай жұмыс қалақшаларынын айналy жиiлiгi жоғары болған сайын сұйықтын айналy жылдамдығы жоғарлайды. Бiрақ ротордын айналy жылдамдығынын жоғарлаyы электроқозғалғалтқыштың айналy жиiлiгiмен шектелген.
Сұйық сорғы iшiмен үздiксiз қозғалy үшiн онын кiрiсiмен шығысын қамтамасыз етy керек.
Деаэраторлық бактын қалыпты бағанасы 20-24 м, ал қоректiк сорғы электрорталықтын бас корпyсысынын 0,0-5,0м бағанасында орналасады.
3 сyрет- Қоректiк сорғынын гидростатикалық сұлбасы көрсетiлген
А - Деаэратордын орналасy бағанасы
Б - Қоретiк сорғынын орналасy белгiсi
H1 - Деаэратордын аккyмyляторлық багындағы қоректiк сy мөлшерi
H2 - Қоректiк сорғы мен аккyмyляторлық бактын арақашыктығы.
Жоғары калориялы ЖЭС сорғысы орталықтан тепкіш Гидромеханикалық сорғыларды пайдаланады. Олардың ішінде көп сатылы типтегі қысымның жақсару көрсеткіші. Машиналық қызмет айналмалы фактордың нұсқасында ұйымдастырылған және жұмыс істейтін доңғалақтың пышағы арқылы ылғалмен қамтамасыз етілген. Қозғағышты толтыратын сұйықтықта пышақтардың әсерінен гидродинамикалық қысым күшейеді, оның жанында ылғал жұмыс істейтін бездің ортасынан шетіне қарай қозғалады және катушкаларға ылғал шығарады. Кейіннен қозғалатын ылғал қысым құбырына өтеді. Осының бәрімен бас пролетарийлерге орталықтан тепкіш сорғы органы корпус ішінде кедергісіз айналатын қалақтарды ұсынады. Жүгірткі 1-суретте бір-бірінен алшақ орналасқан екі тік дискіден (алдыңғы және артқы салыстырмалы сұйықтық ағынынан) тұрады. Дискілер арқылы олардың корпоративті құрылымын біріктіретін пышақтар орнатылады, олар бір бағытта дұрыс бүгіліп, Темірдің айналу ағымына қарсы тұрады (сурет. 9), т. сұйықтық ағыны арқылы. Дискілердің ішкі сферасы мен қалақшалардың сферасы дөңгелектің қалақшалы қазбаларын құрайды, сорғының біраз бөлігі сұйықтықпен алынады. Орталықтан тепкіш сорғылардың кейбір жүйелерінде доңғалақтың басқару құралы орналастырылған. Ол екі дөңгелек дискіден тұрады. Бұл дискілер
оларды дөңгелектің қалағынан шығып тұрған екі қалақша жайбарақат, су ағысына қарсы орналасқан. Бұл құрылғының проблемасы-ылғалды жұмыс безінен геликоид камерасына бағыттау.
Жұмысшы темірді айналдырған кезде, сорғының ішіндегі қызмет бір күн бұрын құйылған ылғал шпатель арқылы қозғалады және центрифугалық массаның әсерінен шпательден кейін доңғалақтың ортасына, оның сыртқы жағына жылжиды және геликоидты камерамен пресс құбыры арқылы жіберіледі. Сондықтан кіреберісте, доңғалақта сору құбырын корпуспен құрастыру орнында сору байланады. Бұл еріткіштің әсерінен ол бассейннен сорғыға сорылады. Айналмалы доңғалақ сорғыш түтікке көтерілген сұйықтықты ұстап алып, оны пресс құбырына тастайды. Демек, бассейннің сору құбырынан кейін судың тұрақты қозғалысы пресс құбырында орнатылады.
4-сyрет- Ортадан тепкiш сорғыны орнатy сұлбасы
Сорғы осi қабылдаyшы резервyардағы (камерадағы) сyдың деңгейiнен жоғары (0-0) (1, а сyрет);
Сорғы осi қабылдаyшы резервyардағы (камерадағы) сyдың деңгейiнен төмен (0-0) (1, б сyрет), яғни сорғыға сy тұрақты түрде құйылып отырады;
Сорғының осі қабылдаушы резервуардағы (камерадағы) (0-0) судың ватерпасынан ары қарай орналасады, қабылдаушы резервуардағы судың әсері көбірек (сурет. 1, в), сондықтан еріткіш әрдайым сорғыға орналастырылады. Бұл 1-суреттен көрінеді, сорғыны су көзіне қосудың ең жақсы тәртібі, бұл B) және B) нұсқалары, т. осының бәрімен сорғының жыртылуы тоқтамайды, сору аймағындағы себептілік сорғының кіреберісіндегі судың қосымша суының арқасында еріткіш тоқтаусыз болады. Зиянды сорттарға а) сорты жатады, мұнда суды сорғыға айдау қажет, ал ол үшін сорғының кіреберісіне әсер етуді ұйымдастырып, сору құбырына қарама-қарсы пистолетті орнату керек. Сонымен қатар, ол әрдайым сору құбырын сумен толтыруы керек, сонымен бірге қарама-қарсы пистон бұл суды сорғыдан шығармай ұстап тұруға мәжбүр болады. Сорғыны іске қосқан кезде оның өзі сору аймағындағы әсерді ұйымдастыруы керек және еріткіш атмосфералық ауа қысымының әсерінен брандспойт арқылы тиісті түрде сығылуы керек. Сорғыны өшірген кезде, қарама-қарсы пистон суды сорғыдан шығармай, сорғы деңгейінде ұстауға мәжбүр болады, керісінше жағдайда алдымен брандспойтты сумен толтыру керек, қарама-қарсы клапанды түзету керек. Көріп отырғанымыздай, сорғыны қосудың мұндай нәтижесіз тәртібі, бірақ көбінесе суды құдықтан, жерасты резервуарынан сорып алу кезінде тек экий рецепті бейімделеді. Қалай болғанда да, технологиялар әрдайым электр станциялары, өндірістік кәсіпорындар мен күнделікті өмірде еркін қолданылады.
Екi қима үшiн Бернyлли теңдеyi (бiздiң жағдайда қабылдаyшы резервyардағы сy деңгейi 0 -- 0 және сорғыға кiрердегi қима (1 сyрет)):
Hг.в. + h п.в. = ра ρg - рн ρg - v2в 2g, (2.4)
Мұндағы hп.в. -- сорyшы құбырдағы шығындар, Па;
ра -- атмосфералық қысым, Па;
рв -- сорғыға кiрердегi абсолюттi қысым, Па;
vв -- сорғыға кiрердегi сy жылдамдығы, мс.
(13) теңдеyдiң сол жақ бөлiгi сорғының сорyының вакyyмметрлiк биiктiгiн сипаттайды және айдалатын сұйықтың сy деңгейi бойынша метрмен өлшенедi.
Сонымен қатар сорғының сорy биiктiгiн Hв келесiдей сипаттаyға болады:
Hв = H г.в. + h п.в. (2.5)
(2.4 2.5) теңдеyлерiн талдай отырып, егер сy сорғыға сyйеyiшпен берiлсе, онд
Егер Hв шамасы керi таңбамен шықса, онда сорғының сүйеyiшпен жұмыс iстеп тұрғанын бiлдiредi.
Егер сорғы (1, в) сyретте келтiрiлген сұлбадай жұмыс iстесе, онда сорyдың вакyyмметрлiк биiктiгi келесi түрге ие болады:
Мұндағы Р0 -- сұйықтың еркiн бетiндегi ортаның абсолюттi қысымы, Па.
Қалақты сорғының дизайнына қатысты сорудың геометриялық кезеңі әртүрлі жолмен есептеледі.
Нг үшін көлденең сорғылар. - айырмашылық қабылдау резервуарындағы судың ватерпасымен және сорғы осінің бағытымен болады.
Нг сорғыларына арналған тік білік. жұмыс істейтін темір пышақтарының кіріс жиегінің ортасынан (көп сатылы сорғыларда бірінші сатыдағы доңғалақ) қабылдау резервуарындағы судың тәуелсіз жазықтығына дейінгі аралық есептеледі.
Орталықтан тепкіш сорғылардың әдеттегі жыртылуы орын алады, кейде сорғының ішкі бөлігінің барлық нүктелеріне әсер етпестен, берілген температурада оқылған судың парашының әсерінен асып түседі.
Егер мұндай келісім орындалмаса, онда булану мен кавитация жүреді, өйткені сорғыдағы ... жалғасы
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
