1. Булану процесі

Булану ( Испарение ) - заттың сұйық немесе қатты агрегаттық күйден газ тәрізді (бу) күйге ( бірінші текті фазалық ауысу ) ауысу процесі.

Cуқойманың су беті ылғалының булану арқылы атмосфераға көтеріліп, одан жауын-шашын түрінде қайта түсуі. Ылғалы мол аймақтардағы жауын-шашын қабаты булану қабатынан артып кетеді, сондықтан атмосферамен ылғал алмасу теңдестігінің оң (болымды), ал ылғал жетіспейтін аймақтардағы бұған керісінше жағдай; ылғал алмасу теңдестігінің теріс (болымсыз) құбылысы деп аталады;
Cудың сұйық немесе қатты күйден газға (буға) айналу процесі, сұйықтықтан қоршаған кеңістікке өткен молекулалар саны мен беттің қайтадан жұтқан молекулалар саны арасындағы айырма. Кері жағдай, яғни бетте қайта жұтылған сұйықтық молекулаларының саны одан бөлінген молекулалар санынан көп болса, онда оны конденсация дейді. Қар мен мүз бетінен булануды немесе қатты фазадан сұйық фазаны айналып газ күйіне өтуді төте булану десе, ал қар бетіндегі сұйық фазаны айналып өтетін конденсацияны - сублимация дейді. Су беті немесе топырақтан булануды физикалық булану, ал өсімдікгер транспирациясын биологиялық булану деп бөледі.

Қатты дененің Булануы сублимация деп аталады. Булану процесі кез келген температурада жүруі мүмкін, бірақ ол температура жоғарылаған сайын тезірек өтеді. Жабық ыдыстағы Булану процесі сұйықтықтың не қатты дененің үстіндегі кеңістік қаныққан буға толғанша тұрақты температурада жүреді. Қаныққан будың қысымы тек температураға ғана тәуелді және ол температура жоғарылаған сайын артып отырады. Егер қаныққан будың қысымы сыртқы қысымға тең не артық болса, онда Булану қайнау процесіне айналады. Қайнаудың ең жоғары температурасы берілген заттың алмағайып температурасы болып есептеледі. Одан жоғары температурада сұйықтық пен будың арасындағы тепе-теңдік күй сақталмайды. Сұйықтық буға айналуы үшін оның құрамындағы молекулалар ілініс күшін жеңуі керек. Осы күшті жеңуге (шығу жұмысы) және түзілген сыртқы будың қысымын жеңуге жұмсалатын жұмыс молекулалардың жылулық қозғалысының кинетикалық энергиясы есебінен атқарылады. Булану салдарынан сұйықтықтың температурасы төмендеп, салқындайды, сондықтан Булану процесі тұрақты температурада жүруі үшін оған үнемі жылу беріп отыру керек. Заттың бірлік массасын тұрақты температурада буға айналдыруға қажетті жылу мөлшері булану жылуы деп аталады. Булану процесі техникада (іштен жанатын қозғалтқышта, салқындатқыш қондырғыларда, т. б. ) кеңінен қолданылады. Булану табиғаттағы ылғал алмасудың негізі болып табылады.

Булану процесінің заттың ішкі энергиясының артуымен, ал конденсация процесінің оның кемуімен қатар жүретінін еске сала кетейік. Демек, булану және конденсация зат пен қоршаған ортаның арасындағы энергия алмасу процесі кезінде өтеді екен. Булану - кебу және қайнау түрінде жүреді.

Сұйықтың газ түріндегі ортамен немесе вакууммен шектесіп жататын еркін (ашық) бетінен пай-да болатын булануды кебу деп атайды.

Температура жоғарлау нәтижесінде қаныққан будың қысымы сұйықтың сыртындағы қысымға жеткенде, сұйықтың ішіндегі бу көпіршіктері тез өсіп, сұйық бетіне шыға бастайды. Бұл процесс сұйық-тың қайнауы деп аталады.

Еріткіш буға айналуы үшін сұйықты қайнату қажет немесе сұйық бетінің булануын іске асыру қажет. Қайнатып буландырушы аппаратта осы екі тәсілдің ең шұғылы қайнатуды көздейді. Алғаш рет қайнатып буландыруды өнеркәісіптік қолдануды қант дайындауда, кейіннен химиялық өнеркәсіпте пайдаланды. Ертінділер қоюланып, шоғырланғанда оның бастапқы құрамындағы судың 90 %-на дейін бу түрінде шығып кетеді.

Мысал ретінде екі дана беті ашық, бу көйлекшелері арқылы бумен қыздырылатын ыдыстарды қарастырайық. Бірінші ыдыста таза су, екінші ыдыста 70 %-дық NH ₄ NO ₃ , судағы селитра ертіндісін қарастырайық. Ыдыстарды қыздырушы будың қысымы 3, 92 10 ⁵ Па (4 кгс/см ² ) болсын делік. Таза су атмосфералық қысымда 100 ⁰ С- та қайнайды. Ал селитра ертіндісі сол қысымда 120 ⁰ С-та қайнайды.

Бірақ осы селитра ертіндісінен пайда болған булардың температурасы, таза су буларының температурасы тәрізді 100 ⁰ С тең. Ертіндіден бөлінген су булары температурасының ертіндінің қайнау температурасымен салыстырғанда төмендеуі физика-химиялық температуралық депрессия деп аталады. Оны арқылы белгілеп, келесі кейіптеме арқылы анықтайды [3] :

мұнда - ертіндінің қайнау температурасы, ⁰ С;

- судан бөлінген булардың температурасы, ⁰ С.

Әртүрлі ертінділер үшін физика-химиялық температуралық депрессияның мәндері әртүрлі. Молекулалық салмағы кіші заттар ертінділері үшін депрессия мәні басым болады. Жеке заттың ертіндісі үшін физика-химиялық температуралық депрессияның мәні заттың концентрациясына тәуелді. Концентрация артқан сайын, депрессия мәні де өсе бастайды.

Ертінді концентрациясы деп құрғақ зат массасының жалпы ертінді массасына қатынасының пайыздық мөлшерін айтады

, (13. 2)

мұнда b - ертіндінің массалық концентрациясы, %;

W - ертіндідегі еріткіштің немесе судың мөлшері, кг;

- ертіндідегі құрғақ немесе еріген заттың мөлшері, кг.

Булану кезінде ертіндідегі құрғақ заттың мөлшері тұрақты сақталады, ал еріткіштің (судың) мөлшері азаяды, сол кезде ертіндінің концентрациясы жоғарылайды.

Физика-химиялық температуралық депрессияның барлығы буландырушы аппараттағы біріншілік және екіншілік булар температураларының пайдалы айырмасын төмендетеді. Мысалы, жоғарыда қарастырған ашық ыдысты қыздырған бу мен онда қайнаған судың буы үшін температуралар айырмасы

⁰ С, (13. 3)

мұнда =143, 6 ⁰ С - температура конденсирующего греющего пара;

⁰ С - екіншілік будың температурасына тең қайнаған судың температурасы.

Бұл жағдай қайнатып буландырушы аппараттың қызатын бетінің үлкеюіне, яғни жылу беру еселеуішінің төмендеуіне әкеп соғады.

Қайнатып буландырушы аппараттың беті буландырғыштың немесе бу түзілгіштің бетінен екі есе үлкен болады.

Қайнатып буландыру процесі үшін тек физика-химиялық температуралық депрессияның бар болуы ерекше емес, сонымен қатар бұл процесте ертіндінің концентрациясы өзгергенде, оның физикалық тұрақтылары да өзгере бастайды. Ертіндінің концентрациясы жоғарылағанда, оның тұтқырлығы, тығыздығы және температуралық депрессиясы артып, жылу сыйымдылығы мен жылу өткізгіштігі кемиді.

Cудың сұйық немесе қатты күйден газға (буға) айналу процесі

Заттардың қатты күйі

Қатты заттардың молекулалары бір-біріне жақын орналасқан, молекулалар арасындағы арақашықтық молекулалардың өлшемімен бірдей. Атомдар бір-бірімен берік байланысқан әрі тығыз орналасқан (15, а-сурет) . Олар бір-бірінен алыстап кете алмайды, тек қана аздап тербеліс жасап қозғала алады. Қатты күйдегі заттардың тығыздығы жоғары болады және көлемі мен пішіні сақталады.

Заттардың сұйық күйі

Заттардың сұйық күйі - қатты және газ тәрізді күйлерінің арасындағы аралық күй. Олардың молекулалары қозғалғыш болады (15, а-сурет) . Сондықтан сұйық заттар пішінін сақтай алмайды, олар ағады және оңай құйылады. Алайда оларды сығу қиын, себебі молекулалар бір-біріне жақындағанда тебіледі. Сұйықтықтар көлемін сақтай алады, бірақ пішінін сақтамайды, қандай ыдыста болса, сол ыдыстың пішініне ие болады. Егер біз 1 л сүтті немесе суды құмырадан стақанға құйсақ, стақандағы сұйық 1 л болады, алайда ол енді басқа пішінге - стақанның пішініне ие болады.

Заттардың газ тәрізді күйі

Газ молекулаларының арақашықтығы олардың өз өлшемдерінен әлдеқайда үлкен болады, олар бір-біріне тартылмайды және еркін қозғалады (15, б-сурет) . Сондықтан газдар кеңістікті түгел толтырады, пішіні болмайды және оңай сығылады. Газдың молекулалары өте жоғары жылдамдықпен қозғалады. Иіссумен жасалған диффузияны бақылау құбылысы осыны дәлелдейді. Газ молекулаларының жылдамдығы газ табиғатына ғана емес, сондай-ақ температураға да тәуелді. Температураны арттырғанда молекулалар жылдамдығы да жоғарылайды.

Заттардың агрегаттық күйлерінің өзгеруі

Затты бір күйден екінші бір күйге қалай ауыстыруға болады? Мұндай өзгерістерді жүргізу үшін белгілі бір жағдайлар жасау керек. Мысалы, мұз еру үшін оны алдымен балқу температурасына дейін (0°С) қыздыру қажет. Тоңазытқыштан алған мұздың бірден еріп кетпейтінін байқағанбыз, бұл - оның бастапқы температурасы 0°С-тан төмен болған деген сөз. Яғни, біз оны алдымен көрсетілген температураға дейін қыздырамыз. Буға тезірек айналдыру үшін суды қайнату қажет. Су 100°С-та қайнайды

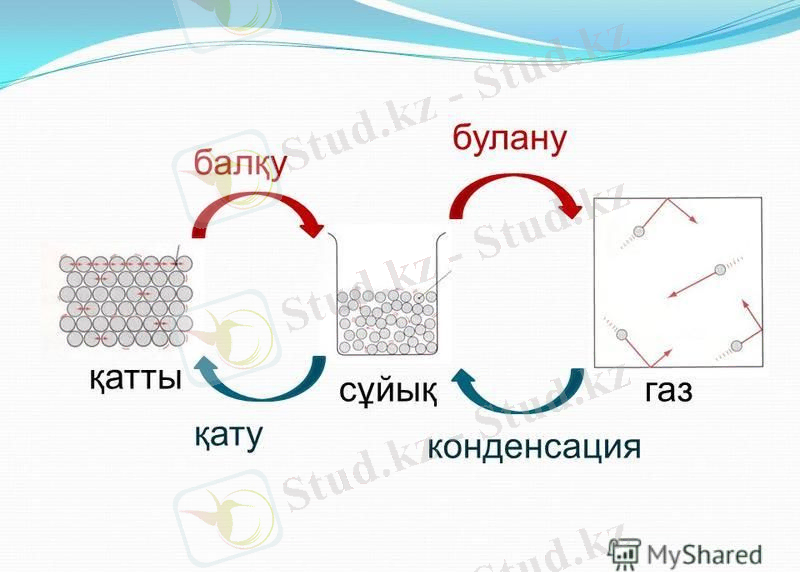

$C:\Users\Lazzat\Desktop\zattardin-kuige-otu-procceci-768x458.jpg$

1. 2 Буланғыштық

Буланғыштық ( Испаряемость ) - белгілі бір метеорологиялық жағдайда жеткілікті ылғалданған, төселген беттен мүмкін болатын ең көп булану ( буландыру бетіне су беру жылдамдығы қанша үлкен болса да ) шамасы. Әдетте, Буланғыштық шамасы ретінде су бетінен булану мөлшерін немесе тұрақты толық ылғалданған топырақ бетінен булану шамасын алады. Суқойма бетінен буланған су қабатының қалыңдығымен (мм) өлшенеді. Топырақ пен өсімдік бетінен ( әсіресе шөлдерде ) буланудан айтарлықтай дәрежеде ерекшеленуі мүмкін.

Буланғыштық - жердің бетінен және су айдынынан белгілі бір ауа райы жағдайында судың барынша булану мөлшерін сипаттайтын шартты өлшем. Буланғыштық мм-мен өлшенеді. Судың бетіндегі Буланғыштық әрқашан нақты буланған су мөлшеріне тең. Құрлықта топырақ суға толық қаныққанда ғана нақты буланған су мөлшеріне тең болады. Буланғыштық өлшемі және оның жанама сипаттамалары жер бетіндегі ылғалдық мөлшерін анықтайтын көрсеткіштердің бәріне кіреді.

1. 3 Булануды есептеу және оның өлшегіштері

Булануды есептеу ( Расчет испарения ) - жер бетінің ылғалдық булануы жөнінде нақты деректер болмаған кезде булану мөлшерін есептеулер арқылы анықтау тәсілі.

Булану өлшегіштері - су бетінен булануды өлшеу үшін қолданылатын аспаптардың толық жинағы. Мұндай толық жинаққа буландырғыш ГГИ-3000 , жер бетіндік көлемдік бюретка, өлшегіш түтік кіреді.

2. Конденсация туралы жалпы ұғым

Конденсация (газдың сұйыққа айналуы; лат. condensatio - тығыздалу, қоюлану) - заттың газ қалпынан сұйыққа айналуы немесе қатаюы. Конденсация белгілі бір шектеулі температурадан төмен жағдайда ғана болуы мүмкін. Мысалы, будың суға айналуы ылғалдылық молайып, температура төмендегенде, буға қаныққан ауаның қозғалысы температурасы жоғары жақтан төменге карай ығысуынан болады.

Конденсация тұман және бұлт қалыптасуы түрінде білінеді. Конденсация температураның төмендеуінен немесе қысымының өзгеруінен болады. Булануға қарама-қарсы процесс.

$C:\Users\Lazzat\Desktop\slide_7.jpg$

2. 1. Булану аппараттары

Химия және сыбайлас өнеркәсіп өндірістерінде ерітінділерді концентраттау (қоюландыру) үшін буландыру аппараттарын, сондай-ақ концентраттаудың қажетті дәрежесіне орай бірнеше буландыру аппараттарынан тұратын буландыру қондырғыларын қолданады. Осы мақсатта қолданылатын буландыру аппараттар қыздыру камерасынан және сепоратордан тұрады. Қыздыру камерасы бастапқы ерітіндіні қайнатуға арналса, сепоратор-буландырылған ерітіндіден бөлінген екіншілік буды бөліп алып жинауға арналған. Өнеркәсіпте қолданылатын буландыру аппараттары келесі белгілері бойынша топтастырылады: аппарат өсінің кеңістікте орналасуына қарай тік, горизонтал және сирек қиғаш; қыздырылу түріне қарай-бумен, газбен және жоғарытемпературалы жылутасмалдағышпен(май, даутерлі және т. б. ) және электрлі қыздырумен; жылуды беру тәсіліне қарай қабырға арқылы (құбырлы, ирекқұбырлы, жейдешелі) және тікелей араластырылатын (батырылмалы оттықпен) ; циркуляциялану принципіне қарай - табиғи және жасанды (мәжбүрлі) циркуляцияланудағы; циркуляциялану еселігіне қарай-бірреттік және бірнешереттік.

Кез келген буландыру аппараты екі бөліктен - ысыту камерасы және сепаратордан құрылады. Ысыту камерасыңда (қайнатқышта) қоюландырылатың ерітінді кайнатылады. Сепараторда екіншілік бу жиналады және ол ерітіндіден ажыратылады. Химия өнеркәсібінде бумен ысытылатын тік үздіксіз әрекетті аппараттар өте жиі кездеседі.
Өте тұтқыр және кристалданғыш ерітінділер үшін булы жейдесі бар мерзімді әрекетті аппараттар қолданады.

$C:\Users\Lazzat\Desktop\128446_html_57ac3f89.png$

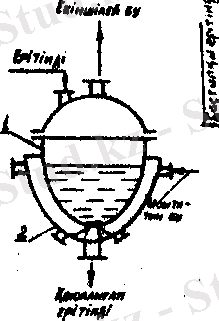

Суретте жейделі буландыру аппараттары: 1-аппарат, 2-жейде

Аз концентрациялы ертінді аппаратта (1) жейдеге (2) берілетін будың жылуы арқылы қайнайды да еркін циркуляция пайда болады. Қажетті концентрацияға дейін буландырылған ерітінді аппараттан босатылады да, сосын жаңа аз концентрациялы ерітіндімен толтырылады. Мұндай аппараттардың жылу беті аз болады.

Құбырлы буландыру аппараттары. Өнеркәсіптік технологияларда біршамакең таралғаны өстес немесе тыс шығарылған қыздыру камералы тік құбырлы буландыру аппараттары. Тыс шығарылған қайнатышты аппараттарды көбіктелуші ерітіндіні ерітінділер үшін қолданған жөн, өйткені құбырда тым қызған сұйық сепораторлық кеңістікке ауыса отырып негізінен өздігінен булана бастайды. Бұл кезде сұйық байыпты буланады, және де сапоратордың жеткілікті өлшемінде сұйық пен көпіршіктер бумен әкетілмейді. ГОСТ 11987-73 аппараттың қыздыру камерасының, сепораторының, құбырларының және жылуалмасу беті шамасының өлшемдік қатарын орнатады. Циркуляциялық құбыр мен қыздыру камерасы қималарының аудандарының қатынастарын 0, 3-0, 6 аралығында қабылдау ұсынылған. Жылдамдығын бәсеңдету, құбырлардың жергілікті қызып кетуін болдырмау үшін және оларды коррозиядан қорғау үшін буды құбыраралық кеңістікке берген жөн. Тұтқыштар мен циклондарда көпіршіктер будан будың қозғалу жылдамдығы мен бағытының күрт өзгеруінің нәтижесінде ажырайды.

2. 2 Буландыру аппараттарының құрылымдары

$C:\Users\Lazzat\Desktop\корпус.PNG$

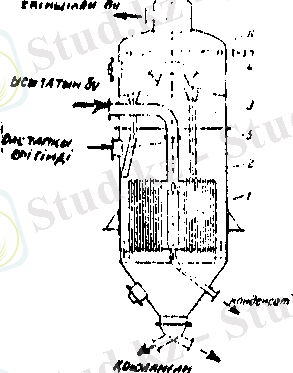

Суретте: бір корпусты буландырғыш аппараты

(орталық циркуляция құбыры бар буландыру аппараты)

1-ысыту камерасы;

2-сепаратор;

3-қайнату құбырлары;

4-циркуляциялық құбырлар;

$C:\Users\Lazzat\Desktop\-.PNG$

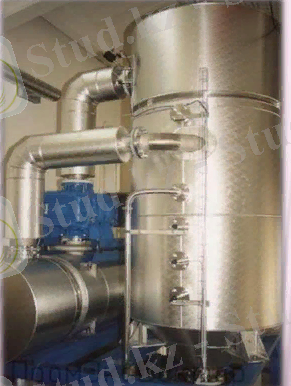

Суретте өндірістегі бір корпусты буландыру аппараты көрсетілген.

Көп корпусты буландыру аппараттары

$C:\Users\Lazzat\Desktop\3.PNG$

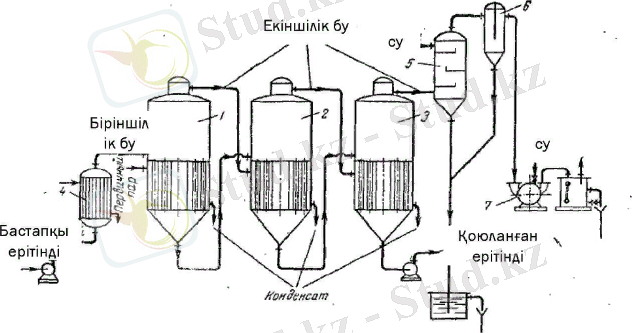

Тура бағыттағы көп корпусты вакуумды буландыру қондырғы:

1-3 - қондырғы корпустары;

4 - бастапқы ерітіндіні ысытқыш;

5 - барометрлі конденсатор;

6 - қақпан;

7 - вакуум-насос

$C:\Users\Lazzat\Desktop\Снимок.PNG$

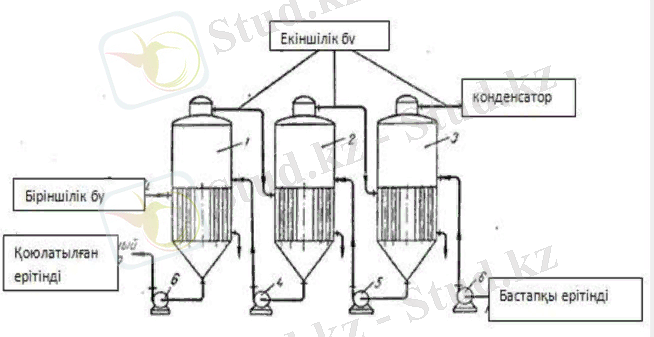

Суретте: қарама-қарсы ағындағы көп корпусты аппараттар

$C:\Users\Lazzat\Desktop\2.PNG$

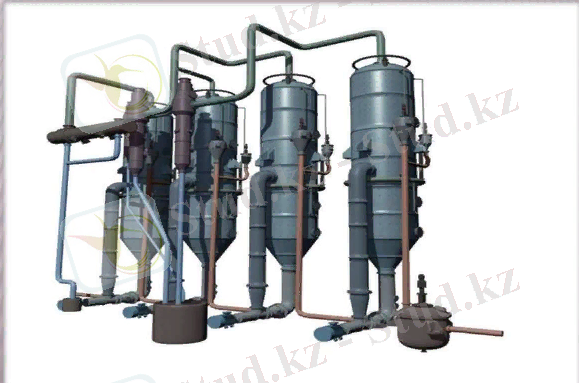

Суретте: өндірістегі көп корпусты қондырғылар

Буландыру аппараттары төмендегі талаптарды қанағаттандыруы қажет:

-жоғары өнімділікті;

-құрылымының қарапайымдылығын;

-пайдалану оңайлығын;

-жылу алмасу бетін тазалау оңайлығын;

-аппараттың мүмкін болғанша аз көлеміндегі жылу беру процесінің жоғары қарқындылығы;

2. 3. Булану аппараттарының түрлері

$C:\Users\Lazzat\Desktop\5.PNG$

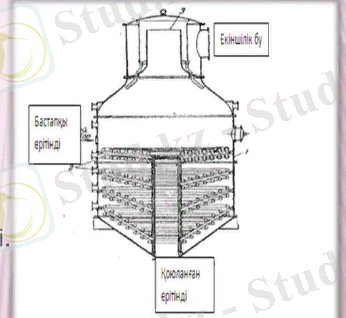

Суретте: ирек құбырлы буландыру аппараттары

1-корпус (тұрқы) ;

2-булы ирек құбырлар;

3-тамшыұстағыш;

Еркін циркуляциялы буландыру аппараттар

Еркін циркуляциялы буландыру аппараттары құрылымы жағынан қарапайым болғанымен жылу коэффицентінің төмендігі және аз өнімділігіне байланысты өндірісте сирек кездеседі.

Табиғи циркуляциялы буландыру аппараттары

Табиғи циркуляция ысытылмайтың циркуляциялық құбыр (1) (9. 9-сурет) және ысытылатың (қайнатқыш) (2) құрылатың жабық жүйеде пайда болады. Егер сұйық құбырда (2) қайнау темперкатура дейін ысытылса, онда сұйықтын бір бөлігінің булануы нәтижесінде бұл құбырда бумен сұйық қоспа пайда болады. Бұл қоспаның тығыздығы сұйық тығыздығынан аз. Сонымен, ысытылмайтың құбырдағы (1) сұйық бағанасының салмағы ысытылатың құбырға (2) қараганда көп болады, және соның салдарынан қалнаған сұйықта мынандай қозғалыс пайда болады: қайнайтың құбыр (2) - бу кеністігі - ысытылмайтың құбыр (1) - қайнайтын құбыр (2) және т. с. с.

Циркуляция кезінде қайнаған сұйықтың жылуберу коэффициенті көбейеді және кұбыр бетіне қақ көп тұрмайды. Жеткілікті циркуляция болу үшін ысытатын бу температура мен ертіндінің қайнау температурасының арасындағы айырма 7÷10°С-тан кем болмауы керек.

Төмендегі қарастырылатың аппараттардың жұмыс істеуі осы табиғи циркуляцияға негізделген:

а) Орталық циркуляциялық құбырлы буландыру аппараты. Бұл аппараттың құрылымы және жұмыс істеуі жоғарыда келтірілген (9. 1-сурет) . Өндірісте шығарылатын аппараттардың бет 63, 100, 150, 250, 350 м ² , құбырлар диаметрі 25÷50 мм, ұзындығы 2÷3 м, циркуляциялық құбырдың диаметрі 200÷600 мм болады.

Аппараттың кемшілгі: орталық циркуляциялық кұбыр ысытылатың болғандықтан сұйық ерітіндімен булы-сұйық қоспасының тығыздықтарының айырмасы азаяды; кайнатқыш кұбырлар корпусқа берік орналасқандықтан, үлкен температуралар айырмасында олардың ұзаруына мүмкіндік жоқ; ысытатын камераны ауыстыру қиын.

Артықшылығы: ықшамды жане пайдалану онай.

ә) Ысытатың камерасы аспалы буландыру аппараты (9. 10-сурет) . Корпус (2) ішіне ысытатың камера (1) еркін аспалы күйде орнатылады. Ысытатың бу камераның құбырлар арасындағы кеністікке құбыр (3) арқылы беріліп конденсат құбырмен (7) шығарылады. Екіншілік бу сепаратордан тамшы ұстағыш (4) арқылы шығады. Тамшы ұстағышта ұсталған ерітінді тамшылары құбырлар (5) арқылы ағып түседі. Ерітінді корпус (2) және ысытатың камера (1) арасындағы сақиналы кеністікте төмен қарай ағып, құбырлар ішінең бумен сұйық қоспа табиғи циркуляция арқылы жоғары көтеріледі. Көп тесікті құбыр (6) арқылы мерзімді уақытта аппаратты тазалау үшін су беріледі.

Артықшылығы: бұл аппаратағы циркуляциялық сақиналы каналдын көлденең камерасының тыс болуына байланысты ертіндінің циркуляциясына қолайлы жағдай жасалынады, яғни циркуляция жылдамдығы үлкен.

Кемшілігі: құрылымының күрделелігі.

б) Циркуляциялық құбыры сыртқа шығарылған буландыру аппараты (9. 11-сурет) .

Циркуляциялық құбыры (2) аппараттың ысытатың камерасынаң тыс орналасады, яғни оған ешқандай жылу берілмейді. Осының нәтіжесінде табиғи циркуляцияның жылдамдығы көп болады және ысытатың камераның диаметрі аз болады. Бұл аппаратта ортадан тепкіш ұстағыш (3) сепаратордан (4) тыс орналасқан.

Бұл аппараттардың құрылымдары күрделі болғанымен, оларда жылу өту процесі қарқынды өтеді және жылу алмасу бетінің бірлігіндегі (1 м ² ) металл шығыны жоғарыда қарастырылған аппараттарға қарағанда аз болады.

https://dereksiz.org/azastan-respublikasini-filim-jene-bilim-ministirligi-v5/128446_html_1a6945fd.png

https://dereksiz.org/azastan-respublikasini-filim-jene-bilim-ministirligi-v5/128446_html_5a42b526.png

9. 10-сурет. Ысытатың камерасы аспалы буландыру аппараты:

1 - ысытатың камера; 2 - корпус; 3 - бу құбыры; 4 - тамшы ұстағыш; 5 -тамшы ағатың құбырлар; 6 -аппаратты жуу үшін көп тесікті құбыр; 7 - конденсат шығарылатың құбыр.

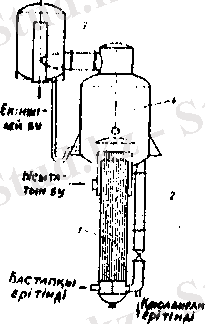

: 9. 11-сурет. Циркуляциялы құбыры сыртқа шығарылған буландыру аппараты: 1 - ысытатың камера; 2 -циркуляциялы құбыр; 3 - тамшы ұстағыш; 4 - сепаратор.

в) Ысытатың камерасы сыртқа шығарылған буландыру аппараты (9. 12-сурет) . Аппарат бірімен бірі келте құбыр (5) және циркуляциялық құбыр (3) арқылы жалғасқан ысытатын камера (1) және сепаратордан (2) құралған. Циркуляциялы құбыр (3) арқылы қоюландырылған ерітіндінің көп бөлігі ысытатын камераның төменгі жағына қайтарылып беріледі де, құбырмен (5) берілетің бастапқы ертіндімен араласады.

... жалғасы
