Дәріс Ағаш тиеу
№ 6 Дәріс Ағаш тиеу
Мазмұны:
1 ағашты тиеу түрлері мен әдістері.
2 Ағаш тиеуге арналған машиналар мен механизмдер.
3 Тиеу пункттері және жоғарғы қоймалар.
4. Шыбықтарды жақ сүйекті ағаш тиегіштермен тиеу
5. Сүректі өздігінен тиелетін автопоездармен тиеу процесі
Ағаш тиеудің түрлері мен тәсілдері
Кеспеағашта ағаштар, шыбықтар, ағаштардың бөліктері, сортименттер, жоңқалар жиналуы мүмкін, бұл ағаш тасымалдауға тиелетін сүректің түрін алдын ала айқындайды.рис:Щепа
Сүректі ағаш тасымалдау көлігіне тиеу сүйрегеннен кейін бірден немесе тиеу пункттерінде (жоғарғы қоймаларда) немесе уақытша орман жолдарының бойында құрылған қорлардан (қатарлардан) жүргізілуі мүмкін.
Қазіргі уақытта жылжымалы құрам (ағаш тасушы көлік) бірлігінің жүк көтергіштігі көлемі бойынша тең шағын көлемді бумалармен және ірі бумалармен жеке-жеке жүргізілуі мүмкін дрейфті механикаландырылған тиеу ғана қолданылады.
Сүректі даналап тиеу өнімділігі төмен және салыстырмалы түрде сирек, әдетте, жүк көтергіштігі аз механизмдермен шыбықтарды тиеу кезінде қолданылады.
Ағашты ағаш тасымалдау көлігіне көлемі жағынан шағын бумалармен тиеу басым.
Ағашты үлкен пакеттермен тиеу өте тиімді, бірақ ол сирек қолданылады, өйткені бұл үшін ағаш кесу жағдайлары үшін топыраққа аз қысым жасайтын қуатты мобильді Тиеу машиналары қажет. Бұрын мұндай тиеу трельдеу тракторынан жетегі бар стационарлық арқанды-блокты қондырғылармен орындалатын.
Тиеу құралының түрін таңдау кезінде келесі негізгі факторларды ескеру қажет:
- табиғи (қамшының орташа көлемі, топырақ-топырақ жағдайлары және жер бедері);
- ұйымдастырушылық (тиеудің тәуліктік көлемі, тиелетін сүректің түрі және тиеу пункттерінің (жоғарғы қоймалардың) аумақтық орналасуы);
- техникалық-экономикалық (алдыңғы операциялардағы машиналардың түрі мен өндірістік қуаты (құлату, сүйреу және т.б.), ағаш тасымалдау көлігінің түрі).
Сүректі тиеуге арналған машиналар мен механизмдер
Тиеу машиналары мен тетіктері, осындай машиналарға қойылатын жалпы талаптардан басқа, ерекше талаптарға да сәйкес келуі тиіс:
- тиеу құралының жүк көтергіш күші жекелеген ірі шыбықтардың немесе сортименттердің салмағынан кем болмауға тиіс. Беларуссияда екпелердің шамамен 95 % - ы салмағы 1 тоннаға дейінгі ағаштарды құрайды;
- ағаш тиегіштің жүк көтергіш күші ағаш таситын көліктің жүк көтергіштігіне тең немесе еселі болуы тиіс;
- тиеу құралы ірі габаритті орман жүктерімен жұмыс істеуге бейімделген болуы тиіс;
- тиеу құралы қол еңбегін қолданбай алаңдардан да, қатарлардан да қораб қалыптастыруды қамтамасыз етуі тиіс;
- тиегіш құралдың өнімділігі жоғары, пайдалануда маневрлік және қауіпсіз болуы, жұмыс жағдайына келтіруге көп еңбек шығындарын талап етпеуі және тиеуді орындау кезінде ағаш тасымалдау көлігін зақымданудан сақтауы тиіс.
Қазіргі уақытта ағаш таситын көліктерге ағаш тиеуде негізінен өздігінен жүретін тракторлы жақ ағаш тиегіштер мен ағаш таситын автомобильдерге Орнатылатын жебелі гидрокр-манипуляторлар қолданылады. Олар негізінен жоғарыда көрсетілген талаптарды қанағаттандырады.
Аспалы тиеу жабдығының жұмыс принципі бойынша жақ сүйекті ағаш тиегіштер үш түрге бөлінеді: фронтальды, айналмалы және аударылмалы.

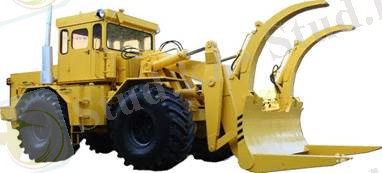

Алдыңғы типтегі ағаш тиегіш тек жүкті көтеріп, түсіре алады (11.1-сурет). Ағашты ағаш тасымалдау көлігіне тиеу үшін ол әр уақытта жүкпен бірге алаңға шығуы керек.
11.1-сурет-фронтальды типтегі жақ сүйекті ағаш тиегішКТ-5701-ЕСА ПФ-1 ЧЗ
Қайта тиеу жұмыста қолайсыздықтар туғызады, ағаш тиегіштің тұрақтылығын нашарлатады және тиеу алаңының бұзылуына әкеледі. Кеспеағаштағы мұндай ағаш тиегіштер негізінен сортименттерді тиеу үшін қолданылады.
Айналмалы типтегі ағаш тиегіште жүкпен ұстап алу тек көтеріліп қана қоймайды., сонымен қатар көлденең жазықтықта негізгі тракторға қатысты бұрылыңыз. Осындай ағаш тиегішпен шыбықтарды немесе ағаштарды тиеу (қорабын көлденең жазықтықта бұра отырып) олардың үлкен ұзындығына байланысты ыңғайсыз.

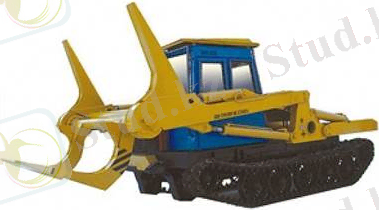

Орама типті ағаш тиегіш қозғалмайтын базалық трактор кезінде тік жазықтықта жүкпен қармауды бұруды қамтамасыз етеді. Осының арқасында ағаш тиегіштің жұмыс істеу схемасы айтарлықтай жеңілдетіледі, бұл тиеу немесе қатарлау циклын қысқартуға мүмкіндік береді. Ол кеспеағаштағы жұмыс шарттарын қанағаттандырады және кеңінен қолданылады. Негізгі машинадан (11.2-сурет) және ағаш бумасын алуды, оны трактордың қарама-қарсы жағына көшіруді және ағаш таситын көлікке төсеуді қамтамасыз ететін аспалы технологиялық жабдықтан тұрады.
11.2-сурет-лт-188 лақтырғыш түріндегі жақ сүйекті ағаш тиегіш
Ағаш тиегіштің жұмыс органдарын басқаруды оператор кабинадан жүргізеді.
Ағашты жүк көлігіне тиеу үшін LT-188, LT-240, CT-5701-ZST PF-1 CHZ, K732M-PLK-3, K752MA-PLK-5 және т.б. жақ сүйектерін тиегіштер қолданылады.

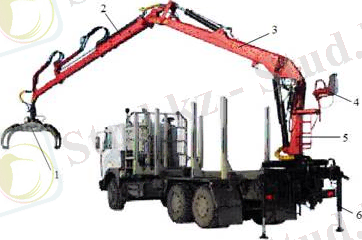

Ағаш таситын автомобильдерде қолданылатын гидравликалық жебелі ағаш тиеу манипуляторы (11.3-сурет) 5 тірек-бұрылмалы бағанадан, 3-жебеден, 2-тұтқадан, 1-жақ сүйекті қармауыштан, 6-тірек тіректерінен және гидрожүйеден тұрады. Басқармасы осуществляется оператором с рабочего места 4.
11.3-сурет-гидравликалық жебелі ағаш тиеу
LV-203a манипуляторы
Тиеу пункті немесе жоғарғы қойма-бұл орман жолының жанында орналасқан және жұмыстарды орындау үшін тиісті түрде жабдықталған белгілі бір мөлшердегі алаң.
Жоғарғы қойма тиеу пунктінен ерекшеленеді, онда жас шыбықтарды қырқу, сұрыптау, сортименттерді қатарлап жинау және оларды ағаш тасымалдау көлігіне тиеу жүргізілуі мүмкін, бұл кеспеағаш жұмыстарының технологиялық процесіне байланысты болады.
Сүректі автомобиль жолымен тасып әкету кезінде тиеу пункті, егер ағаш тасып тасу үйіндіден тыс жүргізілсе, мөлдектің басында және сүрек тасып тасу шыңнан тыс жүргізілсе, мөлдектің соңында қашалады.
Тиеу пунктінің (жоғарғы қойма) астына тегіс, құрғақ алаң, көлденең немесе ағаш таситын доға жағына қарай аздап еңіс таңдалады. Алаңның көлемі оған жабдықтарды, сүрек қатарларын және тұрмыстық үй-жайларды орналастыру үшін жеткілікті болуы тиіс.
Мысалы, сортименттерді сүйреу кезінде көлемі 20x20 м тиеу пункті жеткілікті, шыбықтарды сүйреу кезінде көлемі 30x40 м алаң қажет, ал ағаштарды сүйреу және оларды бұтақтардан бұтақ кесетін машиналармен тазарту кезінде - 60x40 м, ал ағаштарды екі сұрыптық топқа сұрыптай отырып сүйреу және тауарлық ағаштарды бұтақтардан бұтақ кесетін машиналармен тазарту кезінде - 80x40 м.

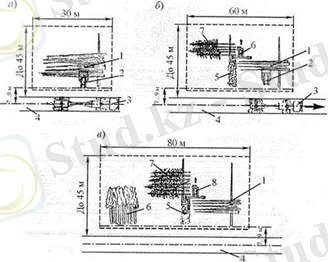

Ағаштарды және шыбықтарды сүйреу кезінде тиеу пункттері мен жоғарғы қоймалардың технологиялық сызбалары 11.4-суретте көрсетілген.
а-шыбықтарды сүйреу кезінде; б-ағаштарды сүйреу кезінде; в-ірілігі бойынша сұрыпталған ағаштарды сүйреу кезінде; 1-шыбықтар; 2-жақ орман тиегіш; 3-ағаш тасушы автопоезд; 4-орман жолы,
5-бұтақтар мен бұтақтар; 6-жұқа ағаштар, 7-тауарлық ағаштар;
8-түйінді кескіш машина
11.4-сурет-тиеу пункттері мен жоғарғы қоймалардың схемалары ағаш таситын көлікке шыбықтарды тиеу кезінде жақ сүйекті ағаш тиегіштермен
Ағаш тасушы көлікке шыбықтар мен сортименттерді өздігінен таситын ағаш тасушы автопоездармен тиеу кезінде тиеу пункттері мен жоғарғы қоймалардың технологиялық схемалары жоспарлау мен өлшемдер бойынша жоғарыда қарастырылғандардан біршама ерекшеленеді (11.5-сурет).

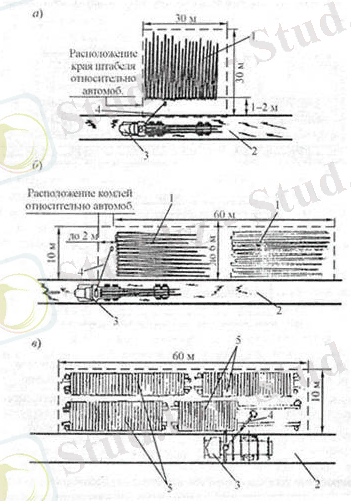

Тиеу пунктінің немесе жоғарғы қойманың ауданы кеспеағаш жұмыстарының қабылданған технологиясына байланысты.
Қойманың жүк айналымы-бұл белгілі бір кезең ішінде (ауысым, күн) қоймадан (тиеу пунктінен) жөнелтілетін ағаш мөлшері. Тиеу пунктінің (жоғарғы қойманың) жалпы жүк айналымы кеспеағаштағы сүректің немесе осы тиеу пунктіне (жоғарғы қоймаға) тартылатын оның бір бөлігінің өтімді қорына тең болады.
а, б-шыбықтарды тиеу; в-сортименттерді тиеу; 1-шыбықтарды ... жалғасы
Мазмұны:
1 ағашты тиеу түрлері мен әдістері.
2 Ағаш тиеуге арналған машиналар мен механизмдер.
3 Тиеу пункттері және жоғарғы қоймалар.
4. Шыбықтарды жақ сүйекті ағаш тиегіштермен тиеу
5. Сүректі өздігінен тиелетін автопоездармен тиеу процесі
Ағаш тиеудің түрлері мен тәсілдері
Кеспеағашта ағаштар, шыбықтар, ағаштардың бөліктері, сортименттер, жоңқалар жиналуы мүмкін, бұл ағаш тасымалдауға тиелетін сүректің түрін алдын ала айқындайды.рис:Щепа
Сүректі ағаш тасымалдау көлігіне тиеу сүйрегеннен кейін бірден немесе тиеу пункттерінде (жоғарғы қоймаларда) немесе уақытша орман жолдарының бойында құрылған қорлардан (қатарлардан) жүргізілуі мүмкін.
Қазіргі уақытта жылжымалы құрам (ағаш тасушы көлік) бірлігінің жүк көтергіштігі көлемі бойынша тең шағын көлемді бумалармен және ірі бумалармен жеке-жеке жүргізілуі мүмкін дрейфті механикаландырылған тиеу ғана қолданылады.
Сүректі даналап тиеу өнімділігі төмен және салыстырмалы түрде сирек, әдетте, жүк көтергіштігі аз механизмдермен шыбықтарды тиеу кезінде қолданылады.
Ағашты ағаш тасымалдау көлігіне көлемі жағынан шағын бумалармен тиеу басым.
Ағашты үлкен пакеттермен тиеу өте тиімді, бірақ ол сирек қолданылады, өйткені бұл үшін ағаш кесу жағдайлары үшін топыраққа аз қысым жасайтын қуатты мобильді Тиеу машиналары қажет. Бұрын мұндай тиеу трельдеу тракторынан жетегі бар стационарлық арқанды-блокты қондырғылармен орындалатын.
Тиеу құралының түрін таңдау кезінде келесі негізгі факторларды ескеру қажет:
- табиғи (қамшының орташа көлемі, топырақ-топырақ жағдайлары және жер бедері);
- ұйымдастырушылық (тиеудің тәуліктік көлемі, тиелетін сүректің түрі және тиеу пункттерінің (жоғарғы қоймалардың) аумақтық орналасуы);
- техникалық-экономикалық (алдыңғы операциялардағы машиналардың түрі мен өндірістік қуаты (құлату, сүйреу және т.б.), ағаш тасымалдау көлігінің түрі).
Сүректі тиеуге арналған машиналар мен механизмдер
Тиеу машиналары мен тетіктері, осындай машиналарға қойылатын жалпы талаптардан басқа, ерекше талаптарға да сәйкес келуі тиіс:
- тиеу құралының жүк көтергіш күші жекелеген ірі шыбықтардың немесе сортименттердің салмағынан кем болмауға тиіс. Беларуссияда екпелердің шамамен 95 % - ы салмағы 1 тоннаға дейінгі ағаштарды құрайды;
- ағаш тиегіштің жүк көтергіш күші ағаш таситын көліктің жүк көтергіштігіне тең немесе еселі болуы тиіс;
- тиеу құралы ірі габаритті орман жүктерімен жұмыс істеуге бейімделген болуы тиіс;
- тиеу құралы қол еңбегін қолданбай алаңдардан да, қатарлардан да қораб қалыптастыруды қамтамасыз етуі тиіс;
- тиегіш құралдың өнімділігі жоғары, пайдалануда маневрлік және қауіпсіз болуы, жұмыс жағдайына келтіруге көп еңбек шығындарын талап етпеуі және тиеуді орындау кезінде ағаш тасымалдау көлігін зақымданудан сақтауы тиіс.
Қазіргі уақытта ағаш таситын көліктерге ағаш тиеуде негізінен өздігінен жүретін тракторлы жақ ағаш тиегіштер мен ағаш таситын автомобильдерге Орнатылатын жебелі гидрокр-манипуляторлар қолданылады. Олар негізінен жоғарыда көрсетілген талаптарды қанағаттандырады.
Аспалы тиеу жабдығының жұмыс принципі бойынша жақ сүйекті ағаш тиегіштер үш түрге бөлінеді: фронтальды, айналмалы және аударылмалы.
Алдыңғы типтегі ағаш тиегіш тек жүкті көтеріп, түсіре алады (11.1-сурет). Ағашты ағаш тасымалдау көлігіне тиеу үшін ол әр уақытта жүкпен бірге алаңға шығуы керек.
11.1-сурет-фронтальды типтегі жақ сүйекті ағаш тиегішКТ-5701-ЕСА ПФ-1 ЧЗ
Қайта тиеу жұмыста қолайсыздықтар туғызады, ағаш тиегіштің тұрақтылығын нашарлатады және тиеу алаңының бұзылуына әкеледі. Кеспеағаштағы мұндай ағаш тиегіштер негізінен сортименттерді тиеу үшін қолданылады.
Айналмалы типтегі ағаш тиегіште жүкпен ұстап алу тек көтеріліп қана қоймайды., сонымен қатар көлденең жазықтықта негізгі тракторға қатысты бұрылыңыз. Осындай ағаш тиегішпен шыбықтарды немесе ағаштарды тиеу (қорабын көлденең жазықтықта бұра отырып) олардың үлкен ұзындығына байланысты ыңғайсыз.
Орама типті ағаш тиегіш қозғалмайтын базалық трактор кезінде тік жазықтықта жүкпен қармауды бұруды қамтамасыз етеді. Осының арқасында ағаш тиегіштің жұмыс істеу схемасы айтарлықтай жеңілдетіледі, бұл тиеу немесе қатарлау циклын қысқартуға мүмкіндік береді. Ол кеспеағаштағы жұмыс шарттарын қанағаттандырады және кеңінен қолданылады. Негізгі машинадан (11.2-сурет) және ағаш бумасын алуды, оны трактордың қарама-қарсы жағына көшіруді және ағаш таситын көлікке төсеуді қамтамасыз ететін аспалы технологиялық жабдықтан тұрады.
11.2-сурет-лт-188 лақтырғыш түріндегі жақ сүйекті ағаш тиегіш
Ағаш тиегіштің жұмыс органдарын басқаруды оператор кабинадан жүргізеді.
Ағашты жүк көлігіне тиеу үшін LT-188, LT-240, CT-5701-ZST PF-1 CHZ, K732M-PLK-3, K752MA-PLK-5 және т.б. жақ сүйектерін тиегіштер қолданылады.
Ағаш таситын автомобильдерде қолданылатын гидравликалық жебелі ағаш тиеу манипуляторы (11.3-сурет) 5 тірек-бұрылмалы бағанадан, 3-жебеден, 2-тұтқадан, 1-жақ сүйекті қармауыштан, 6-тірек тіректерінен және гидрожүйеден тұрады. Басқармасы осуществляется оператором с рабочего места 4.
11.3-сурет-гидравликалық жебелі ағаш тиеу
LV-203a манипуляторы
Тиеу пункті немесе жоғарғы қойма-бұл орман жолының жанында орналасқан және жұмыстарды орындау үшін тиісті түрде жабдықталған белгілі бір мөлшердегі алаң.
Жоғарғы қойма тиеу пунктінен ерекшеленеді, онда жас шыбықтарды қырқу, сұрыптау, сортименттерді қатарлап жинау және оларды ағаш тасымалдау көлігіне тиеу жүргізілуі мүмкін, бұл кеспеағаш жұмыстарының технологиялық процесіне байланысты болады.
Сүректі автомобиль жолымен тасып әкету кезінде тиеу пункті, егер ағаш тасып тасу үйіндіден тыс жүргізілсе, мөлдектің басында және сүрек тасып тасу шыңнан тыс жүргізілсе, мөлдектің соңында қашалады.
Тиеу пунктінің (жоғарғы қойма) астына тегіс, құрғақ алаң, көлденең немесе ағаш таситын доға жағына қарай аздап еңіс таңдалады. Алаңның көлемі оған жабдықтарды, сүрек қатарларын және тұрмыстық үй-жайларды орналастыру үшін жеткілікті болуы тиіс.
Мысалы, сортименттерді сүйреу кезінде көлемі 20x20 м тиеу пункті жеткілікті, шыбықтарды сүйреу кезінде көлемі 30x40 м алаң қажет, ал ағаштарды сүйреу және оларды бұтақтардан бұтақ кесетін машиналармен тазарту кезінде - 60x40 м, ал ағаштарды екі сұрыптық топқа сұрыптай отырып сүйреу және тауарлық ағаштарды бұтақтардан бұтақ кесетін машиналармен тазарту кезінде - 80x40 м.
Ағаштарды және шыбықтарды сүйреу кезінде тиеу пункттері мен жоғарғы қоймалардың технологиялық сызбалары 11.4-суретте көрсетілген.
а-шыбықтарды сүйреу кезінде; б-ағаштарды сүйреу кезінде; в-ірілігі бойынша сұрыпталған ағаштарды сүйреу кезінде; 1-шыбықтар; 2-жақ орман тиегіш; 3-ағаш тасушы автопоезд; 4-орман жолы,
5-бұтақтар мен бұтақтар; 6-жұқа ағаштар, 7-тауарлық ағаштар;
8-түйінді кескіш машина
11.4-сурет-тиеу пункттері мен жоғарғы қоймалардың схемалары ағаш таситын көлікке шыбықтарды тиеу кезінде жақ сүйекті ағаш тиегіштермен
Ағаш тасушы көлікке шыбықтар мен сортименттерді өздігінен таситын ағаш тасушы автопоездармен тиеу кезінде тиеу пункттері мен жоғарғы қоймалардың технологиялық схемалары жоспарлау мен өлшемдер бойынша жоғарыда қарастырылғандардан біршама ерекшеленеді (11.5-сурет).
Тиеу пунктінің немесе жоғарғы қойманың ауданы кеспеағаш жұмыстарының қабылданған технологиясына байланысты.
Қойманың жүк айналымы-бұл белгілі бір кезең ішінде (ауысым, күн) қоймадан (тиеу пунктінен) жөнелтілетін ағаш мөлшері. Тиеу пунктінің (жоғарғы қойманың) жалпы жүк айналымы кеспеағаштағы сүректің немесе осы тиеу пунктіне (жоғарғы қоймаға) тартылатын оның бір бөлігінің өтімді қорына тең болады.
а, б-шыбықтарды тиеу; в-сортименттерді тиеу; 1-шыбықтарды ... жалғасы
