Кварцті сақтандырғыштар


Мазмүны:
- Кварцті сақтандырғыштар . . . 3 бет
- ПК сақтандырғыштары . . . 3 бет
- ПКТ сақтандырғыштары . . . 4 бет
- Ток шектеуші сақтандырғыштардың өшу процессі . . . 6 бет
- Пайдаланылған әдебиеттер . . . 8 бет
Кварцті сақтандырғыштар
Кернеуі 1000 в-тан жоғары қондырғылардағы сақтандырғыштардың қолданылуы шектеулі және негізінен қысқа тұйықталу токтарынан және төмен қуатты желілердің шамадан тыс жүктемелерінен, қуаты 400 кВ-қа дейінгі күштік трансформаторлардан және номиналды кернеуі 110 кВ-қа дейінгі өлшеу кернеу трансформаторларынан қорғауға қызмет етеді.
35 кВ-қа дейінгі жабық ТҚ - да таза кварц құмымен толтырылған екі типті балқымалы сақтандырғыштар қолданылады: ПК (кварцты сақтандырғыш), күш тізбектерін қорғауға арналған; ПКТ-кернеудің өлшеу трансформаторларын қорғауға арналған.
Кварцтық сақтандырғыштар жеткілікті ажырату қабілетіне ие, өйткені олардағы балқымалы ендірменің жануы нәтижесінде пайда болған доғаның балқымалы ендірме буланғаннан кейін қалған тар арнада жануына байланысты ток шамасының шектелуімен қатар жүреді. Ыстық металдың буы кварцтың құмсалғыштарының арасына енеді, нәтижесінде доғадағы металл буының мөлшері азаяды және оның кедергісі артады; бұл токтың азаюына, демек доғаның тез сөнуіне әкеледі.
Доғаның тез сөнуіне оның кварцпен байланысы да көмектеседі, бұл доғаның қарқынды деионизациясын тудырады.

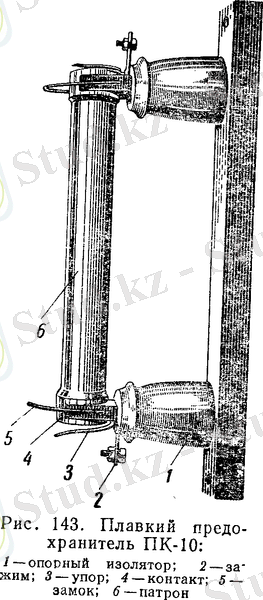

ПК сақтандырғыштары (сурет. 143) 1 тірек оқшаулағыштарына бекітілген 4 түйіспеден және түйіспелерге салынатын 6 Фарфор патроннан тұрады. Сақтандырғыштың контактілері патронның күйін бекітетін 3 тіректермен және қысқа тұйықталу токтарының әсерінен потронның өздігінен құлап кетуіне жол бермейтін және байланыстың сенімділігін қамтамасыз ететін 5 серіппелі құлыптармен жабдықталған. Контактілерде желіні қосу үшін 2 қысқыштары бар.

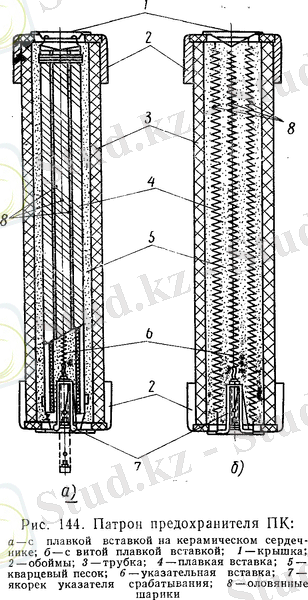

ПК сақтандырғыш потроны (сурет. 144) жез түйіспелі қыстырғыштары бар 3 Фарфор түтігі 2. Ішіндегі түтіктер өтеді балқығыш ендірме 4, обойиалардың соңына дәнекерленген. Түтікті 5 кварц құмымен толтырғаннан кейін, қақпақтарға 1 дәнекерленген.
Номиналды токтың мөлшеріне байланысты балқымалы кірістірулер бір немесе бірнеше мыс күміс сымдардан жасалады, оларға дәнекерленген қалайы шарлары бар 8. Қалайы шарлары (еріткіштер) шамадан тыс жүктеме тогы аз болған кезде потронның қыздыру температурасын төмендетеді: еріткіш Қолданылатын жерлерде мыс сымның балқу температурасы төмендейді.
Патрон орталық бөлігінде 6 істікшесінің якорьін ұстап тұратын 7 Болат көрсеткіш кірістірмесі өтеді, ол көрсеткіш кірістірме жанған кезде серіппемен сыртқа қарай итеріліп, сақтандырғыштың іске қосылғаны туралы сигнал береді (сурет. 144, а) .
ПК сақтандырғыштарының патрондары: 3 кВ кезінде 100 а дейін; 6 кВ кезінде 75 а дейін; 10 кВ кезінде 50 а дейін және 35 кВ кезінде 20 А дейін номиналды токтарға балқымалы ендірмелермен дайындалады.
Үлкен номиналды токтарға арналған сақтандырғыштар үшін қосарланған патрондар қолданылады.
Кернеуі 6, 10 және 35 кВ ашық ТҚ - да ПК-Н және ПК-10Н сыртқы орнату үшін сақтандырғыштар қолданылады.
ПК сақтандырғыштарының ерекше түрі автоматты қайта қосуды (АҚҚ) жүзеге асыратын ПКА сақтандырғыштары болып табылады. Мұндай сақтандырғыштың әр полюсінде балқытылған кірістері бар екі картридж бар. Бір патрон желіге қосылады, ал екіншісі резервте (АҚҚ үшін) болады, балқыту ендірмесі жанған кезде іске қосу көрсеткіші резервтік патронды автоматты түрде қосатын арнайы механикалық құрылғыға әсер етеді.
ПКТ типті өлшеу кернеу трансформаторларын қорғауға арналған кварцты сақтандырғыштар шексіз ажырату қабілетіне ие және ПК 6, 10, 35 кВ станцияларда, жоғары қуатты қосалқы станцияларда орнатылуы мүмкін. Олар кәдімгі кварц САҚТАНДЫРҒЫШТАРЫНАН төрт сатылы қимасы бар тұрақты сымнан жасалған балқытатын материалмен ерекшеленеді. Қысқа тұйықталу кезінде проволканың еруі қадамдармен жүреді. Бұл жағдайда төртінші сатының кедергісі (салыстырмалы түрде үлкен қима) негізінен қысқа тұйықталу тогын ПК түріндегі сақтандырғыштардың номиналды токына сәйкес келетін мәндерге дейін шектеуге қызмет етеді.
Кернеу трансформаторларына арналған ПКТсақтандырғыштары ПК сақтандырғыштарынан аз және керамикалық ядроға оралған тұрақты сымнан жасалған бір балқитын қондырғы бар.
ПКТ сақтандырғыш патронында іске қосу көрсеткіші жоқ; балқымалы ендірменің жануы туралы осы кернеу трансформаторының тізбегіне қосылған тиісті өлшеу аспаптары көрсеткіштерінің болмауы бойынша бағаланады.

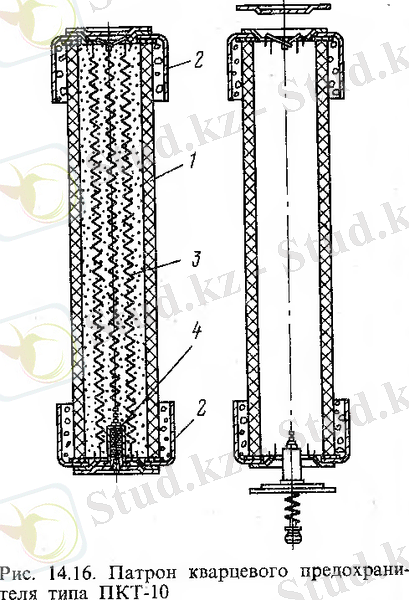

3 - 35 кВ кернеуге арналған ПКТ түріндегі сақтандырғыш патрон (сурет. 14-16)
бұл фарфор немесе шыны түтік 1, металл қақпақтармен тығыз жабылған 2. Түтіктің ішіне бір немесе бірнеше параллель қосылған жұқа мыс сымдар түрінде 3 балқыту қондырғысы орналастырылған. Төменгі қақпақта сақтандырғыштың іске қосылу көрсеткіші 4 қарастырылған. Патрон ұсақ кварц құмымен толтырылған.
Сымдардың ұзындығы, демек, патрон ұзындығы номиналды кернеумен анықталады. Кварц құмындағы аралықтың электрлік беріктігін қалпына келтіретін градиент салыстырмалы түрде аз болғандықтан, сымның ұзындығы үлкен болуы керек. Оны патронға салу үшін сымды бұрандалы түрде орау керек.
Отқа төзімді мыс кірістірулерінің сипаттамаларын (балқу температурасы 1080℃) қалайы немесе қорғасын тамшыларын дәнекерлеу арқылы көбейтуге болады, олардың балқу температурасы едәуір төмен (сәйкесінше 200 және 327℃) . Дәнекерлеу металын балқыту кезінде ол мысты ерітеді, нәтижесінде кірістірудің негізгі материалының балқу температурасында тез бұзылады.
Токты шектейтін сақтандырғыштың патронды толтыратын материалдың қасиеттері соңғысының жұмысына айтарлықтай әсер етеді. Толтырғыш келесі талапты қанағаттандыруы керек:
- қалыпты жұмыс режимінде балқымалы кірістіруден жылуды тастаңыз;
- доғаның жоғары температурасының әсерінен газ шығармаңыз;
- тізбекті бұзғаннан кейін жеткілікті электрлік беріктікке ие болыңыз.
Тәжірибе көрсеткендей, кварц құмы бұл талапқа жауап береді.
Ток шектеуші сақтандырғыштардың өшу процессі келесідей жүреді. Жоғары ток кезінде жұқа сым бүкіл ұзындығы бойынша бір уақытта дерлік жартылай периодты лобтар бойымен ериді және буланып кетеді. Доға жанады. Доғаның каналында газдың жоғары температурасына байланысты жергілікті қысым пайда болады (Картридждегі қысым іс жүзінде көтерілмейді) .

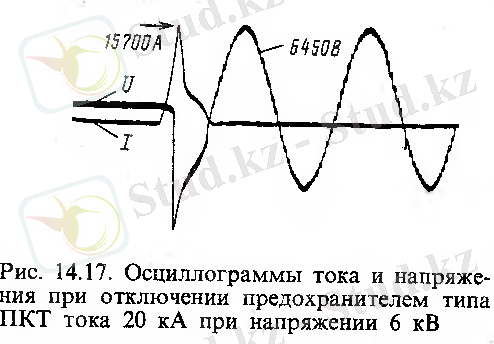

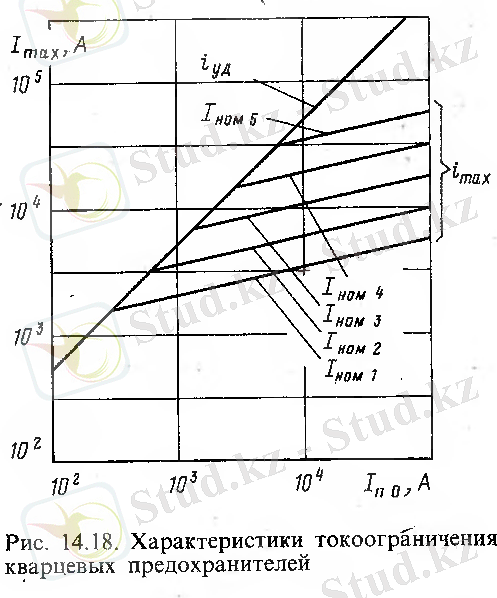

Иондалған металл бөлшектері кварцтың құм түйірлері арасындағы саңылауларға радиалды түрде шығарылады. Мұнда олар тез салқындатылып, иондалады. Доғаның кедергісі соншалықты тез артады, сондықтан ток максималды мәніне жетпей күрт төмендейді, ал доға аралығындағы кернеу артады (сурет. 14. 17) . осциллограммадан көрініп тұрғандай, сақтандырғыштың қысқыштарындағы кернеу желінің кернеуіне сәйкес бағытталған өздігінен индукцияның ЭМӨ пайда болуына байланысты желінің кернеуінен асып түседі. Шынжырды балқымалы сақтандырғыштармен ажыратқан кезде пайда болатын коммутациялық асқын кернеулер мынадай мәндерден аспауы тиіс:
Номиналды кернеу, КВ . . . 3 6 10 20 35
Жерге қатысты ең көп рұқсат етілген асқын кернеу, кВ . . . 16 26 40 82 126
