ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
ӘЛ-ФАРАБИ АТЫНДАҒЫ ҚАЗАҚ ҰЛТТЫҚ УНИВЕРСИТЕТІ
МОӨЖ
Тақырыбы: Электрондық есептеу машиналары магистралінің құрылымы.
Орындаған:Қоңыратбай Е. Е., электроэнергетика - 1 курс
Тексерген: Шыныбай Ж. С.
Алматы, 2022 ж.
МАЗМҰНЫ
КІРІСПЕ
Электрондық есептеу машиналары магистралінің құрылымы.
ҚОРЫТЫНДЫ
ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР
КІРІСПЕ
Ч. Баббедждің есептеу машинасы өз заманының техникалық даму дәрежесінен өмірге ертерек келген еді, сондықтан оның идеясы іске аспай қалды. Бұл идеяны 1890 жылы ағылшын инженері Голлерит қосу амалын орындайтын арнайы есептеу машинасын жасауға қолданды, бұл машина табулятор деп аталды. Табулятордың есептеуіштері мехиналық принцип бойынша жұмыс істегенімен, электронды импульс арқылы басқарылды. Бұл - есептеу техникасын жетілдіру саласындағы жаңа бағыт болды.
1944 жылы Айкеннің басшылығымен реле жүйесі негізіндегі алғашқы электронды - есептеу машинасы АҚШ - та пайда болды, ол «Марк - 1» деп аталды. Міне, содан бері адам баласы әр түрлі есептеу машиналарын ойлап шығарып, мыңдаған, миллиондаған амалдарды орындауды машиналардың міндетіне жүктеді.
Электрондық есептеу машиналары магистралінің құрылымы.
Барлық AC құрылғылары компьютерлік желі арқылы CPU-мен байланысты. Магистраль арқылы берілетін сигналдардың түрлеріне сәйкес компьютерлік магистральда үш автобус бөлінеді

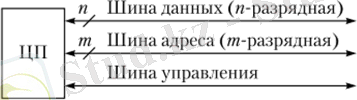

ЭЕМ магистралінің құрылымы
Деректер шинасы және-биттік екі бағытты процессор мен негізгі жад арасында немесе процессор мен ВУ арасында деректерді беру үшін қолданылады. Деректер бір уақытта Р разрядтары бойынша параллель берілуі мүмкін, мұнда р келесі мәндерді қабылдайды: 16, 32, 64 - жад үшін, 8 немесе 16 - ВУ үшін.
АТ 286, АТ 386, 486, Pentium. Ш-биттік адрес шинасы адрестеу және негізгі жад пен ВУ үшін қолданылады. ША - да орнатылған Код жад ұяшығының немесе ВУ регистрлерінің кілті болып табылады және тек бір құрылғыға сәйкес келеді. Уақыттың әр сәтінде тек бір ВУ процессормен байланысты болады. т мәндерді қабылдай алады 16, 18, 20, 22, 24, 32. M-биттік адрестік автобустың көмегімен сіз 2 "' жад ұяшықтарына немесе VU регистрлеріне жүгіне аласыз:
мұнда 1 Кбайт = 210 = 1024 байт, 1 Мбайт = 220 = 1024 Кбайт,
1 Гбайт = 230 = = 1024 Мб.
Басқару шинасы басқару сигналдары берілетін өткізгіштерді қамтиды. Микропроцессордың әр түрі бірегей басқару сигнал жүйесіне ие. Барлық ШУ жолдарының нақты сипаттамасы микропроцессордың техникалық сипаттамасында берілген.
Деректер шинасы-ақпаратты беруге арналған шина. Компьютерлік техникада құрылғылардың тұжырымдарын мақсаты бойынша ажырату әдетке айналған: кейбіреулері ақпарат беру үшін (мысалы, төмен немесе жоғары деңгейлі сигналдар түрінде), басқалары барлық құрылғыларға (мекен - жай шинасы) хабарлау үшін-бұл мәліметтер кімге арналған. Бастапқы платада магистраль барлық тұтынушылар арқылы параллель жүретін көптеген өткізгіштерден тұруы мүмкін (мысалы, IBM PC архитектурасы) .
Деректер шинасының негізгі сипаттамасы оның бит ені болып табылады. Деректер шинасының ені бір циклде берілетін ақпарат мөлшерін анықтайды.
Адрестік шина- адрестік ақпаратты беру үшін бөлінген компьютерлік шина. Бұл басқа ұқсас шиналардан физикалық түрде бөлінген өткізгіштер (контактілер) жиынтығы немесе жүйелік Шина өткізгіштерінің жиынтығы болуы мүмкін. Әдетте, адрестік автобус өткізгіштерінің саны рұқсат етілген ең көп санға тең. Адрестік шинаны орталық процессор немесе жадқа тікелей қол жеткізу сеанстарын бастауға қабілетті құрылғылар жедел жад сөзінің физикалық мекен-жайын (немесе сөз блогының басталуын) көрсету үшін пайдаланады, оған құрылғы оқу немесе жазу операциясын орындай алады.
Басқару шинасы-магистраль бойынша ақпарат алмасудың сипатын анықтайтын сигналдар берілетін компьютерлік шина. Басқару сигналдары қандай операцияны (ақпаратты жадтан оқу немесе жазу) жасау керектігін анықтайды, құрылғылар арасында ақпарат алмасуды синхрондайды және т. б.
Бұл шинада деректер шинасы немесе мекен-жай шинасы сияқты нақты құрылым жоқ. Басқару шинасы шартты түрде процессордан барлық перифериялық құрылғыларға және керісінше әртүрлі басқару сигналдарын беретін сызықтар жиынтығын біріктіреді.
ҚОРЫТЫНДЫ
Ғылым мен техника дамуына байланысты есептеу жұмыстарының қажеттілігі артып, оны жеңілдету үшін арнайы құралдар - абак, есепшот, арифмометр, арнаулы математикалық кестелер шығарыла бастады. ЭЕМ-дер электрондық шамдар негізінде жұмыс істейтін, үлкен залдарда орналасқан, көлемді электрондық жабдықтар болатын. Бірақ 1948 жылдың өзінде-ақ электрондық шамдар шағын электрондық аспаптармен - транзисторлармен алмастырылып, компьютерлердің бұрынғы жұмыс өнімділігі сақталынғанмен, көлемі жүз есеге дейін төмендеді. 70 жылдар соңында интегралдық схемалардан немесе чиптерден жасалған мини-ЭЕМ-дер шыға бастады (транзисторлар мен олардың арасындағы қажетті байланыстар бір пластинада орналасқан) . Осындай микропроцессорлардың (біріктірілген интегралдық схемадан - БИС элементтерінен тұратын) шығуы дербес компьютерлер заманының басталғанының алғашқы белгісі болды.
Алғашқы есептеу жұмыстарын автоматтандыруға арналған ЭЕМ-дер күннен күнге артып келе жатқан информация ағынымен жұмыс істеуде өте ыңғайлы құрал болып шықты.
ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР
1. Толковый словарь по вычислительным системам / В. Иллингуорт. - Москва: Машиностроение, 1991. - 560 с.
2. Микропроцессорные системы и программное обеспечение в средствах связи: Учебное пособие.
