Кіріспе

Тігін өнеркәсібі жеңіл өнеркәсіптің ірі салаларының бірі болып табылады.

Тігін өнеркәсібінің басты міндеті-жоғары сапалы киім мен түрлі ассортименттегі адамдардың қажеттіліктерін қанағаттандыру. Бұл мәселені шешу өндіріс тиімділігінің артуы, ғылыми-техникалық прогресті жеделдету, еңбек өнімділігінің өсуі, жұмыс сапасын жан-жақты жақсарту, еңбек пен өндірісті жетілдіру негізінде жүзеге асырылады.

Тігін бұйымдарын жаппай өндіруде шешуші рөл технологиялық процеске жатады, бұл тігін бұйымдары мен бөлшектерін өңдеу және жинау бойынша технологиялық операциялардың экономикалық тұрғыдан қолайлы жиынтығы.

Жаппай өндіріс киімдерін шығаратын қазіргі заманғы тігін саласы техниканың, технологияның және өндірісті ұйымдастырудың жоғары деңгейімен, ірі мамандандырылған кәсіпорындар мен өндірістік бірлестіктердің болуымен сипатталуы керек.

Тігін өндірісін жетілдіру жоғары өнімді жабдықтарды, ағындық желілерді енгізуді, киім ассортиментін кеңейтуді және сапасын жақсартуды, жоғары сұранысқа ие бұйымдарды шығаруды көздейді. Тігін бұйымдарының ассортименті ассортиментті кеңейту және тігін өнеркәсібінің шикізат базасының сапасын жақсарту нәтижесінде жаңартылуы керек.

Қазіргі заманғы тігін өндірісінің технологиясы барған сайын механикалық болып келеді, оның тиімділігі ең алдымен қолданылатын жабдыққа байланысты.

Тігін өнеркәсібінің алдында тұрған міндеттерді шешу технологтардан үлкен және терең білімді қажет етеді. Бұл білімсіз жоғары сапалы киім өндіруге қажетті тігін өндірісінің жаңа технологиялық процестерін енгізу мүмкін емес.

Бұл курстық жұмыстың мақсаты-төмен қуат ағынында ерлер жадағайын өндірудің технологиялық реттілігін дамыту.

Яғни бұл курстық жоба арқылы болашақ маман ретінде көптеген мәселелерді қарастыра отырып ең алдымен киімнің жоғарғы сапасының бәрінен бұрын қолданылатын материялдардың сапасына, олардың дұрыс таңдалуына, модельдік көркемдік бейнесін және конструкциясын дайындау технологиясын жетілдіруне байланысты болады. Жаңа заманға сай киім ассортиментін жетілдіру елеулі кеңейту. Тігін өнеркәсібіне байланысты халық шаруашылығын арнайы бұйымдармен(жұмыс киім, әскерге арналған киім тағы басқа ) қамтамасыз етеді. Жапай өндірісте киім шығаратын техника мен технологиялардың өндіріс ұйымдастырудың деңгейі жоғары болып келеді. Киімді конструкциялау барысында ғылым мен техника өндіріс дамуының соңғы нәтижелері пайдалануы тиіс. Құрастыру көркем модельдеу, сосын киімді тігу - ұйымдастырудың кұрделі процесс. Киім құрастыру оның сызбасы мен пішілуіне тығыз байланысты. Таңдалған пішімге байланысты матаның ені мен түрі - түсі, мата бетінің бедеріне

мата тығыздығына және адамның дене бітіміне байланысты болып келеді. Сызбаның торкөздеріне мойын айналымы, иық және жан тігістері, етек белгілері сызбалары толық түсуі керек. Киімнің пішілуі ең негізгі бөліктерден тұрады. Жең түбінің биіктігі тігілетін киімнің формасына байланысты. Сонымен бірге жеңнің тігілуіне, орналасуына, түріне қарай бірнеше топтары бар. Мысалы:тұтас пішілетін жеңдер реглан және жартылай реглан

болып бөлінеді. Мұндай жеңнің жең түптері кең келеді. Сонымен қатар қондырмалы жеңдердің де бірнеше түрлері бар. Жең аузы жеңнің таңдалуына байланысты:көмкермелі, бүрмелі. әдіпті. қаттамалы болып тігіледі. Негізінде адам дене бітімі 3 бөлімнен тұрады, бой биіктігі, кеуде айналымы, мықын айналымы. Бұл өлшем адамның жалпы өлшемі болып есептелінеді. Еңбекке қабілетті әр адамнан терең тәжірибелік және теориялық білімді іске шығармашылықпен қарауды талап етеді. Тігін өндірісінің алдында тұрған салмақты мәселелер де тек білікті мандар арқылы шешімін таппақ. Киім ассортименті оның пішіні мен селуеті жең және жағасына пішімін айқындайтын үлгі құрылымына байланысты.

І. НЕГІЗГІ БӨЛІМ

Киім туралы жалпы мәлімет

Жалпы киім ұғымы адамдардың уақытқа және қоғамдық жағдайларға сәйкес сұлулық туралы белгілі бір ұғыммен бейнелейтін сәнмен тығыз байланыста болады. Қай заманда болмасын адамзат алдындағы ұлы мұрат-міндеттердің ең басты-өз ісін, өмірін жалғастыратын, салауатты ұрпақ тәрбиелеу. Ал ойлы- пайымды, білімді, мәдениетті, іскер, еңбекшіл азамат тәрбиелеуді адамзаттың ақыл-ойымен мәдениетінің дамуындағы бағалы байлықтың бәрін игере отырып, оны бүгінгі ұрпақтың санасына ұстаздық шеберлікпен біртіндеп сіңіру арқылы ғана жүзеге асыруға болады. Адамзат қоғамы дамыған сайын бұл көзқарастар өзгереді, яғни сәнде үнемі жаңарып отырады.

Киімді әркім өз бетінше таңдайды, таңдау барысында адам жеке талғамы мен сән ағымына сүйенеді. Жақсы киіне білуде өнер.

Киім таңдаудағы жақсы талғамды білдіретін кең тараған анықтамалардың бірі-әдемілік, сәнділік. Сәнділік ұғымы ең алдымен киім түсі мен сәніне қарай дұрыс құрай білуге тікелей байланысты, киімге деген талғампаздық адамның өзіне сын көзбен қарай алатынының белгісі болып табылады. Киімді жарасымды етіп пішу-қонымды киімдердің кепілі екенін ұмытпауымыз керек. Сонымен қатар киім адамды қоршаған ортаның табиғаттың түрлі әсерлерінен қорғайды оны тұтыну мәні мен бірге қызмет ететін маңызы бар. Киімнің шығуы адам еңбегінің ерекшелігіне қоғамдық өндіріс пен мәдениеттің дамуына тығыз байланысты. Алғашқы кезде киімді қазақтар мал терісінен илеп жүнен тоқып тігіп киетін болған киін бертін келе матаға жүн салып сыратын болды. Қазіргі кездегі киімдер мынадай түрлерге бөлінеді: ерекше маталарды қажет ететін өндірістік, арнайы киімдер, жұмысқа, қыдыруға, саяжай мен куроттарға, әскери адамдардың

теміржолшылардың, спорттық деп және тағы басқа. Киім- утилитарлық және эстетикалық қызыметтерді атқаруға, адам денесін сыртқы әсерден қорғауға арналған бұйымдардың жиынтығы. Киім сөзімен мағыналас қолданылатын<<Костюм>> ұғымы кең мағынаны қамтиды.

Қазіргі кездегі костюмнің атқаратын қызметі сан алуан ол ең бірінші қажеттілік болып табылады. Өйткені киім адам ағзасын табиғаттың және өндірістің ортаның әртүрлі зиянды әсерлерінен қорғайды.

Қазіргі заманғы барлық киімдер екі классқа бөлінеді тұрмыстық және өндірістік .

Тұрмыстықтың өзі келесі класстарға бөлінеді: сырт киім, жеңіл киім, корсетті бұйымдар, бас киім.

Сырт киімге- пальто, жәкет, тон, шекпен, бешпент, плащ, куртка жатқызылады.

Жеңіл киім- көйлек, жейде, болузка, қалат, белдемше тағы басқа.

Бас киімдерге- құлақшын, фурашка, күнқағар, телпек, қалпақ, тақия, бөрік жатады. Тұрмыстық киімдерді былайша ажыраттуға болады: жасына және жынысына қарай бөлінеді.

Және ерлер мен әйелдер киімдері үш түрлі жас молшерін кіші, орта, аға топтар болып ажыратылады.

Киімдер маусымдық мерзіміне қарай жаздық, қыстық, маусымдық және мерзімде кис беретін киімдер болып та бөлінеді.

Қазіргі заманғы жастардың талап-талғамын елеп-ескере отырып, сән жаңа стильге көшіп отыр. Сән ешқашан да ескіні мүлде жоққа шығармайды. Ол бүгінгі таңда көпшілік көңілінен шыққан үлгілерді пайдалана отырып оларды уақыт талабына сай талғаммен жетілдіре түседі. Оларды пішу және тігу аса күрделі болғандықтан оны осы заманғы өнеркәсіп орындары ғана шығара алады. Қазіргі кезде жастар арасында сәнге деген көзқарас өте айқын байқалады. Олардың көпшілігі сәннен алған біршама үлгілерді пайдаланады.

Пальто - бұл сыртқы киім және кез-келген әйелдің гардеробының ажырамас бөлігі. Бастапқыда пальтоны ерлер киетін болатын. Алайда, жылдар өте келе ыңғайлы және функционалды өнім әйелдердің назарын аударды және 19 ғасырда әйелдер пальтосының "бейімделген модельдері" пайда бола бастады.

Пальтоны киген кез келген әйел заты ерекше нәзік, жұмбақ болып көрінеді. Сондықтан дизайнерлер барлық қыз-келіншектің көңілін табуға тырысып, алуан түрлі пальтоны подиумға шығарды: түрлі түсті әрі алуан пішінді әдемі пальтоларды былай қойғанда жұмыстан бас көтермейтін іскери әйелдерге лайық дресс-кодпен үйлесетін екі қаусырмалысы, темірдей қатаң тәртіпті сүйетін бикештерге арналған милитари стиліндегі пальтолар көздің жауын алады.

Еліміздің жаңбыр жиі жауатын өңірлердегі қыз-келіншектерге былғарыдан жасалғаны тиімдірек. Ал «сәуір болмай тәуір болмас» дейтін солтүстік, шығыс аймақтағылар көктемгі ызғардан ауырып қалмау үшін теріден немесе жағасы аң терісінен жасалып, кашемирден тігілгенін таңдағандары абзал. Оңтүстіктің аруларына драп пальтолар ыңғайлы.

Романтиканы жаны сүйетін арулар үшін кеудесіне бант, желбіршек салған немесе етегі дөңгеленіп келген, ал еркіндікті қалайтын бикештер анималистік бағыттағы және тор көзді маталардан тігілген пальтоларды киюлеріне болады.

«Алмұрт» пішінділер үлкен жағалы, кең иықтысын таңдай алады. Ал «алмалар» үшін тосын сый - пончолардың трендке шығуы. Оны леггинсы, skinny джинспен және қысқа белдемшелермен киюге болады. Қысқа жеңділерін ұзын қолғаппен үйлестіру ерекше сәнді көрінеді. «Банан» пішінділерге осы пончолар да, пальто-футляр да жарасады.

Бұл күндері пальто көктемгі-жазғы және күзгі-қысқы маусымда әйелдер гардеробының ажырамас бөлігі болды. Кез-келген талғамға және түске арналған жүздеген модельдер, Дүкен сөрелерін соңғы трендтерге сәйкес келетін сәнді пальтосыз елестету қиын.

Ұзақ уақыт бойы тек классикалық стильдегі пастель түсті пальто сәнде болып келді. Бірақ, 2021 жылдың күз-қыс маусымында дизайнерлер бұл ережені бұзды. Prada, Sacai, Nina Ricci және басқа да көптеген бренд жаңа топтамасында жай ғана қанық түсті емес, әртүрлі стильдегі пальтоларды неон реңкінде ұсынды.

Стильдер туралы сипаттама

Сән ( франц. Moda, лат. Modus - өлшем, әрекет тәсілі) - киім кию мәдениеті, өмірдің әр түрлі сферасында жеке талғамның уақытша үстемдік етуі. Сән - әлеуметтік, экономикалық құбылыс. Адам қоғамының дамуына, жаңа тарихи қоғамдастықтар пайда болуына байланысты адам киімі де түбірімен өзгеріп отырады. Қазіргі сәнді демократияшыл деуге де болады, себебі қазіргі таңдау идеясы мен еркіндіктің көптігімен, яғни әртүрлі стильдерімен, пішіндерімен, үлгілерімен, көлемдерімен, киім ұзындығымен, алуан түсті гаммалығымен ерекшеленеді. Қазіргі сәнде екі бағыт айрықша көзге түседі: ол - ретроспективалы (өткенге бағытталған) және перспективалы (болашаққа бағытталған) .

Сәнде маңызды ұғымдардың бірі- стиль. Стиль - (styios деген грек сөзі) - мәнер, сипат, ерекшелік деген мағына береді. Сонымен қатар стиль сол дәуірдің мәдениетін, сұлулық туралы түсінігін, қоршаған ортаға қарым - қатынасын көрсететін тұрақты, анық, ерекшеленген дәуір тілі. Киімде бірнеше: классикалық, спорттық, романтикалық және фольклорлық стильдер болады.

Классикалық стиль - келісті, іскерлі, элеганттты (өзгермейтін стиль) салыстырмалы түрде тұрақты, сән әлеміндегі өзгерістерге онша беріле бермейтін киім түрлері кіреді. Оның негізгі белгілері - форманың тұрақтылығы, адамды іскер, ұстамды етіп көрсету, мінсіздігі, қолайлылығы, беріктігі. Ерлердің классикалық киімдеріне - костюм шалбар немесе тек шалбардың өзі, жакет - костюм, ағылшын пальтосы, плащ, ал әйелдердің классикалық киіміне - жеңді көйлек жакетімен, белдемше, блузка немесе жакет, шалбар мен жакет - жейде кіреді. Қазіргі кезде классикалық киімдер аясы ерлер үшін де, әйелдер үшін де трикотаж күртешелердің ештеңеге міндеттемейтін еркін түрлерінің енуіне байланысты біршама кеңеюде. Әйелдер киімінің құрамына ерлер пиджагі, жейдесі, шалбары түпкілікті енді.

Классикалық стиль: • Қимылға кедергі келтірмейді, ыңғайлы; • Нәзік реңкті немесе ұсақ суретті жоғары сапалы мата; • Түстері қатты ашық емес және нәзік; • Аксесуарлары мен әшекейлері ұстамды; • Орташа өкшелі немесе өкшесіз жайпақ аяқ - киімдер.

Спорттық стиль - демалыста, спортпен айналысқанда, саяхатқа шыққанда киюге ыңғайлы киімдер. Жалпы спорттық стильдегі киімдерде адам өзін еркін және ыңғайлы сезінеді.

Романтикалық стиль - әдемілік, ерекшелік, сүйкімділік немесе нәзіктікті әдеттегіден тыс бөліп көрсетеді. Романтикалық стильдің ерекшелігі - қатпарлар, желбіреушелер, шілтерлер, банттар жиынтығынан тұрады.

Фольклорлық стиль (этникалық стиль) - ұлттық сипаттағы осы заманғы киімдер. Бұл стильде ұлтық ою - өрнектер, кестелер, қол жұмысының көптеген элементтері кеңінен пайдаланылады.

Модельдің сыртқы түріне сипаттама

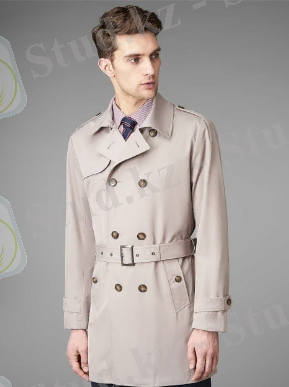

$C:\Users\Аzamat7\Desktop\документы\Downloads\WhatsApp Image 2022-06-07 at 16.12.06.jpeg$ Ерлер жадағай үлгісінің эскизі 1. 1-суретте көрсетілген. . төменде оның сыртқы түрінің сипаттамасы берілген.

Модельдің сыртқы түрінің сипаттамасы.

Ерлер плащы, тік пішінді, қондырмалы жеңімен, орталық борттық ілгегі үшке және сыпырылған ілмектерге.

Подборта кескіш. Жағасы қайырмалы. Жеңі жапсыра тігілген екі тігісті.

Плащтың сөрелері жан-жаққа ойылып тігілген, бүйір бөлігі кесілген және клапанды жан-жақты ойылған қалталары бар.

Артқы жағы ортаңғы тігіспен.

Плащтың жағасы, борттары, клапандары және төменгі жағында шетінен 15 мм қашықтықта әрлеу тігісі, клапанды сөреге жалғау тігісі бойынша шетінен 7 мм қашықтықта төселеді

Астарлы Плащ, төменгі жағында ұшып кететін жиегі бар. Плащтар судан жақсы қорғайтын, жеңіл, жұмсақ, драпирленетін және сонымен бірге формаға төзімді, күтім жасауға оңай материалдардан жасалады. Су өткізбейтін материалдар ретінде арнайы су өткізбейтін сіңдіру және әрлеу, пленка жабыны, жасанды былғары, пленка материалдары бар маталар қолданылады.

Синтетикалық жіптерден жасалған су өткізбейтін пленкалы жабыны бар және ауа мен су өткізбейтін сіңдірілген маталар. Олар өте жеңіл. Олардың беттік тығыздығы 46-114г/мІ өлшенеді. Материалдарды өңдеу жылтыр, толтырылған. Материалдарды таңдаудың дұрыстығы олардың моделінің қасиеттері мен түс схемасының және оларға қойылатын талаптардың сақталуымен расталады.

1. 4 Модельдің эскизі

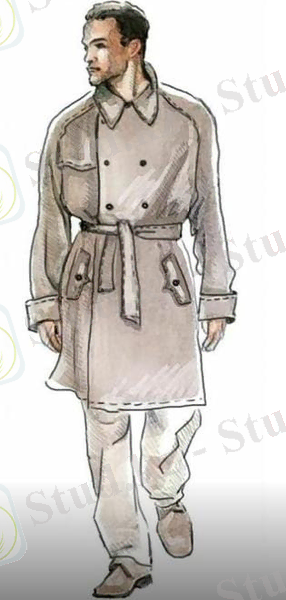

$C:\Users\Аzamat7\Desktop\документы\Downloads\WhatsApp Image 2022-06-07 at 16.16.26.jpeg$

II-БӨЛІМ. ҚҰРАСТЫРУ БӨЛІМІ

2. 1 Ерлер маусымдық плащының модельдеу конструкциясы

Қазіргі кезде плащь, куртка бұйымдарында жылулық астарды бөлек түймеленетін етіп өңдеу көп кездеседі. Мұндай жылулық астарды жасанды үлбірден, арнайы жылулық маталардан немесе арасында күспе не синтепон салынған астарлық матадан дайындайды. Олар жеңсіз не жеңімен болуы мүмкін. Ұзындығы бел сызығынан 20-30см төмен, немесе бұйым ұзындығынан 5-10см жоғары.

Жасанды үлбірден жасалған жылулық астарлық астардың орнына қолданылады. Ал жеңі күспе мен астарлық матадан тігіледі.

Өңдеу ерекшелігі: иық және бүйір тігістерін арнайы бір мезгілде тігіп торлайтын машинамен өңдейді, өңір қиықтарын, етегін, мойын оймасын, егер жеңсіз болса қолтық ойындыларын таспамен, мата жолағымен көмкереді. Бұйыммен мұндай жылулық астарлықты түймемен, шытырлақпен, сыдырмамен біріктіреді. Тұрмыстық ерлердің сырт киімдерінің иық бұйымдарына жейде, жилет, пенжек, күрте, плащ, пәлте, сондай-ақ анағұрлым сирек кездесетін блузон, блуза, сюртук, фрак, т. б. (тоқыма бұйымдары және іш киімдер қарастырылмайды) . Ерлер киімдерінде де әйелдер киімдеріндегі сияқты құрылымдық сызықтардың атауы болады. Ерлердің иық киімдерінің алды негізінен ашық келеді. 2. 1- суретінде пенжектың қымтаулы тігіс жеңінің сызбасы келтірілген, онда сызудың баламалы сызықтары, құрылымдық сызық, жағаның (сызуда - арқа және тілік мойнының сызықтары) қымтаулы тігіс сызығынан басқа, жеңнің (сызуда - жеңнің ойық және көмкерме сызығы) қымтаулы тігіс сызығы және жартылай занос (сызуда - көмкерменің орта сызығы) сызығы көрсетілген. Иық бұйымдарының сызуын құруды бір базистік кесте құратын, арқа және көмкерме сызудан бастайды. Жең мен жаға сызуды соңынан жасайды.

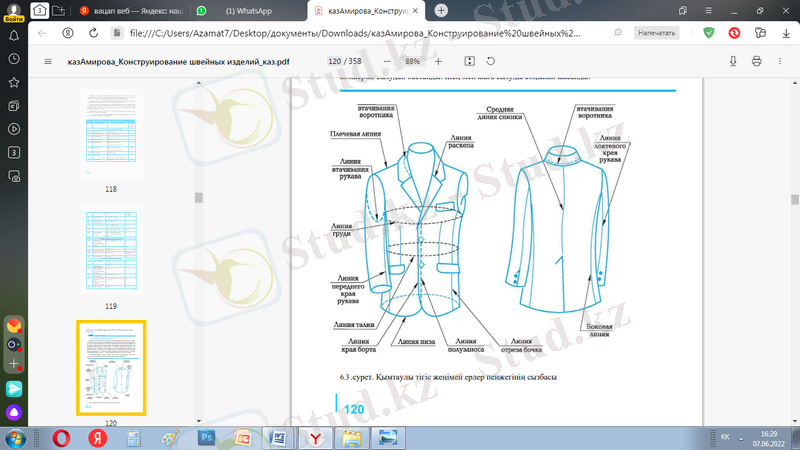

2. 1-сурет. Қымтаулы тігіс жеңімен ерлер пенжегінің сызбасы

2. 2 Ерлер маусымдық плащының сызбасы

Қондырылған жеңі бар киім - бұл классикалық, сәннің әсеріне қарамастан үнемі киюге болатын киім. Әртүрлі пішімдер бұйымдарының конструкциясы қондырылғанжеңі бар өнімге негізделген.

Базистік торды құру үшін қолданылатын өлшемдердің тізімі

Пт = 6, 7 см; Пшп = 1, 2 см; Пшгс = 1 см;

Пб = 4 см; Пспр = 2, 5 см; Пвок = 0, 9 см;

Поп = 8 см; Пдтс = 0, 7 см; Пуп = 2, 5 см;

Пшс = 1, 5 см; Пдтп = 0, 8 см; Ппл = 1 см.

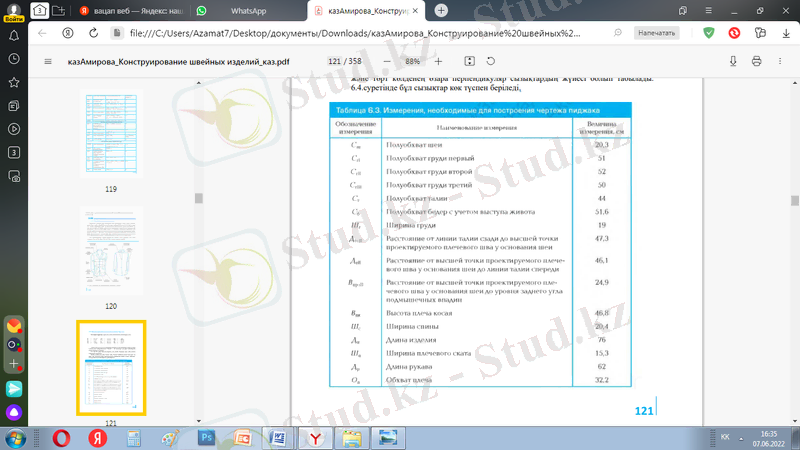

дизайн негізі 1-кестеде келтірілген. Кестенің соңғы бағанында мысал ретінде есептеу үшін пайдаланылатын 170-100 - 88 өлшемдегі ер адам өлшемдерінің сандық мәндері келтірілген. Негізгі торды салу және базаны сызу. Негізгі сызбаның негізгі торы төрт тік және төрт көлденең өзара перпендикуляр сызықтардың жүйесі болып табылады.

Негізгі тордың құрылысы және ерлердің иық бұйымдарының дизайн

сызбасының негізі

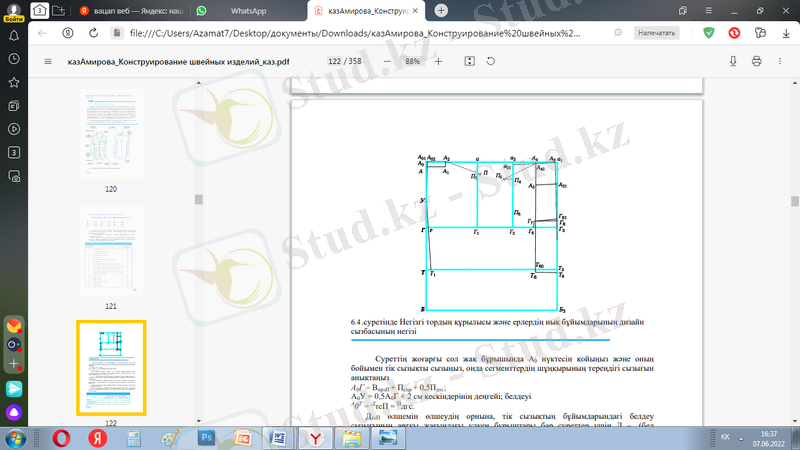

Суреттің жоғарғы сол жақ бұрышында А0 нүктесін қойыңыз және оның бойымен тік сызықты сызыңыз, онда сегменттердің шұңқырының тереңдігі сызығын анықтаңыз

А0Г = ВпрзII + Пспр + 0, 5Пдтс;

А0У = 0, 5А0Г + 2 см кескіндерінің деңгейі; белдеуі

А0Т=ДтсП = Пдгс.

ДтсП өлшемін өлшеудің орнына, тік сызықтың бұйымдарындагі белдеу сызығының артқы жағындағы үлкен бұрыштары бар суреттер үшін ДтсПо (бел салмағы бойынша) ; ТБ = 0, 5 ДтсП - 5 см. А0, Г, Т және Б нүктелерінен көлденең сызықтар оң жаққа қарай таралады. T

нүктесінен көлденеңінен артқы қабырғаның аралық сызықтары (TTД) сәулетіне байланысты Тұлғаға байланысты, ортасында тігіс болуы немесе болмауы және суреттің

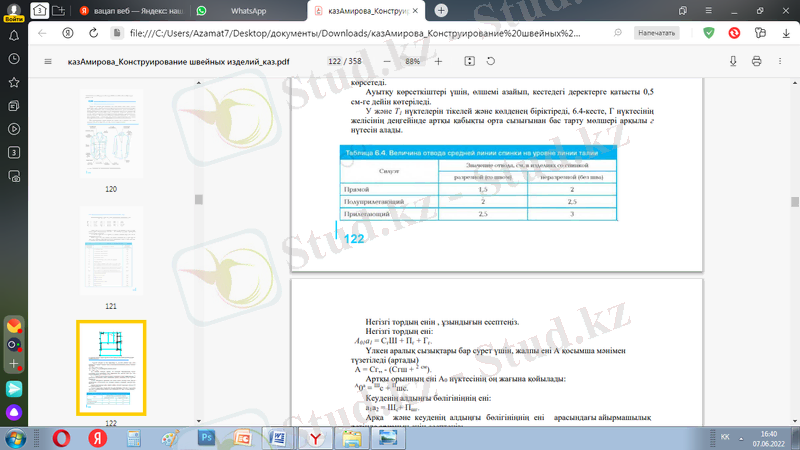

ерекшеліктері. 6. 4. кестесінде осы мәндерді қалыпты позициялы суреттер үшін көрсетеді.

Ауытқу көрсеткіштері үшін, өлшемі азайып, кестедегі деректерге қатысты 0, 5см-ге дейін көтеріледі. У және Т1 нүктелерін тікелей және көлденең біріктіреді, 6. 4-кесте, Г нүктесінің

желісінің деңгейінде артқы қабықты орта сызығынан бас тарту мөлшері арқылы г нүтесін алады.

Негізгі тордың енін, ұзындығын есептеңіз.

Негізгі тордың ені: А01а1 = СгШ + Пг + Гг.

Үлкен аралық сызықтары бар сурет үшін, жалпы ені A қосымша мәнімен түзетіледі (артады) А = Сг„ - (Сгш + 2 см) .

Артқы орынның ені А0 нүктесінің оң жағына қойылады:

А0а=Шс + Пшс.

Кеуденің алдыңғы бөлігініңнің ені:

а1а2 = Шс+ Пшг.

Арқа және кеуденің алдыңғы бөлігініңнің ені арасындағы айырмашылық ретінде арқаның енін есептеңіз:

аа2 = А0а. 1 - (А0а + а1а2) .

Егер аа2 мәні төменгі ені ең аз енінен аз болса, Пг толық енін көбейтіңіз немесе Пшс және Пшп. а, а2, а1 нүктелерінен тік сызықтар жүргізіледі 6. 4. суретте және көлденең сызықтармен қиылысатын жерлерде Г1, Г2, Г3,

Т 3 және Б 3көрсетілген.

Мойын және артынан иық сызығын салу. Арқа жақтың ортаңғы сызығы үстіңгі жағында 0, 5 см ұзартылады: А0А01 = 0, 5 см.

Бөлінген арқа жағында жоғарғы бөлікте орта керісінше оңға қарай 0, 5 см қашықтықта:

А01А02 = 0, 5 см.

Егер сәулеті өте бүкір болса, онда А01А02 1-см-ге дейін көтеріледі. А01(А02) нүктесінен А01(А02) сызығына перпендикуляр У, арқа жағындағы мойынның еніне тең:

А01(А02) А2 = Сш/3 + Пшгс

Егер бұл көрсеткіш 7-ші мойын омыртқасының аймағында иық сүйегінің немесе майдың аймағындағы бұлшықеттері ен жоғары дамыған болса онда 0, 5 . . . 1 см, дейін ұзарады.

Артқы жағындағы мойынның биіктігі (тереңдігі) шыңдары бойымен А2 нүктесінен белгіленеді:

А2А1 = А01 (А02) А-2/3.

А1 нүктесі арқылы паралельді А01 (А02) А2, және оның А01 (А02) У қиылусуын А-деп белгіленеді.

Иық нүкте екі дұғаның қиылысында анықталады, артқы позиция - нүкте А2 радиусы А2П, сегментінің алынған бірінші және Т1 радиусы екінші сегменті Т1П нүктесіне тең:

АП = Шп; Т1П=Впк + Пдтс + 0, 5ПуШ

... жалғасы
