ҚЫЗЫЛОРДА ОБЛЫСЫНЫҢ БІЛІМ БАСҚАРМАСЫНЫҢ
М.МӘМЕТОВА АТЫНДАҒЫ ҚЫЗЫЛОРДА ПЕДАГОГИКАЛЫҚ ЖОҒАРЫ КОЛЛЕДЖІ
КОММУНАЛДЫҚ МЕМЛЕКЕТТІК ҚАЗЫНАЛЫҚ КӘСІПОРНЫ

Көркем еңбек және дизайн ПЦК-сы

КУРСТЫҚ ЖҰМЫС

Тақырыбы: Әйелдер костюм көйлегінің құрастыру сызбасын жобалау

Мамандығы - 0104000 - Кәсіптік білім беру

Біліктілігі - 0104023 - Өндірістік оқыту шебері, техник технологы

КБ-Б-19 топ студенті: ... ... ... ... ... ... ... .. Ж.М.Молдшова
(қолы)

Пән оқытушысы: ... ... ... ... ... ... ... ... ... ... Ж.Т.Ағысова
(қолы)

Қызылорда, 2021-2022 жыл
МАЗМҰНЫ

КІРІСПЕ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 3
І. НЕГІЗГІ БӨЛІМ
1.1.Киім туралы жалпы мәлімет ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..4
1.2. Сән бағыты ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..5
1.3. Модельдің сыртқы түріне жалпы сипаттама ... ... ... ... ... ... ... ... ... ... ... ... ..6
1.4. Модельдің эскизі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 8
II. ҚҰРАСТЫРУ БӨЛІМІ
2.1. Әйеллер костюм көйлегін модельдеу конструкциясы ... ... ... ... ... .. ... ... ... 9
2.2. Әйелдер костюм көйлегінің сызбасы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 11
2.3. Керекті қосымшалар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 18
2.4. Әйелдер костюм көйлегінің леколосын құрастыру ... ... ... ... ... ... .. ... ... ..18
III. ЗЕРТТЕУ БӨЛІМІ
3.1. Әйелдер костюм көйлегінің композициясымен қасиеттері ... ... ... ... ... ...20
3.2. Қолданылатын матаның қасиеттері, түрлері ... ... ... ... ... ... ... ... ... ... ... ... 20
3.3. Техникалық өңдеу бірізділігі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .21
IV.ҚОРЫТЫНДЫ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..26
V.ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР ... ... ... ... ... ... ... ... ... ... ... .27

КІРІСПЕ

Яғни бұл курстық жоба арқылы болашақ маман ретіндекөптеген мәселелерді қарастыра отырып ең алдымен киімнің жоғарғы сапасының бәрінен бұрын қолданылатын материялдардың сапасына,олардың дұрыс таңдалуына, модельдік көркемдік бейнесін жәнеконструкциясын дайындау технологиясын жетілдіруне байланыстыболады. Жаңа заманға сай киім ассортиментін жетілдіру елеулікеңейту. Тігін өнеркәсібіне байланысты халық шаруашылығын арнайыбұйымдармен(жұмыс киім, әскерге арналған киім тағы басқа)қамтамасыз етеді. Жапай өндірісте киім шығаратын техника ментехнологиялардың өндіріс ұйымдастырудың деңгейі жоғары болыпкеледі. Киімді конструкциялау барысында ғылым мен техника өндірісдамуының соңғы нәтижелері пайдалануы тиіс. Құрастыру көркем
модельдеу, сосын киімді тігу - ұйымдастырудың кұрделі процесс. Киімқұрастыру оның сызбасы мен пішілуіне тығыз байланысты. Таңдалғанпішімге байланысты матаның ені мен түрі - түсі, мата бетінің бедерінемата тығыздығына және адамның дене бітіміне байланысты болыпкеледі. Сызбаның торкөздеріне мойын айналымы,иық және жантігістері,етек белгілері сызбалары толық түсуі керек.Киімнің пішілуі еңнегізгі бөліктерден тұрады.Жең түбінің биіктігі тігілетін киімніңформасына байланысты.Сонымен бірге жеңнің тігілуіне,орналасуына,түріне қарай бірнеше топтары бар.Мысалы:тұтас пішілетін жеңдер реглан және жартылай регланболып бөлінеді.Мұндай жеңнің жең түптері кең келеді.Сонымен қатарқондырмалы жеңдердің де бірнеше түрлері бар.Жең аузы жеңніңтаңдалуына байланысты:көмкермелі,бүрмелі.әдіпт і.қаттамалы болыптігіледі.Негізінде адам дене бітімі 3 бөлімнен тұрады,бой биіктігі,кеудеайналымы, мықын айналымы.Бұл өлшем адамның жалпы өлшеміболып есептелінеді. Еңбекке қабілетті әр адамнан терең тәжірибелікжәне теориялық білімді іске шығармашылықпен қарауды талапетеді.Тігін өндірісінің алдында тұрған салмақты мәселелер де тек білікті мандар арқылы шешімін таппақ.Киім ассортименті оның пішінімен селуеті жең және жағасына пішімін айқындайтын үлгі құрылымына,байланысты.

I.НЕГІЗГІ БӨЛІМ

1.1.Киім туралы жалпы мәлімет

Жалпы киім ұғымы адамдардың уақытқа және қоғамдықжағдайларғасәйкес сұлулық туралы белгілі бір ұғыммен бейнелейтінсәнмен тығыз байланыста болады.Қай заманда болмасын адамзаталдындағы ұлы мұрат-міндеттердің ең басты-өз ісін, өмірінжалғастыратын, салауатты ұрпақ тәрбиелеу. Ал ойлы- пайымды,білімді, мәдениетті, іскер, еңбекшіл азамат тәрбиелеуді адамзаттыңақыл-ойымен мәдениетінің дамуындағы бағалы байлықтың бәрін игере отырып, оны бүгінгі ұрпақтың санасына ұстаздық
Шеберлікпенбіртіндеп сіңіру арқылы ғана жүзеге асыруға болады. Адамзат қоғамыдамыған сайын бұл көзқарастар өзгереді, яғни сәнде үнемі жаңарыпотырады.Киімді әркім өз бетінше таңдайды, таңдау барысында адамжеке талғамы мен сән ағымына сүйенеді. Жақсы киіне білуде өнер.Киім таңдаудағы жақсы талғамды білдіретін кең тарағананықтамалардың бірі-әдемілік, сәнділік. Сәнділік ұғымы ең алдыменкиім түсі мен сәніне қарай дұрыс құрай білуге тікелей байланысты,киімге деген талғампаздық адамның өзіне сын көзбен қарайалатынының белгісі болып табылады. Киімді жарасымды етіп пішу-қонымды киімдердің кепілі екенін ұмытпауымыз керек.Сонымен қатаркиім адамды қоршаған ортаның табиғаттың түрлі әсерлеріненқорғайды оны тұтыну мәні мен бірге қызмет ететін маңызы бар. Киімніңшығуы адам еңбегінің ерекшелігіне қоғамдық өндіріс пен мәдениеттіңдамуына тығыз байланысты. Алғашқы кезде киімді қазақтар малтерісінен илеп жүнен тоқып тігіп киетін болған киін бертін келе матағажүн салып сыратын болды. Қазіргі кездегі киімдер мынадай түрлергебөлінеді: ерекше маталарды қажет ететін өндірістік, арнайы киімдер,жұмысқа, қыдыруға, саяжай мен куроттарға, әскери адамдардың
теміржолшылардың, спорттық деп және тағы басқа. Киімутилитарлық және эстетикалық қызыметтерді атқаруға, адам денесінсыртқы әсерден қорғауға арналған бұйымдардың жиынтығы. Киімсөзімен мағыналас қолданылатын Костюм ұғымы кең мағынанықамтиды. Қазіргі кездегі костюмнің атқаратын қызметі сан алуан ол еңбірінші қажеттілік болып табылады. Өйткені киім адам ағзасынтабиғаттың және өндірістің ортаның әртүрлі зиянды әсерлеріненқорғайды. Қазіргі заманғы барлық киімдер екі классқа бөлінедітұрмыстық және өндірістік .Тұрмыстықтың өзі келесі класстарға бөлінеді: сырт киім, жеңілкиім, корсетті бұйымдар, бас киім.Сырт киімге- пальто, жәкет, тон, шекпен, бешпент, плащ, курткажатқызылады.
Жеңіл киім- көйлек, жейде, болузка, қалат, белдемше тағы басқа.
Бас киімдерге- құлақшын, фурашка, күнқағар, телпек, қалпақ,тақия, бөрік жатады. Тұрмыстық киімдерді былайша ажыраттуғаболады: жасына және жынысына қарай бөлінеді. Және ерлер менәйелдер киімдері үш түрлі жас молшерін кіші, орта, аға топтар болыпажыратылады. Киімдер маусымдық мерзіміне қарай жаздық ,қыстық,маусымдық және мерзімдекие беретін киімдер болып табөлінеді.Қазіргі заманғы жастардың талап-талғамын елеп-ескереотырып, сән жаңа стильге көшіп отыр.Сән ешқашан да ескіні мүлдежоққа шығармайды.Ол бүгінгі таңда көпшілік көңілінен шыққанүлгілерді пайдалана отырып оларды уақыт талабына сай талғамменжетілдіре түседі. Оларды пішу және тігу аса күрделі болғандықтан оныосы заманғы өнеркәсіп орындары ғана шығара алады. Қазіргі кездежастар арасында сәнге деген көзқарас өте айқын байқалады.Олардың көпшілігі сәннен алған біршама үлгілерді пайдаланады.Мысалы : 60-шы жылдары кең өріс алып жастар үлгісіне айналған,қысқа тар етекті белдемшелер қазірде сәнің биік сатысынан көрінеді.Оны орнықты кию тазалықты, әдемілікті, көріктілікті талап етеді.Осындай сәндегі киімдерді тігу, елімізде жылдан- жылға дамып келеді.

1.2. Сән бағыты

Сән ( modus деген латын сөзі) -- өлшем, тәсіл, іс - қимыл бейнесі. Сән - белгілі бір талғамның уақытша үстем болуы. Сән -- әлеуметтік құбылыс. Киім - бірінші қажетті зат. Оны өндірумен өнекәсіптің әр түрлі салалары айналысады, ал сатумен сауда жүйелері шұғылданады.
Археологиялық қазбалар нәтижесі киімнің қарапайым түрі көне палеолит дәуірінде пайда болғанын анық дәлелдейді. Бұл дәуірде тек тікелей табиғаттан алынатын өңдеуді қажет етпейтін материалдарды ғана пайдаланған. Мұндай киім қарапайым болған және не жыныстық, не әлеуметтік жағынан айырмашылығы болмаған. Бұл кезеңде костюм сыртқы ортаның әсерінен қорғайтын қабыршық рөлін атқарған. Неолит дәуірінде әлі күнге дейін өзінің өзектігін жоймаған киімнің негізгі үлгілері пайда бола бастады. Тарихи кезеңдерге байланысты адам қауымдарға бөліне бастағаннан кейін, киімді түрлі жыныстық, әлеметтік, мүлікткі белгілері бойынша бөліп қарау туындады. Осыған орай, костюм өзінің жетілуінің ерте кезеңінен бастап адамның қоғамдық өмірінде болып жатқан барлық өзгерістерді көрсетеді.
Стиль (styios деген грек сөзі) - мәнер, сипат, ерекшелік. Киімде бірнеше - классикалық, романтикалық, спорттық, фольклорлық (этникалық) стильдер болады.
Костюм (франц. сostume - киім - кешек) - белгілі бір ұлттың, дәуірдің, сословияның тұрақты киім үлгісі. Костюм әр дәуірдің эстетикалық идеалын көрсетеді.
Костюм - өнер туындысы. Ол адамзат мәдениетінің даму кезеңдерін көрсетеді. Сонымен, адам қоғамда этикетке, ал костюм өз кезегінде дәуірдің стиліне бағынышты. ХVIII ғасырда жаңа рококо (фрнац. раковина таңғажайып түрлі әшекей) стилі пайда болады. Рококо - сәнді, нәзік, кейбір сезімталдық, нақыштық, майысқақтық белгіні алып жүретін сәндік стиль. Бароко стиліндегі киімдермен салыстырғанда, рококо стилінің киімдері көп өзгеріске ұшырамады.тек сызықтары бұрынғысынан да көріктірек, мәндірек болды.

1.3. Модельдің сыртқы түріне жалпы сипаттама

Киімнің сыртқы пішінінің сипаттамсы.Түрлі ассортименттегі киімконструкциясының негізгі түрлі пішіндерге ие.Киім пішіні құрастыру және
сәндік деп бөлінеді.Көп жағдайда осы сызықтармен анықталады. Сондай-
ақ сэлуэттік депте сипатталады.
Сэлуэттік сызықтар киімнің көлемдік пішіні мен оның сыртқы
пішінімен кескінінің пропорциясын сипаттайды.
Киімді модельдеуде әртүрлі жастағы, өлшемдік және толықтық
жетекші сэлуэттер болып табылады.
Құрастыру сызықтары киім бетіндегі бөлек бөліктерге бөлінеді. Ең
көп кездесетіндері мынадай бөліктер.
артқы бой, алдыңғы бой, жең, жаға тағыда басқа. Киімнің негізгібөліктерінің тігістерін өзара қосады. Киімдегі әшекей құрастырушы
деп те айтуға болады.Сәндік сызықтарға әртүрлі әрлеу сызықтарын сондай-ақ бөлікшеттерінің контур сызықтарын жатқызады.Киім пішімі деп киімнің конструктиптік құрлымының жалпысипаттамасы түсіндіріледі.
Костюмге жалпы сипаттама.
Бұл классикалық үлгідегі жартылайқынамалы,ұзындығы бөкседен түсетін тік жағалы.Артқы бөлік:
-қақ ортасынан тігіс түскен және 2 иық тұсынан кант түсіріп тігілген.
- бүйір тұсынан ойық етіп басқа матадан тігілген.Ойық астынан тағы бір
ойық түскен.Осыған кант түсірілген.
-артқы бөліктің ортасынан белдікті өткізуге арналған төртбұрыш мата
жапсырылған.оған кант берілген
Алдыңғы бөлік:
-дәл артындағыдай етіп 2 ойық түсірілген.Осы 2 ойықты тігіп болған соң
жан тігістерін қосамыз.2 жан тігісін тігіп болған соң иықты қосамыз. Бұл
киімнің кеуду бөлігінің біткені .Кеуде бөлігін тігіп болған соң деңді
қосамыз
-қолтық астынан 2 қымтыма түсірілген.Алдыңғы бөлікті артқы бөлікке
қоспас бұрын тігіп аламыз
-жең бұл 2 тігісті болып келеді .Жеңдң қоспас бұрын жең нүктесін тауып
аламыз.Сосын барып қосамыз.Содан соң жағаны қосамыз.Жағасына кант
берілген.2 иығынан пагон қойылған.Содан соң плетчик қоямыз.
Астар кең етіп пішіледі.Ол адамның қимыл - қозғалысына ыңғайлы болуүшін пішіледі. Астарды тікпес бұрын жеңін етегін қайырып астардысосын барып тігеміз.Астарды ең алдымен қосу үшін жеңінен бастап
тігеміз. Қосар алдында жеңінен не болмаса жанынан тігіп жатқан кезде
ашық тастап кетмеіз.Ол астарды киімге теріс қаратып тігу үшін керек.
Астарды тіккенде жеңнен кейін жанына яғни бортқа қосамыз.Сосын астын
қосамыз. Барлық бөлшектерді тігіп біткен соң сәндеу жұмыстарына
кіргіземіз. Ол бұйымды әдемі етіп көрсету үшін тігіледі. Костюмді
белдікке. Өңірдің астыңғы бөлігіне білінбейтін етіп ілмек тігілді белдікке
де, ілмек тігілді. Жағасына екі жанынан шынжыр ілдім, сәнді көріну үшін.
Ең соңында бұйымды үтіктейміз.

1.4. Модельдің эскизі

II. ҚҰРАСТЫРУ БӨЛІМІ
2.1. Әйелдер костюм көйлегін модельдеу конструкциясы

Иыққа кию арқылы ұсталынатын және кеуде бөлігінің - иықтық беліне тиіп тұратын, арқаның жоғарғы жағында, иық пен кеуденің жоғарғы жағында орналасқан және жауырын мен кеуденің шығыңқы нүктелері арқылы өтетін төменгі сызықпен шектелген киімдерді иықтық киімдер деп атайды. Әйелдердің иықтық киімдерінің жалпы арқаны, дененің алдыңғы бөлігін, екі жең мен жағаны конструктивті сызықтармен кесіп өтеді. 2.1 суретте қондырылған жеңді иықтық бұйымның сызбасы келтірілген, онда конструктивтік сызықтар көрсетілген: жағаны қондыру сызығы, жеңді қондыру сызығы, иықтық және бүйірлік сызықтар, төменгі тігісі және арқа мен кеуденің алдыңғы бөлігінің қымтау тігу сызықтары.
Одан басқа негізгі детальды симметриялық жартыларға бөліп тұратын кеуденің алдыңғы бөлігінің орта сызығы, сондай-ақ қынама мен мықын сызықтары салынған.

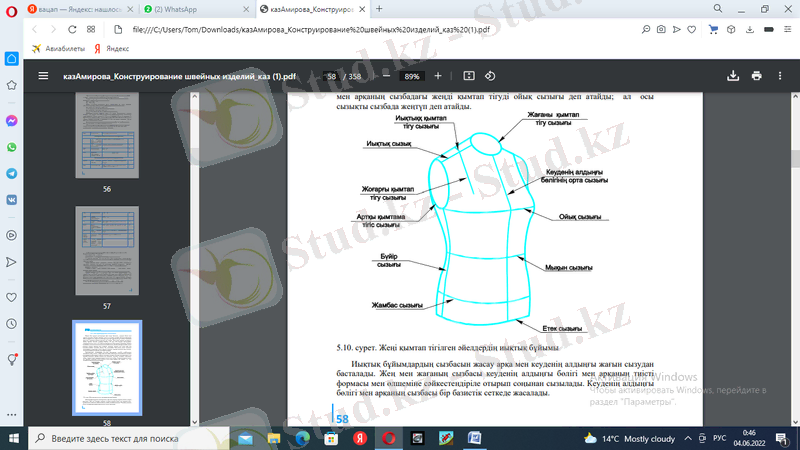

Конструктивтік сызықтардың атаулары конструкция негізінің сызбасындағы атаулармен сәйкес келеді. Алайда жаға мен жеңді бөлшектеу сызықтарының атаулары конструкция сызбасындағы бұйымда басқаша аталады.
Кеуденің алдыңғы бөлігі мен арқаның сызбадағы жағаны қымтап тігу сызығын кеуденің алдыңғы бөлігіндегі мойын сызығы немесе арқаның мойын сызығы деп атайды. Кеуденің алдыңғы бөлігі мен арқаның сызбадағы жеңді қымтап тігуді ойық сызығы деп атайды; ал осы сызықты сызбада жеңтүп деп атайды.

Адам денесі мен оның (антропометриялық) бөліктерін өлшеудің үш
тәсілі бар:
-бірінші тәсіл арқылы тік немесе көлденең жазықтықтағы кез-келген
нүктелер арасының арақашықтық проекциясын өлшейді:
-екінші тәсіл арқылы екі нүкте аралығының ең қысқа қашықтығын
өлшейді:
-үшінші тәсіл арқылы дене бітімінің үстін өлшейді,
Анықталған нүктелер антропомериялық нүктелер деп аталады.
Адамды өлшеу барысында 16 антропометриялық нүкте қолданылады.
Оларға қысқаша сипатама:
Бой - Б. Еденнен құлақүсті нүктесіне дейінгі аралық.
Жартылай мойын айналымы-ЖАм. Мойынның толық айналымын
өлшейді. Өлшеу барысында мойын пішініне және орналасуы мен
ерекшеліктеріне назар аударуы қажет: ұзын - қысқалығына алдымен
артына иілуіне, жетінші мойын омыртқасы айналсын май басуына.
Кеуденің бірінші жартылай айналымы-ЖАк1. Бұл айналым толық
айналымда өлшенеді.
Кеуденің екінші жартылай айналымы-ЖАк2. Арқаға сантиметірлік
таспаны көлденеңнен қолтық асты ойындысының астымен өлшейді.
Кеуденің үшінші жартылай айналымы-ЖАк3. Бұл өлшемен
кеуденің толық үшінші айналымын өлшейді.Жартылай бел айналымы-ЖА бел. Белдің толық айналымынөлшейді.Өлшем өлшегенде өлшемнің жартысын алады.Жартылай мықын айналымы-ЖА мық. Мықын айналымынтолық өлшейді. Таспа тұлғаны айналдыра шығынқынүктелерге:артынан-жамбасқа, алдынан қарынға жайғастырады.Өлшемнің жартысы жазылып алынады.Кеуде ені-Ек. Әйеледрден кеуде бездерін тігінен қоса есептегендегіқолтық асты шұңқырларының алдыңғы бұрышын өлшейді.Жартыөлшем жазылып алынады.Артқы бел сызығынан мойын негізделу нүктесіне дейінгі аралық-Ұар.б.б. Артқы бел сызығынан мойын негізіндегі иықтық тігістің жоғарғынүктесіне дейінгі аралықты омыртқаға параллель өлшейді.Мойын нүктесінен алдыңғы бел сызығына дейінгі аралық-Ұал.б.б.Мойыннан кеуденің шығыңқы нүктесі арқылы өтетін белге
дейінгі аралық.Кеуде биіктігі - Бк. Мойынның негізгі нүктесінен кеуденің шығыңқынүктесіне дейінгі аралық.Арқа ені-Еар. Жауырын бойымен қолтық асты шұңқырларыныңартқы бұрыштары арасындағы арақашықтықты өлшейді.Өлшеудің жартысы алынып жазылады.Бұйым ұзындығы-Ұбұй. Шартты қабылданған типтік талаптағықалыптағы қалаған ұзындығына дейінгі арақашықтықты өлшейді.Иық белдеу ені-Еи. Жобаланған иық тігісі негізгі нүкетесін негізгімойын ақырғы нүктесіне дейін өлшейді.Жең ұзындығы-Ұжең. Иық нүктесінен түсірілген жең ұзындығыныңарақашықтығы.Иық айналымы - Аи. Айналымды иық осіне перпендикуляр өлшейді.

2.2. Әйелдер костюм көйлегінің сызбасы

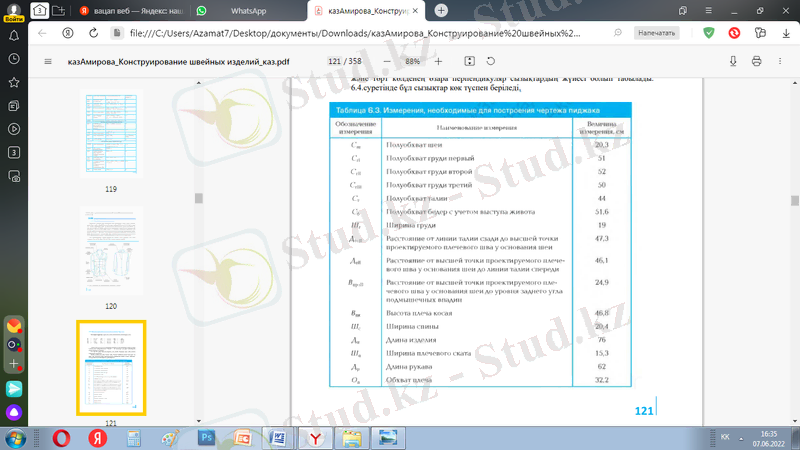

Кестенің соңғы бағанында мысал ретінде есептеу үшін пайдаланылатын 170-100 -- 88 өлшемдегі ер адам өлшемдерінің сандық мәндері келтірілген. Негізгі торды салу және базаны сызу. Негізгі сызбаның негізгі торы төрт тік және төрт көлденең өзара перпендикуляр сызықтардың жүйесі болып табылады.

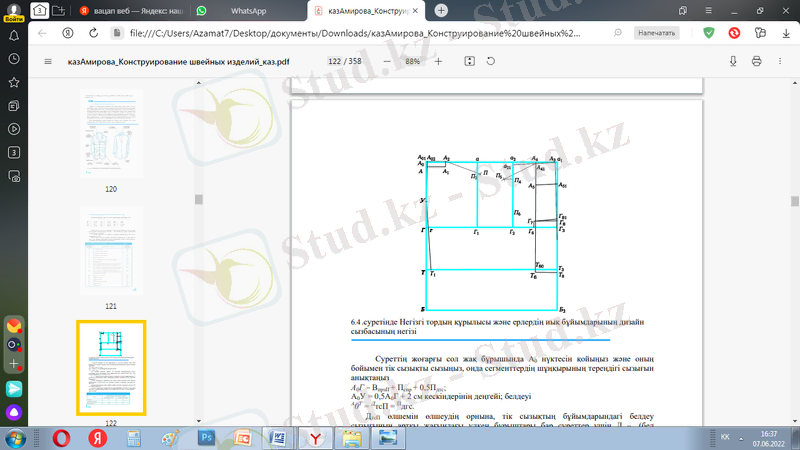

Негізгі тордың құрылысы және ерлердің иық бұйымдарының дизайн
сызбасының негізі

Суреттің жоғарғы сол жақ бұрышында А0 нүктесін қойыңыз және оның бойымен тік сызықты сызыңыз, онда сегменттердің шұңқырының тереңдігі сызығын анықтаңыз
А0Г = ВпрзII + Пспр + 0,5Пдтс;
А0У = 0,5А0Г + 2 см кескіндерінің деңгейі; белдеуі
А0Т=ДтсП = Пдгс.
ДтсП өлшемін өлшеудің орнына, тік сызықтың бұйымдарындагі белдеу сызығының артқы жағындағы үлкен бұрыштары бар суреттер үшін ДтсПо (бел салмағы бойынша); ТБ = 0,5 ДтсП - 5 см. А0, Г, Т және Б нүктелерінен көлденең сызықтар оң жаққа қарай таралады. T
нүктесінен көлденеңінен артқы қабырғаның аралық сызықтары (TTД) сәулетіне байланысты Тұлғаға байланысты, ортасында тігіс болуы немесе болмауы және суреттің
ерекшеліктері. 6.4.кестесінде осы мәндерді қалыпты позициялы суреттер үшін көрсетеді.

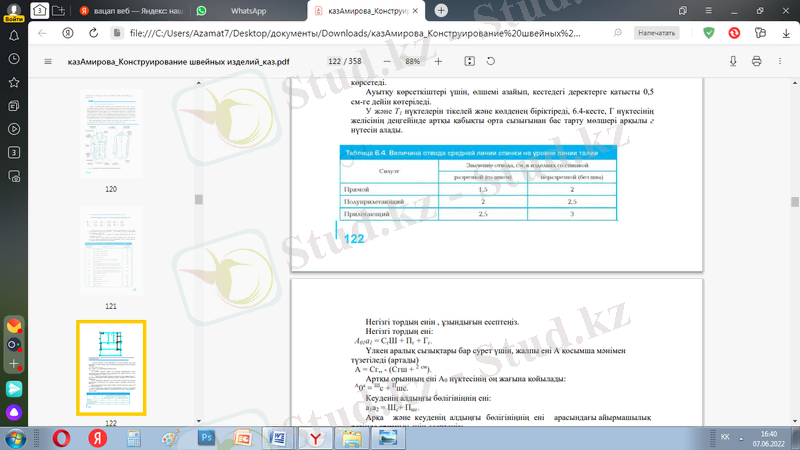

Ауытқу көрсеткіштері үшін, өлшемі азайып, кестедегі деректерге қатысты 0,5см-ге дейін көтеріледі.У және Т1 нүктелерін тікелей және көлденең біріктіреді, 6.4-кесте, Г нүктесінің
желісінің деңгейінде артқы қабықты орта сызығынан бас тарту мөлшері арқылы г нүтесін алады.

Негізгі тордың енін , ұзындығын есептеңіз.
Негізгі тордың ені: А01а1 = СгШ + Пг + Гг.
Үлкен аралық сызықтары бар сурет үшін, жалпы ені A қосымша мәнімен түзетіледі (артады) А = Сг„ - (Сгш + 2 см).
Артқы орынның ені А0 нүктесінің оң жағына қойылады:
А0а=Шс + Пшс.
Кеуденің алдыңғы бөлігініңнің ені:
а1а2 = Шс+ Пшг.
Арқа және кеуденің алдыңғы бөлігініңнің ені арасындағы айырмашылық ретінде арқаның енін есептеңіз:
аа2 = А0а.1 - (А0а + а1а2).
Егер аа2 мәні төменгі ені ең аз енінен аз болса, Пг толық енін көбейтіңіз немесе Пшс және Пшп. а, а2, а1 нүктелерінен тік сызықтар жүргізіледі 6.4. суретте және көлденең сызықтармен қиылысатын жерлерде Г1, Г2, Г3,
Т 3 және Б 3көрсетілген.
Мойын және артынан иық сызығын салу. Арқа жақтың ортаңғы сызығы үстіңгі жағында 0,5 см ұзартылады: А0А01 = 0,5 см.
Бөлінген арқа жағында жоғарғы бөлікте орта керісінше оңға қарай 0,5 см қашықтықта:
А01А02 = 0,5 см.
Егер сәулеті өте бүкір болса, онда А01А02 1-см-ге дейін көтеріледі. А01(А02) нүктесінен А01(А02) сызығына перпендикуляр У, арқа жағындағы мойынның еніне тең:
А01(А02)А2 = Сш3 + Пшгс
Егер бұл көрсеткіш 7-ші мойын омыртқасының аймағында иық сүйегінің немесе майдың аймағындағы бұлшықеттері ен жоғары дамыған болса онда 0,5... 1 см, дейін ұзарады.
Артқы жағындағы мойынның биіктігі (тереңдігі) шыңдары бойымен А2 нүктесінен белгіленеді:
А2А1 = А01 (А02)А-23.
А1 нүктесі арқылы паралельді А01 (А02)А2, және оның А01 (А02) У қиылусуын А-деп белгіленеді.
Иық нүкте екі дұғаның қиылысында анықталады, артқы позиция - нүкте А2 радиусы А2П, сегментінің алынған бірінші және Т1 радиусы екінші сегменті Т1П нүктесіне тең:
АП = Шп;Т1П=Впк + Пдтс + 0,5ПуШ
онда Пуп - иық кигішіне бір ұзарту үшін (егерде ол жоспарланған болса). Иық кигіші қалыңдығы 1 см, Пуп = 2,5 см тең. Кеуденің алдыңғы бөлігінің иық сызығын салу. Г3 нүктесінен көлденең сызық бойынша сол жаққа қарай Г3Г6 қиындысын қалтырады:
ГзГ = 0,5ГзГ + 1 см.
Г6 нүктесінен жоғары перпендикуляр бойымен - Пспр тең бір бөлік қалтырады:
Г6Г7 = Пспр.
Г7 нүктесі арқылы көлденең және а1 тік қиылысу кезінде Г8 нүктесін алады.
Г8 нүктесінен жоғары нүктені анықтау үшін резервтің мәні төменде көрсетілген:
Г8Г81 = 0,05Шг.
Алынған бүйірлері бар пәлте және курткалар үшін:
Г8Г81 = 0,025Шг.
Перпендикуляр көтеріп қорытқы желісіне Г7 нүктесінен және Г81 жалғаңыз. А0 нүктесі арқылы көлденең қиылысу нүктесі А3 деп белгіленеді. А3 сол жағынан А^Ф мойын кеуденің алдыңғы бөлігініңлер енін анықтайтын бөлім анықталады:
А3А4 = А01(А02)А2 + 2---2,5 см.
Егер суретте ілінген иық белбеуі болса, онда еркін элемент 3,3,5 см-ге дейін көтеріледі, ал иілу белбеуі бар цифрларға 1 ... 1,5 см дейін ұзартылады. А4 нүктесі арқылы қиылысу нүктесінде T нүктесінен алынған көлденең сызықпен тік сызық сызып, Т60 нүктесіне қойылады.Т60Т6 кеуденің алдыңғы бөлігініңсінің белдеу сызығының түсуі - 1 см-ге тең.
Т6 нүктесінен оңға қарай көлденең сызық сызылады, оның а1 нүктесі қиылысында Т8 нүктесі алынады. Мойынның жоғарғы жағы Т6А41 секциясын А4 нүктесінен тік сызық бойымен жоғары қарай орналастыру арқылы анықталады:
Т6А41 = ДтпИ + 0,5Т60Т6 + Пдтп + °,5Пуд.
А41 нүктесінен қайраңының мойнының тереңдігі:
А41А5 = 0,45СшА5 нүктесінен А3Г81 сызығына перпендикуляр төмендетіп және А51 нүкте алынады. Иық жиегінің соңғы нүктесін екі жолмен анықтауға болады. Егер ВпкпП өлшеуін пайдаланатын болсақ, онда соңғы (П5) нүктесі екі дұға А41 және Т8нүктелер арқылы анықталады. А41 нүктесінен алынған дұға радиусы:
А41П5 = Шп.
Т8 нүктесінен дұға радиусы:
Т8П5 =ВпкпИ + 0,5Т6Т60 + Пдтп.
П5 нүктесінен тік а2 нүктесіне алынған көлденең сызық қиылысу нүктесі П4 білдіреді.
Екінші әдіске сәйкес, А41 нүктесінен А3Г81 түзу сызығына перпендикуляр сызық түсіріледі, оның қиылысы а2Г2 түзу сызығы а21 белгіленеді. а21 нүктесінен төменгі жағынан а21П4 бөлік қалтырады: а21П4 = аП2. Қосалқы нүктенің П6 позициясы (кеуденің алдыңғы бөлігініңнің саңылауы тік а2 тиетін нүкте) бөлігі анықталады:
Г2П6 = 0,25Г2П4 + 0,5 см.
П6 нүктесінен бастап П6П4 радиусты П4 нүктесінің сол жағына дұға жүргізіледі және А41 нүктесінен оның үстіне Шп радиусына тең болатын белгі жасайды:
А41П5 = Шп.
Арқаның құрылысы. Артқы жағының ортаңғы сызығы түс түсіне және орташа қалыңдықтың болуына байланысты жасалады. Арқасы жоғарғы орташа ортасында тігісті желісі қатысуымен (қалақтардың деңгейіне) бөлігі 0,5 см оңға тәркіленді:
А01А02 = 0,5 см.
Егер сәулеті өте бүкір болса, онда А01А02 -1 см-ге дейін көтеріледі. Болашақта, мойынға арналған тіректі салғанда, А01 нүктесі емес, А02 нүктесі болып табылады. Бұйымдары және бел жолында көрпемен жаппа істеп қайтып орта тігісі іргелес:
Т1Т11 = 0,8... 1,3 см.

Бүйірлік сызықтардың құрылысы.
Келесі кезеңде сызықтар бұйымның түсі, оның модельдік ерекшеліктері көрсетілетін құрылыс базасының дизайнын жасайды. Бұл бүйірлік сызықтар, төменгі сызық, белдегі тік сызықтар сызығы, бүйір желісі, қалта сызығы. Бүйірлік сызықтар, тік сызықтар және төменгі сызықтың табиғаты жобаланған бұйымның пішіні мен түсіне үлкен әсер етеді.Үлкен көлемдегі және жұмсақ пішіндегі өнімдерді жасау үшін артқы және бүйірлік жіктердің ортаңғы тігісі - сындарлы сызықтардың ең аз санын қолданыңыз.
Пішінде бұл тікелей сызықтар. Бүйірлік тігіс есігі ортаңғы бөліктің ортасында орналасады немесе артқы жағына аздап ауысады.
Бүйірлік сызықтар, тік сызықтар және төменгі сызықтың табиғаты жобаланған бұйымның пішіні мен түсіне үлкен әсер етеді Шағын және орташа көлемдегі өнімдер көп сындарлы сызықтармен салынған.
Тігінен қымтаулы тігіслер мен рельефтер бұйымның алдыңғы және артқы бетінен беткі жағына айқын түрде өтетін нақты пішін бұйымдарын жасау қажет болған жағдайда, кеуденің алдыңғы бөлігінде және артқы жағында Г1 және Г4 нүктелерінен өтетін тік сызықтардың жанында орналасқан Осы тігістерді, егер тегістелетін пішіннің өнімі көрсетілсе ойық бөлігіне ауыстырады.
Бұйымның тік сызығы кеуденің алдыңғы бөлігінің және артқы жағының түбін ұзартпай және осы бөліктерді белдің бойымен тарылтпай жасайды.
Денеге қатты жанасатын бұйымдар бел сызығы бойынша тарылады да төмен қарай кеңейеді. Жартылай жататын бұйымдарда, бөлшектердің тарылуы мен кеңеюі қатты жнасатын өнімдерге қарағанда тыныш және қалыпты болады. Трапециялы өнімде негізгі бөліктердің құрылысы жартылай жататын түрге ұқсайды, алайда төменгі бөлікте бөлшектер мен бөлшектердің үлкен бөлігі кеңейе түседі.
Өнімде кеуденің алдыңғы бөлігінің мен артқы жағы бүйірлік жолдар бойымен қосылады. Бұл сызықтардың орналасуы мен конфигурациясы бұйымның түріне, оның түсіне және кесілгеніне байланысты. Кеуденің алдыңғы бөлігінің көлденең сызықтары және артқы жағы тік, күрт немесе тегіс қисықбелдеуде жамбас сызығынан түбіне дейін кеңейту немесе тарылту.
Бүйірлік желілердің құрылысы олардың шетінен, белбеуінен, жамбасынан, астыңғы жағынан және осы сызықтардың конструкциясы бұйымның көрсетілген пішініне сәйкес орналасуын анықтайды.. Ойықтың тереңдігінде бүйірлік желінің орны Г1 және Г4 тармақтарының арасындағы тереңдік сызығында орналасқан F5 нүктесінің ұстанымымен анықталады. Еркін пішіндегі бұйымдарда F5 нүктесі F2 нүктесіне жақын - ілмектердің ортасында орналасқан немесе ол онымен біріктіріледі.
Көлемі үлкен емес жартылай жанасып жататын бұйымдарда Г5нүктесі Г1нүктесіне ауысады.
Бүйірлік тігін осындай болған жағдайда бел бөлігіне қосымша тігіс немесе рельеф салу керек . Кішігірім көлемнің жартылай іргелес түсінің бұйымдарында F5 нүктесі Г1 нүктесіне ауыстырылады. Кеуденің алдыңғы бөлігінде бүйірлік тігістің осы позициясы көмегімен белдеу сызығында немесе рельефте қосымша қымтаулы тігіс қажет.
Пенжек түріндегі бұйымдарда Г1 нүктесі Г1 нүктесімен сәйкес келеді немесе тіпті Г1нүктесінің сол жағына 0,5 ... 1 см-ге дейін жылжиды, ал екінші жағдайда бүйірлік сызық бедерлі сызыққа айналады. Кеуде деңгейінде бүйірлік сызықты анықтағаннан кейін оның деңгейін белдеу деңгейінде анықтаңыз.
Тікелей түзу сымбатты бұйымында ойық тереңдігінде, бүйірлік сызықтар - түзу сызықтар сияқты. Олардың құрылысы үшін Г5жәнеБ нүктелерінде осьтік сызық жасалады. Б2 нүктесінің жамбас деңгейінде орналасуы ББ2 сегменті бойынша анықталады:
ББ2 = ГГ5 + (ББ1 - Гг)2. ГГ5, ББ1,
Гг кесінділерінің ұзындығы арқаның чертеждегі тиісті өлшемдерімен аныталады. Орталық сызықтың ойық сызықтары және төменгі сызықтармен қиылысуы Г51және Н2нүктелермен белгіленеді. Жапсырылып жанасатын немесе жартылай жапсырылатын өнімдердің бел сызығы бойынша ені кеуде сызығындағы енінен аз болады. Осы аудандардағы өнім енінің айырмашылығы белдеудің талшықтарының жалпы қынама апшасымен анықталады. Бұл шама сүт безінің үшінші бөлігімен және белдің жартысы арасындағы айырмашылық ретінде анықталады: ХВ = (Crin+ Пг) - (Ст + Пт).
Арқаның орта желісін жүргізгенде қынама апшасының ... жалғасы
