Зертханалық жұмыс №2: Реттілік және бірлескен диаграммаларды құру
Қазақстан Республикасының Білім және ғылым министрлігі
Қарағанды Техникалық университеті
АЕЖ кафедрасы
Зертханалық жұмыс №2
Пәні: Автоматтандырылған басқару модельдері мен әдістері
Тақырыбы: «Реттілік диаграммалары және бірлескен диаграмма»
Орындаған: Абдужапарова Ш
Тобы: ИС-18-1
Тексерген: Сагатбекова Д. Е.
Қарағанды 2021 ж.
Бұл зертханалық жұмыста реттілік диаграмманы және бірлескен диаграмманы қолдану арқылы диаграммаларды құру болып табылады.
Астынғы суретте диаграмманы құруға арналған, параметрлерге құсбелгісін қойып шығамыз.

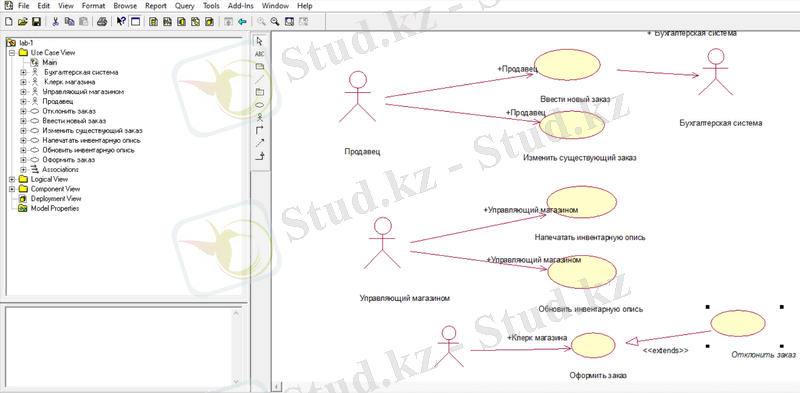

1 - сурет
2 - сурет рұқсат берілу ақпараттарға

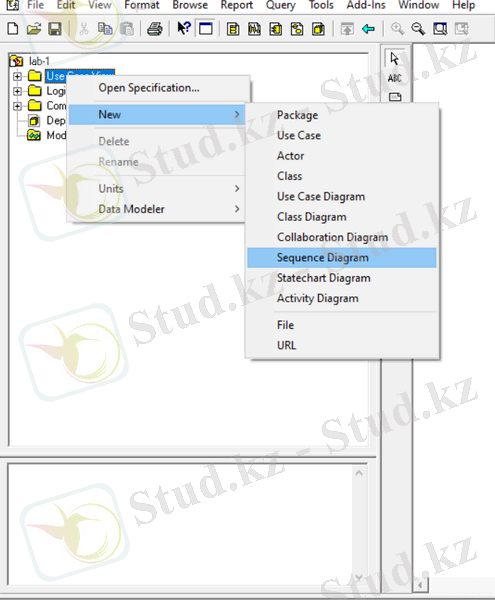

Енді, берілген логикалық бөлімшеге «New» және «Sequence Diagram» басып, жаңа диаграмманы құрамыз.
3 - сурет жаңа реттілік диаграмма жасау

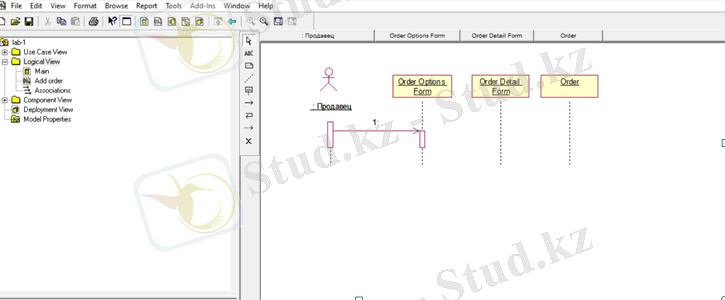

Ашылған бетке, браузерден «продавец» деген адамшаны тартып қоямыз. Содан сон, оның диаграммаға қатысты бөліктерін тереміз.
Добавление на диаграмму действующего лица и объектов
- Перетащите действующее лицоSalesperson(Продавец) из браузера на диаграмму.
- Нажмите кнопкуObject(Объект) панели инструментов.
- Щелкните мышью в верхней части диаграммы, чтобы поместить туда новый объект.
- Назовите объектOrder Options Form(Выбор варианта заказа) .
- Повторив шаги 3 и 4, поместите на диаграмму объекты:
- OrderDetailForm(Форма деталей заказа)
- Order#1234 (Заказ №1234)

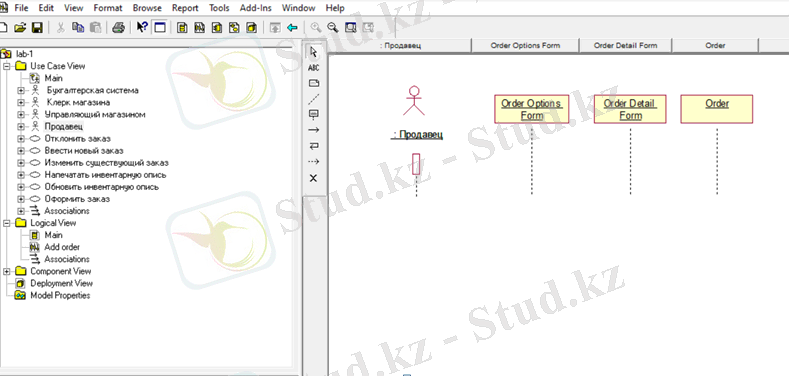

4 - сурет параметрелерді қою
Параметрлер ішінен сызбаны қолдану арқылы берілген міндеттерін байланыстырып шығамыз.
5 - сурет нысандарды байланыстыру

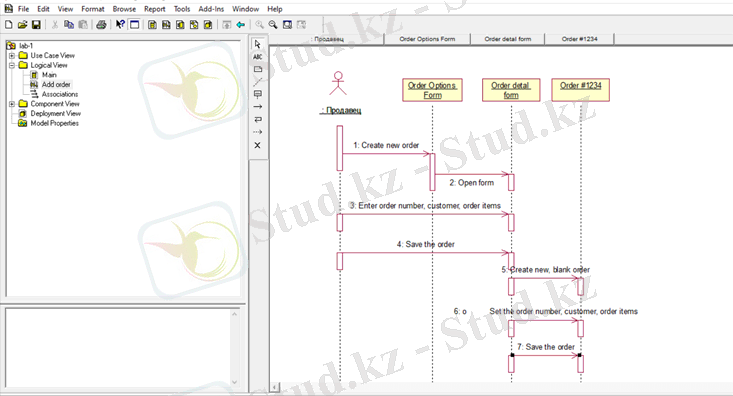

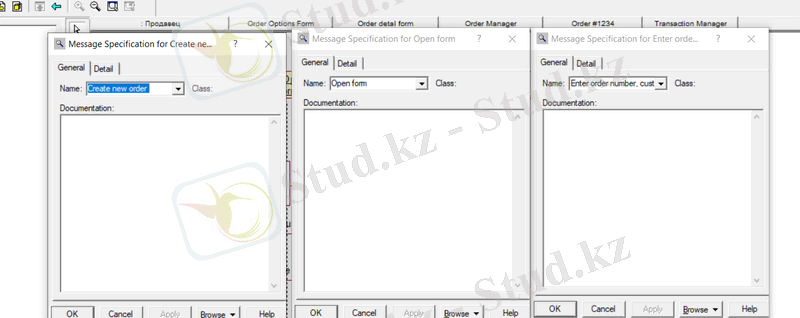

Оларға ат береміз.
6 - сурет сызбаларға ат беру

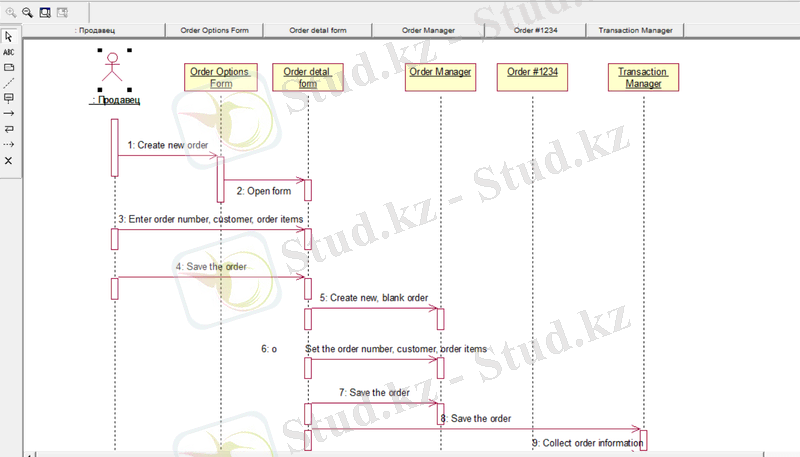

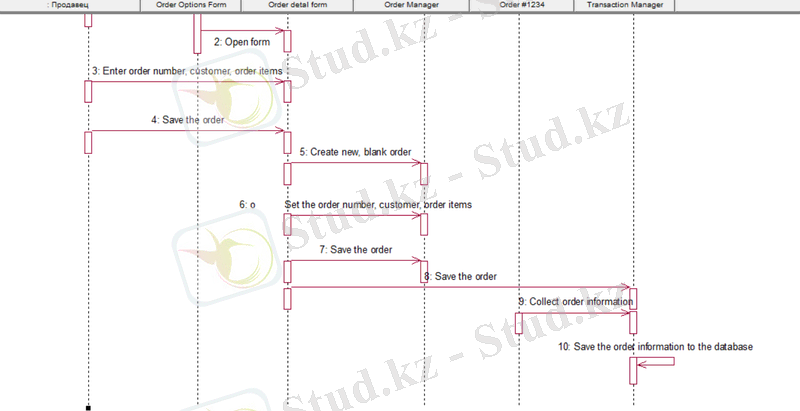

7 - сурет реттелген диаграмма
8 - сурет реттелген диаграмма
9 - сурет реттелген диаграмма
10 - сурет реттелген диаграмма

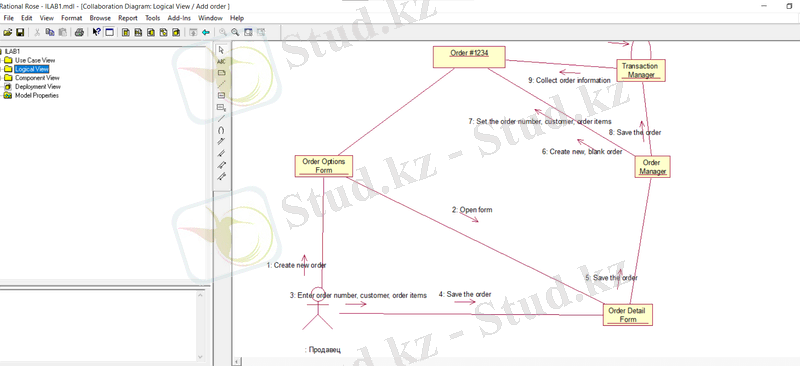

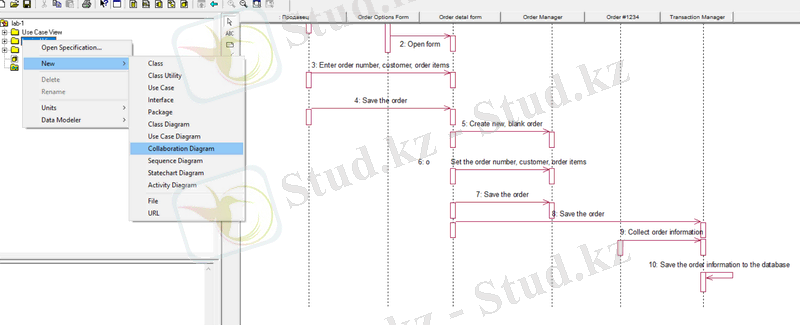

Енді, бірлескен диаграмманы құруымыз қажет. Ол үшін логикалық бөлімді тандап, ондағы жаңадан бірлескен диаграмма бөлімін белгілейміз.
13 - сурет Бірлескен диаграмма
