КІРІСПЕ

Сорғылар-бұл сұйықтықтарды (су, шлам, май және т.б.) қысыммен жылжытуға арналған гидравликалық машиналар. Сорғы қозғалтқыштан алынған энергия есебінен жұмыс істейді. Бұл энергияның бір бөлігі гидравликалық және механикалық кедергілерді жеңу үшін жоғалады, оның басқа бөлігі артық қысым жасау үшін жұмсалады, соның арқасында сұйықтықтың сорғыдан оны тұтыну орнына қозғалысы қамтамасыз етіледі.
Тісті сорғылар майды, мұнайды, мазутты, дизель отынын, тез қататын сұйықтықтарды (мысалы, битум, парафин немесе вискоза) айдау үшін қолданылады, бірақ механикалық қоспаларсыз. Олар машина жасауда, Мұнай және химия өнеркәсібінде, коммуналдық және ауыл шаруашылығында, құрылыс кешенінде кең таралған.
Тісті сорғы қондырғыларының негізгі жұмыс элементтері екі беріліс, электр қозғалтқышы және сорғы корпусы болып табылады. Берілістердің бірі-жетекші, ал екіншісі-құл.
Екі редуктор бірдей тістермен жабдықталған, олардың саны әдетте 6-дан 12-ге дейін өзгереді. Электр қозғалтқышы жетек редукторын іске қосатын және онымен бір осьте орналасқан жетек функциясын орындайды.
Сорғылардың осы түрінің корпустары берік материалдардан жасалады. Сонымен, тұтқыр заттармен жұмыс істеу үшін сорғы корпусы, ротор және доңғалақ сияқты элементтер иілгіш шойыннан немесе тот баспайтын болаттан жасалуы мүмкін. Сорғы қондырғысының корпусы көміртекті болаттан жасалуы мүмкін. Еріткіштермен жұмыс істеу үшін майды кетіруге қарсы опция бар.
Жоғарыда аталған элементтерден басқа, сорғылардың осы түрінің дизайны жеңдермен, тығыздағыштармен, қауіпсіздік клапандарымен, білікпен, шұңқырмен, мойынтіректермен, жаңғақтармен және т. б.

1 Негізгі бөлім

Тісті сорғы корпуста орналасқан екі берілістен тұрады. Берілістердің бірі бір осьте орналасқан электр қозғалтқышымен қозғалады, ал екіншісі тістердің тығыз ілінуіне байланысты біріншісінен айналады. Жұмыс кезінде сұйықтық доңғалақ тістерімен ұсталады, корпустың қабырғаларына қысылады және сору жағынан айдау жағына жылжиды. Тістердің тығыз жабысуына байланысты сұйықтықтың кері бағытта ағуы іс жүзінде жоқ.

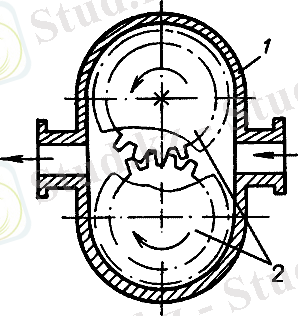

Сурет 1. Тісті сорғы схемасы
1-корпус; 2-беріліс
Саны тісті да шегі дейін қысқартылуы мүмкін екі, бұл ретте айналатын элементтері болады кескіні тәріздес, сегіздікке.
Мұндай супер зарядтағышта екі "сегіздіктің" қозғалтқышынан жетекті қамтамасыз ету қажет, өйткені редукторлардан айырмашылығы олардың ілінісі жоқ.
Бұл түрдегі супер зарядтағыштардың артықшылығы ықшамдылықты, дизайнның қарапайымдылығын, клапандардың болмауын, жоғары жылдамдықты электр қозғалтқыштарын жүргізу үшін пайдалану мүмкіндігін, желінің қарсы қысымынан қоректенудің тәуелсіздігін, реверсивтілікті, жоғары қысым алу мүмкіндігін қамтиды (алты сорғы үшін 5 МПа, "сегіздік" сорғы үшін 0,5 МПа). Негізгі кемшіліктер - жұмыс органдарының тез тозуы, жеткізілімнің төмендігі және тиімділігі салыстырмалы түрде төмен (0,75% дейін).

Сурет 2. Сегіздік типтегі супер зарядтағыш схемасы
1-корпус; 2-доңғалақ
Сыртқы тісті берілісі бар тісті сорғы:

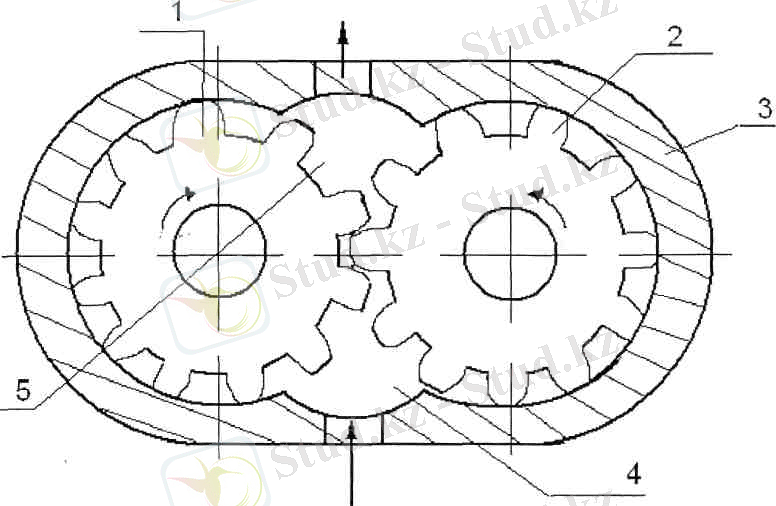

Сурет 3. Сыртқы тістері бар тісті сорғысының схемасы
Беріліс сорғылары айналмалы гидравликалық машиналардың ең көне өкілдерінің бірі болып табылады.

Ауыстыру процесінің сипаты бойынша бұл сорғылар айналмалы-айналмалы машиналар класына жатады, онда ығыстырылған сұйықтық айналу осіне перпендикуляр жазықтықта қозғалады, сору қуысынан сорғының айдау қуысына өтеді. Бұл жағдайда ығыстырғыштар тек айналмалы қозғалыс жасайды.
Тісті сорғылар ішкі және сыртқы берілістердің берілістерімен орындалады. Тісті сорғының ең көп таралған түрі-сыртқы берілісі бар сорғы. Мұндай сорғы қысылған бірдей цилиндрлік берілістерден тұрады-статор деп аталатын олардың корпусына тығыз орналасқан жетекші және жетек. Берілістер көрсеткілермен көрсетілген бағытта айналғанда, тістердің қуыстарына салынған сұйықтық сору қуысынан сорғы корпусынан және A1, b1 B2, a2 тістерінен пайда болатын сору қуысына өтеді (люкпен белгіленген). Редукторлар айналған кезде a1 және a2 тістері B1 және b2 тістерімен босатылған кеңістікте орналасатыннан гөрі сұйықтықтың көп мөлшерін ығыстырады. P2 қысымындағы сұйықтық көлемінің айырмашылығы сорғының айдау желісіне шығарылады.
Сыртқы берілісі бар редукторлар қарапайым және сенімді, өлшемдері мен массасы аз. Ең жиі қолданылатын сорғылар бірдей тісті тістері бар жұп тісті берілістерден тұрады. Берілісті арттыру үшін кейде орталық жетек редукторының айналасында үш немесе одан да көп берілістер бар сорғылар қолданылады. Сұйықтықтың қысымын арттыру үшін көп сатылы тісті сорғылар қолданылады. Бұл сорғылардың әрбір келесі сатысын беру алдыңғы сатыдан аз. Артық сұйықтықты бұру үшін әрбір сатының тиісті рұқсат етілген ең жоғары қысымға реттелген қайта өткізу клапаны болады. Бұл сорғылардың максималды қысымы әдетте 10 МПа (100 а) және сирек 20 МПа (200 а) құрайды.
Барлық тісті сорғыларда:
үш негізгі элемент бар - бекітілген статор және айналмалы ротор және құлыптар
сору және айдау камерасы бір мезгілде статордың, ротордың және тұйықталудың жабылуына байланысты герметикалық түрде бөлінген
беру сору камерасында тұйықтағышпен герметикалық түрде кесілген көлемді жасау арқылы жүзеге асырылады
қысылған көлем пайда болады
сору және айдау қуыстарындағы сұйықтықтың таралуы Саңылау болып табылады, яғни клапандар мен клапандарға қажеттілік жоқ
тұйықтағыштардың бір еркіндік дәрежесі бар
сұйықтықты беру біркелкі емес, берудің пульсациясы бар
сорғының берілуі жүктемеге байланысты емес
Бұл ерекшеліктердің көпшілігі басқа көлемді гидравликалық машиналарға тән, бұл таңқаларлық емес, өйткені беріліс сорғылары көлемді.
Әр түрлі белгілермен бір-бірінен ерекшеленетін тісті сорғылардың көптеген түрлері бар:
ілінісу сипаты бойынша
ішкі ілмекпен
сыртқы (сыртқы) ілмегі бар
тіс пішіні бойынша
тікелей тістері бар-тік тісті
шевроды тісті,
бұрандалы тістермен
ротордың айналу бағыты бойынша
оң айналу
сол жақ айналу
реверсивті
тіркелетін роторлар саны бойынша
екіроторлы
көпроторлы
қадамдар саны бойынша
бір сатылы
көпсатылы
реттеу мүмкіндігі бойынша
реттелетін
реттелмейтін
жұмыс қабілеттілігін қысымнан қамтамасыз ету тәсілі бойынша
түсірілген
тиелмеген
автоматты реттеу соңғы саңылаулары
Ұсынылған жіктеу шартты болып табылады және кейбір сирек кездесетін немесе перспективалы дамуды қамтымауы мүмкін.
Сорғының ерекшеліктерін талдай отырып, сіз тек бір атрибут бойынша жіктелумен шектелмеуіңіз керек, өйткені оның жұмысы көптеген факторларға байланысты.
Ішкі берілісі бар редукторлар Шу мен пульсацияның әлдеқайда төмен деңгейіне ие, бірақ оларды өндіру әлдеқайда қымбат, осы типтегі сорғылар көбінесе стационарлық престерде, машиналарда қолданылады. Осы гидравликалық машиналардың дизайны мен ерекшеліктері туралы мақалада ішкі берілісі бар беріліс сорғылары туралы көбірек білуге болады.

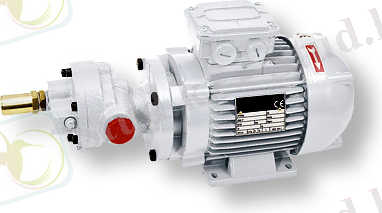

Liverani Gear-сыртқы байланыс сораптары.
Өнімділігі төмен тісті сорғылар:
- шойыннан, қоладан және тот баспайтын болаттан жасалған бұйымдар,
- дизайн-моноблок,
- керамикадан, кремний карбиді мен фторкаучуктан жасалған нығыздау,
- бес алдын ала орнатылған жетек жылдамдығы,
- 5 және 10 бар қысым арасындағы таңдау.
Ішкі берілісі бар беріліс сорғылары өндірістерде тұтқырлығы 60 000 см-ге дейін сұйықтықтарды жылжыту үшін қолданылады, олар аз абразивті әсерге ие, бірақ қатты бөлшектерсіз. Тісті сорғылар дәстүрлі түрде келесі салаларда айдау үшін қолданылады:
Химия өнеркәсібі: изоцианат, еріткіштер, сілтілер, қышқылдар, спирттер, натрий силикаты, полиол,
Сабындар мен жуғыш заттар: сұйық жуғыш заттар, беттік-белсенді заттар, жеке гигиена құралдары,
Фармацевтика,
Мұнай-химия: бензин, мазут, дизель отыны, қоспалар, майлау майлары, қоспалар, мұнай,
Бояу өнеркәсібі: лактар, бояулар, бояулар, эпоксидтер, желімдер,
Целлюлоза және қағаз өнеркәсібі: жабындар, сілтілер,
Тамақ өнеркәсібі: сірне, шоколад, какао майы, глюкоза, мал азығы, өсімдік майлары, майлар;
Құрылыс индустриясы: жоғары температуралы тұтқыр сұйықтықтар (битум, тар, асфальт).
V сериялы Varisco (Varisco) беріліс сорғысы - бұл алтыбұрышты сорғы - тұтқыр сұйықтықтарға арналған-ішкі беріліспен көлемді. Сұйықтық ағыны бір-бірінің ішіне орнатылып, орақ тәрізді элементпен бөлінген екі редуктордың, жетектің (ротордың) және жетектің айналу арқылы қалыптасады.

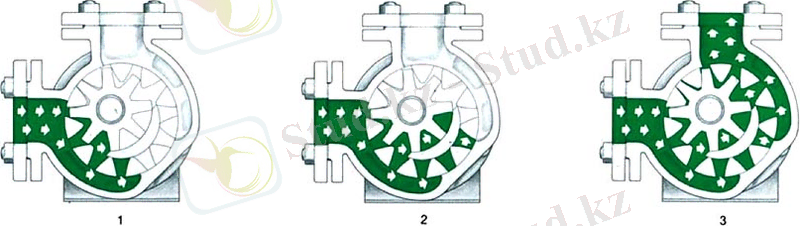

Беріліс сорғысының жұмыс принципі-бұл айналу кезінде редукторлар арасындағы алшақтықтың жоғарылау нүктесінде өнімді сору, сору нүктесінен бөлу үшін өнімді ішкі ағын бойымен жылжыту және берілген қысыммен итеру (20 барға дейін). Нәтижесінде толығымен тегіс ағын бар. Бүкіл процесс суретте нақты көрсетілген. Суретте көрініп тұрғандай, ішкі беріліс сыртқы беріліске қатысты осьтің ортасында орналасқан. Осының арқасында редукторлар арасында өнімді соруға және жылжытуға арналған алшақтық бар.
Varisco тісті сорғыларының дизайнындағы жаңашылдық-жетекші және басқарылатын редукторлар арасындағы кеңістікті бөлу арқылы ағынды бөліктің ішіндегі екі ішкі контурды пайдалану.
Артықшылықтары
Дискінің айналу жылдамдығына қатаң пропорционалды және жасалған қысымға тәуелді емес бекітілген Өнімділік. Редуктордың бір айналымында редуктор сұйықтықтың қатаң реттелген мөлшерін жылжытады, сондықтан түпкілікті өнімділікті әрқашан есептеуге болады. Алайда, қондырғыға дейін және одан кейінгі қысым айырмашылығына байланысты, сондай-ақ әртүрлі тұтқырлыққа байланысты экструзияның аз коэффициенті бар екенін есте ұстаған жөн. Біздің мамандар әрқашан есептеу үшін нақты формулаларды басшылыққа алады.
Тегіс ағын импульсті ағын емес; қысымның төмендеуі жоқ. Берілістер әрқашан бірдей жылдамдықпен айналады.
Икемділік. Varisco тісті сорғыларында ротордың жағдайын осьтік реттеу мүмкіндігі бар, бұл әртүрлі тұтқырлықтағы сұйықтықтарды бірдей агрегатпен соруға мүмкіндік береді. Табысты құрылғы, мысалы, битумдар, меласса, шайырлар, Полимерлер және т. б. сияқты тұтқырлығы жоғары, Судан төмен және жоғары тұтқырлығы бар өнімдерді ... жалғасы
