Бұрғылау сораптың құрылысы және жұмыс жасау принципі

Жұмыс түрі: Реферат
Тегін: Антиплагиат
Көлемі: 17 бет
Таңдаулыға:

КІРІСПЕ

Бұрғылау сораптары ұңғымаға тазалау мақсатымен сұйықтықты еңгізу үшін орнаған салқындату және қашауды майлау шекті қашаулармен бұрғылағанда гидромониторингті эффектіні жасау, тоқтап қалған гидраликалық қозғалтқышты іске асыру жұмыстарын қамтиды. Тағайындалуы мен эксплуатациялық шарттарына байланысты бұрғылау сораптары келесі негізгі талаптарды қамтиды:
сораптың біреуі ұңғаманы шаю үшін қамтамасыз етулер шектердеқадағалануы тиіс;
сораптың қуттылығы ұңғыманы шаюға және тоқтап қалмаған гидравликалық қозғалтқыштарды іске келтіру үшін қолданылады;
сораптың шыға берісте шаятын сұйықтықтың жылдамдығы инерционды ауырлықты және қысым соққысын жою үшін бір қалыпты болуы қажет;
сораптар құрамында майы бар және коррозионды белсенді қоспалармен тығыздығы әр-түрлі ерітінділермен жұмыс істеуге арналған болуы қажет;
қоспалы ерітінділермен әрекеттесетін саңылаулар және бөлшектер жектілікті дәрежеде берік болуы және бөлшектер қатардан шыққан жағдайда тез ауыстыруға ыңғайлы болуы қажет;
үлкен көлемді саңылаулар және де техникалық қызмет көрсету үшін сенімді ұстау және ауыстыру құралдарын қамтамасыз етілулері қажет;
келтірілген бөлшектердің саңылаулары және бөлшектері шаятын ерітіндіден қорғалуы тиіс және тексеру мен техникалық талаптарының қызмет көрсету үшін ыңғайлы әрі оңай болуы қажет;
сораптар алыс-жақын қашықтықтарға тасымалдануына сай болып, жалпы жағдайларына тәуелді болуы керек;
сораптар құрылысында оң және сол бүйірінде сорапты агрегат қозғалтқышы болуы тиіс;
сораптардың сенімділігі және ұзақтығы олардың ұтымдылығы мен экплуатациялық қауіпсіздігімен үйлесуі қажет.
Бұрғылау сораптарын дайындау барысында шартты ГОСТ-пен бекітіледі. Бұрғылау тереңдігі өсумен бірге сораптың қуаттылығы мен осьпен бұрғылау талаптарына сай, бұрғылау сорабының жаңа модельдерін өндіріске еңгізуде жинақталған тәжірибе ғылыми-зерттеу және тәжірибелік құрастыру жұмыстарынмен, сонымен қатар сорапт жасауда жеткен жетістіктерге байланысты сораптардың өндірісі үздіксіз болып, одан да әрі даму үстінде.

1 Негізгі бөлім
Бұрғы қондырғысының негізгі жабдықтары

Мұнай мен газ ұңғымаларын әр түрлі геологиялық және климаттық жағдайларда бірнеше жүзден бірнеше мың метрге дейінгі тереңдікте бұрғыланады. Бұрғылау қондырғысының бірнеше типтері бар.
Бұрғылау қондырғысының негізгі параметрлері бұрғылау тереңдігі, ол ұңғыманың құрылымын, бұрғылау және энергетикалық жабдықтарды анықтайды.
Барлық бұрғылау қондырғылары бір типті, бірақ өздерінің сипаттамалары бойынша әртүрлі бұрғылау және энергетикалық құрал-жабдықтар болып табылады.
Бұрғылау қондырғысы мынадай: ротор, белдік жүйесі бар шығыр, сорғыштар және мұнара сияқты негізгі түіндерден тұрады. Шығырды және сорғыштарды іске қосатын іштен жанатын қозғалтқыштар пайдаланылады.
Бұрғылау бағананы - түсіру және көтеру шеген бағананы түсіру, қашауды қосу үшін және бұрғылау мен шеген бағаналарды бұрау және бұрандаларын босату үшін шығыр, кронблок, белдік блок, ілгек және белдік арқаннан тұратын полиспастық жүйе қызмет етеді. Көтеру механизмін орналастыруды және бұрғылау бағанасының шамдарын қондыруды. А - тәрізді құрылымы бар мұнарада жүргізіледі. Бұрғылау бағанасын айналдыру (роторлық бұрғылау) бұрғылау бағанасын периодты түрде бұрын тұру, түсіру-көтеру жұмыстары кезіңде бұрғылау бағанасын іліп қою және ұңғымаға оны түсіргенде шеген бағананы іліп қою қызметтерін ротор атқарады. Ұңғыманы жуу екі бұрғылау сорғыштарымен жүзеге асады. Шығыр, ротор және сорғыштардың жетектерін қосу екі жұпталған дизельмен жүзеге асады.
Бұрғылау мұнарасы - бұрғылау тізбектерін және шегендеу құбырын ұңғыға көтеріп-түсіру, бұрғылау кезіңде бұрғылау тізбегін ұстап түру үшін, сонымен қатар бұрғылау тізбегіне тәл жүйесі, бұрғылау құбырларын және бұрғылау процесіне қажетті жабдықтарды орнату үшін қолданылады.
Бұрғы шығырыны - бұрғылау құбырлары тізбегін көтеріп-түсіру, ұстап тұру, бұрғылау кезіңде жайлап жіберіп отыру және шегендеу құбырларын түсіру үшін қолданылады. Кейбір жағдайларда шығырды қозғалтқыштар қуатын роторға жеткізу, құбырды бекіту, ашу, ауыр жүктерді сүйреп тарту және де басқа қосалқы жұмыстарда қолданылады.
Тәл жүйесі кронблоктан, тәл блоктан, ілмектен, тәл арқанынан және бағыттаушы роликтен тұрады.
Ротор - бұрғылау тізбегіне бұрғылау кезінде айналым беру, ал көтеріп-түсіру кезінде оны ұстап тұру үшін қолданылады.
Ұршық - тәл жүйесінің бұрғылау тізбегі мен жалғау үшін қолданылады. Ол біріншіден бұрғылау тізбегін айналдырады, екіншіден жуу сұйығын өткізуді қамтамасыз етеді.

Бұрғы сораптардың, бұрғы шығырлардың, превенторлардың, қарсы шығарып тастау жабдықтардың атқаратын қызметі мен конструктивтік ерекшелері

Бұрғы сораптары ұңғыға қысым мен жуу сұйығын айдау үшін қолданылады. Бұрғылау жұмыстарында тек горизонталь, жетекші, поршенді сораптар қолданылады. Екі цилиндірлі бұрғы сорабының жұмыс істеу принципі. Білік айналған кезде шатун кривошипі тербелмелі қозғалыс жасап, крейцкортты және онымен шток арқылы байланысқан поршенді қозғалысқа келтіреді. Поршен астында айдау клапандары орналасқан цилиндр төлке ішімен қозғалады. Сору клапандары сүзгімен қамтамасыз етілген сору құбыры арқылы қабылдау қалбырымен қосылған. Айдау клапондары, айдау компенсаторы және айдау жолымен қосылған поршень оңға қарай жылжыған кезде, цилиндрдің сол жағы сиретіліп, жуу сұйығы атмосфералық қысым әсерінен қабылдау қалбырынан сору құбыры арқылы көтеріліп сору клапанын ашады да, сорап цилиндіріне кіреді. Осы кезде цилиндрдің оң жағындағы қуысында жуу сұйығы айдау клапанына айдау жолы арқылы ығыстырылады. Бұл кезде клапандар жабық болады. поршень кейін жылжыған кезде цилиндірдің оң қуысында сұйық сорылады, ал сол жақ қуысында айдалады. Осылай поршень қозғалған кезде цилиндрдің бір жағында сұйық сорылса, екінші жағында айдалынып отырады, яғни сорап екі жақты істейді.
Соңғы кезде үш цилиндірлі бұрғы сораптары кеңінен қолданылады. Олардың екі цилиндрлі бұрғы сораптардан негізгі ерекшелігі: бір жақты істейтін үш жұп цилиндр поршеньдерінің болуы; поршеньдерінің сызықтық жылдамдығы жоғары; сұйықты қысып айдау дәрежесі бірқалыпты; жетек және гидравликалық біліктерінің сипаттамалары жетілдірілінген.
НБТ - 600 бұрғы сорабы гидравликалық және жетек бөлімінен тұрады. Гидравликалық бөлім өзара сору және айдау коллекторларымен біріктірілген үш клапан қорабынан тұрады. Клапан қорабында сору және айдау клапандары орналастырылған. Оның ішінде сонымен қатар алмалы-салынбалы цилиндр төлкелерде орналасқан. Төлкелер ішінде өздігінен тығыздалынатын резеңке монжетамен поршендар қозғалады
Поршень өлшемдері төлкенікі сияқты жуу сұйығының қажетті пайдалану мөлшері мен қысымына байланысты алынады. Поршень қозғалысы крейцкопқа жалғанған шток арқылы іске асырылады.
Жетек бөлімі станинада тербелмелі подшипниктерге отырғызылған трансмиссиядан және эксцентрлік біліктерден тұрады. Жетек және гидравликалық бөлімдер бір рамаға отырғызылады. Оның құрамына майлау және салқындату жүйелері де кіреді.

2. Жобаланатын аппараттың схемасы

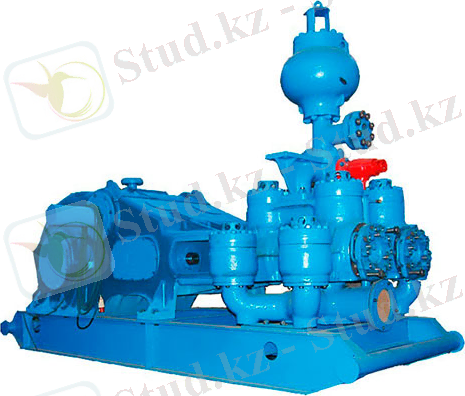

Сурет 1 - бұрғылау сорғысының сыртқы түрі

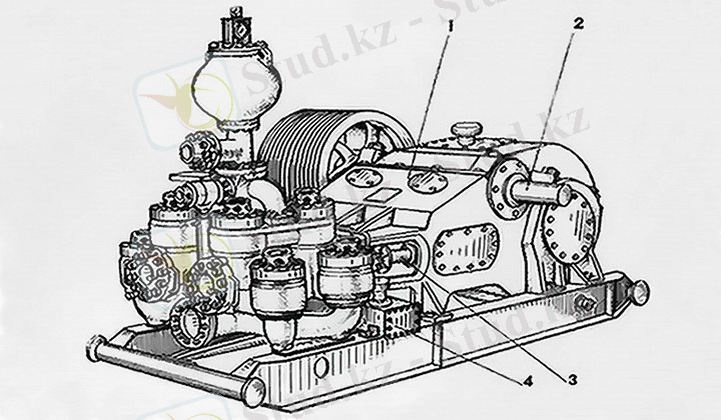

Сурет 2 - бұрғылау сорғының схемасы

3. Аппараттың құрылысын және жұмыс жасау принципін түсіндіру
3.1 Бұрғылау сораптың құрылысы және жұмыс жасау принципі

Сораптардың жұмысы кезінде қызметті персонал үшін негізгі қауіптілік жоғары қысыммен түзіледі, бұл сораптың жеке бөліктерінің, айдау желісі, ысырмалар, сақтандыру құрылғылары мен компенсаторлар бұзылуына әкеліп соғады. Қауіптілік айналмалы шкифтер, сыналы белдікті немесе шынжырлы берілістерді де тудыруы мүмкін.
Бұрғылау сораптары мен жоғары қысымды құбырөткізгіштерді құруда ережелерді сақтау қызмет ету мен пайдалану кезінде жарақат және апаттар тудырудың негізгі жағдайы болып табылады.
Бұрғылау сораптары жұмыс кезінде дірілдеуден сақтау үшін берік іргетастарға құрылады. Барлық айналмалы бөліктер мен берілістер сақтандыру щиттерімен шекараланады. әрбір бұрғылау сораптарында айдау желісінің қысымы 25-30%-ке төмен қысым кезінде жұмыс істейтін зауытта жасалған сақтандыру құрылғысы жасалады. Сақтандыру құрылғылары үнемі жуу сұйығын шайып өтетіндей етіп орнатылады. Мұндай құрылғылар сораптарды байланыстырудан ысырмаларды орнатуға дейін құруы мүмкін. Төгу құбыры түзу сызықты болып жасалады және сыйымдылақтарға қамыттермен бекітіледі
Сораптарға қызмет ету үшін оның айналасында едендер мен жиналған сулар ағатын науалар жасалады.
Айдау желілері сәйкесінше құбырға қалыңдықта, болат маркалы, сертификаты бар құбырлардан жасалады.
Құбырлар өзара дәнекерлеу арқылы байланыстырылады, сонымен қатар фланецті немесе тез бөлшектенетін қосылыстармен байланысады. Фланецте қосылған айдау желілерін жинау кезінде олардың арасында тығыздауыш болатты сақиналар орнатылады.
Бұрғылау сораптарының айдау желілерінде монометр арнайы құрылғыда орнатылады, ал жуу сұйықтығымен тұтылудан сақтау, барлық дірілдер мен тербелістерді тоқтатады. Егер екі және үш сораптар жалпы айдау желісіне қосылса, мұндай жағдайда желіге бір монометр орнату жіберіледі. Сұйық шығатын құбырларда ысырма немесе қайтарымды клапандар қойылады
Жалпы айдау желісі немесе әрбір сораптың жеке желілерін жіберу (қосу) ысырмасымен жабдықталады, ол сораптарды қосу кезінде ашық болуы тиіс. Қосу ысырмалары қашықтықтан басқарумен қамтамасыздандырылған.
Айдау желілері бетондалған металл тіректерде құрылады. Тірекке немесе негізге айдау желілері қамытпен бекітіледі.
Айдау желілері немесе бұрғылау сораптарындағы гидравликалық соққыларды өшіру мақсатында компенсаторлар орнатылады. Паспорт бойынша компенсаторлардың жұмысына қысымы сораптардың максималды қысымынан кіші болуы қажет.
Компрессорлар зақымдалған, майысқан түрде қолдануға рұқсат етіледі.
Жеке іргетастар немесе сораптарда орналысқан жоғары ауа - гидравикалық компрессорлар қамыттар мен тарқыштамен бекітіледі. Компрессорларға басқа бөлшектерді пісіруге болмайды. Компенсаторлар алдын-ала ауамен толтырудан кейін, қысымды тексеру үшін монометрлермен жабдықталады. Вентильдер сақтандыру қалпақшаларымен жабылады. Компенсаторларды бөлшектеу алдында толтыруы ауа мен қысым атмосфералық қысымға дейін төмендетіледі.
Жұмысшы қысымы 10 МПа жоғары қысымда бұрғылау сораптары автоматты құрылғылармен жабдықталады, олар жұмысшы қысымынан 10-15% асып кеткенде қосылады.
Айдау желілеріндегі сораптарда барлық ысырмалар Ашық, Жабық көрсеткіштерімен қамсыздандырылады.
Бұрғылауды пайдалануға толтыру алдында сораптар байланысы сумен шайылады. Шаю қысымы максималды жұмысшы қысымынан 1,5 есе жоғары болуы тиіс, ол шыңырауды бұрғылаудың техникалық жобасы бойынша анықталады. Зерттеу нәтижелері актпен рәсімделеді.
Екі поршенді УНБ-600 (У86МА2) бұрғылау сорғысы конструктивті орындалуы бойынша көлденең, қос иінді, екі жақты әрекет етеді. Негізгі сипаттамаларды есептеу кезінде мыналар қабылданады: азықтандыру коэффициенті - 1, пәк - 0,85.
УНБ-600 бұрғылау сорғысы тереңдігі 5000 м дейінгі Ұңғымаларды бұрғылау кезінде жуу сұйықтығын кенжарға беруге арналған. роторлы бұрғылау кезінде жуу сұйықтығы сорғымен бұрғылау құбырларының бағанасы арқылы бұзылған тау жыныстарын салқындату және шығару үшін, сондай-ақ турбобур мен онымен байланысты қашауға ағын энергиясын беру үшін ұңғымалардың кенжарына жеткізіледі. Жуу сұйықтығы ретінде мұнай, сілті, сода және басқа компоненттері бар су немесе саз ерітіндісі қолданылады.
Жұмыстың қарапайымдылығы мен сенімділігіне байланысты поршеньді бұрғылау сорғылары мұнай, газ және мұнай -- химия салаларында кеңінен қолданылады, олардың барлық негізгі технологиялық процестері құбырлар арқылы әртүрлі сұйықтықтарды-мұнай, мұнай өнімдері, сұйытылған газдар, су, саз ерітінділері, химиялық реагенттер және т. б. айдаумен байланысты.. Олар ұңғымада саз немесе су айналымын жасау үшін қолданылады. Мұнай өндіруде поршеньді сорғылар негізінен ұңғымадан мұнай алу, су айдау және жоғары тұтқыр мұнай құбырлары арқылы, гидравликалық сыну және суды резервуарға айдау үшін қолданылады. Мұнай өнеркәсібінде сорғылар пайдаланылмайтын бірде-бір учаске болмағандықтан, олардың техникалық-экономикалық көрсеткіштерін одан әрі жақсарту мұнай өнеркәсібінің негізгі проблемасы болып қала береді. Жұмыс кезінде жоғары тиімділікті сақтау немесе қарастырылған гидравликалық машиналардың белгіленген қуатын толық пайдалану қызмет көрсету персоналының маңызды міндеттерінің бірі болып табылады. Мұны тек сорғылардың теориясы мен ережелерін жақсы білумен ғана жасауға болады.
Бұрғылау поршенді сорғылары құрылымдық-іздестіру, Мұнай және газ ұңғымаларын бұрғылау кезінде жуу үшін қолданылады. Бұрғылау сорғылары бұрғылау құбырларының колоннасы арқылы ұңғыманың түбіне кескішпен бұзылған жыныстарды шығару үшін жуу ерітіндісін береді. Турбиналық бұрғылау жағдайында, кенжарды тазартудан басқа, қозғалатын жуу ерітіндісі кесекті айналдыру арқылы турбобурға қуат береді. Бұрғылау кезінде екі цилиндрлі поршеньді қос жұмыс істейтін сорғылар кеңінен қолданылады. Дегенмен, үш цилиндрлі поршеньді сорғылар үнемі өсіп келеді. Бұрғылау ... жалғасы
