Бір қабатты өндірістік крансыз ғимараттардағы сейсмикалық жүктемелер әсерінен болатын күштерді анықтау
ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
СӘТБАЕВ УНИВЕРСИТЕТІ
Т. К. Басенов атындағы сәулет және құрылыс институты
- Құрылыс материалдары кафедра - сы
СӨЖ 1
Тақырыбы: Бір қабатты өндірістік крансыз ғимараттардағы сейсмикалық жүктемелер әсерінен болатын күштерді анықтау
№
Жұмысты орындау сапасы
Баға диапазоны
Орындалған
%
1
Орындалған жоқ
0%
2
Орындалды
0-50%
3
Материялдық өзіндік жүйелендіру
0-10%
4
Талап етілген көлемде және көрсетілген мерзімде орындау
0-5%
5
Қосымша ғылыми әдебиеттерді пайдалану
0-5%
6
Орындаған тапсырманың ерекшелігі
0-10%
7
СӨЖ-ді қорғау
0-20%
Қорытынды:
0-100%
Оқытушы: Тасилов Б. М.
Студент: Қудышев Н. Т.
Мамандығы: Құрылыс инженериясы
Алматы 2022 ж
Ф ҚазҰТЗУ 706-06. СӨЖ
Бастапқы мәліметтер
Бір қабатты өндірістік крансыз ғимараттардағы сейсмикалық жүктемелер әсерінен болатын келесі деректерді анықтау:
Құрылыс орны: Алмалы
Топырақ жайының түрі: ІІ
Аралық саны: 3
Аралық ұзындығы: 30
Ұстын өлшемі және ені: 500х500 - 12м
Ғимарат ұзындығы: 78 (72)
Биіктігі: 7
Арқалық бөлігінің биіктігі: 1,5 м
Арқалықтың салмағы: 96 кН
Бетон классы: В2025
Қабырғалар қалыңдығы 250 мм керамзит бетон панельдерінен жасалған
Шатырдың салмағынан жүктеме - 1,1 кНм2, жабын плиталарының салмағынан - 1,58 кНм2. Нұсқа бойынша 1,5 кНм2.

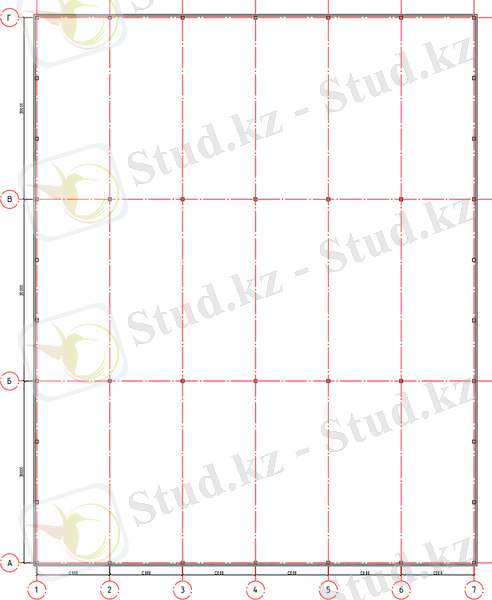

Сурет 1 - Өндірістік ғимарат жоспары

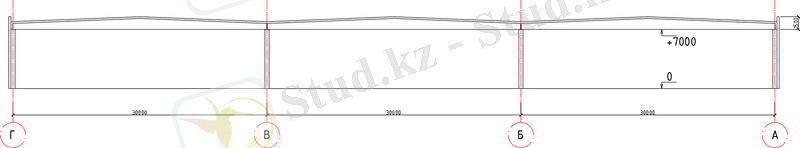

Сурет 2 - Өндірістік ғимарат сұлбасы
Құрылыс аймағының сейсмикалығы
Құрылыс алаңының (Алмалы) сейсмикалығы 8 баллды және сейсмикалық қасиеттері бойынша топырақ жағдайының түрі II болған кезде құрылыс алаңының сейсмикалық деңгейі 8 баллды құрайды.
Ғимаратқа әсер ететін есептік сейсмикалық күштерді анықтау
Қарапайым геометриялық пішінді ғимараттар үшін есептелген сейсмикалық жүктемелер ғимараттың бойлық және көлденең осьтерінің бағытына көлденең әсер ететіндей қабылдануы керек. Бұл бағыттардағы сейсмикалық жүктемелердің әрекеті бөлек ескерілуі керек. Бұл мысалда біз сейсмикалық күштің анықтамасын тек Y осінің бағыты бойынша талдаймыз.
Y осінің бағытына әсер ететін сейсмикалық күшті анықтау үшін алдымен ғимараттың динамикалық есептеу схемасын таңдаймыз. Ол ұстындардың үстіңгі деңгейінде шоғырланған жүктемесі бар консольдық штанга түрінде ұсынылған. Сейсмикалық күш шартты түрде статикалық болып саналады және Q жүктің ауырлық центрінде қолданылады.
Сурет 3 - Ғимараттың есептік сұлбасы
Мұнда Q жүктемесі мыналарды қамтиды:
а) жабынның меншікті салмағы;
б) ұстынның 1,75 м меншікті салмағы (ферма құрылымы ұстынмен біріктірілген кезде);
в) 5,25 м жоғары орналасқан қабырғаларды қорғау және шынылаудың өзіндік салмағы;
г) жабынға әсер ететін қар жүктемесі.
Жүктерді жинау және Q жүктемесін есептеу 1-кестеде көрсетілген.
Тұрақты жүктеме:
FG=Gk G = 20203,66 1,35 = 27274,9 кН
мұндағы G - тұрақты жүктемелер үшін жартылай қауіпсіздік коэффициенті 1,35-ке тең қабылданады.
Кесте 1 - Жүктемелерді жинақтау
Жүктемелер
Есептеу
Жүктемелердің тұрақты мәні, кН
Салмақтан:
-оқшаулауы бар шатыр, кНм2
1,1 90 72
7286,4
-жабын плиталары, кНм2
1,58 90 72
10465,92
-тб арқалық, кН
96 21
2016
-ұстын, кН
0,25 0,5 0,5 7 28
12,25
-фахверкті ұстын, кН
0,25 0,3 0,3 7 12
1,89
-қабырға, кН
0,4 (0,25 7+1,5) 2 (90+72)
421,2
Жалпы
20203,66
Қар салмағынан, кНм2
0,768 90 72
4976,64
s =μi Ce Ct sk = 0,8 0,8 1,0 1,2=0,768 кН.
мұндағы μi - қар жүктемесінің пішіндік коэффициенті;
sk - белгілі бір ауданның жеріндегі қар жүктемесінің сипаттамалық мәні, Алматы ІІ қар ауданына жатады. Топырақтағы қар жүктемесі sk =1,2 кПа;
Се - экологиялық фактор (желден қорғалмаған аумақтар үшін, Ce = 0,8,);
Ct - температура коэффициенті (көп жағдайларда Ct =1,0);
Төсемедегі есептік қар жүктемесі:
FQ = s Q = 4976,64 1,5 = 7464,96 кН
мұндағы Q - кернеулі жүктемелер үшін жартылай қауіпсіздік коэффициенті 1,5-ке тең.
Сонда жүктің массасы мынаған тең болады:
Q = FG + FQ =27274,9 + 7464,96 = 34739,86 кН
Консольдық стерженнің қаттылығы берілген бағытта сейсмикалық күшті қабылдайтын ғимараттың барлық ұстынының қаттылықтарының қосындысы ретінде анықталады.
(ЕІ)сист=i=1n(EI)ki
мұнда (ЕІ)ki - і-ші ұстынның қатаңдығы;
n - берілген бағыттағы жүктемені қабылдайтын ұстын саны
Ұстындардың қаттылығын анықтаймыз.
Шеткі ұстын қимасының инерция моменті:
Ікр=b412=0.5412=5,210-3 м4
Шеткі ұстынның қатаңдығы:
(ЕІ)ккр=30106 5,210-3 =156000 кНм2
мұндағы, Е=30106 кНсм2 - бетонының серпімділік модулі В 2025
Ортанғы ұстын қимасының инерция моменті:
Ікр = 5,2 10-3 м4.
Ортанғы ұстынның қатаңдығы:
(ЕІ)ккр=30106 5,210-3 =156000 кНм2
Консольдық стерженнің қаттылығы:
(ЕІ)сист = 28 156000 = ... жалғасы
