Тақырып №3. Электр тогының көздері.
Сұрақнама:
1. Щитте орнатылған электр өлшеуіш приборлардың жүйесі қандай және қандай өлшеулерге арналған? Олардың өлшеу шектері және бөлік құндары қандай?
Магнитоэлектрлік аспаптар. Олар тұрақты магниттің магнит өрісінің жылжымалы катушкадан өтетін токпен әрекеттесу принципінде жұмыс істейді. Құрылғының өлшеу механизмі полюсті ұштары бар магниттен, бекітілген болат цилиндрден, жылжымалы катушкадан, стрелкадан және спиральды серіппелерден тұрады. Өлшеу механизмінің қозғалмалы бөлігіне әсер ететін момент және стрелканың айналу бұрышы өлшенетін токқа пропорционалды.
Электромагниттік құрылғылар. Бұл құрылғылардың жұмысы өлшенетін токпен жасалған магнит өрісінің жылжымалы болат өзекпен өзара әрекеттесу принципіне негізделген. Аспаптың өлшеу механизмі ішінде тар ойығы бар катушкадан, өз осін айналдыра отырып, орамның ойығына шыға алатын жұмсақ болаттан жасалған жапырақша түріндегі өзекшеден тұрады. Стрелка, ауа демпферінің поршені және қарсы момент тудыратын спиральды серіппе оське қосылған.
Электродинамикалық құрылғылар. Бұл құрылғылардың жұмысы екі өткізгіштің токпен әрекеттесу принципіне негізделген. Құрылғылардың екі орамы бар: жылжымалы және бекітілген. Бекітілген катушкалар тізбектей жалғанған екі бірдей бөліктен тұрады. Қозғалыс орамы бір осьте меңзер көрсеткісімен, ауа демпферінің қанатымен және екі серіппелі серіппелермен бекітілген.
Индукциялық құрылғылар-ваттметрлер мен электр есептегіштері ретінде айнымалы токпен ғана қолданылады. Бұл жүйенің құрылғылары айналмалы немесе қозғалатын магнит өрісін жасайтын бірнеше стационарлық катушкаларды қолданумен сипатталады, бұл құрылғының қозғалатын бөлігінде токтарды индукциялайды және оның қозғалуына әкеледі.
Жылу аспаптары. Жылу құрылғыларының жұмыс принципі оны токпен қыздырған кезде металл жіпті (платина қоспасы иридий немесе күміспен) ұзартуға негізделген, содан кейін ол құрылғының қозғалмалы бөлігінің айналмалы қозғалысына айналады. Жылу құрылғылары шамадан тыс жүктемеден қорқады, құрылғылардың дәлдігі төмен, құрылғылардың көрсеткіштері қоршаған орта температурасына байланысты.

2. Авто трансформатордың құрылысы және монтажды сұлбасы.

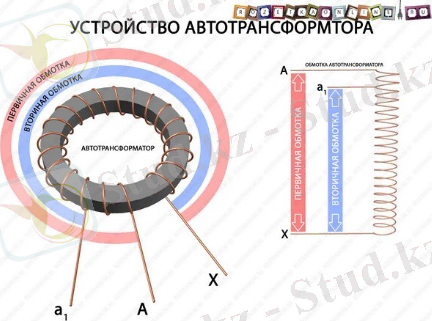

Автотрансформатор-бұл электромагниттік индукция әсеріне негізделген, оның жиілігін сақтай отырып, айнымалы ток кернеуін өзгертуге арналған құрылғы, магниттік тізбекте бір жалпы орамасы және одан кем дегенде үш шығыс көзі бар. Қарапайым сөзбен айтқанда, автотрансформаторлар-бұл қарапайым кернеу трансформаторларының бір түрі, онда тек бір орамасы бар, олардың бір бөлігі бастапқы ораманың қызметін атқарады.

Басқару диапазоны, шашырау индуктивтілігінің мәні және реактивті немесе белсенді қуаттың қажетті мәні бар автотрансформатордың жалпы мөлшері қос орамасы бар трансформаторларға қарағанда аз болады.

Автотрансформаторлардың негізгі түрлері:
* ВУ-25-Б-күштік трансформаторлардың дифференциалдық қорғанысындағы қайталама токтарды теңестіру үшін қызмет етеді.
* ATD-қуаты 25 Вт, ұзақ уақыт қаныққан, дизайны ескі, сондықтан өте сирек қолданылады.
* LATR-1-кернеуі 127 В желілерге негізделген.
* LATR-2-кернеуі 220 В негізделген.
* ДАРТ-1 шағын жүктемелерге арналған.
* РНО-үлкен жүктемелерге арналған.
* АТЦН - телеқұрылғыларды өлшеуде қолданылады.

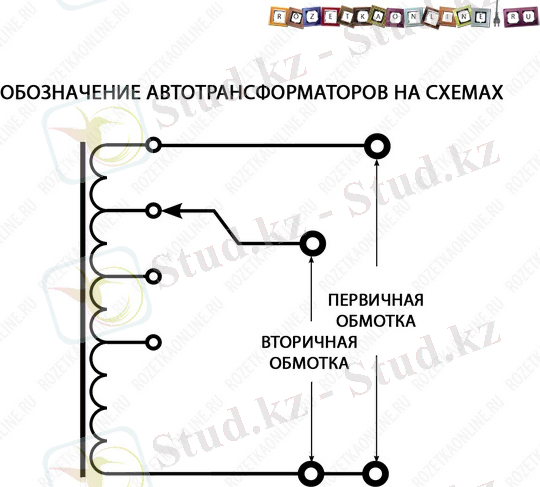

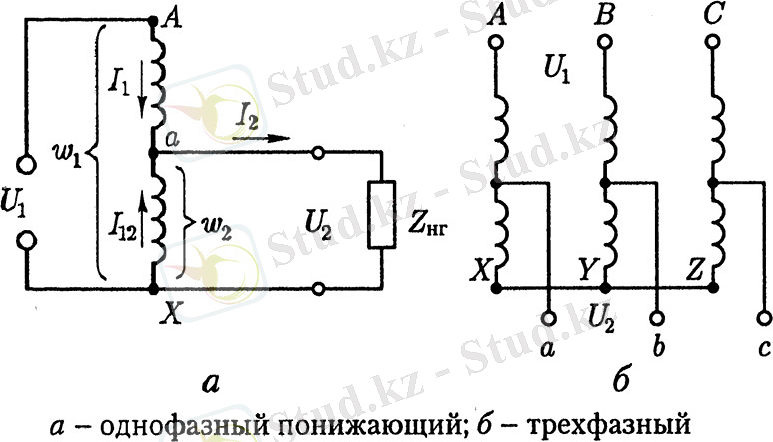

Автотрансформатордың барлық негізгі элементтерін схемалық түрде көрсетілген: түзу сызық -болат өзек, оның бір жағында жалғыз орам орналасқан - бірнеше тармақтар жүретін толқынды сызық көрсетілген.

Құрылғы энергияны аз тұтынуға арналған өнеркәсіптік және тұрмыстық қосымшаларда қолданылады. Олар сонымен қатар әртүрлі кернеу мәндерінде жұмыс істейтін жүйелерді қосу үшін тиімді.
Корпустың сыртқы қорғаныс дәрежесі бойынша-ашық жерде жұмыс істеуге арналған, су өткізбейтін корпуспен жабдықталған.
Техникалық сипаттамаларға сәйкес - жұмыс жиіліктерінің диапазоны, максималды бастапқы және қайталама кернеу мәндері, ең жоғары қайталама ток, қуат және температура.
Олар жұмыс істейтін электр желісінің түрі бойынша - бір немесе үш фазалы. Шығу кернеуінің мәніне сәйкес автотрансформаторлар ұлғаюы немесе азаюы мүмкін. Арнайы класс жылжымалы тармақтары бар құрылғылармен қалыптасады. Таңдау кезінде ескерілетін маңызды сипаттамалардың бірі ядроның түрі - ламинатталған, бөлінген және тороидальды.

3. Қарастырылған ток көздеріндегі балқығыш сақтандырғыштар 220В кернеу кезінде ток күшінің қандай мәніне есептелінген?

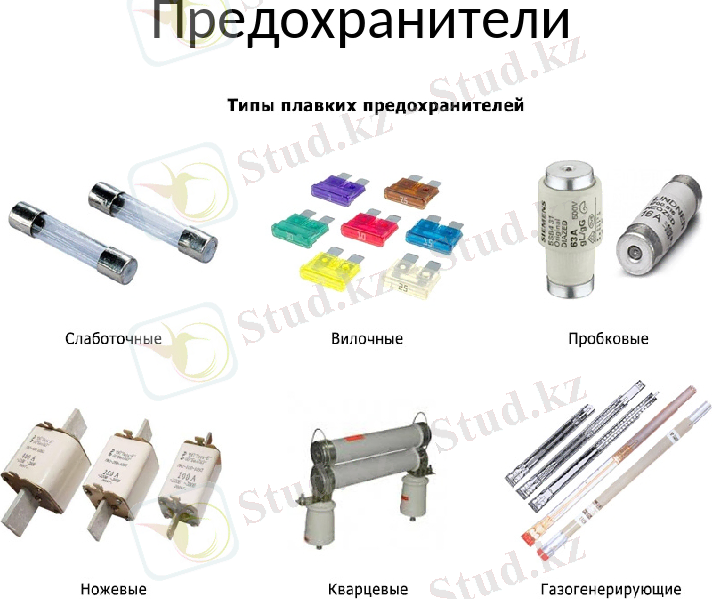

Сақтандырғыш -- электр тізбектерін ток күшінің рұқсат етілген мөлшерден асып кетуінен қорғауға арналған тетік. Сақтандырғыш тізбекті ток көзінен арнайы жасалынған токөткерме бөліктерінің шамадан артық токтың жылулық әрекеті әсерінен балқып үзілуі арқылы ажыратады. Сақтандырғыш электр тізбектерін асқын жүктелуден және қысқа тұйықталулардан қорғайды. Кең тараған түрі -- балқыма cақтандырғыш. Ол электр тогын өткізбейтін материалдан жасалған корпустан, металдан (көбінесе мыстан, мырыштан, қорғасыннан және олардың қорытпаларынан, күмістен) жасалған балқыма қыстырғыдан, түйіспелік және доғасөндіргіш құрылғыдан тұрады. Құрылысы бойынша айырғыш пен ажыратқыш аппараттар қызметтерін атқаратын сақтандырғыш-ажыратқыш аталатын коммутациялық аппараттар да қолданылады. Сақтандырғыштың құрылысы қарапайым, құны арзан, тізбекті қысқа тұйықталу кезінде жылдам ажыратады, ал кейбір түрлерінің қысқа тұйықталу тогын шектеу қабілеті болады.Сондықтан олар тұрмыстық өнекәсіптік электр қондырғыларында, электр станциялары мен қосалқы станцияларда кеңінен қолданылады.
Балқыма cақтандырғыштар төмендегідей түрлерге бөлінеді:
Ток күші
Чек түсі
Жоғарғы қуаттылығы (сеть 220 В)
6А
Жасыл
1200 Ватт
10А
Қызыл
2000 Ватт
16А
Сұр
3200 Ватт
20А
Көк
4000 Ватт
26А
Сары
5200 Ватт
Балқымалы сақтандырғыш (fuse) - тоқ жүріп тұрған тізбекті қысқа тұйықталу тоғынан қорғайтын тетік. Оның ауыстыруға болатын балқымалы тетігі тоқтың белгілі бір шамасына , мысалы, 5 амперге, 10 амперге тағы сол сияқтыларға төзетіндей болып жасалады. Тізбектегі тоқ шамасы Балқымалы сақтандырғыш арналып жасалған тоқтан артқанда, Балқымалы тетік балқиды да, өзі қорғап тұрған электр тізбегін ажыратады. Балқымалы сақтандырғыштың ұзындығы өзі " балқыған кезде" пайда болатын электр доғасын сөндіруге жетерлікей болуы керек. Сондықтан Балқымалы сақтандырғышты өзі арналып жасалған тоқ пен көрнеуге сәйкес тізбектерде ғана пайдаланған жөн.

4. Электр доғасының тұрақты және айнымалы ток тізбегіндегі өзгешелігі? Неге доғамен тізбектей реостат жалғау қажет?

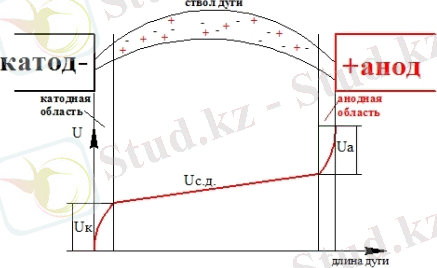

Ток өтетін, электр тізбегі ажыраған кезде әуе аралығында немесе басқа ортада аппараттың ажыратылатын түйіспелер арасында электр доғасы пайда болады (сурет 7.1). Доға жоғары температураға және жоғары өткізгіштікке ие болатын, иондалған газдан көпір түрінде болады. Сондықтан аппараттың ажырауына және тізбекте үзілістің болуына қарамастан ток өтуін тоқтатпайды. Электр тізбегін ажырату үшін аппарат түйіспесін ажырату жеткіліксіз, тағы да олардың арасында пайда болатын электр доғасын сөндіру қажет.
Доға пайда болған кезде біруақытта екі қарама қарсы процесс болады: ионизация және деионизация. Деионизация - бұл кері электронан, тура ионнан бейтарап атомның пайда болуы. Екеуінің біреуінен электр доғаның режимі анықталады: доға пайда болған кезде ионизация; тұрақты доғада ионизация және деионизация теңеседі; доға сөнген кезде деионизация. Деионизация негізінен екіжолмен жүзеге асады: қарама қарсы зақымданған бөліктің олардың доғаға жансуының нәтижесінде бейтараптылықпен және температураның әртүрлілігінің көмегімен қоршаған кеңістікте доғалық аралықтан зақымданған бөліктер жанасуымен. Доғадан жанасатын жанасатын, бөліктер өзінің зарядын жоғалтпайды және доғада оның концентрациясын (қоспасын) төмендетеді. Жанасатын бөліктердің бейтарабы доғаны қоршайтын ортада жүзеге асырылады.
Доғада интенсивті ионизация процесі өз бетімен дамиды; интенсивті деионизация үшін майлы, газды, магнитті үрлегіш, ауа үрлегіші жататын, арнайы қорларды пайдалану қажет. Үрлеудің әртүрлі әдісімен доға пайда болған аймақтан лас бөліктің шығуына, және ұзару нәтижесінде тиімді салқындауына, диэлектрик камерасының қабырғасына және қоршаған ортаның салқын қабатымен жанасуына қол жеткізеді. Барлық жағдайда доғада кедергінің артуы, онда токтың азаюы және доғаның сөнуі болады.

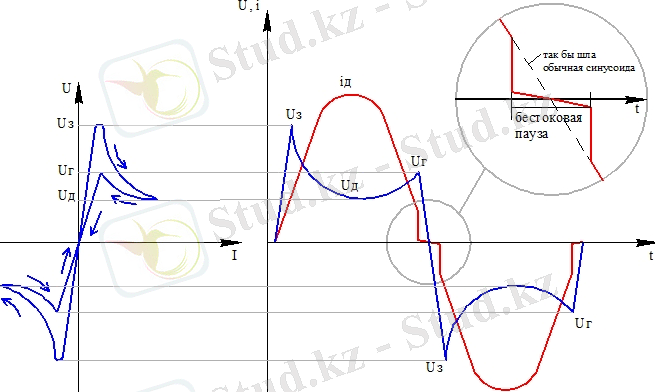

Айнымалы ток доғасының ерекшелігі-оның уақыт бойынша әрекеті. Егер Сіз төмендегі графикке қарасаңыз, онда доға әр жарты кезең нөлден өтетінін көруге болады.

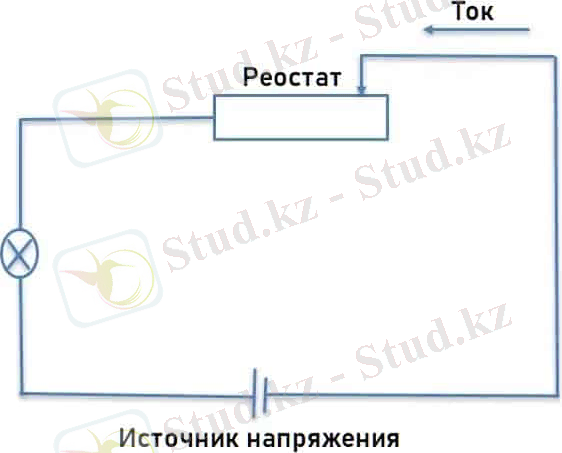

Реостатты тізбекке қосу үшін оны параллель емес, тізбектей қосу керек. Электр тогы ең аз қарсылық жолымен өтетіні белгілі. Сондықтан, қарсылығы аз жол мен қарсылығы көп жолдың арасында таңдау туындағанда, ол әрқашан азды таңдайды.

5-2-3. ВС-4-12 және ВС-24М көздердің түзеткіш құрылғыларының бір-бірінен айырмашылығы және бірдейлігі неде? ВС-24 және В-24 бір-бірінен немен өзгешеленеді?

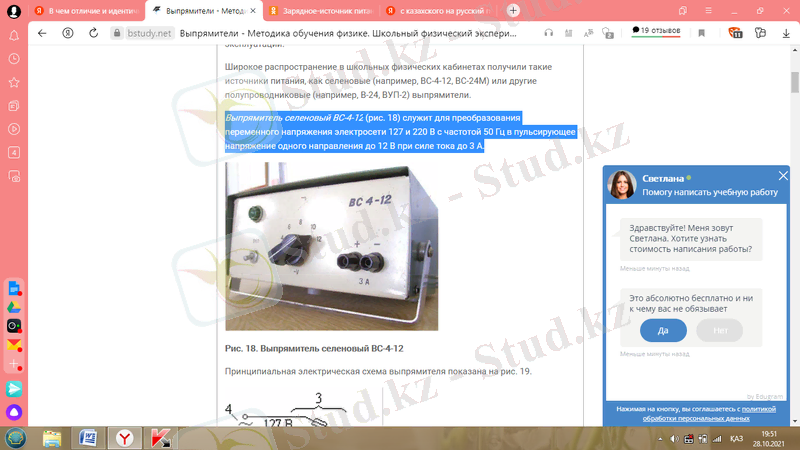

Селен түзеткіші ВС-4-12 (сурет. 1) 50 Гц жиіліктегі 127 және 220 В электр желісінің айнымалы кернеуін 3 А дейінгі ток күші кезінде 12 В дейінгі бір бағыттағы импульсті кернеуге түрлендіру үшін қолданылады.

Сурет - 1

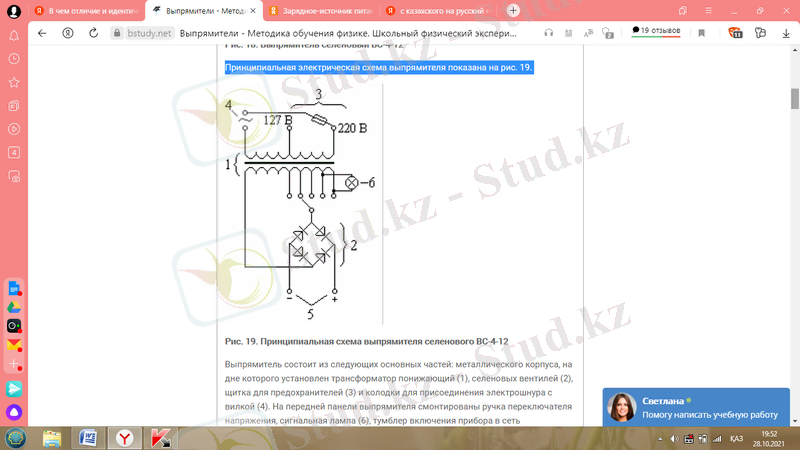

Түзеткіштің электрлік схемасы
Түзеткіш келесі негізгі бөліктерден тұрады: төменгі жағында төмендеткіш трансформатор орнатылған металл корпус (1), селен клапандары (2), сақтандырғыштарға арналған қалқан (3) және штепсельмен электр сымын жалғауға арналған блок (4). Түзеткіштің алдыңғы панелінде кернеу қосқышы, сигнал шамы (6), құрылғыны айнымалы ток желісіне қосу қосқышы, жүктемені қосу терминалдары (5) орнатылған.
Төмендеткіш трансформатор келесі сипаттамаларға ие:
* - қуат беретін электр желісінің кернеуі: -127 В немесе -220 В;
* - қуат беру желісінің жиілігі: 50 Гц;
* - номиналды қайталама ток 3 А және кернеу 12 В: 75 Вт кезіндегі қуат.
Магнит өткізгіштің W-тәрізді тақталары қалыңдығы 0,5 мм электр болатынан жасалған. магнит өткізгіштің ортаңғы өзегінің көлденең қимасы -7,5 см2.
ВС-4-12 түзеткішінде түзеткіштің бір фазалы көпірлі екі иықты тізбегі қолданылады, ол кернеуі 12 В - қа дейін және ток күші 3 А-ға дейін екі сатылы түзетілген ток алуға мүмкіндік береді.түзеткіштің қуат көзі-айнымалы токтың бір фазалы желісі. Екінші реттік тізбектің максималды мәндеріндегі қуат тұтыну (12 В, 3 А) - 75 Вт.
Бір фазалы айнымалы токты бір бағыттағы токқа түрлендіргіш ретінде (түзетілген) 75 ГМ4Я-К типті селен түзеткіші қолданылады.
Бұл ашық құрылымның бағанасы түрінде жалпы аралыққа жиналған төртбұрышты селен элементтерінің жиынтығы. Элементтер бір фазалы айнымалы токқа қатысты селен элементтерінің клапан әрекетін пайдалануды қамтамасыз ететін ауыспалы токты түзетудің көпірлі екі жарты периодты схемасы бойынша өзара электрлік байланысқан, яғни токты тек бір бағытта өткізу қасиеті.

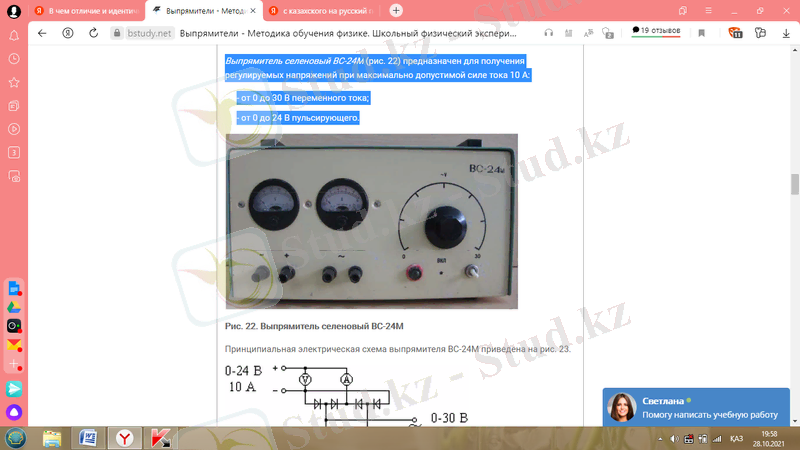

Селен түзеткіші ВС-24М (сурет. 22) 10 а ең жоғары рұқсат етілген ток күші кезінде реттелетін кернеулерді алуға арналған: - 0-ден 30 В айнымалы токқа дейін; - 0-ден 24 В-қа дейін.

Сурет - 2 Селен түзеткіші ВС-24М

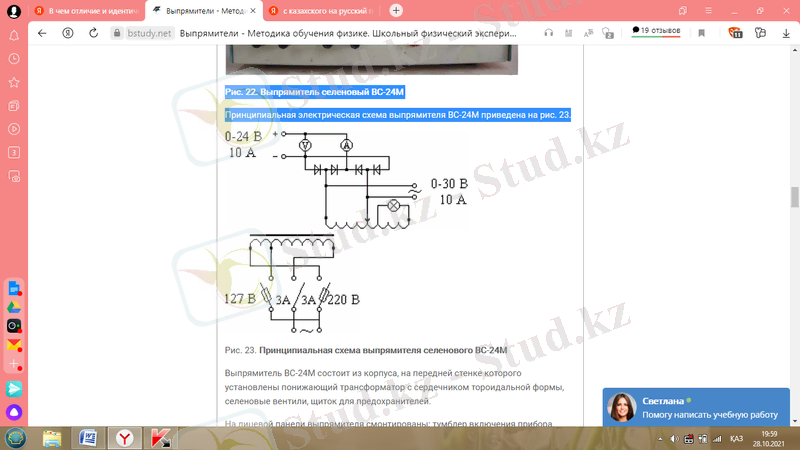

ВС-24М түзеткішінің электрлік схемасы суретте көрсетілген. 23.

Сурет - 3. Селен ӘК түзеткішінің қағидаттық схемасы-24М

ВС-24М түзеткіші алдыңғы қабырғасында тороидалды формадағы өзекшесі бар төмендеткіш трансформатор, селенді вентильдер, сақтандырғыштарға арналған қалқан орнатылған корпустан тұрады.
Түзеткіштің алдыңғы панелінде орнатылған: құрылғыны қосу қосқышы, сигнал шамы, Шығыс кернеуін реттегіш, тұрақты және ауыспалы ток қысқыштары, 50 В шкаласы бар вольтметр және түзетілген токтың кернеуі мен күшін өлшеу үшін 10 А шкаласы бар амперметр. Екінші тізбектің максималды жүктемесі бар түзеткіштің қуаты 450 Вт құрайды.
Жүктемені қоспас бұрын, Шығыс кернеуін біркелкі реттеу тұтқасын шкаланың нөлдік орнына жылжыту керек. Айнымалы кернеудің мәні тегіс реттегіш шкаласы бойынша анықталады. Құрылғыға тұрақты және ауыспалы кернеу жүктемелерін бір уақытта қосқан кезде ток күшінің жиынтық мәні 10 А-дан аспауы керек.

6. РНШ мектеп кернеу реттегіштегі вольтметр шкаласының ерекшелігі қандай?
7. Түрлендіргіштердің борн шарларының араларындағы шығатын кернеу шамаларын қалай анықтауға болады?
8-9. Агат ток көзінің басқалардан өзгешелігі және де ол қандай демонстрацияларда қажет?
"Агат" реттелетін қоректендіру құралы 1978 жылдан бастап шығарылды. ПМУ төмен пульсация деңгейі бар 8-ден 15 Вольтқа дейінгі реттелетін тұрақтандырылған кернеуді алуға арналған. "Агат" индикациясы бар қысқа тұйықталудан жылдам әрекет ететін электрондық қорғанысқа ие.

9. Түзеткіштердің қандай түрлерін білесіздер?
Түзету схемаларын мынадай белгілер бойынша жіктеуге болады:
* түзетілген кернеу нысаны бойынша (бір және екі жарты периодты схемалар);
* трансформатордың қайталама орамасының фазаларының саны бойынша) бір, екі және үш фазалы схемалар);
