Цехтың жарықтандыру жүктемесін есептеу

Жұмыс түрі: Курстық жұмыс
Тегін: Антиплагиат
Көлемі: 20 бет
Таңдаулыға:

Коммерциялық емес ашық акционерлік қоғам
Ғ.Ж.Дәукеев атындағы Алматы Энергетика және Байланыс университеті
Электрмен жабдықтау және энергияның жаңғыртылатын көздері кафедрасы
Курстық жұмыс

Пәні: Электрмен жабдықтау
Білім беру бағдарламасы: 6В07101 - Электроэнергетика
Орындаған:
Тобы: Нұсқа:
Қабылдаған:

_________ ________________ ____ ________________2022 жыл
(бағасы) (қолы)

Алматы, 2022 ж.

Мазмұны
Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..3
1 Жұмыс тапсырмасы ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 4
2 Бастапқы мәліметтер ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .5
3 Цехтегі жүктемелерді есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...6
4 Электрқабылдағыштардың қорғаныс түрін, сым мен кабель таңдау
4.1 Цехтың жарықтандыру жүктемесін есептеу ... ... ... ... ... ... ... ... ... ... ... ... .7
4.2 Трансформатор таңдау ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... 8
4.3 Қорғаныс түрін және кабель мен сым таңдау ... ... ... ... ... ... ... . ... ... ... ... ..8
5 Қысқа тұйықталу тогын есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..24
Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..28
Пайдаланылған әдебиеттер ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 29

Кіріспе

Электрмен жабдықтау жобасы - бұл сенімді электр қондырғыларын құру және оларды қауіпсіз пайдалану бойынша сапалы орындалған электр монтаждау жұмыстарының алғашқы қадамы.
Электрмен жабдықтау, әдетте өзіне келесілерді қамтиды:
* электр жүктемелерін есептеумен түсіндірме жазбасын;
* сызбалар мен сілтемелік құжаттар тізімдемесін;
* электр жабдығы орналасқан қоректендіруші, тарату және розетка желілерінің жоспарларын қалқандардың бір сызықты сұлбаларын;
* жабдықтар мен материалдардың ерекшелігін.
1 Жұмыс тапсырмасы
0.1 Электр қабылдағыштарының қуат блогын (қуат шкафтары, тарату шиналары) сыз;
0.2 Пайдалану коэффициенттері және максимум әдісі бойынша электрмен жабдықтау қондырғыларының қуат жүктемелерін, жарықтандыру жүктемесін және тұтастай алғанда цехтың есептік жүктемесін анықтау;
0.3 Цехтың жеткізу және тарату желілерінің схемасын таңдау;
0.4 Трансформаторлардың саны мен қуатын, цехтік подстанцияның орналасуын таңдау;
0.5 Цех желісінің сымдарының, кабельдерінің және шиналарының қимасы мен маркасын анықтау;
0.6 Электр жабдықтарын таңдап, сақтандырғыштардың балқымалы қойылымы токтарын және ажыратқыштардың параметрлерін есептеу;
0.7 Цехтың электрмен жабдықтау желісінің жоспарын салу;
0.8 Сымдардың, кабельдердің көлденең қимасын, ажырату және қорғау құралдары мен электр қабылдағыштарының параметрлерін көрсете отырып, цехтың электрмен жабдықтау және тарату желілерінің сызбасын салу;
0.9 1 кВ дейінгі цехтың тарату және тарату желілерінің есептелген бір сызықты сызбасында желі параметрлерін, қорғаныс құрылғыларын, КТП-дан ең алыстағы қуатты электр қозғалтқышына дейінгі бейтарап сымды, есептік және электр токтарды көрсету;
0.10 Белгіленген К1, К2 және К3 нүктелерінде үш, екі және бір фазалы қысқа тұйықталу токтарын анықтау.
2 Бастапқы мәліметтер
1.Цехтың жоспарында тармақтану тораптары белгіленген: тарату шкафтары (ШР), күштік пункттер (СП), тарату шиналары (ШРА).
2.Цехтың барлық электр қабылдағыштары қуат тораптары бойынша бөлінеді. Бөлу кезінде мыналард ескеру қажет: а) Электр қабылдағыштан қоректендіру торабына дейінгі қашықтық түсті металдарды үнемдеу және кернеудің жоғалуын азайту мақсатында мүмкіндігінше аз болуы тиіс; б) қуаты 75 кВт және одан жоғары электр қабылдағыштарды ТП немесе РП шиналарынан радиалды қоректендіру қажет; в) цех бойынша қуаттың кері ағуына жол бермеу.
3.Электр жүктемелерін есептеу 1.2 кестеде жүргізіледі. Бұл кесте жеке қуат тораптары бойынша күш жүктемелерін есептеу үшін де, ТП шиналары үшінде жиынтық болып табылады.

2.1 кесте - Модельді цехтің электрқабылдағыштар тізімі

№
пп
Наименование узлов питания и групп ЭП

n
Установленная мощность, кВт

m

ки

cosφ tgφ

Одного ЭП
∑Р

1
2
3
4
5
6
7
8
2,23
Строгальный станок
2
7
14

0,12
0,51,73
1,3,31
Шлифовальный станок
3
6
18

0,35
0,651,69
5
Кран с ПВ-60%
1
35
27

0,1
0,51,73
22,24,10,11
Сверлильный станок
4
4
16

0,12
0,51,73
4,15,19
Универсальный станок
3
12
36

0,17
0,651,69
12,14
Сушильные барабаны
2
25
50

0,6
0,71,02
33,34
Агрегатный станок
2
18
36

0,2
0,651,69
16,17
Шкаф сушильный
2
8
16

0,8
0,950,33
8,25,27
Многопильный станок
3
60
180

0,2
0,80,75
9,26
Пресс
2
75
150

0,25
0,651,69
13,39,40
Лесопильные рамы
3
17
51

0,93
0,80,75
18,21,41,44
Вентиляторы
4
37
148

0,65
0,80,75
42,45
Дробилки
2
12
24

0,8
0,80,75
6,7,32,35,36
Токарные автоматы
5
24
120

0,16
0,651,69
37,38
Насосы
2
18
36

0,7
0,80,75
28,29,30
Гильотинные ножницы
3
6
18

0,15
0,61,33
20,43
Печи сопротивления (кВА)
2
45
90

0,7
0,850,62

3 Цехтегі жүктемелерді есептеу

3.1 кесте - ШРА 1
№ пп
Наименование узлов питания и групп ЭП
n
Установленная мощность, кВт
m
Средние мощности
Определение n, при ки0,2;m3
nЭ
kM
Максимальная расчетная нагрузка
IM, А

Одного ЭП
P,
кВт

РСМ, кВт
QСМ, кВар
n1
Pn1
P*
n*
nЭ*

РМ, кВт
QМ, кВар
SМ, кВА

1
2
3
4
5
6

7
8
9
10
11
12
13
14
15
16
17
18
19
2
Строгальный станок
1
7
7

0,84
1,45
9

308

0,7

0,36

0,62

13,25

1,25

251,96

171,93

305

440

1,3,31
Шлифовальный станок
3
6
18

6,3
10,65

5
Кран с ПВ-60%
1
35
27

2,7
4,67

10,11,22
Сверлильный станок
3
4
12

1,44
2,49

4,15,19
Универсальный станок
3
12
36

6,12
10,34

18,21,44
Вентиляторы
3
37
111

72,15
54,11

6,7,32
Токарные автоматы
3
24
72

11,52
19,47

37,38
Насосы
2
18
36

25,2
18,9

28,29,30
Гильотинные ножницы
3
6
18

2,7
3,59

20,43
Печи сопротивления
2
45
90

63
39,06

45
Дробилки
1
12
12

9,6
7,2

Итого
25

439

201,57
171,93

3.2 кесте - ШРА2
№ пп
Наименование узлов питания и групп ЭП
n
Установленная мощность, кВт
m
Средние мощности
Определение n, при ки0,2;m3
nЭ
kM
Максимальная расчетная нагрузка
IM, А

Одного ЭП
P,
кВт

РСМ, кВт
QСМ, кВар
n1
Pn1
P*
n*
nЭ*

РМ, кВт
QМ, кВар
SМ, кВА

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
23
Строгальный станок
1
7
7

0,84
1,45
4

217

0,49

0,22

0,64

11,52

1,36

239,47

150,06

283

408

24
Сверлильный станок
1
4
4

0,48
0,83

12,14
Сушильные барабаны
2
25
50

30
30,6

33,34
Агрегатный станок
2
18
36

7,2
12,17

16,17
Шкаф сушильный
2
8
16

12,8
4,22

8,25,27
Многопильный станок
3
60
180

36
27

13,39,40
Лесопильные рамы
3
17
51

47,43
35,57

42
Дробилки
1
12
12

9,6
7,2

35,36
Токарные автоматы
2
24
48

7,68
12,98

41
Вентиляторы
1
37
37

24,05
18,04

Итого
18

441

176,08
150,06

ШР
9,26
Пресс
2
75
150

37,5
63,3

2

60
101,28
117,71
169,8

ШРА 1 үшін есептеулер:

Pсм = Ки∙Pн , (3.1)

Рсм(2)=0,12*7=0,84 кВт;
Рсм(1,3,31)=0,35*18=6,3 кВт;
Рсм(5)=0,1*27=2,7 кВт;
Рсм(10,11,22)=0,12*12=1,44 кВт;
Рсм(4,15,19)=0,17*36=6,12 кВт;
Рсм(18,21,44)=0,65*111=72,15 кВт;
Рсм(6,7,32)=0,16*72=11,52 кВт;
Рсм(37,38)=0,7*36=25,2 кВт;
Рсм(28,29,30)=0,15*18=2,7 кВт;
Рсм(20,43)=0,7*90=63 кВт;
Рсм(45)=0,8*12=9,6 кВт.
Pсм=0,84+6,3+2,7+1,44+6,12+72,15+11 ,52+25,2+2,7+63+9,6=201,57кВт.

Qсм = Pсм∙tgφ , (3.2)

Qсм(2)=0,84*1.73=1.45 кВар;
Qсм(1,3,31)=6,3*1.69=10.65 кВар;
Qсм(5)=2,7*1.73=4.67 кВар;
Qсм(10,11,22)=1,44*1.73=2.49 кВар;
Qсм(4,15,19)=6,12*1.69=10.34 кВар;
Qсм(18,21,44)=72,15*0.75=54,11 кВар;
Qсм(6,7,32)=11,52*1.69=19.47 кВар;
Qсм(37,38)=25,2*0.75=18.9 кВар;
Qсм(28,29,30)=2,7*1.33=3.59 кВар;
Qсм(20,43)=63*0.62=39,06 кВар;
Qсм(45)=9,6*0.75=7.2 кВар.
Qсм=1.45+10.65+4.67+2.49+10.34+54,1 1+19.47+18.9+3.59+39,06+7,2=171,93

n1=9 ге тең. Себебі 452=22,5
Pn1=35+37*3+24*3+45*2=308 кВт (3.3)
Р*= Рн1Рн= 308439=0,7 (3.4)
n* = n1n= 925= 0,36 (3.5)
nэ* =0,53 (3.3- кесте бойынша)
nэ = nэ* ∙ n = 0,53 ∙ 25=13,25 (3.6)
км=1,25 (3.4-кесте бойынша);
Рм = к м∙ ∑ Рсм=1.25*201.57=251.96 кВт (3.7)
Qм = Qсм= 171,93 кВар
Sм= Pм2 + Qм2=251,962+171,932=305 кВА (3.8)
Iм= Sм3Uн=3053*0.4=440 А (3.9)

ШРА 2 үшін есептеулер:
Рсм(23)=0,12*7=0,84 кВт;
Рсм(24)=0,12*4=0,48 кВт;
Рсм(12,14)=0,6*50=30 кВт;
Рсм(33,34)=0,2*36=7,2 кВт;
Рсм(16,17)=0,8*16=12,8 кВт;
Рсм(8,25,27)=0,2*180=36 кВт;
Рсм(13,39,40)=0,93*51=47,43 кВт;
Рсм(42)=0,8*12=9,6 кВт;
Рсм(35,36)=0,16*48=7,68 кВт;
Рсм(41)=0,65*37=24,05 кВт.
Pсм=0,84+0,48+30+7,2+12,8+36+47,43+ 9,6+7,68+24,05=176,08 кВт.

Qсм(23)=0,84*1.73=1.45 кВар;
Qсм(24)=0,48*1.73=0.83 кВар;
Qсм(12,14)=30*1.02=30.6 кВар;
Qсм(33,34)=7,2*1.69=12.17 кВар;
Qсм(16,17)=12,8*0.33=4.22 кВар;
Qсм(8,25,27)=36*0.75=27 кВар;
Qсм(13,39,40)=47,43*0.75=35.57 кВар;
Qсм(42)=9,6*0.75=7.2 кВар;
Qсм(35,36)=7,68*1.69=12.98 кВар;
Qсм(41)=24,05*0,75=18,04 кВар.
Qсм=1.45+0.83+30.6+12.17+4.22+27+35 .57+7.2+12.98+18,04=150,06 кВар.
n1=4 ке тең. Себебі 602=30;
Pn1=3*60+37=217 кВт;
Р*= Рн1Рн= 217441= 0,49;
n* = n1n= 418= 0,22;
nэ* =0,64 (3.3-кесте бойынша);
nэ = nэ* ∙ n = 0,64∙ 18 =11,52;
км=1,36 (3.4-кесте бойынша);
Рм = к м∙ ∑ Рсм=1,36*176,08=239,47 кВт;
Qм = Qсм= 150,06 квар;
Sм= Pм2 + Qм2=239,472+150,062=283 кВА;
Iм= Sм3Uн=2833*0.4=408 А.

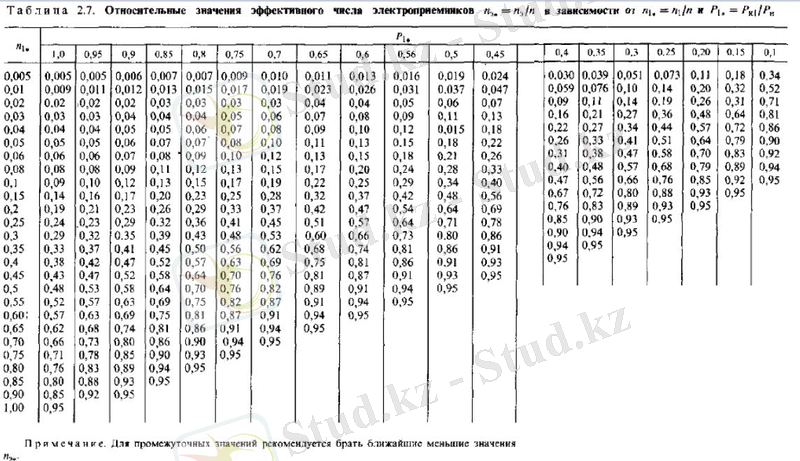

3.1 - сурет.Электр қабылдағыштардың тиімді санының салыстырмалы мәндері

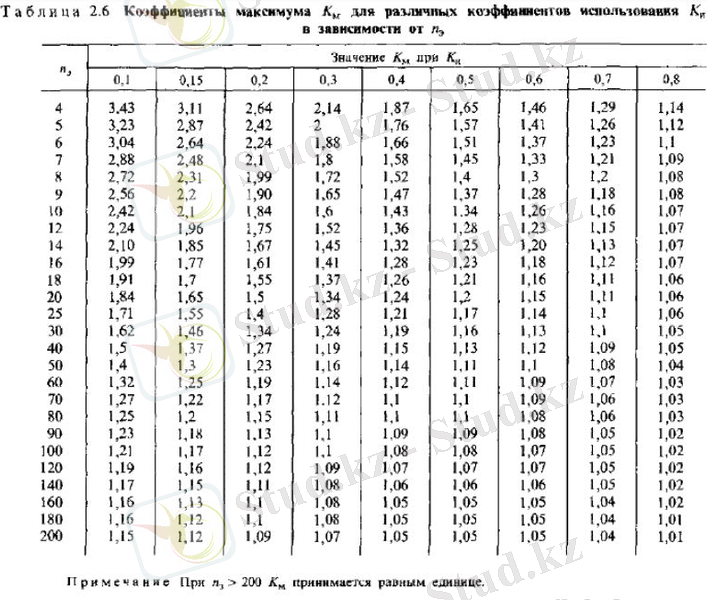

3.2 - сурет. Максимум коэффиценті

4 Электрқабылдағыштардың қорғаныс түрін, сым мен кабель таңдау
4.1 Цехтың жарықтандыру жүктемесін есептеу.
Жарықтандыру жүктемесін есептеу өндірістік аудандардың бір шаршы метріне жарықтандыру жүктемесінің нақты тығыздығы және сұраныс коэффициенті бойынша жүзеге асырылады. Бұл әдіс бойынша есептік жарықтандыру жүктемесі ең көп жүктелген ауысым үшін жарықтандырудың орташа қуатына тең қабылданады және осы формулалар бойынша анықталады:
Pосв=ρ*kc.o*F=15,6*0,95*1692=25075= 25,075 кВт; (4.1)
мұндағы kc.o-жарықтандыру жүктемесінің белсенді қуаты бойынша сұраныс коэффициенті, оның сандық мәні үй-жайға тәуелділік анықтамалығы бойынша таңдалады.
ρ=15,6 Втм2 kc.o=0,95 tgφ=0,48 Cosφ=0,9
F=ab=36*47=1692 м2 (4.2)
Qосв=Pосв* tgφ=25,075*0,48=12,036 кВар; (4.3)
Sосв=Pосв2+Qосв2=25,0752+12,0362=27 ,81 кВА; (4.4)
Iосв=Sосв3*Uн*cosφ=27.813*0.4*0.9=4 4.6 А (4.5)

4.2Трансформатор таңдау
Күштік және жарықтандыру жүктемелерін ескере отырып, цехта жалпы жүктеме бар, ол арқылы күштік трансформатор таңдалады және жүктеме коэффициентіне сәйкестігі тексеріледі, ол 0,65-0,85 аралығында болу керек.
SΣ=SШРА-1+SШРА-2+SШР+Sосв. (4.6)
SΣ=305+283+117,7+27,81=733,51 кВА
Номиналды қуаты Sн=1000 кВА болатын ТСЗ-100010 таңдаймыз.
Трансформаторлардың жүктеме коэффициенттерін тексереміз:
Кз= SРSном=733,511000=0,73 (4.7)
Кз=0,650,85, демек шарт орындалды.

4.1 - сурет. Трансформатордың номиналдық параметрлері.

4.3 Қорғаныс түрін және кабель мен сым таңдау.

ШРА1 бойынша

1. Строгальный станок
SM=PCM2+QCM2=0,842+1,452=1,68 кВА
IM=SM3*UH*Cosφ=1,683*0,4*0,9=2,69 А
а) Iаж.н=Iесеп
63 А = 2,69 А
б) Iағыт.н=Iесеп
6 А=5,38 А
Iқосу=Kп1*Iесеп=5*2,69=13,45 A
Iбалқ.1=Iқосу α1=13,452,5=5,38 A
НПН2-63-6А сақтандырғышы таңдалды.
а) Iрұқ.сым=Iесеп
21А =2,69 А
б) Iрұқ.сым=Кқ*I3
21 А=0,33*6 А
21 А =1,98 А
АПВ (1х2) сымы таңдалды.
2. Шлифовальный станок
SM=PCM2+QCM2=6,32+10,652=12,37 кВА
IM=SM3*UH*Cosφ=12,373*0,4*0,9=19,84 А
а) Iном. пред=Iесеп
63 А = 19,84 А
б) Iном.балқ=Iбалқ.есеп
40 А=39,68 А
Iқосу=Kп1*Iесеп=5*19,84=99,2 A
Iбалқ.1=Iқосу α1=99,22,5=39,68 A
НПН2-63-40А сақтандырғышы таңдалды.
а) Iрұқ.сым=Iесеп
21 А =19,84 А
б) Iрұқ.сым=Кқ*I3
21 А=0,33*40 А
21 А = 13,2 А
АПВ (1х2) сымы таңдалды.
