Құрылымдық схема - ол құрылымдық системаның құрамың және кеңістікте негізгі тірек конструкцияларын орналастыруын көрсетеді - бойлық, көлденең немесе т. б. болып есептеленеді.

Рамалық ғимараттарда үш құрылымдық схема қолданылады (сурет. 3. 4) :

- ригельдердің бойлық орналасуымен;

- ригельдердің көлденең орналасуымен;

- ригельсыз.

Тіректің бойлық орналасуы бар рамка пәтер түріндегі тұрғын үйлерде және күрделі жоспарлау құрылымының жаппай қоғамдық ғимараттарында, мысалы, мектеп ғимараттарында қолданылады.

Көлденең тіреуіші бар рамка тұрақты жоспарлау құрылымы бар көп қабатты ғимараттарда қолданылады (жатақханалар, қонақ үйлер), көлденең аралықтардың қадамын тірек конструкцияларының қадамымен біріктіре отырып.

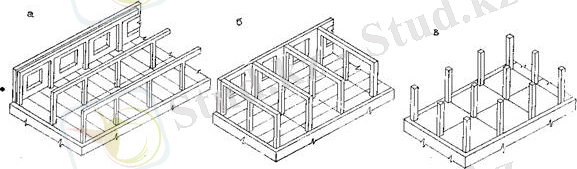

Сур. 3. 4. Рамалық ғимараттардың құрылымдық схемалары: а - ригельдің бойлық орналасуымен; б-көлденең; в - регельсіз

Регелсызді - Құрама тұрғын үй құрылысында тиісті өндірістік базаның болмауына және мұндай схеманың салыстырмалы түрде төмен тиімділігіне байланысты, негізінен көп қабатты өнеркәсіптік ғимараттарда, қоғамдық және тұрғын үйлерде жиі қолданылады.

Регельсыз Жақтаудың артықшылығы Тұрғын және қоғамдық ғимараттарда едендерді немесе едендерді көтеру арқылы монолитті құрылымдарда салынған кезде қолданылады. Сонымен қатар, ғимарат жоспарында бағандарды еркін орнатуға болады: Олардың орналасуы тек статикалық және сәулеттік талаптармен анықталады және қадамдар мен аралықтарды модульдік үйлестіру заңдылықтарына бағынбауы мүмкін.

Рамалық дизайн схемасының нұсқалары суретте көрсетілген. 3. 5.

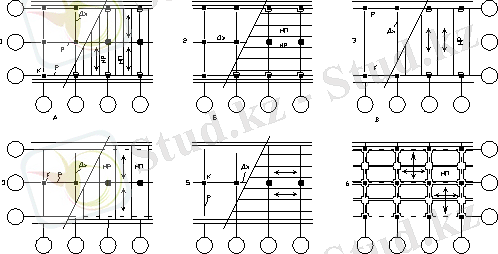

Сур. 3. 5. Рамалық дизайн схемасының нұсқалары:

А-толық; Б - толық емес; В - регельсіз каркаспен; 1 - ригельдердің бойлық орналасуымен толық каркас; 2-сол, көлденең; 3-баған ригельдерінің бойлық орналасуымен (тек сыртқы қабырғаларда) және үлкен аралықты жабулармен толық каркас; 4-толық емес бойлық каркас; 5 - сол, көлденең; 6 - ригельсіз қаңқа; к - баған; Р - ригель; Дж - тік қаттылық диафрагмасы; НП - жабын төсемі, НР-төсем - кергіш; I - салмақ түсетін қабырғалар; II-салмақ түсірмейтін қабырғалар.

Ең көп таралған қаңқасыз жүйенің ғимараттарын жобалау кезінде келесі бес дизайн схемасы қолданылады (сурет. 3. 6) :

I схема-көлденең қабырғалардың шағын қадамы бар ішкі жүк көтергіш қабырғалардың көлденең орналасуы (3; 3, 6 және 4, 2 м) . Көп қабатты ғимараттарды жобалауда, күрделі топырақта және сейсмикалық жағдайда салынған ғимараттарда қолданылады. Жаппай Құрылыста қолданылатын құрама жабындардың конструкциялары жабылатын аралықтың мөлшеріне байланысты шартты түрде кіші (2, 4-4, 5 м) және үлкен (6-7, 2 м) жабындарға бөлінеді. ;

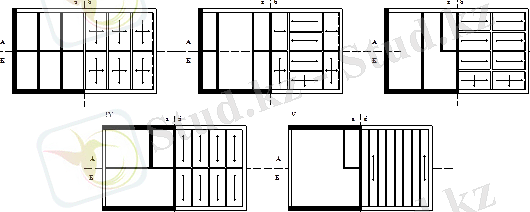

Сур. 3. 6. Қаңқасыз ғимараттардың конструктивтік схемалары:

I-айқас-қабырғалық; II және III-көлденең-қабырғалық; IV және V - бойлық-қабырғалық; а - салмақ түсірмейтін немесе өздігінен салмақ түсіретін бойлық сыртқы қабырғалары бар нұсқалар; Б - жүк көтергіштері бар нұсқалар; а - қабырғалардың жоспары; б - жабындардың жоспары.

II схема-көлденең тірек қабырғаларының ауыспалы өлшемдері (үлкен және кіші) және жеке бойлық қаттылық қабырғалары (қабырғалардың аралас қадамы бар схема) . I-II схемалар тұрғын үйлердің орналасуын әр түрлі шешуге, бірінші қабаттарға кіріктірілген тұрғын емес үй-жайларды орналастыруға мүмкіндік береді, балалар мекемелері мен мектептердің қанағаттанарлық жоспарлау шешімдерін қамтамасыз етеді;

III схема - сирек орналасқан көлденең тірек қабырғалары және жеке бойлық қабырғалары бар (қабырғалардың үлкен қадамымен) . Толық құрастыру конструкцияларын пайдалану кезінде артықшылықтары бар;

IV схема-бойлық сыртқы және ішкі тірек қабырғалары және сирек орналасқан көлденең қабырғалары - қаттылық диафрагмалары (25-40 арқылы) . Тас және үлкен блоктық конструкциялармен шағын, орта және жоғары қабатты тұрғын үй және қоғамдық ғимараттарды жобалау кезінде қолданылады. Панельдік құрылыста сирек қолданылады;

V схемасы-бойлық сыртқы жүк көтергіш қабырғалары және сирек орналасқан көлденең қаттылық диафрагмалары бар. 9-10 қабатты тұрғын үйлерді эксперименттік жобалау және салу кезінде қолданылады. Пәтерлерді жоспарлау еркіндігін қамтамасыз етеді.

I Схема оның статикалық жұмысының ерекшеліктеріне сәйкес кросс-қабырға деп те аталады, II - V тізбектері - жазықтық.

Жақтаусыз құрылымдық жүйенің нұсқалары суретте көрсетілген. 3. 7.

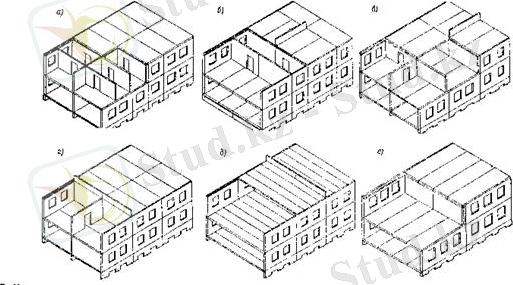

Сур. 3. 7. Қаңқасыз құрылымдық жүйенің нұсқалары:

а-шағын қадаммен айқас-қабырға; б-аралас қадаммен көлденең - қабырға; в-қабырғалардың үлкен қадамымен көлденең - қабырға; г-бойлық - қабырға (үш қабырға) ; д-бойлық - қабырға (екі қабырға) ; е-қабырғалардың үлкейтілген қадамымен көлденең-қабырға.

Құрылыс жүйесі-негізгі тірек конструкцияларын салу материалы мен технологиясы бойынша ғимараттардың құрылымдық шешімінің кешенді сипаттамасы. Құрылыс жүйелерін жіктеу схемасы суретте келтірілген. 3. 8.

Конструкциялардың материалы бойынша:

- тас;

- бетон;

- ағаш және пластмассалар;

- металл.

Кірпіштен және керамикадан, жеңіл бетоннан немесе табиғи тастан жасалған кішкене блоктардан тұратын ғимараттың құрылыс жүйелері дәстүрлі және толық құрастырылған.

Дәстүрлі жүйе қабырғаларды қолмен қалау техникасында тұрғызуға негізделген, толық құрастырмалы - зауыт жағдайында кірпіштен, тастан немесе керамикалық блоктардан жасалған ірі блоктардан немесе панельдерден жасалған қабырғаларды механикаландырылған монтаждауға негізделген. Сонымен қатар, үлкен блок жүйесі барлық жерде дерлік панельге жол ашады.

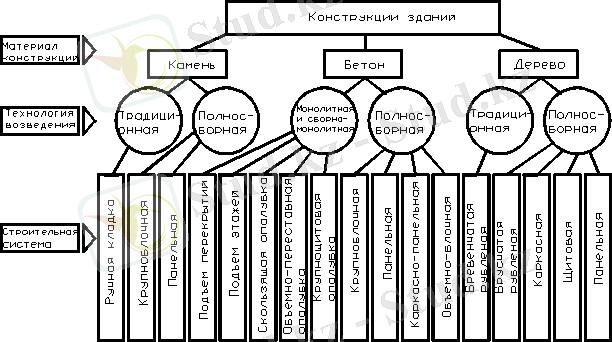

Сур. 3. 8. Құрылыс жүйелерін жіктеу схемасы.

Дәстүрлі жүйе айтарлықтай архитектуралық артықшылықтарға ие. Қабырғаның негізгі құрылымдық элементінің (кірпіш, тас) кішкентай мөлшеріне байланысты бұл жүйе әр түрлі биіктіктегі едендермен және әртүрлі мөлшердегі және пішіндегі саңылаулармен кез-келген нысандағы ғимараттарды жобалауға мүмкіндік береді. Дәстүрлі жүйені қолдану әсіресе құрылыста басым болатын ғимараттар үшін орынды. Қабырғалары бар ғимараттардың конструкциялары сенімді жұмыс істейді: олар отқа төзімді, берік және ыстыққа төзімді.

Сәулет және пайдалану артықшылықтарымен қатар, қабырғаларды қолмен қалау тас ғимараттардың негізгі техникалық және экономикалық кемшіліктерінің себебі болып табылады: құрылыстың күрделілігі және құрылыс маусымы мен масонның біліктілігіне әсер ететін кірпіштің беріктік сипаттамаларының тұрақсыздығы.

Тас қабырғалары бар ғимарат конструкцияларының тиімділігі мен индустриалдылығын арттыру жоғары маркалы тасты немесе кірпішті қолдануға, қолмен қалауды зауыттық кірпіш (тас) панельдерін орнатумен ауыстыруға ықпал етеді.
