Cyclone бағдарламалық кешенінің функционалдық мүмкіншілдіктерімен және интерфейсімен танысу


Коммерциялық емес акционерлік қоғам
Қарағанды техникалық университеті
МІ және Г кафедрасы
Зертханалық жұмыс №3
Пәні: 3D лазерлік сканерлеу
Тақырыбы: Cyclone бағдарламалық кешенінің функционалдық мүмкіншілдіктерімен және интерфейсімен танысу
Қабылдаған: Жумадилова Д. К.
Орындаған: ГиК 18-3 тобының
студенті Көшкінбаева Ә. Б.
Қарағанды 2021
Бағдарламалық жасақтама жоғары нүктелі зерттеулерден нүкте бұлттарын жылдам және тиімді өңдеуде өте маңызды рөл атқарады. Cyclone нүктелік бұлттарды өңдеуге ең ыңғайлы бағдарламалық модульдердің жиынтығын қамтиды.
Cyclone - Leica HDS бағдарламалық модульдерінің жиынтығы, оны лазерлік сканерлеу саласында жұмыс істейтін көптеген мамандар сканерлеу, визуализация, өлшеу, үш өлшемді модельдер мен сызбаларды құру, деректерді талдау және нәтижені дәстүрлі түрде ұсыну мәселелерін шешудің нақты стандарты деп санайды. немесе басқа мәселелерді шешу үшін. Cyclone CloudWorx модулін қолдана отырып, оқу процесі үш өлшемді нүктелік бұлттарды CAD бағдарламалық пакеттерінде қолдануды зерттеуге дейін азаяды.

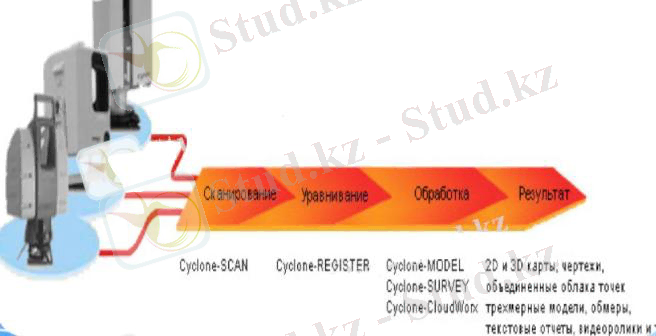

Сур. 1. Cyclone нүктелік бұлттарды өңдеудің жалпы тәртібі.
Cyclone - инженерлік, геодезиялық, құрылыс және басқа да салаларда үшөлшемді лазерлік сканерлеу мәліметтерін өңдеудің әртүрлі нұсқаларына арналған құралдардың кең спектрін ұсынатын бағдарламалық кешен.
Үш өлшемді нүктелік бұлттардың толықтығы басқа геометриялық ақпарат көздеріне қарағанда үлкен артықшылық болып табылады. Cyclone бағдарламасының бірегей архитектурасы Client Server технологиясын қолданумен объектіге бағытталған мәліметтер базасына негізделген. Бұл технология лазерлік сканерлеу жобаларын өңдеу кезінде деректерді көрсету жылдамдығын қамтамасыз етеді. Cyclone бағдарламасы лазерлік сканерлеу деректерін тиімді басқаруға мүмкіндік береді, сонымен бірге мәліметтер базасын жүргізудің ашықтығын қамтамасыз етеді, яғни дерекқорды басқару бойынша арнайы білімді қажет етпейді. Барлық мәліметтер - нүктелік бұлттар, суреттер, топографиялық орналасу, түзету нәтижелері, өлшеулер, нысандар модельдері және басқалары бір файлда сақталады. Осылайша, ақпаратты бір модульден екіншісіне ауыстыру немесе қайта жіберудің қажеті жоқ.
Клиент Сервер технологиясы бір жобада 10 маманға бір уақытта жұмыс істеуге мүмкіндік береді. Жұмысты жылдамдату үшін сіз бір пайдаланушы режиміне ауыса аласыз. Осылайша, нүктелік массивтерді көрсету және өңдеу жылдамдығының өсуі 2-4 есеге дейін.
Cyclone жеке модульдерден тұрады, олар бірыңғай бағдарламалық қабыққа енеді. Түрлі модульдер үшөлшемді лазерлік сканерлеудің мәліметтерін өңдеудің жалпы процесінің жеке мәселелерін шешуге арналған.
Cyclone-SCAN - сканерді басқару
Cyclone-SCAN - LeicaScanStation 2 сканерінің жұмысын басқаруға арналған модуль. Сканерлеу тығыздығын реттей, деректерді сүзгіден өткізіп, жеке макростар құра алады, сканерлейді және Leica Geosystems HDS жалпақ және сфералық нысана нысандарын автоматты түрде таниды. Функционалдық жағынан бай, Cyclone-SCAN-мен жұмыс істеу қарапайым және интуитивті интерфейс арқасында өте оңай.
Циклон-сканерлеудің функционалдығы:
oo Кеңістіктегі қозғалыс, масштабтау, нақты уақытта таралуы, цифрлық фотография негізінде нүктелердің түсінің өзгеруі немесе нүктелер, беттер мен модельделген денелер үшін басқа жағдайлар.
oo Сканерлеу кезінде үш өлшемді визуализация
oo Визуализацияны жылдамдату үшін нүктелік бұлттар мен үшөлшемді модельдердің деңгейлерін реттеу.
oo Үшбұрыш желілерінде нүктелік бұлттарды жылдам көрсету параметрлері (TIN)
oo Нүктелердің бұлттарын сирету (әр n-ші нүкте)
oo Қарқындылығы немесе түсі бойынша нүктелік бұлттарды визуализациялау
oo Таңдалған аймақ немесе жылдам сурет салу үшін берілген нүктелер көлемін шектеу
oo Бір бағытты өлшеуде объектіге орташа қашықтықты белгілеу
oo Панорамалық түсірілім үшін сандық мозаиканы автоматты түрде құру
oo Сандық кескін үшін панорамалық көрініс
oo Белгілі геодезиялық негіздеу нүктелеріне геодезиялық анықтама
oo Қарап шығу алдында құралдың биіктігін орнату
oo Нысана биіктігін орнату
oo Орнату-және-сканерлеу функциясы (Point-and-scan) QuickScan(TM) көлденең түсіру терезесін интерактивті орнату үшін
oo "Артық" деректерді болдырмау үшін сүзу(фильтрация) :
a) тіктөртбұрыш немесе еркін көпбұрыш бойынша сканерлеу аймағын шектеу
b) шектеу ауқымы бойынша қашықтығы
c) сигналдың қарқындылығы бойынша шектеу
d) барлық алдын ала сканерлеу параметрлері кез келген уақытта жазылып, шақырылуы мүмкін. Стандартты сканерлеу қондырғыларының дайын тізімі бар
e) сынақты тексеру сапасын тексеру
oo Жеке нүктелер бойынша және дайын үлгілер бойынша қашықтықтарды, алаңдар мен көлемдерді өлшеу:
a) еңіс қашықтық
b) DX, DY, DZ қашықтықтары
c) қолтаңбаларды құру және өңдеу
d) қабаттарды құру және басқару
e) нысандарға түстер мен материалдарды беру
f) сканер позициясынан көру және оның орналасқан жерін көрсету
g) нүктелер мен модельдерді жасанды жарықтандыру
h) қазіргі сахналарды сақтаушақыру
i) көріністі сурет файл ретінде сақтау (screen-shot)
j) HDS визирлі маркаларын сканерлеу кезінде автоматтандыру
Енгізу форматы:
ASCII (XYZ, SVY, PTS, PTX, TXT)
Cyclone Object Exchange (COE) (COE деректерді беру өнімдері)
BMP, JPEG, TIFF
Шығу форматтары:
ASCII (XYZ, SVY, PTS, PTX, TXT)
BMP, JPEG, TIFF
Cyclone Object Exchange (COE) форматы (COE Data Transfer Products)
Cyclone-REGISTER - нүктелік бұлттарды реттеу
