Геодезия мен топографияда қолданылатын координаталар жүйелері туралы түсінік
Қазақстан Республикасы білім және ғылым министрлігі
Әл - Фараби атындағы Қазақ Ұлттық Университеті
Факультеті: География және табиғатты пайдалану
Кафедрасы: Кадастр және жерге орналастыру
СӨЖ
Тақырыбы: Геодезия мен топографияда қолданылатын координаталар жүйелері туралы түсінік
Алматы қаласы, 2021ж
Мазмұны
Координаталардың кеңістік жүйелері
Тікбұрышты жазықтық кординатар жүйесі
Полярлық координаттар жүйесі
Геоцентрлік және топоцентрлік координаттар жүйесі
Қолданылған әдебиеттер мен интернет-сайттар
Координаталардың кеңістік жүйелері
Жер бетіндегі нүктелердің орындары координаталармен, яғни координаталар жүйесін анықтайтын бастапқы жазықтықтар мен сызықтарға қатысты ізделіп отырған нүктелердің орнын сипаттайтын шамалармен анықталады. Көпшілікке танылған біртұтас жүйе координаталардың географиялық жүйесі болып табылады. Координаталардың географиялық жүйесінің элементтеріне мыналар жатады (5-сурет): ЕЕ1 -- экватор жазықтығы; РР1 -- экваторға перпендикуляр жердің айналу осі; РГГ0Р1 -- бастапқы меридияның жазықтығы.
Халықаралық келісім бойынша, бастапқы мередияан ретінде қазіргі кезде Лондон қаласы жанындағы Гринвич мериднаны қабылданған. А нүктесінің эллипсоид бетіндегі проекцияларының орны мынадай координаталармен: φ -- геодезиялық ендікпен және λ, яғни А[г] (φ, λ) -- геодезиялық бойлықпен анық-талады. Геодезиялық ендік (φ) экватор жазықтығы мен берілген нүктедегі тік түзу арасындағы бұрыш. Ендік экватордан берілген нүктеге дейінгі АоА гео-дезиялық меридианның доғасымен өлшенеді және жарты шарға байланысты солтүстік ендік ( + ) немесе онтүстік ендік ( -- ) болуы мүмкін. Геодезиялық ендіктің шамасы экватордан (0°-тан) басталып оңтүстік және солтүстік полюстерге қарай (90°-қа дейін) өзгеріп отырады. Геодезиялық бойлық (λ) бастапқы меридианның жазықтығы мен берілген нүкте арқылы өтетін меридиан жазықтығы арасындағы бұрыш болып есептеледі. Бойлық бастапқы меридианнан батысқа (батыс бойлық) және шығысқа (шығыс бойлық) қарай саналады (0°-тан 180°-қа дейін).
Тікбұрышты жазықтық кординатар жүйесі

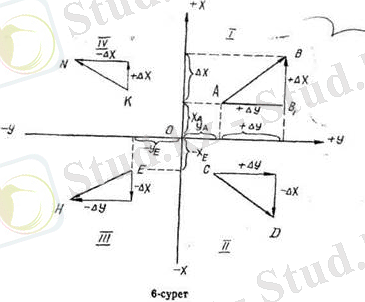

Біршама қысқа ара қашықтықтарға байланысты есептерді шешкенде тікбұрышты жазық координаталар жүйесі пайдаланылады. Бұл жүйеде нүктелердің координаталары, ара қашықтығы және бағыттары арасындағы байланыс аналитикалық геометрияның қарапайым формулаларымен өрнектеледі, мұның өзі есептеулерді айтарлықтай жеңілдетеді. Егер жер беті учаскесінің өлшемі жердің сфералылығын ескермеуге мүмкіндік беретін болса, онда геодезиялық жұмыстар жүргізген кезде тікбұрышты жазық координаталардың шартты жүйесі жиі қолданылады, оның координаталар басы еркін тандап алынады. Осы координаталар жүйесінің элементтері мынадай: х абсцисса осі (6-сурет), оның бағыты бастапкы меридианға, магниттік және осьтік меридианға параллель немесе еркін қабылданады. Оу -- ордината осі Ох осіне перпендикуляр болады; О нүктесі -- координаталар басы.
Горизонталь жазықтық координаталар осімен төрт ширекке бөлінеді. Математикада колданылатын тікбұрышты жазық координаталар жүйесінен (декарттық) айырмашылығы -- геодезияда он тікбұрышты координаталар жүйесі қолданылады; онда ширектердің нөмірленуі солтүстік-шығыс ширектен басталып, сағат тілінің бағыты бойымен жүргізіледі; мұның өзі геодезиялық есептеулер кезінде тригонометриялық формулаларды ешбір өзгеріссіз пайдалануға мүмкіндік береді.

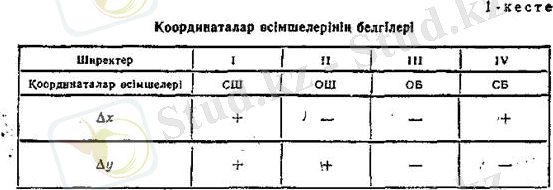

Кез келген А нүктесінің орны бұл координаталар жүйесінде координаталар басынан осы нүктелердің Ох және Оу осьтеріндегі проекцияларына дейінгі ха және уА кесінділерімен анықталады. Ох және Оу осьтеріндегі АВ түзуінің проекциялары координаталар өсімшелері деп аталады, олар Δх және Δу деп белгіленеді. Өсімшелердің белгілері де ширектің орнына байланысты; егер координаталар өсімшелерінің бағыттары, яғни тікбұрышты үшбұрыштардың катеттері координаталар осьтерінің оң бағытымен сәйкес болғанда, координаталар өсімшелері оң болады да, ал сәйкес келмеген жағдайда теріс болады. Қоординаталар өсімшелерінің белгілері 1-кестеде келтірілген.
Егер де А нүктесінің ха, уА координаталары және А.мен В нүктелері арасындағы Δх пен Δу координаталар өсімшелері белгілі болса, онда В нүктесінің координаталары мынаған тең болады хв =хА +Δх, ув =уА +Δу.
Тікбұрышты жазық координаталардың шартты жүйесі жергілікті сипаттағы геодезиялық барлау жұмыстарының жобаларын барлауды жүргізетін жерде бөлу кезінде колданыдады.

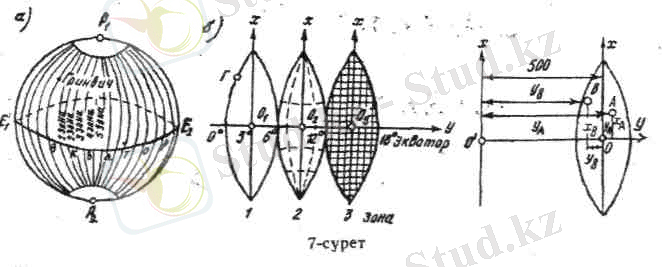

Жер бетінің едәуір территориясын жазықтықта кескіндеу үшін нүктелерді эллипсоидтық бетінен белгілі бір математикалық заңдылық бойынша жазықтыққа көшіруге мүмкіндік беретін картографиялық проекциялар қолданылады. Геодезияда бұрыштардың мәнін бұрмаламайтын тең бұрышты немесе конформдық проекция қолданылады. Эллипсоидтың едәуір көлемді бетін кескіндеген кезде ұзындықтын бұрмалануын азайту мақсатымен оларды жеке аймақтарға (зоналарға) бөледі. Бұл кезде олардың әрқайсысы тікбұрышты координаталар жүйесіндегі жазықтықта кескінделеді.
Тікбұрышты жазық координаталардың жалпы мемлекеттік жүйесінде жер бетіндегі нүктелердің орындары жазықтықта х, у тікбұрышты координаталарымен анықталады. Олар жазықтыққа Гаусс-Крюгердің тең Бұрышты ... жалғасы
Әл - Фараби атындағы Қазақ Ұлттық Университеті
Факультеті: География және табиғатты пайдалану
Кафедрасы: Кадастр және жерге орналастыру
СӨЖ
Тақырыбы: Геодезия мен топографияда қолданылатын координаталар жүйелері туралы түсінік
Алматы қаласы, 2021ж
Мазмұны
Координаталардың кеңістік жүйелері
Тікбұрышты жазықтық кординатар жүйесі
Полярлық координаттар жүйесі
Геоцентрлік және топоцентрлік координаттар жүйесі
Қолданылған әдебиеттер мен интернет-сайттар
Координаталардың кеңістік жүйелері
Жер бетіндегі нүктелердің орындары координаталармен, яғни координаталар жүйесін анықтайтын бастапқы жазықтықтар мен сызықтарға қатысты ізделіп отырған нүктелердің орнын сипаттайтын шамалармен анықталады. Көпшілікке танылған біртұтас жүйе координаталардың географиялық жүйесі болып табылады. Координаталардың географиялық жүйесінің элементтеріне мыналар жатады (5-сурет): ЕЕ1 -- экватор жазықтығы; РР1 -- экваторға перпендикуляр жердің айналу осі; РГГ0Р1 -- бастапқы меридияның жазықтығы.
Халықаралық келісім бойынша, бастапқы мередияан ретінде қазіргі кезде Лондон қаласы жанындағы Гринвич мериднаны қабылданған. А нүктесінің эллипсоид бетіндегі проекцияларының орны мынадай координаталармен: φ -- геодезиялық ендікпен және λ, яғни А[г] (φ, λ) -- геодезиялық бойлықпен анық-талады. Геодезиялық ендік (φ) экватор жазықтығы мен берілген нүктедегі тік түзу арасындағы бұрыш. Ендік экватордан берілген нүктеге дейінгі АоА гео-дезиялық меридианның доғасымен өлшенеді және жарты шарға байланысты солтүстік ендік ( + ) немесе онтүстік ендік ( -- ) болуы мүмкін. Геодезиялық ендіктің шамасы экватордан (0°-тан) басталып оңтүстік және солтүстік полюстерге қарай (90°-қа дейін) өзгеріп отырады. Геодезиялық бойлық (λ) бастапқы меридианның жазықтығы мен берілген нүкте арқылы өтетін меридиан жазықтығы арасындағы бұрыш болып есептеледі. Бойлық бастапқы меридианнан батысқа (батыс бойлық) және шығысқа (шығыс бойлық) қарай саналады (0°-тан 180°-қа дейін).
Тікбұрышты жазықтық кординатар жүйесі
Біршама қысқа ара қашықтықтарға байланысты есептерді шешкенде тікбұрышты жазық координаталар жүйесі пайдаланылады. Бұл жүйеде нүктелердің координаталары, ара қашықтығы және бағыттары арасындағы байланыс аналитикалық геометрияның қарапайым формулаларымен өрнектеледі, мұның өзі есептеулерді айтарлықтай жеңілдетеді. Егер жер беті учаскесінің өлшемі жердің сфералылығын ескермеуге мүмкіндік беретін болса, онда геодезиялық жұмыстар жүргізген кезде тікбұрышты жазық координаталардың шартты жүйесі жиі қолданылады, оның координаталар басы еркін тандап алынады. Осы координаталар жүйесінің элементтері мынадай: х абсцисса осі (6-сурет), оның бағыты бастапкы меридианға, магниттік және осьтік меридианға параллель немесе еркін қабылданады. Оу -- ордината осі Ох осіне перпендикуляр болады; О нүктесі -- координаталар басы.
Горизонталь жазықтық координаталар осімен төрт ширекке бөлінеді. Математикада колданылатын тікбұрышты жазық координаталар жүйесінен (декарттық) айырмашылығы -- геодезияда он тікбұрышты координаталар жүйесі қолданылады; онда ширектердің нөмірленуі солтүстік-шығыс ширектен басталып, сағат тілінің бағыты бойымен жүргізіледі; мұның өзі геодезиялық есептеулер кезінде тригонометриялық формулаларды ешбір өзгеріссіз пайдалануға мүмкіндік береді.
Кез келген А нүктесінің орны бұл координаталар жүйесінде координаталар басынан осы нүктелердің Ох және Оу осьтеріндегі проекцияларына дейінгі ха және уА кесінділерімен анықталады. Ох және Оу осьтеріндегі АВ түзуінің проекциялары координаталар өсімшелері деп аталады, олар Δх және Δу деп белгіленеді. Өсімшелердің белгілері де ширектің орнына байланысты; егер координаталар өсімшелерінің бағыттары, яғни тікбұрышты үшбұрыштардың катеттері координаталар осьтерінің оң бағытымен сәйкес болғанда, координаталар өсімшелері оң болады да, ал сәйкес келмеген жағдайда теріс болады. Қоординаталар өсімшелерінің белгілері 1-кестеде келтірілген.
Егер де А нүктесінің ха, уА координаталары және А.мен В нүктелері арасындағы Δх пен Δу координаталар өсімшелері белгілі болса, онда В нүктесінің координаталары мынаған тең болады хв =хА +Δх, ув =уА +Δу.
Тікбұрышты жазық координаталардың шартты жүйесі жергілікті сипаттағы геодезиялық барлау жұмыстарының жобаларын барлауды жүргізетін жерде бөлу кезінде колданыдады.
Жер бетінің едәуір территориясын жазықтықта кескіндеу үшін нүктелерді эллипсоидтық бетінен белгілі бір математикалық заңдылық бойынша жазықтыққа көшіруге мүмкіндік беретін картографиялық проекциялар қолданылады. Геодезияда бұрыштардың мәнін бұрмаламайтын тең бұрышты немесе конформдық проекция қолданылады. Эллипсоидтың едәуір көлемді бетін кескіндеген кезде ұзындықтын бұрмалануын азайту мақсатымен оларды жеке аймақтарға (зоналарға) бөледі. Бұл кезде олардың әрқайсысы тікбұрышты координаталар жүйесіндегі жазықтықта кескінделеді.
Тікбұрышты жазық координаталардың жалпы мемлекеттік жүйесінде жер бетіндегі нүктелердің орындары жазықтықта х, у тікбұрышты координаталарымен анықталады. Олар жазықтыққа Гаусс-Крюгердің тең Бұрышты ... жалғасы
