Іргетас конструкцияларын күшейту

Әр түрлі көтергіш құрылымдарды күшейту әдістері негізінен қолданыстағы ғимараттар мен құрылыстардың іргетасын күшейтуге бағытталған:

жаңа іргетастарды қорытындылау және бұрыннан бар іргетасын қалау;
іргетасты қалауды күшейтетін және жердегі конструкциялардың тірек конструкцияларының меншікті қысымын төмендететін қысқыштарды орналастыру;
топырақты химиялық күшейту;
жүктемені ғимараттардан қадаларға ауыстыру үшін қолданыстағы іргетастарға жақын орналасқан қадаларды орнату;
қадаларды статикалық итеру әдісі;
топырақ-цементті немесе ұңғымалы айдау қадаларын орнату.
іргетастың топырағын цементтеу;
«іргетас-топырақ» байланысын цементтеу.

Ұстындар, жабындар, қабырғалар және т. б сияқты жер үсті жүк көтергіш құрылымдарды күшейту және күшейту үшін кірпіш қалау әдісі қолданылады, соның ішінде. арматурамен. Қоймалардың жабындық кірпішін бүрку және инъекциялық якорь қондырғысы қолданылады. Соңғылары әдетте жұқа қабырғалы темірбетон қабықшаларымен біріктіріледі. Бұл немесе басқа әдісті таңдау объектіні зерттеуден кейін анықталады және іргетастың түріне, оның күйіне, инженерлік -геологиялық жағдайына, құрылыс конструкцияларына, іргетасқа әсер ететін жүктемелерге және т. б. Іргетастарды күшейту үшін саңылау қадалар жиі қолданылады. Іргетастарды цементтеу және іргетастың топырақпен байланысыІргетасты осылайша күшейту ғимараттың ұзақ уақыт жұмыс істеуі кезінде пайда болатын бос жерлер мен ойықтарды жою, іргетастың астындағы топырақтың физикалық және механикалық қасиеттерін біршама жақсарту және осылайша іргетастың көтергіштігін арттыру.

Әдіс іргетас корпусы арқылы іргетас негізінің деңгейінен 0, 5 м тереңдікте тесіктерді бұрғылауды, содан кейін қысыммен цемент суспензиясын айдауды қамтиды. Цементтеуді іргетасты күшейту үшін бөлек, дербес жұмыс түрі ретінде және қадалар өндірісімен бірге қолдануға болады. Қадаларды статикалық итеру әдісі (шегініс) Әдістің үлкен артықшылықтары бар. Қайта жаңартылып жатқан ғимараттар мен құрылыстардың құрылымында динамикалық және діріл әсерлерінің болмауына байланысты біркелкі емес қоныстар, жарықтар мен қирау алынып тасталады. Суға батудың жоғары дәлдігіне кепілдік беріледі.

Негізгі топырақты цементтеуОл іргетасты күшейту үшін жеке, дербес жұмыс түрі ретінде және қадалар өндірісімен бірге қолданыла алады.

Негізгі топырақты бекіту:

топырақты цементтеу (қуыстар мен жарықтарды цементтерге негізделген әр түрлі композициялар ерітінділерімен толтыру) ;
топырақты химиялық шоғырландыру: топырақты силикаттау және қайта күйге келтіру (сәйкесінше қатайтқышпен силикатты ерітінділерді немесе синтетикалық шайырды бекітетін топыраққа қысыммен айдау) .

Қиыршық тастардан жасалған құрылымдар

Қиыршық тас қадалар қолданыстағы және жаңадан салынған іргетастардың іргетасын күшейту үшін қолданылады және ұңғымалардың қабырғаларын тұрақты ұстайтын топырақтарда жасалады, РФ патентіне сәйкес «Симметриялы жүктелген іргетастардың негіздерін күшейту әдісі» (патент No 2026926) .

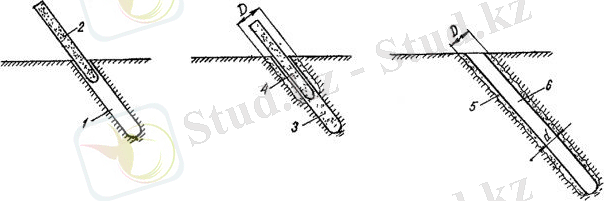

Қиыршық тастарды қолданатын іргетастың құрылымы негізді топырақтарды көлбеу қиыршық тастармен күшейту арқылы жасалады (2. 2 -сурет) . Мұндай тіректер кезең -кезеңмен дайындалады. Әр кезеңде ұңғыманың (1) қимасы алдымен пневматикалық соққымен (2) қолданылады. Содан кейін бұл бөлік қиыршық таспен немесе қиыршық таспен (3) толтырылады және материалдың толтырылған бөлігі ұңғыманың қабырғаларына пневматикалық соққымен бекітіліп, қиыршық тас қаданың (4) диаметрін D құрайды.

Схема изготовления щебеночной сваи

2. 2 сурет. Қиыршық тас өндіру схемасы.

Бұрғылау 1-ұңғыма, 2-бұрғылау, 3-қиыршық тас (қиыршық тас), 4 секциялы қадалар, 5-қадалар, 6-қадалар.

Қаданың (5) қалыптасуы аяқталғаннан кейін, оның ішкі қуысы (6) диаметрі пневматикалық іріктеуіштің диаметріне сәйкес келетін қоқыспен толтырылады.

Ұсақталған қаданың ұзындығы 10 м -ге жетеді, ал сыртқы диаметрі 300 мм.

Қиыршық тастан жасалған іргетас конструкцияларын қолданудың негізгі саласы - әртүрлі мақсаттағы ғимараттар мен құрылыстарды қайта құру және күшейту.

Тесілген қадалық құрылымдар

Әр түрлі мақсаттағы ғимараттарды реконструкциялау және күшейту кезінде, сонымен қатар Мәскеуде жаңа құрылыс кезінде, іргетастың тиімді конструкциялары-бұл ҚНжЕ 2. 02. 03-85 талаптарын ескере отырып, бұрғыланған айдау қадаларын қолданатын конструкциялар. скучно инъекция қадалары », NIIOSP, М., 1997. Қажет үйінділерді: іргетастың беріктігін күшейту үшін, әдетте, олар гантри құрылымы түрінде көлбеу орналасады. Жаңа құрылыста скучный қадаларды қолданған кезде олар тігінен орналасады. Сорылған инъекция қадаларының диаметрі 150 -ден 250 мм -ге дейін, ұзындығы 40 м -ге дейін.

№ п/п

Күшейту немесе қайта құру әдісі

Қолдану ережелері

№ п/п: 1

Күшейту немесе қайта құру әдісі: Тас қалаудағы бос орындарды цементтеу арқылы іргетастарды күшейту

Қолдану ережелері: Кірпіш тігістерде бос орындардың пайда болуымен және іргетас материалының аздап бұзылуымен; іргетасқа жүктеме жоғарыламайды немесе аздап артады

№ п/п: 2

Күшейту немесе қайта құру әдісі: Іргетас қалауды ішінара ауыстыру арқылы іргетастарды күшейту

Қолдану ережелері: Іргетас материалының орташа бұзылу дәрежесімен (іргетасқа түсетін жүктеме жоғарыламайды немесе аздап артады; негіздің көтергіштігі жеткілікті болғанда)

№ п/п: 3

Күшейту немесе қайта құру әдісі:

Іргетастарды қысқыштармен күшейту:

іргетастың негізін кеңейтпей;

іргетастың табанын кеңейтумен

Қолдану ережелері:

Іргетастың негізін кеңейтпестен - іргетас материалының едәуір бұзылуымен (іргетасқа түсетін жүктеме жоғарыламайды немесе шамалы жоғарылайды; іргетастың көтергіштігі жеткілікті болғанда) ;

іргетастың негізін кеңейтумен - іргетасқа жүктеменің ұлғаюымен және негіздің көтергіштігінің жеткіліксіздігімен

№ п/п: 4

Күшейту немесе қайта құру әдісі:

Құрылымдық элементтерді қолданыстағы іргетастардың астына енгізу арқылы іргетастарды күшейту:

плиталар; тіректер; қабырғалар.

Қолдану ережелері:

Плиталар - табанында әлсіз топырақтардың қалыңдығы үлкен;

тіректер - топырақтың тірек қабатының таяз төсемімен;

қабырғалар - дәл солай, сонымен қатар жертөлелерді орнату кезінде іргетастың тереңдігі жоғарылаған жағдайда, егер жүктемені берік топыраққа көшіру қажет болса

№ п/п: 5

Күшейту немесе қайта құру әдісі: Жаңа іргетас қалау арқылы іргетасты күшейту

Қолдану ережелері:

Іргетастың коррозиялық немесе басқа бұзылуы кезінде;

қажет болған жағдайда, жүктемелердің, төсеу тереңдігінің және ғимараттар мен құрылыстардың жер асты бөлігінің құрылымдарының өзгеруінің айтарлықтай артуы

№ п/п: 6

Күшейту немесе қайта құру әдісі: Басылған қадалармен іргетастарды күшейту

Қолдану ережелері:

Жүктеменің айтарлықтай өсуімен;

астындағы қатты топырақтар болған кезде;

егер іргетастың негізі астында жұмысты тікелей жүргізу мүмкін болмаса

№ п/п: 7

Күшейту немесе қайта құру әдісі: Іргетастың астына қадалар төсеу арқылы іргетасты күшейту

Қолдану ережелері:

Ылғалдылығы төмен топырақтарда;

бар іргетастың таяз тереңдігімен және оның негізін кеңейтудің мүмкін еместігімен

№ п/п: 8

Күшейту немесе қайта құру әдісі: Іргетасты қашықтағы қадаларға трансплантациялау арқылы күшейту

Қолдану ережелері:

Суға қаныққан топырақтарда;

топырақтың қатты қабатының пайда болуының салыстырмалы үлкен тереңдігімен

№ п/п: 9

Күшейту немесе қайта құру әдісі: Тесілген қадалармен іргетасты күшейту

Қолдану ережелері:

Жүктің едәуір ұлғаюымен және негіздегі жұмсақ топырақтардың үлкен қалыңдығымен;

қайта құру мен құрылыстың қиын жағдайында

№ п/п: 10

Күшейту немесе қайта құру әдісі: Конустық бұрғылау-айдау қадаларымен іргетасты күшейту

Қолдану ережелері: Дәл сол сияқты, егер қолданыстағы іргетастарды ішінара бөлшектеу мүмкін болмаса және тар құрылыс жағдайында

№ п/п: 11

Күшейту немесе қайта құру әдісі: «Жердегі қабырға» әдісімен салынған конструкциялармен іргетасты күшейту

Қолдану ережелері:

Жүктеменің айтарлықтай өсуімен;

ғимараттар мен құрылыстардың жер асты бөліктерін қалпына келтірудің қиын жағдайында

№ п/п: 12

Күшейту немесе қайта құру әдісі: Құдықтармен іргетастарды күшейту

№ п/п: 13

Күшейту немесе қайта құру әдісі: Жүктердің бір бөлігін қосымша іргетастарға ауыстыру арқылы іргетастарды күшейту

Қолдану ережелері: Күрделі жүктеме комбинациялары үшін және қайта құру жұмыстарының ерекше жағдайында

№ п/п: 14

Күшейту немесе қайта құру әдісі: Ұсынды іргетастарды таспаға және таспалы негізге таспаға айналдыру

Қолдану ережелері:

Негіздің біркелкі емес деформацияларымен;

жүктемелер шамасы мен іргетастың статикалық схемасының өзгеруі;

қосымша жабдықты орнату;

ғимараттың немесе құрылыстың құрылымдық схемасын өзгерту;

ғимараттың қаттылығын едәуір арттыру қажеттілігі

№ п/п: 15

Күшейту немесе қайта құру әдісі: Тұнба негізін бастапқы немесе көлденең қалыпқа қайтару

Қолдану ережелері: Егер іргетастың шөгуі мен елеусіз сәйкес келмеуі (өкше) жағдайында ғимараттар мен құрылыстардың тұрақтылығы сақталса, олардың жағдайын түзету үшін

Ұстын конструкцияларын күшейту

Жөндеу -құрылыс жұмыстарында ұстындармен техникалық операциялар жиі орындалады. Бұл құрылымдық элементке түсетін үлкен жүктемелерге байланысты, оның құрылымын тоздырады. Бұл типтегі ең көп таралған жөндеу және қалпына келтіру операциясын ұстындық арматура деп атауға болады, ол үшін әдістердің кең спектрі қолданылады.

Ұстын астын (ствол коллон) күшейту қандай жағдайларда қажет?

Құрылыс конструкцияларын қосымша күшейту қажеттілігі әдетте ақаулар пайда болғаннан кейін пайда болады. Баған негізінен архитектуралық-конструкциялық жүк көтергіш элемент ретінде қолданылады, сондықтан ол әр түрлі зақымданумен сипатталады. Ең жиі кездесетін мәселелер:

Жарықтар. Түрлі формалар мен көріністерге ие болуы мүмкін баған құрылымының зақымдалуының ең көп тараған түрі. Себептерге келер болсақ, деформациялық жарықтар ғимараттың шөгуі, жүктеменің жоғарылауы, бөшкедегі арматураның коррозиясы, бетон беріктігінің төмендеуі және т. б.

Чиптер(Сколы) . Қалыптасуы конструкцияға механикалық немесе өрт әсерімен, сондай -ақ металл тіреу шыбықтарының бастапқы қасиеттерінің жоғалуымен байланысты болуы мүмкін бірдей қауіпті ақау.

Отряд(Отслоение) . . Зақымданудың бұл түрі өрт әсерінен, арматураның коррозиясынан және жаңа түзілімдердің - мұз қабығының немесе сілтілердің қысымынан болады.

Пилинг(Шелушение) . . Әдетте, бұл агрессивті қоршаған ортамен-мен байланыстың салдары. Циклдық сулану / кептіру немесе мұздату / еріту процестері әдетте құрылымның толық бұзылуына әкеледі.

Құрылымдық деформация факторлары жөндеу -қалпына келтіру шараларының тактикасын таңдауға әсер етуі мүмкін. Бірақ көбінесе бағандарды күшейту технологиялары оқпанның физикалық және пайдалану сапалары мен параметрлеріне байланысты таңдалады. Тапсырманы шешудің нақты әдістерін қарастыруды бастамас бұрын, жұмысты ұйымдастырудың әмбебап ережелерімен танысу керек.

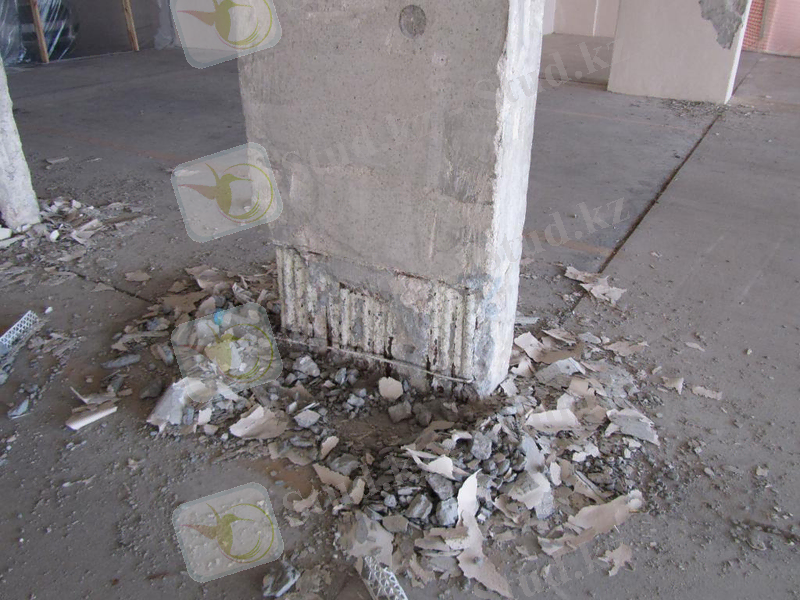

Повреждения и деформации колонн

Мамандардың жұмыс барысы туралы жалпы кеңестері

Көтергіш құрылымдар мен конструкцияларға қатысты орындалатын арматуралық техникалық операцияларда әр түрлі тіректер, төсемдер мен бұрыштық тірек элементтері жиі қолданылады. Мұндай құрылғыларды пайдалану кезінде екі ережені ескеру қажет:
