ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ ҒЫЛЫМ ЖӘНЕ БІЛІМ МИНИСТРЛІГІ

«СЕМЕЙ қаласының ШӘКӘРІМ атындағы УНИВЕРСИТЕТІ» КЕАҚ

Кафедра : « Техникалық физика және жылуэнергетикасы »

(кафедрасының атауы)

Мамандық: 5В072300 - «Техникалық физика»

(Шифр, мамандық атауы)

Жылудинамика

(пән атауы)

СӨЖ № 2

Тақырыбы: Тоңазыту қондырғыларының циклдары

Орындаған: Тексерген: ТФ-001 тобының студенті Жетекші: Шалаганова А. Н Кенжебаева Аяулым (Жетекшінің Т. А. Ә)

(студенттің аты, тегі)

Семей

2021 жыл

Мазмұны

Кіріспе3

1 Тоңазыту қоңдырғысының циклы4

2 Абсорбциялы тоңазытқыш машиналар5

3 Тоңазытқыштың орташа циклі және оны көбейту жолы6

Қорытынды9

Пайдаланылған әдебиеттер тізімі10

Кіріспе

Тоңазытқыш кез келген асүйдің ажырамас бөлігі болып табылады. Бүгінгі таңда ассортиментте мұздатқыш камерамен және жемістер мен көкөністерді сақтау орындарымен жабдықталған бір және екі камералы, үш камералы тоңазытқыш қондырғылары бар. Тоңазытқыш құрылғының қызмет ету мерзімін ұзарту үшін бұл құрылғының дұрыс жұмыс істеуін білу маңызды. Мысалы, тоңазытқышты қандай аралықта қосу және өшіру керек? Оның жұмысының орташа циклі қандай?

Алдымен қосыңыз. Осылайша, жаңа тоңазытқышты сатып алған немесе ескісін жөндеген пайдаланушы оны үйге әкеледі және көп жағдайда құрылғыны іске қосады. Мұны істеудің қажеті жоқ. Әсіресе сыртта аяз болса. Нөлден төмен температурада немесе ыстық ауа райында далада болған кез келген тұрмыстық техника бірнеше сағат бойы үйде тұруы керек. Осы уақыт ішінде механизмдер бөлменің температурасын қабылдайды, бұл құрылғыны ішкі бөліктерге зиян келтірместен іске қосуға мүмкіндік береді.

Тұрмыстық тоңазытқыш - әлемнің көптеген елдерінде қарапайым тұрмыстық құрылғы емес. Дамыған әлемде өте аз үй шаруашылығында салқындатылған тағамдарды сақтай білмейді. Тоңазытқыштар теледидардан кейінгі алғашқы активтердің бірі болып табылады, өйткені олардың әл-ауқаты өскен сайын табысы төмен үй шаруашылықтары сатып алады.

Үйдегі тоңазытқышсыз салқындатылған өнімдерге арналған заманауи тоңазытқыш тізбегі мүмкін емес деп айтуға болады. Салқындату көптеген тамақ өнімдерінің қауіпсіздігі мен сапасын сақтау үшін де, барған сайын урбанизацияланған әлемде тамақ өнімдерін жеткізу және тұтыну үшін де маңызды.

1 Тоңазыту қоңдырғысының циклы

Азық-түлікті сақтау және тамақ өнеркәсібіне үлкен шамалы суық қажет екені жалпыға белгілі. Жасанды суыту химия өнеркәсібінде яғни, синтетикалық каучук және т. б. өнімдер өндіруге, металургияда металл өңдеуге, жер асты құрылыстарында, ауаны конденсациялағанда қажет. Негізінен кең тарағаны: компрессорлы бу мұздатқыш қондырғысы болып саналады.

Жұмысшы дененің температурасын қоршаған орта температурасынан төмен қылып алуды суықты алу деп атайды. Ол үшін, нәтижесінде жылу төмен температуралы денелерден алынып температурасы жоғарырақ ортаға берілетін, процестер сәйкестігі жүогізілетін тоңазытқыш машиналар қолданылады. Жылудың азырақ қыздырылған денеде көбірек қыздырылған денеге ауысуы термодинамиканың екінші бастамасына орай, тек белгілі-бір теңгеруші процесс бар болғанда жүзеге асады, және де осы процестің сипатына қарай тоңазытқыш машиналар компрессорлы, булы эжекторлы және абсорбциялық, жылу пайдаланушылар сыныбына жағатын машиналарда, суық алуға сырттан қндайда-бір жылу мөлшері жұмсалып, ал төменірек температуралық деңгейге ауысатын теңгеруі процесі көмектеседі. Оларда жылудың жұмысқа асуысының тура циклы және кері - жұмыс жұмсап суық алу циклдары біріктірілген.

Қазіргі кезде компрессорлы тоңазытқыш машиналар әсіресе көп тараған. Қолданылатын немесе жұмысшы дененің тегіне қарай олар негізгі екі түрге бөлінеді: ауалық және булық. Ауалық тоңазытқыш машиналар, ауаның жылу сыймдылыған төмендегімен, жылу алмастырғыштардағы жылу беруден төмен коэффициенттерінен салдары ретінде ауаның үлкен көлемдерін қолданудың қажеттілігі сияқты салыстырмалы шағын тиімділігінің арқасында сирек қолданылады.

Булы тоңазытқыш машиналардағы (БТМ) жұмысшы денелер болып, атмосфералық қысымға таяу қысымды, төмен температурада қайнайтын сұйық булары болады; жұмысшы денені тоңазытқыш техникада тоңазытқыш агенттар деп атайды. Мұндай тоңазытқыш агенттердің мысалына, NH ₃ аммиак, SO ₂ күккірті ангидрид, CO ₂ көмірқышқыл газы , CH ₃ CL хлорметил және C _m H _x F _y CL _z түріндегі көміртегенің фторхлор туындылар - фреондарды (хладондарды) жатқызуға болады.

Жұмысшы дене ретінде көбіне аммиак қолданылады NH ₃ немесе фреондар. Бұл жұмысшы дененің маңызы қайнау температурасының төмендігі. Берілген жылу тасымалдағыштардың сипаттамасы 4 кестеде көрсетілген. Мұздатқыш қондырғысының нақты цикліне Карно кері қайту циклі жатады. Мысалы, аммиактың атмосфералық қысымдағы қайнау температурасы - 33, 3 ; хладонның - 12 (R12) -29, 7 ; күккірті ангидридтың -10 ; хлорлыметил -24 ; ал хладон - 22 (R22) -40, 8 . 20-40 конденсация температурасында бұл тоңазытқыш агенттін жұмысшы қысымы иммиак пен хладон - 22 үшін 1, 6 МПа, ал көмірқышқылы үшін 7 МПа-дан артпайды.

2 Абсорбциялы тоңазытқыш машиналар

Абсорбциялы тоңазытқыш машиналарының жұмыс істеу тәртібі компрессорлы тоңазытқыш машиналарынан айырмашылығы, суық температураларды алуға электрлік энергия емес, жылу энергиясының пайдалануы. Бұл жылу бу турбиналарындағы будан алынуы мүмкін.

Абсорбция деп сұйық дененің газды жұту процесін атайды. Қазіргі кездегі абсорбциялы тоңазыту машиналарында жұмысшы дене ретінде аммиак, ал абсорбент ретінде су пайдаланылады. Аммиак суда өте жақсы ериді. Судың 1 көлемінде аммиактың бу түрінде 1148 көлемі ериді және бұл кезде 1120 кДж/кг жылу мөлшері алынады.

Генераторда алынған қаныққан аммиак ертіндісі салқындатқышта буланады. Генератордағы NН ₃ ерітіндісінің мөлшері азаймас үшін, абсорберден сораптың көмегімен генераторда үздіксіз концентрациясы күшті аммиак ерітіндісімен толықтырылып отырылады.

Генератордағы қаныққан аммиак буы салқындатқышқа жіберіледі, онда ол аммиак сұйығына айналады. Салқындатқыштан шыққан сұйық аммиак реттеуші қақпақ арқылы буландырғышқа келіп түседі. Буландырғышта аммиак ертіндісі суыту бөлмесінен тұздық арқылы әкелінетін жылу көмегімен буланады. Бұл кездегі тұздықтың температурасы -5÷-8 дейін төмендейді. Және сораптың көмегімен сұйық қайтадан суыту бөлмесіне жіберіледі. Әрі оның температурасы -5 дейін жоғарлайды. Суыту бөлмесінен алынған жылу арқасында, онда тұрақты температура (-2 ) сақталады. Буландырғышта буланған аммиак ( х=1 ) абсорберге келіп түседі. Абсорбердегі қою аммиак ерітіндісі сорапбен генераторға тасымалданады.

Сонымен, қарастырылған қондырғыда екі аппарат (генератор және буландырғыш) бар онда жылу жұмысшы денеге сырттан беріледі, ал мына екі аппаратта (салқындатқыш бен абсорбер) жылу жұмысшы денеден әкетіледі. Сығылған бумен жұмыс істейтін тоңазытқыш қондырғыларын абсорберлі тоңазытқышпен салыстырсақ, онда мынаны байқауға болады. Мысалы, абсорбциялы қондырғыда генератор айдап тасымалдаушы, ал абсорбер поршенді ауа суытқыштағы сору ролін атқарады.

Бу эжекторлі тоңазытқыш қоңдырғы.

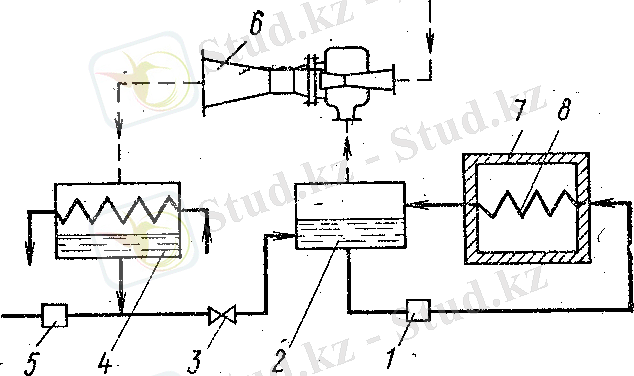

Қазіргі кездегі ауаны тазарту жүйесінде, тоңазытқыш машиналар ретінде, буэжекторлы тоңазытқыш машиналар қолданылады. 1 -ші суретте бу эжекторлы тоңазытқыш қондырғысының принципиалды сызбанұсқасы көрсетілген.

$C:\Users\User\Pictures\125292_html_4c171dba.png$

1 - сорап; 2 - буландырғыш; 3 - реттеуші қақпақ;

4 - салқындатқыш; 5 - сорап; 6 - эжектор; 7 - суыту бөлмесі;

8 - жылуалмастырғыштың сұйық + бу құбырлары.
1-Сурет. Бу эжекторлы тоңазытқыш қондырғысының принципиалды сызбанұсқасы

Тоңазытқыш агент (су) суытылатын бөлмедегі жылуалмастырғыштың құбырларымен өтеді де, жылуды әкетеді. Сол себепті, судың температурасы жоғарылайды, бірақ буландырғышқа келіп, эжектордың көмегімен үлкен вакуумды ұстап тұрады. Су буланады және оның температурасы тағы төмендейді. Су тағы сораптың көмегімен суытылатын бөлмедегі жылуалмастырғыштың құбырларына беріледі, процесс қайталанады. Буландырғышта пайда болған бу эжекторға сорылады, онда сығылып, содан салқандатқышқа лақтырылады. Одан конденсат сораптың көмегімен, бу қазандығына беріледі.

Бу қазандығында қысымы 0, 4÷0, 6 МПа болатын бу алынады. Ол эжектордың жұмысына қажет. Буландырғышты толықтыру үшін, конденсаттың бір бөлігі жаныштау қақпағы арқылы буланырғышқа беріледі. Өндірістік кәсіпорындарда, тұрғын үйлерде ауаны тазарту үшін, негізінен ауаның температурасы 12 ⁰ С тең болуы керек. Бұл кездегі буландырғыштағы қысым 1, 4 кПа тең

Буландырғышта тұрақты қысым кезінде алып буланады және құрғақ бу түрінде эжектордың араласу қуысында беріледі, цикл қайталанады. Буэжекторлы тоңазытқыш қоңдырғысында энергия механикалық жұмыс түрінде емес, ол жылу түрінде жұмсалады.

3 Тоңазытқыштың орташа циклі және оны көбейту жолы

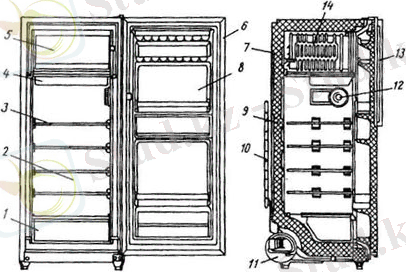

Алғашқы іске қосқаннан кейін жұмыс уақытына әсер ететін тағы бір нюанс - камераларға жүктелген өнімдердің саны. Өнімдер неғұрлым көп болса, тоңазытқыш құрылғысы оларды суытып, қажетті температураға дейін ұзағырақ болады. Сондықтан камераларды сыйымдылыққа дейін жүктеуге асықпаңыз. Жаңа Атланд тоңазытқышына біраз тағамды қойып, құрылғыны іске қосып, бірінші өшіруді күткен дұрыс. (2-Суретте үй жағдайындағы тоңазытқыштын бейнесі) .

Жөндеуден кейін Индезит жабдығының жұмысын тексеру қажет болса, камераларды азық-түлікпен жүктемеген дұрыс. Құрылғыны іске қосу керек және есіктерді ашпай, ол сөнгенше күтіңіз. Орташа алғанда, жөндеуден кейінгі бірінші цикл созылуы керек:

үлкен үлгілер үшін шамамен 2 сағат,
орташа өлшемді LG тоңазытқыштары үшін цикл 60-90 минутқа созылады,
кішкентайлар үшін - 30-40 минут.

$C:\Users\User\Desktop\cikl-raboty-xolodilnika-6-1.jpg$

2-Сурет. Тұрмыстық тоңазытқыш құрылғысы

Жұмыс және өшіру уақыты

Пайдаланушылар тоңазытқыштың қалыпты циклін білуі керек. Тоңазытқыш құрылғының қозғалтқышы циклді түрде жұмыс істейді. Бұл белгілі бір уақыт өткеннен кейін құрылғы өшірілуі керек дегенді білдіреді. Тоңазытқыш жұмыс істеп тұрған уақыт аралығының жалпы цикл уақытына қатынасы жұмыс уақытының қатынасы деп аталады. Коэффицент неғұрлым жоғары болса, камералардағы температура режимі соғұрлым төмен болады және қуатты тұтыну соғұрлым көп болады.

Атлант, Индезит, Samsung, LG тоңазытқыштарының жұмысындағы циклділік термостаттың арқасында қамтамасыз етілген. Бұл тоңазытқыш пен мұздатқыш камераның ішіндегі температураны реттейтін құрылғы. Атлант тоңазытқышының қалыпты жұмыс циклі камералар толығымен жүктелген жағдайда әлдеқайда ұзағырақ болатынын есте ұстаған жөн. Жеткілікті суық жиналған тағамдар оны ұзақ уақыт сақтайды.

Орташа алғанда, Индезит тоңазытқышының қалыпты жұмыс циклдері 0, 5 коэффициентке тең. Бұл тоңазытқыштың жұмыс уақытының жартысы өшірулі, ал қалған жартысы жұмыс істеп тұрғанын білдіреді.

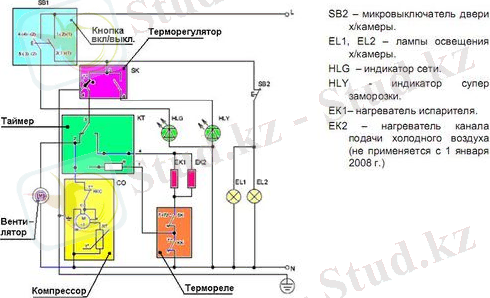

Бүгінгі күні бұл қондырғылар өздерінің танымалдылығының шыңында. Инновациялық техниканың арқасында техникалық қызмет көрсету блогын 10-12 ай сайын толығымен жібітуге болады. Мұз түзілмейтін тоңазытқыштарда қолданылатын мұзды жібіту жүйесі. Жүйенің ерекшелігі - арнайы жүйе арқылы ылғалды кетіру. Нәтижесінде өнімдердің сапалы салқындауы орын алады, сонымен бірге камералардың ішінде мұз шөгінділері жиналмайды. (3-Сурет) .

$C:\Users\User\Pictures\cikl-raboty-xolodilnika-5.jpg$
