МТҚ құрылымдық схемасын және абоненттік желілерді нөмірлеу жүйесін әзірлеу
Коммерциялық емес акционерлік қоғам
ҒҰМАРБЕК ДӘУКЕЕВ АТЫНДАҒЫ АЛМАТЫ ЭНЕРГЕТИКА ЖӘНЕ БАЙЛАНЫС УНИВЕРСИТЕТІ
Ғарыштық инженерия және телекоммуникациялар институты
Телекоммуникациялық желілер және жүйелер кафедрасы
ТЕЛЕКОММУНИКАЦИЯ ЖЕЛІЛЕРІ
№ 1 РГР " МТҚ құрылымдық схемасын және абоненттік желілерді нөмірлеу жүйесін әзірлеу
Нұсқа: №7
Орындаған: Діндәр Ж.
Тобы: РЭТк-19-1
Тексерген: Искакова А.
Алматы, 2021ж.
Кіріспе
Келесі буын NGN (Next Generation Network) байланыс желісін құру тұжырымдамасының негізіне сөйлеу, бейне, аудио, графика және т.б. сияқты ақпараттың кез келген түрін тасымалдауға, сондай-ақ ақпараттық-коммуникациялық қызметтердің шексіз спектрін ұсыну мүмкіндігін қамтамасыз етуге мүмкіндік беретін әмбебап желіні құру туралы идея салынған.
NGN тұжырымдамасының негізгі қағидасы-мультисервистік желіні құру.
NGN келесі сипаттамаларға ие:
- қызметтер мен қосымшалар функциялары желі функцияларынан бөлінген ақпаратты басқару және беру функциялары бар пакеттік коммутацияға негізделген желі;
- ашық интерфейстерді қолдана отырып, компоненттік құру желісі;
- нақты уақыттағы қызметтер мен ақпаратты жеткізу қызметтерін (электрондық пошта), соның ішінде мультимедиялық қызметтерді қоса алғанда, қызметтердің кең спектрін қолдайтын желі;
- дәстүрлі электрбайланыс желілерімен өзара әрекеттесуді қамтамасыз ететін желі;
- жалпы ұтқырлыққа ие желі, яғни жеке абонентке қатынау технологиясына және пайдаланылатын терминал түріне қарамастан қызметтерді пайдалануға және басқаруға мүмкіндік береді және абонентке қызмет жеткізушісін еркін таңдау мүмкіндігін береді.
Мультисервистік желі келесі қызмет түрлерін қолдауға мүмкіндік береді:
- тұрақты жылдамдығы 100 Мбитс қалалық компьютерлік желі;
- желіні пайдаланушылар арасында түрлі ақпарат алмасу (музыка, фильмдер, клиптер, ойындар, фотосуреттер, электрондық құжаттар және т. б.););
- қаланың компьютерлік клубтарының ойын серверлеріне қол жеткізу;
- Интернетке жоғары жылдамдықты қол жеткізу (10 Мбитс дейін);
- IP-телефония (желіге қосылған кезде пайдаланушы IP-телефонды қалалық нөмірмен және арзан қалааралық қоңыраулармен қосуға мүмкіндік алады);
- қашықтағы корпоративтік желілерді (ұйымдардың желілері, компьютерлік клубтар және т. б.) біріктіру.);
- пайдаланушы басқаратын және басқаратын виртуалды корпоративті желілерді (VPN) құру.
1 РГР мақсаттары мен міндеттері
oo Аудандастырылған қалалық телефон байланыс желісін салу жеті таңбалы нөмірлеу кезінде бір тораптық аудан шегінде 1-кестеде ұсынылған нұсқаларға сәйкес. Қосу УЖЖ және УЗСЛ арқылы ЗСЛ және СЛМ желілерімен АМТС бар аудандық АТС (АТС)
oo Салынған аудандастырудың нөмірлеу жүйесін әзірлеу ГТС. Әзірленген нөмірлеу жүйесінің соңғы түрі 2-кесте түрінде жасалады.
oo Импульстік және көп жиілікті абоненттік сигнал беру режимдерін қолдану кезінде абонент нөмірінің терілген сандарын аудару уақытын есептеңіз. Шығыс абоненттік нөмірдің сандық пакетінің уақыт диаграммасын жасаңыз.

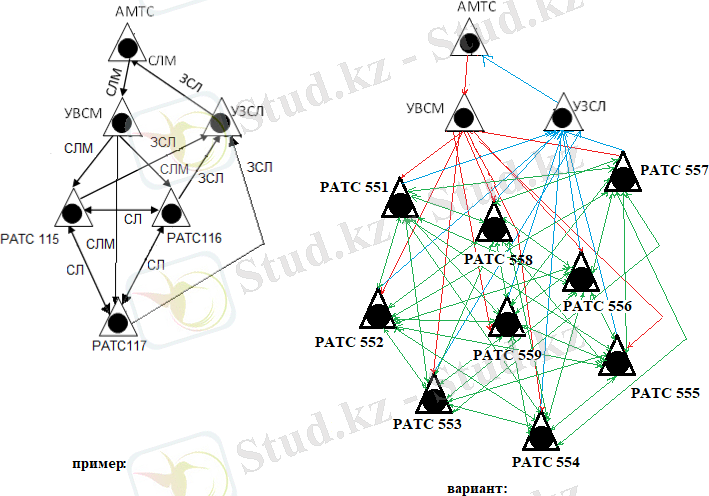

1. Аудандастырылған АТС (АТҚҚ) бір тораптық аудан шегінде "әрқайсысы әрқайсысымен"қағидаты бойынша өзара қосылады. Осылайша, салынған желілер ең жоғары сенімділікке ие.
Кесте 1 - бастапқы деректер
Данные Варианты
7
Количество РАТС, штук
9
Общая емкость, тыс. номеров
84
АМТС -- (автоматическая междугородная телефонная станция) Автоматты қалааралық телефон станциясы .
УВСМ -- (Узел входящих соединительных линий между городних) Қала арасындағы кіріс жалғау желілерінің торабы.
УЗСЛ -- (Узел заказных соединительных) Торап теңшеленетін байланыс желілері.
РАТС -- (Районированная автоматическая телефонная станция) Аудандалған автоматты телефон станциясы.
СЛ -- (соединительная линия) жалғау сызығы
... жалғасы
