ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ

ҒҰМАРБЕК ДӘУКЕЕВ АТЫНДАҒЫ АЛМАТЫ ЭНЕРГЕТИКА ЖӘНЕ

БАЙЛАНЫС УНИВЕРСИТЕТІ

«Электр станциялары және электрэнергетикалық жүйелері» кафедрасы

«Электр станциялары және қосалқы станциялар» пәні

№1 ЗЕРТХАНАЛЫҚ ЖҰМЫС

Тақырыбы: Өлшеуіш кернеу трансформаторлары

Мамандығы: 5В071800-Электроэнергетика

Орындаған: Ермеков А. С.

Тобы: ЭЭк 18-11

Тексерген: аға оқыт. Усипбекова Д. И.

Қабылдаған күні « » 2020 ж.

(бағасы) (қолы)

Алматы, 2020

Мазмұны

1. Зертханалық жұмыс . . . 3

2. Есептелуі . . . 8

3. Қорытынды . . . 9

4. Пайдаланылған әдебиеттер тізімі . . . 10

Жұмыс мақсаты : өлшеу кернеуінің трансформаторларының әртүрлі типтерінің конструкцияларын, олардың қосылуы және қателерді анықтау сұлбаларын зерттеу.

2. 1 Кернеу трансформаторлары туралы жалпы ақпарат

Кернеу трансформаторлары жоғары кернеуді 100 немесе 100√3 В стандартты мәніне дейін төмендету және өлшеу тізбектерін және негізгі жоғары кернеулі тізбектерден релелік қорғанысты бөлуге арналған.

Өлшеуіш трансформаторлар бір - бірінен оқшауланған екі магниттен тұрады, магниттік тізбегі қойылған: бастапқы айналым саны ω ₁ және қайталама саны ω ₂ . Кернеу трансформаторының қосылу сұлбасы 2. 1 суретте көрсетілген.

Негізінде өлшеуіш кернеу трансформаторы кішкене күштік трансформатор, ол бос жүріс режиміне жақын режимде жұмыс істейді. Идеялдық өлшеуіш кернеу трансформаторы үшін (шығындар мен қателерсіз) трансформация коэффициенті бұрылыстар санының қатынасына шамамен тең:

сондықтан

Номиналды кернеу әдетте 100 немесе 100√3 В. Қосылған құрылғылардың таразылары бастапқы кернеумен бітеді.

Нақты өлшеуіш кернеу трансформаторларының шығындары магнитөткізгіштің магниттелу және құйынды токтар шығындарының өзгеруімен және орамдардың қызуымен пайда болады.

Кернеу қателігі (пайызбен) анықталады:

Кернеу трансформаторының бірінші орамасы U ₁ екіншісінен U ₂ көп, сондықтан ω ₁ >ω ₂ . Екі орамда салыстырмалы жұқа сымнан жасалған (бірінші орам екіншіге қарағанда жұқа) . Екінші номиналды кернеу U _2ном стационарлы трансформаторларда 100 және 100/√3В бастапқы номиналды кернеуде U _1ном 750/√3 кВ дейін.

Екінші орамаларға енгізілген құрылғылардың көрсеткіштеріне сәйкес өлшенген шамалардың мәндерін анықтауға болады. Кернеу трансформаторлары үшін олардың өлшеу мәндерін нақты трансформация коэффициентіне көбейту керек:

К _U = U ₁ /U ₂ .

Қателіктің аз болуы үшін магниттік кедергісі аз өзекше қолданылады, магнит өткізгіштің индукциясы, магниттік сейілу, орамдардағы тоқ тығыздығы төмендетіледі.

Өлшеуіш кернеу трасформаторының 0, 2 дәлдік класы нақты өлшеу үшін, тексеру және жұмысты зерттеу, қабылданатын сынақ жабдықтарында, есептеу машиналарын қосу үшін, градуирлеудің эксплуатациялық аспаптары және т. б., олармен электрлік станцияның электртехникалық зертханалары жабдықталады.

Өлшеуіш кернеу трансформаторының 0, 5 және 1 дәлдік класы таратқыш құрылғыларда қолданылады. Олар қалқанды аспаптарды қосу үшін, есептік және бақылау есептегіштерде және кернеуде қателігі 0, 5 немесе 1% аспауы керек өлшеуіш аспаптарда қолданылады. Есептегіштерді қосу үшін міндетті түрде ӨКТ 0, 5 класында пайдаланыңыз.

Өлшеуіш кернеу трансформаторының 3 класы және одан көп релелік қорғаныста, автоматикада қолданылады, және сигнал лампаларын беруде т. б., бұл жағдайда өлшеу қателігі 3%-дан жоғары болуы керек.

Дәлдік класы негізінен екінші жүктемеге және ӨКТ тәуелді, оның көбеюінен азаяды. Бір фазалық ӨКТ жүктемесі:

немесе

мұндағы U - екінші реттік ораманың номиналды кернеуі, В;

I- екінші реттік ораманың тогы, А;

∑Р = S cos φ - активті қуат қосындысы;

∑Q = S sin φ - реактивті қуат қосындысы;

- қосалқы тізбектің толық кедергісі, Ом;

r = z cos φ - қосалқы тізбектің активті кедергісі;

х = z sin φ - қосалқы тізбектің реактивті кедергісі.

2. 2 Жұмыстың бағдарламасы

1. Өлшеуіш кернеу трансформаторының жұмыста келтірілген мәліметтерін жазып алу және құрылысымен танысу.

2. Кернеу трансформаторының трансформация коэффициентін анықтау.

3. Активті қуаттың әр түрлі мәндері үшін кернеу трансформаторының қателігін анықтау.

2. 3 Жұмысқа дайындық

1. Бұл жұмыстың әдебиеттер тізімімен танысыңыз.

2. Барлық қажетті сызбаларды дайындаңыз.

3. Сәйкес өлшеулердің нәтижелерін анықтау үшін қажетті кестелерді дайындаңыз.

4. Бақылау сұрақтарына ауызша жауап беріңіз.

2. 4 Жұмыстың орындалу реті

2. 4. 1 КТ параметрлері мен құрылысын зерттеу.

Бұл зертханалық жұмыста келесі кернеу трансформаторлары зерттеледі. Бұл бөлімде керекті паспорттық мәліметтерді жазып, мұғалім берген КТ-нің құрылысын зерттеу. Назар аударыңыз: санына, қосылу сұлбасы мен түріне, шығындардың белгіленуіне және құрылыс ерекшеліктеріне. Зертханада қарастырылған кернеу трансформаторлардың паспорт деректерін 2. 2 кестесіне енгізу керек.

2. 4. 2 Активті қуаттың әр түрлі мәндері үшін өлшеуіш кернеу трансформаторының трансформациялық коэффициентін және қателігін анықтау.

НОЛ. 12-0, 38 өлшеуіш кернеу трансформаторының қателігін анықтау «Электрэнергетикасы - Электр станциялары мен қосалқы станцияларында өлшеу» ЭЭ2-ЭИЭСП. 002. 1 РБЭ (938. 6. 1) зертханалық стенд арқылы орындалады

Активті қуаттың әр түрлі мәндері үшін өлшеуіш кернеу трансформаторының трансформация коэффициентін және қателігін анықтау үшін студент 2. 5 сурет бойынша сұлбаны құрастыру қажет. НОЛ. 12-0, 38. типті кернеу трансформаторының қателігін анықтау үшін құрылғылар тізімі 2. 3 кестеде берілген.

2. 3 кесте - Құрылғылар тізімі

Белгіленуі

Аталуы

Түрі

Параметрлер

Белгіленуі: G1

Аталуы: Үш фазалы электрмен жабдықтау

Түрі: 201. 4

Параметрлер: ~ 400 В / 6 А

Белгіленуі: G2

Аталуы: Бір фазалы электрмен жабдықтау

Түрі: 218. 8

Параметрлер: ~ 220 В / 6 А

Белгіленуі: А1

Аталуы: Активті қуат

Түрі: 306. 5

Параметрлер:

220 В /

3х0…30 Вт

Белгіленуі: А12

Аталуы: Кернеу трансформаторы

Түрі: 405. 1

Параметрлер:

380/127 В /

Sн = 30 ВА

Белгіленуі: Р9

Аталуы: Мультиметрлік блок

Түрі: 508. 2

Параметрлер:

3 мультиметр

0 . . . 1000 В /

0 . . . 10 А /

0…20 МОм

G1 -үш фазалы электрмен жабдықтау; G2 - бір фазалы электрмен жабдықтау;

А1 - активті қуат; А12 - кернеу трансформаторы; Р9 - мультиметрлік блок.

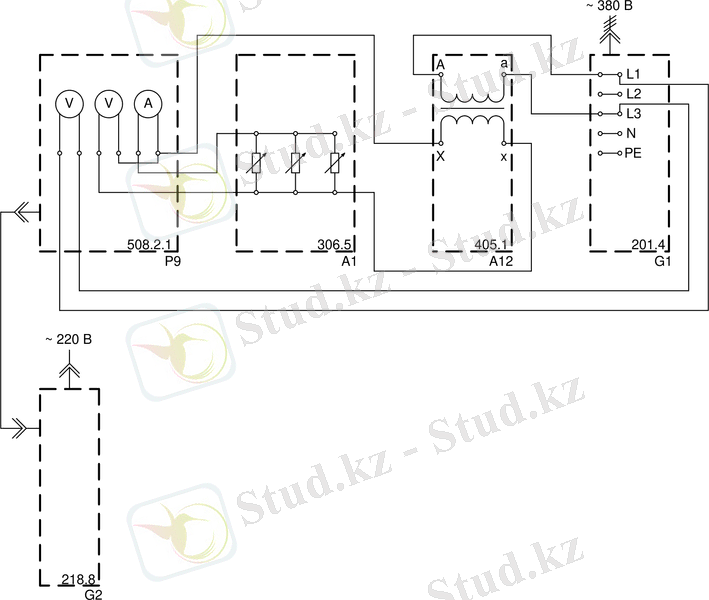

2. 5 сурет - НОЛ. 12-0, 38. типті кернеу трансформаторының қателігін анықтау үшін электрлік қосылу сұлбасы

Зертханалық жұмысты орындау нұсқаулығы:

1) Зертханалық жұмыста қолданылатын құрылғының қорек көзінен өшірулі екенін тексеру.

2. ) Зертханалықта қолданылатын құрылғының қорғаныс жерге қосу розеткаларын « Описание: Заземление », «РЕ» үш фазалы электрмен жабдықтау G1 розеткасымен жалғаңыз.

3) Электрлік қосылу сұлбасына сәйкес құрылғыны жинаңыз.

4) Активті қуатты А1 орнатыңыз, мысалы 20%.

5) Үш фазалы қуат көздерінде G1 сыртқы жылулық байланыс арқылы розеткаларды жалғаңыз, ал болмаған жағдайда тек желі арқылы.

6) Бір фазалы G2 қуат беру құрылғысындағы автоматты ажыратқышты және сөндіргішті қосыңыз.

7) Р9 мультиметрдің «Желі» өшіру блогын қосыңыз.

8) Р9 блогының мультиметрлерін қосыңыз.

9) G1 үш фазалы қорек көзін қосыңыз.

10) А12 трансформаторының бірінші реттік U ₁ кернеу мәнін (Р9 вольтметр блогі көмегімен) жазып алыңдар.

11) Р9 вольтметр блогы арқылы бастапқы кернеу U ₂ және ток I ₂ трансформаторының екінші реттік орамасының кернеуінің мәнін алыңыз А12.

12) G1 және G2 қорек көзін өшіріңіз.

13) Р9 мультиметрдің «Желі» өшіру блогын өшіріңіз.

14) Активті жүктемені 20-100% аралығында өзгерте отырып экспериментті вольтметр және амперметр блок Р9 тиісінше кернеу U2 және ток I2 трансформаторының екінші реттік орамасының көмегімен қайталаңыз.

Мәліметтерді 2. 3 кестеге енгізіңіз.

15) Кернеу трансформаторының қуатын есептеңіз А12:

S ₂ = U ₂ ×I _2,

мұндағы, S ₂ - толық қуат;

U ₂ - екінші реттік кернеу;

I ₂ - екінші реттік ток.

КТ жүктемесінің алынған нәтижелерін 2. 3 кестеге енгізіңіз.

Кернеу трансформаторының трансформациялық коэффициентін анықтаңыз.
