Қазақстан Республикасы білім және ғылым министрлігі

Әл - Фараби атындағы Қазақ Ұлттық Университеті

Картинки по запросу әл фараби университет

Факультеті «Ақпараттық технологиялар»

Кафедрасы «Ақпараттық қауіпсіздік жүйелері»

СӨЖ

Тақырыбы: Шифраторлар, дешифраторлар, тіркеуіштер және есептегіштердің құрылымдық функцияналдық сызбасы мен жұмыс істеу принципі.

Орындаған: Әлібек Әлихан

Тексерген: Асет А

Алматы 2020ж

Шифратор - импульстерді кодтауға (шифрлауға), яғни берілетін пәрмендерді (мысалы, ракетаға) шартты белгілерге (сигналдарға) айналдыратын телебасқарушы және телеөлшегіш кондырғылардың тасымалдаушы негізгі блоктарының бірі. Қабылдағыш кемерлік аппаратура берілген импульстің қай пәрменге жататынын ажыратуы үшін соңғысы белгілі ара қашықтықта, әрбір пәрмен үшін қатаң тіркеспен берілуі тиіс. Шифраторға сондай-ақ нөсер разряды мен немесе қарсыластар туғызатын өндірістік кедергілер мен радиокедергілер әсер етуі мүмкін. Кемердегі қабылдагыш шифрлаған командалар дешифраторға түсіп, анықталады.

Шифратор (Ш) функцияны орындайды, керіні дешифраторларға: сигналды аударады, берілген бір кіруге, шығатын паралельді екілік кодқа. Шифратор мүмкін бастысызбен, егер тек қана беру рұқсат етілсе бірдің белсенді сигналдың және мүмкін бастымен, егер кірулерге белсенді сигналдар бір уақытта бірнеше беру рұқсат етілсе. Шифратормен бастысыз мына нөмір екілік эквивалентіне белсенді кіру ондық нөмір өзгертуі жүзеге асырады. Шифратормен бастыда мына нөмір екілік эквивалентіне белсенді кіру барынша көп ондық нөмір өзгертуі шығарылады.

Сыртқы құрылғылармен микропроцессор жұмыстары шифраторлар үзулердің контроллерлерінде қолданылады, кодқа күштену паралельді түрлендіргішінде және кодтауға арналған перне нөмірлері.

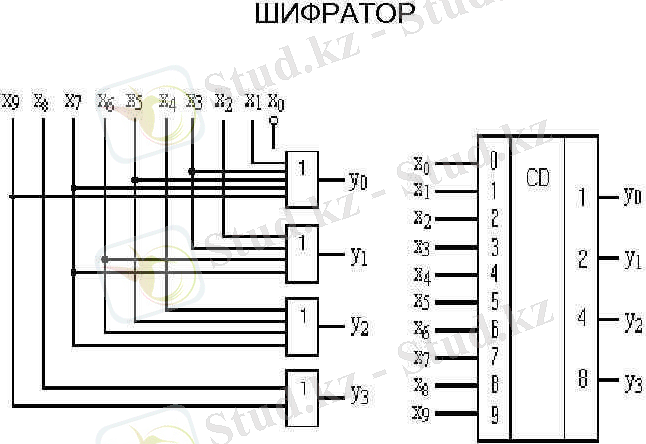

Шифратор немесе кодер деп ондық жүйені екілік сандық жүйеге өзгертетін амалдық логикалық құрылғы. Шифратордың кірісі ондық сандарды қабылдайды, сол себептен кіріске түсетін активті логикалық сигнал сәйкесінше ондық саннан тұрады. Ол сигнал шығыста екілік кодқа айналады. Осыған қарай, шифратор n шығысқа ие болғанда оның кірісі 2 ⁿ болуы керек. 2 ⁿ кірісі мен n шығысы бар шифраторларды толық шифраторлар деп атайды. Егер шифратордың кірісінің саны 2 ⁿ болса, онда ол толық емес.

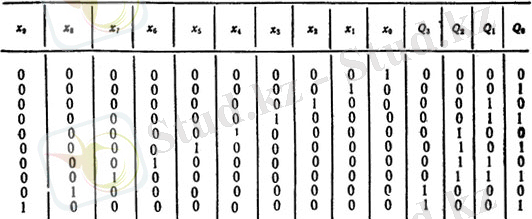

Шифратордың жұмыс істеу мысалын қарастыра отырып, ондық сандарды 0 ден 9 дейін екілік - ондық кодқа өзгерту керек болады. Осыған арнап Ақиқат кестесі берілген:

Шифрлау

Берілетін ақпаратты бөгде адамға түсініксіз болатындай ету (кодтау) .

Кірістердің функционалдық маңыздылығы бойынша кодтаушылар екі топқа бөлінеді:

• барлық кірістер баламалы болатын және олардың кез-келгеніне белсенді сигнал деңгейі қолданылғанда, шығуда екілік код пайда болатын баламалы кіріс функциялары бар кодерлер. Мұндай кодерлерде әр түрлі көздерден бірнеше кіріс сигналдарын бір уақытта беру мүмкін емес, яғни. олардан сигнал беру реттілігі сақталуы керек. Егер кодтаушы кірістерінің біріне сигнал берілсе, қалған кодтаушы кірістерін бұғаттау керек;

• әр түрлі көздерден кірістерге сигналдарды бір уақытта жіберуге болатын, бірақ басым коэффициенті бар олардың біреуі ғана шығыс кодын құру функциясын орындайтын басымдылықты кодтаушылар. Әдетте, ең жоғары басымдылық реттік нөмірі жоғары кіріске тағайындалады.

'''Дешифратор''' (lang-frdechiffrer - шешу) - байланыста ұшақтарда, телебасқаруда тек дұрыс кодталған сигналдар мен пәрмендерді қабылдауға, сондай-ақ оларды [ракетанын, ұшақтын] атқарушы орғандарына әсер ететін сигналдарға айналдыруға арналған құрал. Қабылдаушы кондырғыға түсетін көптеген электр импульетерінін ішінен дешифратор тек белгілі бір импульстер жиынтыгын кабылдайды. Атмосфералық разрядтар мен қарсыластар жасаған кедергілер дешифраторға әсер етпейді және оларды атқарушы орғандарга жібермейді

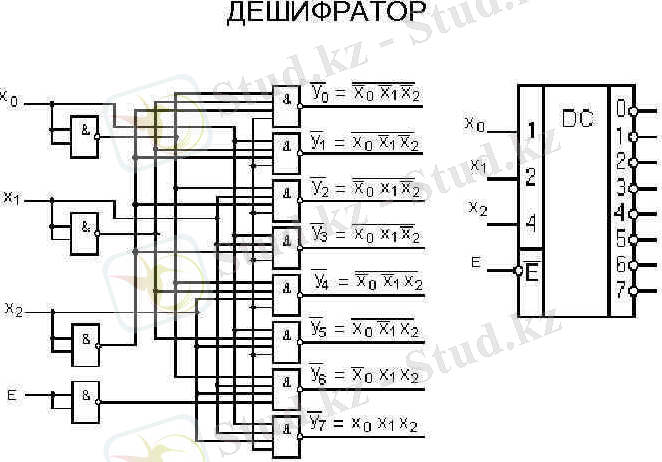

Дешифратор - кірістеріндегі сигналдар комбинациясының әрқайсысына шығыстарының тек қана біреуінде сигнал сәйкес келетін комбинацяилық логикалық схема. Дешифраторлар басқарушы жүйелерде кірістердегі сигналдар комбинациясына байланысты. Осы және басқа тізбектерге басқарушы әрекеттерді беру үшін қолданылады. Сонымен қатар дешифраторлар кодтарды түрлендіруде мысалы, екілікті немесе екілік оңдықты оңдыққа түрлендіруде кең қолданылады. Дешифратор газ разрядты индикаторлармен жұмыс істеугне арналған. Дешифраторға кері функцияны атқаратын құрылғы шифратор немесе кодер деп аталады.

Дешифратор (ДШ) шығуда томға белсенді сигналға кірулерде екілік код қайта құрады, қайсы нөмір кірулерде екілік код ондық эквивалентіне бірдей. Толық дешифраторда шығуларының санын m=2 ⁿ , қайда n - кірулердің саны. Толық емес Дешифратор m<2 ⁿ . Анықтамамен Дешифратормен толық шығатын кисынды функциялардың 2 ⁿ тиісті генерациялау, айқындардың барлықтардың терімдерде n - кіріс өзгергіштердің. n=2 және m=4 Дешифраторды қарап шығамыз, сонымен қатар «2 в 4» аталатын дешифратор және шығуларының рұқсат кіруімен сигнал ОЕ қосамыз. Дешифратор шартты белгілеуі 3 суретте келтірілген. Сигнал белсенді деңгейімен түзулерді кірулерде/шығуларда 1 болады ал инверстіктерді - 0.

Дешифратор жұмысын түсіндіреміз: ОЕ=0 сигнал уақытқа әрекеттері Х ₀ , Х ₁ кіріс сигналдарының мағыналарының шығулар Y ₀ , Y ₁ , Y ₂ , Y ₃ нольге бірдей, яғни шығулар «тиым салынған». Қашан ОЕ = 1 Y ₀ , Y ₁ , Y ₂ , Y ₃ шығулар тек қана өзгергіштердің тәуелді болады. Егер Х ₀ , Х ₁ =10, не ондық екіге сай болады, екінші И-НЕ элемент кірулерінде талапқа 3 логикалық “1” жиналады. Y ₂ = 1 сигналы.

Дешифратор (Decoder) - бұл (позициялы) бiртұтас код немесе басқа кодқа дәрежелiк екiлiк кодтың комбинациялық түрiнiң n өте құрастыр функционалдық түйiнi. Барлық дәрежелер, қоспағанда бiр, тең нөлге бiртұтас кодында. 2 ⁿ тең дәрежелiк екiлiк кодтың n кодпен жазылған сандарының өйткенi максимал саны тең, онда дешифратордың шығуларын сан K = 2 ⁿ .
