Кіріспе

Қазіргі уақытта ақпараттық жүйелерді жобалау күрделі және көп еңбекті қажет ететін жұмысқа айналды, оны тек жоғары білікті мамандар ғана орындай алады. "Жобалау" ұғымы, ең алдымен, Тапсырыс берушінің талаптарын сауатты талдауды, болашақ жүйеге қойылатын функционалдық талаптарды түсінуді, конфигурацияның әртүрлі нұсқаларын анықтауды және олардың ең жақсысын таңдауды, қосымшалардың жұмысына арналған аппараттық және бағдарламалық платформаларды таңдауды білдіреді. Әзірлеу үшін қажет уақытша және материалдық ресурстарды, атап айтқанда, әзірлеушілердің қажетті санын және олардың біліктілік деңгейін мүмкіндігінше дәл жоспарлау өте маңызды. Осы кезеңдердің барлығын аяқтағаннан кейін ғана қолданбалы бағдарламалық жасақтама мен мәліметтер базасын құруға кірісуге болады.

Курстық жұмыстың мақсаты-кәсіпорынның ақпараттық ағындарын талдау, сонымен қатар ұялы кабинаның ақпараттық жүйесінің жобасы мен прототипін жасау.

Қойылған мақсатқа жету міндеттері:

* оқу ақпараттық жүйесінің бизнес-процестерінің моделін әзірлеу;

* анықтамалықтар құру және оларды толтыру;

* құжаттарды жасау және олардың бағдарламалық кодын жасау;

* есептерді әзірлеу;

* басқа конфигурация нысандарын әзірлеу.

Негізгі бөлім

Ақпараттық байланыс жүйесін талдау және оның жұмыс істеу модельдерін әзірлеу

1. 1 Шағын Байланыс кәсіпорнының ерекшеліктері осы кластағы кәсіпорындардың жұмыс істеуі мен басқару тиімділігін бағалаудың нақты әдістерін әзірлеудің өзектілігін көрсетеді [1] . Шағын Байланыс кәсіпорнының ерекшеліктерін ескере отырып (ірі операторлар үшін маңызды емес) қолданыстағы модельдерге негізделетін және оның жай-күйіне жеткілікті дәлдікпен, сенімділікпен және өзектілікпен талдау жүргізуге мүмкіндік беретін экономикалық-математикалық модельді әзірлеу туралы мәселені қараған жөн.

Шағын Байланыс кәсіпорны қызметінің моделін әзірлеу кезінде, бірінші кезеңде, жалпы тұрғыдан алғанда, нарық жағдайында шағын оператордың Экономикалық даму проблемасын мынадай жалпыға белгілі өзара байланысты модельдер жүйесі ретінде қарастырамыз: тұтынушы моделі, кәсіпорын моделі; жабдықты жеткізушілер моделі; операторға және керісінше нарықтың өзара әсер ету моделі.

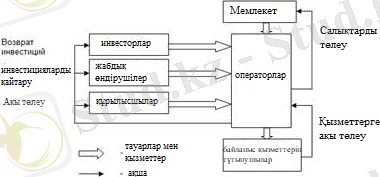

Сур. 1. Байланыс нарығы субъектілерінің өзара іс-қимыл құрылымы

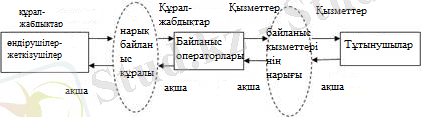

Байланыс нарығы субъектілерінің өзара әрекеттесуінің белгілі құрылымы негізінде модельдің компоненттерін және олардың арасындағы қатынастарды анықтау үшін (сурет. 1) [2], операторға экономикалық әсердің құрылымын құру және қарастыру қажеттілігі туралы қорытынды жасауға болады (сурет. 2) .

Шағын Байланыс кәсіпорны қызметінің ерекшеліктерін және операторға әсер ету құрылымын ескере отырып, шағын операторға әсер ететін:

- байланыс қызметтері, тұтынушылардың саны, құрамы және артықшылықтары; - оператордың тарифтік саясаты;

- оператор желісінің инфрақұрылымына жаңа технологиялардың, жабдықтардың пайда болуы және енгізілуі;

- Инвестициялар, күрделі салымдар сияқты параметрлерді бөлген жөн;

- операторға әсер ету, оған тәуелсіз факторлар (тарифтік реттеу, заңнамалық базаны өзгерту, форс-мажордың сыбайлас жемқорлық құрамдас бөлігі және т. б. ) ;

- жүріп жатқан процестердің жоғары динамикасы.

1. 2 Бизнес-процестер модельдерінің диаграммаларының сипаттамасы

Джордан, Гейн, Сарсон және басқа авторлар әзірлеген AllFusion Process Modeler (DataFlowDiagrams - деректер ағындарының диаграммалары) бағдарламалық өніміндегі DFD стандарты қазіргі уақытта Экономикалық ақпараттық жүйелердің бизнес-процестерін модельдеу үшін кеңінен қолданылады. Бұл курстық жұмыста дәл осы стандарт бизнес-процестер моделінің диаграммаларын жасау ретінде пайдаланылды.

Негізгі (контекстік) диаграммада сыртқы нысандардың (ақпарат көзі мен қабылдағышы) жүйемен деректер ағындары арқылы өзара әрекеттесуі жүреді (көзден қабылдағышқа қандай да бір байланыс арқылы берілетін ақпаратты анықтаңыз) . Диаграмма 1. 2 1-суретте көрсетілген.

Бизнес-процесс моделі TOP мәтінмәндік диаграмма

Бизнес-үдерістер моделінің А-0 контекстік диаграммасы

1. 3 Қазіргі заманғы телекоммуникациялық нарық жағдайындағы шағын Байланыс кәсіпорнының қызметіне осы салада бар талдау әдістерін дамыту және басқару шешімдерін әзірлеу қажеттілігін алдын ала айқындайтын бірқатар мән-жайлар айтарлықтай әсер етеді [1] . Бұл жағдай, ең алдымен, осы кластағы кәсіпорындардың жұмыс істеу тиімділігінің оның қызмет аймағындағы жағдайларды сипаттайтын бірқатар параметрлердің жай-күйі мен өзгеру динамикасына айтарлықтай сезімталдығымен анықталады. Олардың негізгілеріне мыналар жатады: байланыс қызметтерін енгізудің құрамы мен деңгейі, артықшылық құрылымы және тұтыну нарығының белгілі бір қызметтерге дайындық деңгейі, нормативтік-құқықтық жағдайлар, оның ұйымдастырушылық және технологиялық инфрақұрылымының қасиеттері, сондай-ақ теріс және оң факторларға реакция динамикасы (басқарушылық шешімдерді қабылдаудың уақтылығы және оларды іске асырудың тиімділігі) .

Оператор қызметінің негізгі мақсаты байланыс қызметтерін көрсетуден пайда алу болып табылатындықтан, оның тиімділігін (нәтижелерін) бағалауды экономикалық көрсеткіштер барынша толық көрсетеді. Бұл ретте желі құрылымының (қызметтер, аудан, тораптық станция, абонент) әрбір бірлігі қызметінің тиімділігіне әсерді неғұрлым егжей-тегжейлі есепке алу қажеттілігі [1] сияқты ерекшелікті ескеру қажет [2] . Жоғарыда айтылғандарға сүйене отырып, тиімділік көрсеткіштерін жалпы түрде ұсынған жөн: image001 (1) мұнда E-тиімділік көрсеткіші, D - оператордың түсімі (көрсетілген қызметтерден түскен кірістер), R - қызметтердің өзіндік құны, t - талданатын кезең, i - оператор көрсететін қызметтің индексі, j - қызмет көрсетілетін ауданның индексі, k - желі (торап) сегментінің индексі, l - абоненттің индексі.

Оператордың абонентке қосылу сәтіне дейінгі шығындары кірістерден едәуір көп болатыны анық. Қосылғаннан кейін оператордың осы абоненттен кірісі артып, шығындар азаяды (тек операциялық шығындар қалады) . Сонымен қатар, егер біз, мысалы, бәсекелестердің әсері немесе нарықтағы қызметтің даму деңгейі (дамыған аумақтарға дамудың ең қиын жолын енгізу) сияқты параметрді ескеретін болсақ, онда кәсіпорынның шығындары абонентті қосу туралы шешім қабылдауға жұмсалған уақытқа және тікелей қосылу сәтіне пропорционалды екені анық. Сондықтан шешім қабылдау жылдамдығы неғұрлым жоғары болса, шағын Байланыс кәсіпорны үшін шығын азаяды.

Жоғарыда айтылғандарға сүйене отырып, шағын оператор нәтижелерінің сипаттамаларын алу моделін келесі түрде ұсынған жөн:

Байланыс кәсіпорнының кірістері мен шығыстарының осындай модельдерін пайдалану оның қызмет нәтижелерінің сыртқы жағдайлармен, оның инфрақұрылымының ішкі сипаттамасымен және шешім қабылдау уақытымен байланысын табуға мүмкіндік береді.

2 Ақпараттық жүйені әзірлеу

2. 1 CASE-өнім құралы AllFusion Process Modeler r7

Process Modeler 7-бизнес-процестерді модельдеу, талдау, құжаттау және оңтайландыру құралы. AllFusion Process Modeler 7 бизнес-процестерді графикалық түрде көрсету үшін пайдаланылуы мүмкін.

Бұл бағдарлама кез-келген бизнес-процестердің маңызды аспектілерін нақты құжаттауға көмектеседі: қабылданатын әрекеттер, оларды жүзеге асыру және бақылау әдістері, бұл үшін қажетті ресурстар, сондай-ақ осы әрекеттерден алынған нәтижелерді визуализациялау. AllFusion Process Modeler 7 аналитиктер мен модель дизайнерлеріне корпоративті бастамалар мен тапсырмаларды бизнес талаптарымен және ақпараттық архитектура мен қосымшаларды жобалау процестерімен байланыстыруға мүмкіндік беретін IT шешімдерінің тиімділігін арттырады. Осылайша, кәсіпорын қызметінің тұтас көрінісі қалыптасады: шағын бөлімшелердегі жұмыс ағындарынан күрделі ұйымдастырушылық функцияларға дейін. Process Modeler 7 кәсіпорындардың қолданыстағы базаларын сипаттауға, бизнес-процестерді қайта ұйымдастыруға, корпоративтік ақпараттық жүйені енгізуге байланысты жобаларда тиімді. Өнім кәсіпорынның қызметін оңтайландыруға және оны ISO 9000 стандарттарына сәйкестігін тексеруге, ұйымдық құрылымды жобалауға, шығындарды азайтуға, қажетсіз операцияларды болдырмауға және тиімділікті арттыруға мүмкіндік береді.

2. 2 Бағдарламалық өнім 1С: Кәсіпорын 8

С: Кәсіпорын 8-кәсіпорындағы қызметті автоматтандыруға арналған 1С компаниясының бағдарламалық өнімі. Бұл технологиялық платформа және пайдаланушының жұмыс режимі. Технологиялық платформа объектілерді (деректер мен метадеректер) және нысандарды басқару тетіктерін ұсынады. Нысандар (деректер және метадеректер) конфигурация түрінде сипатталады. Кез-келген әрекетті автоматтандыру кезінде объектілердің жеке конфигурациясы жасалады, ол толық қолданбалы шешім болып табылады. Конфигурация "Конфигуратор" деп аталатын бағдарламалық өнімнің арнайы жұмыс режимінде жасалады, содан кейін "1С:Кәсіпорын" деп аталатын жұмыс режимі іске қосылады, онда пайдаланушы осы қолданбалы шешімде (конфигурацияда) жүзеге асырылатын негізгі функцияларға қол жеткізе алады.

Платформаның икемділігі алуан түрлі салаларда 1С Кәсіпорын 8 бағдарламасын қолдануға мүмкіндік береді:

* өндірістік және сауда кәсіпорындарын, бюджеттік және қаржы ұйымдарын, қызмет көрсету саласындағы кәсіпорындарды және т. б. автоматтандыру.

* кәсіпорынды жедел басқаруды қолдау;

* ұйымдастыру және шаруашылық қызметті автоматтандыру;

* бірнеше шот жоспарларымен және еркін есеп өлшемдерімен бухгалтерлік есеп жүргізу, реттелетін есеп беру;

* басқарушылық есепке алу және талдамалық есептілікті құру үшін кең мүмкіндіктер, көп валюталық есепке алуды қолдау;

* жоспарлау, бюджеттеу және қаржылық талдау міндеттерін шешу; жалақыны есептеу және персоналды басқару;

* қолданудың басқа салалары.

2. 3 Анықтамалықтарды әзірлеу тәртібі

"Анықтамалық" нысаны деректер тізімдерімен жұмыс істеуге арналған.

"Номенклатура" каталогын құрамыз, онда бізде тауарлар мен қызметтердің тізімі болады. Номенклатураның қызметтер мен тауарларға бөлінуі үшін біз "көрінетін Клатуралар" деректемесін жасаймыз. Деректер түрі ретінде "тізім" сілтемесін көрсетеміз. Біз алдын-ала жасайтын және" өнім "және" қызмет "деректемелері көрсетілген"төлем түрлері". Әрі қарай, "номенклатурада"элемент пішінін жасаңыз. "Негізгі" қойындысында "Код", "атау", "ата-ана", "номенклатура түрі"өрістерін қосыңыз. "Сипаттар" қойындысында біз 2 кесте өрісін жасаймыз. Олардың бірінде "атау", ал екіншісінде" қасиеттер жиынтығы", " меншік түрі ""мән". Модуль түрінде біз бағдарламалық кодты жазамыз.

Содан кейін біз жөндеуді бастаймыз және толтырамыз (2. 5-сурет) .

2. 5-Сурет "Номенклатура" Анықтамалығы»

2. 5-суретте үш анықтамалықтың байланысы көрсетілген. "Номенклатура" "опциялар-төлемдер" анықтамалығынан мәндерді таңдайды, ал онда"қосымша төлемдер-төлемдер" деректері таңдалады. Осы анықтамалықтардың мәндері 2. 6-суретте көрсетілген.

2. 6-сурет "" және "" анықтамалықтары»

Қалған каталогтарды құру процесі бірдей. Нәтижелер 2. 7 суретте көрсетілген

2. 7-Сурет "Ойындар Түрлері", "Қоймалар", "Қызметкерлер", "Клиенттер" Анықтамалықтары»

2. 4 Құжаттарды әзірлеу тәртібі

Құжат жасалған экономикалық операциялар туралы немесе жалпы ұйымның өмірінде болған оқиғалар туралы ақпаратты сипаттауға арналған.

"ПриходнаяНакладная" құжатын жасаймыз. Онда: "қойма" бір деректемесі және "тауарлар" кестелік бөлігі "тауар", "саны", "бағасы", "сомасы" және "қасиеттер жиынтығы"деректемелерімен.

Бұдан әрі жасаймыз нысанын, оған қосамыз бар кестелік бөлігі. "Сома" бағанындағы мән тауардың бағасы мен санын енгізген кезде автоматты түрде есептелуі қажет. Ол үшін "құжаттармен жұмыс" жалпы модулін жасаймыз. Онда кодты жазамыз (2. 8-сурет) .

2. 8-сурет "құжаттармен жұмыс" жалпы модуліндегі Код»

Біз кодты 2. 9 суретте көрсетілген "кіріс" формасының модулінде жазамыз

2. 9-сурет құжат нысаны модуліндегі Код»

Әрі қарай, құжат модуліне код қосамыз. Әрбір жазбада өлшеу мәндері, ресурстардың өсу мәндері, осы өзгерістерді тудырған құжатқа сілтеме (Тіркеуші) және өсудің "бағыты" (кіріс немесе Шығыс) бар. Мұндай жазбалар жиынтығы қозғалыстар деп аталады. Олар 2. 10 суретте көрсетілген
