ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ АУЫЛ ШАРУАШЫЛЫҒЫ МИНИСТРЛІГІ
Жәңгір хан атындағы Батыс Қазақстан аграрлық - техникалық университеті
Индустриалды - технологиялық институты
Машина жасау жоғары мектебі
Өндірістік практика есебі
Орындаған: Қосымбаев Ә.С
МС - 31 топ студенті
Практика жетекшісі: Кушалиев Д.К
Орал - 2021
Мазмұны
1. Кіріспе
2. Компания туралы
3. Өнім түрлері
4. Мұнайды жылыту пештері
5. Су жылыту қондырғысы
6. Мұнай-газ сепараторлары
7. Сыйымдылықты жабдықтар
8. Іске асырылған жобалар
9. Мұнайды айдауға арналған сорғы станциялары

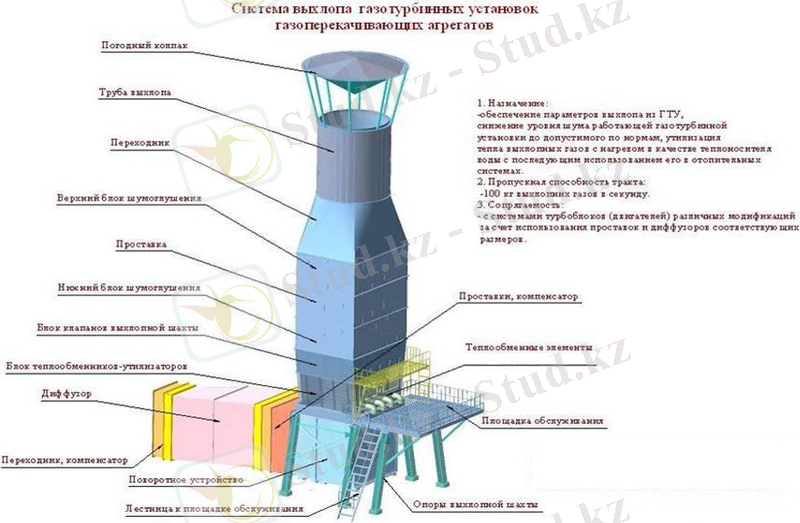

10. Компрессорлық станцияларды күрделі жөндеу
11. Қорытынды
T&G group company көмірсутек шикізатын өндіру және тасымалдауға арналған жоғары технологиялық жабдықтарды, энергетикалық жабдықтарды, күрделілігі әр түрлі дәрежедегі металл конструкцияларын және өзге де машина жасау өнімдерін әзірлеу және өндіру бойынша отандық кәсіпорын болып табылады.
Бүгінгі таңда отандық машина жасау саласындағы көшбасшылардың бірі болып саналады және Қазақстанның әр түрлі салаларына арналған ғылымды қажет ететін және жоғары технологиялық жабдықтарды игеру бойынша түрлі мемлекеттік бағдарламаларға қатысады.

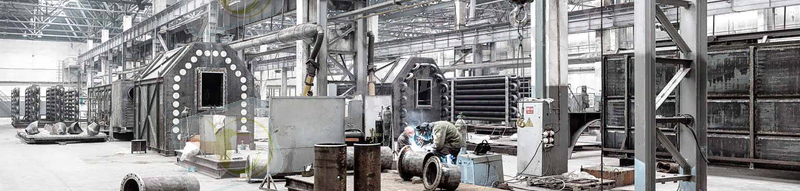

T&G group company жоғары технологиялық заманауи өндірістік кешен болып табылады, оның құрамына: дайындама, қалыптама, механикалық өңдеу, дәнекерлеу-құрастыру, аспаптық өндірістер, дайын өнімдер мен пайдаланылатын материалдардың сапасын бақылауға арналған сынақ орталығы кіреді.
Өндіріс, жабдықты конструкторлық әзірлеу, оны тікелей жасау, жеткізу, монтаждау, жабдықты іске қосу бойынша іске қосу - баптау жұмыстарын жүзеге асыруды қоса алғанда, тапсырысты орындаудың толық циклін қамтамасыз етеді.
T&G group company АҚ тұрақты жұмысының арқасында сенімді серіктес беделіне ие. Сонымен қатар, қазіргі уақытта компания өзінің дамуының сапалы жаңа деңгейіне шықты және өз өнімдерін экспорттауды жүзеге асыратын отандық өндірушілердің бірі болып табылады.
T&G group company қызметінің негізгі бағыттары болып табылады:
* Әр түрлі типті мұнайды жылыту пештерін және жылу алмастырғыш жабдықтарын жобалау, өндіру және монтаждау;
* Мұнайды дайындау және тасымалдау объектілерін қайта құру және автоматтандыру, жобаны әзірлеу, жабдықтарды жасау және жеткізу, объектілерді толық аяқтауды қоса алғанда;
* Көлемі 5-тен 250 м3 дейінгі жоғары қысымды ыдыстарды өндіру, соның ішінде үш фазалы сепараторлар, мұнай-газ және газ сепараторлары, құбырлық түйіндер мен жылу алмастырғыш аппараттар;
* Магистральдық газ құбырларындағы газ айдайтын агрегаттарға арналған жабдықтарды жасау, жөндеу және монтаждау: газ айдайтын агрегаттар, ауаны тазартатын құрылғылар, құбырлы ауа жылытқыштары, мұнай мен газды салқындату жүйелері;
* Күрделілігі әртүрлі дәрежедегі металл құрылымдарын және стандартты емес жабдықтарды жасау;
* Газтурбиналық қондырғыларға сервистік қызмет көрсету.

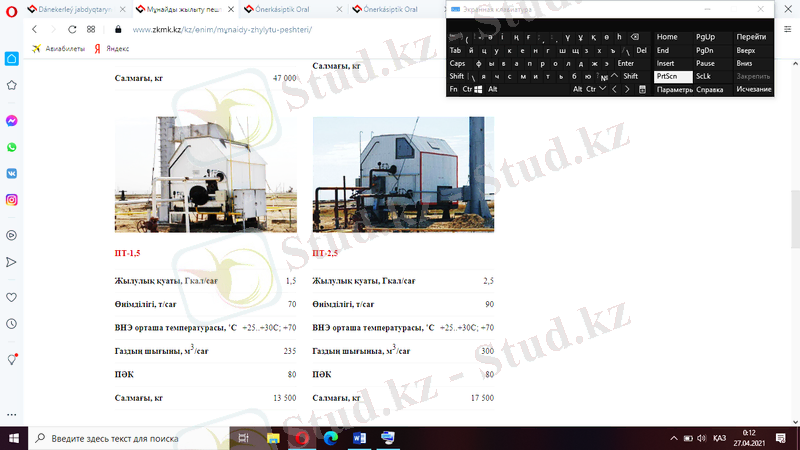

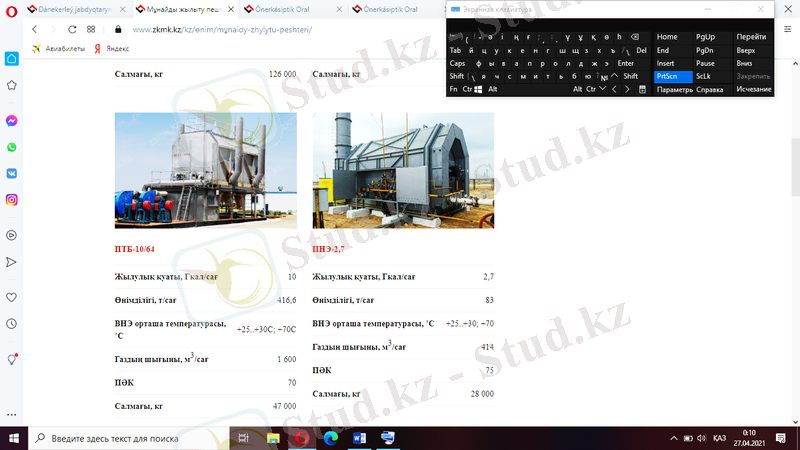

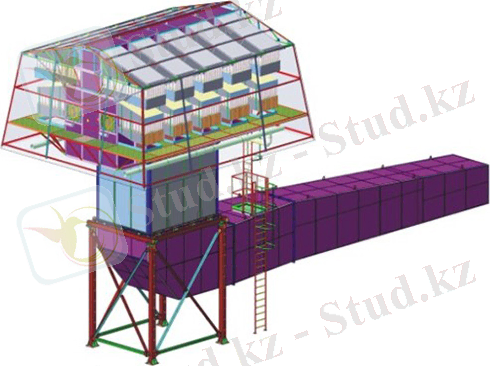

Мұнайдыжылытупештері
*

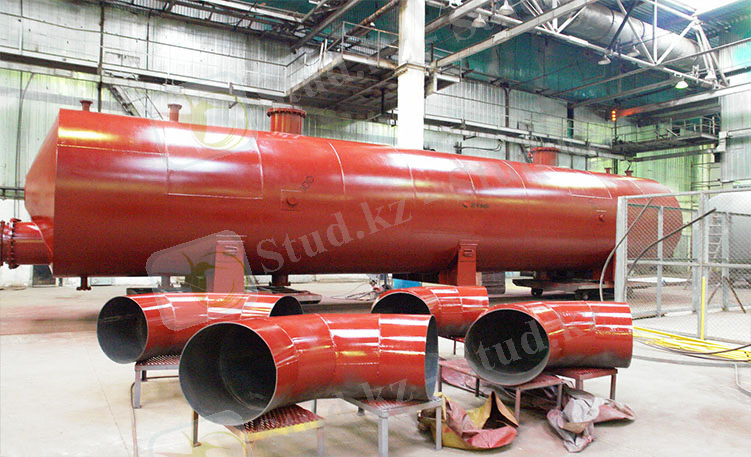

Су жылыту қондырғысы
ВГУ - 200 су жылыту қондырғысы сағатына 80 - 90 м3 сағаттық газ шығыны бар техникалық суды + 900С кем емес температурада қыздыруға арналған.
Техникалықдеректер:
* Көрсеткішатауы - Норма
* Атаулыжылуөнімділігі, 0,63 -1,26МВт;
* Жұмыссыйымдылығының (корпусының) көлемі - 200м3;
* Судыңсағаттықшығыны, м3сағат - 24 (қыздырутемпературасы 80...90 төмендегенде), Корпустағысудыңартыққысымы, МПа (кгссм2) - 0,04 (0,4);
* Отынтүрі - жанужылулығы 35-60 МДжм3 ілеспежәнетабиғи газ, Қондырғыданшығукезіндегісудыңеңжоға рғытемпературасы, 95АС;
* Қыздыруалдындағысудыңеңтөменгітемпе ратурасы, 16АС;
* Шығатынгаздардыңеңтөменгітемператур асы 220АС;
* Жағукамерасыныңкөлемі - 15,9 м3;
* Жағусоңындағыатаулысейілту - 300Па(30кгсм) кем емес;
* Қондырғыныңсалмағы - 44,2т.;
* Қондырғының металл бөліктерініңсалмағы - 45т артықемес:
o габариттіөлшемдері, м;
o ұзындығы - 28;
o ені - 3,5;
o биіктігі - 3,7;
o түтіншығатынмұржасызбиіктігі - 4,5;
o жұмысциклініңұзақтығы, сағ, - 13;
o пайдалыәсерініңкоэффициенті (ПӘК),%, - 74.

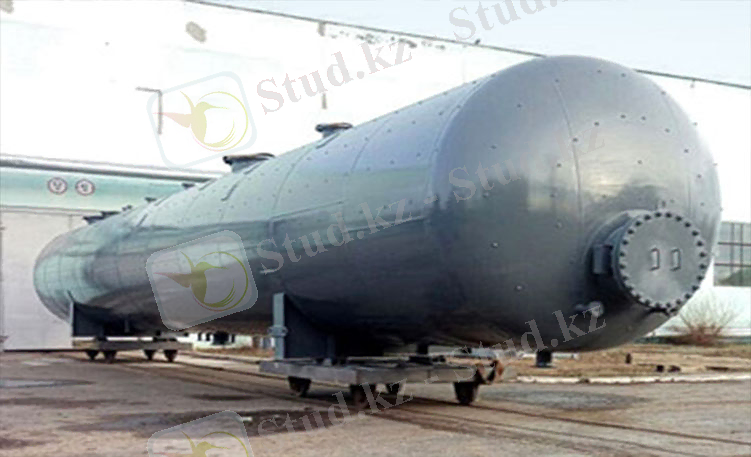

Мұнай-газ сепараторлары
Мұнай-газ сепараторлары мұнай кен орындарының өнімдерін жинау және дайындау қондырғыларында мұнай бойынша сағатына 20 дан 1500м3 дейін және газ бойынша сағатына 20700 ден 440000 м3 дейін көлемдік өнімділігімен көбіксіз мұнайларды газсыздандыруға және ілеспе газды тазартуға арналған.

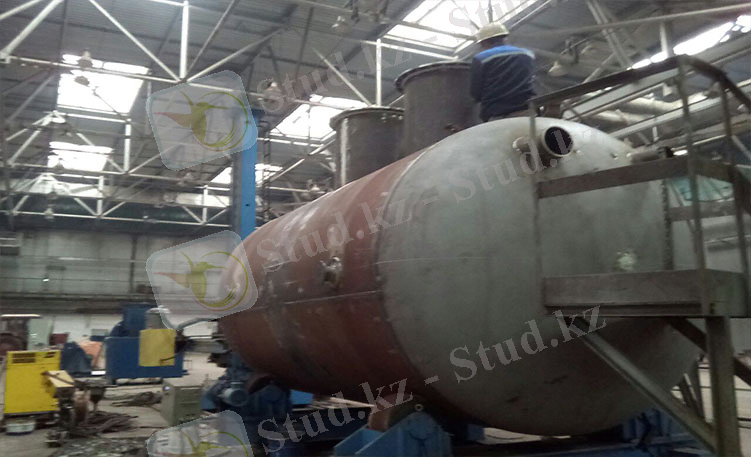

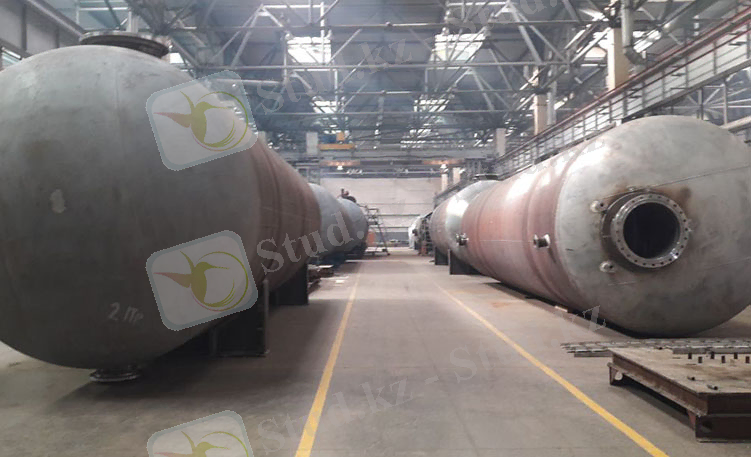

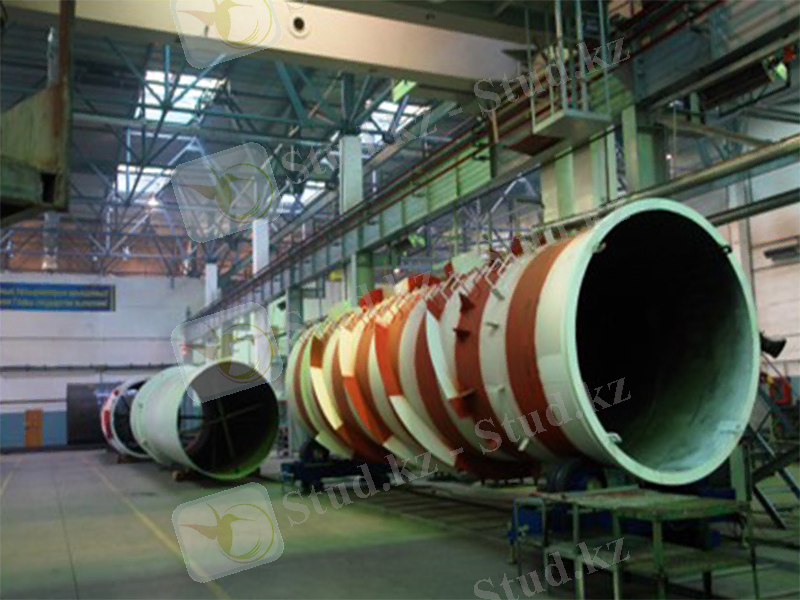

Сыйымдылықты жабдықтар
ЕП, ЕПП типті сыйымдылықтар
Жабдықтың осы түрі ашық және қара түсті мұнай өнімдерінің, мұнайдың, майлардың, конденсаттың қалдықтарын (құбырмен құйылған су қоспасын қоса алғанда), сондай-ақ ағынды суларды ағызуға арналған.

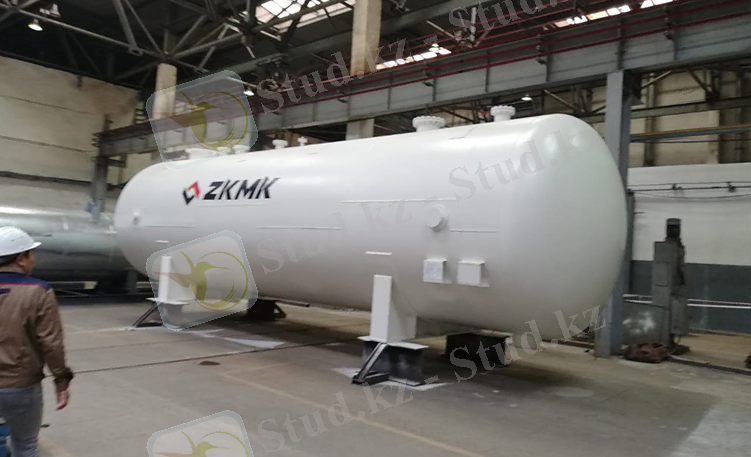

РГСН, РГСП көлденең резервуарлар
РГС типті көлденең резервуарлар ашық және қара түсті мұнай өнімдерін, техникалық суды сақтауға, сондай-ақ қабылдауға және беруге арналған. Цистернаның конструкциясы жер үстінде және жер астында орнатуды қарастырады. РГС типті ыдыстар тегіс және конусты түпті болуы мүмкін. Тапсырыс берушінің талабы бойынша жабдық қызмет көрсету алаңдарымен жабдықталуы мүмкін.

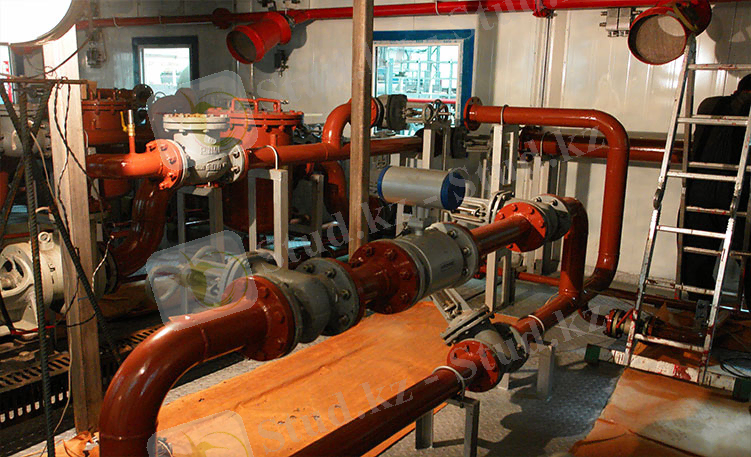

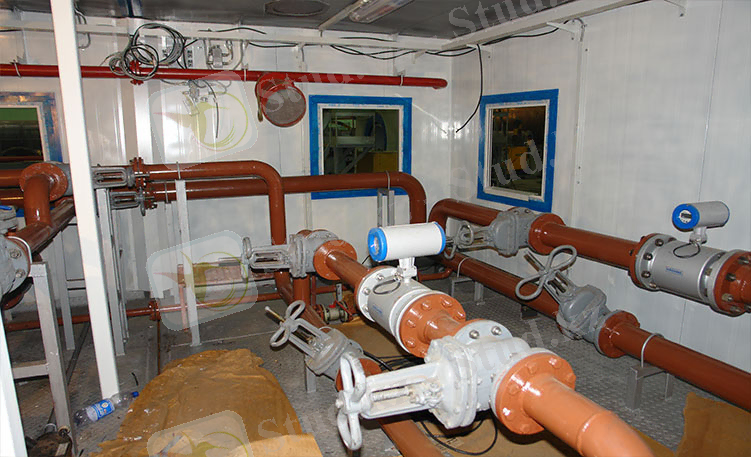

Мұнайды айдауға арналған сорғы станциялары
Мұнайды айдау сорғы станциялары - мұнай өнімдерін: бензинді, керосинді, дизель отынын, мұнайды өңдеу кәсіпорындардағы, химиялық өндірістердегі, ЖЖМ ағызу және құю пункттеріндегі, мұнайды жинау және дайындау жүйелеріндегі спирттерді құбырлық айдау жүйесіне кіретін қосымша жабдық.
Мұнайды және мұнай өнімдерін ішкі және сыртқы айдауға арналған:
* өңдеу зауыттарында мұнай өнімдерін дайындау және өңдеу резервуарларына айдау кезінде;
* теміржолжәне автомобиль цистерналарынанағызужәнеқұюкезінде;
* мұнайөнімдеріменластанғансулардыкен орындарыныңтазартуқұрылғыларынаайда укезінде;
* ұстағыштарданмұнайдыайдаукезінде.

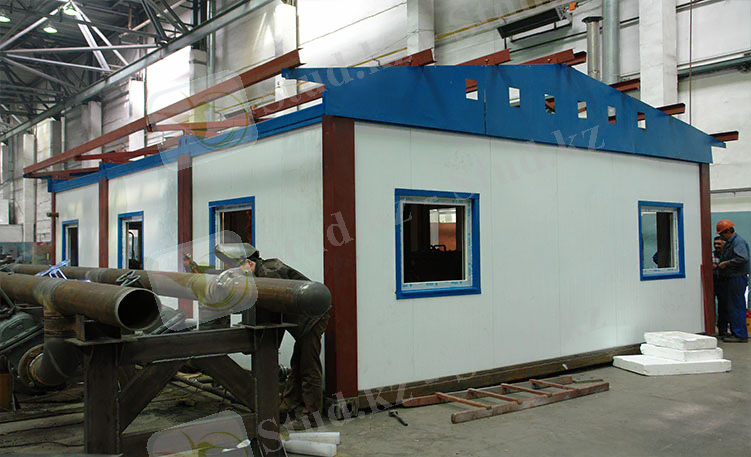

Станцияныңобъектідеорналасқанжеріне байланыстыоныңорындалуыкүрделіқұрыл ыстаорнатылатынжылытылған блок-бокстанемесеболатнегізқаңқадаб олады.
Мұнайайдаусорғыстанциясыныңөнімділі гі
8...10 000 м³с
Қуаты
от 5...5000 кВт
Арыны
от 10...800 м
Жабдықтыңқуаткөзініңкернеуі
220380;380660;6601140;6000;10000 В, 50 и 60 Гц
Жұмысжәнерезервтіксорғыагрегаттарын ың саны
1 ... жалғасы
