Жиілік аралық күшейткіш
Коммерциялық емес ашық акционерлік қоғам
ҒҰМАРБЕК ДӘУКЕЕВ АТЫНДАҒЫ
АЛМАТЫ ЭНЕРГЕТИКА ЖӘНЕ БАЙЛАНЫС УНИВЕРСИТЕТІ
Электроника кафедрасы
№ 1 С Е М Е С Т Р Л І К Ж Ұ М Ы С
"ЖҮЙЕЛІК ИНЖЕНЕРИЯҒА КІРІСПЕ " пәні бойынша
Тақырып: Электрондық күшейткіш(Электронный усилитель)
Орындаған:Гаппаров.Б.Г
Мамандық: Жүйелік инженерия 6B07123
Топ :СИк- 21-2
Қабылдаған:Нурғизат.Е
Алматы 2021
Жоспар:
1)Кіріспе
2)Негізгі бөлім:
I бөлім Өнеркәсіптік электроникадағы электронды күшейткіштер
II бөлім Элементті базасы бойынша күшейткіш түрлері.
3)Қорытынды
4)Пайдаланылған әдебиеттер.
Кіріспе
Электрондық күшейткіш - бұл электр қуатын күшейтуге қабілетті құрылғы. Тек ток немесе кернеуді күшейтетін құрылғылар (мысалы, трансформаторлар) күшейткіш болып саналмайды. Электронды күшейткіштің жұмыс принципі оның қуаты төмен сигналдың әсерінен газдарда, вакуумда және жартылай өткізгіштерде электр өткізгіштігінің белсенді немесе реактивті кедергісінің өзгеруіне негізделген [1]. Электрондық күшейткіш тәуелсіз құрылғы да, кез келген жабдықтың бірлігі ретінде бірлік (функционалды блок) бола алады - радио қабылдағыш, магнитофон, өлшеу құрылғысы және т.б.
Күшейткіштерде транзистордың ортақ эмиттермен қосылу схемасы қолданылады. Өйткені бұл схеманың қуат бойынша ең жоғарғы күшейту мүмкіндігі бар. Бұл жағдайда транзистордың шығыс электродына (коллекторға) жүктеме кедергісі , ал кіріс тізбегіне (база эмиттер арасына) ЭҚК-і кірмелік сигнал көзі қосылады.
Бұл схемада транзистордың коллектор тогы мен кернеуінің арасында байланыс бар.
Транзистордың мұндай жұмыс режимін динамикалық деп атайды, ал жүктемелік кедергісі бар транзистордың шығыстағы токтары мен кернеулері арасындағы байланысты анықтайтын сипаттамаларды да, динамикалық деп атайды. Динамикалық сипаттамаларды транзистордың статикалық сипаттамалар тобы арқылы коллектор ток көзі кернеулерімен жүктеме кедергісінің берілген мәндерімен тұрғызылады.
Ол үшін тік сызық теңдеуі болып табылатын өрнегін пайдаланамыз. = 0 деп аламыз. деп алса, .
Сол алынған нүктелер арқылы жүктемелік тік сызығы деп аталатын АВ тік сызығын жүргіземіз. Динамикалық шығыс сипаттаманы пайдалана отырып, қандай да болмасын коллектор тогы үшін, оған сәйкес келетін коллектордағы кернеу мен кіру тізбегіндегі токты табуға бол.
I-бөлім
Өнеркәсіптік электроникадағы электронды күшейткіштер
Өнеркәсіптік электроникадағы электронды күшейткіштер - бұл электр сигналының кернеуін, тогын және қуатын күшейтуге арналған құрылғылар.
Ең қарапайым күшейткіш-бұл транзисторға негізделген схема. Күшейткіштерді қолдану, әдетте, электронды құрылғыларға түсетін электрлік сигналдардың (кернеулер мен токтардың) амплитудасы шамалы болатындығына байланысты және оларды әрі қарай пайдалану үшін қажетті мәнге дейін ұлғайту қажет болады (конверсия, беру, жүктемеге жеткізу.

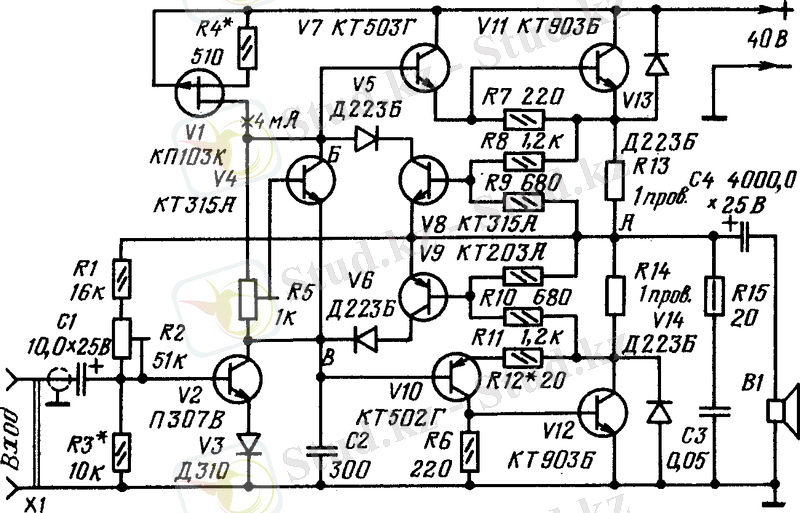

Схема УМЗЧ на транзисторах с электронной защитой (20ВТ)
Күшейткіштің жүктемесінде бөлінетін қуат - бұл оның қоректену көзінің түрлендірілген қуаты, ал кіріс сигналы оны тек қозғалысқа келтіреді. Күшейткіштер тұрақты ток көздерінен қуат алады.
Әдетте, күшейткіш бірнеше күшейту сатысынан тұрады . Негізінен сигнал кернеуін күшейтуге арналған күшейтудің бірінші кезеңдері алдын ала деп аталады. Олардың схемасы кіріс сигнал көзінің түрімен анықталады.
Сигнал қуатын күшейтуге қызмет ететін саты терминалды немесе шығыс деп аталады. Олардың схемасы жүктеме түрімен анықталады.
Сондай -ақ, күшейткіш қажетті кірісті алуға және (немесе) күшейтілген сигналдың қажетті сипаттамаларын қалыптастыруға арналған аралық сатыларды қамтуы мүмкін.

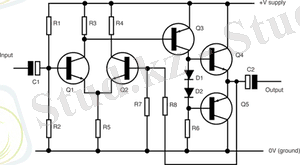

Күшейткіштің құрылымы
II-бөлім
Элементті базасы бойынша күшейткіш түрлері
Лампалық күшейткіш -- күшейткіш элементтерінде электрондық лампа қызмет ететін күшейткіш.
Жартылай өткізгішті күшейткіш -- күшейткіш элементтерінде жартылай өткізгішті приборлар(транзисторлар, микросхемалар және т.б.) қызмет ететін күшейткіш.
Гибридті күшейткіш -- Каскадының бір бөлігі лампалардан бір бөлігі жартылай өткізгіштерден жинақталған күшейткіш.
Кванттық күшейткіш.
Жиілік диапазоны бойынша күшейткіш түрлері
Тұрақты тоқ күшейткіштері -- Төменгі шектік жиілігі нольге тең болатын,тоқ және ... жалғасы
