ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ Ш.ЕСЕНОВ АТЫНДАҒЫ КАСПИЙ ТЕХНОЛОГИЯЛАР ЖӘНЕ ИНЖИНИРИНГ УНИВЕРСИТЕТІ
Құрылыс инжиниринг кафедрасы
6B07303-Ғимараттар мен имараттарды есептеу және жобалау
Курстық жұмыс
Тақырыбы: Сылақ жұмыстарына арналған машиналар
Дайындаған:Туралиев Жастерек
Тобы:С-19-3
Тексерген: Суйменова М.
АҚТАУ 2021
Кіріспе
Құрылыс жұмыстарының көлемінің артуы құрылыс мерзімін қысқартуды, еңбек өнімділігін жоғарлатуды және басқа да техникалық үдерістермен қатар құрылыс-жөндеу жұмыстарын механикаландыру мен жетілдіруді талап етеді.
Механикаландыру еңбек өнімділігін арттыру мен жалпы құрылыс өндірісінің тиімділігін арттырудағы ең басты фактор. Бұл үрдіс біздің елдің негізгі әлеуметтік-экономикалық бағыттарында көрініс тапты.
Құрылысты жаңа машиналармен толықтыру мен оларды өндіруді меңгеру, машиналардың технологиялық мүмкіндіктерін жақсарту мен оларды қолдану құрылыстағы ауыр және күрделі процестерді жүйелі механикаландыруға әкеліп соқты.
Құрылыста қолданылатын механикаландыру құралдарының кең номенклатурасы құрылыс машиналарының жиындарының түрленуін қамтамасыз етуге өзгертуге мүмкіншілік береді.
Мұндай сұрақтарды шешу үшін, жалпы құрылыстағы механикаландыру процестерін мерзімді жаңартып отыру керек. Әсіресе құрылыста көп қолданылатын әрлеу машиналарын алсақ, себебі олар құрылыстағы жұмыс күшінің жалпы 20-30% құрайтындықтан оларды жаңартып отырды қажет етеді. Сонымен қатар жалпы құрылыс құнының 15-18 % құрайтындықтан құрылыст әрлеу машиналары ерекще орын алады.
1. Жұмысты ұйымдастыру
1.1 Жұмыс орнын ұйымдастыруға қойылатын технологиялық талаптар
Сылақ жұмыстарын барлық алдыңғы жалпы құрылыс жұмыстары, сондай-ақ ұйымдастырушылық дайындық шаралары, алаңнан тыс және алаңішілік дайындық жұмыстары аяқталғаннан кейін бастауға рұқсат етіледі.
Дұрыс технологияны жүзеге асыру және сылақ жұмыстарын ұйымдастыру үшін жалпы құрылыс ұйымдары (учаскелері) әрлеу жұмыстарын жүргізу жобасына сәйкес ғимараттың немесе оның жекелеген бөліктерінің қажетті құрылыс дайындығының талаптарына жауап беретін жұмыс фронтын уақытында өңдеуге беруі керек. Объектіні сылақ жұмыстарына тапсыру объектіні немесе оның бір бөлігін тапсыру-қабылдау актісімен ресімделеді, онда құрылыс алаңы мен ғимараттың дайындығы көрсетіледі.
Сылақ жұмыстарын құрылысты, объектілерді және жұмыс мерзімдерін ұйымдастыру әдістеріне байланысты әр түрлі сандық және біліктілік құрамы бар бригадалар немесе бөлімдер орындайды.
Сылақшы еңбегінің ең жоғары өнімділігіне кешенді механикаландырылған бригаданың күшімен ағынды-бөлшектелген әдіспен жұмыстарды орындау кезінде қол жеткізіледі.
Мұндай сылақ бригадасы-экипаж (22-24 адам) әдетте жұмыс процестерін орындау үшін саны мен санаты бойынша жинақталған және жұмысты орындау үшін Негізгі механизмдердің, жабдықтардың, құрылғылардың нормалық жиынтығымен жабдықталған сілтемелерден тұрады.
Сылақтың алдында қабырғалар праймермен жабылуы керек.
Плиткаларды төсеу жұмыстарын бастамас бұрын келесі дайындық жұмыстарын жүргізу керек:
- еденнен құм мен шаңды алыңыз;
- қолданыстағы металл құбырлар мен жабдықты бекіту бөлшектерін кесіңіз;
- 5% сода күлінің ерітіндісі және 2% тұз қышқылының ерітіндісі еденнің бетін майлап, сумен шайыңыз;
- еленген мозаикалық плиталарды алып тастаңыз, бұл жерлерді 1: 3 цемент-құм ерітіндісімен толтырыңыз, содан кейін қолданыстағы негізді тегістеңіз;
- қолданыстағы еденнің бетін тегістеу ұнтағымен өңдеңіз және пайда болған шаңды алыңыз;
еденнің бетін композициямен тегістеңіз (цементтің 1 бөлігі + ұсақ жуылған құмның 3 бөлігі + цемент + су салмағынан ПВА эмульсиясының 0,2 бөлігі).
Еденді тікелей төсеу алдында бөлменің бұрыштары мен ортасына бір-бірінен 2-2, 5 м қашықтықта Маяк плиткаларын орнатып,қабырғаға таза еден белгісін қою керек.
1.2 жұмысты орындау үшін қажетті материалдарды таңдау және негіздеу
Цемент-әк ерітіндісі цементтен, әк қамырынан және құмнан дайындалады. Мұндай ерітіндіні дайындау үшін цемент құммен араласып, құрғақ қоспаны алады. Содан кейін сүт тығыздығына сұйылтылған әк қамырын құйып, бәрін мұқият араластырыңыз.

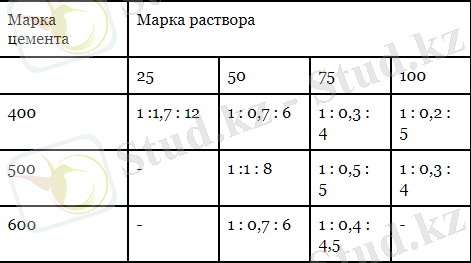

Цемент-әк ерітінділерінің құрамы
Цемент маркасы
Ерітінді маркасы
Дайын ерітіндінің бір шаршы метріне шыбықтың шығыны 0,9-1,0 кг құрайды. қоспасы.
АЖЖ сылағын дайындау үшін келесі материалдар қолданылады:
құрылыс өнеркәсібіне арналған 55500 маркалы КМЦ (МРТУ 6-05-1098-67) желімі;
латекс СКС - 65ГП (МЕМСТ 10564-63);
ұнтақталған немесе кесек бор (МЕМСТ 1498-64);
асидол-мылонафт (МЕМСТ 3854-47) немесе
майлы асидол (МЕМСТ 4118-53);
кір сабын (МЕМСТ 790-41);
ГКЖ-10 немесе ГКЖ-11 (МРТУ) сұйықтығы-6-0.2-271-63).
ҚША бітеуішінің мынадай құрамы бар (салмағы бойынша % - бен):
КМЦ желімі (10% ерітінді)-10 (1% құрғақ зат);
латекс СКС-65гп немесе СКС-30ШР-4;
ылғалдылығы 16% - дан аспайтын кесек немесе ұнтақталған бор-76;
кір сабын (10% ерітінді)-2 (0,2% 40% кір сабын);
асидол - мылонафт немесе майлы асидол-2;
сұйықтық GKZ-10 немесе GKZ-11-6.
Керамикалық плиткамен еденді төсеу үшін сізге екі негізгі компонент қажет - құм мен цемент - көлемі бойынша 1:3 немесе 1:4 қатынасында араласады (цементтің 1 бөлігі және құмның 3-4 бөлігі).
1.3 Қолданылатын құралдар мен механизмдерді таңдау және негіздеу
Сылақ жұмыстары үшін сізге қажет: шыбық Сұңқар (ерітіндіні қолдану және тегістеу үшін), шпатель (араластыру, ерітіндіні қолдану, тегістеу және тегістеу үшін), Үгіткіш (сылақты тегістеу үшін), жартылай рельстер (өрескел тегістеу үшін), қырғыштар (желім мен әк бояуын, тұсқағазды, қағазды және басқа жұмыстарды тазарту үшін; әр түрлі ені бар бірнеше қырғыштар болған жөн), ереже (ерітіндіні тегістеу үшін), қылшық және үтік ережесі (бұрыштарды өңдеу үшін), қылшық щеткасы, тік сызық (вертикалдылықты тексеру үшін). Сондай-ақ, гипс ерітіндісін дайындау үшін қорап пен күрек және бетті дайындау үшін балға қажет.

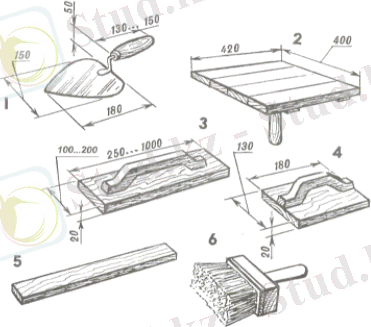

Сылау жұмыстарына арналған құралдар: 1 - сылақ қалағы, 2 - Сұңқар, 3 - жартылай тас, 4 - үккіш, 5-ЕРЕЖЕ (рейка), 6 - қылқалам
Шұңқыр үшін сізге осындай құралдар қажет: кең және тар шпатель, жалпақ түбі бар ванна.

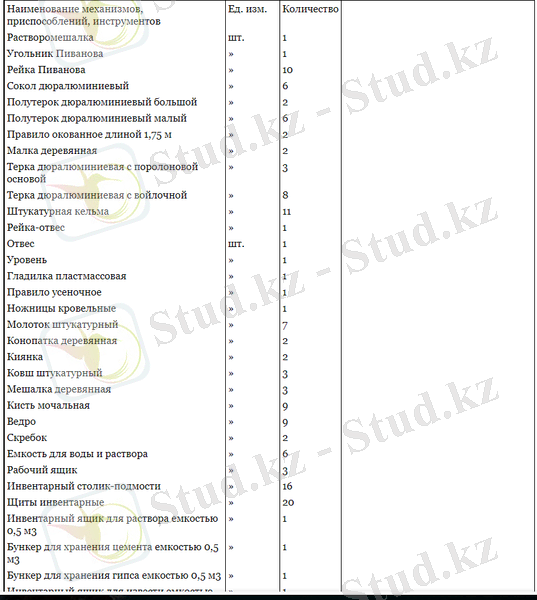

Сылақшы бригадасына арналған тетіктердің, айлабұйымдар мен құралдардың ведомосы
Механизмдердің, айлабұйымдардың, аспаптардың атауы
Керамикалық еден плиткаларымен қаптауға арналған құралдар жиынтығы:
тісті қырғыш 1
резеңке қырғыш 1
тас жұмыстарына арналған кельма 2
80 л 1 ерітіндіге арналған жәшік
сым таңбаланған. 15 м 2
роликті шыны кескіш 2
металлға арналған шұңқыр 1
ағаш шұңқыры 1
еденге арналған щеткалар 1
Шелек 3
рейка-сеч ережесі. 60x40 мм 1,5 м 2
маяктық рейкалар 2,8x0,15x0,02 4
деңгей = 1,0 м 1
дайын қоспаны тегістеуге арналған жартылай торлар 2
резеңке балғалар 2
ағаш балғалары 1
киіз негізі бар ағаш үккіштер 2
күректер совковые 1
найза күректер 1М
Ерітінді қырғыштың тегіс жағымен жағылады
.
Атап екі сызық тік бұрышпен өткізілетін орталығының қабырғалар. Сызықтардың бірінің бойымен тегіс тақтаны орнатыңыз және тақтаның бойымен плиталардың бірінші қатарын орнатыңыз. Орнатуды еденнің ортасынан бастаңыз.
Төселген ерітіндінің беті қырғыштың тісті жағымен тегістеледі.
8x8 ММ тіс өлшемі бар қырғыш ерітіндіні тегістеу үшін қолданылады.
Кептірілген тігістер киіз негізі бар үккішпен сүртіледі.
Жұмыстарды орындау кезектілігі
2.2 жұмыстарды орындау кезіндегі жұмыс операциялары және еңбек тәсілдері
Бұрыштар мен беткейлерді сылауды қабырғаларды сылағаннан кейін жасауға болады, яғни.алдымен бұрыштың (көлбеу) айналасындағы қабырға маяктары бойымен сыланады, содан кейін ғана бұрыштың өзі тегістеледі. Усенкаларды кию кезінде ережелер қолданылады.
Әрбір келесі қабат қатайғаннан кейін (әк-цемент немесе әк-гипс ерітінділерімен) немесе алдыңғы қабатты ағартқаннан кейін (ӘК ерітінділерімен) қолданылады.
Қабырғалар жабу қабатына сыланғаннан кейін бұрыштар мен беткейлерді сылау басталады. Қабырғаларды сылау 2-3 күн ішінде кебуі керек, содан кейін ғана бұрыштар мен беткейлерді сылауға кірісіңіз.
Терезе жақтауларын сылау терезе қораптарын Мұқият бекіткеннен кейін орындалады.
Бекітілген қорап (блок) мен сыртқы қабырға арасындағы саңылаулар антисептикалық киізбен немесе басқа жылу оқшаулағыш материалмен мұқият жабылады. Бұл үшін киіз немесе дорба гипс ерітіндісімен алдын-ала суланған және оны ерітіндімен толтыру үшін қораптың ұштарының бетіне 20-30 мм бос орын болатындай етіп қабырғаның екі жағындағы периметрдің бойымен тығыздалған.
Қораптар (блоктар) мен ішкі қабырғалар арасындағы саңылаулар дыбыс өткізбейтін материалдармен сіңдірілген.
Қазіргі уақытта осы мақсат үшін арнайы көбік толтырғыштар қолданылады. Қабырға мен терезе қорапшасы арасындағы кеңістікті арнайы бүріккіш көбікпен толтырып, массаны қатайту үшін біраз уақыт қалдырыңыз. Кептірілген масса жеткілікті күшті және тиімді тығыздауды құрайды.
Сыланған жазықтықтар мен терезе жақтауларының қабырғалары маяктар бойынша жұмысқа қойылатын талаптарға жауап беруі тиіс.
Ерітінді беткейдің ойықтарына кішкене бөліктерде қолданылады және тегістеледі, оны құрғатуға мүмкіндік береді және көлбеу синусын толығымен толтырғанға дейін қайтадан қайталанады, бір уақытта шатырдың қалыңдығы 5-7 мм-ден аспайды.
Ерітінді қолданылады және төменнен жоғарыға және жағына тегістеледі. Бұрыш қабырғаларының гипсінің түйісу сызығы бұрын жасалған қабырға сылағымен бір жазықтықта бір жарым сызықпен тураланады.
Саңылауды диагональ бойынша өлшеу кезінде өлшеулер арасындағы айырмашылық 10-20 мм-ден аспауы керек.
Беткейлерді сылау қораптардан қабырға бетіне сәл бұрышпен жасалады. Нәтижесінде терезе беткейлерінің таңы деп аталады. Таңның барлық беткейлерінің бұрыштары бірдей болуын қамтамасыз ету керек.
Ішкі беткейлер үшін әк-гипс немесе әк-цемент ерітіндісі қолданылады.
Сыртқы ағындар цемент ерітіндісінен жасалады. Жарықтардан қорғау үшін төменгі қабаттың беті ылғалды құммен немесе үгінділермен жабылған, олардың ылғалдылығын 2-3 күн сақтайды.
Жұмысты бастамас бұрын, көлбеу жоғарғы бөлігінде тегіс беті бар ағаш рельс қатаң көлденеңінен бекітіледі. Рельс қабырғаға шегелермен немесе гипс ерітіндісімен бекітіледі, ал ішкі бетінің көлденеңдігі құрылыс деңгейімен тексеріледі.
Осыдан кейін рельстер көлбеу бүйір жиектеріне орнатылып, бекітіледі. Беткейдің бүйір жақтарындағы рельстердің көлденең және вертикалдылығы тік сызықпен немесе құрылыс деңгейімен тексеріледі.
Ерітіндіні тегістеу үшін ағаш кескіш жасалады. Малка дайындалады кесілген ағаш қылқан жапырақты ағаш бар дөңгелек қалам. Малканың ұзындығы еңістің еніне байланысты, малканың қалыңдығы 25-32 ММ.
Бітеуіштердегі ерітіндіні тегістеуге арналған малкалар: а-терезе қораптарының арасында бір деңгейде, б-бірдей, әртүрлі деңгейлерде, в-төменгі бітеуіште; 1-Қарапайым, 2-иықтары бар
Малканың бір ұшында қораптың қалыңдығының 12 бөлігі кесіледі, оның көмегімен малка қораптың бойымен қозғалады. Бұл кейіннен терезе жапқыштарының қалыпты ашылуын қамтамасыз етеді.
Беткейлерді сылаумен бір мезгілде ернеулері бар рейканың көмегімен қабырғалардағы еңістердің айналасындағы бауларды орнату: 1 - ернеуі бар ереже, 2 - сылақ, 3-малка, 4-бітеу
Малка кесілген қорапқа, ал екінші ұшы көлбеу шетіне бекітілген ағаш рельсте орнатылады. Ерітіндіні орнатқаннан кейін көлбеу бұрыш пен қабырғаның шеті тегістеледі. Қаптауға қабырға сылағына ұқсас жабын қабаты қолданылады және оны сүртеді.
Бұрышқа қолданылатын гипс қабаты құрғағаннан кейін рельсті алып тастаңыз және беткейлердің басқа жақтарын дәл солай туралаңыз. Жабынның астына тегістелген беті тегіс және раковиналарсыз болуы керек. Бұрыштардың сылақтары гипс қабырғалары бар намазсыз мұқият сүртіледі.
Топырақтың соңғы қабаты бүкіл аймақ бойынша жабу қабаты бірдей қалыңдыққа ие болатындай етіп тураланады. Жабын қабатының қалыңдығы 2 мм-ден аспайды.беткейлер құрғағаннан кейін терезе төсеніші орнатылады.
Әзірлеу алдында ерітіндіні материалдар бөтен қоспалардан, еленеді, егер қажет болса, уатады және сұрыптайды. Дайындалған материалдар дозаланып, араластырылады.
Материалдарды елеу үшін қолмен және механикалық електер қолданылады. Материалдар салмақ немесе көлемді диспенсерлермен өлшенеді. Ерітінділерді араластырғыштарда араластырыңыз. Шағын көлемді ерітіндіні дайындау үшін тікелей объектілерде СО-46а, СО-26б, СО-23б шағын көлемді ерітінді араластырғыштар қолданылады.
Электр қозғалтқышы бар CQ-46A және ішкі жану қозғалтқышы бар СО-26б ерітінді араластырғыштары (сурет. 27, А) құрылымы бірдей. Олардың ерітіндідегі орташа өнімділігі 2 м3сағ, дайын илеу көлемі 65 л және жүктеу үшін араластырғыш барабанның сыйымдылығы 80 л. ерітінді араластырғыш доңғалақтардағы 1 рамадан және 2 тірек тірегінен, араластырғыш барабаннан 3, Қауіпсіздік торынан 4, ерітіндіні түсіру кезінде барабанды бұруға арналған 5 тұтқадан тұрады.
ҚШҚ тығыздағышының жұмыс құрамы мынадай талаптарға жауап беруі тиіс:
сыртқы түрі-шұңқыр біртекті болуы керек;
кептіру уақыты-18-20 ° температурада қалыңдығы 1,0 мм шұңқыр қабатын кептіру 4 сағаттан аспайды, үш температура 60-70° - 3-5 мин;
консистенция-Стройцнилдің стандартты конусын батыру бойынша ұтқырлық 13-14 см болуы керек;
ыңғайлы-шпательді қолдану оңай, бетонның ыстық және суық беттеріне жақсы жабысып, шпательдің артына созылмауы керек;
шөгу-күңгірт шыны пластинканың немесе раковиналары 2 мм дейінгі бетонның бетіне жағылған қалыңдығы 1,0 мм бітеу қабатында кептіруден кейін шөгу жарықтары немесе қабыршақтануы пайда болмауы тиіс;
тегістеу-кептіруден кейін шыбық №0 ұсақ түйіршікті тегістеуішпен оңай тегістелуі керек;
беріктік-70-80° температурада да, 20° температурада да бетонмен желімделген СВШ бітеуішінің жұмыс құрамының ілінісу беріктігі (үзілген кезде), 24 сағаттан кейін кемінде 1 кгссм2 болуы тиіс.
АЖЖ сылағын "сдир"өңдеу машиналарымен жағады.
Диаметрі 10 мм-ден асатын раковиналары, тегіс еместігі және басқа да ақаулары бар жабын панелінің бетін механикаландырылған бітеуге дайындау кезінде алдын ала суық күйінде цемент-құм ерітіндісімен сүртіледі.
Еден панельдерінің бетінен шаң мен бетон ағындары алынып тасталуы керек.
Шыбықтың жұмыс құрамы раковиналардың мөлшері мен санына байланысты 2-4 өту үшін әрлеу машиналарымен қолданылады.
Машинаның әрбір жұмыс өтуі суықта да, ыстықта да (температура 70-80°) үзіліссіз жүзеге асырылады.
Жабын панельдері қыста бітеуішпен өңделгеннен кейін 1 сағат бойы ұсталуы тиіс. Жазда панельдер шыбықты қолданғаннан кейін дереу шығарылады.

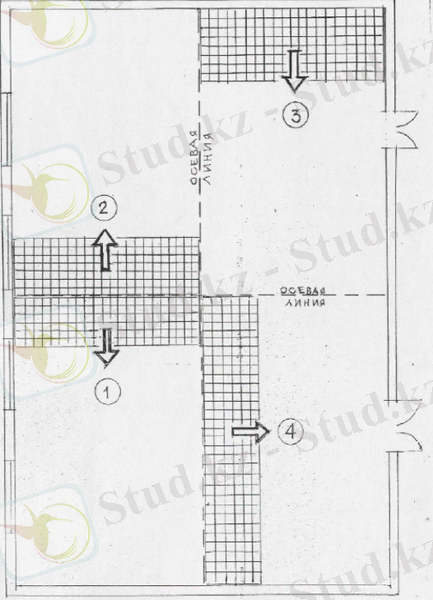

Плиткаларды төсеу бөлменің ортасынан тұтқалармен жүргізілуі керек, ол үшін екі бағытта да екі сымды дұрыс бұрышпен тарту керек.
Созылған шнур бойынша екі тақтайшаның еніне тең қашықтықта екі Маяк рейкасын төсеп, олардың арасына қалыңдығы кемінде 5 мм дайын полимер ерітіндіні төсеңіз.
Ерітіндінің төселген қабатын қырғыштың тісті жағымен тегістеңіз.
Плитка сумен алдын-ала суланған, ерітіндіге салынып, сәл шөгіп, оны тұтқаның тұтқасымен ұрған. Плиткалар тұтқаның бүкіл ұзындығына салынғанда, ереже олардың шетіне қолданылады және бүкіл төселген жол балғамен соғылады. Содан кейін плиткаларға ұзындығы 60х70 см жолақ төселіп, оларды жиі еден деңгейіне балғамен отырғызыңыз.
Плиткалар арасындағы тігістерді салғаннан кейін сол брендтің жылжымалы ерітіндісімен құйылады. Тігістердің ені 6 мм-ден аспауы керек.плиткалардың қатарларын төсеу процесі қайталанады.
Дайын еден ерітінді қалдықтарынан ол қатайғанша шүберекпен немесе көбік жөкемен тазаланады.
Тығыздағыштың жұмыс құрамына кіреді (салмақ бөліктерінде):
синтетикалық шпаклевка СВШ-100
400-20 маркадан төмен емес портландцемент
Люберцы Құмы (ГОСТ 8736-62) - 80
КМЦ желімінің немесе ПВА - 40 эмульсиясының 2% ерітіндісі
Керамикалық еден плиткаларын қаптауға арналған бастапқы деректер:
еденнің ауданы 124 м2
астардың қалыңдығы 2 мм
2 мм тегістеу қабаты
жұмыс қабаты 5 мм
Материалдарды тұтыну
Астар
көлемі 0,248 м3 (124 м2 х 0,002 м)
оның ішінде цемент 99 кг (0,248 м3 х 400 кг)
құм 0,19 м3 (0,248 х 1,6)
эм. ПВА 20 кг (0,2 х 99 кг)
Болғанымен
құрғақ қоспасы №203 0,62 м3 (124 м2 х 0,005) көлемі
Салмағы 0,8 т (0,62 х 1,26)
Қосымша қабат
еденді тегістеу үшін 30% - 0,24 т (0,8 х 0,3)
Барлық құрғақ қоспалар
№203 1,04 т
Керамикалық Плитка 300x300 мм-124 м2
Кальцийленген Сода 3 кг
Құрылыс материалдарының шығыны 100 м2
Цемент 80 кг
Егілген құм-0,19 м3
Эмульсия ПВА 16 кг
Құрғақ қоспасы №203 0,8 т
Кальциленген Сода 2,4 кг
Керамикалық Плитка 100 м2
... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Құрылыс инжиниринг кафедрасы
6B07303-Ғимараттар мен имараттарды есептеу және жобалау
Курстық жұмыс
Тақырыбы: Сылақ жұмыстарына арналған машиналар
Дайындаған:Туралиев Жастерек
Тобы:С-19-3
Тексерген: Суйменова М.
АҚТАУ 2021
Кіріспе
Құрылыс жұмыстарының көлемінің артуы құрылыс мерзімін қысқартуды, еңбек өнімділігін жоғарлатуды және басқа да техникалық үдерістермен қатар құрылыс-жөндеу жұмыстарын механикаландыру мен жетілдіруді талап етеді.
Механикаландыру еңбек өнімділігін арттыру мен жалпы құрылыс өндірісінің тиімділігін арттырудағы ең басты фактор. Бұл үрдіс біздің елдің негізгі әлеуметтік-экономикалық бағыттарында көрініс тапты.
Құрылысты жаңа машиналармен толықтыру мен оларды өндіруді меңгеру, машиналардың технологиялық мүмкіндіктерін жақсарту мен оларды қолдану құрылыстағы ауыр және күрделі процестерді жүйелі механикаландыруға әкеліп соқты.
Құрылыста қолданылатын механикаландыру құралдарының кең номенклатурасы құрылыс машиналарының жиындарының түрленуін қамтамасыз етуге өзгертуге мүмкіншілік береді.
Мұндай сұрақтарды шешу үшін, жалпы құрылыстағы механикаландыру процестерін мерзімді жаңартып отыру керек. Әсіресе құрылыста көп қолданылатын әрлеу машиналарын алсақ, себебі олар құрылыстағы жұмыс күшінің жалпы 20-30% құрайтындықтан оларды жаңартып отырды қажет етеді. Сонымен қатар жалпы құрылыс құнының 15-18 % құрайтындықтан құрылыст әрлеу машиналары ерекще орын алады.
1. Жұмысты ұйымдастыру
1.1 Жұмыс орнын ұйымдастыруға қойылатын технологиялық талаптар
Сылақ жұмыстарын барлық алдыңғы жалпы құрылыс жұмыстары, сондай-ақ ұйымдастырушылық дайындық шаралары, алаңнан тыс және алаңішілік дайындық жұмыстары аяқталғаннан кейін бастауға рұқсат етіледі.
Дұрыс технологияны жүзеге асыру және сылақ жұмыстарын ұйымдастыру үшін жалпы құрылыс ұйымдары (учаскелері) әрлеу жұмыстарын жүргізу жобасына сәйкес ғимараттың немесе оның жекелеген бөліктерінің қажетті құрылыс дайындығының талаптарына жауап беретін жұмыс фронтын уақытында өңдеуге беруі керек. Объектіні сылақ жұмыстарына тапсыру объектіні немесе оның бір бөлігін тапсыру-қабылдау актісімен ресімделеді, онда құрылыс алаңы мен ғимараттың дайындығы көрсетіледі.
Сылақ жұмыстарын құрылысты, объектілерді және жұмыс мерзімдерін ұйымдастыру әдістеріне байланысты әр түрлі сандық және біліктілік құрамы бар бригадалар немесе бөлімдер орындайды.
Сылақшы еңбегінің ең жоғары өнімділігіне кешенді механикаландырылған бригаданың күшімен ағынды-бөлшектелген әдіспен жұмыстарды орындау кезінде қол жеткізіледі.
Мұндай сылақ бригадасы-экипаж (22-24 адам) әдетте жұмыс процестерін орындау үшін саны мен санаты бойынша жинақталған және жұмысты орындау үшін Негізгі механизмдердің, жабдықтардың, құрылғылардың нормалық жиынтығымен жабдықталған сілтемелерден тұрады.
Сылақтың алдында қабырғалар праймермен жабылуы керек.
Плиткаларды төсеу жұмыстарын бастамас бұрын келесі дайындық жұмыстарын жүргізу керек:
- еденнен құм мен шаңды алыңыз;
- қолданыстағы металл құбырлар мен жабдықты бекіту бөлшектерін кесіңіз;
- 5% сода күлінің ерітіндісі және 2% тұз қышқылының ерітіндісі еденнің бетін майлап, сумен шайыңыз;
- еленген мозаикалық плиталарды алып тастаңыз, бұл жерлерді 1: 3 цемент-құм ерітіндісімен толтырыңыз, содан кейін қолданыстағы негізді тегістеңіз;
- қолданыстағы еденнің бетін тегістеу ұнтағымен өңдеңіз және пайда болған шаңды алыңыз;
еденнің бетін композициямен тегістеңіз (цементтің 1 бөлігі + ұсақ жуылған құмның 3 бөлігі + цемент + су салмағынан ПВА эмульсиясының 0,2 бөлігі).
Еденді тікелей төсеу алдында бөлменің бұрыштары мен ортасына бір-бірінен 2-2, 5 м қашықтықта Маяк плиткаларын орнатып,қабырғаға таза еден белгісін қою керек.
1.2 жұмысты орындау үшін қажетті материалдарды таңдау және негіздеу
Цемент-әк ерітіндісі цементтен, әк қамырынан және құмнан дайындалады. Мұндай ерітіндіні дайындау үшін цемент құммен араласып, құрғақ қоспаны алады. Содан кейін сүт тығыздығына сұйылтылған әк қамырын құйып, бәрін мұқият араластырыңыз.
Цемент-әк ерітінділерінің құрамы
Цемент маркасы
Ерітінді маркасы
Дайын ерітіндінің бір шаршы метріне шыбықтың шығыны 0,9-1,0 кг құрайды. қоспасы.
АЖЖ сылағын дайындау үшін келесі материалдар қолданылады:
құрылыс өнеркәсібіне арналған 55500 маркалы КМЦ (МРТУ 6-05-1098-67) желімі;
латекс СКС - 65ГП (МЕМСТ 10564-63);
ұнтақталған немесе кесек бор (МЕМСТ 1498-64);
асидол-мылонафт (МЕМСТ 3854-47) немесе
майлы асидол (МЕМСТ 4118-53);
кір сабын (МЕМСТ 790-41);
ГКЖ-10 немесе ГКЖ-11 (МРТУ) сұйықтығы-6-0.2-271-63).
ҚША бітеуішінің мынадай құрамы бар (салмағы бойынша % - бен):
КМЦ желімі (10% ерітінді)-10 (1% құрғақ зат);
латекс СКС-65гп немесе СКС-30ШР-4;
ылғалдылығы 16% - дан аспайтын кесек немесе ұнтақталған бор-76;
кір сабын (10% ерітінді)-2 (0,2% 40% кір сабын);
асидол - мылонафт немесе майлы асидол-2;
сұйықтық GKZ-10 немесе GKZ-11-6.
Керамикалық плиткамен еденді төсеу үшін сізге екі негізгі компонент қажет - құм мен цемент - көлемі бойынша 1:3 немесе 1:4 қатынасында араласады (цементтің 1 бөлігі және құмның 3-4 бөлігі).
1.3 Қолданылатын құралдар мен механизмдерді таңдау және негіздеу
Сылақ жұмыстары үшін сізге қажет: шыбық Сұңқар (ерітіндіні қолдану және тегістеу үшін), шпатель (араластыру, ерітіндіні қолдану, тегістеу және тегістеу үшін), Үгіткіш (сылақты тегістеу үшін), жартылай рельстер (өрескел тегістеу үшін), қырғыштар (желім мен әк бояуын, тұсқағазды, қағазды және басқа жұмыстарды тазарту үшін; әр түрлі ені бар бірнеше қырғыштар болған жөн), ереже (ерітіндіні тегістеу үшін), қылшық және үтік ережесі (бұрыштарды өңдеу үшін), қылшық щеткасы, тік сызық (вертикалдылықты тексеру үшін). Сондай-ақ, гипс ерітіндісін дайындау үшін қорап пен күрек және бетті дайындау үшін балға қажет.
Сылау жұмыстарына арналған құралдар: 1 - сылақ қалағы, 2 - Сұңқар, 3 - жартылай тас, 4 - үккіш, 5-ЕРЕЖЕ (рейка), 6 - қылқалам
Шұңқыр үшін сізге осындай құралдар қажет: кең және тар шпатель, жалпақ түбі бар ванна.
Сылақшы бригадасына арналған тетіктердің, айлабұйымдар мен құралдардың ведомосы
Механизмдердің, айлабұйымдардың, аспаптардың атауы
Керамикалық еден плиткаларымен қаптауға арналған құралдар жиынтығы:
тісті қырғыш 1
резеңке қырғыш 1
тас жұмыстарына арналған кельма 2
80 л 1 ерітіндіге арналған жәшік
сым таңбаланған. 15 м 2
роликті шыны кескіш 2
металлға арналған шұңқыр 1
ағаш шұңқыры 1
еденге арналған щеткалар 1
Шелек 3
рейка-сеч ережесі. 60x40 мм 1,5 м 2
маяктық рейкалар 2,8x0,15x0,02 4
деңгей = 1,0 м 1
дайын қоспаны тегістеуге арналған жартылай торлар 2
резеңке балғалар 2
ағаш балғалары 1
киіз негізі бар ағаш үккіштер 2
күректер совковые 1
найза күректер 1М
Ерітінді қырғыштың тегіс жағымен жағылады
.
Атап екі сызық тік бұрышпен өткізілетін орталығының қабырғалар. Сызықтардың бірінің бойымен тегіс тақтаны орнатыңыз және тақтаның бойымен плиталардың бірінші қатарын орнатыңыз. Орнатуды еденнің ортасынан бастаңыз.
Төселген ерітіндінің беті қырғыштың тісті жағымен тегістеледі.
8x8 ММ тіс өлшемі бар қырғыш ерітіндіні тегістеу үшін қолданылады.
Кептірілген тігістер киіз негізі бар үккішпен сүртіледі.
Жұмыстарды орындау кезектілігі
2.2 жұмыстарды орындау кезіндегі жұмыс операциялары және еңбек тәсілдері
Бұрыштар мен беткейлерді сылауды қабырғаларды сылағаннан кейін жасауға болады, яғни.алдымен бұрыштың (көлбеу) айналасындағы қабырға маяктары бойымен сыланады, содан кейін ғана бұрыштың өзі тегістеледі. Усенкаларды кию кезінде ережелер қолданылады.
Әрбір келесі қабат қатайғаннан кейін (әк-цемент немесе әк-гипс ерітінділерімен) немесе алдыңғы қабатты ағартқаннан кейін (ӘК ерітінділерімен) қолданылады.
Қабырғалар жабу қабатына сыланғаннан кейін бұрыштар мен беткейлерді сылау басталады. Қабырғаларды сылау 2-3 күн ішінде кебуі керек, содан кейін ғана бұрыштар мен беткейлерді сылауға кірісіңіз.
Терезе жақтауларын сылау терезе қораптарын Мұқият бекіткеннен кейін орындалады.
Бекітілген қорап (блок) мен сыртқы қабырға арасындағы саңылаулар антисептикалық киізбен немесе басқа жылу оқшаулағыш материалмен мұқият жабылады. Бұл үшін киіз немесе дорба гипс ерітіндісімен алдын-ала суланған және оны ерітіндімен толтыру үшін қораптың ұштарының бетіне 20-30 мм бос орын болатындай етіп қабырғаның екі жағындағы периметрдің бойымен тығыздалған.
Қораптар (блоктар) мен ішкі қабырғалар арасындағы саңылаулар дыбыс өткізбейтін материалдармен сіңдірілген.
Қазіргі уақытта осы мақсат үшін арнайы көбік толтырғыштар қолданылады. Қабырға мен терезе қорапшасы арасындағы кеңістікті арнайы бүріккіш көбікпен толтырып, массаны қатайту үшін біраз уақыт қалдырыңыз. Кептірілген масса жеткілікті күшті және тиімді тығыздауды құрайды.

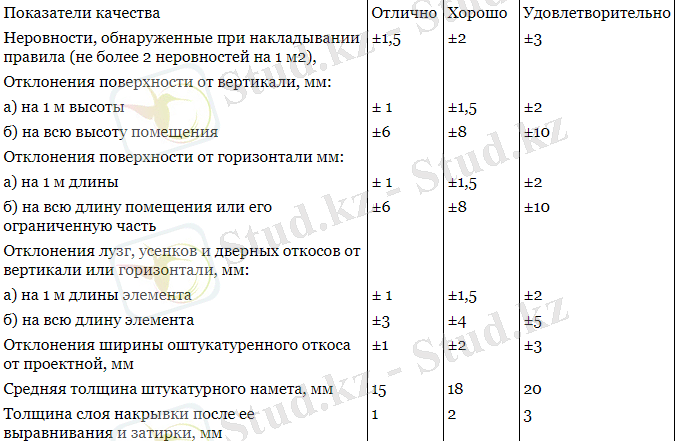

Сыланған жазықтықтар мен терезе жақтауларының қабырғалары маяктар бойынша жұмысқа қойылатын талаптарға жауап беруі тиіс.
Ерітінді беткейдің ойықтарына кішкене бөліктерде қолданылады және тегістеледі, оны құрғатуға мүмкіндік береді және көлбеу синусын толығымен толтырғанға дейін қайтадан қайталанады, бір уақытта шатырдың қалыңдығы 5-7 мм-ден аспайды.
Ерітінді қолданылады және төменнен жоғарыға және жағына тегістеледі. Бұрыш қабырғаларының гипсінің түйісу сызығы бұрын жасалған қабырға сылағымен бір жазықтықта бір жарым сызықпен тураланады.
Саңылауды диагональ бойынша өлшеу кезінде өлшеулер арасындағы айырмашылық 10-20 мм-ден аспауы керек.
Беткейлерді сылау қораптардан қабырға бетіне сәл бұрышпен жасалады. Нәтижесінде терезе беткейлерінің таңы деп аталады. Таңның барлық беткейлерінің бұрыштары бірдей болуын қамтамасыз ету керек.
Ішкі беткейлер үшін әк-гипс немесе әк-цемент ерітіндісі қолданылады.
Сыртқы ағындар цемент ерітіндісінен жасалады. Жарықтардан қорғау үшін төменгі қабаттың беті ылғалды құммен немесе үгінділермен жабылған, олардың ылғалдылығын 2-3 күн сақтайды.
Жұмысты бастамас бұрын, көлбеу жоғарғы бөлігінде тегіс беті бар ағаш рельс қатаң көлденеңінен бекітіледі. Рельс қабырғаға шегелермен немесе гипс ерітіндісімен бекітіледі, ал ішкі бетінің көлденеңдігі құрылыс деңгейімен тексеріледі.
Осыдан кейін рельстер көлбеу бүйір жиектеріне орнатылып, бекітіледі. Беткейдің бүйір жақтарындағы рельстердің көлденең және вертикалдылығы тік сызықпен немесе құрылыс деңгейімен тексеріледі.
Ерітіндіні тегістеу үшін ағаш кескіш жасалады. Малка дайындалады кесілген ағаш қылқан жапырақты ағаш бар дөңгелек қалам. Малканың ұзындығы еңістің еніне байланысты, малканың қалыңдығы 25-32 ММ.
Бітеуіштердегі ерітіндіні тегістеуге арналған малкалар: а-терезе қораптарының арасында бір деңгейде, б-бірдей, әртүрлі деңгейлерде, в-төменгі бітеуіште; 1-Қарапайым, 2-иықтары бар
Малканың бір ұшында қораптың қалыңдығының 12 бөлігі кесіледі, оның көмегімен малка қораптың бойымен қозғалады. Бұл кейіннен терезе жапқыштарының қалыпты ашылуын қамтамасыз етеді.
Беткейлерді сылаумен бір мезгілде ернеулері бар рейканың көмегімен қабырғалардағы еңістердің айналасындағы бауларды орнату: 1 - ернеуі бар ереже, 2 - сылақ, 3-малка, 4-бітеу
Малка кесілген қорапқа, ал екінші ұшы көлбеу шетіне бекітілген ағаш рельсте орнатылады. Ерітіндіні орнатқаннан кейін көлбеу бұрыш пен қабырғаның шеті тегістеледі. Қаптауға қабырға сылағына ұқсас жабын қабаты қолданылады және оны сүртеді.
Бұрышқа қолданылатын гипс қабаты құрғағаннан кейін рельсті алып тастаңыз және беткейлердің басқа жақтарын дәл солай туралаңыз. Жабынның астына тегістелген беті тегіс және раковиналарсыз болуы керек. Бұрыштардың сылақтары гипс қабырғалары бар намазсыз мұқият сүртіледі.
Топырақтың соңғы қабаты бүкіл аймақ бойынша жабу қабаты бірдей қалыңдыққа ие болатындай етіп тураланады. Жабын қабатының қалыңдығы 2 мм-ден аспайды.беткейлер құрғағаннан кейін терезе төсеніші орнатылады.
Әзірлеу алдында ерітіндіні материалдар бөтен қоспалардан, еленеді, егер қажет болса, уатады және сұрыптайды. Дайындалған материалдар дозаланып, араластырылады.
Материалдарды елеу үшін қолмен және механикалық електер қолданылады. Материалдар салмақ немесе көлемді диспенсерлермен өлшенеді. Ерітінділерді араластырғыштарда араластырыңыз. Шағын көлемді ерітіндіні дайындау үшін тікелей объектілерде СО-46а, СО-26б, СО-23б шағын көлемді ерітінді араластырғыштар қолданылады.
Электр қозғалтқышы бар CQ-46A және ішкі жану қозғалтқышы бар СО-26б ерітінді араластырғыштары (сурет. 27, А) құрылымы бірдей. Олардың ерітіндідегі орташа өнімділігі 2 м3сағ, дайын илеу көлемі 65 л және жүктеу үшін араластырғыш барабанның сыйымдылығы 80 л. ерітінді араластырғыш доңғалақтардағы 1 рамадан және 2 тірек тірегінен, араластырғыш барабаннан 3, Қауіпсіздік торынан 4, ерітіндіні түсіру кезінде барабанды бұруға арналған 5 тұтқадан тұрады.
ҚШҚ тығыздағышының жұмыс құрамы мынадай талаптарға жауап беруі тиіс:
сыртқы түрі-шұңқыр біртекті болуы керек;
кептіру уақыты-18-20 ° температурада қалыңдығы 1,0 мм шұңқыр қабатын кептіру 4 сағаттан аспайды, үш температура 60-70° - 3-5 мин;
консистенция-Стройцнилдің стандартты конусын батыру бойынша ұтқырлық 13-14 см болуы керек;
ыңғайлы-шпательді қолдану оңай, бетонның ыстық және суық беттеріне жақсы жабысып, шпательдің артына созылмауы керек;
шөгу-күңгірт шыны пластинканың немесе раковиналары 2 мм дейінгі бетонның бетіне жағылған қалыңдығы 1,0 мм бітеу қабатында кептіруден кейін шөгу жарықтары немесе қабыршақтануы пайда болмауы тиіс;
тегістеу-кептіруден кейін шыбық №0 ұсақ түйіршікті тегістеуішпен оңай тегістелуі керек;
беріктік-70-80° температурада да, 20° температурада да бетонмен желімделген СВШ бітеуішінің жұмыс құрамының ілінісу беріктігі (үзілген кезде), 24 сағаттан кейін кемінде 1 кгссм2 болуы тиіс.
АЖЖ сылағын "сдир"өңдеу машиналарымен жағады.
Диаметрі 10 мм-ден асатын раковиналары, тегіс еместігі және басқа да ақаулары бар жабын панелінің бетін механикаландырылған бітеуге дайындау кезінде алдын ала суық күйінде цемент-құм ерітіндісімен сүртіледі.
Еден панельдерінің бетінен шаң мен бетон ағындары алынып тасталуы керек.
Шыбықтың жұмыс құрамы раковиналардың мөлшері мен санына байланысты 2-4 өту үшін әрлеу машиналарымен қолданылады.
Машинаның әрбір жұмыс өтуі суықта да, ыстықта да (температура 70-80°) үзіліссіз жүзеге асырылады.
Жабын панельдері қыста бітеуішпен өңделгеннен кейін 1 сағат бойы ұсталуы тиіс. Жазда панельдер шыбықты қолданғаннан кейін дереу шығарылады.
Плиткаларды төсеу бөлменің ортасынан тұтқалармен жүргізілуі керек, ол үшін екі бағытта да екі сымды дұрыс бұрышпен тарту керек.
Созылған шнур бойынша екі тақтайшаның еніне тең қашықтықта екі Маяк рейкасын төсеп, олардың арасына қалыңдығы кемінде 5 мм дайын полимер ерітіндіні төсеңіз.
Ерітіндінің төселген қабатын қырғыштың тісті жағымен тегістеңіз.
Плитка сумен алдын-ала суланған, ерітіндіге салынып, сәл шөгіп, оны тұтқаның тұтқасымен ұрған. Плиткалар тұтқаның бүкіл ұзындығына салынғанда, ереже олардың шетіне қолданылады және бүкіл төселген жол балғамен соғылады. Содан кейін плиткаларға ұзындығы 60х70 см жолақ төселіп, оларды жиі еден деңгейіне балғамен отырғызыңыз.
Плиткалар арасындағы тігістерді салғаннан кейін сол брендтің жылжымалы ерітіндісімен құйылады. Тігістердің ені 6 мм-ден аспауы керек.плиткалардың қатарларын төсеу процесі қайталанады.
Дайын еден ерітінді қалдықтарынан ол қатайғанша шүберекпен немесе көбік жөкемен тазаланады.
Тығыздағыштың жұмыс құрамына кіреді (салмақ бөліктерінде):
синтетикалық шпаклевка СВШ-100
400-20 маркадан төмен емес портландцемент
Люберцы Құмы (ГОСТ 8736-62) - 80
КМЦ желімінің немесе ПВА - 40 эмульсиясының 2% ерітіндісі
Керамикалық еден плиткаларын қаптауға арналған бастапқы деректер:
еденнің ауданы 124 м2
астардың қалыңдығы 2 мм
2 мм тегістеу қабаты
жұмыс қабаты 5 мм
Материалдарды тұтыну
Астар
көлемі 0,248 м3 (124 м2 х 0,002 м)
оның ішінде цемент 99 кг (0,248 м3 х 400 кг)
құм 0,19 м3 (0,248 х 1,6)
эм. ПВА 20 кг (0,2 х 99 кг)
Болғанымен
құрғақ қоспасы №203 0,62 м3 (124 м2 х 0,005) көлемі
Салмағы 0,8 т (0,62 х 1,26)
Қосымша қабат
еденді тегістеу үшін 30% - 0,24 т (0,8 х 0,3)
Барлық құрғақ қоспалар
№203 1,04 т
Керамикалық Плитка 300x300 мм-124 м2
Кальцийленген Сода 3 кг
Құрылыс материалдарының шығыны 100 м2
Цемент 80 кг
Егілген құм-0,19 м3
Эмульсия ПВА 16 кг
Құрғақ қоспасы №203 0,8 т
Кальциленген Сода 2,4 кг
Керамикалық Плитка 100 м2
... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
Реферат
Курстық жұмыс
Диплом
Материал
Диссертация
Практика
Презентация
Сабақ жоспары
Мақал-мәтелдер
1‑10 бет
11‑20 бет
21‑30 бет
31‑60 бет
61+ бет
Негізгі
Бет саны
Қосымша
Іздеу
Ештеңе табылмады :(
Соңғы қаралған жұмыстар
Қаралған жұмыстар табылмады
Тапсырыс
Антиплагиат
Қаралған жұмыстар
kz
