Тазарту құрылыстарын автоматтандырудың қолданылатын жүйелері



Жұмыс түрі:  Курстық жұмыс
Тегін:  Антиплагиат
Көлемі: 33 бет
Таңдаулыға:
Қазақстан Республикасының білім және ғылым министрлігі Шәкәрім атындағы Семей мемлекеттік университеті коммерциялық емес акционерлік қоғам Инженерлік-технологиялық факультеті Автоматика және ақпараттық технологиялар оқу кафедрасы

КУРСТЫҚ ЖҰМЫС

Типтік технологиялық процестерді автоматтандыру.
(пән атауы)

Тақырыбы: Сарқынды суларды тазарту құрылыстарын ТП АБЖ зерттеу

Студент __Абдрахманова А. _______ Топ ___ДАУ-901с____
(Аты жөні) (шифр)

____________________ ___________
(қолы) (күні)

Жетекші___________________ _____Золотов А.Д.__
(қолы) (Аты жөні)

________________
(баға)

Семей
2021ж.
Мазмұны

Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
3
1
Ағынды суларды тазартудың жұмыс істеу негіздері ... ... ... ... ... ... .. ... .
5

1.1
Ағынды суларды тазарту процестерін автоматтандыру мүмкіндігін талдау ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ..

6

1.2
Тазарту құрылыстарын автоматтандырудың қолданылатын жүйелері ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .

7

1.3
Сарқынды суларды тазарту құрылыстарын ТП АБЖ зерттеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...

10
2
SCADΑ ортасында өндірісті автоматтандырудың нақты жүйесіне арналған бағдарламалау ортасы ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... .

17

2.1
Trace Mode 6 бағдарламалау ортасы ... ... ... ... ... ... ... . ... ... ... ... .
19

2.2
Аспаптық жүйесі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... .
20

2.3
Арналары ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
23

2.4
Түйіндердің жіктелуі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
24

2.5
Алгоритмдерін бағдарламалау ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... .
25
3
TRACE MODE 6 ортасында Семей қаласының сарқынды суларды тазарту құрылыстарын ТП АБЖ зерттеу ... ... ... ... ... ... ... ... ... ... ... ... .

27

3.1
FBD бағдарламасы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
30

3.2
Жобаны іске қосу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
31

Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
35

Пайдаланылған әдебиеттердің тізімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ...
36

Кіріспе

Ақпараттық-басқару жүйесі (АБЖ) - бұл нақты объект үшін сандық басқару немесе бақылау жүйесі . Автоматтандыру және ақпараттық жүйелерді құру қазіргі кезде техногендік қоғам қызметінің ресурстарды көп қажет ететін бағыттарының бірі болып табылады . Бұл саланың белсенді дамуының себептерінің бірі - автоматтандыру адам мен қоғамның қызметінде маңызды рөл атқаратын басқару процестерін түбегейлі өзгертуге негіз бола алады. Басқару жүйелері пайда болады, олардың әрекеті басқару құрылғысын (объектілерді жинауға, өңдеуге, беруге және басқару сигналдарын немесе командаларын қалыптастыруға арналған құралдар жиынтығы) пайдаланып объектінің жұмысын сақтауға немесе жақсартуға бағытталған.
Басқару жүйесі-бұл функцияларды анықтайтын жүйе, оны қажетті (мақсатты) күйге ауыстыру үшін басқару объектісіне әсер етуді мақсатты түрде қалыптастыру. Мұндай әсерлер басқарушылар деп аталады. "Басқару" сөзінің екі семантикалық мағынасы бар : объектіге физикалық әсер ету (қосу, өшіру, қозғалыс бағытын өзгерту және т.б.) және адамдар тобына ұйымдастырушылық әсер ету.
Су көздерін сақтау және сумен қамтамасыз ету проблемасы ең өзекті экологиялық міндеттердің біріне айналды. Су көздерін сақтау және сумен қамтамасыз ету жүйесі ең өзекті экологиялық міндеттердің біріне айналды. Біздің елдегі шаруашылық жүйесі өнеркәсіптік сарқынды суларды тазарту саласындағы жұмыстардың дамуына ықпал етпеді, сондықтан елдің су қоймалары біртіндеп ластанудың барлық түрлерімен қаныққан. Сонымен қатар, кішігірім нысандарда тазарту қондырғылары мүлдем болмаған. Нәтижесінде қалдықтар жер үсті суларын ғана емес, жер асты суларын да уландырады, сондықтан халықты тұтынуға жарамды сумен қамтамасыз ету проблемасы елдің барлық аймақтарында туындады.
Көптеген өнеркәсіптік кәсіпорындардың технологиялық процестерінде табиғи су объектілерінен алынатын судың едәуір мөлшері қолданылады. Пайдаланылған су құрамында көп мөлшерде химиялық заттар, тоқтатылған бөлшектер бар және қышқылдығы жоғары. Мұндай су адам үшін жарамсыз және тазартуды қажет етеді.
Қолданыстағы және құрылатын технологиялық өндірістерді дамыту мен жетілдіруге арналған микроэлектрондық техника негізінде өндірісті автоматтандыру өндірістің маңызды бағыттарының бірі болып табылады.
Автоматтандыру кезінде адам өндіріске тікелей қатысудан босатылады, ал өндіріс процесін басқару функциялары автоматты құрылғыларға беріледі.
ТП АБЖ көмегімен жабдықты, технологиялық және өндірістік процестерді басқарудың негізгі, анықтайтын мақсаты еңбек өнімділігін арттыру, өнім сапасын жақсарту және материалдық-шикізат пен отын-энергетикалық ресурстарды пайдалану болып табылады.
Параметрлерді автоматтандыру айтарлықтай артықшылықтар береді:
* жұмысшы персонал санының азаюын, яғни оның еңбек өнімділігінің артуын қамтамасыз етеді,
* қызмет көрсететін персоналдың еңбек сипатының өзгеруіне әкеледі,
* технологиялық процесс параметрлерін қолдау дәлдігін арттырады
* жабдықтың сенімділігі мен еңбек қауіпсіздігін арттырады,
* кәсіпорынның тиімділігін арттырады
Автоматтандыру нәтижесінде қызметкерлердің жұмысы айтарлықтай жеңілдейді. Автоматтандырудан кейін Оператор қалқанның жанында болған кезде барлық процестерді бақылай алады. Сондай-ақ, ол реттеу процестерін басқара алады және қажет болған жағдайда қажетті әсер етеді.
Осы дипломдық жобаның мақсаты Ағынды суларды тазартуға арналған құрылыстар кешенін басқарудың автоматтандырылған жүйесін әзірлеу болып табылады. біздің елдегі шаруашылық өндірістік ағынды суларды тазарту саласындағы жұмыстардың дамуына ықпал етпеді, сондықтан елдің су қоймалары біртіндеп ластанудың барлық түрлерімен қаныққан. Сонымен қатар, кішігірім нысандарда тазарту қондырғылары мүлдем болмаған. Нәтижесінде қалдықтар жер үсті суларын ғана емес, жер асты суларын да уландырады, сондықтан халықты тұтынуға жарамды сумен қамтамасыз ету проблемасы елдің барлық аймақтарында туындады.

1.Ағынды суларды тазартудың жұмыс істеу негіздері

Ағынды сулар-адам қызметінің нәтижесінде қасиеттері нашарлаған, өнеркәсіптік кәсіпорындар мен елді мекендер аумағынан су қоймаларына кәріз жүйесі немесе өз бетімен ағатын кез келген су және атмосфералық жауын-шашын. Сарқынды сулар шығу көзі бойынша мыналарға жіктелуі мүмкін: өндірістік (өнеркәсіптік) сарқынды сулар (пайдалы қазбаларды өндіру немесе өндіру кезінде технологиялық процестерде түзілетін) өнеркәсіптік немесе жалпы ағынды кәріз жүйесі арқылы бөлінеді. Тұрмыстық (шаруашылық-нәжістік) сарқынды сулар (тұрғын үй-жайларда, сондай-ақ өндірістегі тұрмыстық үй-жайларда пайда болатын, мысалы, себезгі кабиналары, дәретханалар) шаруашылық-тұрмыстық немесе жалпы ағынды кәріз жүйесі арқылы бұрылады. Жер бетіндегі ағынды сулар (жаңбыр және еріген болып бөлінеді, яғни қар, мұз, бұршақ еріген кезде пайда болады), әдетте, нөсерлі кәріз жүйесі арқылы шығарылады. Өндірістік сарқынды сулар атмосфералық және тұрмыстық сулардан айырмашылығы тұрақты құрамға ие емес және оларды ластағыштардың құрамы бойынша бөлуге болады.
* Ластаушы заттардың шоғырлануы.
* Ластаушы заттардың қасиеттері.
* Қышқылдық.
* Уытты
Ағынды суларды тазартудың негізгі мақсаты-сумен жабдықтау. Сумен жабдықтау жүйесі (елді мекен немесе өнеркәсіптік кәсіпорын) табиғи көздерден су алуды, егер бұл тұтынушылардың талаптарынан туындаса, оны тазартуды және тұтыну орындарына беруді қамтамасыз етуі тиіс.

1.1-сурет. Сумен жабдықтау схемасы: 1 - сумен жабдықтау көзі, 2 - су қабылдау ғимараты, 3 - I көтеру сорғы станциясы, 4 - тазарту қондырғылары, 5 - Таза су резервуары, 6 - II көтеру сорғы станциясы, 7 - су құбырлары, 8 - су мұнарасы, 9-су тарату желісі.

Бұл міндеттерді орындау үшін әдетте сумен жабдықтау жүйесінің құрамына кіретін келесі құрылымдар қызмет етеді:
* Табиғи көздерден су қабылдайтын су қабылдайтын құрылыстар.
* Су көтергіш құрылыстар, яғни суды тазарту, сақтау немесе тұтыну орындарына беретін сорғы станциялары.

* Суды тазартуға арналған құрылыстар.
* Суды тасымалдау және оны тұтыну орындарына жеткізу үшін қызмет ететін су таратқыштар мен су құбыры желілері.
* Сумен жабдықтау жүйесінде реттеуші және қосалқы сыйымдылықтардың рөлін атқаратын мұнаралар мен резервуарлар.

1.1.Ағынды суларды тазарту процестерін автоматтандыру мүмкіндігін талдау

Су құбырларын бұру жүйелері мен құрылыстарын автоматтандырудың басты мақсаттары су бұру мен сарқынды суды тазарту сапасын жақсарту (сарқынды суларды бұру мен айдаудың үздіксіздігі, сарқынды суларды тазарту сапасы ) пайдалану шығындарын қысқарту, еңбек жағдайларын жақсарту болып табылады. Су бұру жүйелері мен құрылыстарының негізгі функциясы жабдықтың жай-күйін бақылау және ақпараттың сенімділігі мен құрылыстардың тұрақтылығын автоматты түрде тексеру арқылы құрылыстардың сенімділігін арттыру болып табылады. Мұның бәрі технологиялық процестердің параметрлерін және ағынды суларды тазарту сапасының көрсеткіштерін автоматты түрде тұрақтандыруға, бұзылуға әсер ететін жедел реакцияға (ағынды сулардың мөлшерінің өзгеруі, тазартылған ағынды сулардың сапасының өзгеруі) ықпал етеді. Автоматтандырудың түпкі мақсаты басқару қызметінің тиімділігін арттыру болып табылады. Тазарту құрылыстарын басқару жүйесінің мынадай құрылымдары бар:
* функционалдық;
* ұйымдастырушылық;
* ақпараттық;
* бағдарламалық;
* техникалық.
Жүйені құрудың негізі функционалды құрылым болып табылады, ал қалған құрылымдар функционалды құрылымның өзімен анықталады. Функционалдық белгісі бойынша әрбір басқару жүйесі үш кіші жүйеге бөлінеді: технологиялық процестерді жедел бақылау және басқару; технологиялық процестерді жедел жоспарлау; техникалық-экономикалық көрсеткіштерді есептеу, су бұру жүйесінің жұмысын талдау және жоспарлау. Бұдан басқа , кіші жүйелер жеделділік критерийі бойынша (функцияларды орындау ұзақтығы) иерархиялық деңгейлерге бөлінуі мүмкін. Бір деңгейдегі бірдей функциялардың топтары блоктарға біріктіріледі.

1.1.1-сурет.Тазарту құрылыстарымен АБЖ функционалдық құрылымы

Бұл ретте су бұру желілерін, сорғы станцияларын және сарқынды суларды тазарту станцияларын автоматты басқару жүйелеріндегі процестердің көпшілігі ЭЕМ-де орындалатын болады. Бұл сондай-ақ есепке алуға, талдауға, перспективалық жоспарлау мен жұмысты есептеуге, сондай-ақ су бұрудың барлық жүйелері мен құрылыстарының жұмысы туралы есеп беру үшін қажетті құжаттарды орындауға қолданылады. Су бұру жүйелерінің үздіксіз жұмысын қамтамасыз ету үшін есептілікті есепке алу мен талдау негізінде перспективалық жоспарлауды жүзеге асыруға болады, бұл сайып келгенде бүкіл кешен жұмысының сенімділігін арттырады

1.2.Тазарту құрылыстарын автоматтандырудың қолданылатын жүйелері

Соңғы уақытта жобалардағы операторға "ақпарат беру құрылғыларының" типтік шешімі, әдетте, екі бөліктен тұратын басқару және сигнализация шкафтарын қолдану болды: жабдықтың жанында, өндірістік ғимаратта орнатылған коммутациялық жабдығы бар қалқан (реле және контакторлар) және тікелей тазарту құрылғылары операторының жұмыс орнында орнатылған сигнализация қалқаны (СҚ).
Мұндай СҚ сорғылардың жұмысы, әртүрлі датчиктердің, ысырмалардың жай-күйі және сарқынды суларды тазарту жабдығының штаттан тыс жағдайлары туралы хабарлайтын авариялық сигнал беру туралы барлық ақпаратты жинақтады. Бақыланатын құрылғылардың саны 40-қа дейін болуы мүмкін. Шкафтардың ықшамдылығы туралы айтудың қажеті жоқ 1.2.1-суреттегі қалқанның мөлшері 1200*800 мм. мұндай өнімнің сенімділігі төмен, өйткені жарық диодты индикаторлардың үздіксіз жұмысына қарамастан, реле , контакторлар , түймелер , қосқыштар және олардың байланыс топтарының сенімділігі әлсіз болып қалады, бұл көбінесе бүкіл жүйенің істен шығуына және істен шығуына әкеледі. Соңғы уақытқа дейін бұл шешімнің пайдасына жалғыз дәлел салыстырмалы түрде төмен баға болды.
Бұл шешімнің баламасы бағдарламаланатын, логикалық, өнеркәсіптік контроллерлер болуы мүмкін. Бірақ олар біздің нарықта ұзақ уақыт бойы негізінен "Siemens""ABB , "Schnieder Electric" сияқты брендтік өндірушілермен ұсынылды. Олар жоғары сенімділікпен, күрделі интерфейспен және жоғары бағамен ерекшеленді. Соңғы уақытта жағдай өзгерді, ал қазір нарық қарапайым, арзан және салыстырмалы түрде сенімді өнеркәсіптік контроллерлерге, соның ішінде отандық өндіріске толы.

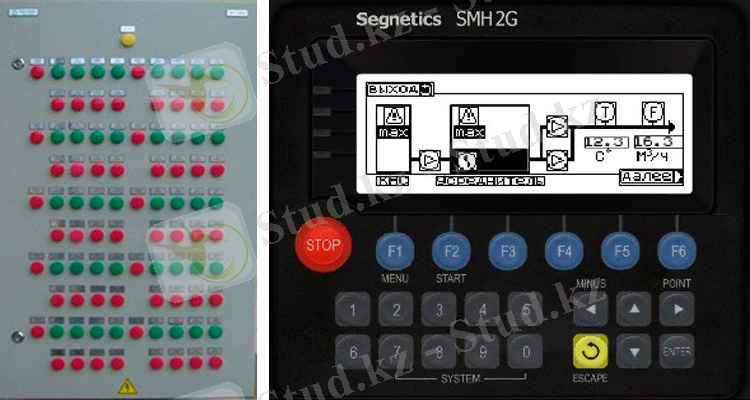

1.2.1-сурет. 1. СҚ сигнал беру қалқаны . 2. "Segnetics" контроллерінің сыртқы панелі, отандық өндіріс.

Мұндай контроллердің мөлшері 150*150 мм, бақыланатын құрылғылардың саны 100-ге дейін. Сонымен қатар, ол жай-күй туралы ақпарат беріп қана қоймайды, сонымен қатар осы оператордан босата отырып, технологиялық процестің логикасына сәйкес құрылғылардың жұмысын басқарады. Кәдімгі дабыл қалқанының процесін операторға ыңғайлы кез-келген жерде орнатуға болатын тазарту қондырғыларының оператор панелімен салыстыру дұрыс емес.

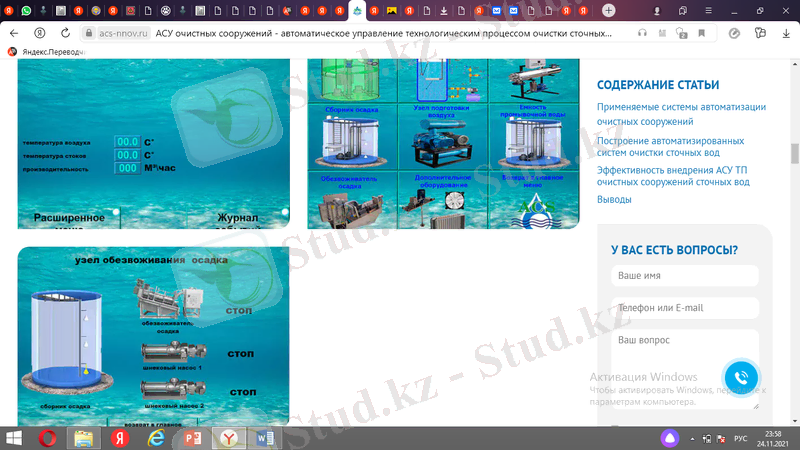

1.2.2-суретте интерфейс мәзірінің экрандары көрсетілген, оған сәйкес биологиялық тазарту қондырғыларының қызметкерлері үшін жаңа мүмкіндіктер туралы айтуға болады.

1.2.2-сурет. АТИМ қондырғысы

Операторға интерактивті сенсорлық экранда кез-келген құрылғыны таңдап, Ағынды суларды тазартудың Автоматты процесіне әсер ету қажеттілігі туралы шешім қабылдау жеткілікті.
Қажет болған жағдайда биологиялық тазарту құрылыстарының жобалық қуаттары ұлғайған жағдайда, жүйенің конфигурациясы кіріс-шығыс сигналдарының қосымша модульдерін қосу арқылы ерекше қиындықтарсыз өзгеруі мүмкін. Өндірушілердің айтуынша, мұндай құрылғылардың қызмет ету мерзімі 20 жылға дейін. Бұл жағдайда минималды қызмет көрсету-шаңды кетіру және контактілерді тексеру. Бүгінгі күні құны әдеттегі сигнал релелік қалқандарының құнымен салыстырылады. Энергияны аз тұтынуды ескере отырып, мұндай шешімдер сөзсіз көшбасшыларға айналады.
Осылайша, жобалаушылар мен инженерлік құрам үшін міндет - сарқынды суларды тазартудың технологиялық процестерін басқарудың қазіргі заманғы жүйелерін белсендірек енгізу, бұл сайып келгенде клиентке де (бұл арзан, қарапайым және сенімді), өндірушіге де (бұл шағымдар, объектілерге шақырулар санын азайту, бірақ ең бастысы - бұл біздің еліміздің су қорларының экологиясын жақсартуға қосқан үлесі) өзара пайда әкеледі.
Биологиялық тазарту қондырғыларының құрамында технологиялық процестерді басқарудың автоматтандырылған жүйелерінің болуы бұрыннан жаңалық бола қойған жоқ. Қазіргі уақытта мұндай жүйелер басқа технологиялық және инженерлік ішкі жүйелермен қатар тазарту қондырғыларының ажырамас бөлігі болып табылады.
Қазіргі заманғы тазарту құрылыстарының үлкен өткізу қабілеті мен күрделілігі, сондай-ақ олардың жұмысы әсерінің орнықтылығының пайдалану мұқияттылығына тәуелділігі кәріз тазарту құрылыстарын жұмыс механизмдерімен, бақылау-өлшеу аппаратурасымен және автоматтандыру құралдарымен барынша молықтыру қажеттілігін негіздейді.
Кәріздік тазарту құрылыстарын кешенді автоматтандыруды қолдану кезінде ең жоғары экономикалық тиімділікке қол жеткізуге болады.
Ағынды суларды тазарту қондырғылары-бұл біртұтас технологиялық циклмен байланысқан сыйымды реакциялық жабдықтардың техникалық күрделі кешені.
Ағынды суларды тазарту процесі автоматтандыру жүйелерінің алдына бірқатар міндеттер қояды:
* технологиялық процестің параметрлерін автоматты бақылау
* процесс параметрлерін автоматты түрде реттеу
* технологиялық процесті, сорғы және мөлшерлеу жабдығын, тұнбаны сусыздандыру жабдығын қашықтықтан басқару
* толық биологиялық тазартудан өткен сарқынды суларды зарарсыздандыру жабдығын автоматты бақылау
Тазарту қондырғыларын басқарудың автоматтандырылған жүйелерін құру кезінде оның деректерді беру жүйесі ретінде құрылу принципі негіз болып табылады.
Барлық жүйелерден, тораптардан және жеке құрылғылардан басқару объектісінен барлық ақпарат жергілікті желіге келіп түседі және кез келген пайдаланушыға қолжетімді болады.
Ағынды суларды тазарту процесінің автоматтандырылған жүйесін құру кезінде ең үлкен емес, бірақ әлі күнге дейін шешілмейтін мәселе жеке ішкі жүйелерді, қондырғылар мен құрылғыларды біріктірудің күрделілігі болып табылады. Сериялық құрылғылардың (құрылғылар, жетектер, электр жабдықтары) бірыңғай жүйесіне байланыстырудың күрделілігі, әдетте, дизайнның күрделілігіне, өнім конфигурациясының өзгеруіне және басқа себептерге байланысты.Технологиялық процестерді басқарудың автоматтандырылған жүйелерін кеңінен енгізу, олардың шексіз мүмкіндіктері пайдаланушыларды тартады, технологияларды басқару құралдарының бағдарламалық және аппараттық қамтамасыз етілуін одан әрі жетілдіру үшін жақсы алғышарттар жасайды.
Қазіргі уақытта типтік болған технологиялық тораптарды "түйістіру" проблемалары жабдықты біріздендіру жолымен саланы одан әрі дамыту процесінде шешілетін болады.

1.3.Семей қаласының сарқынды суларды тазарту құрылыстарын ТП АБЖ зерттеу

Тазарту құрылыстарының технологиялық параметрлерін бақылаудың автоматтандырылған жүйесін әзірлеу Семей қаласының тазарту құрылыстарын қайта жаңарту және кеңейту және тазарту құрылыстарының қуатын тәулігіне 120 000 м3 дейін арттыру кезінде сарқынды суларды биологиялық тазарту технологиясын енгізу қажеттілігіне байланысты жүргізіледі. "ШҚО Семей қаласының сарқынды суларын биологиялық тазартумен тазарту құрылыстарын қайта жаңарту және кеңейту" бойынша
жұмыстарды жүргізу өңірдегі экологиялық жағдайды жақсарту және сарқынды суларды тазартқаннан кейін Ертіс өзеніне келіп түсетін ластаушы заттардың шоғырлануын азайту мақсатында жүргізіледі.
Ертіс өзеніне ластану төгінділерін азайту Ертіс өзеніндегі судың сапасына байланысты экологиялық және санитарлық-эпидемиологиялық жағдай бойынша даулы мәселелер туындаған жағдайда шекара маңындағы аудандарда Ресей Федерациясымен даулы жағдайлардың туындауын болдырмауға, сондай-ақ келтірілген экологиялық залалды жоюға , шығындарды болдырмауға мүмкіндік береді.
Су бұру саласындағы өнім сарқынды су болып табылады, негізгі қызметтер - қаланың сарқынды суларын жинау, бұру, биологиялық тазарту және соңына дейін тазарту. Семей қаласының су бұру жүйесін пайдалануды "Семей-Водоканал" МКК қамтамасыз етеді. Оның қызметінің экономикалық көрсеткіштеріне ауыз су мен ағынды сулардың сандық және сапалық есебі шешуші әсер етеді. Ағынды сулардың ағымы жыл ішінде және тәулік сағаттарында өзгеріп отырады.
Семей қаласының тазарту құрылыстарына түсетін ағынды сулардың көлемі бойынша деректерді талдау (1.3.1-сурет) тазарту құрылыстарына түсетін жүктеменің жыл сайын артуын көрсетеді. Егер 2019 жылы сарқынды сулардың орташа көлемі 51386 м3 құраса, 2020 жылы ол 64431 м3 құрады, яғни бір жылда сарқынды сулардың өсімі 13045 м3 құрады. 2007 жылғы санақ қорытындысы бойынша округтегі халық саны 343 556 адамды құрайды. Семей қаласының Бас жоспарына сәйкес "Градоның жобалау фирмасы" ЖШС әзірлейтін 400 мың адамға барабар халық саны кезінде есептік мерзімге сарқынды сулардың шығысы тәулігіне 116 757 м3 құрайды. Бұл сандар тазарту қондырғыларының технологиялық параметрлерін бақылау сапасын жақсарту қажеттілігін көрсетеді.

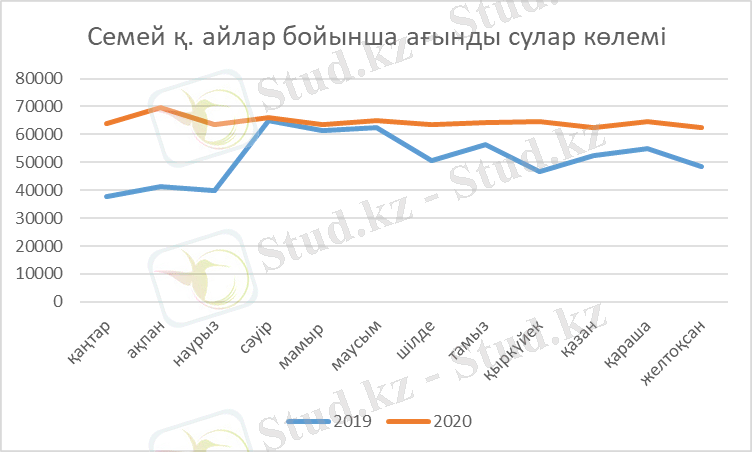

1.3.1-сурет. Семей қ. КТҚ-ға айлар бойынша түсетін ағындардың көлемі, м3

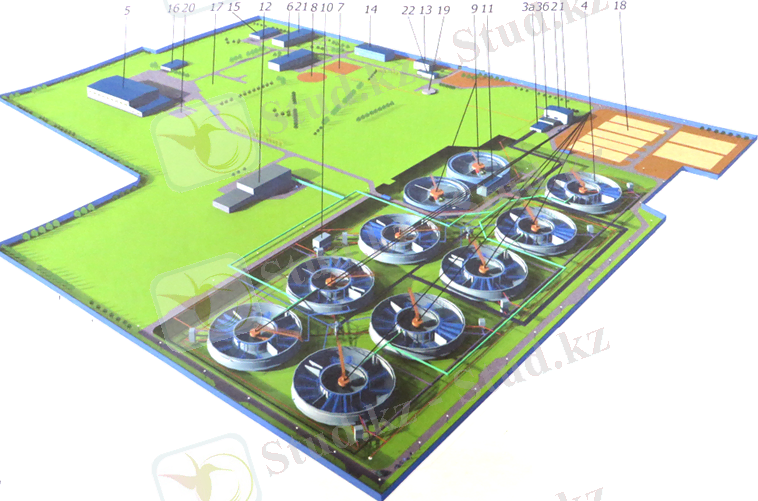

Жаңғыртудан кейін кәріздік тазарту құрылыстары объектілерін орналастыру жоспары 1.3.2.-суретте көрсетілген.

1-Қабылдау камерасы; 2-торлар ғимараты; 3А-газдалған құм тұтқыштар; 3Б-құм тұтқыштарға павильон; 4-биологиялық тазарту блогы; 5-толық тазалау және УК-залалсыздандыру ғимараты;
6 - №2 сорғы станциясы; 7-сыйымдылығы 3000 м3 биологиялық тазартылған сарқынды сулар резервуары; 8-сыйымдылығы 2000 м3 лас жуу суы резервуары; 9-тұндырғыштар-сүзгілер;
10-лай сорғы станциясы; 11-тұнбаны механикалық сусыздандыру цехы; 12-сорғы-ауа үрлеу станциясы; 13-зертхана; 14-тұрмыстық корпус; 15-гараж;
16-тарату құрылғысы 6 кВ; 17-жерленген мүкәммал және жабдық қоймасы; 18-құм алаңдары( 7 карта); 19-дренажды сорғы станциясы;
20-техникалық және жуу суының сорғы станциясы; 21-әкімшілік-өндірістік ғимарат; 22-зертхана қоймасы.
1.3.2-сурет. Кәріздік тазарту құрылыстары объектілерінің жоспары

Семей қаласының тұрғындарынан, өндірістік кәсіпорындардан, "тері бірлестігін" қоспағанда, сарқынды сулар бір ағынмен ГКНС-2 басты кәріз сорғы станциясына түседі (1.3.4-сурет). ГКНС-2, қаладан Ағынды суларды кәріздік тазарту құрылыстарына айдауға арналған, ені 5 мм бұрандалы конвейері және жуу пресі бар "Эко-Умвельт" РС 23-130-5 Ротоскринін биязы тазалау торларымен жабдықталған. Торларда ірі дисперсті қоспалар, минералды ластанулар және тоқтатылған заттардың бөліктері алынып тасталады. Арна арқылы ағып жатқан ластанған ағын тордың төменгі бөлігінен өтеді, ал торда орналасқан өзгермелі механикалық бөлшектер рейкамен раманың жоғарғы шетіне қарай жылжиды, онда түсіргіштің көмегімен олар тасымалдау құрылғысына түсіп, жылжымалы контейнерге
тасталады. Механизм электр қозғалтқышымен басқарылады. Жақсы тазалау торлары бір қондырғыда жуу, түсіру, тығыздау және дегидратация функцияларын біріктіреді.
Жұқа тазарту торын орнату механикалық алдын - ала тазалаудың тиімділігі үшін және Бірнеше артықшылықтары бар технологиялық тазарту схемасынан бастапқы тұндырғыштарды алып тастау үшін қарастырылған, бұл шикі тұнба-иіс көзі және шикі тұнбаны өңдеудің барлық шығындары. Егер иістер болмаса, үлкен санитарлық қорғау аймағы қажет емес.

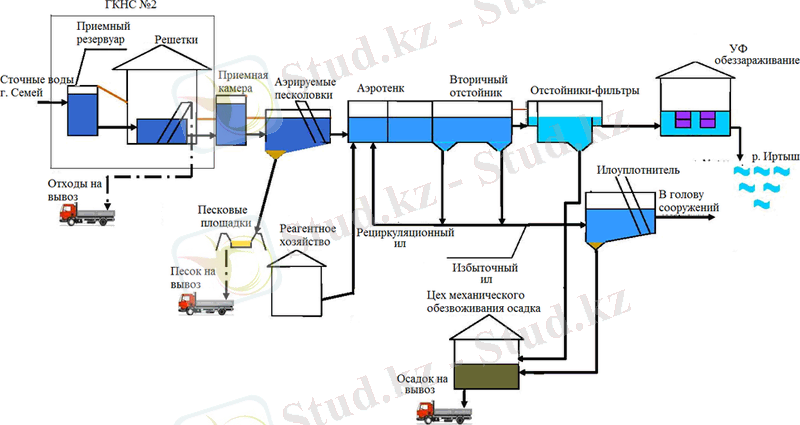

1.3.4-сурет.Семей қ. тазарту құрылыстарының сарқынды суларын тазарту схемасы.

ГКНС-2-ден ұзындығы 1,2 км 2d800 ММ арынды құбыр жолдары бойынша ағын сулар тазарту құрылыстарының қабылдау камерасына және одан әрі газдалған құм тұтқыштарға айдалады. Құм тұтқыштардың өткізу қабілеті 3х1715 лс, ұсталған құмның саны тәулігіне 24,6 м3. Газдалған құм тұзақтарында құм мен басқа минералды ерімейтін ластаушы заттар тұндырылады. Құм тұтқыштағы ағынның үздіксіз аэрациясы оған айналмалы қозғалыс береді, бұл Органикалық заттардың құмнан жуылуына ықпал етеді және олардың тұнбаға түсуін болдырмайды. Құм тұтқыштардан жасалған құм гидроэлеваторлардың көмегімен құм алаңдарына тасымалданады.
Механикалық тазартылған ағын ашық канал арқылы биологиялық тазарту блогына жіберіледі және кең табалдырығы бар су баспайтын су ағызғыштармен жабдықталған тарату ыдысына түседі. Суағарлардың көмегімен ағынды тең бөліктерге бөлу қамтамасыз етіледі, олардың әрқайсысы дербес құбыр арқылы биологиялық тазарту блогына жіберіледі.
Ағынды суларды биологиялық тазарту үшін нитрификация аймақтарында аэрациямен және денитрификация аймақтарында төмен жылдамдықты "құм араластырғыштарын " орнатумен нитри-денитрификация технологиясы қабылданды. Биологиялық тазалау процесі бастапқы тұндырусыз бір блоктық құрылыста жүзеге асырылады.
Нитри-денитрификация технологиясы қазіргі уақытта отандық және шетелдік ғылым мен техникадағы заманауи жетістіктердің бірі болып табылады.
Механикалық алдын ала тазартудың тиімділігіне ГКНС-2-ге ұсақ тазалау торларын орнату арқылы қол жеткізіледі.
Процесс нитри-денитрификации төмендетеді ғана емес, мазмұны органикалық қосылыстар ағынды суда емес, мүмкіндік береді босатылуына жылғы аммонийных тұздар, переводя оларды нитриттер, ал нитриттер қалпына келтіруге дейін еркін азот. Нитрификациялайтын микроорганизмдердің культурасын сақтау үшін тұнбаның жасы 8-10 күн аралығында сақталады.
Биологиялық тазарту блогы диаметрі 45 м, өнімділігі 625 м3сағ, қайталама тұндырғышы бар блокталған аэротенк болып табылады. Әрбір биологиялық тазарту блогы ағындардың көлемі бойынша да, концентрациясы бойынша да жүктемелердің қысқа мерзімді ауытқуына есептелген нитриденитрификация аймақтары бар дербес жұмыс істейтін Технологиялық желі. Бұл биологиялық тазарту қондырғысының номиналды мәнінен 25% - дан 125% - ға дейінгі диапазонда жұмыс істеуіне мүмкіндік береді.
Жүктемелердің қысқа мерзімді ауытқуларына төзімділікті синтетикалық жүктемесі бар контейнерлер (жасанды балдырлар) қамтамасыз етеді. Кассеталардағы тоқтатылған және бекітілген микрофлораның жасанды балдырлармен үйлесуі суды тазартуға қатысатын микроорганизмдердің әртүрлі топтарының өмір сүруіне оңтайлы жағдай жасайды. Микроорганизмдердің биомасса қорларының арқасында блоктың сенімділігі күрт артады.
Аэротенктің денитрификация аймағында органикалық ластанулардың гидролизі бос оттегі болмаған кезде, дефосфотация, сондай-ақ байланысқан оттегі (нитрат оттегі) болған кезде белсенді тұнба микроорганизмдерімен азот бар ластанулардың аммонификациясы жүреді. Денитрификация аймақтарына ауа берілмейді, ал ағынды су мен белсенді тұнбаны араластыру үшін (белсенді тұнбаның шөгуін болдырмау үшін) батырылатын араластырғыштар орнатылады.
Белсенді тұнбаның тіршілігін қамтамасыз ету, оны араластыру үшін лай қоспасына ауа лай қоспасында оттегінің оңтайлы концентрациясын жасауды қамтамасыз ететін мөлшерде беріледі. Ауаны беру ауа үрлегіштермен жүзеге асырылады, содан кейін оны аэротенктің түбіне қойылған сүзгі элементтері арқылы таратады. Аэраторлар жасаған гидродинамикалық режим - көпіршікті ұсақ көпіршік.
Аэротенктерден лай қоспасы (тазартылған сумен белсенді тұнба) қайталама тұндырғыштарға түседі. Сорғыштармен тұндырылған тұнба (рециркуляциялық тұнба) аэротенктердің денитрификация аймақтарына қайтарылады. Тұндырғышқа артық тұнба. Тұнба тығыздағыштан тұнба механикалық сусыздандыру цехына жіберіледі.
Тұндыру аймағының тазартылған сарқынды суларды ағызатын арнасы синтетикалық жүктемесі бар кассеталармен (жасанды балдырлар) және регенерация жүйесімен жабдықталған. Регенерацияны жүргізу жиілігі пайдалану процесінде айқындалады. Қалыпты жұмыс жағдайында артық биомассаның өздігінен бөлінуі орын алады, ол тұндыру аймағының түбіне түседі.
Екінші реттік тұндырғыштар жоғары және төмен ағынмен қабылданады және тұнба қоспасын жеңілдетуге арналған. Қайталама тұндырғыштарда сақиналы құрама науалар құрылғысымен биологиялық тазартылған судың дамыған жинағы орындалған.
Биологиялық блоктың шығысында фосфат фосфаты; нитратты азот; аммоний азоты параметрлері бойынша тазартылған сарқынды сулардың сапасын бақылаудың автоматты станциялары орнатылған. Оттегіні бақылау датчиктері орнатылған.
Блоктық құрылыстардан тазартылған су тұндырғыш-сүзгілерге толық тазалауға түседі.
Тұндырғыш сүзгіде су баяу қысымсыз сүзу режимінде төменнен жоғары қарай сүзіледі. Тұндырғыш-сүзгідегі сүзгілеу жылдамдығы Ағынды суларды өңдеу уақыты 1 - 1,5 сағат кезінде 2,64 - 3 мсағ құрайды, бұл қалқыма заттардан тазартудың терең әсерін қамтамасыз етеді.
Сүзу аймағы синтетикалық полимерлі жүктемемен жабдықталған. Жүктеу биіктігі 1,5 метр. Биожүктеуден өтіп, қалқыма заттар тиеу арқылы сіңіріледі, онда биожүктеуге бекітілген микроорганизмдермен қалдық фосфор және азот бар ластанулардан терең тазарту жүргізіледі.
Тиеу материалы тұнған кезде оны аэрация жүйесі арқылы ауа беру арқылы қалпына келтіреді. Контейнер ішіндегі су-ауа ағыны тиеуден лай шөгінділерін бұзады. Жуу процесінде тоқтатылған заттардың негізгі бөлігі сүзгі денесінен тұндырғыштың ағынды аймағына шығарылады және оның түбіне түседі.
Тұндыру аймағынан тұндырылған тұнба илоскребпен орталық шұңқырға шығарылады және сорғылармен қолданыстағы құбыр арқылы тұнбаны механикалық сусыздандыру цехына шығарылады.
Тазартылған ағындыларды зарарсыздандыру УК-сәулемен қарастырылған. Ағынды сулардың ағу режимі өздігінен ағып кетеді. УК-қондырғылар ультракүлгін сәулеленудің 30 мДжсм3 дозасын қамтамасыз етеді.
Қондырғы УК шамдардан тұрады (6 модульден тұратын 4 блок, әрбір модульде 18 УК шам орнатылған - барлығы науаларға орнатылған 432 шам). Қондырғылар су деңгейін автоматты бақылау жүйесімен жабдықталған. Шамдардың кварц қаптарын тазарту қондырғыны ажыратпай автоматты түрде жүргізіледі.
Ағызатын коллектор бойынша зарарсыздандырылған тазартылған ағындар Ертіс өзеніне ағызылады.
Ауа бойынша өнімділігі 75 014 м3сағ сорғы-ауа үрлегіш станциясы белсенді тұнба микроорганизмдерінің тіршілік әрекетін қамтамасыз ету мақсатында аэротенкаларға ауа беруге арналған.
Тығыздалған артық тұнбаны өңдеуді 60% ылғалдылыққа дейін декантерлер жүргізеді, олар тұнбаны механикалық сусыздандыру цехына орнатылады. Бұл жабдықтың дизайны тығыздалған, оның жұмысы кезінде өңделген субстраттың қызмет көрсететін қызметкерлермен байланысы алынып тасталады, жағымсыз иістер болмайды. Жабдық автоматты режимде жұмыс істейді.
Механикалық сусыздандыру цехынан ылғалдылығы 60% өңделген тұнба контейнерлерде сақталады. Тұнбаны механикалық сусыздандыру цехынан алынған Фугат қайта тазалау үшін құрылыстардың басына беріледі.
Механикалық сусыздандыру цехында авариялық жағдайлар туындаған жағдайда ҚНжЕ 2.04.03-85 6.386 т.талаптарына сәйкес авариялық лай алаңдары көзделген.
Компосттау алаңынан сусыздандырылған тұнба контейнерлерге жіберіледі және қатты жасыл екпелер үшін тыңайтқыш ретінде пайдаланылуы немесе авариялық тұнба алаңдарына шығарылуы мүмкін. Түпкі өнім-кептірілген және қаптарға құйылған тұнба ауыл шаруашылығында тыңайтқыш ретінде пайдаланылуы мүмкін.

2.SCADΑ ортасында өндірісті автоматтандырудың нақты жүйесіне арналған бағдарламаны таңдау

Белгілі бір жоба үшін SCADA бағдарламасын таңдаған кезде алдымен операторлық станциялардың сипаттамаларына қойылатын талаптар жиынтығын нақты анықтау қажет. Жобаның талаптарын қанағаттандыратындардан жиынтығы бойынша ең үздік техникалық-экономикалық көрсеткіштер бағдарламасы таңдалады.
Автоматтандыру объектісінің сипаттамалары мен мәліметтеріне және SCADA бағдарламасын таңдағанда ескерілуі керек автоматтандырылған басқару жүйесіне тоқталайық.
Нысанның сипаттамасы және автоматтандыру жүйесіне қойылатын талаптар
* технологиялық процестің сипаты (үздіксіз, мерзімді, дискретті және т. б.), оның ақпараттық қуаты, процестердің серпіні, басқару объектісінің аумақтық бөлінуі;
* басқару жүйесінің функциялары (бақылау және немесе есепке алу, немесе бақылау және басқару, және диспетчерлеу, немесе бірқатар функциялардың үйлесімі);
* операторлық станциялардың қажетті саны, олардың өзара орналасуы және талап етілетін ақпараттық өзара байланыстар; кәсіпорынның басқа учаскелерімен және қызметтерімен байланыстар;
* әрбір операторлық станциядағы өлшенетін және басқарылатын шамалардың саны және ағымдағы технологиялық ақпаратты қайта өңдеу функциялары;
* операторлық станция экранындағы ақпаратты жаңарту динамикасына, тарихи мұрағатқа деректер жазбаларының көлемі ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
