Қуат Трансформаторлардың мақсаты - электр энергиясын өндіру және электр беру желілері мен қондырғыларында пайдалануға арналған электр энергиясы түрлендіру

Жұмыс түрі: Диссертация
Тегін: Антиплагиат
Көлемі: 48 бет
Таңдаулыға:

Пик трансформаторының экономикалық әсерін есептеу және оны қолдану
Кіріспе
Диссертация тақырыбының өзектілігі мен сұранысы. Белгілі серияға кіретін жеке трансформаторды немесе жаңа трансформаторларды жобалау кезінде серияны жобалау кезінде барлық есептелген трансформаторлар қарастырылған опцияларды дұрыс бағалау және ең жақсы нұсқаны таңдау өте маңызды. В уақыт өте келе ең жақсы нұсқаны анықтаудың маңызды өлшемі-бұл жаңадан жасалған бар немесе басқа опциялармен салыстырғанда трансформатор опциямен салыстырғанда экономикалық тиімділік. Трансформатордың экономикалық тиімділігін анықтау кезінде оның байланысты шығындар-зауыттың өзіндік құны немесе көтерме бағасы, сондай-ақ осы трансформатордың желідегі белгілі бір уақыт кезеңі үшін пайдалану шығындары ескерілуі керек. Пайдалану шығындарының ішінде трансформатордағы белсенді және реактивті қуаттың жоғалуы өте маңызды, себебі бұл шығындар әдетте өте үлкен және трансформатор басқаша опциялар әртүрлі, ал май күтімі, қосалқы станция персоналды ұстау және әрбір трансформаторды ұстауға арналған басқа да шығыстар опциялар үшін бірдей. Орамалардың номиналды қуаты мен кернеулері,сондай-ақ бос жүріс және қысқа тұйықталу параметрлеріне ГОСТ қолданыстағы сериялардың талаптарына немесе техникалық шарттарына жеке трансформаторды жобалау кезінде, яғни бос және қысқа тұйықталу белгілі бір шығындарға, сондай-ақ белгілі бір реактивті шығындарға ие энергия сыйымдылығын есептік және қолданыстағы экономикалық бағалау трансформаторлардың құнын немесе бағасын қарапайым салыстыру арқылы өткізуге болады. Төмен құны немесе бағасы бар Трансформатор үнемді болады.
Есептелген трансформатор ашық және қысқа тұйықталуда болса егер ол дәйекті параметрлерден өзгеше болса немесе әртүрлі параметрлері болса егер бірнеше нұсқалардың дизайнында, мысалы, серияның дизайнында болса, онда пайдалану тұрғысынан тең емес трансформаторларды салыстыру қажет. Бұл ең арзан трансформаторды емес, ең арзан энергияны пайдаланған жағдайда түрлендіруге қол жеткізіледі, яғни бұл параметр орнатылған кезде белгілі бір уақыт аралығында ағымдағы пайдалану шығындары көлемінде трансформатор орнату үшін бастапқы капитал салымы ең аз.
Ең жақсы нұсқаны таңдау кезінде трансформатордың сенімділігі мен жөндеу қабілеттілігін қамтамасыз ету де маңызды емес. Бұл қасиеттерді бағалау трансформатордың дизайны мен технологиясын жасағаннан кейін жасалуы мүмкін.
Осы пікірлерге сүйене отырып, кез-келген типтегі трансформатордың экономикалық тиімділігі сұранысқа байланысты болады.
Мұндай трансформаторлардың экономикалық бағалау элементтерінің бірі-трансформатордың құнын немесе бағасын анықтау. Трансформатордың дизайны мен технологиясын түпкілікті дамытқаннан кейін оның өндірісін дамыту мен дамытудың барлық нақты шығындарын ескере отырып, толық шығындарды пайдалану негізінде жүргізілетін өзіндік құнын немесе бағасын анықтау ең дәл деп санауға болады. Жобалаудың неғұрлым ерте сатыларында негізгі (немесе тек қана белсенді) материалдардың шығыстарын есепке алу негізінде басқа шығыстарды шамамен айқындай отырып, трансформатордың өзіндік құнын немесе бағасын бағалауға мүмкіндік беретін жуық әдістемелерді пайдалануға тура келеді. Жобалаудың әртүрлі кезеңдерінде қолданылатын кейбір жуық әдістерді қарастырыңыз. Осындай трансформаторлардың бірі - пик-трансформатор. Мұндай трансформатор гиперсониялық техникалық құрылғылардың дамуына байланысты бүгінде сұранысқа ие.
Зерттеудің мақсаты-трансформаторлардың негіздерін зерттеу, әртүрлі полярлықтың импульстарын шығаратын арнайы мақсат ретінде трансформатордың шыңын жіктеу.
Осы мақсатқа жету үшін келесі міндеттерді шешу қажет:
- трансформаторлар жұмысының принциптерін зерттеу;
- трансформатор есептеулерінің анықтамаларын жүйелеу;
- трансформатор шыңын жобалау және құру.
- трансформатор шыңының экономикалық тиімділігін есептеңіз.
Зерттеу нысаны әртүрлі мақсаттағы трансформаторлар және экономикалық тиімділікті есептеу әдістері болып табылады.
Зерттеу пәні-әртүрлі мақсаттағы трансформаторлардың дизайны және трансформатор шыңының жұмыс процесі. Осы трансформаторлардың экономикалық тиімділігін есептеу әдістері.
Зерттеу әдістері. Диссертациялық жұмыста әртүрлі мақсаттағы трансформаторлардың жұмысын талдау әдістері, электротехниканың теориялық негіздерінің әдістері және трансформаторлар жұмысының тиімділігін экономикалық есептеу әдістері қолданылды.

Зерттеудің ғылыми жаңалығы мыналардан тұрады:
- трансформатор шыңының қасиеттерін ашу;
- трансформатор шыңының жұмыс істеуін есептеу әдістерін әзірлеу;
- трансформатор шыңы жұмысын іс жүзінде жүзеге асыру.

Диссертациялық жұмыстың ғылыми және практикалық маңызы. Пик-трансформатор есептеулерінің анықтамасын жүйелеу пайдаланушыларға трансформатордың мақсаттарын жүйелі түрде ұсынуға мүмкіндік береді. Пик-трансформатордың жұмысын жүйелі талдау әр түрлі полярлықтың шыңы импульстарын алу мүмкіндігін көрсетті, бұл электронды технологияны қолдана отырып, осындай импульстарды тиімді алу болып табылады. Пик-трансформатор мысалында практиктерге әртүрлі гиперсониялық техникалық құрылғыларды жобалау процесінде жылдам шарлау мүмкіндігі көрсетілген. Зерттеу нәтижелерін оқу процесінде қолдануға болады.
Зерттеу нәтижелерін жариялау. Диссертация тақырыбы бойынша екі мақала жарияланды және халықаралық конференцияда баяндама жасалды.
Магистрлік диссертацияның құрылымы кіріспе, екі тарау, Қорытынды және пайдаланылған әдебиеттерден тұрады. Осының бәрі ұсынылған машинкамен жазба беттерінде.

1 тарау. Трансформаторлар туралы жалпы мәліметтер және олардың жұмыс тиімділігін экономикалық есептеу әдістері

Трансформаторлар екі немесе одан да көп қосылған индукторлар және бір немесе бірнеше ток жүйесінің орамдары электромагниттік индукцияға байланысты бір немесе бірнеше басқа айнымалы токтар жүйелерге түрлендіруге арналған статикалық электромагниттік құрылғы.
Халық шаруашылығындағы вольт-ампер үлесінен 1 млн кВ * А дейін және одан да көп кең диапазондағы әртүрлі мақсаттарға арналған трансформаторлар пайдаланылады. Шығу қуаты 4 кВ * А және одан төмен, бір фазалы және 5 кВ * А және үш фазалы желілер үшін төмен қуатты трансформаторлар үшін төменде және үш фазалы желілер үшін 6,3 кВ * А және одан жоғары Трансформаторлар мен бір фазалы желілер үшін 5 кВ * А және одан жоғары Қуат трансформаторлары алынып тасталды.
Төмен қуатты трансформаторлар, радиотехника, автоматика, дабыл, байланыс және т.б. тұрмыстық техникада, сондай-ақ күнделікті өмірде Электр құрылғыларын қуаттандыру үшін қолданылады. Қуат Трансформаторлардың мақсаты - электр энергиясын өндіру және электр беру желілері мен қондырғыларында пайдалануға арналған электр энергиясы түрлендіру. Күшті трансформаторлар екі түрге бөлінеді. Жалпы мақсат арнайы жұмыс жағдайларынсыз трансформаторларды желіге қосу немесе ерекше еңбек жағдайлары, жұмыстың немесе жұмыстың сипаты режимінде ерекшеленбейтін қуат қабылдағыштар тамақтандыруға арналған. Арнайы мақсаттағы шығыс трансформаторы трансформаторлар, егер осы желілер немесе қабылдағыштар тек қана жұмыс істейтін болса жағдайлары, жүктеме түрі немесе жұмыс режимі тікелей тұтынушы желісіне немесе энергия қабылдағыштарына тамақтандыруға арналған. Мұндай желілер немесе электр жерасты шахталары мен қабылдағыштар, түзеткіштер қондырғылары қондырғылар, электр пештері және гипер дыбыстық техникалық құрылғылар қолданылатын.
Трансформаторлардың мақсаттарын жіктеуді білу әртүрлі энергетикалық желілерді жобалауда, Әртүрлі электр жетектерін жобалауда және т.б. үлкен практикалық және теориялық мәнге ие.

1.1. Трансформаторлардың жұмыс істеу принциптері.

Трансформаторларда бір-бірімен индуктивті байланысқан екі немесе бірнеше орамалар бар. Желіден энергия тұтынатын орамалар бастапқы деп аталады. Тұтынушыға электр энергиясын беретін орамалар қайталама деп аталады.
Үш фазалы трансформаторларда үш сәулелі жұлдызға (У), үшбұрышқа (Д) немесе зигзаг (Z) қосылған орамалар болады.
Бастапқы және қайталама орамалардағы кернеулердің қатынасына байланысты трансформаторлар күшейту және төмендету болып бөлінеді. Трансформатор үлкейту кезінде бастапқы ораманың кернеуі төмен, ал екінші ораманың кернеуі жоғары болады. Төмен түсетін трансформаторда, керісінше, қайталама ораманың кернеуі төмен, бастапқы ораманың кернеуі жоғары.
Бір бастапқы және бір қайталама орамасы бар екі орамалы трансформаторлар деп аталады. Үш орамасы бар трансформаторлар кең таралған, әр фазада үшеуі бар орам бар, мысалы, екеуі төмен кернеу жағында, біреуі жоғары кернеу жағында бүйірден немесе керісінше. Көп фазалы трансформаторларда жоғары және төмен кернеу бірнеше орам болуы мүмкін.
Дизайн бойынша күштік трансформаторлар екі негізгі түрге бөлінеді-май және құрғақ. Май трансформаторларындағы орамалары бар магниттік тізбек жақсы оқшаулағыш және салқындатқыш болып табылатын трансформатор ол маймен толтырылған ыдыста болады. Құрғақ ауа трансформаторлары салқындатылады.Олар майлы трансформаторды пайдалану қажет емес тұрғын және өндірістік үй-жайларда қолданылады. Трансформатор майы жанғыш және резервуардың тығыздығы бұзылған жағдайда май басқа жабдықты зақымдауы мүмкін
Трансформаторлармен қатар бастапқы және қайталама орамалар арасында электр байланысы бар автотрансформаторлар кеңінен қолданылады. Бұл жағдайда бір орамадан екіншісіне энергия магнит өрісі ретінде де, электр өрісі арқылы да берілуі мүмкін сондай-ақ байланыс арқылы. Автотрансформаторлар үлкен қуатқа ие және жоғары кернеулерге негізделген және электр жүйелерінде де қолданылады ол төмен қуатты қондырғылардағы кернеуді реттеу үшін қолданылады.

Трансформаторда екі немесе одан да көп индуктивті байланысқан орамалар бар және бір (бастапқы) айнымалы ток жүйесін басқа (екінші) айнымалы ток жүйесіне электромагниттік индукциямен түрлендіруге арналған статикалық электромагниттік құрылғы деп аталады. Трансформаторлар өнеркәсіп және күнделікті өмірде әртүрлі мақсаттарда кеңінен қолданылады. 1.электр энергиясын беру және тарату үшін. Әдетте электр станцияларында кернеуі 6-24 кВ айнымалы ток генераторлары болады электр энергиясын өндіреді, ал электр энергиясын алыс қашықтықтарға береді жеткілікті үлкен тиімді кернейлер (110, 220, 330, 400, 500, және 750 кВ). Сондықтан әр электр станциясында кернеуді арттыратын трансформаторлар орнатылады.

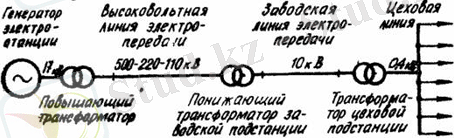

Өнеркәсіптік кәсіпорындар, елді мекендер, қалалар мен ауылдық жерлер арасында, сондай-ақ өнеркәсіптік кәсіпорындар ішінде электр энергиясын бөлу әуе және кабельдік желілер арқылы жүзеге асырылады, кернеуі 220, 110, 35, 20, 10 және 6 кВ. демек, барлық тарату тораптарында кернеуді 220, 380 және 660 В-қа дейін төмендететін трансформаторлар орнатылуы керек (сурет. 1)

Сур. 1
2. Түрлендіргіш құрылғылардағы клапандарды қосудың қажетті схемасын қамтамасыз ету және түрлендіргіштің шығысы мен кірісіндегі кернеуді үйлестіру. Осы мақсаттарда қолданылатын трансформаторлар түрлендіргіш деп аталады.
3. Әр түрлі технологиялық мақсаттар үшін: дәнекерлеу (дәнекерлеу трансформаторлары), Электр термиялық қондырғыларды қоректендіру (электр пештік трансформаторлар) және т. б.
4. Радиоаппаратураның, электрондық аппаратураның әртүрлі схемаларын пайдалану, байланыс және автоматика құрылғылары, электр тұрмыстық аспаптар көрсетілген құрылғылардың әртүрлі элементтерінің электр энергиясын тізбектерді бөлу үшін, кернеуді үйлестіру үшін және т. б.

5. Өлшеу шектерін кеңейту және электр қауіпсіздігін қамтамасыз ету мақсатында электр өлшеу аспаптары мен кейбір аппараттарды (реле және т.б.) жоғары кернеулі электр тізбектеріне немесе үлкен токтар өтетін тізбектерге қосу үшін. Осы мақсаттарда қолданылатын трансформаторлар өлшеу деп аталады.

1.1. Трансформатордың жұмыс принципі
Бір фазалы екі орамалы трансформатордың электромагниттік тізбегі екі орамадан тұрады (сурет. 2) ферромагнитті материалдан жасалған тұйық магнит өткізгішке орналастырылған. Ферромагниттік магниттік тізбекті қолдану орамалар арасындағы электромагниттік байланысты күшейтуге мүмкіндік береді, яғни.Трансформатордың магнит ағыны өтетін тізбектің магниттік кедергісін азайтыңыз. 1 Бастапқы орамасы айнымалы ток көзіне-U1 кернеуімен электр желісіне қосылған. Zn жүктеме кедергісі 2 екінші орамасына қосылады.
Жоғары кернеу орамасы (ВН), ал төмен кернеу орамасы (НН) деп аталады. ВН орамасының басталуы мен ұштары А және Х әріптерімен белгіленеді; НН орамалары - а және х әріптерімен.
Бастапқы орамада желіге қосылған кезде I1 айнымалы ток пайда болады, ол магнит сымымен жабылатын Ф айнымалы магнит ағынын жасайды. Ф ағыны екі орамада да ЭҚК - е1 және е2 айнымалыларын тудырады, Максвелл Заңына сәйкес тиісті ораманың ω1 және ω2 бұрылыстарының сандарына және dФdt ағынының өзгеру жылдамдығына пропорционал.

Сур. 2
Осылайша, әрбір орамада туындаған ЭҚК лездік мәндері.
е1=-ω1 dФdt е2=-ω2 dФdt
Сондықтан орамалардағы лезде және белсенді ЭҚК қатынасы мынадай өрнекпен анықталады
Е1Е2=е1е2=ω1ω2 (1.1)
Егер біз әдетте U1 және U2 номиналды мәндерінің 3-5% аспайтын трансформатор орамаларындағы кернеудің төмендеуін елемейтін болсақ және Е1≈U1 және Е2≈U2 санасақ, онда біз аламыз
U1U2≈ω1ω2 (1.2)

Сондықтан, орамалардың бұрылыстарының санын сәйкесінше таңдап, берілген U1 кернеуінде қалаған U2 кернеуін алуға болады. Егер қайталама кернеуді арттыру қажет болса, онда ω2 бұрылыстарының саны ω1 санынан көп болады; мұндай трансформатор күшейту деп аталады. Егер U2 кернеуін азайту қажет болса, онда ω2 бұрылыстарының саны ω1-ден аз болады; мұндай трансформатор төмендету деп аталады.
Жоғары кернеу орамасының ЕВН ЭҚК-нің төмен кернеу орамасына ЕНН ЭҚК-іне қатынасы (немесе олардың айналым сандарының қатынасы) трансформация коэффициенті деп аталады
n=ЕВНЕНН=ωВНωНН

n коэффициенті әрқашан бірліктен үлкен.
Кейбір жағдайларда энергияны беру және тарату жүйелерінде үш орамалы трансформаторлар, ал радиоэлектроника және автоматика құрылғыларында көп орамалы трансформаторлар қолданылады. Мұндай трансформаторларда бір-бірінен оқшауланған орамалардың үш немесе одан да көп саны магниттік Sтізбекке орналастырылады, бұл орамалардың біреуін тамақтандыру кезінде екі немесе одан да көп тұтынушылар тобын электрмен жабдықтау үшін екі немесе одан да көп түрлі кернеулерді (U1, U3, U4және т.б.) алуға мүмкіндік береді. Үш орамалы күш трансформаторлары жоғары, төменгі және орта (СН) кернеудің орамаларын ажыратады.
Трансформаторда тек кернеулер мен токтар түрлендіріледі. Қуат шамамен тұрақты болып қалады (трансформатордағы энергияның ішкі жоғалуына байланысты ол аздап азаяды).

Демек, желіден тұтынылатын жалпы қуат
S1=U1I1 ,
жүктеме кезінде толығымен бөлінеді
S1=U1I1≈S2=U2I2 .
Осыдан трансформатордың бастапқы және қайталама орамаларындағы токтар мен кернеулер арасындағы байланыс пайда болады.

U1U2=I2I1=ω1ω2=n .
Екінші реттік кернеу біріншіге қарағанда n есе азайған кезде, екінші реттік орамадағы I2 тогы сәйкесінше n есе артады.
Трансформатор айнымалы ток тізбегінде жұмыс істей алатыны белгілі. Егер трансформатордың бастапқы орамасын тұрақты ток көзіне қосылған болса, онда магниттік өткізгіште уақыт пен бағытта тұрақты магнит ағыны пайда болады.Сондықтан, бастапқы және қайталама орамаларда ЭҚК тұрақты режимде индукцияланбайды, сондықтан электр энергиясы бастапқы тізбектен екінші тізбекке берілмейді. Бұл режим трансформатор үшін қауіпті, өйткені Е1 ЭҚК-нің бастапқы орамада болмауына байланысты I1=U1R1 тогы өте үлкен.
Автоматика және радиоэлектроника құрылғыларында қолданылатын трансформатордың маңызды қасиеті-оның жүктеме кедергісін өзгерту мүмкіндігі. Егер айнымалы ток көзіне R кедергісі бар жүктеме n трансформатор коэффициенті бар трансформатор арқылы қосылса, онда бастапқы тізбек үшін
R'=P1I12≈P2I12≈I22RI12≈n2R ,
мұндағы: P1-айнымалы ток көзінен трансформатор тұтынатын қуат, Вт;
P2= I22R≈P1 - трансформатордан R кедергісі бар жүктеме арқылы тұтынылатын қуат.
Осылайша, трансформатор R жүктеме кедергісінің мәнін n2 рет өзгертеді. Бұл қасиет жүктеме кедергісін электр энергиясының ішкі кедергісімен үйлестіру үшін электр тізбектерін жасауда кеңінен қолданылады.

Трансформатор құрылғысы

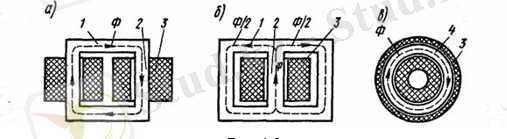

Магниттік жүйе. Магниттік жүйенің конфигурациясына байланысты трансформаторлар өзектерге бөлінеді (сурет. 1.3, а), құрыш (сурет.1.3, б) және тороидальды (сурет. 1.3, в).
Өзек орамалар орналастырылған магниттік тізбектің бөлігі деп аталады (сурет. 1.3; 2). Орамалары жоқ магниттік тізбектің бөлігі мойынтірек деп аталады (сурет. 1.3; 1). Үлкен және орташа қуатты трансформаторлар әдетте өзекшелермен орындалады. Олардың салқындату жағдайлары жақсы және құрыштыға қарағанда массасы аз.
Сур. 1.3
Құйынды токтардың шығынын азайту үшін трансформаторлардың магниттік сымдары (сурет. 1.3) қалыңдығы 0,28-0,5 мм электр болатының оқшауланған парақтарынан 50 Гц жиілікте жиналады.
Төмен қуатты трансформаторлар мен микротрансформаторлар көбінесе құрыштарды орындайды, өйткені олар катушкалардың аздығына және құрастыру мен өндіруді жеңілдетуге байланысты штангалық трансформаторларға қарағанда арзанырақ. Бір немесе екі катушкалары бар төмен қуатты өзек түріндегі трансформаторлар да қолданылады (сурет. 1.3; 3). Тороидальды трансформаторлардың артықшылығы - магниттік жүйеде болмауы (сурет. 1.3; 4) ауа саңылаулары, бұл магнит өткізгіштің магниттік кедергісін айтарлықтай азайтады. Трансформаторлар қуаттылығы аз магнитопровод жинайды бірі штамповых пластиналарды П-, Ш - және О - пішінді (сур. 1.4, а, б, в).

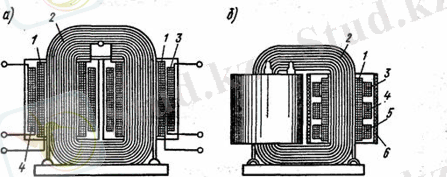

Электрлік Болаттың тар таспасынан немесе пермалла түріндегі арнайы темір-никель қорытпаларынан жасалған магниттік тізбектер кеңінен қолданылды.
Оларды өзек, құрыш, тороидальды және үш фазалы трансформаторлар үшін қолдануға болады (сурет 1.4 Г, д, е, ж).
Сур. 1.4
Таспалы магнитөткізгіш конструкциясының монолиттілігі желімдеуші лактар мен эмальдарды қолдану арқылы қамтамасыз етіледі.
400 және 500 Гц жиілікте жұмыс істейтін трансформаторлар үшін магнит сымдары жоғары жиілікте аз шығындармен электрлік болаттың арнайы сорттарынан, сондай-ақ үлкен бастапқы және максималды магнит өткізгіштікке ие және салыстырмалы түрде төмен кернеуде үлкен индукциясы бар магнит өрістерін алуға мүмкіндік беретін пермалла түріндегі темір никель қорытпаларынан жасалады. Парақтардың қалыңдығы-0,2; 0,15; 0.1 және 0.08 мм.10-20 кГц-тен асатын жиіліктерде магниттік сымдар ұнтақ материалдардан (магнитодиэлектриктер мен ферриттерден) басылады.
Орамалар. Қазіргі заманғы трансформаторларда бастапқы (сурет. 1.5; 1) және екінші (сурет. 1.5; 3, 4, 5) орамалар жақсы магниттік байланыс үшін бір-біріне жақын орналасады. Бұл жағдайда магниттік тізбектің әр өзегінде (сурет. 1.5; 2) екі ораманы да немесе концентрлік - бірін екіншісінің үстіне қойыңыз (сурет. 1.5 а) немесе өзектің биіктігінде кезектесетін бірнеше диск катушкалары түрінде (сурет. 1.5 б). Бірінші жағдайда орамалар концентрлік деп аталады, екіншісінде - ауыспалы. Күш трансформаторларында концентрлік орамалар әдетте қолданылады, ал НН орамасы өзектерге жақын орналасады, бұл трансформатордың қаңқасына қатысты аз оқшаулауды қажет етеді, ал сыртынан - ВН орамасы.

Төмен қуатты трансформаторлар мен микротрансформаторларда эмаль немесе мақта оқшаулауы бар дөңгелек сымнан жасалған бір қабатты және көп қабатты орамалар қолданылады, олар жеңге немесе электр картонының жақтауына оралады (сурет. 1.5; а); сымдардың қабаттары арасында кабельдік қағаздан немесе матадан оқшаулау төселеді.
Сур. 1.5
Микротрансформаторларда көбінесе қалыңдығы 30-20 мкм алюминий фольгадан жасалады. Мұнда оқшаулау-бұл жеткілікті жылу сыйымдылығы, жылу өткізгіштігі бар және 100 В дейінгі жұмыс кернеуіне төтеп бере алатын фольганың тотықтырғыш пленкасы.

1.2. ЕСЕПТЕЛГЕН ТРАНСФОРМАТОРДЫҢ ЭКОНОМИКАЛЫҚ БАҒАСЫ
Жаңадан жобаланған трансформаторларды экономикалық бағалау дизайнның әртүрлі кезеңдерінде - жаңа серияларды алдын-ала жобалау кезінде жасалуы мүмкін, онда көптеген нұсқалар қарастырылып, олардың біреуі егжей-тегжейлі есептеу үшін таңдалады, бір трансформаторды құрылымды жасамас бұрын егжей-тегжейлі есептеу сатысында, алдын-ала және түпкілікті дизайн жасалғаннан кейін. Осы жобалау кезеңдерінің әрқайсысында экономикалық тиімділікті анықтау үшін осы немесе басқа ең қолайлы әдісті қолдануға болады.
Жеке трансформаторды немесе трансформаторлардың жаңа сериясын жобалау сонымен қатар, әдетте, осы жобаның әртүрлі нұсқалары экономикалық негізделген салыстыру немесе осы жобаның бір немесе бірнеше нұсқасы бар немесе сіз қазірдің өзінде жасалған трансформатормен салыстыруыңыз керек. Мұндай салыстыру кезінде барлық салыстырылатын нұсқалардың құны немесе бағасы бірдей әдіспен есептелуі керек. Мысалы, бір нұсқа немесе трансформатор үшін бағаны шамамен әдіспен, ал екіншісі үшін анықтауға болады - прейскуранттан таба алмайсыз.
Экономикалық оңтайлы шешімді таңдау әдістерінің бірі-K2 және K1 екі нұсқаның және 1-және 2 жылдық инвестициялардың айырмашылығы шығындарды үнемдеумен салыстырудан тұратын қосымша капитал салымдардың өтелу мерзімі әдісі.Т өтелу мерзімі келесі өрнек деп аталады (егер К2 К1 және И2 И1 болса):
Т = (К2-К1) (И1 - И2). (1.1.)
К2-К1 қосымша капитал болса, үлкен капитал салымы бар 2-нұсқа I1 -- I2 жыл сайынғы шығындарды үнемдеумен салымдар, қазіргі уақытта TN = 6.7 жалпы мақсаттағы күш трансформаторлары үшін қабылданады егер өтемділік өтемділіктің нормативтік мерзімінен аз болса, экономикалық тұрғыдан тиімді деп саналады, яғни. егер T Pound TH болса.
Есептеулер үшін ыңғайлы-өтелу мерзімі емес, 3 жыл шығындарды анықтау және салыстыру.
3 бір жылға жатқызылған келтірілген шығындар К1 әр нұсқасы үшін есептелген En + I1 түріндегі өрнектер; К2en+I2 және т.б. деп аталады. Бұл ретте =1 ТН, яғни Ен = 16, 7 = 0,15 қосымша күрделі салымдар нормативтік коэффициент. Ең үнемді нұсқа 3 минималды мәні болады.
Трансформаторлық қондырғыға арналған жылдық шығындар формула бойынша есептелуі мүмкін.
3 = Ен Ктр+үшін+3хрх +3крк 3рор; (1.2)
мұндағы Ктр-трансформатордың өзіндік құны немесе көтерме бағасы, теңге. Үшін ; - амортизациялық жылдық аударымдарға арналған шығындар, теңге жыл; БҚ - бос жүрістің шығынына жүктемеге байланысты емес (Рх, кВт) және жүктеме бойынша өзгеретін қысқа тұйықталу шығындарын жабуға (Қр, кВт) байланысты жылдық шығындар, руб (кВт-жыл); Зр - трансформатор реактивті қуатты өтеуге арналған жылдық шығындар (Qp), руб (тоқсан-жыл);
Зр- кесте бойынша қабылдануы мүмкін. 1.3; Qp-реактивті қуат, бос қуат және қысқа тұйықталудың реактивті қуатының қосындысы ретінде анықталады, квар:
QP=S100iop+up≈S100io+uk, (1.3)
мұндағы S-трансформатордың номиналды қуаты, кВ * А,
В (1.2) Ктр Ен + өрнегі формуламен ауыстырылуы мүмкін
Ктр Ен +За = Ктр (Ен + Ua); (1.4)
мұнда Ктр-трансформатордың өзіндік құны немесе көтерме бағасы, теңге.; Ен=0,15-күрделі салымдар тиімділігінің нормативтік коэффициенті;
Ua = 0,064- жылдық амортизациялық аударымдар. Осылайша,,
Ктр Ен+ үшін = 0,214 Ктр. (1.5)
Ктр трансформаторының құны немесе көтерме бағасы төмен сипатталған әдістердің бірімен анықталуы мүмкін. Маңызды қателер болдырмау үшін екі немесе одан да көп түрлі нұсқаларды салыстырған кезде барлық опциялар үшін сол әдісті қолдана отырып, кім екенін анықтау керек.
Берілген жылдық шығындар әдісі трансформаторлардың жаңа серияларын алдын-ала есептеу кезінде экономикалық тиімділікті бағалау үшін ең ыңғайлы және қолайлы болып табылады, мұнда жобаланған трансформаторларды егжей-тегжейлі есептеу алдында әр түрлі есептеу нұсқалары үшін белгілі бір уақыт аралығына жатқызылған трансформатордағы белсенді материалдар мен энергия шығынын салыстыру негізінде ең үнемді нұсқаны таңдау қажет.
Әр түрлі нұсқаларды салыстыру кезінде салыстырылатын барлық нұсқалар үшін бірдей немесе аз бөлінген күрделі шығындар немесе жылдық шығындар есепке алынбауы немесе енгізілмеуі мүмкін. Сондықтан, шығындар есептеу формуласында трансформаторды орнату орны, орнату көрсетілген, басқа тасымалдау шығындары ескерілмеген.Құрғақ трансформаторлар үшін Сіз белсенді бөліктің -- қорғаныс корпусы мен басқа бөліктердің құнын қоспағанда, орамалары бар қаңқаның құнын есептеумен шектеле аласыз, ал барлық майлы және құрғақ трансформаторлар үшін барлық қарастырылған нұсқалар үшін бірдей болып қалатын басқа операциялық шығындарды ескерместен, тек белсенді және реактивті қуаттың жоғалу құнын жылдық шығындарға қосуыңыз керек.
Бос жүрістің және ЖҚ мен ЖҚ қысқа тұйықталуының 1 кВт жылдық шығындарын жабуға арналған үлестік жылдық шығындарды айқындау электр станциялары мен желілеріне қажетті капитал салымдарын, отын өндіру мен тасымалдауды ескере отырып, энергия жүйесіндегі электр энергиясының өзіндік құны бойынша жүргізіледі. Зх және Зк айқындау кезінде сондай-ақ мыналар ескерілуі тиіс: желідегі трансформатордың орны-станциядан трансформаторға дейінгі кернеуді трансформациялау сатыларының саны және осы сатылардағы шығындар;

Жыл ішіндегі Tвжелісіне трансформаторды қосу сағаттарының саны; трансформаторды орнату орны, оның мақсаты және жүктеме кестесі айнымалы шығындар жүйесінің сипаты мен максималды жүктемесі Жүктеменің төмендеуін, сондай-ақ жүктеменің жылдар бойынша өсу дәрежесін ескеретін ТКжылына шығын сағаттарының саны. Жылдық шығындарды анықтаған кезде7
3 (1.2) кестені пайдалануға болады. 1.3, онда әртүрлі қуаттылықтағы трансформаторлар, кернеу кластары және мақсаты көрсетілген тұрақты шығындар үшін ТРқосу айнымалы шығындар үшін ТР ТП шығынының сағат және сағат санын ескере отырып және БҚ нормативтік мәндері келтірілген.
1.3-кестесі (1.2) есебін шығару үшінЗХ, ЗКжәне ЗРжылдық шығындар үлестік, рубьл( кВт жылдық)
Трансформаторлардың топтары
қуат мөлшері, кВ*А
Кернеудің классы,КВ
Жылдық уақыты,сағат
ЗХ,Рубьл.
ЗК,Рубьл.
ЗР,Рубьл.
Қосылу
Максимал шығыны
Номинал шығыны
кВт жылдық
кВт жылдық
кВт жылдық
кВт жылдық
Төмендеткіш тарату желілері
630-ға дейін
6-35 дейін
2
9
33
0
Төмендеткіш тарату желілері
Мың және жоғары
6-35 дейін
2
0
9
1
Төмендеткіш
Жалпы қуат
110-220 дейін
26
7
1
6
Электр станцияларындағы байланыстың төмендеткіш және автотрансформаторлары

220в және жоғары
6
23
1
0
Электр станциядағы автотрансформаторы,жғарылатқыш трансформатор

0
55
6
-
Электр станциясының мұқтаждығы

35в
29
8
-
-
РХ, бос жүрістегі кеткен кВт,қысқа тұйықталуындағы РКтрансформатордың жобасында шығындарының формуласына ауыстырылады.
Барлық салыстырылған опциялар үшін шығындарды анықтағаннан кейін алынған шығындар мәндері салыстырылады. Ең үнемді-ең аз жылдық құны бар нұсқа. Жеке трансформаторды есептеу және есептеудің әр нұсқасы үшін жаңа серияны жобалау кезінде трансформатордың өзіндік құнын немесе көтерме бағасын анықтау қажет. . Бұл жағдайда әр түрлі жағдайларда әрқайсысын пайдалану керек белгілі бір дәрежеде ең дәл немесе жақын әр түрлі есептеу техниканың құны немесе бағасы.
Зауыт жағдайындағы трансформатордың өзіндік құны жұмыс сызбалары оны жасау технологиясын орындағаннан және әзірлегеннен кейін барлық тікелей және жанама шығындар (материалдарға, өндірістік жұмысшылардың, цехтардың, жалпы зауыттардың және басқалардың жалақысы) дәл есептеу жолымен анықталады. Мұндай шығындар, әдетте,, трансформатордың бағасын есептеу және бекіту үшін негіз болады.
Трансформатордың зауыттық өзіндік құны материалдар мен жартылай фабрикаттарға арналған сызбалар, ерекшеліктер, технологиялық құжаттама және өнімнің осы түрін дайындауға арналған материалдар, отын, энергия және еңбек шығындары үшін қолданыстағы нормативтер негізінде орындалады.
Трансформаторлық материалдардың құнын анықтау кезінде барлық тораптар мен бөлшектерді дайындауға жұмсалған барлық материалдар мен материалдар жартылай фабрикаттар, сондай-ақ дайын тораптар немесе құрылғылар (мысалы, қосқыштар, енгізулер, қорғау релесі және т. б.), егер бұл түйіндер егер құрылғылар басқа кәсіпорындардан толық алынса, ескеремін.
Кез-келген материалдың нақты шығыны осы материалдан жасалған барлық материалдарға байланысты бөлшектердің таза массасы және зауытта қолданылатын технология қолданылатын әрбір материал үшін қалдықтардың нормаланған массасын сома ретінде анықталады. Егер материалдың қалдықтары болмаса егер бөлік сол жақта сатылса, мысалы, сынық түрінде болса, онда мұндай сату бұл ретте Материалдардың жалпы құнынан алынған сома алынып тасталады.
Барлық материалдардың құны контейнерге, қаптамаға және зауытқа тасымалдауға арналған шығыстарды ескере отырып, прейскуранттар бойынша анықталатын көтерме бағалар негізінде есептеледі.
Өндірістік жұмысшылардың жалақысына жұмсалатын шығындардың әрбір бөлігін дайындау және құрастыру, кептіру, сіңдіру, бояу және т. б. Үшін процестің әрбір операциясы үшін зауытта қолданылатын нормалар анықталады мен бағамен анықтаймын, содан кейін шеберханалар мен бүкіл зауыт жинақталуына қарай.
Жанама шығындар жабдықты ұстауға және пайдалануға арналған шығындарға, цехқа және зауыт шығындарына бөлуге болады. Шеберханаларды басқару аппараты шеберхананы күтіп ұстау, жарықтандыру және жылыту, амортизация және басқа шығындар кіреді. Зауыттың басқару аппаратына зауыттың жалпы шығындарына ақы төлеу, өндіріске ақы төлеу ғимараттарды дайындау, ұстау және жылыту, байланыс, күзет және т. б.
Зауыт цехтық және жалпы зауыттық шығындар, сондай-ақ жабдықтарды ұстау пайдалану шығындары, әдетте, өндірістік жұмысшылардың жалақысына жатады белгілі бір пайыздық қатынаста ескеріледі. Трансформатор толығымен өздігінен - жоғарыда көрсетілген шығындар үшін кейбір өндірістік емес шығындаржиынтық (әдетте олардың жалпы сомасының 1% дейін) және көтерме жалпы мақсаттағы күштік трансформаторлар үшін жиынтықтау-бағасына өту үшін 11 %.

Оқу дизайынындағы түйін мен бөлшектердің жұмыстағы сызбалары негізі жасалынбайды , жұмсалған материалдардың мөлшері мен құнын біршама жуықтаумен есептеуге болады, ал өндірістік жұмысшылардың жалақысы мен басқа да шығындар тек трансформатор зауыттарының бірінің тиісті шығындарына ұқсас анықталуы мүмкін. Бұл жағдайда трансформатордың өзіндік құны немесе көтерме бағасы материалдардың негізгі массасының нақты шығынын және өндірістік жалақыны және басқа шығындарды шамамен есептеуді ескере отырып, жеңілдетілген шығындар негізінде анықталуы мүмкін.
Оқытуды жобалау кезінде трансформатордың болжалды бағасын есептеу басқа материалдардың шығынын, өндіріс жалақысын, цех пен зауыт шығындарын және басқа есептеулерді шамамен анықтай отырып, негізгі материалдар құнының сомасы бойынша жүзеге асырылады.
Барлық материалдардың мөлшерін есептеу жобалық жазбаға және жобаның сызбаларына сәйкес жүзеге асырылады: қаңқалар мен орамаларды орнату сызбалары, трансформатордың құрастыру сызбасы.
Мұнай трансформаторының негізгі материалы, оқу дизайынына қарай оның құны анықталынады, және мыналар жатады: қаңқаны лактау және оны күйдіру бағасын қоса отырып, металл қалдықтары,электротехн. Болат және престеуші сақиналар, ярм мен қаңқаның кергіш түйреуіштері және көтергіш түйреуіштер; ағаш немесе электр оқшаулағыш картон .орамалар-орау сымы; бакелитті немесе картонды цилиндрлер; барлық электрокартон - рейкалар, айналымаралық және сылақаралық төсемдер, шайбалар, жәрмеңкелік оқшаулау, тірек сақиналары және т. б.; сіңдіру лактары; бұрмалар - металл немесе бұрма сымдары; бұрамаларды бекіту ағашы ; бак және кеңейткіш-Бак қабырғаларының, түбінің және қақпағының металы; қабырға және кеңейткіш түбінің металы; салқындатқыш құбырлар (радиатор құбырларынсыз); арба (катоктарсыз); Бак жоғарғы рамасы; қаттылық қырлары; трансформаторлық май.
Оқу дизайнындағы негізгі материалдардың құнынан басқа, компоненттер мен дайын тораптар-радиаторлар, радиаторлық крандар, май құю және құйылуға арналған крандардың тармақтары, толық өскіндері, орамалары ауыстырып қосқыштар, ауыстырып қосқыштар, термометрлер, термосигнализаторлар, газ релесі, артық кернеуден сақтандырғыштардың құнын есептеу керек. Жинақтаушы бұйымдар мен дайын тораптар үшін трансформатор зауыттары қосалқы бөлшектер ретінде тұтынушыларға жіберетін бағаларды қабылдау керек.
Табиғи ауамен салқындатылған трансформаторларды есептеу кезінде негізгі материалдардың номенклатурасы түбегейлі бірдей болып қалады, бірақ резервуар мен оның бөліктерінің металы корпус металымен ауыстырылады, сонымен қатар майды күтуге және май трансформаторларын қорғау үшін арналған көптеген компоненттер жоғалынылады.
Ток шектеуші немесе басқа реакторлары бар трансформаторлардың негізгі сипаттамалары материалдардың құнын есептеу кезінде реактор қаңқасы және орамдардың негізгі материалдарының құны да ескеріледі.
Трансформатордың қуаты 2500 - 6300 кВ::А дейін болғанда оқу жобасында негізгі емес басқа материалдар, атап айтқанда бекіту бөлшектері-ұсақ болттар мен түйреуіштер, жаңғақтар, жуғыштар; әр түрлі ұсақ бөлшектер-ілмектер менсақиналар, роликтер және т. б.; кейбір оқшаулағыш материалдар-кабельдік және қағаз, лак-бояу, киперлік және басқа да таспа, өзге де оқшаулау түтіктерді; төсемдерді; бакты бояуға арналған эмальдарды және т. б. материалдардың құны шамамен 5% - негізгі шығындар.
Негізгі материалдардың нақты шығыны немесе дайындаманың массасы сәйкес келеді ол бөлшектердің таза массасы ретінде есептеледі, содан кейін осы материалдан нормативтік қалдықтарды ескеретін коэффициентке көбейтіледі. КОТХ (КОТХ 1-ден жоғары.
Құны әрбір материалды сатып алу көтерме осы материал ресми прейскуранттардан оған бағаның көбейтіндісі ретінде анықталады табу. Көптеген материалдардың көтерме бағасы " Франко-вагон - жөнелту станциясы " (дайындаушы зауыттың орналасқан жері) прейскуранттарда және өндіруші зауыттың темір жол станциясынан алушы зауытқа тасымалдау құны, ал кейбір жағдайларда ыдыстың құны материалдардың жалпы құнына сатып алу бойынша шығыстар олар материалдардың жалпы құнының шамамен 4% - ында бағаланауы мүмкін.
Трансформатор шығаруға арналған өндіріс жалақысының шығыны дизайнның күрделілік дәрежесіне, трансформатордың бұл түрі үлкен партияларда немесе жеке бірліктерде шығарылғанына, оның жаңа түрі немесе игерілгеніне және басқа себептерге байланысты. Шығындарды талдау көрсеткендей, барлық электр трансформаторларын аз топтарға деп бөліп алып,және ол үшін өндіріс жалақысының шығыны материалдарының бағасының белгілі болған бір бөлігі деп табуға мүмкіндік бар.
Цех пен зауыттың жалпы шығындары және жабдықтар мен пайдалану шығындары әдетте өндірістік жұмысшылардың жалақысына жатады ол белгілі бір пайызбен есептеледі және әртүрлі зауыттар үшін ерекшеленеді.Трансформатор өндірісі үшін бұл шығындар орта есеппен бірнеше зауытты құрайды 250 өндіріс қызметкерлері жалақысының жалпы сомасынан %-мөлшерде қабылдануы мүмкін. Өндіріс жұмысшыларының жалақысы мен цех пен зауыт шығындарының, сондай-ақ Стр жабдықтарын ұстауға жұмсалатын шығындардың K=(Стр+Ср)Сосн коэффициенті арқылы негізгі материалдарының жалпы құнын есептеп, трансформатор бағасын есептеу кезде осы коэффициенттерді әртүрлі кернеу мен қуат кластарының трансформаторлары үшін қабылдауға болады. 1.4.

Кесте 1.4.
Трансформатор құнын шамамен есептеуге арналған коэффициенттер
(1.6) және 1,7 формула бойынша

Қуат, кВ * А
Кернеудің класы, кВ
Металл орамасы
Реттеудің түрі
К
К0
КСТ болаттың маркасы үшін

34040 мм
3405 мм
3406 мм

25-630

Алюминий
ПБВ
0,13
1,46
1,23
100-630

ПБВ
0,18
1,55
1,23
1000-16000
10 и 35

ПБВ
0,24
2,00
1,27
1000-6300

РПН
0,24
2,00
1,27
6300-16000

РПН
0,24
2,20
1,30
25к-63к

Мыс
РПН
0,20
1,81
1,40

Ескерту:1. КС1 коэффициенттері көрсетілген маркалы болатқа бағалар және магниттік жүйедегі пластиналардың әртүрлі сандарын ескере отырып есептеледі.
2. 3404, 3405 және 3406 маркалы болаттардың бағасы сәйкесінше 833, 902 және 939 рубль. 1 тонна үшін.

Трансформатордың есептік бағасын анықтаудың үлгі тәртібі ұсынуға болады: жобалық жазбалар мен сызбаларға сәйкес қарағайдың негізгі түрлері материалдардың құны есептеледі және СОСН0,05 қарағай басқа материалдардың құнын; сатып алуға жұмсалатын шығындарды (буып-түю, Көлік және т. б.)
Б.) Сзаг0,05 кернеуі; барлық компоненттер мен дайын құрамдас бөліктердің құны есептеледі; жалақы, цех және жалпы зауыт жабдықты ұстауға арналған шығындар мен шығындар шамамен анықталады
СОСН+СР=Косн
трансформатордың зауыттық құны шамамен анықталады
С=(1+0,09+К) СОСН+Скомпл
трансформатордың шартты көтерме бағасы анықталады
Ц=1,01*1,11С (1,6)
Мұндағы 1,01 . 1,11-жалпы мақсаттағы күштік трансформаторлар үшін өндірістік болмаған шығыстар мен нормативтік жинақтарды ескеретін коэффициенттер.
Күштік ... жалғасы
