Ротордың тірек тораптары

Жұмыс түрі: Реферат
Тегін: Антиплагиат
Көлемі: 5 бет
Таңдаулыға:

М.Қ.Бақытжан

Ғылыми жетекшісі - Утегенова А.Е. т.ғ.қ. Сениор-лектор.
Satbayev University, Қазақстан, Алматы қаласы
magjan1998@gmail.com

ЦНС-300 СЕКЦИЯЛЫ ОРТАДАН ТЕПКІШ СОРАБЫ

Аннотация: Елдің отын-энергетикалық базасын дамыту міндеттерін шешуде мұнай және газ өнеркәсібі жетекші орын алады. Жыл сайын мұнай өндіру өнеркәсібі жаңа, неғұрлым заманауи жабдықтармен жарақтандырылады. Техникалық қайта жарақтандырудың негізгі бағыты ғылым мен техниканың қазіргі заманғы жетістіктерін өндіріске кеңінен енгізу болып табылады.
Мұнай өндіру өнеркәсібінің ерекшелігі - мұнай өндіру көлемінің ұлғаюы резервтелген ұңғымаларды пайдалануға беру және жұмыс істемейтін ұңғымалар қорын қалпына келтіру арқылы жүзеге асырылады.

Кілттік сөздер: мұнай, сорғы, мойынтірек, түйін, сенімділік.

1. Кіріспе
Сорғы - механикалық жетек энергиясын сорылатын сұйықтық ағынының энергиясына айналдыратын, барлық түрдегі сұйықтықтардың қысымын, сұйықтықтың қатты және коллоидты заттармен немесе сұйытылған газдармен механикалық қоспасын жылжытуға және құруға қызмет ететін гидравликалық машина. Айта кету керек, айдау және газ қысымын жасау машиналары бөлек топтарға бөлініп, желдеткіштер мен компрессорлар деп аталды. Сорғы мен құбырдағы сұйықтық қысымының айырмашылығы оның қозғалуына әкеледі. ЦНС 300-120...600 көп сатылы секциялық орталықтан тепкіш сорғылар мұнайға қаныққан және тауарлық мұнайды кәсіпшілік жинау, дайындау және тасымалдау жүйелерінде 274 К (1° C)-ден 318 К (45°С) дейінгі температурамен айдауға арналған. Мойынтіректерді мәжбүрлеп салқындату жүйесі (Башта 1982) қолданылған жағдайда 333 К (60° С) дейінгі температурамен мұнай айдауға жол беріледі.

2. Талқылау
Негізгі ақаулар мен ақаулардың себептерін талдау 1, 2, 3 кестелерде ЦНС-300 сорғысының сипаттамалары мен оларды жою әдістері көрсетілген.

Кесте 1. Негізгі ақаулар және жою әдістері
Ақаулықтың атауы
Ықтимал себеп
Жою әдісі
Сорғы атмосферадан төмен қысым кезінде сұйықтықты бермейді.
Сорғы мен сору құбыры іске қосылмас бұрын сұйықтықпен толтырылмаған. Ауа сору құбырының қосылыстарындағы тығындар арқылы сорылады. Бұл ретте вакуумметр көрсеткіштерінің 0,2 м-ден жоғары ауытқуы
Қозғалтқышты өшіріп, сорғы мен сору құбырын толтырыңыз. Сору қақпағындағы барлық қосылыстарды тексеріп, қажет болған жағдайда оларды тартыңыз.
Сорғы қысымды дамытпайды.
Жұмыс дөңгелектерінің тығыздағыштарындағы алшақтық 1 мм-ден асады.
Корпустарды ысырып, жөндеу втулкаларын салыңыз.
Сорғының дірілінің жоғарылауы.
Электрқозғалтқышын сорғымен дұрыс емес орталықтандыру.
Сорғыны орталықтандырыңыз.
Сорғының тірек табандарындағы діріл 0,05 мм-ден асады.
Мойынтірек тозған.
Мойынтіректі ауыстырыңыз.
Сорылатын сұйықтықтың 6%-дан астамы ағызу түтігі арқылы өтеді.
Тозу нәтижесінде дроссельдік алшақтық артып, втулка тозады.
Втулканы ауыстырыңыз, құю қақпағын шешіңіз және жөндеу втулкасын салыңыз.

Кесте 2. Құрастыру бірліктерінің істен шығу критерийлері
Құрастыру бірлігінің атауы (бөлшектер)
Сәтсіздік критерийлері
Ротордың тірек тораптары
Дистанционды втулка
Мойынтіректердің бұзылуы
Сорғы қысымды дамытпайды

Кесте 3. Құрастыру бірлігінің шекті жай-күйінің өлшемдері
Құрастыру бірлігінің атауы (бөлшектер)
Шекті күйлердің өлшемдері
Ротордың тірек тораптары
Диск және гидропята сақинасы
Дистанционды втулка, тығыздаушы сақиналар, жұмыс дөңгелектері
Мойынтіректердің бұзылуы
Ротордың сору жағына 3 мм дейін кетуі
Пайдалану шарттары бойынша талап етілетін ең аз мәнге дейін арынды төмендету, бірақ 10% кем емес

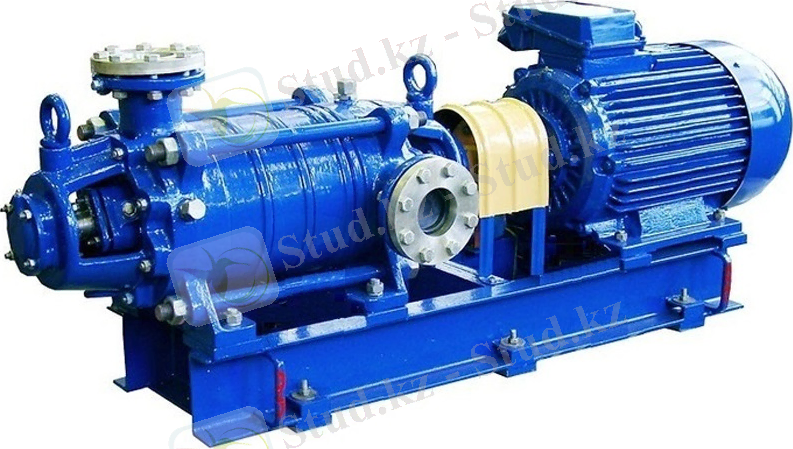

1 Сурет - ЦНС-300 типті сорғы жабдығының аналогы
Сарапшылардың сауалнамасы бойынша сорғылардың істен шығуына әсер ететін негізгі себептер түсіру сақиналарының тозуы болып табылады, нәтижесінде саңылаулы тығыздағыштардың істен шығуына және сорғының өнімділігінің төмендеуіне әкеледі. Мойынтіректердің тозуы және кронштейндердегі қону ұяларының тозуы сорғының дірілін арттырады, бұл олардың мерзімінен бұрын істен шығуына әкеледі. Біліктің жейдесі мен ротор гайкасының жұмыс беттерін абразиялау сорғының қажетті тығыздығын қамтамасыз ете алмауына әкеледі. Егер ротордың гайкасын ППР жүргізу кезінде ауыстыруға болатын болса, онда білік жейдесін тек күрделі жөндеу кезінде өзгертуге болады, бұл сорғының қызмет ету мерзіміне де әсер етеді.
Жұмысты талдау негізінде ЦНС-300 сорғыларының тез тозатын бөліктері сорғылардың істен шығуына әсер етеді деп қорытынды жасауға болады: ротордың бөліктері, түсіру түйіндері және мойынтірек түйіндері. Атап айтқанда: түсіру сақиналары, білік жейдесі, ротор гайкасы, сальниктің втулка, мойынтіректер, артқы кронштейн, алдыңғы кронштейн.
Біз тірек механизмінің мәселесін және осы сайтты жаңарту қажеттілігін талдаймыз. Қабылдау және артқы кронштейннің мойынтірек камерасының ішіндегі жылжымалы мойынтіректің тозуының негізгі мәселесі сорғы қондырғысын дұрыс емес орталықтандыру болып табылады. Серпімді жең саусақ муфтасын орнатқан кезде қозғалтқыш білігі мен сорғы білігінің 0,05 мм дейінгі аралықта, түйіннің бұзылуына әсер етпейтін шекті көрсеткіші 4,5 ммсек тең болуы керек. (ГОСТ ИСО 10816-1-97). Егер сақталмаса, тозу дірілге байланысты пайда болады, ол мойынтіректен басқа, басқа біріктірілген бөліктер мен механизмдерді бұзуы мүмкін. Тозудың келесі себебі-сорылатын орта камераның ішіне енуі мүмкін (минералданған суды центрифугалық сорғымен BKNS-ке айдау кезінде). Бұл орта агрессивті, оның мойынтірек камерасына түсуі коррозияны тездетеді, нәтижесінде мойынтіректің коррозиялық тозуы пайда болады, ол мойынтіректің қызуымен және сорғы қондырғысының кептелуімен бірге жүреді. Кептелу, өз кезегінде, гидравликалық соққыға әкеледі және сорғының гидравликалық соққыдан дұрыс қорғалмағаны сынуға және құрылғыны жөндеуге және қалпына келтіруге көп уақыт жоғалтуға әкеледі, сонымен қатар технологиялық процестің бұзылуы немесе апаттың болуы мүмкін. Жиі тозу және мойынтіректерді ауыстыру білікке, жең мен сорғы кронштейндеріне қонудың тозуына әкеледі. Жылжымалы мойынтіректерді мезгіл-мезгіл майлау керек. Оларды арнайы материалдан сырғанау мойынтіректерімен ауыстыру, әрі қарай қарастырылатын болады, сорғыны ағымдағы жөндеу уақытын қысқартуға көмектеседі. Жылжымалы мойынтіректерден айырмашылығы, сырғанау мойынтіректері жоғары көтеру қабілетіне ие. Сырғымалы мойынтіректер ротордың тербелістерін жиіліктердің кең спектрінде азайтуға және діріл сипаттамаларын жақсартуға мүмкіндік береді. Сорғының штаттық тірек торабын ұсынылатын сырғанау торабына ауыстыру есебінен діріл деңгейі төмендейді (Абдурашитов және т.б., 1974).
Мойынтіректердің істен шығуын диагностикалау номиналды температурадан (ең жоғары қыздыру температурасы 80 градус) температураның өзгеруін көрсететін температура датчиктерімен жүзеге асырылуы тиіс, автоматтандыру құралдары болмаған кезде тірек торабының қызуын пайдаланушы персонал тексеруі қажет. Температура өзгерген кезде, подшипник камерасының қыздыру себебін ... жалғасы
