Жер бетінің жазықтықтағы көрінісі


№3 дәріс. Жер бетінің жазықтықтағы көрінісі
Жер бетінің жазықтықтағы көрінісі (план, карта, профиль)
Геодезиялық өлшеулер мен жекелеген учаскелердің түсірулері жер беті, оның сапалық жағдайының өзгеру заңдылықтары, физикалық кеңістік, табиғи, жер ресурстарының халық шаруашылығының барлық салаларында пайдаланудағы әлеуметтік-экономикалық ерекшеліктері туралы жеткілікті дәрежеде толық мағлұмат бере алмайды. Халық шаруашылығына кажетті осы сияқты және т. б. мәліметтерді картография береді. Картография уақыт пен кеңістіктегі процестер мен кұбылыстардың өзара байланысы және өзгеруі туралы географиялық карталарды жасау мен әдістерді пайдалану туралы ғылым.
Карта дегеніміз жер бетінің едәуір территориясының Жердің қисықтығын ескере отырып картографиялық проекцияда салынған жазықтықтағы кішірейген кескіні. Карта аркылы шешілетін міндеттердің сан алуандығы мазмұны жағынан да, олардың масштабтары жағынан да әр түрлі карталардың қажеттілігін тудырады. Мазмұны жағынан географиялық карталар жалпы географиялық және такырыптық болып бөлінеді.
Жалпы географиялық карталарда жер беті туралы физикалық-географиялық мәліметтер (бедер, топырақ, өсімдік, гидрография және т. б. ) және адам қызметімен байланысты объектілер (елді мекендер, өнеркәсіптік кәсіпорындар, жол торабы және т. т. ) кескінделеді. 1:1 - 1:1 масштабтағы жалпы географиялық карталар топографиялық карталар деп аталады. Олар ірі масштабты - 1:500, 1:1000, 1:2000, 1:5000, 1:1, 1:25000, 1:5, орта масштабты - 1: 1, 1:2, ұсак масштабты - 1:5, 1: 1000 00 болып бөлінеді. 1:500, 1:1000, 1:2000 және 1:5000 масштабтағы топографиялық карталар топографиялық пландар деп аталады. Жер бетінің шектеулі учаскесі бедерінің контурлары мен пішіндерін горизонталь проекцияда қағаз бетінде кішірейтіп және осы сияқты кескіндеуді (жер қисықтығы ескерілмейді) топографиялық план деп атайды.
Ұсақ масштабты карталар халық шаруашылығының дамуын негізгі жобалау кезінде жерді жалпы зерттеуге, су кеңістігінің және жер бетінің қорларын есепке алуға, күрделі инженерлік объектілерді алдын ала жобалауға, еліміздің қорғаныс мүддесіне арналған.
Орта масштабты карталар егжей-тегжейлі мазмұнға және неғұрлым жоғары дәлдікке ие болады; олар ауыл шаруашылығында егжей-тегжейлі жобалауға, жолдарды, трассаларды, электр жеткізу желісін жобалауға селолық елді мекендерді алдын ала жоспарлау және салуға, пайдалы қазбалардың қорын барлау және іздестіруге арналған.
Ірі масштабты карталар мен пландар әр алуан жұмыстарды неғұрлым дәл егжей-тегжейлі жобалау (суландыру, құрғату, көгалдандыру, қалалардың басты жоспарларын жасау, инженерлік тораптарды және коммуникацияларды жобалау) үшін жасалады.
Тақырыптық арнайы карталар жалпы географиялық карталардың негізінде жасалынады, бірақ олардың элементтерінің бірі ғана барынша толық ашылады (топырақ карталары, орман, сортаңдану, дымқылдану, геологиялық карталар және т. б. ) .
Қазіргі уақытта пайдалы қазбалар кенін барлау және игеру кезінде жердің үлкен ауданын мелиорациялау және игеру жөніндегі шараларды жүзеге асыруда, жолды салуда, айналадағы ортаны қорғауда және халық шаруашылығының баска мақсаттарында арнайы салалық карталар жасалынады.
Масштабтар:сандық, сызықтық, көлденең. Масштаб дәлдігі
Жер бетін планда немесе картада кескіндегенде жер контурының горизонталь проекцияларын табиғи шамасымен бірме-бір көрсету мүмкін емес. Демек, план немесе карта жер контурының горизонталь проекцияларының кішірейген кескінін береді. Пландағы, яғни картадағы кесінді ұзындығының жердегі тиісті кесіндінің горизонталь проекциясына қатынасы планның немесе картаның масштабы деп аталады. Масштаб:1:500, 1:1000, 1:1, 1:50 000және т. с. с. алынады.
Осындай масштаб сандық, масштаб деп аталады, онын бөлімі жердегі сызықтардың план мен картада кескіндеу кезінде каншалықты кішірейгенін көрсетеді. Мәселен, 1:1000 масштаб планда барлық ұзындық өлшемдер 1000 есе кішірейгенін, яғни пландағы 1 см жердегі 10 м-ге сәйкес келетінін көрсетеді. Масштаб әрбір план мен карта бетінің рамкасынын. онтүстік қабырғасының астында сандық (сандық масштаб) және графикалық (сызықтық масштаб) түрде көрсетіледі.
Планды не картаны жасағанда жердің әрбір сызығының ұзындықтарын әрдайым бір санға кішірейту қажет; оған сызықты масштабты пайдаланған кезде қол жеткізуге болады. Сызықтық масштаб масштабтың негізі деп аталып, мысалы, әрбір 1-2 см сайын тең кесінділерге бөлінген тік сызық болып табылады. Мұндағы шеткі сол жақтағы кесіндіні әдетте 10 тең бөлікке бөледі. Сызықтық масштабтағы әрбір кесіндіге жердегі белгілі бір кесінді сәйкес келеді. Нөлдік сызықшадан оңға карай салынған кесінділер 1 : 2000 масштабта жердегі 20, 40, 60, 80, 100, 120, 140, 160 м-ді, ал солға қарай 2, 4, 6, 8, 10, 12, 14, 16, 18, 20 м-ді көрсетеді. Масштабтағы аb кесіндісіне жердегі 88 м ұзындығы сәйкес келеді.
Сызықтық масштабтың көмегімен 0, 5 мм дәлдікпен ара қашықтықты өлшеуге және салуға болады. Ара қашықтықты өте дәлдікпен аныктау үшін көлденең масштабты қолданады. Қөлденең масштаб кесінділерді пропорционал бөлуге негізделгенграфик болып табылады. Көлденең масштабты салу үшін түзуге бірнеше рет 2 см-лік кесіндіні салады, ол масштабтың негізі деп аталады. Бөлінген нүктелерден перпендикуляр тұрғызылады.
Топографиялық карта және пландардың шартты белгілері
Топографиялық карталардың шартты белгілері шартты белгілерден, оларды түрлі-түсті безендіруден, түсіндірме жазулар мен цифрлы белгілерден тұратын біртұтас жүйе болып табылады.
Шартты белгілер және олардың түр-түстері жердің әр түрлі объектілерін және тектік түрлерін көрнекі көрсетеді. Түсіндірме жазбалар және цифрлық белгілеулер шартты белгілерді кескінделетін объектілердің жеке ерекшеліктері туралы мәліметтермен толықтырады.
Біркелкі объектілердің әр түрлі масштабты топографиялық карталардағы кескіні және бояуы негізінен алғанда бірдей, тек көлемдері жағынан ғана өзгеше болады. Белгілі бір топқа енетін объектілердің сапалық және сандық сипаттамалары олардың өзіне тән ерекшеліктерін аздаған толықтырумен еске алатын бастапқы графикалық белгілермен беріледі.
Шартты белгілер өзінің атқаратын міндеті және қасиеттері жағынан масштабтық, масштабтан тыс және түсіндірме шартты белгілер болып бөлінеді.
Объектілер өзінің шын мәніндегі көрінісінде масштабтық контурлы шартты белгілермен белгіленеді; мұнда олардың көлемдерін (ұзындығын, енін және ауданын) картадан өлшеуге мүмкіндік болуы тиіс. Әрбір осындай шартты белгі контурдан, яғни кескінделетін объектінің пландағы көрінісінен және фондық бояу түстері, түрлі-түсті штрихтар немесе белгілер торлары түрінде толтырылған түсініктеме жазбалардан тұрады. Объектілердің контурлары нүктелік пунктирмен немесе жіңішке тұтас сызықпен жер бетінің бедерін және шын мәніндегі сұлбаға (абрис) ұқсастығын сақтай отырып белгіленеді.
Масштабтан тыс (нүктелік) шартты белгілермен сұлбасын картаның масштабына түсіруге мүмкін болмайтын көлемі шағын объектілер белгіленеді (ескерткіш, жеке тұрған ағаш, көпір, кұдық және т. б. ) . Масштабтан тыс шартты белгілер - тиісті объектінің сыртқы түрін еске салатын шағын геометриялық фигуралар. Масштабтан тыс шартты белгілер нүктелерінің бірі жердегі объектінің орналасу жағдайын көрсетеді. Осы нүктелермен картадағы объектілердің координаталарын және өзара қашықтығын анықтайды.
Өзендер, каналдар, жолдар және басқа сызықтық объектілер де масштабтан тыс шартты белгілермен кескінделеді. Осы белгілер объектінің осін, яғни ортасын табиғи орнына толық сәйкестікте береді, ал оның ені біршама ұлғайтылып көрсетіледі.
Топографиялық карталарды түрлі-түсті безендіру оның көрнекілігін және айқындығын анағұрлым арттыруға септігін тигізеді. Бояулардың түсі кескінделетін объектілердің шын өңіне негізінен сәйкес болады; ормандар - жасыл, гидрография - көк, жер бедері - қоныр, елді мекендердің сұлбалары, темір жолдар, көптеген өнеркәсіптік, халық шаруашылық және әлеуметтік-мәдениет объектілері - қара бояулармен боялады.
Топографиялық карталар мен пландардың шартты белгілерін Геодезия және картография бас басқармасы белгілейді және оларды түсіру жұмыстарын жүргізетін барлық ведомстволар, мекемелер мен ұйымдар міндетті түрде орындауға тиіс. Іс жүзінде қолдануға қолайлы болу үшін кестелер түрінде шығарылады.
Бақылау сұрақтары
1) План, карта және профиль деген не?
2) Ситуация, рельеф деген не?
3) Карталардың қандай түрлері бар?
4) Планның картадан қандай айырмашылығы бар?
5) Катографиялық тор не үшін қажет?
6) Масштаб дегеніміз не?
7) Шартты белгілер не үшін керек?
№4 дәріс. Жер бетіндегі нүктелердің орнын анықтау.
Координаталар, арақашықтықтар, бұрыштар және рельеф
Планда және картада координаталарды, арақашықтықты және бұрыштарды анықтау

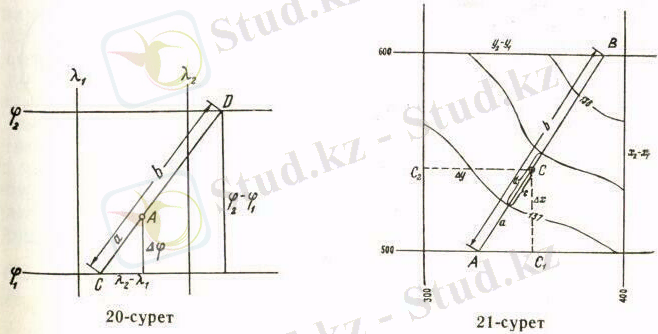

Топографиялық картадағы нүктенің географиялық координаталарын анықтау, негізінде мынадай жолмен жасалады А нүктесшің (5-сурет) ендігін (ϕ) табу үшін осы нүктеден солтүстікке және оңтүстікке қарай параллельдер жүргізеді яғни минут рамкасының тиісті минуттық, немесе он секундтық аралықтардың аттас ұштары түзу сызықтармен қосылады Осы сызықтардың ендіктерін ϕ 1 және ϕ 2 әріптерімен белгілейік А нүктесінен параллель ендігі ϕ І -ге перпендикуляр түсіріп оның ұзындығын ∆ϕ градуспен белгілеп, А нүктесінің ендігін' мына теңдіктен табамыз
∆ϕ шамасын жанама әдіспен анықтау қолайлырақ.
Осыған ұқсас А нүктесінің λбойлығын анықтау үшін λ 1 және λ 2 меридиан кесінділерін колдануға болады.
С
нүктесінің (5 сурет) тік бұрышты координаталарын анықтау үшін километрлік тордың цифрларын қолдана отырып, берілген нүкте орналасқан оңтүстік-батыс бұрыштың
(х
о
, у
о
)
координаталарын табады. Содан кейін
С
нүктесінен квадраттың қабырғаларына
СС
1
және СС
2
перпендикулярларын түсіреді де карта масштабын ескере отырып, олардың ұзындығын табады: СС
2
=∆у
;
және СС
1
=∆х. Сонда
С
нүктесінің тік бұрышты координаталары мынаған тең:
Қарастырылып отырған мысалда:
Осы Снүктесінің тік бұрышты
5 сурет
координаталарын мынадай жолмен анықтауға болады: Снүктесі арқылы кез келген бұрышпен километрлік тордың ординаталарымен Ажәне Внүктелерінде қиылысқанша түзу жүргізіледі. Содан кейін а және b кесінділерін өлшейді. Сонда С нүктесінің абсциссасы мына формула бойынша анықталады
Осыған ұқсас теңдіктен Снүктесіні» ординатасын анықтайды. Екі жағдайда да а және b кесінділерін көлденең . масштабтың көмегімен өлшеген жөн.
Топографиялық картада және пландарда жер бетінің рельефінің формасы және оның көрінісі
Жер беті топографиялық карталар мен пландарда горизонтальдар, шартты белгілер және биіктіктерді жазу арқылы кескінделеді. Құрлық бетіндегі абсолют биіктіктері бірдей нүктелерді біріктіретін кисық тұйық сызықтар горизонтальдар деп аталады. Жердегі горизонтальдардың ең жақсы мысалы ретінде тұнба судың жағалық сызығын айтуға болады. Жер бедерін горизонтальдармен кескіндеген кезде олардың тек бүтін санмен алынған биіктіктері (метрмен көрсетілгендері) ғана пландар мен карталарда көрсетіледі. Екі дәйекті горизонтальдар биіктігінің айырымы киманың биіктігі (һ), ал пландағы горизонтальдардың ара қашықтығы төсеу (d) деп аталады. Топографиялық карталар мен пландарда жер бедері кимасының мынадай биіктіктері қабылданған; бесінші горизонтальдар қалыңдатылады. Осындай мақсатпен горизонтальдарға перпендикуляр қысқа сызықшалар қойылады, олар беткейдің төмендейтін бағытын көрсетіп, бергштрих деп аталады.
Карталарда горизонтальдар қоңыр түспен көрсетіледі, оларды Балтық теңізінің деңгейінен есептелетін абсолют биіктігімен жазады. Горизонталь биіктігін көрсететін цифрларды жазғанда олардын, табаны еңкіштің төмендеу жағына қарай бағытталған болуы тиіс.
Жер бедерінің негізгі пішіндері мынадай болып бөлінеді: жазық, қырат (тау, төбе), қазан шұңқыр, жота, өзек және кезең. Таудың ең биік жері - шың, ал тау табаны - тау етегі деп аталады.
Жазық жалпақ пішінді келеді. Егер жазықтың мұхит деңгейінен абсолют биіктігі 200 м-ден аспайтын биіктікте жатса, онда оны ойпат деп атайды. Мұхит деңгейінен есептегенде 200 м-ден жоғары, бірақ 500 м-ден аспайтын биіктікте жататын жазықтарды қыраттар деп атайды. Мұхит деңгейінен 500 м-ден астам биіктікте жатқан жазықтар таулы үстірттер деп аталады. Жер бетінің дөңестігі күмбезге немесе конусқа ұқсас келетін жерлер биіктігіне қарай тау немесе төбе деп аталады. Таулар биіктігіне қарай аласа, орташа және биік болады. Аласа таулар деп абсолют биіктігі 500 м-ден 1000 м-ге дейінгі тауларды атайды. Орташа таулардың биіктігі 1 000 м-ден 2000 м-ге дейінгі аралықта болады. Ал биіктігі 2000 м-ден жоғары тауларды биік таулар деп атайды. Тостаған сияқты барлық жағынан тұйық ойпаңдарды қазан шұңкыр дейміз. Шұңқырдың ең төменгі жерін түбі, ал жоғарғы шегін жиегі деп атайды.
Өзек - жердің созылған ойлы жері, ол бір бағытта біртіндеп төмендейді. Өзектің ең аласа жері, яғни екі беткейдің қиылысқан жері суағар немесе тальвег деп аталады. Өзекке қарама-қарсы біртіндеп әр бағытта созыла орналасқан жер бетінің дөңес пішіні жота делінеді. Әдетте, екі өзек бірінен-бірі жота арқылы бөлініп жатады. Тау жотасы қырқаларының биік бөліктері мен кейбір төбелердің аралығында орналасқан ойпаң бөліктерді кезең деп атайды. Олардың едәуір бөлігі тау жоталарының бір жағынан екінші жағына өтуге мүмкіндік туғызады.
