Тақырыбы: «Иілгіш қабырғалы арқалық. Гофрленген қабырғалы арқалық. Перфорленген қабырғалы арқалық. Болат бетоннан жасалған арқалықтар, және еврокодтар»

Орындаған: Еңсебек Дамир Тобы: ТПГС-33
Тексерген: Жандильдин Т. Е.

Нұр-сұлтан 2020

Иілгіш қабырғалы арқалық

Гофрленген қабырғалы арқалық

Заманауи гофрленген қабырғалы арқалық - бұл суық илектелген болаттан жасалған жеңіл гофрленген құрылымды ыстықтай илектелген болат сөрелеріне дәнекерлеу кезінде алынатын көтергіш құрылыс құрылымы. Біздің көптеген азаматтарымыз үшін «гофр» сөзі барлық адамдар көрген және білетін шлангпен тығыз байланысты. Бірақ гофрленген бөренелерге келетін болсақ, бәрі соншалықты қарапайым емес, тіпті көптеген құрылысшылар бұл туралы не білмейді - бұл технология Ресей үшін ерекше.

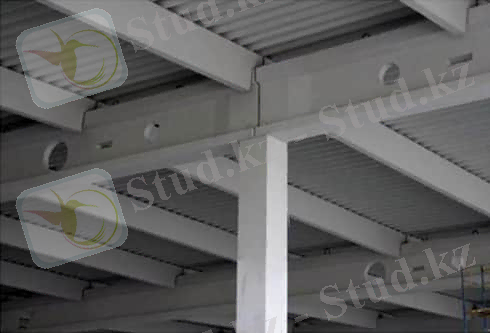

Балки с гофрированной стенкой. Гофробалки.

Гофрленген қабырғалы арқалықтың - 7 пайдасы

1) Кәдімгі I-сәулелермен салыстырғанда, гофрленген сәулелерді пайдалану кезінде салмақ үнемдеу бірдей сәуленің биіктігімен 10-30% құрайды және егер қабырға сәулесінің құрылыс биіктігін арттыруға болатын болса, 30-дан 70% -ға дейін болады. Бұл гофрленген қабырғасы бар сәуленің биіктігінің жоғарылауымен оның салмағы іс жүзінде өспейтіндігімен және қаттылық пен беріктік сипаттамаларының айтарлықтай артуымен байланысты.

2) Гофрленген арқалықтар - стандартты серияларға сәйкес икемді қабырғасы бар классикалық дәнекерленген I-сәулелі пурлинге тамаша балама. Гофрленген қабырғасы бар сәуле жеңілірек, берік, деформацияланбайды және өндірісте технологиялық жағынан дамыған.

3) Гофрленген бөренелер классикалық фермаларға жақсы балама болып табылады. Бөренелер мен фермалар бірдей биіктікте металл шығынын салыстыруға болады, бірақ гофрленген қабырғасы бар арқалықтарды қолдану кезінде дизайн мен өндірістің күрделілігі төмен болады.

4) Үлкен аралықтар үшін 20-30 м классикалық ферманың биіктігі 2, 4 м-ге жетеді, ал гофрленген қабырғасы 1, 5 м болатын сәуленің биіктігі ғимараттың биіктігін сақтайды. Демек, ғимараттың қабаты үнемделіп, ғимаратты төмендетуге болады.

5) Ең бастысы: ғимараттың бүкіл жұмысында жылуды үнемдеуге болады, өйткені ғимараттың жылытылатын көлемі аз болады, ал пайдалы көлемі өзгеріссіз қалады. Құрылымдардың өлшемдері кішірек болғандықтан, гофрленген бөренелердің қозғалуы жеңілдейді, яғни біз тасымалдауды үнемдейміз. Жалпы, үздіксіз үнемдеу, бастысы сапа емес.

6) Гофрленген бөренелердің көмегімен жүктемелерге байланысты 30-40 м дейінгі үлкен аралықтарды жауып тастауға болады.

7) арқалықтар мен бағандардың ауыспалы және тұрақты қималарымен рамалық құрылымдарда қолдану мүмкіндігі. Бұл жағдайда бағаналар мен арқалықтардың бөлімдерінде гофрленген қабырғасы бар арқалықтарды қолдану кезінде металл шығыны төмендейді. Гофрленген бөренелер, классикалық I-сәулелерден айырмашылығы, дизайн кезінде бөлімдерді икемді түрде таңдауға мүмкіндік береді, өйткені сөрелердің қалыңдығы мен енін өзгерту арқылы беріктік сипаттамаларын икемді түрде өзгертуге болады және осылайша сәуленің көлденең қимасын максимумға дейін оңтайландыруға болады.

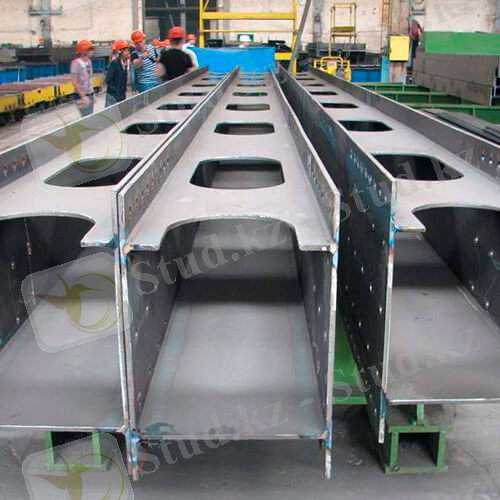

Перфорленген қабырғалы арқалық

Металл құрылымдарын іске жеңілдету керек болатын кездер болады. Бұған дайын зауыт сәулесін оңтайландыру арқылы қол жеткізуге болады, ол дайын қабырғалы арқалықтың қандай болатындығына байланысты, бірақ белгілі бір бөліктің жүк көтергіштік сипаттамалары жоғары қабырға аралықтың жасалуы мүмкін. Бұл салмақпен салмақ жоғарыламауы мүмкін. Перфорленген қабырғалы арқалық- барлық механикалық параметрлерді сақтай отырып, қабырғада «терезелері» бар жеңіл сәуле.

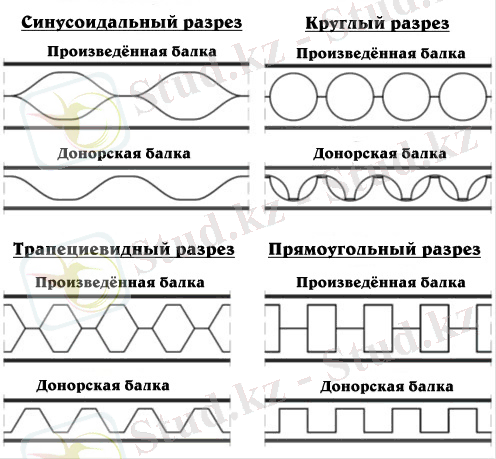

Marmours group компаниясы зерттеу жүргізіп, өндірістің 4 нұсқасы бойынша есептеулер жүргізді

perforirovannye balki

Орталық аймақтағы қабырға секциясының кішкене көрінетін бөлігі (қабырға материалының 35-40%) сәуленің көп бөлігіне қауіп төндірмейді. Мұндай сәулелердегі металл шығыны әдеттегі прокат арқалықтарға қарағанда 20-30% -ға аз, ал құны 10-18% -ға төмендейді. Шағын өлшемді металл конструкцияларын кесуге және дәнекерлеуге арналған қосымша еңбек шығындары.

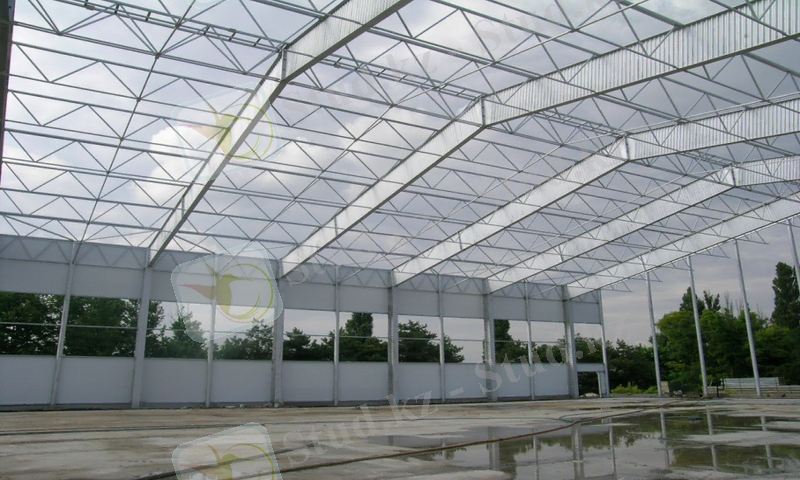

Перфорленген қабырғалы арқалықтар құрылыста бағандар мен тіректер, тротуар мен ферма элементтері, кеңістіктік жүйелер мен ұшу-қону жолақтары ретінде қолданылады. Мұндай металл арқалықтардың басты артықшылығы - жеңілдігі, көтергіш қабілетінің жоғарылауы, өте қаттылығы және жоғары жұмыс сипаттамалары.

Болат бетоннан жасалған арқалықтар және еврокодтар

Болат бетонды арқалықтар дегеніміз - ішінен темір арматурасы бар бетоннан жасалған, ұзын тіктөртбұрыш форматында жасалған және бүкіл ғимарат құрылымының беріктік деңгейін арттыруға арналған құрылымдар. Әдетте, сәулелер зауытта шығарылады, содан кейін арнайы жабдықты қолдана отырып, олар арнайы бекітпелердің болуына байланысты тез және оңай орнатылатын жерге жеткізіледі.

бетонная конструкция
